Схема разводки электрощитка в квартире. Сборка электрощита своими руками: основные этапы электромонтажных работ

23.06.2020

Подключение автоматов в распределительном щите требует многих знаний. Во-первых, нужно грамотно спроектировать электропроводку, далее выбрать местоположение, сделать схемы, выбрать корпус и комплектующие. После всех этих процедур нужно выполнить монтаж оборудования, и подключить щиток к кабелю.

Неправильное подключение автоматов может привести к большим проблемам с проводкой, поэтому в этом деле лучше обратиться к опытному электрику.

В данной статье мы поговорим о процессе правильного подключения автоматов к щитку, прокладку кабелей и правильную компоновку всех деталей. Современный дом невозможно представить без электричества, этот вопрос должен стоять на одном из первых мест.

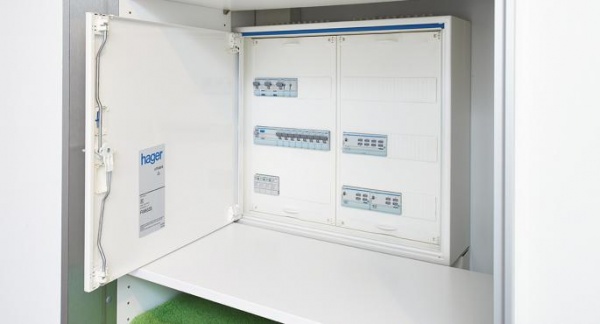

Щиток электрический под счетчик и автоматы — выбор места установки

Начнём с самой простой части - где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте - на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

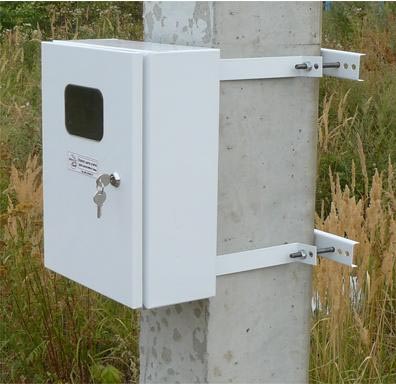

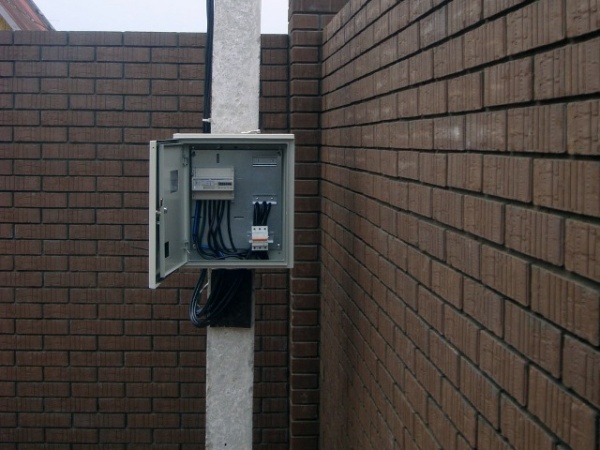

При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить - работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента - отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

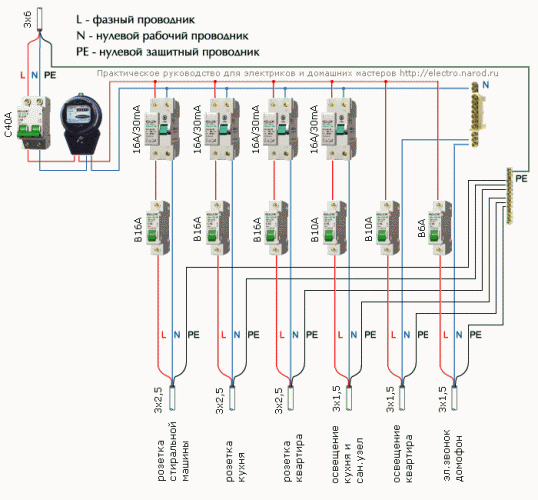

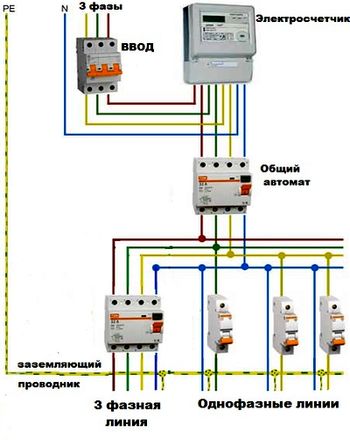

Схема подключения автоматов в щитке

Схема щитка в квартире - один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Вводной автомат.

Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник.

Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Электросчётчик.

Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

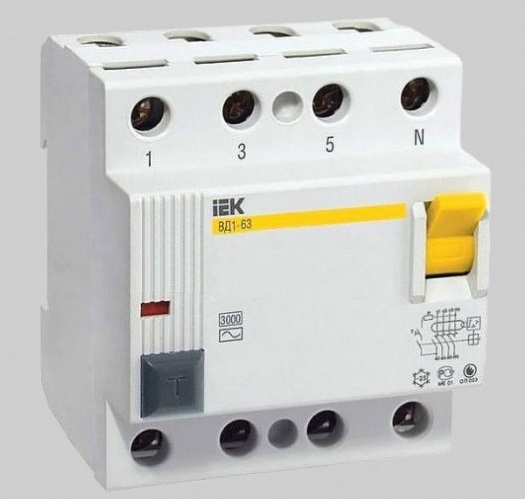

Устройство защитного отключения - предназначено для защиты от поражения током и предотвращения пожаров.

УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Автоматы линейные.

Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

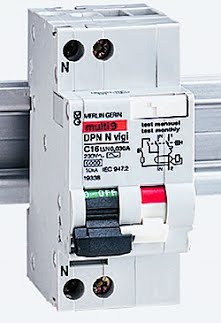

Диффавтомат защиты.

Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.

DIN-рейка - монтажный элемент для установки оборудования.

Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Соединительные шины.

Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Распределительные шины.

Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Что такое автоматические выключатели

Это специально сконструированные аппараты, основная задача которых - защита проводки от оплавления. В целом автоматы не спасут от поражения электрическим током и не защитят технику. Они созданы для предотвращения перегрева.

короткое замыкание;
превышение силы тока, текущей по проводнику для этого не предназначенного.

Как правило, автомат устанавливается на вводе, то есть защищает следующий за ним участок цепи. Так как для разведения к различным типам устройств применяется разная проводка, то, значит, и приборы защиты должны уметь срабатывать при разных токах.

С виду может показаться, что достаточно установить просто самый мощный автомат и нет проблем. Однако, это не так. Ток большой силы, на который не сработал прибор защиты, может перегреть проводку и, как следствие, стать причиной пожара.

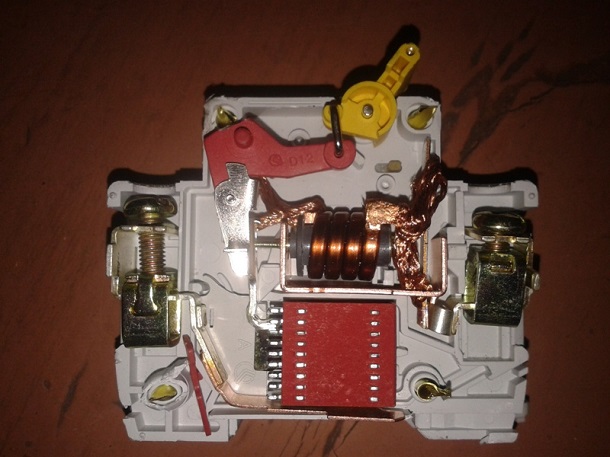

Из чего состоит автомат

Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
Механизм включения.
Контакты. Обеспечивают соединение и разрыв цепи.
Клеммы. Подключаются к защищаемой сети.
Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина. Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

В зависимости от производителя, модели и назначения, автоматы могут оснащаться дополнительными механизмами и устройствами.

Устройство механизма отключения

В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока.

Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
Тепловые. Основной элемент такого механизма - биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь.

Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем. Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.

Время-токовые характеристики автоматических выключателей

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов - B, C, D.

B (от 3 до 5 xln);
C (от 5 до 10 xln);
D (от 10 до 20 xln).

Как это понимать? Очень просто - чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение xln.

16*3=48A;
16*5=80A.

автомат с маркировкой B16 будет отключаться в диапазоне 48…80A;
с маркировкой C16 будет отключаться в диапазоне 80…160A;
и с маркировкой D16 будет отключаться в диапазоне 160…320A.

Самый распространённый тип автоматов - С, его используют практически в каждом доме.
Автоматы с маркировкой D используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.
Тип B наиболее чувствительный, используется редко, в основном для защиты радиоэлектронной аппаратуры. И стоит соответственно дороже.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу, а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

Условные обозначения

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы.

Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку. Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый - для однофазной сети, второй - для трехфазной. Как правило, в России используется напряжение в 220 В.
Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя. Класс токоограничения. Выражается в одной цифре или же отсутствует совсем
Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части. Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.

Какой тип автомата выбрать

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока. Наличие полюсов также играет немаловажную роль.

Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

Первое с чего бы начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форуме куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем УЗО, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например, автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса.

С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать.

«Залазя» в электрощиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ.

Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например, обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник, и ты знаешь, что нижние контакты без напряжения.

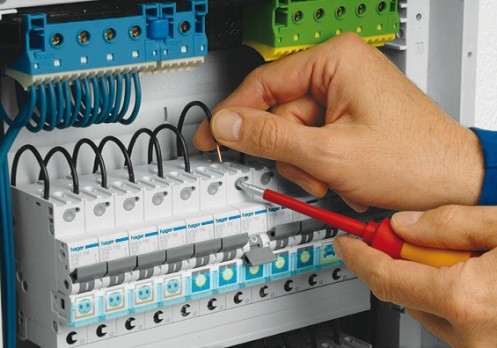

Подключение автоматических выключателей защиты

После того как автомат выбран его необходимо подключить. Подключение автоматических выключателей является не сложной задачей и под силу каждому.

Устанавливаются автоматические выключатели в бокс для автоматов электрических. Для надежного фиксирования автомата в электрощите его садят на специальную din-рейку. Провода в контактных зажимах автомата фиксируются при помощи болтовых контактов.

Во время установки в электрощитах и подключении питающих или отходящих линий, необходимо затягивать болтовые контакты аккуратно, без чрезмерных усилий.

Затягивание контактов не должно сопровождаться с деформацией корпуса автомата, так как это может привести к нарушению положений токоведущих частей внутри корпуса автомата, что может стать причиной чрезмерному перегреву автомата и выходу его из строя даже при незначительных нагрузках.

При подключении автомата необходимо соблюдать общепринятое правило: сверху автомата подключается вход (питание), а снизу подключается выход (нагрузка).

В будущем, когда возникнет необходимость замены, или подключению к рабочему автомату дополнительных проводов, вы всегда будете знать к какому контакту подключена нагрузка и питание.

Перед подключением жил кабеля к зажимам автомата с него снимается внешняя изоляция где-то 10-15 см после чего кабель становится более гибким и легко сгибается внутри электрощита. Это упрощает монтаж особенно если в щите устанавливается много автоматов. Далее с проводов снимается внутренняя изоляция примерно на 5-10мм.

Для необходимости подключения к автомату проводов малого сечения или многожильного провода желательно применять специальные наконечники.

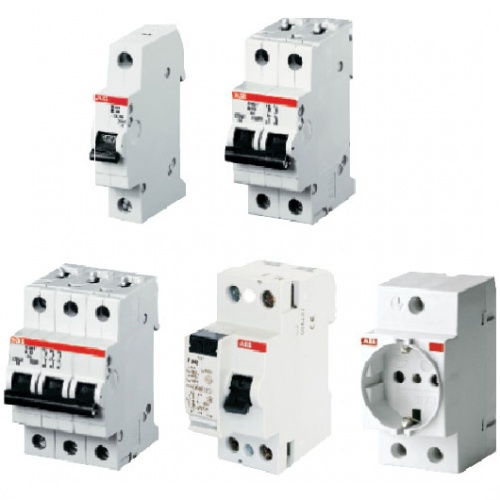

Где применяются и как подключаются одно-, двух-, трех- и четырехполюсные автоматы

В однофазных сетях напряжением 220 В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы.

К однополюсным автоматическим выключателям подключается только фазный провод — L.
К двухполюсным подключаются оба провода, фазный — L и нулевой провод — N.
Трехполюсные автоматы применяются в 3-х фазных сетях. К зажимам таких автоматов подключают три фазы источника питания L1, L2, L3.
Четырехполюсные автоматы применяются в местах обусловленные правилами ПУЭ. Как правило это четырехпроводные сети с глухозаземленной нейтралью, в которой используется три фазы L1-L2-L3 и нулевой рабочий – N (система TN-S).

Основные ошибки при подключении автоматов

подключение концов жил гибкого многожильного провода без оконцевания;
попадание изоляции под контакт;
подключение жил разных сечений на одну клемму;
пайка концов жил.

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

На первый автомат приходит «фаза» проводом 4 мм2,
а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Как правильно подключить электросчетчик и автоматы

безопасной работы

используйте для монтажа однопроволочный монолитный провод;
при использовании гибкого провода применяйте наконечники;
используйте неразрывные перемычки;
применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Cделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

После завершения монтажных работ по проводке силовых кабелей наступает завершающий и не менее ответственный момент – сборка электрощита. Разберём на конкретных примерах, как комплектуется и устанавливается распределительный щиток для частного дома или квартиры.

Источник lagunaomsk.ru

Важная информация

Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:

встраиваемые;
накладные.

По материалу изготовления корпуса на:

металлические;
пластиковые.

Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.

От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:

«ABB»;
«IEK»;
«Legrand»;
«Schneider Electric».

Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.

В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:

выключатели автоматического типа;
корпус;
крепёжная шина для автоматики (DIN-рейка);
силовая проводка различного сечения;
шины распределения питания (PE и N);
электросчётчик.

Источник www.kipovec.ru

В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара. Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

Источник ul-avesta.ru

Создание схемы

Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

на входе автоматический выключатель с двумя полюсами = 2 модуля;
далее установлен счётчик электроэнергии = 6 модулей;
после счётчика два УЗО = 4 модуля;
автоматические выключатели с одним полюсом в количестве шести штук = 6;
нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.

Источник avatars.mds.yandex.net

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения. Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

Подготовка инструментария

Чтобы выполнить правильное подключение автоматов и остальные работы с распределительным щитом понадобятся некоторые инструменты. Для проверки работоспособности схемы после подключения всех компонентов используют мультиметр.

Источник www.remontnik.ru

Для работы с винтовыми соединениями необходимы крестовая и плоская отвёртка. Зачистка изоляции выполняется специальным инструментом или хорошо отточенным ножом. Не помешает, иметь под рукой плоскогубцы и молоток.

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации.

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Источник электрик-электромонтаж-казань.рф

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Сборка щита

Разработав схему и определившись с комплектующими можно приступать к непосредственной сборке. Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация. В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.

Монтаж распределительного щита состоит из одиннадцати шагов:

Монтаж корпуса щитка на стену или в подготовленной нише.
Завод подводящей проводки в корпус с одной стороны и линий из комнат, а также мощных бытовых приборов, с другой.
Зачистка проводки для обеспечения надёжного контакта с клеммами автоматов.
Монтаж крепёжной шины (DIN-рейки) внутри корпуса распределительного щита.
Закрепление на шине всех комплектующих, в том числе и счётчика. Эта операция не представляет сложностей поскольку приборы или одеваются на рейку, с последующей фиксацией, или сразу защёлкиваются.

Источник mamaclean.ru

Установка шин заземления и ноля.
Нарезка отрезков проводки для перемычек.
Соединение всей схемы в единую цепь. Некоторых смущает вопрос – как правильно подключить автоматы в электрическом щите. Между тем, ответ на него достаточно простой, главное правило – ввод фазы и подводка ноля осуществляются при помощи верхних клемм.
Визуальный контроль качества соединений и при необходимости протягивание винтов.
Подключение и опломбирование электросчётчика в присутствии или непосредственно представителем контролирующей энергосбыт организации.
Контрольный запуск системы.

После контрольного запуска необходимо ещё раз провести внимательную ревизию распределительного щита и всей системы на предмет запаха горелого, искрения или срабатывания автоматических выключателей. Если ничего этого не выявлено – щиток собран правильно, и им можно спокойно пользоваться.

Видео описание

Еще о сборке щитка в видео:

Замена и ремонт

Рассмотренный выше порядок действий касался конструирования и монтажа распределительного щита «с ноля». Такая установка необходима в новостройках или жилых помещениях после капитального ремонта. Зачастую подобных радикальных мер не требуется, достаточно произвести мелкий ремонт или расширить функционал уже установленного устройства.

Источник edds.kgo66.ru

Замена автоматов

Наиболее распространённой процедурой при ремонте распределительного щита является замены установленных автоматических выключателей. Перед проведением любых работ необходимо отключить пакетный выключатель.

Решая, как подключить автомат к проводке, не забывайте о правиле, которое было обозначено выше. Также необходимо внимательно изучить маркировку устройства и в магазине приобретать аналогичный с таким же номиналом. Не допускайте ошибки, приобретая более мощный автоматический выключатель – это неизбежно приведёт к аварийной ситуации. Для разгрузки сети лучше создать отдельную линию со своим автоматом.

При работе соблюдайте осторожность, чтобы полностью не обесточить помещение и не получить травмы. Техника безопасности в этом случае должна соблюдаться неукоснительно. Что касается пакетного выключателя то самостоятельной замене или ремонту он не подлежит, это могут выполнить только специалисты.

На нашем сайте Вы можете найти контакты строительных компаний, которые . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Замена перемычек

Если выполнять внутренние соединения таких элементов как автоматические выключатели, по классической схеме, то используются отрезки провода с оголёнными концами. Из них делаются перемычки, формирующие из компонентов целевые группы.

Источник gkeridan.ru

Теперь эти элементы соединяются более надёжно и грамотно при помощи специальных изолированных шин из меди. Электрики их называют «гребёнками» поскольку внешне они похожи расчёски с редким зубом. Расстояния между контактами такой шины соответствует одному модулю или полуторной величине.

«Гребёнка» позволяет соединить несколько линейных автоматов в единую конструкцию и контакт осуществляется по нулевому проводу или фазе. Длина шин варьирует в зависимости от поставленной задачи. Как правило, можно соединить от двенадцати до шестидесяти модулей.

«Гребёнки» выпускают трёх видов:

фазные;
нулевые;
универсальные.

Первый тип соединяет фазные проводники и окрашивается в серый цвет, второй осуществляет контакт нулевых проводников. Этот вид шин окрашивается в синий цвет, как и нулевая жила проводки силовой линии. Универсальные «гребёнки» имеют двойную маркировку и могут устанавливаться на проводники как фазного, так и нулевого типа.

Эти соединительные элементы можно использовать не только для «связки» выключателей автоматического типа, но и для различных контакторов, УЗО и диф-автоматов.

Если после проведения ремонтных работ и включении щита происходит замыкание, следует внимательно изучить изоляцию соединяющей проводки. В случае повреждения изоляционный слой можно реанимировать при помощи изоляционной ленты.

Видео описание

Перемычку можно попробовать сделать самому, например, как в видео:

Замена корпуса

Второй, не менее распространённой процедурой является замена обветшавшего корпуса распределительного щита. Большинство производителей комплектуют их монтажной рейкой, а также шинами распределения питания. При покупке обратите внимание – если DIN-рейка выполнена из пластика, то такой корпус лучше не приобретать. Крайне ненадёжный вариант быстро приходящий в негодность.

Источник sovras.ru

Отдельного слова заслуживает размер приобретаемого корпуса. В идеале, ещё на стадии разработки схемы, в форм-фактор должен быть заложен запас на расширение. Поэтому при замене надо учитывать это обстоятельство. Например, если по схеме получается сорок модулей, то корпус лучше покупать на шестьдесят.

Это позволит устанавливать новые модули и проводить отдельные линии. Такое решение может потребоваться при приобретении более мощной бытовой техники. Также в сеть можно будет включать приборы, рассчитанные на работу кабеля с иными техническими характеристиками, чем в общей системе.

Достаточное пространство внутри корпуса упрощает установку элементов и их замену. Помимо этого, повышается безопасность эксплуатации, поскольку снижает риск перегрева компонентов.

Источник elshitob.ru

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.

Источник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита. Это особенно важно при использовании в сети алюминиевых проводов.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Видео описание

Еще пример сборки щитка в видео:

Заключение

В заключение можно сказать, что при должной аккуратности самостоятельная установка распределительного щита – мероприятие вполне осуществимое. Главное не забывать о технике безопасности и правильно сделать расчёты. Однако, чтобы гарантированно избежать ошибок, лучше доверить это дело профессионалам.

Электропроводка в любом помещении разводится от одного общего или частного щита. Сборка электрощитового оборудования осуществляется профессиональными мастерами. Если возможности обратиться в соответствующую службу нет, необходимо ознакомиться с общими требованиями безопасности и с частными моментами. От правильности действий зависит срок эксплуатации техники, проводки, а также сохранность жизни, здоровья и имущества владельцев помещения. В частном доме или квартире выполнить работы несколько проще, но общие правила остаются.

Понятие, назначение, виды электрических щитов

Электрощиток в частном доме

Монтаж электрощита необходим для разводки кабелей в конечных помещениях (производственных, жилых, других). Выбор вида устройств зависит от общей нагрузки, количества приборов.

Электрический щит – это комплекс отдельных технических элементов, которые позволяют распределить электричество к розеткам, выключателям, приборам. Необходимые компоненты:

Если количество приборов увеличивается, можно расширить квартирный электрощиток, добавив необходимое число элементов.

Классификация электрощитов

Встроенный квартирный электрощиток

Устройства разделяются по нескольким параметрам – способам, месту монтажа, уровню защищенности корпуса. По технике установки различают:

накладные;
встраиваемые;
напольные.

Первые устанавливаются на вертикальную поверхность, непосредственно к стенам, опорам и другим подобным сооружениям. Основной нюанс – весь комплекс оборудования с корпусом располагается снаружи.

Сборка электрощитов второго типа подразумевает подготовку специального углубления в стене (иной поверхности). Корпус помещается полностью, с внешней стороны остается только защитная крышка. Напольные электрические щитки закрепляют на горизонтальной плоскости (пол, подставка).

Таблица степеней защиты

Место монтажа электрощитка подбирается в зависимости от потребностей здания, помещения. Различают приборы внутреннего и внешнего расположения. Последние можно устанавливать на улице, пристраивая к наружным частям блоков. Однако необходим дополнительный корпус, шкаф для защиты от погодных условий, возможных технических повреждений.

Степень защиты обозначается на корпусе латинскими буквами IP и цифрами. Наиболее частые разновидности:

IP20 и 30 – допускается установка в закрытых сухих помещениях, защиты от влажности нет, только от проникновения посторонних элементов;
IP44 и 54 – механическая защита более высокая, возможен монтаж распределительного щита в зданиях и комнатах с повышенной влажностью, на улице, исключая прямое попадание воды;
IP55 и 65 – высокий уровень защищенности от влаги и пыли, выносят агрессивные внутренние и уличные условия, изолированы от любого контакта.

Материал корпуса

Пластиковый квартирный электрощиток

Основание прибора выполняется из двух видов материалов: металл, пластик. Другое название корпусов – блоки. Пластмассовые чаще применяют для сборки небольших электрощитов для квартиры, малых помещений. Внешнюю крышку обычно изготавливают из прозрачного материала для удобства использования – за ней легко просматривается дисплей электрического счетчика.

Металлические могут быть дополнены элементами из стекла или прозрачного пластика. Сборка щитов подобного плана подразумевает высокое напряжение, поэтому важно снизить вероятность соприкосновения с внутренними деталями. Стеклянные и пластиковые крышки позволяют снимать показания, не открывая щитовой электрошкаф полностью.

DIN-рейки изготавливают только из металла, независимо от материала корпуса.

Требования к сборке

Распознавание фазы и ноля в проводе

Работы, проводимые с электрическими устройствами и проводкой, относят к разряду особо опасных. Поэтому сборка электрощитка подразумевает соблюдение определенных требований:

заполнение элементами с учетом рекомендаций, которые даются в технических документах, превышать число приборов запрещено;
наличие знака электротехнической защиты обязательно, здесь указывается допустимое напряжение устройства;
материалы, из которых производится сборка электрического щита и его деталей, не должны проводить ток и возгораться;
на кабелях обязательна маркировка, используют специальные бирки, которыми размечают отдельные группы элементов;
клеммы соединяют с проводами по одному, шины различают цветом (черные – фаза, синие – ноль);
если используют несколько автоматов выключения, соединение между ними оформляют с помощью специального проводника шин;
заземление обязательно для корпуса и крышки;
если частный дом построен из дерева, прокладывать внутреннюю проводку нельзя, поэтому используют специальные трубы, короба.

Техническая документация электрического щитка содержит необходимую информацию: вид устройства, класс, порядок защищенности от влаги и пыли, рекомендации по установке и мерам предосторожности. Соблюдать установленные требования следует неукоснительно. В противном случае возможны замыкания, перегорания, полный вывод оборудования из строя.

Ввод кабелей в щиток

Заведение основных кабелей в электрический щиток требует времени и внимания. От правильности проведенной процедуры зависит последующая разводка проводов в щитке и конечный сбор.

Заводские приборы стандартной комплектации изготавливают так, чтобы заводить кабели было удобно. Сверху и снизу предусмотрены отверстия, чтобы ввернуть провод, достаточно надавить на перфорацию пальцем. Классический диаметр рассчитан на трубы 1,6 и 2 см в поперечном сечении.

В навесной электрический щиток завести кабели просто. Важно хорошо зафиксировать корпус и поочередно проводить трубы. Если щит встраиваемый, следуют пошаговой инструкции (порядок действий зависит от типа прибора). Основание крепится на алебастр и выравнивается.

В дешевых щитках отверстия часто отсутствуют. Прорезать необходимо самостоятельно. Важно не повредить внутренние элементы.

Разделение кабелей внутри щита

Сборка электрощитка для квартиры и частного дома подразумевает корректное разведение проводов внутри корпуса. Сначала с кабелей снимают внешний изоляционный слой (прорезиненный, цветной). Важно не повредить жилы проводов, после следует оставить контрольную метку, чтобы не запутаться при следующих действиях. Подойдет обычный бумажный скотч, помещается по типу «свет/детская комната», «свет/спальня». Можно иным образом, главное – чтобы не только мастер смог отличить компоненты группы и их назначение. Компоновка с модульными элементами осуществляется в соответствии с назначением кабеля (фаза, ноль, заземление).

Чтобы кабеля хватило, важно отмерить правильную длину. Обычно провод оставляют размером с две высоты электрического щита, лишнее отсекается.

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

На одну клемму АВ запрещено подводить кабели разного сечения. Толстый получит хороший контакт, а тонкий – плохой и в процессе эксплуатации начнет плавиться.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение. Для начала приготовить требуемые блоки:

автоматы отключения;
реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
автоматы дифференциального типа;
кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Конечный монтаж

Шина нулевая на Дин-рейке

Распределительный щит для электропроводки в квартире или частном доме собирается после закрепления и проверки работоспособности модульных элементов. Электропитание снова отключают. Установленные на рейку детали помещают в корпус, закручивают шурупы (обычно по бокам, в центре).

Фиксируются основная и заземляющая нулевая шина. При укладке проводов собираются в пучки (важно не допускать скручиваний, переплетения). Защитные монтируются к шине РЕ. Последовательность включения должна соответствовать схеме электрического щита. Каждая шина маркируется (ноль, фаза, заземление).

Проводится контрольное сравнение получившейся конструкции с первоначальной схемой электрощитка.

Окончательная проверка возможна только после установки розеток, выключателей, которые предусмотрены планом электропроводки.

Сборка электрощитка на 220В в частном доме

Схема элктрощитка частного дома

Чтобы правильно собрать электрощит в собственном доме, необходимо ознакомиться с нюансами такого строения:

уровень мощности, выделенной на проект – зависит выбор электросчетчика, автоматов;
место монтажа щитка – влияет на тип корпуса;
число ответвлений – для каждой понадобится отдельный защитный модуль;
надежность электросети – учитывается качество линий электроснабжения, близость крупных объектов и подобное.

Электрический щиток в доме устанавливается на длительный период времени. Рекомендуется внимательно подойти к выбору элементов, рассчитать и учесть возможное увеличение нагрузки: появление дополнительных помещений, приборов. В сельской местности воздушные линии находятся в среднем или плохом состоянии, лучше установить больше защитных блоков.

Электрический щиток – первый элемент электропроводки частного дома, квартиры, иных помещений. Не рекомендуется экономить на деталях конструкции, следует выбирать надежных производителей и проверенные магазины. Однако первостепенное внимание уделяют общедомовому уровню напряжения, потребляемой мощности. Важно установить достаточное число защитных модулей, врезать реле напряжения. Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным.

Монтаж и сборка электрощитка — сложная работа, требующая чёткой последовательности, где каждое действие важно и не терпит пренебрежений.

Главные качества устройства — безопасность и удобство эксплуатации.

Предназначение электрощитка:

учёт расхода электроэнергии;
управление цепями;
защита цепи от возгорания вследствие перегрузки.

Установить электрощит в доме, квартире или на даче собственными силами возможно, но для этого нужно владеть базовыми знаниями и навыками электрика.

Проект электрощита

Человеку далёкому от электричества, лучше начать проектировать электрощит, когда полностью готов монтаж проводки и провода подведены к месту будущего электрощита. Сначала нужно составить чертежи для проведения работ и подобрать подходящие комплектующие.

Расчёт потребителей

Составляется полный список потребителей. Для этого нужно не учитывать приборы вроде вентилятора или настольной лампы, а записывать и нумеровать каждый подведённый к щитку провод. Розетки нужно записывать отдельно, освещение — отдельно. Приборы повышенной мощности (бойлеры, стиральные машины, кондиционеры, электроплиты) требуют обеспечения защиты проводки от перегрузки, поэтому подключаются не через распределительные коробки, а непосредственно к щитку.

Список потребителей для трёхкомнатной квартиры обычно выглядит так:

розетки:

спальня;
гостиная;
детская;
кухня;
санузел;
прихожая и коридор.

Стиральная машина;
бойлер;
кондиционер;
электроплита;
освещение:

спальня;
гостиная;
детская;
кухня, санузел;
прихожая, коридор.

Все потребители разбиваются на группы (цепи) в соответствии с потребляемой мощностью: розетки для бытовых приборов в одной комнате вроде утюга, бра, телевизора и прочих можно объединить в одну группу (розетки в одной комнате — одна группа, в другой — другая), освещение — в следующую, также по комнатам. Для каждой группы выделяется свой автоматический выключатель (или просто автомат) на щитке, а для приборов повышенной мощности — стиральной машины, бойлера, электроплиты, кондиционера — выделяется свой отдельно для каждого. Автоматы могут также называться предохранителями или пакетниками.

Важно! Подключение маломощных приборов (ТВ, телефон, интернет, охрана) производится в отдельном ящике!

Составление схемы электрощита

Электрощит представляет собой корпус — металлический или пластиковый ящик — с модулями внутри. Модуль — компонент, занимающий одно установочное «место» (в пределах одной DIN-рейки). Некоторые устройства могут занимать и два, и даже три «места».

Для наглядности следует создать схему, по которой будет собираться щит.

Примеры схем щита на 220 В:

вводной автомат;
электросчётчик;
УЗО (устройство защитного отключения);
шина заземления;
«нулевая» шина;
автоматы розеток для приборов повышенной мощности на 25 А;
автомат группы розеток для бытовых приборов малой и средней мощности на 25 А;
автомат освещения на 16 А;
L — фаза;
N — ноль;
РЕ — заземление.

Для каждого дома или квартиры будет своя схема в соответствии с предпочтениями хозяев.

Подбор комплектующих

По положению на стене электрощит может быть двух видов:

внутренний — утоплен в стену, слегка выступая;
наружный — корпус не утоплен, а просто закреплён на стене.

Если проводка в доме скрыта внутри стен, то больше подойдёт внутренний щит. Он меньше места занимает, и не особо бросается в глаза, так как выступает из стены минимально. Для установки такого щита нужно предварительно подготовить под него нишу в стене. Толщина стены должна быть подходящей.

Если проводка идёт поверх стен, то подойдёт наружный щит, не требующий предварительной подготовки места. Достаточно прикрепить корпус к стене саморезами или дюбель-гвоздями.

Наружный электрощиток может устанавливаться как внутри дома, так и во дворе на столбе.

Лучше выбирать корпус проверенных европейских фирм со съёмными стенками. Желательно, чтобы DIN-рейки тоже легко снимались или отодвигались. Не стоит брать откровенно дешёвые корпуса: они выполнены из некачественного пластика, который быстро сохнет и становится хрупким, не является самозатухающим и сильно дымит при воспламенении. Хорошие корпуса уже готовы к разводке проводов внутри, дешёвые же придётся доукомплектовывать.

Важно! Лучше, если в щитке останутся свободные места, чем их не хватит, поэтому стоит покупать корпус с неким запасом установочных мест.

Модульные устройства

После установки корпуса нужно подобрать автоматы, УЗО, дифавтоматы (автомат и УЗО в одном), счётчик, контакторы и прочие устройства. На DIN-рейки можно установить и дополнительные модульные розетки, шины, блоки питания, устройства управления.

При подборе модулей нужно учитывать следующие параметры:

номинальная сила тока;
скорость срабатывания автоматов;
ток отключения автоматов, дифавтоматов, УЗО;
допустимая частота срабатывания для контакторов.

Автоматы подбираются отдельно для каждой цепи так, чтобы система была сбалансированной. Так, если для приборов повышенной мощности выделить автомат на 6-10 А, последний будет автоматически выключаться, не давая технике работать и, наоборот, чересчур мощный автомат, установленный для маломощного потребителя, не защитит проводку от перегрузки. Для освещения используются автоматы на 6-10 А, обычных бытовых розеток, бойлеров, кондиционеров, стиральных машин — 16 А, электроплит — 20-25 А. Вводной автомат нужен на 32-60 А, в зависимости от суммарной силы тока всех потребителей объекта.

В случае скачка напряжения цепи должны отключаться независимо между собой, лучше по порядку «от нижестоящего к вышестоящему», что даёт возможность не обесточивать весь дом в случае неполадок и проще их обнаружить. Поэтому автоматы оснащены «уставкой» по времени срабатывания: сначала выключается нижестоящий (0,1 с), потом вышестоящий (0,5 с).

Подходящее УЗО — то, номинальный ток которого выше суммарного тока подчинённых ему автоматов. Так, при скачке первыми отключатся автоматы, предотвратив повреждение УЗО. Для автомата на 16 А ставится УЗО на 20-25 А, автомат электроплиты на 25 А требует УЗО на 40 А.

Неотъемлемым элементом системы являются шины ноля и заземления — медные планки с отверстиями, куда вставляются провода и зажимаются болтиком. Планка ставится на диэлектрический изолятор, который крепится на DIN-рейку.

Сборка и подключение

Сборка и подключение электрощита требует жёсткого соблюдения техники безопасности! Модули в корпусе щита лучше располагать согласно составленной схеме.

Порядок выполнения работ:

устанавливаются 35-миллиметровые DIN-рейки для счётчика, автоматов, шины ноля и заземления;
устанавливаются автоматы, УЗО и две шины, к которым подключаются нулевые и заземляющие провода. Вводной автомат, к которому подводится кабель питания всей системы обязательно устанавливается первым в левом верхнем углу корпуса. Для удобства лучше подводить кабель к автомату сверху. Оставшиеся в корпусе лишние отверстия для подвода проводов закрываются заглушками;
подключается вводной автомат в зависимости от его типа:
к двухполюсному подключается фаза и ноль;
к однополюсному — только фаза;
в щитах на 380 В к вводному автомату подключаются три фазы.
Фазы к автомату лучше подключать снизу для удобства установки перемычек между автоматами сверху;
все автоматы и УЗО специальными медными шинами в изоляции или обычными проводами достаточного сечения. Синий провод ноля с вводного кабеля подключается напрямую к нулевой шине. Подключая УЗО и дифавтоматы нужно подключить ноль к шине с каждого отдельно;
развести и подключить кабели к автоматам согласно составленной схеме. Нулевые провода обозначаются синим цветом, фазные — красным, заземляющие — чёрно-жёлтым.

Частные дома и офисы часто оснащаются электрощитами на 380 В. К такому щиту подводится 4-х или 5-жильный кабель: две или три фазы, ноль и заземление.

Схема щита на 380 В будет такого плана:

К вводному автомату подключаются три фазы, после чего они идут на счётчик. Затем фазы идут на общий автомат, после чего проводка делится на однофазные линии для 220-ти вольтовых приборов и трёхфазные для оборудования на 380 В. Напряжение между разными фазами всегда 380 В, а между нолём и любой фазой — 220 В.

На бытовые розетки всегда нужно подавать ноль и фазу, 220 В. Если же подать две фазы, 380 В, то техника быстро выйдет из строя.

Заземляющий провод всегда минует автоматы и идёт от шины заземления к розеткам. Заземление от вводного кабеля также идёт напрямую к шине. Ноль подключается со своей шины напрямую, если розетки подключены через обычные автоматы. Если же они подключены через УЗО или дифавтомат, ноль проходит через них.

По окончании работы щит закрывается и на него подаётся напряжение.

Важно! Вся работа проводится только при отключенном напряжении на линии! Процесс довольно сложный и требует определённых знаний и навыков. Сомневающимся лучше всё-таки обратиться к специалистам.

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

⚡ ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. ()
⚡ Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» ()

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.

Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА . Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Плюсы данных схем:

⚡ недорогая
⚡ оптимальный вариант для маленьких квартир
⚡ проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Особо стоит отметить, что каждому отдельному УЗО нужна своя шинка для нуля. Иначе они будут все вместе синхронно срабатывать в случае утечки в любой группе кабелей. А вам чтобы найти поврежденную проводку, придется физически отсоединять нулевые жилы с шинок.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы	Производитель и цена
	IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р
