Расстояние между канализационным колодцем и зданием: нормативные требования. Строительство колодцев для канализации Расстояние от дома до канализационного колодца

Содержание статьи

Главное по теме

Обустройство водопровода или канализации на частном участке требует тщательного и вымеренного подхода. Особенно расстояние между канализационными колодцами и монтаж системы водооотведения от дома. Если не соблюдать правила, прописанные в СНИп 2.04.03-85, это грозит загрязнением источников водоподачи через грунт, выходом из строя фундамента дома или любого другого строения, а также нарушением работы водопровода и канализации из-за засорения труб и невозможности обеспечить надлежащий ремонт.

При монтаже труб водопровода и канализации частного дома необходимо, во-первых, учесть все топографические факторы, которые могут влиять на эффективность работы коммуникации. Таковыми являются:

• Все типы почвенных грунтов на вверенном участке;
• Возможность и риск наткнуться на плывун при установке дренажного колодца;
• Наличие на участке или рядом с ним соседского источника водоснабжения (скважина, колодец и пр.);

Важно: если взять во внимание перечисленные факторы, монтаж труб канализации возле дома будет проведен по всем правилам СНИп.

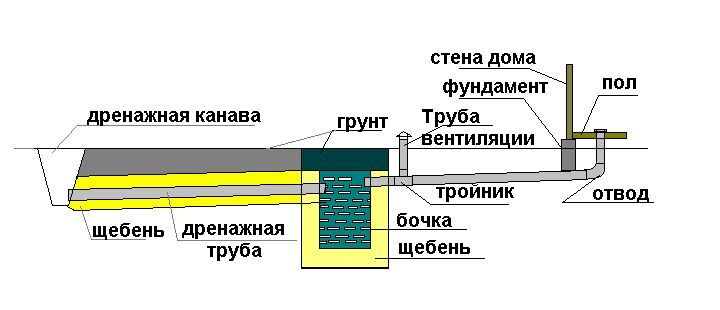

Устройство простой канализации

Согласно СНИп обустройство самого простого прямолинейного коллектора возле дома должно проходить при условии расположения приёмного колодца на минимальном расстоянии от дома и прочих строений 5 метров. В идеале, если расстояние будет увеличено до 12 метров.

В этом случае трубы должны быть расположены прямым ходом без изгибов и поворотов под уклоном в строну септика. Уровень уклона должен составлять приемлемую величину и быть не менее 1 см на 1 метр трубы.

В таком колодце отстоянная вода будет уходить посредством дренажа в грунт, а оставшиеся частицы разложившихся стоков должны откачиваться при помощи ассенизатора.

Устройство канализации на участке с проблемным рельефом

Согласно правил СНИп монтаж канализационного коллектора со сложной конфигурацией должен быть проведен по таким правилам:

• При использовании труб 100 мм-го диаметра расстояние от колодца и до колодца должно быть 15 метров.
• Максимальное расстояние между канализационными колодцами регламентируется в зависимости от диаметра труб (при условии прямолинейного коллектора). Итак, при трубах d= 150 мм расстояние между колодцами может быть 35 метров. Это отрезок считается оптимальным для эффективной работы коллектора и его обслуживания.
• Если же имеет место быть обустройство сложного коллектора массового назначения, то согласно правил СНИп расстояние между смотровыми колодцами можно увеличивать до 75 метров.

Важно: описанные в СНИп параметры относятся только к коллекторам, расположенным на прямой линии. Причем увеличение диаметра труб на частном участке должно осуществляться только в том случае, если по коллектору будут проходить абсолютно все стоки - ливневой, бытовой, грунтовой и пр.

Устройство канализации с перепадами и поворотами

В случае если канализационный коллектор имеет сложную конфигурацию и много поворотов, то в местах колен необходимо устанавливать смотровые поворотные колодцы. Поскольку именно эти места являются зоной риска для эффективной работы канализации, доступ к ним должен быть круглогодичным.

Согласно СНИп расстояния между поворотными колодцами не регламентируются. Количество колодцев поворотных напрямую зависит от количества изгибов коллектора под прямым углом.

Если же речь идёт о сложном рельефе участка, который идёт под большой уклон, то здесь согласно СНИп необходима установка перепадных колодцев, которые должны быть обязательно. Благодаря таким резервуарам скорость сточных вод будет снижена, а, значит, будет защищена вся система канализации от оседания осадков сточных вод, которые могут двигаться с большой скорость под большим уклоном. Этого допускать категорически нельзя во избежание засоров в коллекторе.

Согласно СНИп при установке перепадных колодцев необходимо соблюсти такие требования:

• Общая высота в случае одного перепада не должна быть более чем три метра;
• Если перепад является минимальным и его высота не превышает 0,5 метров и при условии применения труб, d которых равен 600 мм, резервуары перепадного типа можно заменить на смотровые, но при условии наличия слива. Но известно, что при обустройстве канализации на частном участке в основном используются трубы 100 мм-го диаметра, поэтому установки перепадного резервуара не избежать.

Важно: если вы затрудняетесь самостоятельно разработать план расположения канализационного коллектора с учетом все правил, то, может быть, лучше пригласите специалистов, которые составят правильную схему монтажа трубопровода.

Одним из важных этапов в обустройстве канализационной системы в загородном доме является монтаж канализационных колодцев. Выполнить данные мероприятия возможно своими руками, не прибегая к помощи специалистов, главное придерживаться указанной последовательности.

Типы канализационных колодцев

Система водостоков на дачном участке претерпела большие изменения. Выгребные ямы сейчас заменила сеть канализации, которая предусматривает наличие септиков. Сливные воды, которые выходят из дома, поступают в проложенные под землей трубы .

Они в свою очередь требуют регулярного контроля, потому их оборудуют колодцами, которые подразделяются на следующие типы:

• Смотровые должны обязательно присутствовать в системе. Они предназначены для осуществления регулярного контроля над системой. Устанавливают его на входе дворовой канализации, а также в накопительный септик.
• Поворотные устанавливают в местах резких поворотов труб. Как правило, именно здесь возникают засоры.
• Узловые (фото) монтируют в узлах и местах разводки труб.

• Перепадные предназначены для уменьшения сила тока воды, что позволяет защитить трубы от гидроударов и устранить возможный шум. Устанавливают в местностях с перепадами уровней труб.
• Накопительные предназначены для сбора и очистки сливных вод.

Для обеспечения нормальной работы системы, ее контроля и уходу за ней необходимо правильно определить расстояние между колодцами, в чем помогут следующие рекомендации.

На каком расстоянии должны располагаться колодцы

Прежде всего, необходимо определить расстояние между колодцами канализации по СНиПу в зависимости от их типа.

• При необходимо выдерживать расстояние между ними не более пятнадцати метров. В случае если система представлена одной прямой трубой, этот промежуток может быть увеличен до пятидесяти метров. Это объясняется низкой вероятностью появления засоров и данного расстояния будет достаточно для контроля за системой и устранением засора.

• Поворотные . Различие состоит лишь в местах их установки. В этом случае расстояние между колодцами должно определяться специалистами, которые проводят работы по укладке труб. Поскольку именно они решают, в каких местах будет сформирован изгиб сети.

• Устанавливаются перепадные септики при укладке труб в местах с уклонами. По возможности необходимо выдержать минимальное расстояние между ними, так как образующиеся ступенчатые перепады могут вызвать проблемы в работе системы, проявляющиеся в турбулентных потоках. Потому между колодцами промежуток должен быть не менее двух метров.

Последовательность установки канализационного колодца

Разберемся, как самостоятельно установить колодец, и какими требования необходимо соблюдать.

Следующая инструкция поможет в этом разобраться.

1. На стадии планирования системы слива воды следует разработать схему, на которой будут обозначены места расположения колодцев. При ее составлении необходимо важно знать, что оптимальным местом будет площадка, находящаяся ниже уровня основания дома. Важно также учитывать санитарные требования по расположению котлованов относительно жилых построек.

Важно!
Расстояние от дома до канализационного колодца не должно превышать 12 м., согласно требованиям СНиП, находиться сливной колодец должен не менее, чем в пяти метрах от фундамента дома.
Также важно обеспечить его удаленность от источника воды.
Для областей с преимущественно песчаными почвами это расстояние составляет 50 м, а с суглинистыми почвами – 25 м.

1. На следующем этапе приступают к разработке сметы, в которую будут внесены все требуемые материалы и оборудование. Составление подробного списка необходимых вещей позволит значительно снизить расходы.

На этом шаге необходимо принять решение о том, будете ли вы прибегать к помощи специальной техники и вызывать специалистов. В случае, если вы не до конца уверены в том, что справитесь самостоятельно со всеми работами, то лучше обратиться за помощью, поскольку допущение любой ошибки может вывести из строя всю систему.

1. Далее можно приступать к основным работам, которые начинают с рытья котлована. Глубина и диаметр ямы будет зависеть от типа назначения колодца и от количества сточных вод.

При обустройстве накопительных и очистительных септиков необходимо будет выполнять достаточно глубокую яму. Так для семьи из четырех человек потребуется колодец объемом примерно 4 куб.м и глубиной три метра. Рыть котлован большей глубины не рекомендуется, поскольку это будет затруднять очистку колодца.

Совет!
При монтаже ямы смотрового типа также не следует рыть слишком глубоко, поскольку для сбора сливных вод они не предназначены.

1. После того, как копка котлована закончится, переходят к установке основания, которое также будет зависеть от того, каким будет колодец. Так, при монтаже накопительного колодца на дно ямы укладывают гравий слоем толщиной в 15 см и заливают основание цементным составом. При этом необходимо стараться сделать уклон в сторону расположенного люка.

1. Если , то необходимо дно оставлять не забетонированным для осуществления дренажа. Здесь дно засыпают гравием или галькой, затем застилают дренажный материал слоем до 1 м.

1. На следующем этапе выполняют возведение стен. Они могут быть выложены кирпичом, бетоном или кольцами ЖБ. Кроме этого, используют готовые пластиковые емкости. Также возможно вы найдете у себя другие подручные материалы, которые подойдут для обустройства стен.
   Это может быть древесина или покрышки. Однако следует понимать, что долговечность такой конструкции будет непродолжительна, при этом добиться необходимой герметичности будет сложно.

1. Особое внимание следует обратить на герметичность колодцев. Поэтому при применении железобетонных колец необходимо тщательно заделывать все стыки цементом, а сам корпус герметизировать битумом.
   Герметичность не играет важной роли при монтаже фильтрационного колодца. Стены лучше выполнять из кирпича и специально оставлять небольшие промежутки, чтобы обеспечить лучшее впитывание вод.
2. Следующим шагом является установка сливной трубы, через которую воды будут стекать в накопительный колодец. Фильтрационный и накопительный колодцы соединяются друг с другом с помощью переливной трубы. Установкой дополнительно под не водоотбойную доску, предотвращают размывание дренажа.

1. Сверху яму накрывают бетонной плитой, в которой заранее необходимо выполнить отверстие для люка и вентиляционного канала.

Заключение

Перед началом работ необходимо разработать схему всей канализационной системы. Она разрабатывается либо самостоятельно, либо можно использовать уже готовый типовой проект.

Наличие готового плана позволяет сократить расходы на работы и материалы. В результате чего общая цена системы уменьшается. Даже при покупке строительного сырья с запасом, траты на них, согласно подготовленной сметы, будут значительно ниже.

При планировании строительства наружной канализации следует соблюдать требования, которые определяются СНиП. В частности, должно быть выдержано правильное расстояние от здания до канализационного колодца.Необходимую информацию можно искать очень долго, учитывая объем нормативной документации и сложность ее прочтения для обычного человека. Чтобы упростить поиск и сэкономить время, ниже приведены лишь те данные, на которые стоит опираться при выборе места для размещения канализационных объектов на частном участке.

Выбор оптимального места зависит не только от характера внутренних построек, но и от типа канализационного сооружения. Особенно важно правильно расположить объекты, предназначенные для очистки сточных вод, которые условно можно разделить на накопительные (с герметичным дном) и фильтрационные (без дна).

Положение объектов канализации на участке регламентируется СНиП

Накопительные

Минимальное расстояние от дома до канализационного колодца накопительного типа равняется 3 м. Этонеобходимая дистанция, при которой строительство очистного сооружения не окажет разрушительного воздействия на фундамент здания. При этом максимальное расстояние до первого колодца не должно превышать 12 м. Более отдаленное расположение может привести к частому образованию засоров и усложнит обслуживание трубопровода.

Выбирая место для расположения очистного сооружения, следует также учитывать его объем. Если вместительность не превышает 1 м³, тогда объект можно размещать на минимально возможном расстоянии от дома. При увеличении объема желательно пропорционально увеличивать и дистанцию.

Расположение накопительных септиков относительно жилого дома

Что касается проезжей части и соседского забора, то в этом случае предъявляются такие же требования, как и в отношении жилого здания, – расстояние не менее 3 м. А вот расположение относительно хозяйственных построек имеет не столь жесткие критерии. Здесь главное выдержать дистанцию в 1 м.

Фильтрационные

Если в очистном сооружении не предусмотрено герметичное дно, то есть стоки после предварительной фильтрации отводятся в грунт, тогда расстояние между канализационным колодцем и зданием необходимо увеличить до 10-12 м. Такое расположение не позволит спровоцировать разрушение фундамента от повышенной влажности грунта.

В случае очистки бытовых стоков, помимо защиты фундаментов зданий,следует придерживаться санитарных норм. Чтобы предотвратить заражение источника питьевой воды, фильтрационный колодец располагается в 50 м от него. До ближайшего водохранилища минимально возможнаядистанция равняется 30 м.

Схема размещения точки отвода сточных вод в грунт

Расстояние между канализационными колодцами

Кроме накопительных и фильтрационных конструкций, существуют другие типы колодцев, которые используются для монтажа и обслуживаниянаружной канализации. Среди них:

• смотровые;
• поворотные;
• перепадные.

Поскольку подобные устройства не предназначены для накопления стоков, они не несут опасности для фундаментов зданий и природных объектов. При этом данные сооружения необходимо правильно располагать относительно друг друга.

Смотровые

Такие конструкции предназначены для ревизии и обслуживания канализации. Они применяются в сложных наружных сетях с большой протяженностью трубопровода. Согласно СНиП,расстояние между смотровыми канализационными колодцами зависит от размера трубы.Существуют следующие нормы:

• Ø110 мм – 15 м;
• Ø150 мм – 35 м;
• Ø200-450 мм – 50 м;
• Ø500-600 мм – 75 м.

В бытовых системах редко используют трубы диаметром больше 150 мм. Обычно для обустройства наружной канализации достаточно диаметра 100-110 мм. Соответственно, в этом случае монтировать смотровое сооружение нужно каждые 15 м. Хотя для прямолинейных участков допускается увеличение интервала на несколько метров.

Поворотные

Поворотные устройства выполняют ту же функцию, что и смотровые. Расстояние между ними не является регламентированным, так как они располагаются в строго отведенных местах – на изгибе трубопровода, угол которого превышает 45°. Данные точки наиболее подвержены засорам, поэтомув этих местах необходимо иметь доступ для проведения очистных мероприятий.

Расстояние междуповоротнымиколодцамибытовой и ливневой канализации зависит от конструкции сети. Однако если между поворотами находится продолжительный прямолинейный отрезок, на этом промежутке дополнительно устанавливается смотровая точка.

Большие изгибы трубопровода должны оснащаться поворотными конструкциями

Перепадные

При необходимости монтажа канализационной сети на склоне применяются перепадные сооружения. Такие колодцы предназначены для нормализации скорости потока жидкости,поскольку слишком интенсивное движение стоков может привести к возникновению засоров.

Расстояние между подобными конструкциями зависит от специфики рельефа и для каждой местности является индивидуальным. При этом следует учитывать некоторые технические нюансы:

• высота перепада не должна быть больше 3 м;
• для снижения скорости потока дополнительно могут устанавливаться гасящие перегородки;
• при перепаде менее 0,5 м и диаметре трубопровода 600 ммдопускается замена перепадного колодца на смотровую конструкцию со сливом.

Схема монтажа канализации на склоне

В случае соблюдения правильных расстояний между колодцами канализациии другими объектами согласноСНиПу вас не возникнет проблем ни с надзирательными органами, ни с соседями. При этом планировку сложной системы лучше выполнять вместе со специалистами, чтобы не допустить технических ошибок и несоответствий, которые могут привести к неприятным последствиям.

5852 0 11

Кто правит бал в подземном царстве: факторы, влияющие на расстояние между колодцами канализации

Наверняка вы хотя бы раз в жизни задавались вопросом, почему так много канализационных люков попадается на вашем пути. Забегая вперед, скажу, что это не чья-то прихоть, а необходимость, продиктованная техническими требованиями при прокладке сточной системы. Чтобы прояснить эти моменты, я обобщил все действующие нормативы и охотно поделюсь с вами своими знаниями. Итак, отправляемся в путь.

Житейский ликбез

Для тех, кто не любит долго читать, сообщаю, что согласно п. 4.14. СНиП 2.04.03-85 на всех без исключения канализационных сетях предусмотрены колодцы. Допустимое расстояние между двумя подземными устройствами зависит от диаметра и лежит в диапазоне от 35 до 300 метров.

Тем, кто действительно хочет выяснить особенности расположения канализационных колодцев, следует вооружиться парой минут терпения и дочитать статью до конца.

Итак, что скрывается под люком? Непосредственно под ним расположено специальное гидротехническое помещение, именуемое… да-да, колодец. В зависимости от типа, они предназначены для конкретного вида регламентных работ:

1. Смотровой колодец служит для непосредственного контроля за сложными участками сточной системы. В случае засорения, что неизбежно при отводе нечистот как социально-бытового, так и промышленного значения, через такие колодцы ремонтные бригады получают доступ к проблемным участкам;

1. Поворотные колодцы дублируют функции смотровых, располагаясь в точках непосредственного изменения направления движения нечистот. Поворот или изгиб канализационной трубы повышает вероятность образования засора; оперативно устранить проблему как раз и позволяет данный тип подземных сооружений;
2. Там, где ландшафт создает слишком большой уклон, либо же при пересечении с другими инженерно-техническими подземными сооружениями устанавливаются перепадные колодцы ;

Казалось бы – чем больше уклон,тем быстрее стоки покинут трубу. Но на самом деле избыточный уклон, как и его полное отсутствие, вредит канализационной системе — твердые фракции стоков, не поспевая за более жидкими, накапливаются, засоряя просвет трубы.

На фото — канализационный перепадный колодец со снятой крышкой.

1. Колодцы узловые объединяют несколько трубопроводов и позволяют осуществлять за ними контроль.

Регламентирующая документация

Пускай вас не удивляет тот факт, что СНиП 2.04.03-85 ГК СССР по делам строительства, утвержденный еще в 1986 году, по-прежнему регламентирует строительство канализационных сетей.

В наше время, а конкретнее – в 2012 году Минрегионразвития опубликовал Свод правил СП 32.13330.2012. По сути, это переработанная редакция СНиП 2.04.03-85, привносящая некоторые дополнения в текст.

Наряду с этим действует и СНиП 3.05.04-85, в котором уделяется больше внимания технологии прокладки и используемым материалам.

Размеры колодцев

Сечение

Возвращаемся к колодцам. Сечение железобетонных колец, из которых в большинстве случаев они сооружаются, зависит от двух факторов:

1. Сечения канализационной трубы, над которой он возведен;
2. Глубиной залегания.

По первому параметру:

Если глубина колодца превышает 3,0 м, то наименьший диаметр колец должен быть не менее 1,5 м.

Типовая высота колодца (его рабочая часть, измеряемая от лотка до крышки), равна 1,8 м. Вполне ожидаемо, что на эту величину влияет рельеф местности – либо в сторону увеличения, ибо уменьшения. К примеру, если глубина >1,2 м, то сечение не должно быть меньше 1м.

Глубина залегания

Относительно глубины залегания следует сказать лишь то, что эта величина зависит не только от климатических условий.

Следует учитывать и нагрузки на почву, например, при расположении трубы под проезжей частью. Цена ошибки очень велика – от вероятности замерзания трубы в зимние периоды до повреждения или разгерметизации канализации проезжающим над ней автотранспортом.

В отдельных случаях канализационные трубы могут укладываться в железобетонный лоток, а также дополнительно утепляться.

Расстояния по СНиП

Смотровые

Переходим к самому интересному – зная, о каком из типов колодцев идет речь, мы узнаем наибольшее и наименьшее расстояние между канализационными колодцами по СНиПу. Начнем со смотровых колодцев.

На практике расстояние определяется исходя из сечения канализационной трубы, соединяющей два колодца:

Диаметр (Ø) трубы, м	Мин. допустимое расстояние, м
0,15	35
0,20 – 0,45	50
0,50 – 0,60	75
0,70 – 0,90	100
1,00 – 1,40	150
1,50 – 2,00	200
Свыше 2,00	250 — 300

Поворотные и узловые

Конкретных значений относительно расстояний в регламентирующей документации для данного типа колодцев нет. Почему?

Чтоб ответить на вопрос, следует вспомнить, для каких целей они сооружаются:

1. Узловые – во всех места подсоединения канализационных труб;
2. Поворотные – во всех местах, где труба изменяет направление. Более того, они должны учитываться проектом в каждой точке изменения уклона ландшафта или сечения трубы.

Также играет роль и радиус поворота трубы :

1. Если Ø трубы превышает 1,2 м, то минимальный радиус поворота равен ее 5 Ø.
2. Если труба меньше 1,2 м, то радиус поворота равен ее Ø.

Капитан Очевидность подсказывает: для труб большого Ø в начале и в конце поворота в обязательном порядке сооружаются смотровые колодцы.

Теперь вы знаете, что конкретных цифр, указывающих на расстояние между узловыми и поворотными колодцами в СНиПе нет – все определяется индивидуально при проектировании канализационной сети того или иного объекта (дома, квартала, района).

Перепадные

Про перепадные колодцы следует рассказать подробнее. Такие сооружения устанавливаются в местах, где есть большая разница по высоте между входящей и выходящей трубами.

Сам же уклон труб наружной канализационной сети в первую очередь зависит от:

• Ландшафта;
• Подземных конструкций и сооружений, встречающихся на пути канализационного стока;
• Глубины залегания входящей трубы.

В тоже время конструкция перепадных колодцев тоже будет различной. Например, для снижения скорости потока конструкция колодца будет многоступенчатой. Нередки конструкции, где вместо труб используется простой канал, у которого задан требуемый уклон.

Трубы

Ø труб также оказывает влияние на расстояние между колодцами. Давайте выясним и этот нюанс.

При прокладке канализационной системы нужно учитывать следующие значения размеров сточных труб:

• 0,15 м для внутриквартальной сети бытового или промышленного назначения;
• 0,20 м для уличной сети канализационных стоков;
• 0,25 м для уличной ливневки.

Если в населенном пункте объем стоков >300 м3 в сутки, то наименьший диаметр для внутриквартальной и уличной сети — 150 мм.

Санитарно-защитные зоны

Еще об одном важном аспекте стоит упомянуть – это санитарно-защитные зоны, которые влияют на расположение канализационных колодцев. Параметры определяются производительностью и используемым типом сооружения.

Понятно, что простому застройщику такая информация мало что дает в плане практического применения. Поэтому я поясню параметры, которых обязательно нужно придерживаться, проектируя автономную канализацию частного домовладения.

Для примера возьмем ее производительность равной 15 кубометров в сутки:

• Для участка подземной фильтрации стоков санитарно-защитная зона составит 15 м;
• Для фильтрующей стоки траншеи или песчано-гравийного фильтра — 25 м;
• Не менее 5 м должно быть от фундамента до отстойника септика и не менее 8м до фильтрующего колодца.

На схеме указано 3 метра — это минимальное расстояние от канализации до фундамента коттеджа. Но речь идет об узловом колодце!

Юридическая и правовая ответственность

В законодательстве Российской Федерации предусмотрены меры наказания за нарушения требований СНиП по проектированию и укладке наружной канализации, а также прописана мера несения ответственности.

К числу ответственных за соблюдением норм и правил относятся следующие лица:

1. проектные организации – установлена ответственность за правильность планов, чертежей и всех предварительных расчетов по проектированию наружной канализационной сети;
2. заказчики и застройщики – установлена ответственность за подготовку к эксплуатации монтируемой канализационной сети. Сюда включаются: кадровые моменты, правильность подбора и работы оборудования, пуско-наладочные процессы, и т.п.;
3. НИИ – установлена ответственность за выданные данные по климатическим условиям в регионе, где осуществляется монтаж канализационной сети;
4. строительно-монтажные организации – установлена полная ответственность за соблюдением всех норм и правил при проведении строительно-монтажных работ и испытании законченного сооружения.

При проверке и выявлении нарушений для данных категорий лиц выносится постановление о привлечение их к административной, дисциплинарной и, в случае тяжких последствий, даже к уголовной ответственности.

В ходе расследований аварий, связанных с неправильной работой канализационной сети или ее поломкой, устанавливаются конкретные виновные лица и устанавливается степень вины каждого из них.

Не стоит думать, что ответственность возлагается только на лиц, проектирующих и возводящих объекты государственных и муниципальных систем наружной канализации.
Любой гражданин, который занялся самостоятельным проектированием и монтажом автономной канализационной сети также несет ответственность за нарушение требований СНиП и природоохранных законов.

Халатность или бездействие ответственного лица, несоблюдение действующих правил и норм, что привело к аварии или поломке либо создающее препятствие нормальной работе канализационного трубопровода, также классифицируется как нарушение со всеми вышеперечисленными последствиями для конкретного виновника.



Для начала необходимо узнать, какие есть типы резервуаров:

1. Смотровые – контролируют работу участков ассенизационных стоков и облегчают прочистку системы при образовании засорений.
2. Поворотные – помогают изменять направление движения сточных вод. Обеспечивают доступ к изгибам, в которых также могут образовываться засоры.
3. Перепадные - компенсируют большие или маленькие уклоны устройства, которые влияют на качество работы резервуара и способствуют скоплению в нем твердых фракций.
4. Узловые – устанавливаются в местах, где соединяются патрубки.

Например, согласно СНиП максимальное расстояние между смотровыми должно быть:

• если диаметр трубопровода 150 мм, то расстояние – 35 м;
• диаметр 200-450 мм – 50 м;
• диаметр 500-600 мм – 75 м.

Минимальное расстояние между канализационными колодцами смотровыми определяется при помощи размера патрубка, который соединяет конструкции. Подробнее рассмотрим диаметр в таблице.

Диаметр,мм	Наименьшее расстояние
150	35
200-450	50
500-600	75
700-900	100
1000-1400	150
1500-2000	200
свыше 2000	250-300

То есть, так как смотровые резервуары обеспечивают полный доступ к ассенизационной системе, то они должны иметь максимально большую длину патрубков. От фундамента устройство располагается в 12 м, между смотровыми шахтами в 15 м. При обустройстве прямолинейной системы промежуток увеличивается до 50 м.

Если же это поворотный резервуар, которые монтируются на изгибах системы трубопроводов, то должны соблюдаться следующие условия:

• Промежуток определяется общей длиной прямолинейных участков между изгибами патрубков.
• Если длина данного участка больше, чем указано в нормативном документе, то необходимо дополнительно монтировать колодцы.

Определяют необходимый промежуток промеж устройств канализации чаще всего специалисты, так как именно они высчитывают необходимый уклон при укладке трубопровода, который влияет на монтаж поворотных систем.

В случае с перепадными резервуарами, которые устанавливаются на грунтах, где есть склоны, и обязательно учитывается уклон закладываемых патрубков, то максимальная глубина перепадов должна быть не больше 3 м. Устанавливаются конструкции в местах изгиба патрубков, поэтому в принципе просчитывать необходимый промежуток между шахтами необходимо в соответствии с формированием изгибов трубопровода. Важно учесть, что если вы сооружаете многоступенчатую перепадную конструкцию, то вам необходимо уменьшить промежутки между местами, где изменяется высота. Точка перепадов должна быть от 1,5 до 2 м в данном случае.

При установке узлового резервуара, нужно учесть оборудование веток канализации, сечения определяются при помощи сечения трубопровода.

1. Патрубок имеет дм до 600 мм – тогда расстояние 1 м.
2. 700 мм – 1,25 м;
3. 800-1000 мм – 1,5 м;
4. 1200 мм – 2 м.

Если же глубина больше 3 м, тогда самый меньший диаметр равен 1,5 м.

Расстояние между канализационным колодцем и водопроводным колодцем должно быть как минимум 30 метров, чтобы ассенизационные сточные воды не влияли на чистоту воды. Также участок, на котором будет проведен монтаж системы водопроводных устройств, должен быть как минимум в 50 м от мест загрязнений, таких как

Заключение

В систему канализации входят смотровые, перепадные и поворотные установки, которые выполняют необходимые функции, такие как обеспечение доступа к ассенизационной конструкции и возможность очистки возможных засорений. Для того чтобы устройства были установлены максимально удобно и чтобы к ним был всегда обеспечен доступ, очень важно учитывать необходимый промежуток промеж резервуаров, который соответствует всем санитарным нормам, предусмотренным законодательством.
