Перекрытие первого этажа в доме с мансардой. Правила создания надежного пола на мансарде в частном доме

Мансарда представляет собой помещение, расположенное вместо подчердачного пространства, т.е. под крышей. Благодаря функциональности и экономии квадратных метров, владельцы домов всё чаще используют такие проекты. Важный момент благоустройства помещения является утепление потолка мансарды.

Схема правильного утепления: создание кровельного пирога

Правильно утепление мансарды предполагает использование материалов с низким уровнем теплопроводности и дополнительных изоляционных слоев от воды и пары. Именно эти параметры впоследствии станут надежной защитой комнаты от внешнего атмосферного воздействия.

Безусловно, создание системы способствует забору свободных метров помещения, но при корректном расчете, с учетом СНиПов и других регламентов позволяет не превышать в существенной мере толщину стропил. Таким образом, можно создать утеплительный «пирог», утопленный в каркас дома.

Первым слоем при утеплении потолка чердака является теплоизоляция. Сделать её можно своими руками, тем самым снизив расходы. Повышенное внимание уделяется этому слою ввиду того, что через крышу дом теряет высокий уровень тепла. Соответственно, это влечет повышение платы за теплоэнергию.

Далее, для гидроизоляции используют ПВХ-пленки, пропускающие пар, однако не дающие проникать в помещение воде. Гидроизоляция защищает утеплительные материалы от осадков, проникающих в дом и конденсата, образующегося внутри.

В некоторых случаях гидроизоляция и пароизоляция проводится по отдельности. Актуально это лишь для климата с повышенной влажностью. К примеру, на Юге России изоляцию пара и воды выполняют в один слой.

Завершающим этапом схемы утепления является декоративная обшивка. В этом случае, владелец дома выбирает материалы на свой вкус и кошелек. Популярным материалы являются - гипсокартон, плиты ДСП и ОСБ.

Технология создания утеплительного «пирога»

Утепление потолка в доме с мансардой выполняется, согласно следующего регламента:

  1. Проверка системы стропил на наличие дефектов, повреждений, трещин. При обнаружении, следует устранить участки и восстановить.
  2. При помощи степлера для строительных работ закрепляется изнутри по всему периметру потолка гидроизоляционный материал.
  3. Установка плит (рулонов, сыпучей смеси) между стропильной системы. Если используется сыпучий утеплитель, то нужно предварительно ниши разделить проволокой для образования ячеек. При использовании в качестве утеплителя минеральной ваты, дополнительным крепежом могут служить скобы из металла.
  4. После теплоизоляционного слоя устанавливается пленка для изоляции пара.
  5. Декоративная обшивка.

Холодная крыша: особенности, методы утепления

Термин «холодная кровля» возник по причине отсутствия структуры «пирога». То есть в этом случае, применяется самый простой вариант конструкции. Обусловлено это низким расходом бюджета и сокращением времени на возведении конструкции.

Такой вид крыши оптимален для дальнейшего обустройства подсобных помещений. Что касается жилых комнат, то придется создавать «пирог» внутри комнаты.

Если необходимо утепление потолка мансарды с холодной кровлей, то понадобиться качественно выполнить гидроизоляционные работы. Помимо этого, пол комнаты должен иметь надежную основу и резервуары для сбора конденсата.

Существуют два конструкционных метода по утеплению. Первый заключается в монтаже материалов со стороны чердака и тогда жилые квадратные метры не будут задействованы. Второй - изнутри комнаты, при котором тратиться свободное пространство.

ТОП-3 лучших материалов для утепления мансарды

Учитывая требования к благоустройству мансарды, следует выделить три основных типа теплоизоляторов:

  1. Популярными материалами для чердака считаются те, в основе которых минеральная вата.
  2. Второе место занимает эковата на основе целлюлозы.
  3. Экструдированный пенополистирол занимает третье место и основывает на экономии средств и простоте монтажа.

Эти теплоизоляторы находятся в одном ценовом сегменте. Но при этом, каждый из представителей оснащен преимущественными техническими параметрами и имеет недостатки, учитывающиеся пли планировании укладки теплоизоляции.

Эксперты отмечают, что мансарду можно обустроить своими руками, использую недорогие средства. В том числе - пенопласт, обладающий высокими показателями изоляции тепла снаружи фронтона или для лагового напольного покрытия.

По своим параметрам и в соотношении цена-качество, оптимальным выбором для утепления потолка чердака является минвата. Она обладает теплопроводностью в 0,035 Вт/мк, низким уровнем гидрофобности (при погружении в воду материала на сутки впитываемость влаги составляет не более 1%) и высоким эксплуатационным сроком.

Отвечаю по-порядку:

1. По закреплению утеплителя. (участки 1-2 и 6-7) Там же у Вас горизонтальная поверхность, я правильно понимаю? Поэтому нужно просто выровнять опилки и именно "просто положить сверху утеплитель" :-), никак его не закрепляя. Утеплитель будет свободно лежать поверх опилок.

Будут ли мокнуть опилки при утеплении эппс (и пенопластом, они практически одинаковые по паропроницаемости). Смотрите, тут вот как получается: сейчас, у Вас через эти опилки проходит влажный теплый воздух из комнаты внизу. Действительно, если мы укладываем сверху эппс или пенопласт (они практически пароНЕпроницаемые), то мы "закрываем" выход влажному воздуху. Конечно, слой утеплителя негерметичный, материал (и пенопласт, и эппс) будут уложены в два слоя, между плитами стыки, через эти стыки воздух сможет выходить. Но негерметичные стыки- это и дополнительные теплопотери. Учитывая все это, лучше (если это возможно) вытащить опилки, положить пароизоляционную пленку , затем положить опилки,затем положить эппс или пенопласт и проклеить стыки плит скотчем. Их (эппс и пенопласт) можно ничем сверху не закрывать , они не набирают в себя влагу, то есть, если даже под крышей будет влажный воздух,- это не страшно.

Если утепляем ватой. Процесс прохождения теплого влажного воздуха через перекрытие происходит так же, как написано выше: воздух проходит через опилки, потом он проходит через вату (она паропроницаемая) и выходит в подкровельное пространство. Вроде бы, всё неплохо, но меня в этом случае смущает этот "свободный проход" влажного воздуха. Объясню подробнее: когда кирпичную стену снаружи утепляют ватой, сверху штукатурят, например,- то влажный воздух тоже свободно (в такой стене нет пароизоляции) проходит через стену. Стена даже в рамках одних суток успевает много раз немного намокнуть- и полностью высохнуть,- и это совершенно нормально. В Вашем случае имеем не стену, а перекрытие, где и опилки, и вата,- паропроницаемые. Я опасаюсь, что, "немного намокнув" они не высохнут полностью (как стена), так как нет прямого доступа солнца и наружного воздуха. Поэтому (извините, что так затянуто, по другому не могу объяснить:-)), в случае утепления ватой , лучше сделать так: убрать опилки, постелить пароизоляционную пленку , положить опилки, положить вату, сверху, на вату- паропроницаемую супердиффузионную мембрану (с паропроницаемостью от 1000 г\м2 за сутки и выше). Мембрану можно класть прямо на вату.

Примечание. Я правильно понимаю, что у Вас сейчас нет никакой подкровельной гидроизоляции? Просто оцинковка и все, ни пленки, ни рубероида? Просто если бы какая-то гидроизоляция была, то не нужно было бы закрывать вату мембраной. И еще. Кровля из оцинковки- надежная, не спорю, но в случае даже мелкой протечки, без подкровельной гидроизоляции,- вода начнет проникать в стену (там, где крыша примыкает к стене), и стена начнет мокреть.

2. Нужно ли убирать опилки из перекрытия над мансардой (участок 3-5). При любом утеплении (и ватой, и эппс, и пенопластом) лучше убрать опилки, положить пароизоляционную пленку, затем опилки, затем утеплитель. Только вату- накрыть мембраной (как на участках 1-2 и 6-7, выше я описываю), а пенопласт или эппс- можно не накрывать.

3. Что такое специальная минвата под штукатурку. Позиции минеральной ваты отличаются по плотности и по сферам применения. Вам, если Вы решите фронтон из бруса утеплять ватой, и сверху штукатурить,- нужна позиция минеральной ваты с плотностью от 135 кг\м3 и выше. Материал должен быть предназначен для внешних штукатурных работ, это нужно оговорить при покупке.

Можно, утеплившись, не штукатурить по утеплителю, а зашить утеплитель облицовкой. Тогда нужно применять вату (можно минеральную плотность 45-50 кг\м3, можно из стекловолокна, плотность 14 кг\м3) , сверху на вату монтировать ветрозащитную супердиффузионную мембрану (с паропроницаемостью от 1000 г\м2 за сутки и выше), затем облицовку (сайдинг, вагонка и тд).

4. Да, Вы совершенно правильно поняли. Если утеплять в дальнейшем первый этаж, то можно пользоваться цифрами для второго этажа.

Нас спрашивают:
З дравствуйте. Подскажите пожалуйста как быть. Вопрос 1: дом из газоблока. Размеры комнаты 8 (длина) на 6.5 (ширина). Хочу сделать деревянное перекрытие между 1-м этажом и мансардой из бруса 150 на 200 на 75-80 см. На расстоянии 10см. На мансарде будут стены из газоблока в 10 см.толщина блока. Вопрос: не слабое ли перекрытие? И вопрос 2: в этой же комнате проем под окно 235 на 152 см. как лучше укрепить или сделать армопояс? Спасибо.

Мы отвечаем:
К ак я понял, перекрытие из балок с шагом 75-80 см, а 10 см это опирание на газоблок. Шаг нормальный, если особой нагрузки не будет (только жильцы, обычная для мансарды мебель) то более чем. Но вот для пролета 6,5 м высоты балки 200 мм маловато. К тому же деревянные балки такой длинны довольно редки в продаже. В подобном случае используют клееный брус высотой сечения порядка 250 мм. По прочности хватит и сечения высотой 200 мм, а вот насколько при этом перекрытие будет жестким, вопрос. В подобных случаях нужно выполнять расчет в зависимости от нагрузки.

Опирание 10 см мало, для газоблока надо не меньше 15 см. По хорошему, не просто опирать балку на газобетон, а выполнить монолитную подушку, для предотвращения смятия блока в месте опирания. Размер подушки такой же как у газоблока или немногим меньше. В нее сразу при бетонировании завести анкер для крепления балки.

Как вариант, конструкция всей мансарды выполняется общей с перекрытием, т.е. балки перекрытия опираем на мауэрлат.

С точки зрения теплотехники толщина 10 см для наружных стен даже на мансарде мало, нужно дополнительное утепление. Впрочем, смотря в каком регионе Вы проживаете.

Что до окна, то не совсем понятно, что значит укрепить? И где предполагается устраивать армопояс? Армопояс это замкнутый бетонный контур (потому и пояс) обычно по верху стены. Нередко его устраивают по фундаменту из сборных элементов. Как завершающий этап стен самого дома из газоблоков, это решение весьма хорошее, в этом случае опирание балок перекрытия можно выполнить именно на бетонный пояс. Что до надежного размещения оконного блока, то обычно при устройстве мансарды они помещаются в фронтонах, являющихся частью каменной «коробки» здания. Перемычки при этом устраиваются ж.бетонные, металлические или даже деревянные.

Если же фронтоны выполняют из материалов непрочных, т.е. заполнение фронтонов способно нести лишь собственный вес, то для оконных блоков устраивается отдельный каркас, обычно деревянный, надежно связанный со стропильной системой крыши. Окна выходящие на скат крыши это отдельный разговор, тут конструкция гораздо сложнее, в двух словах не расскажешь.

Из литературы, где подробно и качественно рассмотрены подробности строительства домов с деревянными конструкциями можно рекомендовать: 3. А. Казбек-Казиев, «Архитектурные конструкции», Москва, «Высшая школа» 1989 г.
Можно еще рекомендовать книгу А.В. Шепелева «Как построить сельский дом». Общие принципы там изложены достаточно подробно. Можно использовать и более современную литературу, в сети можно скачать и того же Рыженко В.И. «Строительство дома от фундамента до крыши» и пр.

Наличие мансарды в доме открывает перед хозяевами новые возможности. Во-первых, это помогает придать стильный внешний вид строению в целом, а во-вторых – рационализирует и увеличить жилое пространство. При условии соблюдения всех правил, мансарда может использоваться в роли полноценного жилого этажа. Особое внимание при возведении мансарды стоит уделить обустройству пола. Чтобы пол второго этажа отвечал гос.нормам, был прочным и надежным, необходимо в ходе строительных мероприятий следовать установленным правилам.

Перед тем, как приступить к работе по созданию качественного и теплого пола в надстройке, следует знать о главных особенностях такого помещения:

  • может иметь любую геометрию, все зависит от выбора типа кровли. Это могут быть ломаные, симметричные или асимметричные конструкции. Расположение подкровельного пространства может быть как по всей длине, а также располагаться по одну сторону продольной оси.
  • Расположение мансардного этажа может простираться на всю квадратуру здания или же на какую-либо его часть. Если выступ ограничен, тогда такое помещение ложится на вынос консоли.
  • Планируемый проект зависит от нескольких факторов. Главный параметр – архитектура всего сооружения и несущая способность стен дома.

Совет! Чтобы обустроить на мансардном этаже пол, потолок и стены, специалисты рекомендуют выбирать относительно легкие стройматериалы, чтобы не утяжелять конструкцию всего дома.

  • Как правило, площадь мансарды большая, поэтому важно в ходе обустройства избегать теплопотерь. Несмотря на тот факт, что нижняя плоскость не контактирует с внешней средой, площадь нуждается в качественной теплоизоляции.

Мансарда может иметь любую конфигурацию, что открывает новые возможности для интересных дизайн-проектов. Кроме аспекта рационализации и увеличения полноценного жилого пространства, мансардный этаж экономичен. Практика показывает, что строительство мансарды стоит дешевле, чем возведение полноценного этажа такой же площади. Кроме функциональных преимуществ, нельзя не сказать об эстетике. Мансарды придают всему зданию более выразительный и необычный вид. Понимая особенности возведения мансардного этажа в частном доме, можно во время планирования учесть все важные моменты при обустройстве пола, чтобы в дальнейшем избежать ошибок и дискомфорта. Особое внимание следует уделить утеплению пола.

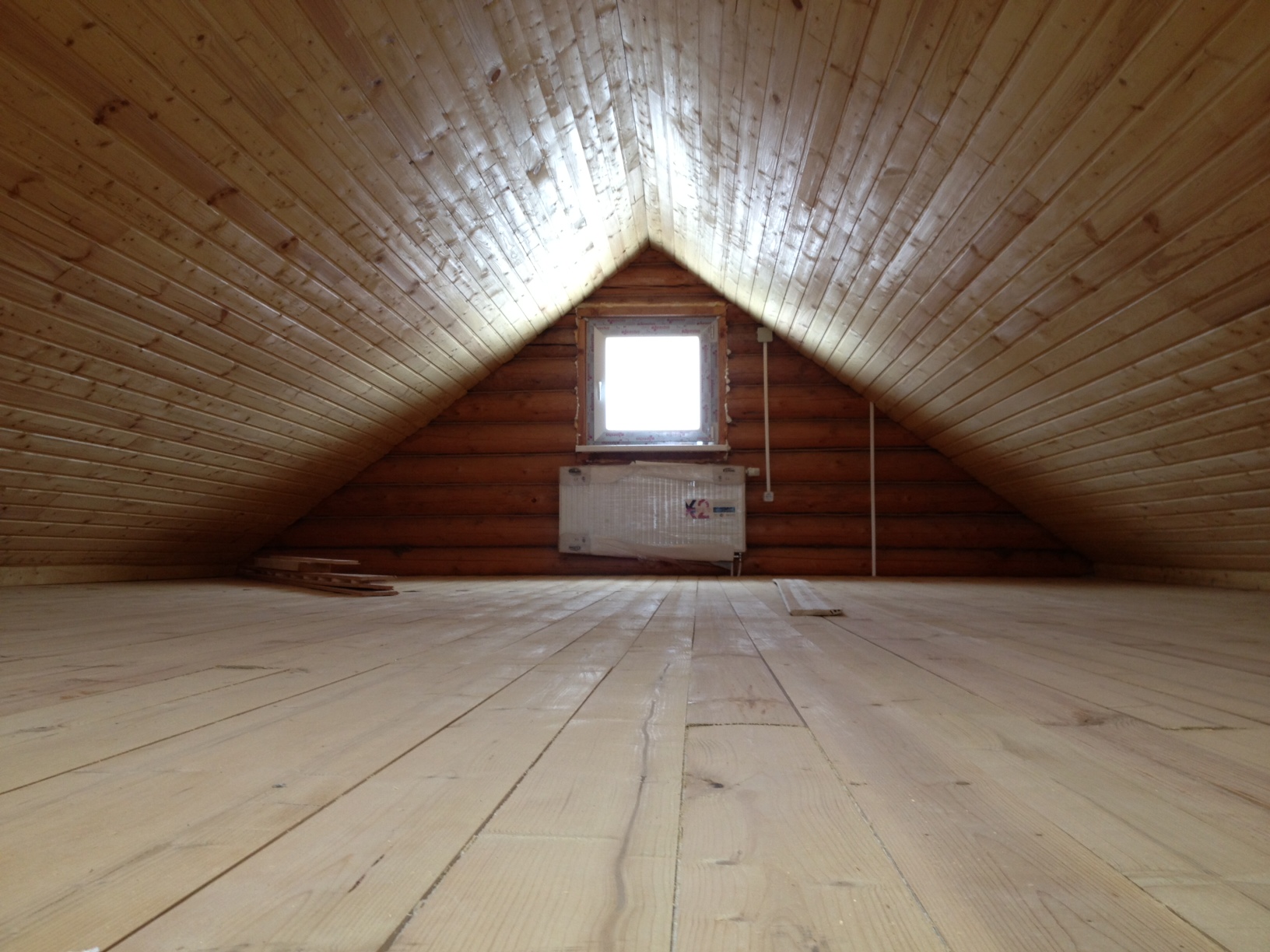

Обустройство нижней плоскости

В силу конструктивных особенностей мансарды, при обустройстве пола нужно помнить, что для подъема на второй этаж потребуется оборудовать люк, который впоследствии соединится с лестницей. Для этого нужно выбрать его месторасположение и оставить достаточно места для его устройства. Алгоритм обустройства нижней плоскости мансардного этажа следующий:

  1. Производим уборку для подготовки основания. Для этого с поверхности мы убираем мусор, инструменты и посторонние предметы.
  2. Следующий шаг – проверка перекрытий на прочность. Для чего это нужно? Именно на перекрытия приходится основная эксплуатационная нагрузка, поэтому убедиться в их прочности и надежности крайне важно. Тщательно обследуем балки на целостность и отсутствие гниения.
  3. Производим подготовку деревянных лаг. Их укладка – основополагающий этап, работа зависит от нескольких факторов. Выбор сечения лаг и расстояние между ними в процессе укладки зависит от шага перекрытий, а также толщины доски. Длина лаг должна соответствовать размерам подкровельного помещения.
  4. Инсталляция крайних опорных планок. Монтаж и закрепление производится при помощи саморезов или гвоздей. Закрепляются планки непосредственно к фронтону или же боковым перегородкам. Принцип монтажа обусловлен расположением кровельной конструкции.
  5. Необходимо по краю предполагаемого люка пустить прочную перекладину. Чтобы крепление было надежным, можно использовать стальные уголки.
  6. После окончательного определения месторасположения люка для входа на мансардный этаж, устанавливаются остальные лаги с учетом особенностей конструкции. При этом деревянные перекладины должны располагаться в одной плоскости.


Нужно помнить, что пол в мансарде – это потолок для нижнего этажа в доме. Поэтому надежность перекрытий и качественное обустройство станут залогом комфорта и безопасности для всех домочадцев. На этом этапе подготовительные работы по обустройству пола завершены. Можно переходить к не менее важной части работы – утеплению.

Выбор утеплителя

Выбирая прокладку для пола на мансардном этаже, нужно избегать утяжеления конструкции. На рынке представлено множество материалов для утепления зданий. Какой из них оптимален для , следует разобраться подробно. Мы помним, что потолок нижнего этажа является одновременно основанием для мансардного. Поэтому тяжелых утеплителей следует избегать, так как они оказывают чрезмерную нагрузку на потолочные балки и перекрытия. Специалисты рекомендуют следующие утеплители:

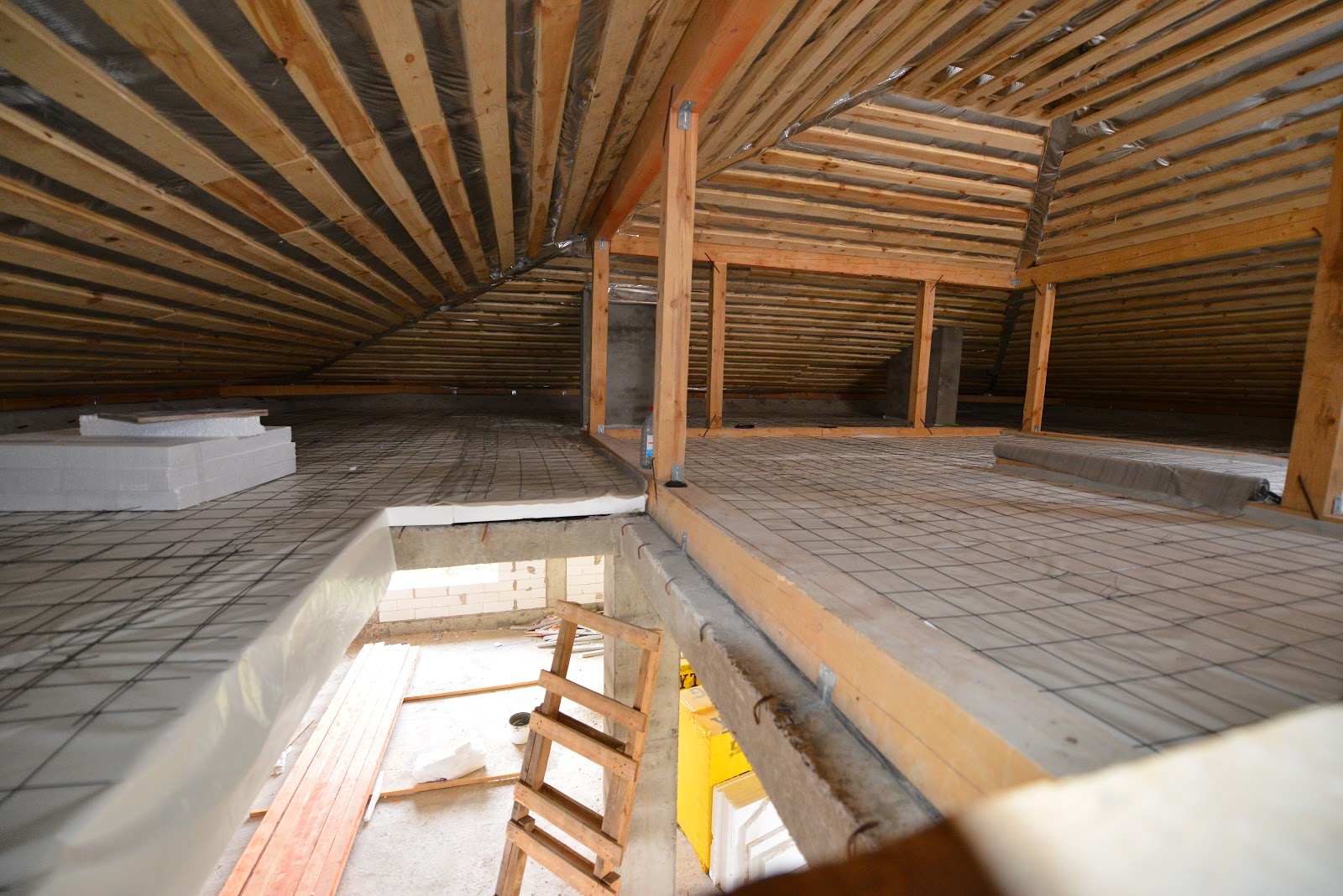

  1. Пенопласт – наиболее простой способ утепления пола. Преимущества:
  • ценовая доступность;
  • отменная теплопроводность;
  • влагостойкость и биологическая устойчивость;
  • простота монтажа.

Кроме плюсов использования пенопласта в качестве утеплителя для пола в мансардах есть и минусы. Материал обладает низкими показателями паропроницаемости, мало прочен, а также является благодатной средой для грызунов.


  1. Полистирол экструдированный. Представитель современного поколения утеплителей для пола, который обладает следующими преимуществами:
  • высокие показатели влагоустойчивости;
  • низкий порог теплопроводности;
  • пазовая система крепления.

К минусам можно отнести высокую стоимость материала и низкие показатели паропроницаемости.


  1. Минеральная вата – оптимальный выбор для утепления пола в мансарде. Плюсы использования:
  • материал пожаробезопасен;
  • имеет низкие показатели теплопроводности;
  • влагоустойчив;
  • экологически безопасен для домочадцев.

К минусам можно отнести высокую стоимость и наличие стыков при укладке. Щели и стыки, которые могут получиться в результате монтажа, нужно заделать специальными мастиками.


  1. Керамзит – один из наиболее эффективных материалов для утепления полов. Данный утеплитель – бюджетный вариант с хорошими характеристиками. Плюсы:
  • легковесность;
  • максимальное заполнение пустот;
  • экологическая безопасность.

Важно! Выбирая керамзит для утепления пола в квартире иди полумансарде, нужно учитывать его усадку, коэффициент равен 1,15.


Классикой утепления считается стекловата. Но, наряду с более безопасными и ее характеристики не идеальны. Выбирая утеплитель для пола, нужно исходить не только из финансовых возможностей, но также из аспекта долговечности. Как говорится, скупой платит дважды! Поэтому экономия в мероприятиях по утеплению пола мансарды не уместна.

Утепление пола в мансарде

Обустройство пола в надстройке – важный этап. В процессе необходимо исключить любые ошибки, которые могут привести к негативным последствиям. В результате неправильного монтажа может пострадать потолок нижнего этажа дома. Алгоритм работы по утеплению полов включает несколько этапов:

  1. Создание качественного пароизоляционного слоя. Для этого вся подготовленная поверхность покрывается специальной пленкой. Это необходимо для того, чтобы избежать накопления конденсата с нижнего этажа. При укладке покрытия нужно делать напуск полотен в 15-20 сантиметров.
  2. Монтаж утеплителя. В промежутки между лагами укладывается утеплитель. Важно следить за образованием зазоров между плитами, поэтому рекомендуется делать напуск в 2 сантиметра.
  3. Сверху на утеплитель укладывает следующий слой пароизоляционной пленки. В данном случае монтаж производится на ровной поверхности, а материал закрепляется на лагах скобами или гвоздями.
  4. Готовится обрешетка для укладки напольных досок.
  5. Сверху перекладин производится укладка деревянного настила. Можно использовать шпон или обрезные доски. Стыки между планками скрепляются скобами, саморезами или гвоздями. Такой настил называют черновым полом.
  6. Производится финишная отделка пола.


При использовании в работе древесины, следует уделить внимание антисептической и противопожарной обработке. Это поможет предотвратить гниение в результате попадания влаги, повысит уровень пожаробезопасности в помещении.

Важно! Между слоями гидро- и пароизоляции необходимо создать воздушную прослойку в 50 миллиметров. Это поможет увеличить эксплуатационный срок пола в мансарде!

Выбирая материалы для обустройства пола, предпочтение стоит отдать маловесным, энергосберегающим, паронепроницаемым и звукоизолирующим.

Устройство полов на втором этаже.

Существует несколько основных правил по созданию качественного, долговечного и надежного пола на мансардном этаже:

  • Основное внимание уделяется герметизации всей конструкции. Для этого все стыки, углы или щели обрабатываются смазками-герметиками или изолирующей лентой.
  • В случае монтажа наливного пола, поверхность предварительно грунтуется. Для идеально ровного пола используется самовыравнивающаяся смесь, разбавленная водой в правильной пропорции. На такой пол можно уложить плитку, ковролин, ламинат или любое другое декоративное покрытие.
  • Не стоит оставлять пространство между лагами пустым. Если не заполнить пустоты, пол может резонировать громким гулким звуком. Для заполнения пространства можно использовать сыпучий утеплитель, пенополистирол в гранулах или крошку керамзита. Такой прием помогает выполнить одновременно звукоизоляцию и утепление.
  • Делать утепление пола лучше двухслойным способом. При этом выполняется перевязка швов и балок толщиной не менее 150 миллиметров.


Обустройство пола зависит от того, из какого материала выполнены перекрытия в доме. Это могут быть деревянные балки или железобетонное перекрытие. В работе по обустройству пола следует уделить не только выбору качественных материалов, но и технике безопасности. Узнав все детали и пошаговый алгоритм действий, можно выполнить всю работу своими руками не менее качественно, чем это сделают профессионалы с опытом.

Правильное утепление мансарды и потолка чердака.

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда - доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны е или звукоизоляционны е материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны й слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны х или звукоизоляционны х материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционно й пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны й слой (обычно используют привычные теплоизоляционны е материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны е мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла - стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м 2) с временной (эксплуатационно й) нагрузкой (200 кг/м 2). Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м 2 . Для чердачных неэксплуатируемы х перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м 2 . Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопаснос ть.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционно го материала, вариант подшивки досок снизу предпочтителен. Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционно й пленки

Поверх тепло- или звукоизоляционно го слоя укладывают гидроизоляционну ю пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционну ю пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.
