Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

анализ грунтов в зоне строительства;
площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

рассчитать площадь подошвы одной сваи;
полученный результат умножить на сопротивление (4);
общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

в один ряд – 1,33 м;
в два ряда – 2,67 м.

Особенности размещения свай под деревянный дом

В деревянных домах несущими кроме наружных стен могут быть и внутренние. Под них также устанавливаются опоры. Расстояние между сваями фундамента для деревянного дома в месте установки внутренних несущих стен уменьшают примерно на 30% по сравнению с наружным периметром.

Расстояние между сваями фундамента в каркасном доме из дерева не должно превышать трех метров.

Следовательно, под внутренними стенами шаг опор будет равняться:
3 * 0,7 = 2,1 (м)

С каким шагом устанавливаются винтовые сваи

Винтовые сваи используются под строительство легких сооружений, особенно, если они – самодельные. На них часто монтируются заборы из различных материалов.

Если вы решили обнести свои владения забором из сетки-рабицы, расстояние между сваями свайно-винтового фундамента должно быть не более 3-3,5 метра.

Расстояние между винтовыми сваями фундамента более тяжелого забора, сооруженного из дерева или профлиста, составляет максимум 3 метра. А если в регионе имеют место сильные ветры, лучше шаг опор уменьшить до 2,5 метров.

Вышеизложенные сведения помогут домашнему мастеру построить надежный свайный фундамент. Однако надо помнить, что профессиональный расчет параметров свайного фундамента обычно приводит к экономии материалов и трудозатрат.

Видео о плюсах и минусах свайных фундаментов.

Это решение, позволяющее получить надежную и эффективную опорную конструкцию на проблемных или слабонесущих грунтах.

На территории России таких регионов много, поэтому технологии создания свайных оснований являются популярными и хорошо изученными.

Одним из удачных конструкционных вариантов считаются винтовые сваи, позволяющие быстро и щадящими методами получить надежное основание без нежелательных воздействий на постройки, расположенные поблизости.

Возможности винтовых свай делают их популярными и распространенными, а возможность самостоятельного строительства только усиливает эти качества.

Рассмотрим один из важных рабочих моментов - выбор оптимального расстояния между опорами.

Шаг винтовых свай напрямую зависит от их количества, которое рассчитывается по несущей способности единицы.

Основными факторами влияния в данном случае являются :

Несущая способность грунта.
Диаметр ствола и размер лопасти.
Глубина погружения, наличие прямого контакта с плотными слоями грунта.
Величина нагрузки.

Расстояние между винтовыми сваями определяется во время создания проекта, поскольку это расчетная величина, от которой зависит большинство параметров конструкции всех элементов основания, расположенных на поверхности.

Допустимая нагрузка на сваю обычно бывает указана производителем в паспорте, но это значение нельзя использовать при подсчете .

Оно не учитывает геологических особенностей и условий эксплуатации, являясь чисто информационной величиной.

Особенности грунта на участке

От параметров грунта во многом зависит прочность и надежность контакта ствола и лопастей каждой сваи с прилегающими слоями. Согласно требованиям СНиП, для анализа грунта необходимо произвести пробное бурение, лабораторные исследования состава и свойств грунтовых слоев.

Кроме того, рекомендуется установка эталонных свай, способных на практике продемонстрировать несущую способность сваи и величину сопротивления нагрузкам. На практике большинство исследований ограничивают пробным бурением и визуальным определением качества грунта.

Глубина залегания плотных слоев и их состав определяются по сопротивлению грунта при бурении .

ОБРАТИТЕ ВНИМАНИЕ!

Опытный бурильщик способен оценить состояние грунта не хуже, чем специалист-геолог, однако, если есть возможность выполнить качественный анализ грунта, пренебрегать ей не следует.

Расчет нагрузки

Нагрузка на основание является суммарной величиной, сложенной из следующих значений :

Вес дома со всеми конструкциями, перекрытиями и прочими конструкционными элементами.
Величина снеговой нагрузки на кровлю в зимний период.

Вес дома - расчетная величина, которую получают сложением веса стен, крыши, перекрытий и прочих элементов. Все необходимые данные можно взять из приложений СНиП, умножая удельные величины на площади или объемы существующих конструкций.

Эта стадия расчетов самая продолжительная, важно не пропустить никакие конструкции, учесть все элементы. Необходимо проявить максимальную внимательность и последовательно сложить вес всех частей дома.

Снеговая нагрузка определяется путем умножения общей площади кровли на величину удельного снегового давления (на м2) . Эта величина имеется в приложениях СНиП, выбирается соответствующий регион и получаются нужные данные.

Тем же способом определяется ветровая нагрузка, весьма актуальный параметр для некоторых регионов.

Эксплуатационная нагрузка - это вес людей, мебели, бытовой техники и прочего имущества, находящегося в доме. Пренебрегать этими значениями не следует, поскольку они значительно изменяют общую величину нагрузок.

Общую расчетную сумму нагрузок следует увеличить на 10-15 %, чтобы иметь некоторый запас несущей способности основания. Это может компенсировать возможную дополнительную нагрузку от веса обшивки или иных элементов, не учтенных ранее.

Основные схемы размещения на фундаменте

Существуют различные схемы размещения свай :

Одиночные.
Свайный куст.
Свайное поле.
Свайная лента.

Выбор схемы определяется конфигурацией постройки и порядком распределения нагрузок. Отдельные сваи используются для создания точечных опор под столбы или иные элементы минимальной площади.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке . Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок .

Как правильно рассчитать расстояние

Существует много разных методик расчета винтовых свай. Большинство из них некорректно и не дают никакого полезного результата . Грамотный расчет можно сделать, руководствуясь СП 50-102-2003, где изложены все необходимые формулы и методики.

Проблема в том, что простых способов не существует, придется производить достаточно сложные вычисления с высокой вероятностью ошибки. Поэтому необходимо обращаться к специалистам или, как минимум, использовать онлайн-калькуляторы, позволяющие получить нужные значения буквально за пару минут и совершенно бесплатно.

ОБРАТИТЕ ВНИМАНИЕ!

Браться самостоятельно за расчет фундамента, не имея соответствующей подготовки и опыта, настоятельно не рекомендуется из-за высокой вероятности ошибок и неправильного употребления различных специальных значений.

После этого по линиям размещения нагрузки (несущих стен) распределяют сваи, исходя из их количества.

Иногда, при равномерном распределении веса по всем опорам, поступают просто - вычисляют общую длину несущих стен и делят ее на расчетное количество свай.

Например :

Вес дома - 300 т. Номинальная нагрузка на сваю - 5 т (ВС-108).

Общее количество свай :

300: 5 = 60 шт.

Общая длина опорных линий - 40 м.

Тогда расстояние между соседними сваями будет :

60: 40 = 1,5 м.

Минимальное и максимальное значение между опорами

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета . По всем расчетам максимум всегда определяется как 3, в некоторых случаях - 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Оптимальное значение

Однозначно указать оптимальное расстояние между соседними сваями винтового фундамента очень сложно. Необходимо учитывать массу специфических факторов, свойственных только данному участку, постройке и прочим условиям строительства и эксплуатации.

Однако, существуют определенные пределы, ограничивающие минимум и максимум шага между винтовыми опорами. По логике, оптимальным расстоянием должно быть среднее значение, однако в реальности ситуация выглядит несколько иначе.

По результатам экспериментов и практических испытаний выявлено, что оптимальным расстоянием является 2 м . Это значение подходит практически ко всем видам и типоразмерам свай, используемых в индивидуальном строительстве.

Оптимальное значение не должно использоваться как некое универсальное число, подходящее в любом случае. Каждый проект должен рассчитываться в индивидуальном порядке.

Полезное видео

В данном видео вы узнаете, как произвести расчет расстояния между сваями в винтовом фундаменте:

Заключение

Параметры винтового фундамента - весьма сложный и спорный вопрос. Он усиленно обсуждается, но дискуссии редко бывают продуктивными, поскольку в каждом случае имеются свои условия, вес и материал дома, размеры, тип грунта и т.д.

Большое число факторов влияния затрудняет выработку общих правил, позволяющих всем желающим достаточно точно рассчитывать размеры основания, расстояния между опорами и прочие нюансы.

Решение этого вопроса правильнее всего поручать профессионалам, имеющим опыт и соответствующие навыки.

Вконтакте

Как правило, специалисты начинают проектирование свайно-винтового фундамента из расчета количества свай, выбора их параметров и размещения на схеме с наружной и внутренней стороны дома . Также для гарантии качественной работы необходимо тщательно размерить расстояние между сваями. Весь этот процесс можно выполнить самостоятельно, тем более что существует упрощенный расчет основы с применением свай.

Способы расчета

Основными элементами данного типа основы являются винтовые сваи из металла, длина и диаметр которых могут отличаться в зависимости от технологических требований и предполагаемой нагрузки, которую они должны будут выдержать. В специализированных компаниях и проектных бюро можно заказать профессиональный сложный расчет свайно-винтовой основы, в который будут внесены различные параметры и особенности конструкции, а также учтена несущая способность почвы на участке, отведенном под постройку будущего дома. Мы же предлагаем воспользоваться упрощенным вариантом и провести расчет винтовых свай, опираясь на практический опыт устройства подобных сооружений.

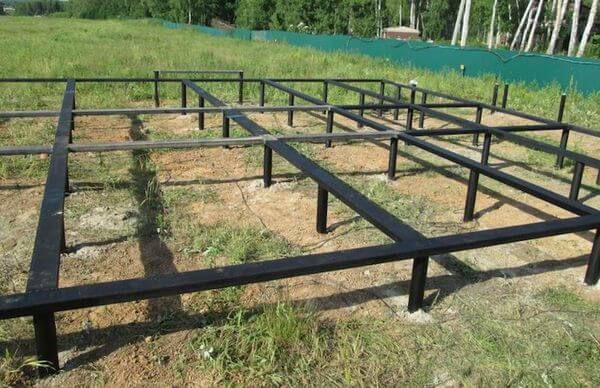

Варианты ростверков для винтовых свай

Определение диаметра опор

Винтовые сваи, которые применяются при монтаже фундамента под жилые и хозяйственные постройки, имеют диаметр 57, 76, 89 и 108 мм . Этот параметр подбирается в зависимости от того, какой вес будет иметь готовое сооружение:

57 мм – используют для строительства самых простых и легких конструкций (заборы и ограды из сетки рабицы);
76 мм – выбирают в качестве основы под легковесные хозяйственные постройки или заборы из дерева или профнастила. Несущая способность таких элементов не превышает 3000 кг;
89 мм – применяют там, где несущая нагрузка не будет превышать 5000 кг. Это отличное решение для возведения одноэтажного здания (каркасного или щитового), бань, летних кухонь, сараев и массивных заборов;
108 мм – фундаментируют площадку под строительство дома из пеноблоков, деревянного бруса, каркаса (1-2 этажа) с небольшим весом. Несущая способность винтовых свай такого диаметра достигает 7000 кг.

Диаметр элементов зависит от веса постройки

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию . Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

Плотность почвы.
Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры

Анализ грунта лучше всего проводить на основании геологических исследований местности . Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунта	Плотный грунт	Грунт средней плотности
Песок (крупная фракция)	6	5
Песок (средняя фракция)	5	4
Супесь (в сухом виде)	3	2.5
Супесь пластичная (влажная)	2.5	2
Песок (мелкая фракция)	4	3
Песок влажный (мелкая фракция)	3	2
Глина	6	2.5
Глина влажная	4	1
Суглинок	3	2
Суглинок влажный	3	1

Перепад между высотами участка

Как говорилось ранее, чтобы не ошибиться со сваями и правильно рассчитать их длину, необходимо определить разницу высоты разных точек участка. Если вы убедились в том, что такой перепад существует и, согласно плотности почвы, подходят сваи длиной 2,5 м, то их необходимо монтировать в самом верхнем ряду .

Те опоры, которые будут фиксироваться в низинах, должны быть длиннее на разницу высоты между точками их установки. Разницу вычисляют при помощи водяного уровня или нивелира с применением отвеса и рулетки. При существенном перепаде высот (более 0,5 м) рекомендуется прибавить 50 см к полученной длине свай для фундамента, так как в самых низких местах может не доставать до 20 см их высоты .

Учет разницы высоты

Методика расчета

Расчет количества винтовых свай выполняют с учетом габаритов и веса дома, который будет установлен на фундамент . Как правило, расстояние между сваями может составлять:

до 2 м, если будет возводиться строение из газобетонных и пенобетонных блоков или плит;
до 3 м, если запланировано строительство деревянного дома из бруса, бревна и т.д.;
до 2,5 м – также выбирают для деревянных конструкций. Еще с такими сваями работают в регионах, где наблюдается большая ветровая нагрузка;
до 3,5 м – под строительство легковесных заборов и оград.

Строительство дома из бруса

Чтобы правильно определить количество опор для свайно-винтового фундамента, следует провести следующие операции :

составить проект будущей основы или первого уровня постройки;
расположить винтовые опоры на каждом углу будущего здания;
установить сваи там, где будут пересекаться несущие перегородки дома;
между расположенными сваями теперь необходимо установить дополнительные сваи по периметру несущих стен с тем условием, чтобы расстояние от одного до другого элемента не превышало того, что было зафиксировано ранее (учитывая вес и вид постройки);
оставшееся пространство для фундамента заполняется сваями так, чтобы между соседними опорами расстояние не превышало указанного в расчетах (2 – 3 м);
там, где будет установлена печь или каминный очаг, предусмотрите не менее пары винтовых опор, опять-таки, учитывая размер отопительной конструкции, иначе не избежать критической нагрузки на фундамент;
на тот случай, если будет обустроена терраса или любая другая пристройка, места фиксации опорных элементов обозначаются по ранее оговоренному принципу, учитывая оптимальное расстояние шага;
теперь, когда расстояние между сваями определено, остается подсчитать все винтовые опоры, нанесенные на план-схему.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Чтобы нагрузка на опоры от веса строения была распределена более равномерно, прибегают к изготовлению ростверка.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Фундамент с железобетонным ростверком

Высота – 30 см.
Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Требует предварительного расчета нагрузки общей массы конструкции на каждый элемент опоры. От этих данных зависит расстояние между винтовыми сваями.

Как вычислить шаг свай для фундамента?

Проведение расчетов – этап, предшествующий началу строительства. От правильного проектирования и будет зависеть прохождение строительного процесса. Исчисление расстояния между сваями – достаточно простое занятие для каждого.

При расчете имеют значение:

Форма основания.
Характер и сила нагрузки на фундамент.
Характеристики почвы.

Особенно внимательно следует отнестись к распределению опорных элементов под ростверком. Его можно выполнить 2-мя способами:

Шахматным. Сваи ставят под углами обвязки, а для измерения используют диагональ, идущую между расположенными рядом опорами.
Рядным. Опорные элементы располагаются по параллели относительно боковых граней ростверка, а расстояние между сваями измеряют по промежутку между ними.

В случае установленных опор на слишком большом расстоянии, будущий фундамент каркасного дома или другого сооружения будет иметь недостаточную устойчивость.

Если располагать опорные элементы в правильные ряды – это поспособствует равномерному распределению нагрузки на все основание, и исключит вероятность крена дома в будущем. Расстояние между сваями определяется по уровню расчетной нагрузки на определенный участок основания, поэтому и может отличаться.

Минимальное расстояние, если учитывать, что между 2 опорными элементами должен быть участок в 0.5 м нетронутой земли, составляет 1.7 м. Максимальное: 2.9 м. Последнее актуально для каркасных и брусовых домов (является максимально допустимым). При использовании кирпича нужен промежуток до 2 м, а для шлакоблока и газобетона – до 2.5. Данные могут отличаться в зависимости от материала кровли и перекрытий, а также уровня сопротивляемости земли и длины опор.

Показатель максимального промежутка между установленными опорами не должен превышать 6Д (Д- диаметр свай). Если опоры будут размещены на большом расстоянии, то каждая из них станет воспринимать всю нагрузку самостоятельно, что приведет к проседанию или разрушению дома.

Как устроен винтовой фундамент?

Такое основание идеально подходит для сооружений небольших размеров, которые возводятся из легких материалов. Для постройки жилых домов большой массы, использования винтовой технологии лучше избежать.

Алгоритм монтажа винтовых свай:

Выбор участка. На предполагаемом месте установки фундамента не должно проходить коммуникационных узлов.
Разметочные работы. Этот этап требует максимальной точности. Не рекомендуется допускать погрешность больше, чем на 2 см. Итоговая разметка должна соответствовать готовому проекту сооружения, в котором четко обозначены требования к размерам фундамента и все конфигурации.
Установка опор. На месте ее последующего ввинчивания подготавливается углубление около 20 см (+-5 см). В него ставится опорный элемент. В сваях есть специальные отверстия – в них устанавливается лом, не превышающий в диаметре 3 см. Следующий шаг – установка квадратной трубы, которая будет выполнять роль усилителя силы вращения. Оптимально, если сечение трубы равно 5 х 5 см, а длина – 300-350 см. Усилитель с каждой стороны должен быть по 200-350 см. Нужно учесть, что увеличение длины усилителя будет пропорционально влиять на уменьшение сопротивляемости вкручиванию, а, следовательно, и облегчению работы. Проводить вкручивание следует против оси опоры и за оборот она должна погружаться на глубину около 20 см. Следует контролировать ровное вхождение опор еще с первых мгновений работы и, если потребуется, проводится их выравнивание. Отметьте, что чем глубже свая вошла в землю, тем труднее будет ее выровнять. Чтобы проверить ровность монтажа используется уровень и отвес. Отклонение от оси не должно превышать 1-2 градуса.

При возникновении проблем с ввинчиванием опорного элемента в почву, проводится увеличение углубления на 30 см. Также на рычаг нужно повесить дополнительный груз, для увеличения уровня вертикальной нагрузки. После начала нормального вхождения сваи, груз снимается. Минимальное количество людей для работы: 3-5.

Глубина погружения свай зависит от проекта. Но не рекомендуется их погружать менее, чем на 1.8 м, а также опорный элемент должен достичь во время установки плотные слои грунта.

Работа со сваями после ввинчивания

После проведения монтажа опорных элементов, из которых будет состоять фундамент, нужно сделать их высоту одинаковой. Чтобы достичь точности работы используют уровень, а для самой обрезки – болгарку. Оптимальная высота опор после обрезки: не более 0.5-0.6 м от грунта.

После выравнивания, сваи бетонируются. Процесс позволяет сделать фундамент прочным и надежным. Для обеспечения максимальных показателей устойчивости, заливка проводится так, чтобы в полости уровень оставшегося воздуха был минимальным. Также это позволит избежать деформирования и смещения свай.

Для заполнения опоры нужно использовать бетон или песчано-цементную смесь. В первом случае расход будет равен 0.02 куб м, а во втором – 35 кг.

На заключительном этапе монтируется ростверк. Для этого используют швеллер или брус. Более экономичный вариант – использование швеллера – не требует приваривания оголовков.

Делая свайный фундамент для дома, нельзя:

Удлинять опоры, вкрученные криво.
Проводить подгонку опор при ввинчивании
Делать углубления под сваи, которое превысит 0.5 м
Устанавливать опоры с отклонением от оси в 3 градуса и более.
Монтировать сваи меньше, чем на 1.5 м
Использовать опорные элементы, у которых есть повреждение на защитном покрытии.

Соблюдение всех правил позволит создать прочное основание, способное радовать длительной эксплуатацией.

Минимальное расстояние между винтовыми сваями обновлено: Февраль 26, 2018 автором: zoomfund

Свайно-винтовой фундамент можно назвать одним из самых надежных, быстровозводимых и мало затратных оснований. Однако для соответствия этим характеристикам в процессе подготовки и непосредственно строительства необходимо выполнить ряд условий, одним из которых является расстояние между винтовыми опорами.

Основные правила расчетов

Выполнение расчетов – это один из важных этапов, от которого зависит прочность и надежность будущей конструкции. Однако, несмотря на такую ответственность, рассчитать шаг между опорами свайно-винтового фундамента может каждый, принимая за основу советы и рекомендации опытных мастеров.

Выполняя расчеты расстояния между сваями, следует учитывать несколько факторов.

Форма основания

Чтобы равномерно распределить нагрузку строения на опоры, необходимо правильно расположить их на участке. Сваи в обязательном порядке должны быть в следующих местах:

Под каждым углом.
На пересечении несущих стен и перегородок внутри строения.
У входной части.
Под печной конструкцией или камином.

Предполагаемая нагрузка на фундамент

Для определения нагрузки на свайно-винтовое основание необходимо знать следующие показатели:

Тип и масса строительных материалов, которые будут использоваться для возведения стен.
Вес перекрытий, включая пол и потолок.
Характеристики материалов, из которых планируется строительство каркаса кровли, а также кровельного материала.
Количество людей, которые будут проживать в доме, и меблировка помещения.
Примерная нагрузка от снежного покрова на кровлю, определяющаяся по климатическим условиям региона.

Помимо этого нужно учитывать длину балок ростверка, очень важно, чтобы балка обоими концами опиралась на оголовок сваи. Этот вопрос особенно актуален при строительстве каркасных или брусовых домов на свайно-винтовом фундаменте. Ранее мы писали .

Для получения конечного результата полученное значение умножают на коэффициент запаса прочности, равный 1,2-1,3.

Особенности грунта на участке

Характеристики грунта являются одним из важных факторов при расчете расстояния между винтовыми опорами. От несущей способности почвы зависит расстояние между сваями и их количество. На слабом неустойчивом грунте рекомендуется устанавливать больше опор, следовательно, шаг размещения уменьшается. Процесс изучения почвы предполагает бурение скважин в нескольких местах и дальнейшее изучение вынутого грунта. Очень важно выяснить наличие водонасыщенных слоев, так как вода существенно снижает несущие характеристики грунта. Кроме того следует определить тип грунта, качественная фиксация сваи возможна только в жестких породах, например, в твердой глине, песчаная почва хорошего результата не дает.

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

Кол-во свай:
Диаметр сваи:
Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

Укажите длину сторон вашего строения.
Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
Выберите строительный материал вашего сооружения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Минимальное расстояние между опорами

В большинстве случаев расстояние между сваями определяется делением периметра на количество опор. Однако, при расчетах шага между опорами свайно-винтового фундамента необходимо знать максимально и минимально допустимое значение.

Минимальный шаг между сваями зависит от толщины грунта, который уплотняется вокруг опоры при ее завинчивании. Исходя из этого, определяется наименьшее расстояние между сваями, чаще всего оно приравнивается к трем диаметрам опоры. Но для каждого правила существуют исключения, в частности речь идет о следующем:

Между сваями, забитыми под определенным уклоном, расстояние снижается до полутора диаметров.
На участке с большим уклоном сваи устанавливают с минимальным шагом.
