Технология обустройства канализационных колодцев отработана до мелочей и закреплена документально. Строительные нормативы предписывают основной ряд уложений, которым обязаны соответствовать проводимые работы. В частности, СНиП имеет номер 2.04.03-85 и называется «Канализация. Наружные сети и сооружения». Документ регламентирует места размещения разных типов конструкций, размеры и требования, предъявляемые к возводимым конструкциям.

Вне зависимости от назначения, частного или общественного пользования, устройство канализационных колодцев обязано выполняться по правилам и требованиям. Например, смотровой объект обязан быть размещенным перед входом местной канализации в централизованный коллектор, за пределами красной линии застройки.

Особенно важно знать, что согласно СНиП канализационные колодцы смотровые при размере трубопроводов до 150 мм, устраиваются через каждые 35 м, при 200 – через 50 м прямоточных участков трубопроводов. Кроме того, монтаж сооружений показан при:

• Поворотных изменениях системы стока воды;
• При изменении диаметра трубопровода или наличии уклона;
• В местах вхождения дополнительных ответвлений.

Документы, регламентирующие требования: для железобетонных изделий – ГОСТ 2080-90, для полимерных сооружений – ГОСТ-Р №0260760. Производители предлагают ТУ для пластиковых сооружений, дополняя имеющиеся регламенты.

Каменные конструкции могут быть изготовлены из сборного, монолитного бетона, железобетонных смесей, кирпича. Фильтрующие сооружения – из бутового камня. Для изготовления полимерных конструкций допустимо применение поливинилхлорида (ПВХ), полипропилена (ПП), полиэтилена нужной плотности (ПЭ).

Важно! Модели могут быть изготовлены из комбинированного материала.

Размерные линейки, работы по обустройству колодцев

Колодцы канализационные по СНиП должны иметь следующие размеры:

• Трубопроводы диаметра до 150 мм – не менее 70 мм;
• Диаметр до 600 мм – от 1000 мм;
• Размер диаметра до 700 мм – от 1250 мм;
• Диаметр 800-100 мм – от 1500 мм;
• Диаметром от 1500 мм и выше и глубине 3 м и выше подвергаются индивидуальному рассмотрению.

Объемы отдельно не регулируются, все должно рассчитываться из заданных на схемах глубин и диаметра. Что касается проведения работ, то общий цикл включает как подготовительные действия, монтаж и завершение.

1. Разбивка или разметка территории, согласно правилам строительства;
2. Очистка площади от кустарников, растительности;
3. Снос/перенос мешающих строений. Невозможность действия оговаривается специальными стандартами;
4. Подготовка и обустройство подъезда, дороги к стройплощадке.

Обустройство и монтаж канализационного сооружения типового подготовительные работы по СНиП:

1. Отрывка котлована;
2. Зачистка дна;
3. Сверка с проектом по уровню заложения, углам откосов стен;
4. Для каменных сооружений обустройство гидроизоляционного донного слоя, как показывает схема или план (слой не менее 20 см), последующая утрамбовка.

Все подготовительные работы завершены и следующий этап – монтаж.

Каменные колодцы

Этапы и действия такие:

• Подготовка основы подразумевает укладку плиты или обустройство подушки из бетона М-50 толщиной 100 мм;
• Обустройство бетонного армированного стальной сеткой лотка (М-100) нужной формы;
• Заделка бетоном и битумом концевых отверстий трубопровода;
• Создание изолирующего слоя внутренней полости колец конструкции;
• Установка колец происходит только после набора прочности лотка (2-3 суток), затем кладется плита перекрытия. Раствор, используемый для работ – М-50;
• Герметизация швов цементной смесью;
• Гидроизоляция битумом;
• Обязательное оштукатуривание лотка цементом, с последующим железнением;
• Установка глиняных замковых соединений в месте входа трубы/труб шириной не менее 300 мм и высотой 600 мм больше, чем диаметр трубопровода.

Последующие испытательные работы проходят в течение суток и включают полное заполнение водой сооружения с блокировкой трубопровода временными пробками. При необнаружении протечек производится засыпка колодезных стен, обустраивается отмостка размерами 1,5 м, стыки изолируются горячей битумной смесью – работы по СНиП завершены, систему можно запускать в эксплуатацию.

Схемы монтажа кирпичных конструкций практически повторяют бетонные, но вместо совмещения колец, делается выкладка камнем. Гидроизоляционные работы полностью идентичны. Таким образом производится установка каменных колодцев любого вида канализации: бытовой, промышленной, ливневки или дренажной. Но каждая конструкция имеет собственные нюансы:

• Ливневка оснащается решетчатыми люками, имеющими функцию водосбора;
• Дренажные колодцы сами являются водоотводами, поэтому монтаж не требует специальных расчетов.

Различия в комплектации определяются серией:

• КФК/КДК - бытовые стоки;
• КЛВ/КЛК – ливневка;
• КДВ/КДН – дренажные колодцы.

Таблица по типоразмерам дает полное представление:

Перепадные колодцы

Более сложная конфигурация определяет объемы и требования СНиП к перепадным колодцам. Помимо устройства лотка, необходимо произвести:

• Монтаж стояков;
• Иметь оборудование водобоя;
• Установить водобойную стенку;
• Создать практический профиль;
• Обустроить приямок.

В остальном, что касается монтажа шахты, основания, перекрытий – правила одинаковы с предыдущими.

Важно! Исключение составляет стояковый перепадный колодец – требуется установка в основание металлической трубы, которая исключит разрушение конструкции из бетона.

Схема выглядит так:

• Труба-стояк;
• Подушка водобойная;
• Металлическое основание (плита);
• Воронка приемная (стояковая).

Воронка требуется для компенсационных разрядительных процессов, образующихся в стояке из-за быстрого движения потоков. Своими руками создание перепадных колодцев на частных участках не рекомендуется, если только это не трубопровод диаметра от 60 см и разницей уровней до 3 м., но такие трубы в индивидуальных системах практически не используются, с успехом заменяемые другими видами колодцев.

Требования СНиП для перепадных колодцев просты, установка рекомендована в случаях:

• Нужно значительно уменьшить глубину залегания трубопровода;
• Если есть пересечения с другими подземными коммуникациями;
• Необходима регулировка скорости потока сточных вод;
• В случае, когда колодец является последним перед прямым выбросом стоков в реку, озеро.

Те же причины могут служить целесообразным оправданием для монтажа перепадного колодца на собственном участке.

Обустройство входных отверстий трубопровода в колодец

В зависимости от условий конкретного места и грунта, входные части в колодец исполняются по-разному. Монтаж на сухом грунте легче, так как регламентирует только два типа материалов: цемент и асбоцементную смесь. Для влажного грунта установка требует смоляной пряди и гидроизолирующих материалов. Но оба способа рассчитаны только на грунты без просадки.

На подвижных грунтах СНиП установил подвижные соединения: обмотку труб посредством гибкой пластичной изоляционной набивки. Если отойти от правил, то можно в отверстие люка вставить гильзу металлическую и уже внутри устроить набивку из гидроизолируюшего материала.

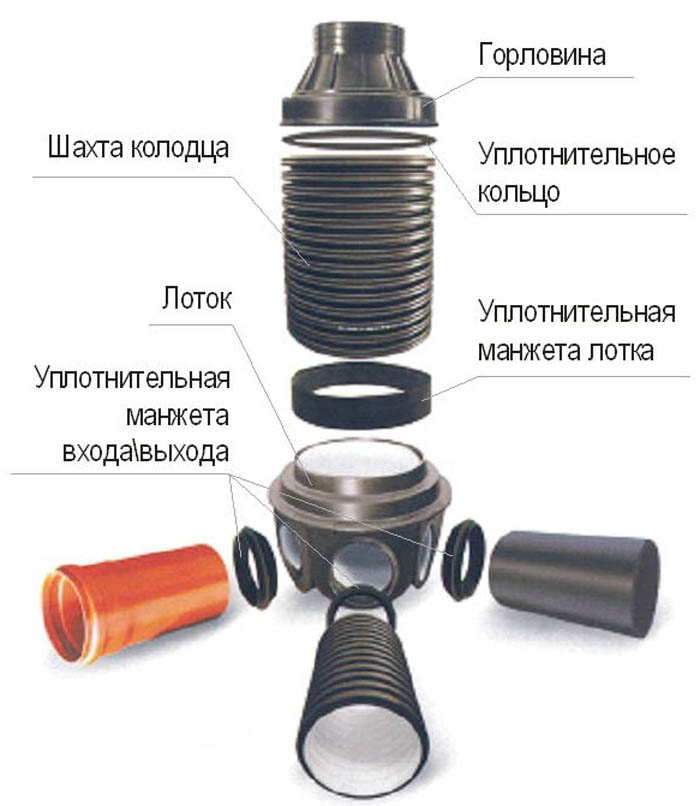

Полимерные колодцы

Являясь достаточно новой альтернативной заменой каменным колодцам, пластиковые сооружения с успехом применяются для создания конструкций, правда, пока лишь в частных хозяйствах.

Монтаж регламентируется не по СНиП, а только в соответствии с ТУ, поэтому функциональных особенностей установка не требует. Важное отличие простейших колодцев внутридворовых сетей – простота, большой объем пропуска воды и прочность материала. Помимо остальных преимуществ, полимерные сооружения способны уменьшить размеры, например, бетонный колодец в 1 м можно заменить пластиковым диаметров всего 30 см. Несмотря на малые объемы, обслуживание будет даже намного более легким, чем каменного колодца.

Прочих плюсов тоже достаточно:

1. Легкая установка;
2. Малые затраты на рытье котлованов, ям – меньшие размеры не требуют большой выемки земли;
3. Выпуски и лоток конструкции четко определены стандартами, отливаются заводским способом, и поэтому нет необходимости дополнительного оснащения или изготовления;
4. Материалы для изготовления колодцев указаны выше, полимерные конструкции совмещаются с любыми трубами из пластика, цемента, асбеста.

Именно поэтому стоит лишний раз обратить внимание на выбор, перед началом установки канализационного люка . Все схемы монтажа просты, СНиП четко указывает требования по установке, размер лотков, рекомендуемые объемы. Но при этом хозяин сможет сэкономить на сопутствующих работах, закупке оборудования и временных затратах.

Дачные участки, где не нужно оборудовать множество колодцев, для каждого строить лоток, практичнее оснастить полимерными сооружениями. Скромные по размерам, они не теряют своей функциональности и практичности.

Хозяевам частных домов чаще всего приходится самостоятельно обустраивать локальные очистные сооружения на своем участке. Дешевле и проще провести монтаж канализационных колодцев в виде обычной выгребной ямы или герметичного накопителя. Грамотно устроенный очистной или накопительный пункт отлично справится с задачей. Согласны?

У нас вы узнаете, какие материалы применяют в строительстве очистных объектов и накопителей для независимой канализации. Мы подробно описали технологии сооружения типичных канализационных колодцев. С учетом наших рекомендаций вам будет проще определиться с оптимальным вариантом по цене и затратам сил.

Зачастую централизованная канализационная система в частном секторе с малоэтажной застройкой попросту отсутствует. А от бытовых стоков необходимо избавляться, не выливать же их на землю. С этой целью сооружают автономную систему канализации, включающей внутреннюю и наружную часть.

Внутридомовая канализация собирает стоки с сантехнических приборов, а ее наружная часть предназначена для их утилизации или накопления с целью последующей откачки ассенизаторами. Принимающий стоки на улице является конечной точкой вывозной локальной системы очистки.

Если общепоселковой сети канализации нет в принципе, то без выгребной ямы или накопителя для нечистот возле частного дома не обойтись

Фекальные стоки в канализационном колодце осветляются, в результате чего образуется частично очищенная вода и взвеси. В случае с выгребной ямой первая дренируется в грунт, а вторые разлагаются микроорганизмами до состояния безопасного с биологической точки зрения ила.

Если выбран вариант с накопителем, то нечистоты просто собираются в герметичной емкости, а по мере ее наполнения откачиваются с привлечением ассенизаторской машины.

Расстояние между дренирующим днищем выгреба и слоем грунтовых вод должно составлять не менее метра, иначе очищенной воде некуда будет деваться

Требования по устройству таких сооружений

Вся канализация должна монтироваться по заранее разработанному плану, в котором указаны схемы расположения всех элементов системы и используемые стройматериалы. Наружная ее часть в рассматриваемом случае состоит из отводящей от дома стоки трубы и очистного сооружения.

Регулируется проектирование и установка канализационных колодцев в следующих нормативных документах:

Если не соблюдать указанные в них требования, то канализация после сборки может оказаться попросту неработоспособной.

При выборе на участке места для очистной конструкции не стоит забывать о необходимости оставлять к ней свободный доступ, даже дренирующий выгреб время от времени необходимо чистить от накопленного ила

Конструктивно канализационный колодец состоит из:

• горловины с крышкой или люком;
• шахты в средней части (рабочей камеры);
• днища (дренирующего либо герметичного в зависимости от выбранного для монтажа варианта).

Даже однотипные элементы этой конструкции могут сильно различаться размерами и по форме. Здесь многое зависит от материала изготовления и конструктивных особенностей очистного сооружения, а также объема резервуара.

Из чего можно соорудить канализационный колодец?

Выполнено колодезное сооружение может быть из самых разных строительных материалов.

При выборе оптимального варианта необходимо учесть:

1. Климатические условия местности (максимально возможные и средние температуры, суммарные величины дождевой воды и снега).
2. Характеристики почвы (глубину промерзания, состав и УГВ).
3. Особенности рельефа участка.

Если грунты сильно пучинистые, то колодец канализации должен быть сделан из наиболее прочных стройматериалов. А для влажных грунтов придется подбирать максимально влагостойкий вариант.

Самым недорогим и быстрым в монтаже является сооружение из железобетонных колец, однако для их установки в выкопанном котловане потребуется заказывать кран

Своими руками канализационный колодец можно легко сделать из:

• кирпича и камня;
• монолитного бетона;
• ж/б колец;
• готовых пластиковых конструкций
• старых автопокрышек.

Дешевле всего при самостоятельном монтаже обойдется или септик, собранный из заводских или самодельных бетонных колец.

Но в первом случае придется повозиться с кладкой, а во втором нужна будет подъемная техника. Опускать тяжелые бетонные изделия в яму вручную не рекомендуется, при срыве и сильном ударе они могут разрушиться.

Из кирпича получится сделать только канализационный колодец с дренажом, обеспечить полную герметичность кирпичным стенкам чрезвычайно сложно и дорого

Бетонный монолитный вариант потребует обустройства опалубки и подготовки раствора. Если последний заказывать уже в замешанном виде в бетономешалке, то это приведет к серьезному удорожанию работ.

Конструкции из пластика (полиэтилена или ПВХ), стеклопластика и полимерпеска стоят достаточно недешево. Но они долговечны и предельно просты в установке своими руками. Весят такие изделия немного, для их монтажа достаточно пары человек.

Из использованных покрышек выйдет совсем дешевый канализационный колодец. Стоят они в шиномонтажке копейки, а можно и насобирать автошин на свалке бесплатно. Но здесь та же проблема, что в случае с кирпичом.

Герметичным такое сооружение сделать крайне проблематично, а отремонтировать практически невозможно. устроить из них можно, а вот накопитель уже нет.

Галерея изображений

Выбор месторасположения и объема резервуара

При монтаже канализационного колодца следует соблюдать целый ряд санитарных и строительных требований. Если этого не делать, то повышается риск биологического загрязнения. Ситуацию можно довести до вспышки инфекций, что грозит хозяину коттеджа серьезными проблемами.

Установку канализационного колодца следует производить на удалении от:

• плодоносящих деревьев и грядок в 3 м;
• фундаментов строений на приусадебном участке в 4–5 м;
• дорог и подземных инженерных коммуникаций (газа, воды, электросетей) в 5 м;
• скважин для питьевой воды и водоемов в 30 м.

Незначительное отклонение от этих цифр возможно только при монтаже герметичной накопительной емкости или при устройстве выгребной ямы с мощными бетонными стенками с надежной наружной гидроизоляцией.

В случае с поглотительным колодцем вода, прошедшая многослойный фильтр из песка и гравия, должна попадать в нижележащие слои грунта подальше от построек, коммуникаций, питьевых колодцев, всех видов водоемов и частных бассейнов.

Соблюдать расстояния следует, чтобы не изменять состава грунтовой воды в худшую сторону, не загрязнять водоемы при недостаточной очистке и не вымывать подстилающую основу из-под строительных конструкций и инженерных сетей.

Однако если колодезное сооружение для стоков канализации убрать слишком далеко от дома, то на трубопроводе между ними придется устраивать через каждые 10–15 метров, что приведет к дополнительным немалым тратам. Но это придется делать, иначе при засорении трубы придется вскрывать грунт, чтобы ее банально прочистить.

Многие владельцы частной недвижимости рано или поздно начинают задумываться об обустройстве коммуникационных и прочих систем жизнеобеспечения. При этом важная роль отводится канализационным колодцам, ведь это неотъемлемая часть любой системы по отводу сточных вод. От их особенностей будет зависеть, насколько часто придется проводить чистку, какие проблемы могут возникнуть в период обслуживания и многое другое. На первый взгляд кажется, что в устройстве канализационных колодцев нет ничего сложного для понимания. Однако это далеко не так. Что же представляют собой эти элементы?

Вам будет интересно:

Канализационные колодцы должны присутствовать на каждом участке, а поэтому нелишним будет изучить, как они устроены и ряд особенностей, присущих им.

Общие сведения

В любой системе по отводу воды должен присутствовать как минимум один колодец или резервуар. Многие владельцы загородной недвижимости отдают предпочтение канализации автономного типа. Но стоит учитывать, что это довольно сложный типовой проект инженерной мысли, требующий определенных знаний и умений.

Ключевой элемент подобной системы - это канализационные колодцы, которые могут иметь любую форму - круглую, квадратную, прямоугольную. Они могут быть изготовлены из разного материала, будь это бетонные кольца, кирпичи или же готовые пластиковые емкости.

С конструктивной точки зрения устройство канализационных колодцев представлено несколькими составляющими:

• основанием;
• лотком;
• рабочей камерой;
• горловиной;
• люком.

Теперь стоит познакомиться с основными разновидностями канализационных колодцев, которые чаще всего устанавливают многие владельцы частного сектора.

Разновидности колодцев

Подобные сооружения разделяются на несколько типов:

Смотровые.

Поворотные.

Перепадные.

Переливные.

Накопительные.

Фильтрационные.

При этом каждый из таких колодцев выполняет свои обязанности. Если на участке располагается простая система канализации, то достаточно лишь одного накопительного колодца. В то же время при более сложной схеме потребуется изучить устройство и особенности монтажа каждого из всех приведенных типов.

В процессе благоустройства дачи или загородного дома важно позаботиться об установке канализационных колодцев и правильно проложить трубопровод. При проведении работ обязательно нужно сделать выгребную яму в соответствии с существующими правилами и требованиями, поскольку от этого будет зависеть чистота грунтовых вод и безопасность окружающей среды в целом.

Так как способы укладки колодцев для канализации отличаются простотой, все работы можно произвести своими руками без помощи специалистов. Для этого вовсе не обязательно владеть специальными навыками и иметь в арсенале профессиональный инструмент, достаточно придерживаться определённой последовательности и соблюдать некоторые рекомендации от специалистов.

Ревизионный колодец для канализационной системы

Как правило, канализационные колодцы могут отличаться в зависимости от конструктивных решений и назначения.

Виды канализационных колодцев

Итак, колодцы могут быть:

• смотровыми, с помощью которых можно наблюдать за работой всей системы;
• перепадными, которые устанавливаются в местах со значительными перепадами труб;
• поворотными, монтируемыми в местах, где предусматриваются резкие перепады труб;
• фильтрационными, которые используются с целью очистки стоков;
• накопительными, с помощью которых осуществляется аккумулирование сточных вод.

Нередко колодцы устанавливаются для осуществления сразу нескольких функций. Обратим больше внимания на каждый из видов.

разновидности канализационных колодцев и закрепление в них бетонного септика

Первый вид

Смотровые колодцы уместно устанавливать в тех местах, где требуется обеспечить доступ к подземным коммуникациям, а также там, где предусматривается замена трубы или коллектора водоотводящего трубопровода лотком открытого типа.

Такое сооружение можно устанавливать в местах изменения направления, уклона или диаметра трубы , это также касается длинных прямых участков с присоединениями. С помощью конструкций этого вида появляется возможность отслеживать необходимость откачивания канализационного колодца.

Второй вид

Если на магистрали канализации имеются повороты с углом 45 градусов, при этом имеются соединения и разветвления, то принимается решение устанавливать поворотный колодец. Нередко он выполняет роль смотрового.

Третий вид

Если появляется необходимость объединить трубы разной глубины в одну сеть, нужно использовать перепадные колодцы.

Этот тип устройств применяется с целью:

• объединения выпусков и коллекторов канализации;
• создания обхода участков с пересечениями подземных коммуникаций;
• ограничения высокой скорости прохождения стоков, которая может наблюдаться по причине превышения угла уклона.

Четвёртый вид

Фильтрующие колодцы необходимы для осуществления очистки стоков, при этом их можно сооружать только в случае, если дом построен на песчаной земле или супесях. Если планируется построить такое сооружение, то нужно учитывать, что грунтовые воды должны быть ниже дна сооружения на один метр. Кроме этого суточный объём расхода воды должен быть фиксированным, а именно не больше 2 кубометров. Когда расход воды превышает норму, приходится устанавливать ёмкость, рассчитанную на больший объём.

Сейчас появляется возможность купить готовые сооружения по невысокой цене. Монтаж таких конструкций отличается простотой и требует минимального количества времени. Для установки нет необходимости использовать тяжелую спецтехнику.

установка фильтрационного колодца

Если нет возможности установить фильтрационный колодец, специалисты рекомендуют использовать фильтрационные поля, укладываемые под землёй. Такое решение также имеет много преимуществ.

Пятый вид

Сегодня всё чаще и чаще устанавливают накопительные ёмкости, которые являются отличной альтернативой выгребной яме, только в этом случае конструкция отличается большей экологической безопасностью.

Колодцы для накопления стоков обладают многими важными преимуществами, а именно:

• объём ёмкости может быть разным, поэтому есть возможность подобрать изделие для конкретных нужд;
• снижается к минимуму риск загрязнения участка;
• не распространяется неприятный запах по территории вокруг канализационной системы;
• для повышения эстетических свойств предпочтение отдаётся именно подземному варианту расположения.

Какой материал лучше выбрать?

Раньше колодцы преимущественно строились из железобетона или кирпича, сейчас же можно купить пластиковые изделия, отличающиеся хорошей жесткостью и прочностью.

установка бетонных колец в колодец

Пластиковые ёмкости практически не имеют конструктивных отличий от железобетонных сооружений. В данном случае также предусматривается наличие основания, шахтной трубы и телескопической крышки. В определённых вариантах может предусматриваться присутствие бетонного кольца, оснащенного плитой и люком.

Пластиковые конструкции лучше железобетонных аналогов тем, что они оснащены выпускными отверстиями, которые уже подогнаны под параметры канализационных труб.

Каким должен быть объём колодца?

Как правило, высота канализационного колодца для загородного дома должна быть не более 2,5 метра, при этом его диаметр может быть равен одному метру. Так как тип почвы может быть разным, тяжело точно определить габариты будущего колодца. Если планируемого объёма недостаточно, то целесообразно рядом установить второе сооружение, которое будет соединено с первым посредством переливной трубы.

Диаметр современного колодца может быть в пределах 40-70 см. Для создания дополнительных выпускных отверстий можно использовать трубы.

Какой должна быть глубина прокладки труб канализации?

После монтажа канализационного колодца приступают к прокладке труб . Глубина их залегания может варьироваться в пределах 30-40 см. В любом случае важно учитывать уклон труб в грунте, этот параметр должен быть равен минимум 2 см на 1 м трассы. Этот уклон не должен быть чрезмерно большим, ввод в колодец должен быть выше для минимизации потерь объёма ёмкости. Кроме этого важно помнить о правильной гидроизоляции колодцев канализации.

Специалисты не рекомендуют выкапывать слишком глубокую траншею для подсыпки грунта под трубу. Лучше обеспечить незначительный запас, так как подсыпанная земля имеет свойство проседания. В худшем случае может случиться потеря уклона трассы.

Самыми популярными среди всех видов считаются перепадные канализационные колодцы, что объясняется их широким предназначением.

принцип работы ревизионного колодца

Как производится монтаж канализационных колодцев?

• Перед началом работ нужно произвести планирование для определения места расположения канализационного колодца. Лучше всего отдавать предпочтение участкам, расположенным ниже уровня построек жилого типа. При устройстве колодцев в обязательном порядке нужно учитывать все санитарные нормы, в основном это касается расстояния между канализационными сооружениями и другими постройками. Также важно определить нормы отклонения монтажа колодца сетей наружных канализации.
• Когда план работ готов, можно составлять смету, где будут указываться количество всех необходимых материалов и перечень оборудования. С помощью такой сметы можно оптимизировать расходы и существенно сэкономить деньги. Также на этом этапе нужно подумать, потребуется ли спецтехника и помощь специалистов. Если нет уверенности за хороший результат в процессе самостоятельных работ, то лучше обратиться к профессионалам.
• После выбора места на участке, составления плана и сметы можно приступать к выполнению земляных работ, а именно к рытью котлована для устройства колодца. Параметры будут зависеть от того, для каких целей будет использоваться сооружение, учитывается также и объём сточных вод. Если планируется монтаж смотрового колодца, то нет необходимости делать котлован большой глубины. Это же можно сказать и о поворотных колодцах. Что касается перепадных сооружений, их глубина во многом будет зависеть от рельефа участка и от уровня перепада труб. Глубина для устройства фильтрующего и накопительного колодцев должна быть больше, при этом она должна рассчитываться с учетом объёма стоков.
• После подготовки котлована можно приступать к строительству основания. Данный этап работ во многом будет зависеть от вида канализационного колодца. В случае с накопительной ёмкостью потребуется насыпать на дно 15-ти сантиметровый слой гравия. Далее готовится цементный раствор, который будет выливаться на этот слой, при этом нужно сделать наклон в сторону расположения люка. Такие меры необходимы для обеспечения эффективной чистки колодца. В случае с устройством фильтрационного колодца бетонировать сооружение нужно будет только по периметру, так как дно необходимо для дренажа стоков. Если есть необходимость сделать смотровой, перепадной или поворотный колодец, то должна соблюдаться абсолютная герметичность.
• Для создания дренажного слоя лучше всего подходит галька или гравий, при этом слой этого материала может варьироваться в пределах 0,5-1 метр.
• После завершения устройства основания канализационного колодца можно переходить к работам по созданию стен. Для этих целей можно использовать кирпич, бетон или железобетонные кольца. Также неплохим вариантом являются современные пластиковые ёмкости, хотя стоят они недешево. Нужно отметить, что не стоит забывать про гидроизоляцию таких колодцев. Исходя из этого, специалисты рекомендуют обработать битумом внутренние поверхности корпуса. Если используются кольца, то стыки между ними промазываются цементным раствором.

В процессе выполнения подобных работ могут использоваться и подручные материалы, в частности это касается дерева, покрышек и т.д. Используя такие средства достаточно тяжело достичь абсолютной герметичности, поэтому лучше применять рекомендуемые средства.

• Монтируя фильтрационную ёмкость, не обязательно уделять особое внимание герметичности. Обычно дренажные свойства улучшают за счёт проделывания дренажных отверстий в нижней части корпуса. Если для строительства используется кирпич, то для улучшения впитывающих способностей в кладке можно сделать прорехи. В данном случае в колодец запрещается сливать стоки, в составе которых есть примеси химических веществ. Из-за того, что бактерии, находящиеся в почве не способны справиться с подобной очисткой воды, может возрасти риск загрязнения грунтовых вод.
• По окончанию строительства стен можно переходить к работам по установке сливной трубы. Она необходима для того, чтобы сточные воды попадали прямо в корпус колодца. Фильтрационная и накопительная ёмкости должны соединяться между собой посредством переливной трубы, которая необходима для транспортировки осветлённой воды. Под этой переливной трубой специалисты рекомендуют проложить водоотбойную доску с целью предотвращения размытия дренажного слоя.
• Сверху на сооружение нужно наложить бетонную плиту, имеющую отверстие для вывода вентиляционной трубы и отверстие для устройства люка. За счёт люка и крышки будет обеспечиваться не только необходимая вентиляция канализации , но и облегчаться процесс выкачки стоков.

Чтобы реже проводить чистку колодцев, можно использовать препараты на химической или биологической основе. За счёт их активного действия быстро устраняется неприятный запах, разносящийся от канализационной системы по всему участку. Кроме этого намного быстрее происходит разложение отходов. В результате применения таких средств образуется небольшой объём жидкой массы, которую можно легко выкачать с помощью насоса.

Несмотря на то, что существует большая конструктивная разница, большинство канализационных колодцев монтируются по одинаковой схеме. Если планируется самостоятельное выполнение работ, то важно освоить общую схему монтажа и разобраться в конструктивных особенностях каждого из видов колодцев.

Добавить сайт в закладки

Классификация канализационных колодцев

Чтобы понять назначение колодцев, рассмотрим их виды:

1. Смотровой колодец. Предназначение данного вида конструкций заключается в наблюдении за работой канализационной системы и обеспечении доступа к канализации для ее чистки.
2. Перепадный колодец позволяет объединять коммуникации, расположенные на разных уровнях, без использования изогнутых колен в трубопроводе, что обеспечивает легкий доступ к канализации и уменьшает вероятность засоров. Также эта разновидность может служить для обхода подземных объектов и сооружений и предотвращения слишком большого угла наклона трубопровода.
3. Поворотный колодец выполняет роль соединения водопроводных коммуникаций, расположенных друг к другу под углом более 45 градусов, также выполняя подобную предыдущему виду сооружений функцию контроля за коммуникациями.
4. Накопительный колодец представляет из себя резервуар для сбора всех канализационных стоков. Его предназначение – безопасное хранение сточных вод.
5. нужен для предварительной фильтрации отработанной воды. При постройке фильтрационного сооружения необходимо учесть состав почвы на участке, где планируется строительство, поскольку данное сооружение возможно исключительно на песчаных почвах или супесях с соблюдением определенных нормативов.

Такое подразделение на виды довольно условно, так как зачастую отдельно взятый колодец может совмещать в себе функции нескольких разновидностей.

Все канализационные колодцы необходимо время от времени очищать от накопившейся в них грязи, это можно производить и своими силами. Особняком здесь стоит накопительный колодец, для очистки которого нужно пользоваться услугами ассенизаторских компаний и вывозить накопившиеся отходы раз в 1-2 года.

Установка канализационных колодцев

Материалы для постройки колодца

Самыми распространенными материалами на данный момент являются бетон (бетонные кольца) и пластмасса в виде готовых к установке в грунт резервуаров.

Бетон прочен, неприхотлив и надежен. Бетонный колодец прост в возведении и долговечен.

Пластик имеет гладкую поверхность, более устойчив к водным потокам, что повышает срок службы лотка. Пластиковые емкости имеют трубные ответвления с герметичными креплениями, а их выбор на рынке огромен. В особом случае можно заказать конструкцию у производителя, сделанную по собственному заказу. Не все пластиковые колодцы подходят для использования в северных широтах. Обязательно уточняйте уровень морозоустойчивости выбранного товара, чтобы он соответствовал температуре вашего региона.

Также можно использовать в качестве строительного материала для изготовления колодца кирпичи и специально обработанную древесину, которая все же уступает перечисленным выше материалам по эксплуатационным свойствам.

Технология монтажа

Необходимые для постройки инструменты и материалы:

• лопата и лом для рытья котлована;
• цемент и песок для раствора;
• щебень;
• битум;
• пластиковый резервуар или бетонные кольца.

Инструкция по монтажу:

1. Сначала под колодец необходимо вырыть яму. Размер ямы определяется размерами колодца (стандартная высота равна 2,5 м) с учетом толщины фундамента. Это, пожалуй, самая тяжелая часть работ, если она выполняется вручную.
2. Для организации фундамента на дно котлована помещают щебенку слоем 15 см, после чего заливают цементно-песчаным раствором. Если в последствии колодец будет строиться из бетонных колец, то на фундаменте делают желоб, направленный от входной трубы коммуникаций к выходной, с диаметром, равным диаметру канализационных труб.
3. Когда фундамент затвердеет, приступают к установке самого колодца. Если это пластиковый резервуар, то его просто устанавливают на бетонное основание. Колодец из колец последовательно возводят на бетонном фундаменте, обеспечивая его водонепроницаемость путем промазывания бетоном стыков колец и покрытия битумом готовой конструкции. Снаружи сооружение можно вместо битума покрыть слоем глины.
4. После установки или сооружения колодца необходимо подключить к нему коммуникации, а затем засыпать пространство между стенками колодца и ямы грунтом.
5. На железобетонную конструкцию устанавливают бетонную плиту с отверстием под люк, а на пластиковый надевается крышка, прилагающаяся в комплекте.

Нормы безопасности и расчеты

При установке канализационных колодцев нужно учитывать некоторые санитарные нормы, установленные законодательством и обязательные к выполнению. Вот некоторые из них:

1. Колодцы должны располагаться от выпуска канализации не более чем на 12 м.
2. Пространство между смотровыми разновидностями колодцев обязано быть не менее 15 м.
3. От домов колодцы должны отделять хотя бы 3 м.
4. Наиболее значимое расстояние, которое нужно выдерживать при сооружении канализационных колодцев, – расстояние от источников питьевой воды, которое должно составлять не менее 30 м.

Так как высота колодцев – величина унифицированная, то изменяемым показателем служит их диаметр, вычисляемый по формуле: 2 * квадратный корень из (необходимый объем / 3,14 / высота). При расчете диаметра стоит иметь в виду, что реальный диаметр колодца должен быть меньше рассчитанного, чтобы существовал некий запас объема.

При рытье траншей для прокладки коммуникаций необходимо соблюдать минимальный уровень наклона трассы, который должен составлять хотя бы 1 см на 1 м трубопровода, причем слишком большим значение угла наклона быть тоже не должно. Это обеспечит грамотное использование рабочего объема колодца.При рытье траншей под трубопровод их сразу делают максимально ровными для прокладки коммуникаций, поскольку свежая земля, подсыпанная под трубы, имеет свойство уминаться, что может изменить угол наклона, а значит и эффективность канализации.
