Как правильно установить подвесной унитаз. Установка инсталляции унитаза

Содержание статьи

Главное по теме

Сегодня все чаще в квартирах можно увидеть подвесной унитаз. Еще какое-то время назад такая конструкция была в диковинку и вызывала сомнения - не отвалится ли такой унитаз от стены, если на него сядет достаточно крупный человек плотного телосложения?

И на самом деле, достаточно ли надежен подвесной унитаз? Есть ли у него какие-то преимущества перед обычным унитазом, который ставится на пол? Как правильно установить унитаз, крепящийся к стене, самостоятельно?

На все эти многие другие вопросы вы найдете ответы ниже.

Чем подвесной унитаз лучше обычного?

Самый главный плюс такого унитаза - это его компактность.

Если измерить расстояние от стены до его переднего края, то мы получим примерно 50-52 см. В то время, как обычный унитаз выступает в комнату более, чем на 70 сантиметров.

Кроме того, подвесная конструкция гораздо более удобна в плане уборки помещения - под ней не скапливается мусор, расстояние от низа чаши унитаза до пола позволяет легко делать уборку.

Визуально помещение кажется более просторным за счет отсутствия громоздкой ножки и смывного бачка.

Конструкция подвесного унитаза

Что входит в комплект подвесного унитаза?

Как правило, в комплект для установки производитель вкладывает раму, которая и является элементом, удерживающим на себе унитаз и передающую нагрузку от него и сидящего на нем человека на строительные конструкции, к которым эта рама крепится при установке, крепежные элементы, а также сам унитаз с патрубками для присоединения к смывной трубе и арматуру для смыва.

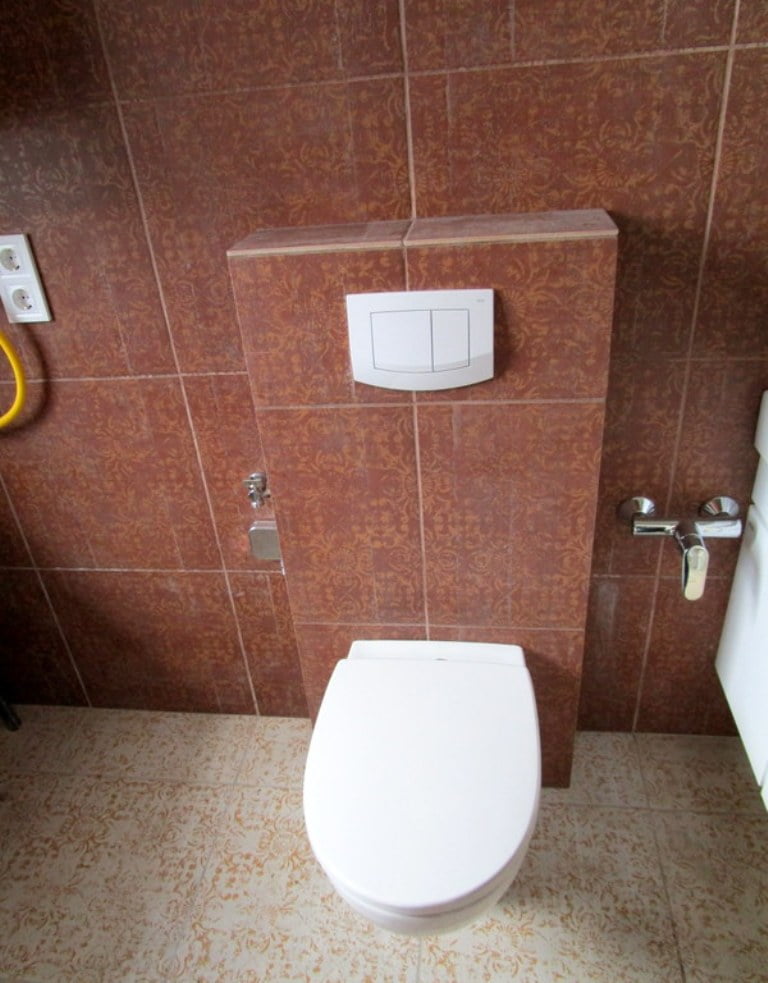

Подвесной унитаз крепится к раме, которая закрывается фальшстеной из гипсокартона с последующей облицовкой плиткой или стеновыми панелями.

Смотрится такая конструкция очень эстетично и помещение приобретает совсем другой вид:

Установка подвесного унитаза

Эта небольшая инструкция пригодится вам при установке унитаза, крепящегося к стене. Ниже вы найдете описание последовательности монтажа всех элементов его конструкции.

В первую очередь устанавливают раму, на которую крепится унитаз. Многие называют эту раму "инсталляцией", хотя такое название не совсем корректно (англ. installation - установка), но оно прижилось в народе и сегодня, говоря инсталляция, подразумевают раму для подвесного унитаза.

Установка рамы производится на самом первом этапе ремонтных работ в ванной, когда на стенах и потолках еще нет отделки и выглядит это примерно вот так:

Рама оснащена всеми необходимыми элементами для установки унитаза - патрубками для подвода и отвода воды, монтажными болтами и смывной арматурой. Все имеющиеся крепежные элементы имеют возможность небольшой регулировки для более точной установки унитаза.

При самостоятельном монтаже часто возникает вопрос - на какой высоте устанавливать подвесной унитаз?

Ответ здесь довольно прост - устанавливать унитаз нужно на высоте, которая будет удобна для тех, кто будет им пользоваться.

Все дело в том, что рама имеет возможность регулировки и это дает возможность подобрать наиболее комфортную высоту установки.

После того, как рама установлена и надежно закреплена к стенам и полу анкерными болтами, ее закрывают фальшстеной из гипсокартона, который отделывается в одном стиле с остальными стенами - керамической плиткой или декоративными панелями. Графическое изображение последовательности действий изображено в этом скане инструкции:

Главное при этом не забыть разметить и вырезать в нужных местах все отверстия, которые потребуются для дальнейшего монтажа:

После того, как рама убрана в стену, а в стене выполнены все необходимые отверстия и произведена финишная отделка можно приступать к непосредственной установке самого подвесного унитаза.

Последовательность операций при этом выглядит следующим образом:

Нам потребуется вкрутить монтажные резьбовые шпильки, на которые будет крепиться наш унитаз, а также присоединить к нему трубу выпуска и трубу для подачи воды (смыва).

Чтобы не ошибиться, сначала следует замерить глубину отверстий в стене, в которые будут вставляться патрубки и отметить это расстояние на патрубках фановой (выпускной) трубы и трубы подачи воды в унитаз (смыва):

Отрезанные до нужной длины патрубки прикрепляют к чаше унитаза:

Важно! Крепить патрубки при сборке нужно сначала именно к унитазу, а не вставлять в стену, а потом пытаться к ним присоединить унитаз.

Все места соединений и находящиеся в них уплотнительные резинки можно для надежности промазать санитарным силиконовым герметиком:

Это позволит улучшить герметичность соединений и предотвратит возможные протечки.

После того, как все соединения промазаны герметиком, а прокладки установлены на свои места, можно надевать унитаз на монтажные шпильки, вкрученные в стену и крепить его гайками к стене:

Подтягивать гайки следует аккуратно, чтобы хрупкий фаянс не лопнул от чрезмерного усилия.

После того, как унитаз надежно зафиксирован, можно отрезать выступающие края уплотнительной прокладки с помощью канцелярского ножа:

Также после этого нужно отрезать лишнюю гармошку для кнопки спуска:

Теперь пришло время включить подачу вода в бачок. Для этого нужно удалить пластмассовую крышечку в отверстии, где будет ставиться кнопка спуска.

Если вы выбрали для своего санузла настенный унитаз, то следует помнить, что процесс его установки очень сильно отличается от традиционных вариантов. Он намного сложнее, и времени на проведение работ нужно намного больше. Но следует отметить, что работы по силам даже неопытным мастерам при условии, что они знают все основные особенности рабочего процесса и выполняют все технологические действия в правильной последовательности.

Основные элементы системы

Для начала разберемся, из чего состоит конструкция, и какие части вам придется устанавливать в процессе работы:

Несущая конструкция	Она представляет собой прочный металлический каркас, который специалисты называют инсталляцией по той простой причине, что именно на эту раму и ставится унитаз. При выборе основное внимание уделите прочности, так как этот узел будет нести на себе основную нагрузку. Также важно наличие системы, позволяющей регулировать высоту расположения чаши, так как уровень пола в помещении может быть разным
Бачок	Он изготавливается из пластика и имеет такую форму, которая позволяет располагать его внутри инсталляции. На передней части имеется кнопка, которая соединена с механизмом слива, через нее осуществляется доступ внутрь системы для обслуживания и ремонта, поэтому лучше, если ее размер большой. Хорошо, если конструкция двухкнопочная, это позволяет экономить воду
Чаша унитаза	Она может иметь самые различные конфигурации и цвет, вы подбираете тот вариант, который будет подходить под интерьер. Также важно, чтобы конструкция обеспечивала удобство использования, поэтому диковинные формы лучше не покупать. Материалом изготовления чаще всего выступает фаянс или фарфор, второй вариант дороже, но и его эксплуатационные качества намного выше
Крепеж	Он должен идти в комплекте, вам нужно проверить наличие всех необходимых узлов, их количество прописано в сопроводительной документации. Если крепежные элементы вызывают сомнения относительно своей прочности, то лучше приобрести более надежные варианты с такой же конфигурацией

Важно!
Кроме всего вышеописанного, вам понадобится отвод для присоединения к канализационной трубе, а также подводка для воды в .
Это основные элементы, хотя в зависимости от специфики объекта может использоваться что-либо еще.

Описание работ

Теперь разберемся, как правильно установить подвесной унитаз, весь процесс можно разделить на две части – установка несущей рамы и работы по отделке и креплению наружной части конструкции.

Монтаж инсталляции

Если все требуемое есть под рукой, можно приступать к выполнению работ, они проводятся в следующей последовательности:

• В первую очередь определяется место расположения конструкции , важно, чтобы туда можно было без проблем подвести все коммуникации, и конструкция не мешала передвижению. Система может быть скрыта за плоской поверхностью стены, когда стены делаются из гипсокартона, а может иметь вид выступа, если вы не хотите уменьшать пространство в небольшом помещении. На поверхности делаются метки, которые будут служить вам ориентиром при дальнейших работах;

• Далее нужно подвести к месту ориентировочного расположения унитаза водопроводную и канализационную трубы . Если они будут проходить в стене и стяжке, то позаботьтесь об этом вопросе заранее, чтобы впоследствии вам не пришлось делать штробы перфоратором. Особого внимания требует вывод канализационной , он должен располагаться максимально точно, поэтому при установке подводки приставьте раму к поверхности, чтобы убедиться, что все четко;

• Затем выставляется рама и производится осмотр, чтобы определить, плотно ли она прилегает к поверхности, и нет ли каких-либо помех, которые нужно удалить (наплывы раствора, неровности стяжки и т.д.). После этого производится разметка отверстий, которые нужно будет просверлить для крепления конструкции к стене, тут важна аккуратность и точность;

• Сверление производится перфоратором , делаются отверстия в полу и стене по ранее нанесенной разметке. Диаметр бура должен соответствовать размеру используемых дюбелей или анкерных болтов. При работе старайтесь всегда держать инструмент так, чтобы бур располагался строго перпендикулярно поверхности стены или пола, иначе крепеж будет располагаться криво;

• После сверления нужно приставить раму и убедиться, что все нормально . Далее берется крепеж, и конструкция тщательно фиксируется к поверхности стены и пола, важно перед окончательной фиксацией проверить положение всех плоскостей с помощью строительного уровня, чтобы впоследствии не пришлось переделывать работу;

• Не забудьте перед креплением инсталляции зафиксировать на ней бачок и другие узлы , так как впоследствии это сделать намного сложнее. В конце работ убедитесь, что все соединения надежны и какие-либо люфты в них отсутствуют;
• Далее нужно правильно выставить гофру , которая будет соединять унитаз с канализацией, для этого производятся все необходимые замеры и элемент ставится на нужной высоте. Сразу фиксировать его не стоит, так как надо убедиться, что все правильно. На шпильки надеваете унитаз, и если все элементы точно подходят друг к другу, то чашу можно снимать, а подводку зафиксировать в нужном положении;

• Естественно, что, перед тем как устанавливать подвесной унитаз, нужно подвести к бачку воду . Если для напольных вариантов оптимальным решением является гибкая подводка, то для настенных систем специалисты рекомендуют применять жесткий вариант. Он намного прочнее и долговечнее, что очень важно, ведь система будет скрыта за отделкой, и возникновение проблем может привести к необходимости разборки части стены.

Отделка и крепление чаши

Установка подвесного унитаза – процесс занимающий немало времени главным образом из-за того, что нужно отделывать конструкцию и закрывать ее.

Опишем рабочий процесс по шагам:

• В первую очередь нужно соорудить вокруг конструкции каркас из профиля для гипсокартона, этот процесс несложен, важно использовать надежные элементы, проводить точные замеры и надежно крепить их как к стене, так и между собой. Если пространство неширокое, то зашивается вся поверхность, ниже на фото показан именно такой вариант проведения работ;

• После устройства каркаса можно приступать к его облицовке, для этого берется влагостойкий гипсокартон толщиной 12 мм, это прочный материл, который отлично служит в помещениях с повышенной влажностью. Производятся замеры, и лист разрезается на куски нужной конфигурации, особое внимание уделите вырезанию отверстия под кнопку, лучше делать это в цельном листе, чем совмещать вокруг несколько кусков, чем меньше швов – тем лучше;
• Крепление производится с помощью специальных саморезов с мелким шагом, они располагаются на расстоянии 20 см друг от друга, так обеспечивается высокая надежность конструкции. Не вдавливайте крепеж в поверхность слишком сильно – вы просто продавите гипсокартон;

• Далее работы зависят от того, какой вариант отделки вы выбрали. Если вариант будет окрашиваться, то основание шпаклюется до получения идеально ровной плоскости, если будет наноситься декоративная штукатурка, то опять же нужно шпаклевать поверхность, а после наносить тот или иной состав. Если вы решили делать облицовку плиткой, то в выравнивании нет потребности, можно просто заделать швы и загрунтовать конструкцию;

Важно!
Чтобы плитка держалась лучше, некоторые специалисты рекомендуют насверлить в гипсокартоне отверстий, в них будет попадать клей, и керамика будет держаться намного лучше.

• Когда отделка завершена, вам нужно установить кнопку, точнее ее декоративную верхнюю часть на место и прикрепить чашу. Это делается очень просто: она аккуратно навешивается на шпильки, после чего вам нужно совместить и зафиксировать вывод канализации и подвод воды для смыва – все достаточно просто, тут важна аккуратность и точность. Убедившись, что все стыки надежны, можно крепить унитаз;

• Последний этап – включение воды и пробный смыв, важно проверить, нет ли протечек, и нормально ли работает система в целом. Если все как нужно, то работу можно считать успешно выполненной.

Вывод

Мало подобрать качественный подвесной унитаз – как установить его, придется разбираться намного дольше, зато вы получите отличный результат. Видео в этой статье поможет разобраться в вопросе еще лучше, но если у вас остались вопросы по теме, то задавайте их в комментариях.

В последнее время большую популярность в строительно-отделочном деле завоевывает тенденция установки подвесного унитаза. Данный вид водопроводно-канализационного оборудования наверняка присутствует в каждом жилище. В двух третях домов унитазы еще устанавливаются старым проверенным методом — посредством напольного крепления. Сегодня же, все чаще и чаще отдаётся предпочтение указанным подвесным конструкциям.

В чем же популярность изделия такого плана? Подвесные унитазы выглядят качественнее и современнее, что наверняка влияет на популярность товара. На установке унитаза такого формата удастся сэкономить немало денег. Для этого потребуется сделать одну вещь — научиться монтировать подвесной унитаз собственноручно. Это задача из разряда невыполнимых?

Отнюдь, такое по плечу всем, кто ознакомится с инструкциями и советами по установке. Первый шаг на пути к осваиванию процесса самостоятельного крепления подвесного унитаза — вникание в главные аспекты конструкции аппарата.

Почему так важно разобраться в особенностях устройства подвесного унитаза? Да потому что после этого гораздо вероятнее удастся преуспеть в процессе установки устройства. Итак, стандартно унитаз такого типа состоит из трех частей, к которым относятся:

1. Стальная рама (укрепленный элемент, так как он — основа для крепления наиболее крупного и тяжелого элемента унитаза, его чаши). Процесс установки подвесного унитаза настоятельно рекомендуется начинать именно с этой составляющей. Раму необходимо зафиксировать на стене, а также прикрепить к полу, таким образом, в будущем унитаз сможет полностью выдержать нагрузку в виде веса взрослого человека. По этой причине раму ни в коем случае нельзя крепить на непрочные стенки, примером которых являются гипсокартонные перегородки (есть вероятность, что крепление будет ненадежным и унитаз просто упадет).

2. Сливной бачок (изготавливается из пластика, от человеческих глаз скрывается в процессе монтирования посредством установки в самой стене). По своей форме не похож на бачок стандартного напольного унитаза, потому что обязан помещаться в довольно зауженном пространстве. На передней стенке бачка присутствует специальный вырез, необходимый для монтирования спускового механизма. В современных бачках подвесных унитазов почти всегда присутствует функция дозированного слива, благодаря которой можно выбирать объем воды, используемого для смывания.

3. Чаша (единственный не скрываемый от человека элемент конструкции подвесного унитаза. Также является наиболее активно эксплуатируемой его деталью. Стандартная форма данной составляющей: овальная, хотя сегодня на рынке подобной сантехнической продукции можно встретить и унитазы с чашами круглой, прямоугольной или даже треугольной формы).

Еще одной неотъемлемой составляющей конструкции подвесного унитаза является набор крепежных материалов, посредством которых и проходит установка и монтаж устройства к стене и полу. К числу таких материалов относится лента из тефлона, полиэтиленовый отвод, эластичный шланг, а также шпильки.

Положительные и негативные аспекты установки подвесного унитаза.

Перед тем, как вы решитесь на установку подвесного унитаза, вам необходимо рассмотреть основные аргументы за и против, касающиеся данного вопроса.

К позитивным моментам установки относятся:

• экономия занимаемого устройством пространства;
• отсутствие внушительной по размерам ножки для слива;
• слабый шум от спуска воды;
• предельная простота в уходе.

Однако нельзя забывать о том, что установка унитаза с обозначенной конструкцией несет в себе и ряд недостатков, среди которых выделяются следующие моменты:

• необходимость монтирования сливного бачка внутрь стены или ниши (иначе размер выступа подвесного унитаза не будет отличаться от такого же показателя у стандартного напольного устройства);
• вероятность переноса канализационной и водопроводной труб;
• потребность в создании особого углубления для сливного бачка.

Способы установки подвесного унитаза.

На данный момент разработаны два способа крепления подвесного унитаза: на инсталляцию или же на бетонное основание. Владелец сантехнического устройства вправе выбирать между этими вариантами, руководствуясь всего двумя критериями: если он хочет почти что стопроцентной гарантии крепления, которое не разойдется даже под серьезным механическим воздействием, то необходимо обратить внимание на монтаж на инсталляцию. Если же главная цель: установить унитаз быстрее и без особо существенных материальных затрат, то больше всего подойдет крепление на бетонное основание. Теперь уделим внимание аспектам каждого из этих способов.

Главная особенность данного способа крепления подвесного унитаза состоит в том, что устройство крепится к стене, при помощи предварительно вмонтированной в нее специальной рамы, которая и отыгрывает роль инсталляции. Для того чтобы правильно провести крепеж данным способом без помощи профессионалов, необходимо четко следовать плану монтажа, подразделяющемуся на несколько этапов:

— Установка рамы унитаза. Данный компонент конструкции устройства прикрепляется к полу и капитальной стене с помощью дюбелей, вставляемых в специально проделанные отверстия. Далее на месте крепления делается вывод труб канализации и водопровода. Сама инсталляция обязана быть ровной. Требование к ней: полное параллельное прилегание к стене, к которой она крепится. На данном этапе требуется определить высоту нахождения унитаза над полом. Этот показатель равняется сорока сантиметрам, однако меняется по желанию хозяев жилья;

— Подведение воды к бачку. По желанию владельца устройства подводку можно поставить как эластичную, так и жесткую. Помните, пока монтируется подводка, вентиль бачка необходимо держать в закрытом состоянии, иначе возможно возникновение ситуации с повреждением водопровода;

— Присоединение унитаза к канализационной системе. Данный этап начинается с того, что унитазный выпуск вставляется в отвод канализации, а после данной операции получившееся соединение скрепляется при помощи гофры. Для его совершения чашу подвесного унитаза ненадолго необходимо привинтить у инсталляции. После этого ее нужно заново снять, время ее монтажа наступит на одном из последующих этапов;

— Обшивка рабочей области гипсокартоном. Листы крепятся к раме уже в тот момент, когда она закреплена на стене. Зачастую инструкцией по обшивке гипсокартоном пользователя снабжает производитель товара, прилагающий алгоритм действий в комплекте с самим унитазом. Покрытие гипсокартоном можно проводить двумя способами: либо полностью обшив всю площадь стены, либо же покрыв только область самой инсталляции. Видео обшивки инсталляции гипсокартоном смотрите ниже.

— Крепление чаши унитаза — финальный этап, его суть: навешивание данного компонента устройства на часть стальной рамы посредством двух небольших шпилей.

Как видите, особых сложностей в самостоятельном монтаже подвесного унитаза на инсталляцию нет, необходимо лишь только с большим вниманием отнестись к монтажу самой рамы, так как от ее удачного и выверенного крепления зависит надежность всего итогового результата установки.

Монтаж подвесного унитаза на бетонное основание.

Данный способ отличается от предыдущего тем, что унитаз крепится не на раму, вмонтированную в стену, а на собственноручно созданное основание из бетона. В стандартный список деталей, требуемых при процессе установки унитаза таким способом, входят доски, гайки, шурупы и шайбы, два стержня, резьба которых не тоньше двух сантиметров, а длина в пределах от полуметра до восьмидесяти сантиметров, пластиковая труба не короче десяти сантиметров, сливная муфта и силиконовый герметик. В дальнейшем алгоритм действий по креплению подвесного унитаза без инсталляции выглядит так:

— в капитальную стену монтируются два стержня. В дальнейшем их хватит для того, чтобы выдерживать нагрузку в четыреста-пятьсот килограммов, чего хватает для прочной посадки унитаза;

— устанавливается высота унитаза, после чего можно подрезать и устанавливать муфту для слива;

— на досках, которые пойдут в качестве опалубки, рассчитываются места под отверстия для крепежей, после чего можно приступать к их установке;

— вычисляется длина заглубления стержней (обычно она не должна превышать пятнадцати сантиметров), после чего их фиксируют в стене с помощью специального клея для бетона;

Дальнейший процесс установки навесного унитаза на бетонное основание не имеет никаких принципиальных различий с процессом крепления стандартного напольного унитаза. Присоединяется слив, герметизируются стыки, чаша устанавливается на стержни, которые сверху фиксируются гайками. Последним штрихом становится установка сливного бачка над чашей.

В чем принципиальное различие данного способа установки подвесного унитаза с предыдущим, так это в отсутствии необходимости покупки и монтажа дорогостоящей стальной рамы. Именно при помощи такого метода установки сантехнического прибора удастся сэкономить немало финансовых ресурсов.

Косметические работы после установки подвесного унитаза.

После проведения основных этапов установки подвесного унитаза вам останется сделать лишь самую малость — позаботиться о подшивке и отделке устройства. Вне зависимости от выбранного варианта монтажа аппарата, для его облицовки используются листы гипсокартона. При монтаже унитаза с инсталляцией этими листами закрывается бачок слива и стальная рама, а чаша унитаза и кнопка для слива остаются открытыми.

При монтаже без инсталляции, гипсокартоном можно закрыть основание из бетона, а также сливную трубу. Открытым остается отверстие для доступа к бачку.

Установка подвесного унитаза с инсталляцией своими руками. Видео урок.

Стремление дизайнеров к улучшению внешнего вида унитазов, созданию стильных санузлов способствовало популяризации блочных и рамных конструкций с навесной чашей.

Сама по себе инсталляция стоит недешево, да еще и придется доплачивать за ее монтаж. Поэтому многие домашние мастера оттачивают сантехнические навыки и проводят монтажные работы самостоятельно. Согласитесь, было бы неплохо сэкономить деньги, выполнив крепление унитаза к инсталляции своими руками?

Мы поможем вам в решении этого вопроса. В статье мы подробно описываем устройство, принцип работы и виды конструкций, а также приводим пошаговую технологию и фото-инструкцию по установке унитаза.

Если вид внешних элементов инсталляции зависит только от фантазии дизайнера, то устройство её внутренней конструкции можно разделить на 2 варианта: рамный и блочный.

Галерея изображений

Рамка кнопки слива фиксируется на защелках и легко снимается. Под ней расположено отверстие для подведения водопроводного шланга с компактным краном. В пределах этого «монтажного» окна на передней стенке бачка находится и , который руками выкручивается с бачка и ремонтируется без демонтажа короба.

Миф №3 . Подвесной унитаз занимает минимум места.

Блочные и рамные инсталляции требуют дополнительных 20-25 см пространства ванной комнаты. Поэтому эти конструкции занимают даже больше места, чем напольный унитаз. Единственным вариантом сокращения пространства является расположение инсталляции в нише стены.

Миф №4 . Запчасти к блочным инсталляциям отсутствуют.

Размеры комплектующих у большинства производителей стандартизированы, потому что приоритет при покупке имеют ремонтопригодные модели. В магазинах сантехники подобрать сломавшуюся деталь не составит труда. Кроме того, выполнить можно самостоятельно.

Пошаговый монтаж инсталляции и унитаза

Установить сантехническую инсталляцию самостоятельно несложно. Главная опасность состоит в протекании стыка канализационной трубы и патрубка унитаза после окончательной установки.

Чтобы избежать таких проблем, необходимо соблюдать все правила пошагового монтажа инсталляции. Далее будут рассмотрены схемы установки унитазов с различными конструкциями.

Необходимые инструменты

Для проведения монтажа инсталляции и крепления к ней унитаза необходимы такие инструменты и материалы:

1. Отвертка.
2. Разводной ключ.
3. Дрель-перфоратор со сверлами.
4. Плоскогубцы.
5. Дюбели и болты.
6. Молоток.
7. Уровень.
8. Рулетка с маркером.
9. Силикон.

Перечислен минимум инструментов и материалов, которые пригодятся при установке самой инсталляции. При монтаже короба необходимы другие приспособления, но эту работу лучше доверить профессионалам.

Установка блочной инсталляции

Установить блочную инсталляцию можно двумя способами:

1. В специально подготовленную нишу в стене.
2. На бетонную плиту, которая затем зашивается гипсокартоном.

Вне зависимости от типа установки, перечень действий для сборки инсталляции остается одинаков.

Шаг первый . Нанесение разметки в санузле. В небольших узких комнатах унитаз устанавливается по её оси, а в больших – чашу лучше располагать по оси слива.

Сначала необходимо провести линию маркером или мелом от угла до угла комнаты вдоль стены, где планируется установка инсталляции. Затем вдоль оси установки чаши необходимо начертить перпендикулярную первой линию, использую строительный уголок.

Шаг второй . Формирование мест креплений. В соответствии с намеченной осью установки чаши проводится определение мест фиксации блочной конструкции. При перекосах оси чаши и стены под крепления можно подложить деревянные или пластиковые прокладки для достижения угла в 90 градусов.

В рыхлых бетонных плитах предпочтение отдается креплению с помощью дюбелей, которые обеспечивают максимальную площадь соприкосновения крепежа со стеной

Необходимо обязательно центрировать расположение дюбелей относительно середины сливного отверстия унитаза. Если расстояние между местами крепления блока 60 см, то каждое отверстие под дюбель должно сверлиться на расстоянии 30 см от оси чаши.

После разметки необходимо просверлить дрелью отверстия и вставить в них прилагающиеся к изделию крепежные элементы.

Шаг третий . Фиксация блочной конструкции. Сливной бак прикручивается шурупами или анкерными болтами к стене. После этого к конструкции подводится водопроводный шланг, и присоединяются патрубки, которые будут стыковаться с чашей унитаза.

Внутри «монтажного» окна обычно расположен идущий в комплекте гибкий шланг, в который вода подается через переходник с краном

Шаг четвертый . Вкручивание опорных штифтов чаши. После фиксации блочного механизма к нему присоединяется чаша унитаза. В отверстия для её крепления вставляются металлические стержни и определяются места их крепления на стене, чтобы высота сидения унитаза была 40-48 см.

Стержни изготовлены из сверхпрочной негнущейся стали и выдерживают без деформации нагрузку до 450 кг. Изменить впоследствии их расположение без демонтажа декоративного короба не получится

После этого унитаз снимается, и дрелью просверливают отверстия в бетонной плите под стержни, которые затем фиксируются в стене крепежом.

Шаг пятый . Монтаж канализационного слива. Чаша унитаза навешивается на опорные штифты и в неё вставляется патрубок слива воды с бачка. После этого определяется схема канализации и производится её монтаж с жесткой фиксацией отводящей 110-милиметровой трубы.

Жесткая фиксация канализационной подводки обязательна, потому что при установке чаши унитаза труба не должна изменять своё положение

Шаг шестой . Обшивка блочной инсталляции и установка чаши унитаза. После монтажа канализации чаша унитаза снимается и начинается декоративная обшивка всей сантехнической конструкции плиткой или влагостойким гипсокартоном.

Кнопка слива и её рамка устанавливаются в последнюю очередь. Но испытывать работу механизма слива следует только после высыхания герметика на канализационном стыке

Когда обшивочные работы завершены, монтируется кнопка слива, а чаша насаживается на сливные патрубки и опорные металлические штифты. После этого унитаз приживается гайками к стенке.

Вместо обшивки сливного отверстия блочной конструкции, опорных стержней и канализации иногда используется их заливка бетоном.

При замешивании бетона для заливки необходимо покупать только сертифицированные материалы, а также соблюдать технологию, потому что конструкция будет испытывать большие нагрузки

Для этого после пятого шага вокруг указанных конструкций монтируется общая деревянная опалубка, а её внутренний объем заливается бетоном. Через 5-7 дней после заливки опалубка снимается, а чаша унитаза состыковывается с жестко зафиксированными в бетоне опорными штифтами, патрубками канализации и сливом бачка.

Монтаж унитаза с рамной инсталляцией

Установку рамной инсталляции с унитазом можно проводить в произвольном месте санузла. Однорамные конструкции крепятся одновременно к стене и полу, а инсталляции со сдвоенной рамой можно устанавливать посреди комнаты в специальной перегородке.

Монтаж обоих вариантов конструкций отличается только местом крепления металлического каркаса и формой декоративной обшивки, поэтому их установка будет рассмотрена в рамках одной пошаговой инструкции.

Шаг первый . Сборка каркасной конструкции. Установка инсталляции начинается со сбора металлической рамы. Для компенсации неровностей пола и стен в конструкции каркаса предусмотрены выдвижные лапки. После регулировки положения рамы по уровню, лапки жестко фиксируются в требуемом положении.

Для регулирования расстояния между стеной и рамой существует специальный механизм. Фиксация положения лапки должна производиться жестко, чтобы избежать возможного перекоса рамы

Инсталляция прикладывается к месту монтажа, и маркером отмечаются места, в которых необходимо просверлить отверстия под дюбели.

Шаг второй . Установка бака на металлическую раму. Высота бачка для воды также может регулироваться, но не во всех моделях инсталляций. Рекомендуемая высота расположения спусковой кнопки – 1 м от поверхности пола.

Высота сливной кнопки не имеет принципиального значения для работы механизма, но опросы свидетельствуют, что 100 см – это оптимальный вариант

Исходя из этого параметра, происходит выбор уровня расположения сливного бака внутри металлической рамы. Вместе с баком монтируются фитинги для слива воды.

В рамной конструкции часто имеется регулируемая по высоте горизонтальная металлическая планка. Она имеет отверстия или клипсы для крепления опорных стержней чаши унитаза, патрубков слива воды с бака и канализации.

Шаг третий . Монтаж канализации. К раме прокладывается 110-милиметровая канализационная труба.

Шаг четвертый . Крепление рамной конструкции. Просверливают отверстия для крепления металлического каркаса, и затем он прикручивается шурупами или анкерными болтами к стене и полу в намеченных точках. Оптимальное расстояние от каркаса рамы до стены – 140-195 мм.

Близко прикрутить раму к стене не получится, потому что за металлическими лапками должна ещё разместиться канализационная труба размером 110 мм

К раме фиксируется канализационная труба с помощью имеющегося в распоряжении крепежа.

После того, как рамная инсталляция полностью собрана, необходимо удостовериться в правильности регулировки опорных высоты штырей и патрубков. Для этого на конструкцию навешивается чаша унитаза.

Шаг пятый . Проверка герметичности. К сливному баку подключается водопроводная труба и открывается кран. После наполнения бачка производится пробный слив. При отсутствии протечек чаша унитаза снимается и начинается обшивка инсталляции.

Шаг шестой . Формирование короба вокруг рамной инсталляции.

Закрыть металлическую раму можно двумя способами:

• зашить гипсокартоном;
• обложить кирпичом и плиткой.

Перед изоляцией инсталляции необходимо закрыть её патрубки заглушками или полиэтиленовыми пакетиками. Для обшивки необходимо использовать влагостойкий гипсокартонный лист толщиной 12,5 мм. Короб будет представлять собой декоративный элемент, на который не приходится опорной нагрузки.

Переднюю панель короба необходимо усиливать сзади металлопрофилем для того, чтобы при случайном нажиме рукой на гипсокартон он не лопнул и не провалился

При обшивке необходимо заранее предусмотреть формирование отверстий под патрубки и опорные штифты чаши унитаза.

Шаг седьмой . Крепление унитаза к раме инсталляции. К монтажу чаши унитаза на инсталляцию можно приступать сразу после заштукатуривания и окраски гипсокартонного короба. Если металлический каркас обкладывался кирпичом и плиткой, то ставить на него унитаз следует через 10 дней после окончания работ.

Между чашей и стеной вместо силикона можно подложить прокладку из утеплителя толщиной 1-2 мм для предотвращения растрескивания керамического покрытия при нагрузках

Перед насаживанием унитаза на опорные штифты необходимо смазать силиконом резиновые прокладки патрубков канализации и сливного отверстия бачка. Также слой герметика наносится на заднюю стенку унитаза на расстоянии 5 мм от края по всему периметру соприкосновения со стенкой.

Чаша фиксируется к стене двумя болтами, закручиваемыми на металлические штифты. Через сутки можно произвести пробный слив для проверки работы всей инсталляции.

Блочные и рамные инсталляции не обязательно предполагают установку навесной чаши унитаза. Его можно установить классически на пол. Схема монтажа напольного унитаза отличается от вышеизложенных способов лишь местом расположения элементов крепежа и патрубка канализации.

При установке унитаза на пол его фиксируют, как на опорные горизонтальные стержни, так и прикручивают к полу. Производители чаши выбирают вид крепления, исходя из формы изделия.

При фиксации унитаза к полу необходимо наметить и просверлить в напольной плитке два отверстия для крепления. После обшивки инсталляции коробом, чаша унитаза монтируется к патрубкам канализации и слива бачка, а затем прикручивается к полу с помощью имеющегося крепежа.

После окончательной фиксации унитаза необходимо промазать по периметру основания силиконовым герметиком, чтобы под чашу не попадала вода и грязь

Для связи канализационной трубы и чаши унитаза можно дополнительно использовать .

Рама должна быть закреплена болтами минимум в 4 местах.

У подводящей воду трубы должен быть отдельный закрывающий кран в удобном для доступа месте.

Следование предложенным инструкциям обезопасит квартиру от затопления и предотвратит необходимость демонтажа декоративного короба в течение первых лет эксплуатации унитаза.

Выводы и полезное видео по теме

Видеоролики за несколько минут позволят сложить в голове полный пазл схемы сборки инсталляций для унитаза. После их просмотра вышеописанные пошаговые инструкции станут более понятными и осознанными.

Процесс сборки рамной инсталляции:

Установка блочной инсталляции в нишу:

Крепление унитаза к раме инсталляции:

Предложенная пошаговая инструкция монтажа унитаза с рамной и блочной инсталляциями укладывается в несколько часов работы, если не учитывать время на создание декоративного короба.

Суть установки сводится к ровному и прочному креплению рамы, присоединению патрубков и состыковыванию чаши унитаза с блоком слива. Осуществить это может каждый хозяйственный человек, умеющий обращаться с необходимым инструментом.

У вас есть практические навыки крепления унитаза к инсталляции? Делитесь собственным опытом монтажа или задавайте вопросы по теме статьи. Блок для в комментариев расположен ниже.

Напольные унитазы долгое время были вне конкуренции, но всё меняется. Владельцы современных квартир всё чаще делают выбор в пользу подвесных моделей. Удовольствие это не из дешевых, но это практически единственный недостаток такого решения. Зато в числе преимуществ конструкции её великолепный дизайн и удобство обслуживания.

Важно, чтобы установка подвесного унитаза была выполнена по всем правилам. Мы расскажем, как и в какой последовательности производятся работы, какие приспособления потребуются для крепления чаши. С учетом наших рекомендаций вы сможете все сделать самостоятельно или проконтролировать действия сантехников.

Домашний мастер с легкостью справится с монтажом настенной модели, если разберётся в отличительных особенностях её конструкции.

Видимым элементом такого сантехприбора является сама чаша унитаза. Её монтаж на стену осуществляется двумя способами: с применением инсталляции и на бетонное основание. В нашей статье мы рассмотрим оба варианта.

Подвесная модель унитаза стоит дороже, чем обычный напольный вариант, но можно уменьшить расходы, если выполнить монтаж изделия своими руками

Сильные и слабые стороны подвесного вида сантехники перечислены , в которой детально описаны разновидности и конструктивная специфика, приведены ориентиры выбора оптимальной лично для вас модели.

Конструкцию настенного сантехнического устройства условно можно разделить на три основных элемента, о которых дальше пойдет речь.

Надежная стальная рама (модуль)

Рама – основной элемент всей конструкции, который прикрепляется к полу и к стене санузла. Именно рама является опорой для сливного бачка и чаши. От её надежности зависит качество последующей эксплуатации изделия. После ввода унитаза в эксплуатацию, конструкция должна будет обладать достаточным запасом прочности, чтобы выдержать вес взрослого человека.

Для закрепления рамы необходимо иметь прочную основу. Гипсокартонные стены в этом качестве рассматриваться не могут. Рама снабжена механизмом, позволяющим варьировать высоту установки унитазной чаши в диапазоне 40-43 см. Для надежного закрепления чаши производители рекомендуют использовать крепкие штыри, изготовленные из стали.

На этом фото хорошо видны все три элемента конструкции унитаза: светло-синяя рама, серо-голубой пластиковый бачок с клавишей слива и белая чаша

Лучшие модели опорных рам для подвесной сантехники перечислены , с которой мы рекомендуем ознакомиться.

Скрытый сливной бачок

Скрытое крепление этого элемента, по мнению приверженцев настенной модели, считается одним из преимуществ конструкции. Материалом для его изготовления является очень прочный пластик. Чтобы на поверхности не скапливался конденсат, пластик обрабатывается стиролом.

Бачок имеет плоскую форму, отличающуюся технологическим вырезом с одной из сторон. Этот вырез необходим для устройства сливной клавиши. У этого отверстия есть и ещё одно предназначение: оно позволяет извлекать арматуру сливного бачка при выполнении ремонтных работ.

Ещё одной особенностью сливных бачков подвесной конструкции является экономичная система слива, которой может быть оборудована такая модель. В зависимости от потребности, доза слива может составлять 3 или 6 литров.

Чаша – видимый элемент конструкции

Чашу выбирают, как правило, исходя из личных предпочтений пользователей. Она находится на виду и должна соответствовать общему интерьеру помещения. Кроме того, должен быть удобен в эксплуатации.

Именно чаша унитаза, как видимый элемент конструкции, должна органично вписываться в интерьер помещения: она может иметь даже квадратную форму

Большинство покупателей отдают предпочтение изделию овальной формы. Хотя в продаже встречаются круглые, прямоугольные и даже квадратные модели.

Крепежные элементы являются частью выбранной модели и входят в состав её комплектации. Дополнительно приобретать крепеж для подвесного унитаза покупать не нужно. Кроме того среди навесных моделей есть с электронным управлением и многочисленными гигиеническими функциями.

Интеллектуальные типы сантехники с выдвижными форсунками для выполнения обмыва и осушения, дезодорации и прочих действий нуждаются в подключении к электропитанию. Их установка усложнена подводкой силовой линии и настройкой работы системы:

Галерея изображений

Эти длинные стальные шпильки, проходящие через отверстия в раме и прикрепленные к стене, необходимы для того, чтобы надежно удерживать чашу унитаза

Подключение необходимых коммуникаций

Первым делом подключаем канализацию. Для этого соединения используется черный отвод, который, как правило, входит в комплектацию инсталляции. Одним концом этот отвод подгоняется к трубе канализации, а другой его конец прикрепляется к раме специальными клипсами.

Водопроводные трубы должны располагаться справа или слева от модуля. Присоединить трубу к конструкции следует с помощью уже имеющегося в ней резьбового соединения. Для подключения водопровода лучше использовать медные или полипропиленовые трубы, а соединение сделать разъёмным.

Холодную воду к бачку можно подвести и при помощи гибких шлангов. Такие шланги выгоднее в смысле цены, но следует учитывать их недолговечность. А при замене вышедших из строя шлангов придется выполнять дорогостоящий ремонт, поэтому вариант с трубами все-таки предпочтительнее.

Не забудьте проверить, насколько надежно ёмкость для слива соединена с системой водопровода. Для этой цели открываем кран подачи воды. Он находится внутри сливного бачка. После наполнения ёмкости все возможные протечки устраняют. Это можно сделать, не сливая воду.

Если в процессе проверки правильности подключения унитаза к канализации или водопроводу будут выявлены протечки, их следует тщательно устранить

Проверке следует подвергнуть и соединение с канализационным стоком. Для этого на шпильки надевают унитазную чашу и выполняют пробный слив без окончательного закрепления конструкции. После чего чашу опять снимают и ликвидируют все выявленные протечки, если они есть.

Выполнение отделочных работ

На следующем этапе вам предстоит зашить нишу с помощью влагостойкого листа гипсокартона, после чего выполнить отделочные работы. Обратите внимание на то, что нам нужен именно влагостойкий гипсокартон, потому что обычный быстро испортится под влиянием конденсата.

Для выполнения отделочных работ при установке подвесного унитаза с инсталляцией применяется именно влагостойкий гипсокартон, который может без снижения своего качества находиться в помещениях с повышенной влажностью

Для раскройки гипсокартона нужно использовать шаблон, который должен входить в комплектацию инсталляции. Он позволит правильно вырезать все необходимые монтажные отверстия, не испортив при этом материал.

После установки влагостойкого листа на его поверхности можно закреплять отделочный материал. Для отделки санузла чаще всего используют керамическую плитку.

Завершающие этапы установки

К монтажу видимой части навесного унитаза можно приступать только после того, как плиточный клей основательно просохнет.

Порядок выполнения монтажа чаши унитаза:

• патрубок сливной ёмкости должен выступать на 50 мм за поверхность стены: его необходимо подогнать до этого размера;
• так же поступают и с патрубком, который ведёт в слив канализации;
• оба патрубка устанавливают на предназначенных для их места;
• на шпильки, которые были закреплены заранее, а также на патрубки надевают большую прокладку, похожую по форме на усеченную пирамиду;
• чашу надевают на шпильки и присоединяют к ней патрубки;
• ставят на свои места резиновые прокладки и вставки из пластика;
• накидывают и затягивают гайки крепежа;
• выступающие части резиновой прокладки аккуратно обрезают.

Теперь можно спустить воду из бачка, проверив тем самым работу канализационного слива. Высота установки чаши подвесного унитаза относительно пола может быть отрегулирована путём изменения положения шпилек и выдвижных штифтов, которые используются для закрепления этого элемента. Она должна соответствовать росту посетителей туалета.

Высота установки чаши может регулироваться в диапазоне 40-43 см, но стандартным считается расстояние в 40 см от поверхности пола

Стандартной считается высота в 40 см, измеряемая от поверхности пола до верхнего края чаши.

Крепление клавиши смыва

Завершается процесс монтажа установкой клавиши слива. Она включается в базовую комплектацию и может быть механической или пневматической. Обычно эта процедура не вызывает никаких проблем, поскольку все предусмотренные соединения уже должны быть выведены на поверхность стены.

Для механической клавиши предусмотрены специальные штифты, а для пневматической – трубочки. Осталось лишь установить этот элемент на предназначенное для него место и отрегулировать его положение. Всё: унитаз можно эксплуатировать.

Подвесная модель на бетонном основании

Стальная рама – дорогое удовольствие. В принципе, можно обойтись и без неё, соорудив своими руками постамент из бетона, который и послужит надежным основанием для подвесного унитаза. Такой вариант считается наиболее экономичным.

В состав схемы модели на бетонном основании входят: 1 – два стержня для фиксации чаши унитаза, вмонтированные в стену; 2 – бетонное основание; 3 – труба для слива в канализацию

При этом способе монтажа сливную ёмкость можно или вмонтировать в стену, выведя при этом клавишу слива наружу, или разместить над чашей сантехнического прибора.

Процедура подготовки к монтажу

Рассмотрим тот вариант, который считается наименее затратным. Подготовим всё, необходимое для работы:

• бетон М200 – примерно 40 литров;
• доски для изготовления опалубки;
• стержни с резьбой (длина 50-80 см, толщина 2 см) – 2 штуки;
• шайбы, гайки, шурупы для работы по дереву;
• трубу из пластика (диаметр 11 см, длина 8 см);
• сливную муфту;
• пенопласт;
• силиконовый герметик.

Думаю, стоит повторить, что стена, с которой нам предстоит работать, должна быть капитальной.

Пошаговый процесс установки

В капитальной стене закрепляем стержни, на выпуски которых затем будет насаживаться чаша унитаза. Напомним, что у нас должна получиться устойчивая и надежная конструкция, способная выдержать вес в 400 кг.

Следующий шаг – монтаж муфты для слива. На этом этапе необходимо определить высоту размещения унитаза, чтобы подрезать муфту на соответствующую длину.

Теперь нам необходимо установить опалубку. Чтобы на опалубке отметить места крепления, следует определить расстояние между отверстиями, предназначенными для крепежа.

Для расчета длины стержней нужно сложить толщину заглубления, которая составляет примерно 15 см, и расстояние от стены до унитазной чаши. Чтобы зафиксировать в стене стержни, используется клей для бетона – химический анкер.

Так выглядит конструкция, готовая к процессу бетонирования: то место, где слив будет подведен к чаше унитаза, закрыто пенопластом

Когда опалубка установлена, а монтаж штырей завершен, следует установить чашу на предназначенное для неё место. Убедимся в том, что крепежные отверстия совпадают с выходами, а выходное отверстие соответствует сливу муфты.

Следующий шаг – бетонирование. Его нужно выполнять, установив пенопласт в то место, где будет сливное отверстие. Помните, что окончательно бетон застынет только спустя 28 дней.

После этого можно снять опалубку и убедится, что перед нами находится монолитный бетонный блок с выходящими из него штырями и открытой зафиксированной муфтой. К передней части блока монтируют унитаз, а на само основание водружают бачок.

Именно так будет выглядеть подвесной унитаз после монтажа чаши, а его бачок будет установлен на бетонную основу

Порядок монтажа чаши к бетонной основе нечем не отличается от установки напольного унитаза. Нужно установить на штыри чашу, закрутить гайки, подсоединить и герметизировать слив. В последнюю очередь на бетонное основание ставят сливной бачок.

Как видите, такой способ установки подвесной модели намного дешевле и проще, чем работы с инсталляцией. Но, если честно, результат немногим отличается от напольного унитаза.

Выводы и полезное видео по теме

Информация, которую вы только что прочитали, будет восприниматься гораздо лучше, если дополнить её видео-рядом. Предлагаем вам посмотреть установку с креплением унитаза подвесного типа с инсталляцией, снятую на видео.

Модельный ряд сантехнических приборов расширяется: унитазы совершенствуются, обновляются, становятся всё более привлекательными. Но современные модели, как правило, обходятся дороже традиционных.

Расскажите о том, как устанавливали подвесной унитаз в вашем доме/квартире. Не исключено, что вам известны технологические нюансы, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии, публикуйте фото, делитесь впечатлениями и задавайте вопросы в расположенном ниже блоке.
