Как правильно соединить канализационные пластиковые трубы своими руками. Как соединить канализационные пластиковые трубы Как правильно соединять трубы внутренней канализации пвх

Содержание статьи

Главное по теме

1.
2.
3.
4.
5.
6.

Пластиковые трубы изготавливают из термопластических материалов, а те в свою очередь представляют собой композиции, в состав которых входит полиэтилен, поливинилхлорид (ПВХ), полибутилен или полипропилен. Они размягчаются в случае их нагревания до критических температур, а потом при охлаждении без проблем восстанавливают свою структуру и присущие им свойства.

В последнее десятилетие пластиковыми трубами все чаще меняют металлические изделия. Они быстро завоевали популярность благодаря наличию у них ряда неоспоримых преимуществ:

• не подверженность коррозийным процессам и при укладке их в землю нет необходимости изолировать трубопровод;
• устойчивость к воздействию химических веществ и агрессивных сред;
• небольшой вес;
• гладкая поверхность изнутри, благодаря которой увеличивается пропускная способность труб;
• простой монтаж пластиковых канализационных труб возможен по причине использования фитингов;
• устойчивость к механическим воздействиям;
• высокая эластичность;
• долговечность и надежное функционирование даже до 100 лет.

Несмотря на очевидность преимуществ пластиковых изделий, необходимо помнить о том, что трубы из термопластических материалов не переносят высоких температур и имеют ограничения относительно рабочего давления. Состоит канализационная система из труб, фитингов и сантехнических приборов. Главное назначение канализации – это отвод отработанной воды от мест ее использования в доме.

При необходимости выполнить монтаж системы следует продумать схему прокладки трубопровода и определить, как соединить пластиковые трубы для канализации (прочитайте также: " ").

Этапы подготовки к монтажу пластиковых труб

До того, как приступить к прокладке труб, нужно составить схему канализационной системы, рассчитать и приобрести количество необходимых материалов, а также подготовить инструменты.

Проводя вычисления, учитывают потребителей, пользующихся водопроводной системой.

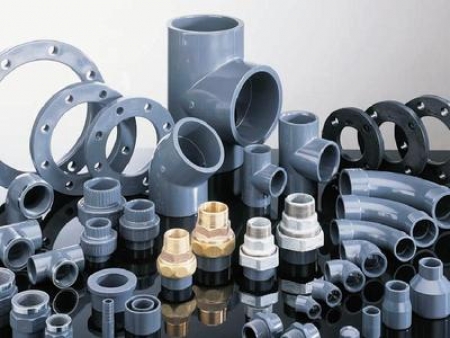

Фасонными изделиями (соединительными деталями), применяемыми при монтаже внутренней системы, креплении и разветвлении потоков жидкости являются:

• муфта;
• заглушка;
• тройник;
• переход;
• крестовина;
• уплотнительный манжет;
• ревизия;
• отвод (угол).

Все вышеперечисленные изделия придают нужную конструкцию системе канализации.

На данном этапе определяют метраж труб и количество остальных материалов.

Врезку в основную канализационную магистраль выполняют с помощью крестовины, имеющей три вывода, при этом два из них с диаметром 50 миллиметров, а один – 100 миллиметров (подробнее: " "). К 100-миллиметровому отводу подсоединяют унитаз, к одному из 50-миллиметровых выводов – остальную сантехнику, находящуюся в туалете и ванной комнате (это раковины, ванна, стиральная машина), а ко второму 50-миллиметровому выводу – сантехнические приборы на кухне (мойку и посудомоечную машину).

Внутридомовая сеть представляет собой систему, функционирующую без напора. По ней стоки перемещаются под равномерным уклоном в направлении стояка. Как она выглядит, видно на фото. При этом должно быть обеспечено бесперебойное движение сточных вод.

Оптимальный размер уклона трубопровода должен составлять 2-3 сантиметра на один метр. Начинают монтаж пластиковых канализационных труб своими руками с дальней точки входа в систему отведения сточной жидкости. От этого места и нужно рассчитывать уклон.

Как соединить пластиковые трубы

После завершения подготовительных работ приступают к монтажу трубопровода.

Существует два способа, как соединить канализационные пластиковые трубы:

Муфтовое соединение . Концы труб обрезают под прямым углом, надевают муфту так, чтобы ее центр совпадал с местом стыка. Потом на изделиях делают отметки согласно положению муфты. Изнутри концы элементов смазывают смазкой. Дальше в муфту вставляют один конец трубы и надвигают на другой, придерживаясь отметок. При создании безнапорной канализации применяют фитинги из гофрированных труб.

Оба эти способа имеют невысокую стоимость и не требуют использования специального инструмента и дорогостоящего оборудования

Неразъемное соединение . Для сварки встык требуется специальная аппаратура. Также задействуют электросварные муфты: для этого нагревают края трубы и муфты, задав соответствующие параметры на аппаратуре. Клеевой вариант подразумевает использование специального клея. Прежде, чем склеить канализационную пластиковую трубу внимательно изучают инструкцию к клеевому составу.

Вышеописанные способы соединения пластиковых изделий в единую конструкцию обеспечивают надежное, герметичное и долговечное соединение на десятки лет. У них один недостаток (кроме клеевого варианта) – это необходимость применять оборудование, которое стоит дорого.

Соединение канализационных труб «в раструб»

Что касается раструбного соединения, то оно считается наиболее простым способом монтажа пластиковых труб с применением фасонных изделий. Герметичность обеспечивается благодаря сжатию резинового кольца на раструбе и гладкого конца труб (подробнее: " "). Их край смазывают силиконом, потом вставляют в раструб, а саму трубу крепят на опорной поверхности.

При этом не следует забывать, что раструб располагают в противоположную сторону по отношению к направлению потока стоков. До того, как соединить канализационные пластиковые трубы, можно их концы смазать жидким мылом. Для обработки торца изделий задействуют ножовку с мелким зубьями.

Соединение труб для канализации на клей

Прочность такого способа соединения основана на взаимном проникновении полимеров на молекулярном уровне.

В первую очередь следует приобрести специальный клей, которым промазывают кромки труб.

После этого:

• склеиваемые поверхности очищают от загрязнений, ошкуривают и обезжиривают;
• подготовленные края смазывают клеем;
• концы труб помещают друг в друга;
• с целью обеспечения герметичности промазывают место стыка.

Приступать к соединению элементов трубопровода надо сразу же после нанесения клеевого состава, поскольку он на воздухе быстро теряет свои свойства. Выполнить склеивание нужно в течение 90 секунд.

Как склеить трубы сваркой

При применении сварных способов монтажа труб из пластика соединяемые края изделий подвергаются процессу небольшой плавки при помощи специального оборудования. Нагретые торцы прижимают друг к другу, выдерживают определенное время, пока место стыка не остынет.

Нельзя не сказать, что такой способ имеет существенный недостаток: не все виды сварочных работ можно осуществлять в домашних условиях. Так прежде, чем приступить к выполнению электрической сварки проходят специальную подготовку.

Соединение труб фитингами

Соединяют пластиковые изделия при помощи фитингов благодаря наличию у них внутреннего уплотнительного кольца. Монтаж трубопровода данным способом можно выполнить своими руками (прочитайте также: " "). Любой новичок способен подключить такой бытовой прибор как стиральная машина к раковине при помощи тройникового фитинга. Соединение труб без пайки с использованием компрессионных фитингов задействуют для фиксации частей трубопровода, имеющего небольшой диаметр.

Одним из важных элементов канализационной системы являются прочистные люки, которые располагают в тех местах, где чаще всего возможно образование засора. К ним нужно обеспечить удобный доступ с целью прочистки и осмотра. Прочистные люки бывают разной конфигурации.

Исходя из вышеизложенной информации, можно сделать вывод, что пластиковые трубы во многом превосходят металлические изделия.

Всем рано или поздно приходится сталкиваться с необходимость монтажа труб. В зависимости от того, трубы из какого материала вы выбрали, будет зависеть и сама технология монтажа. О том, какое соединение лучше выбрать - сварное, резьбовое или раструбное - при работе с трубами из различных материалов мы и поговорим в этой статье.

Виды канализационных труб и соединений

Если раньше канализационные трубы изготавливались в основном из металла, то сегодня на рынке можно найти не только стальные чугунные трубы, но и керамические или пластиковые.

Керамические канализационные трубы выпускаются диметром 150-600 мм и чаще применяются при монтаже наружной канализации. Главным достоинством таких труб является стойкость керамики к воздействию агрессивных грунтовых вод. В бытовом же строительстве применение керамических труб встречается крайне редко. Что касается соединения канализационных труб из керамики, то оно схоже с соединением чугунных труб.

Наиболее применяемые сегодня пластиковые трубы изготавливаются из полипропилена, полиэтилена высокой и низкой плотности, а также из поливинилхлорида. Такие трубы отличаются простотой монтажа, легкостью, а еще механической прочностью и стойкостью к коррозии. Существуют пластиковые трубы для наружного и внутреннего монтажа и отличаются они не только диаметром, но и цветом. Первые окрашиваются в оранжевый цвет, вторые - в серый.

Ну и, наконец, традиционный материал для изготовления канализационных труб - чугун. Такие трубы имеют отличные показатели механической прочности и устойчивости к воздействию коррозии.

Также на рынке представлены стальные канализационные трубы, однако они довольно редко применяются при прокладке канализации, так как подвержены пагубному воздействию коррозии и неустойчивы к агрессивным грунтовым водам.

Что касается способа соединения труб, то оно может производиться путем сварки или склеивания. Если вы планируете создавать разборную систему канализации, то соединение труб может осуществляться на резьбе при помощи фитингов или же на фланцах. При этом фланцевые соединения применяются на трубах большого диаметра, так как их просто неудобно будет соединять при помощи резьбы. Какой из этих видов соединений больше всего подходит для труб из ПВХ или труб из чугуна, а также как производится соединение этих труб, мы расскажем ниже.

Угол соединения канализационных труб

При обустройстве канализационной системы в доме своими руками необходимо помнить, что для нормальной работы, трубы должны укладываться под небольшим наклоном. В целом, уклон не должен быть меньше «0,02», что означает, что при общей длине водопровода в один метр перепад высот на концах трубы должен равняться двум сантиметрам.

При этом если объем стоков маленький, то показатель наклона должен быть больше и составлять «0,03».

В целом, угол соединения канализационных труб можно рассчитать самостоятельно при помощи формулы:

Или же просто воспользоваться готовыми решениями.

Подготовительные работы

Прежде, чем приступать непосредственно к соединению канализационных труб, необходимо провести некоторые подготовительные работы:

1. Удостоверьтесь, что закуплен весь спектр сопутствующих товаров и при монтаже труб вдруг не обнаружится, что не хватает специального клея или, например, термоустойчивых рукавиц.
2. Наметьте местоположение коммуникаций, подготовьте участок для работы и создайте план размещения труб.
3. Внимательно сверяясь с планом размещения труб, разметьте заготовки и приступайте к раскройке материала. Чтобы избежать перерасхода материала рекомендуется раскраивать от больших размеров к меньшим.
4. Чтобы стыковывать трубы было удобно, места запилов необходимо зачистить от заусенец, протереть от загрязнений и обезжирить специальным составом.
5. Если предполагается монтаж металлический труб, то на них наносится наружная или внутренняя резьба.

Соединение металлических канализационных труб

Соединение металлических канализационных труб может осуществляться одним из двух способов: монтажом на сварку и монтажом в раструб. При этом монтаж в раструб, как правило, осуществляется при соединении чугунных труб, в то время, как сварка в основном используется при соединении стальных труб.

Соединение труб из чугуна

Как уже говорилось выше, соединение чугунных канализационных труб осуществляется при помощи раструбов. Производится такой монтаж по следующей схеме:

1. Чугунную трубу (той стороной, что без раструба) вставляем в раструб уже установленной.
2. Берем льняную паклю и уплотняем ею зазор между установленной хвостовой частью трубы и внутренними краями раструба. Для этого берем специальную деревянную лопатку и, нанося по ней удары молотком, забиваем в раструб первый намотанной слой пакли. При этом обязательно следите, чтобы при забивании пакля не попала внутрь трубы, поскольку это может привести к образованию засоров. К концу уплотнителем должно быть заполнено 2/3 раструба.
3. Оставшуюся треть раструба нужно будет заполнить уплотнителем без пропиток.
4. После раструб заполняется цементным раствором, приготовленным в пропорции 9 объемов цемента к 1 воды. Раствор также необходимо тщательно утрамбовать в раструбе, после чего накрыть влажной тряпкой. Это делается для того, чтобы при высыхании на цементе не образовались трещины. Помимо цементного раствора, можно также использовать асбестоцементную смесь, битумную мастику или силиконовый герметик.

Данным способ используется для соединения чугунных труб между собой, однако бывают также ситуации, когда требуется соединить чугунную трубу с пластиковой. В этом случае рекомендуется использовать специальные переходники и муфты. Они подходят для соединения канализационных труб разного диаметра, а также из разных материалов.

Чтобы качественно выполнить переход от чугунной трубы к пластиковой, необходимо на чистую и сухую внутреннюю поверхность раструба чугунной трубы равномерно нанести силиконовый герметик. Также наносим его на сам переходник, после чего вставляем переходник в раструб. Полностью герметичным соединение станет сразу же после того, как силиконовый герметик полимеризуется.

Соединение металлических канализайионных труб видео:

Стыковка стальных труб

Для соединения стальных труб используется сварка. И тут главное все выполнить профессионально и с учетом всех нюансов процесса. Однако даже потратившись на сварочный аппарат и правильно сварив стальные трубы, мы получаем в итоге довольно ненадежную конструкцию. Так как и сами стальные трубы не совсем идеально подходят для канализации, да и сварочный шов, по сравнению с остальным металлом будет более подвержен воздействию коррозии. То есть, только вводя в эксплуатацию канализационную систему, мы уже знаем о том, что она имеет слабые места, которые со временем могут стать причиной утечки воды.

Конечно, помимо сварки стальные трубы можно соединить при помощи разъемных резьбовых соединений. Так, фитинг-американка является наиболее популярным из таких разъемов и представляет собой два концевика, которые соединены между собой накидной гайкой.

Соединение канализационных пластиковых труб

При соединении канализационных пластиковых труб может осуществляться одним из трех способов: на резьбовую муфту, на сварку и в раструб. Каждая из технологий требует использования определенных навыков и оборудования, потому мы рассмотрим каждую из них боле детально.

Монтаж на муфту

Для начала необходимо определиться с видом муфты на пластиковую трубу. Однако прежде, чем приступать непосредственно к описанию процесса монтажа на муфту, необходимо отметить, что этот способ стыковки канализационных труб допускается только в том случае, если их диаметр не превышает 63 мм. В том же случае, если диаметр труб позволяет провести монтаж на муфту, вы можете получить полностью разборную систему отвода воды.

Сам процесс соединения труб посредством компрессионной или резьбовой муфты довольно прост. Достаточно просто разобрать крепежный элемент, одеть на трубу контргайку и уплотнительное кольцо. Далее нужно вставить трубу в штуцер муфты и накрутить на резьбу торца муфты контргайку, которая зафиксирует место соединения.

Резьбовой монтаж считается наиболее быстрым способом соединения канализационных труб, так как систему можно эксплуатировать сразу же после закручивания контргайки. Однако необходимо понимать, что быстро - это не значит надежно. Так же в случае с резьбовыми муфтами - резьбовая пара может со временем раскрутиться и на стыке начнет просачиваться вода.

Монтаж на сварку

В зависимости от материала, из которого сделаны канализационные трубы практикуют технологию холодной сварки, или как ее еще называют склеивания, а также технологию диффузионной сварки. Холодная сварка применяется при монтаже труб из полипропилена, а диффузионная - при соединении труб из ПВХ. При этом оба способа сварки применяются при фиксации трубы в раструбе или при монтаже в муфту.

Монтаж полипропиленовых труб путем сварки производится следующим образом:

1. Обрезаем торец трубы и измеряем глубину размещения трубы в муфте. Обрезка и маркировка глубины обязательно должны предшествовать сварке, так как в противном случае вы существенно рискуете качеством монтажа, а значит, и надежностью всей системы.

2. При помощи специального паяльника разогреваем муфту и трубу. Для этого оба изделия необходимо надеть на насаду и разогреть до 260 градусов.

3. Нагретые детали снимаются с направляющих, после чего на маркированной глубине труба впрессовывается в муфту.

При данном варианте монтажа полипропиленовых труб система считается готовой к эксплуатации сразу же после остывания швов до комнатной температуры.

Соединение канализационных труб пвх осуществляется следующим образом:

1. Осуществляем обрезку торца и маркировку глубины погружения.

2. На внутреннюю части муфты и внешнюю часть трубы наносим специальный клей, после чего вставляем трубу в муфту на промаркированную глубину. Немного поворачиваем вокруг оси. Отметим, при выборе клея лучше отдать предпочтение тому товару, который рекомендуют сами производители фитингов и труб.

Монтаж в раструб

Монтаж в раструб можно осуществлять только в том случае, если речь идет о соединении труб, которые впоследствии станут частью безнапорных сетей. Также сами трубы для монтажа в раструб должны иметь на торце специальное утолщение.

Раструбное соединение осуществляется следующим образом:

1. На опорную поверхность устанавливается труба. Раструб устанавливается в сторону противоположную движению потока.

2. Вставляем уплотнительное кольцо в раструб принимающей трубы.

3. Когда уплотнительное кольцо будет установлено, вводим гладкий торец второй трубы.

4. После сборки соединения необходимо на опорной поверхности зафиксировать вторую трубу.

20750 0 5

Тютелька в тютельку: соединение пластиковых канализационных труб

В этой статье я напишу о том, как выполняется соединение пластиковых канализационных труб между собой, с чугунными трубами, а также с фасониной разных типов. Некоторые решения могут показаться непривычными, однако они вполне способны выручить вас при монтаже сложных конфигураций сточной системы.

Общие правила

Ряд правил актуален для монтажа любой канализации вне зависимости от типа труб и используемой фасонины.

• Раструбные соединения самотечной канализации всегда собираются так, чтобы раструбы были направлены против движения стоков . В этом случае внутренняя поверхность трубопровода будет максимально гладкой, лишенной неровностей, которые могут стать причиной засоров;
• Труба прокладывается с постоянным уклоном по ходу стоков . Оптимальная величина уклона определяется диаметром:

• Трубы не монтируются с изгибом или внатяжку . Повороты осуществляются только за счет фасонных элементов;

Полиэтиленовая канализационная труба благодаря эластичности полимера все-таки допускает незначительные изгибы.
Для ПВХ, полипропилена и тем более чугуна внутренние напряжения противопоказаны: в сочетании с перепадами температуры они часто приводят к появлению трещин.

• Соединения на поворотах и ответвлениях выполняются косыми тройниками и полуотводами под углами 30 — 45 градусов . Тем самым исключается переполнение трубы при залповых сбросах и упрощается прочистка при засорах: трос или канализационная проволока проходят плавный изгиб с минимальным сопротивлением. Кроме того, на тройнике они всегда двигаются по ходу , не загибаясь в противоположную сторону;

• Сложные сборки с несколькими фасонными элементами обязательно фиксируются хомутами . Эта инструкция исключит самопроизвольную расстыковку раструбных соединений;
• Горизонтальные участки, собранные из пластиковых труб, фиксируются хомутами, клипсами, опорами или подвесами через каждые 8-10 диаметров трубы . В противном случае через 1 — 2 года службы трубы провисают, образуя участки с контруклонами, каждый из которых является потенциальным местом засора;
• При сборке стояков трубы крепятся на каждом раструбе . Аналогично монтируется чугунная лежневка (горизонтальная канализация);

• Соединение чугунных и пластиковых канализационных труб выполняется с рядом ограничений, связанных с разницей в прочности и кольцевой жесткости . В частности, нельзя чеканить пластиковую трубу в чугунном раструбе и использовать чугунную фасонину или трубу для замены участка пластикового стояка. В первом случае пластик сомнется, во втором пластиковые раструбы со временем разрушатся под весом чугуна.

Обойти последнюю проблему все-таки можно. Для этого достаточно обеспечить жесткое крепление всех чугунных фасонных элементов и труб к капитальной стене.

Чеканка пластиковой трубы в чугуном раструбе — плохая идея.

Пластик с пластиком

Как соединить канализационные пластиковые трубы при сборке самотечной бытовой канализации? Для соединения и трубы, и фасонина комплектуются раструбами с резиновыми кольцевыми уплотнителями. Труба с некоторым усилием вставляется в раструб — и можно монтировать следующий стык.

В отличие от чугунных раструбов, требующих чеканки, пластиковая канализация при необходимости столь же легко демонтируется или разбирается для прочистки.

Как своими руками отрезать пластиковую трубу по месту и подготовить ее к стыковке с раструбом?

Я делаю это следующим образом:

1. Размечаю положение реза с учетом глубины раструба;
2. Оборачиваю трубу листком бумаги, совместив его края, и провожу по краю листка окружность. Она будет в точности перпендикулярна продольной оси;

1. Отрезаю трубу по разметке болгаркой с абразивным кругом. По металлу или по камню — все равно;

Именно абразивный круг дает идеально точный рез с минимальным количеством заусенцев.
Дисковая пила, ручная ножовка и даже алмазный круг режут пластик куда грубее.
Абразивная резка неприменима только для полиэтиленовых труб: полимер имеет более низкую, чем у ПВХ и полипропилена, температуру плавления и начинает течь.

1. Тем же абразивным кругом снимаю наружную фаску. Она сильно упростит сборку раструбного соединения;
2. Острым ножом зачищаю внутреннюю поверхность от заусенцев.

Как собрать раструб, если труба не хочет входить в кольцевой уплотнитель?

• Убедитесь, что уплотнительное кольцо не перекручено и по всей окружности уложено в кольцевую канавку в раструбе;

• Нанесите на внутреннюю поверхность раструба немного жидкого мыла или любой другой смазки на водной основе. Ни в коем случае не используйте для смазки машинное масло и прочие ГСМ: они заставят резину уплотнителя растрескаться.

Можно ли соединить вместе две безраструбных пластиковых трубы? Разумеется. Для этой цели служит канализационная муфта — короткий патрубок с двумя раструбами.

Монтаж выполняется точно так же, как в случае стыковки раструбных труб.

При монтаже горизонтальных участков канализации, которую не предполагается разбирать для , практикуется сборка на силиконовый герметик.

Хуже от этого точно не станет: силикон обеспечит герметичность даже в том случае, если при долгом простое резиновые уплотнители утратят эластичность и дадут течи. Однако я настоятельно рекомендую читателю воздержаться от экономии на герметике: дешевый силикон не держится на гладком пластике, лишая дополнительное уплотнение всякого смысла.

Компенсирующий патрубок

Что делать, если дополнительный фасонный элемент (тройник, крестовину, ревизию и т.д.) нужно врезать в прямой участок трубы?

На выручку придет компенсирующий патрубок, снабженный удлиненным раструбом.

Врезка выполняется так:

1. Вырезается участок трубы. Желательно — около раструба. Если ближайший раструб далеко, на гладкий конец нижней по ходу стоков трубы надевается канализационная муфта;
2. На верхнюю трубу до упора натягивается компенсатор;
3. В раструб нижней трубы или муфты вставляется гладкий конец фасонины, которую мы хотим смонтировать;
4. Компенсирующий патрубок опускается по трубе в раструб фасонного элемента;
5. Горловина последнего фиксируется хомутом или клипсой, чтобы предотвратить ее смещение и расстыковку соединения.

Пластик с чугуном

Как соединить чугунную канализационную трубу с пластиковой при замене участка старой канализации?

• Пластиковая труба вставляется в чугунный раструб соответствующего диаметра через резиновую манжету — уплотнитель. Раструб нужно предварительно очистить от ржавчины, отложений и остатков старой заделки (цементного раствора и каболки). Не помешает нанести между раструбом и манжетой силиконовый герметик: внутренняя поверхность раструба почти всегда имеет значительные неровности;

Уплотнительная манжета — переходник.

• Чугунная труба номинальным диаметром 100 мм входит в раструб пластиковой 110-миллиметровой канализации после зачистки поверхности от наслоений краски и ржавчины. И в этом случае с торца трубы желательно снять фаску (с помощью болгарки с кругом по металлу или обычного напильника);

Упомянутый выше компенсирующий патрубок тоже прекрасно надевается на зачищенную чугунную трубу.
Мне доводилось использовать его для врезки в чугунный стояк дополнительных отводов. Компенсатор с муфтой можно использовать и для ремонта разрушенного чугунного раструба.

• Те, кому лень возиться с зачисткой чугуна, могут выполнить соединение канализационной трубы — пластиковой с чугунной с помощью специального переходника, снабженного широким раструбом и толстой уплотнительной манжетой. Цена изделия — около 200 рублей.

Переходник с чугуна на пластик. Его отличительная особенность — расширенный раструб с толстой уплотнительной манжетой.

Особый случай

Отдельным пунктом я упомяну соединение колена сифона под раковиной с раструбом старой чугунной гребенки (внутриквартирной канализации). Теоретически это соединение должно быть герметичным. Зазор между раструбом и коленом часто приводит к появления в ванной или на кухне устойчивого запаха канализации.

Чаще всего эта проблема возникает зимой, когда на выводах стояков на кровлю образуются снежные шапки, мешающие нормальной вентиляции.
Тяга в закупоренном сверху стояке начинает транспортировать воздух вместе с сопутствующими ароматами из нижних по стояку квартир в верхние.

Штатная герметизация соединения в большинстве комплектов обвязки для раковины ниже всякой критики: она представляет собой пластиковую полукруглую заглушку с прокладкой из жесткой резины.

Положение может спасти манжета для унитаза с верхним бачком, выполненная в форме двух резиновых цилиндров разных диаметров. Она натягивается узкой стороной на колено, а широкой — на чугунный раструб, после чего про посторонние запахи в квартире можно забыть.

Напорная канализация

Обычно в бытовых условиях канализация делается самотечной; однако при сложном рельефе местности или при размещении сантехнических приборов в подвале отдельные участки могут комплектоваться фекальными насосами. Как монтируются напорные участки?

• Обычной безнапорной трубой с обязательным креплением всех горловин. Прочность труб и фасонины вполне достаточна, чтобы выдержать напор в 3 — 5 метров. Жесткая фиксация всех соединений не даст им расстыковаться;
• Раструбной трубой под клеевые соединения. Клей-растворитель для ПВХ наносится на наружную поверхность трубы или на внутреннюю поверхность раструба, после чего детали совмещаются, проворачиваются на четверть оборота и фиксируются на пару минут в неподвижном положении;

• Напорной полиэтиленовой трубой. Ее диаметры соответствуют диаметрам безнапорной канализации и делают ее полностью совместимой с пластиковой фасониной.

Очумелые ручки

Напоследок — еще пара рецептов, которые могут вам помочь в нештатных ситуациях.

Гофра

Она представляет собой гофрированную полиэтиленовую трубку диаметром около 100 мм с гладким участком на одной стороне и снабженным манжетой раструбом на другой. Гофра предназначена для подключения унитаза со смещением относительно канализационного раструба.

Однако она может быть применена и для других целей:

• Для монтажа унитаза с косым или горизонтальным выпуском в доме сталинской постройки, построенном под вертикальные выпуски. Во многих домах постройки 30 — 50 годов прошлого века канализация выведена в туалете на уровне пола; для соединения со стояком служит трап, установленный под потолком нижней квартиры;

• Для разворота унитаза под прямым углом к выпуску. При необходимости для этой цели могут быть последовательно соединены две гофры. Мне доводилось таким образом разворачивать унитаз в собственной квартире: его габариты и установленная в тесном санузле стиральная машинка делали пользование ванной невозможным;

• Для соединения двух пластиковых труб под произвольным углом (в частности, для обхода стояков водоснабжения и других препятствий).

При монтаже гофры стоит помнить пару тонкостей:

1. Она не должна провисать. О вреде контруклонов я уже писал выше. В случае гофры ситуация усугубляется неровной внутренней поверхностью;
2. Гофру нельзя заделывать в короба и фальшстены. Срок ее службы редко превышает 5 лет. Типичная проблема этого фитинга — течь по складке гофрирования.

Раструб под клей

Обычная самотечная труба из ПВХ при особых требованиях к прочности соединения может быть переделана под клеевой раструб.

Это делается так:

1. Конец трубы нагревается до пластичного состояния над газом, электроплитой или с помощью строительного фена;
2. Затем труба слегка растягивается (руками в плотных перчатках или натягиванием на литровую стеклянную банку, диаметр которой примерно соответствует 110-миллиметровой канализации);
3. Импровизированный раструб надевается на гладкую трубу с нанесенным на ее наружную поверхность силиконовым . Труба должна зайти в него примерно на 10 см; как правило, ее приходится разогревать два-три раза. Силикон выполняет функцию смазки и, после схватывания, герметизирующего соединение клея.

Чем такое соединение лучше, чем собранное на герметике из обычных раструбных труб? Отсутствием зазора между гладким участком и раструбом и, соответственно, исключительной прочностью на излом и на разрыв.

Заключение

Надеюсь, что описанные мной решения помогут уважаемому читателю в строительстве и ремонте. Как всегда, дополнительную тематическую информацию вашему вниманию предложит видео в этой статье. Я буду признателен за ваши комментарии и дополнения. Успехов, камрады!

18 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

Системы водоотведения в частных домах и квартирах все чаще выполняют из различных полимеров. Невысокая цена и малый вес в сочетании с простотой монтажа пластиковых труб обеспечивают им заслуженную популярность. Если соединить элементы трубопровода из пластика между собой можно множеством способов, то при необходимости замены части сети, когда пластиковые трубы присоединяются к старым чугунным, подходит только раструбное соединение.

Пластик – один из самых дешевых материалов, используемых для изготовления расходных материалов для оборудования канализации. При прокладывании коммуникаций в частном доме или квартире цена может стать определяющим параметром в выборе труб.

Кроме дешевизны пластик обладает и другими достоинствами:

• малый вес, что упрощает доставку труб и фитингов и монтаж трубопровода;
• возможность выбора типа пластика и способа соединения, подходящих для конкретного случая;
• гладкость стенок и химическая инертность полимеров, из-за чего на внутренней поверхности не образуется наростов и пропускная способность трубопровода не уменьшается в ходе эксплуатации ассенизационной сети;
• совместимость с другими материалами – можно не только собрать канализацию полностью из пластика, но и заменить полимерами часть старого трубопровода, так как существуют специальные соединительные элементы для комбинирования пластика с трубами из металлических сплавов;

Однако есть у монтажа канализационного трубопровода из полимерных изделий свои особенности:

• пластик боится ультрафиолета, поэтому канализацию из пластика необходимо прятать от прямого солнечного света;
• несмотря на характерную для полимеров эластичность, большинство труб гнуть нельзя, для изменения направления необходимо пользоваться фитингами-отводами;
• расходные материалы для канализации изготавливают из полимеров, имеющих разные пределы высокотемпературного воздействия: полипропилена (80º), полиэтилена (50º) и поливинилхлорида (40º), выбирать материал труб следует, опираясь на предельную температуру сточных вод;
• для внутренней и внешней канализации изготавливают трубы с разными показателями прочности, которые для удобства окрашиваются в разные цвета: серые для внутридомового или квартирного трубопровода, оранжевые – для внешнего;
• при прокладывании сильно заглубленного трубопровода в регионах с глубоким уровнем промерзания грунта (более 2 м) используют трубы с гофрированной внешней поверхностью;
• внутри помещений тонкостенные гофрированные трубы используют для подключения бытовых и сантехнических приборов;
• так как для работы ассенизационной сети необходим уклон 1-3%, позволяющий сточным водам двигаться самотеком, сборку канализации в квартире производят от стояка к приборам, в частном доме – от выводного патрубка к приборам, а на улице от выводного патрубка к месту сбора или сброса стоков;
• элементы сети фиксируют к стенам с шагом крепления 8-10 диаметров трубы, чтобы не допустить провисания и деформации трубопровода;
• даже целые узлы из полимерных изделий имеют небольшой вес, поэтому удобно собирать крупные звенья сети водоотведения и в собранном виде подключать их друг к другу.

Канализация является неотъемлемой частью коммуникационных систем домов и квартир. Конструкция отводящего трубопровода не отличается сложностью, но его надежность и долговечность напрямую связаны с качеством выполнения соединений элементов в единый каркас.

Чтобы правильно соединять канализационные трубы, изучаются принципы работы для различных видов элементов, а также соблюдаются несложные правила технологии проведения работ.

Основные виды сочленения элементов трубопровода

Виды соединения труб зависят от материала исполнения элементов, но могут быть разделены на два больших класса:

К разъемным типам относят:

Резьбовой способ;

Раструбное соединение труб.

Неразъемные варианты сочленения используются в конструкциях, работа которых происходит под давлением. В этом случае трубопровод должен являться единой конструкцией с прочным соединением всех элементов. К основным способам неразъемного соединения относят:

1. Применение специального клея.

Первый тип используют для изготовления каркаса из стали и чугуна, реже для полимерных элементов. Второй вариант создан специально для труб ПВХ.

Раструбное соединение выполняется наиболее просто и удобно для большинства типов труб. Такое крепление подходит для пластиковых, чугунных и керамических элементов. Выполнение соединения в раструб не требует богатого опыта и умений.

Для сочленения элементов с отличающимся сечением используются специальные переходники для канализационных труб разного диаметра. Такие приспособления помогают выполнить переход отводов от сантехнических приборов и устройств малого диаметра к основной канализационной трубе сечением в 100 – 150 мм. При работе с трубами из разных материалов используются специальные переходники, обеспечивающие надежное крепление элементов разной массы, прочности, твердости и гибкости.

Выполнение трубопровода из пластиковых труб

Соединение канализационных пластиковых труб может выполняться несколькими способами, наиболее распространенными среди которых является применение раструба и специальных клеев. Термическая обработка и нанесение резьбы иногда используются при сборке каркаса из ПВХ, но сам материал элементов не предполагает работу под избыточным давлением, поэтому такие технологии применяются гораздо реже.

Для создания накопителей и колодцев могут использоваться пластиковые кольца для канализации. Их соединение с трубопроводом осуществляется переходниками или гофрированной трубой.

Использование раструба

Простым в исполнении является монтаж трубопровода, подразумевающий стыковку раструбом и резиновые уплотнения. Метод подходит для любого типа труб, но наиболее распространен при сборке конструкции из пластиковых элементов.

Раструб представляет собой часть увеличенного диаметра на конце соединяемых канализационных труб. Элементом такого крепления являются резиновые уплотнительные манжеты и резиновые кольца круглого сечения. Уплотнители позволяют герметично соединить конструкцию и обеспечить ее работу без протечек при небольшом избыточном давлении.

Соединение канализационных труб своими руками посредством раструба не требует особого опыта или навыков.

Чтобы соединить канализационные пластиковые трубы, гладкий конец элемента и раструб очищаются от пыли и грязи. Далее проводится осмотр раструба на наличие резинового уплотнителя, обеспечивающего надежное крепление и герметичность стыка. Если кольцо отсутствует, на гладкую часть меньшего диаметра соответственно размеру подбирается уплотнительная манжета для канализации или резиновые уплотнения круглого сечения. Манжета обеспечивает плотное соединение труб и выдерживает подачу стоков при избыточном давлении.

Уплотнитель помещается в раструб. Гладкий конец второй трубы смазывается силиконовой смазкой или жидким стеклом и заводится в раструб до упора. На поверхности ставится отметка, и элемент оттягивается обратно на 1 см. Такая технология предполагает плотный обхват манжетой трубы меньшего диаметра.

Использование полимерного клея

В зависимости от разницы в диаметре стыкуемых элементов, а также условий их работы подбираются различные клеевые составы. Наиболее простой способ предполагает применение клея при использовании раструбного соединения. Фиксация на клей выполняет функции крепежа, герметизации и уплотнителя, поэтому установка дополнительного резинового кольца не требуется. Соединять канализационные трубы ПВХ следует по определенной схеме.

Перед нанесением клея края тщательно очищаются от загрязнений и обезжириваются. Далее наносится клеевой состав, и трубы надежно фиксируются в течение 10 – 15 минут. Место стыка дополнительно герметизируется еще одним или двумя слоями клея.

Соединение канализационных пластиковых труб одного диаметра требует выбора специального клея и другого способа фиксации. В этом случае используются переходники, позволяющие выполнить надежную стыковку. Раструбом служит переходник. Технология усложняется необходимостью повторения всех манипуляций для обеих труб, а также дополнительной герметизацией обоих стыков.

Резьба и сварка

Соединить пластиковые трубы для канализации можно и другими методами. Существуют специальные техники сварки, а также возможность использования резьбового крепления.

Для сварки применяется специальное оборудование. Аппарат разогревает полимер на концах элементов до подвижного состояния. Далее трубы прижимаются друг к другу так, чтобы расплавленный пластик создал единую массу в месте стыка, и фиксируются до остывания материала. После остывания и повторной полимеризации в месте соединения образуется слой полимера, объединяющий два элемента в единую конструкцию.

При использовании резьбового крепежа для пластика применяется технология «американка». Такое соединение представляет собой использование гайки или фитинга и двух труб с резьбой. Фитинг или гайка надежно соединяет элементы, для герметизации стыка используют уплотнительное кольцо. Демонтаж конструкции проводится раскручиванием крепежного фитинга или гайки без дополнительного вращения каркаса.

Выполнение трубопровода из стальных элементов

Сталь подвержена негативному влиянию стоков. Ее коррозионная стойкость невелика, поэтому применение ограничено участками магистралей под трассами и дорогами. Стальные элементы выдерживают значительные нагрузки, поэтому применяются в местах, где давление на коммуникации максимально.

Соединение канализационных труб из стали выполняется сваркой или резьбовым способом. Первый вариант требует использования дорогостоящего оборудования, ведь нержавеющая сталь плохо поддается термической обработке. Сварка применяется при устройстве коммуникационных магистралей. Трубопроводы домов и квартир из стальных труб предполагают быстроразъемное соединение труб.

Резьба уменьшает коррозию материала из-за отсутствия дефектов в структуре, образующихся при термической сварке. Быстроразъемные соединения трубопроводов облегают ремонт и замену отдельных элементов конструкции, обеспечивают надежное крепление и герметичность.

Резьбовое крепление может выполняться непосредственной стыковкой двух труб с нанесением внешней и внутренней резьбы, или методом «американка» с использованием гайки. Первый варианта обеспечивает работу трубопровода под давлением, но требует дополнительной герметизации и хорошего уплотнения. Резьбовое соединение американка проще в исполнении и дальнейшей работе. Разбор крепления заключается в снятии фитинга или гайки без раскручивания каркаса. Накидка гайки предполагает внешнюю резьбу, что увеличивает коррозионную стойкость конструкции.

Соединение чугунных труб

Трубы из чугуна являются традиционными элементами коммуникаций, они обладают высокой прочностью и стойкостью к коррозии. Для стыковки чугунных труб используется раструб или быстроразъемное соединение американка.

Раструбное соединение для чугунных элементов усложняется. Резиновый уплотнитель для чугуна не подходит, поэтому герметизацию зазора между раструбом и вставленной трубой проводят забиванием льняной пакли. Волокна уплотняют специальной деревянной лопаткой, забивая и уплотняя паклю молотком. Материал укладывают и уплотняют до тех пора, пока уплотнитель не займет порядка 65% объема раструба.

Далее оставшийся объем раструба заполняется цементным раствором для надежной фиксации и герметизации стыка. При твердении раствор требует дополнительного увлажнения и защиты от потери влаги, иначе его слой начнет трескаться и потеряет герметичность. Цементный раствор можно заменить специальными битумными мастиками, силиконовыми герметиками или асбестоцементной смесью. После окончания работ трубопровод фиксируется на несколько дней для твердения слоя герметика.

Резьбовое соединение используется для труб малого диаметра. Такой способ облегчает работу с чугунными элементами и обеспечивает надежное крепление конструкции.
