Электросхема подключения кондиционера. Электросхема системы кондиционирования и вентиляции Электрическая схема кондиционера lg 24

Несмотря на то что кондиционеры есть почти в каждом доме, лишь немногие пользователи правильно представляют себе схему такого устройства и то, как оно работает, подключается. В данной статье постараемся развернуто раскрыть эту тему.

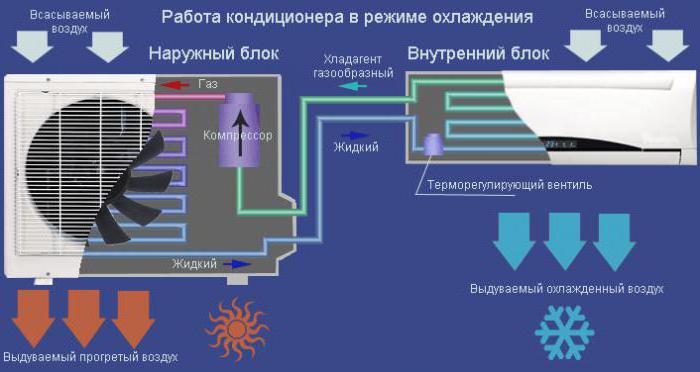

Общая схема работы кондиционера

Вся система построена на способности веществ поглощать тепло при испарении и выделять его при конденсации. Такая схема кондиционера и заложена в работу современной сплит-системы. Основным веществом внутри замкнутой системы устройства является фреон. Имея возможность изменять его агрегатное состояние путем изменения температуры и давления, мы сможем охлаждать радиатор и прогонять через него воздух с улицы.

Но для начала ознакомимся с основными элементами сплит-системы. Схема и принцип работы кондиционера предполагают использование двух блоков: наружного и внутреннего. Для чего они нужны?

Наружный блок

Данный блок устанавливается на улице и главным образом служит для охлаждения перегретого фреона (воздух с улицы он не забирает, кондиционер служит для охлаждения воздуха в помещении. Для забора уличного воздуха используются вентустановки). Он состоит из следующих узлов:

  • Вентилятор.
  • Конденсатор. В этой части осуществляется охлаждение фреона и его конденсация. Воздух, который проходит через конденсатор, нагревается и отводится на улицу.
  • Компрессор. Главный элемент кондиционера, который сжимает фреон и обеспечивает его циркуляцию по всему контуру.
  • Блок управления. Обычно он используется в наружных блоках инверторных систем. В обычных кондиционерах вся электроника чаще всего находится во внутреннем блоке.

  • 4-ходовой клапан. Применяется в моделях, которые могут работать на обогрев (большинство современных кондиционеров). Этот элемент при активации функции обогрева изменяет направление движения хладагента. В результате наружный и внутренний блоки меняются местами: внутренний работает на обогрев, наружный - на охлаждение.
  • Различные штуцерные соединения, посредством которых происходит подключение медных труб между внутренним и наружным блоками.
  • Фильтр хладагента. Устанавливается перед компрессором с целью защиты последнего от грязи, которая при монтаже может попасть в систему.

Внутренний блок

Он включает в себя элементы:

  • Передняя панель, через которую внутрь поступает воздух. Она легко снимается, чтобы пользователь мог добраться до фильтров.
  • Фильтр грубой очистки - это обычная пластиковая сетка, которая задерживает крупную пыль (например, шерсть животных, пух и т. д.). Эту сетку нужно чистить 1 раз в месяц.
  • Система фильтров, состоящая из угольного, антибактериального, электростатического фильтров. В зависимости от модели кондиционера, некоторых фильтров может не быть вообще.

  • Вентилятор для циркуляции чистого воздуха в помещении - холодного или подогретого.
  • Испаритель. Представляет собой радиатор, куда попадает ледяной хладагент. Этот радиатор сильно охлаждается фреоном, и вентилятор прогоняет через него воздух, который вмиг становится холодным.
  • Жалюзи регулировки направления потока воздуха.
  • Индикаторная панель показывает, в каком режиме работает кондиционер.
  • Плата управления. На ней находятся центральный процессор и блок электроники.
  • Штуцерные соединения - к ним подключаются трубы соединения внутреннего и наружного блоков.

Схема кондиционера проста и логична, но некоторым пользователям непонятно, для чего нужно два блока? Ведь можно брать теплый воздух из помещения и прогонять его через кондиционер, охлаждая его. Но не все так просто: нельзя произвести холод, не производя тепло. А тепло нужно отвести наружу. Для этой цели идеально подходит двухблочная система. Есть также и другие системы, например одноблочные. Там тепло отводится наружу по специальному воздуховоду, выведенному за пределы квартиры.

Детализированная схема работы кондиционера

Теперь, когда вы знаете основные элементы, можно рассмотреть более подробно схему работы данной системы. Итак, при активации режима охлаждения с пульта управления в системе включается компрессор. Он нагнетает давление и гонит газ через радиатор. Пройдя радиатор (в наружном блоке), газ становится жидким и горячим (если помните, при конденсации он выделяет теплоту).

Теперь горячий жидкий фреон (который до радиатора был газом) поступает на где давление фреона понижается. В результате этого происходит испарение фреона, и на испаритель поступает газожидкостная холодная смесь (фреон становится холодным при испарении). Испаритель охлаждается, и вентилятор сдувает с него холод в помещение. Затем газообразный фреон снова попадает в конденсатор, и на этом этапе круг замыкается.

Эта принципиальная схема кондиционера справедлива для всех типов. Вне зависимости от модели, мощности и функционала системы все кондиционеры построены именно по такому принципу, включая автомобильные, промышленные и бытовые.

Подключение кондиционера

Схема установки кондиционера проста, а вот сама установка достаточно сложна. Произвести ее могут только специалисты, у которых есть соответствующее оборудование. Вся сложность заключается в монтаже наружного блока и закачке фреона внутрь. Также требуется проделать огромную дыру в стене, а если дом панельный, то сложность работ возрастает.

Что касается подключения к электросети, то достаточно просто подсоединить внутренний блок устройства к розетке, не более того. А вот схема подключения кондиционера по питанию - это документ, в котором отображено расположение различных компонентов и информация для сервисных центров. Он в большей степени интересует инженеров, которые занимаются ремонтом и подключением техники. В контексте этой статьи нельзя привести единую схему подключения кондиционера, так как она для различных моделей может быть разной.

Соединение блоков

После того как были установлены внешний и внутренний блоки кондиционера, их необходимо соединить между собой. Делается это с помощью медного четырехжильного кабеля. Жилы должны иметь сечение не менее 2,5 мм 2 . Схема подключения кондиционера, которая идет вместе с самим устройством, является в некоторой степени инструкцией. Обычно соединительный кабель прокладывается вместе с фреоновой магистралью, хотя его можно проложить и в отдельной пластиковой коробке.

Подключение по выделенной линии

После соединения двух блоков между собой необходимо подключить внутренний блок к сети. Можно использовать ближайшую розетку, однако, учитывая довольно высокую мощность установки, специалисты рекомендуют выделять для нее отдельную линию питания, которая будет идти непосредственно до счетчика. Это позволит снять большую нагрузку с общей линии электросистемы квартиры. Прокладка кабеля до щитка может быть произведена по специальной штробной канавке или в пластиковом коробе. Не оставляйте провод открытым.

Щиток, в который будет заходить линия питания кондиционера (и общая линия электросистемы квартиры), должен быть заземлен. При этом питание кабеля должно быть подключено через автомат определенной мощности. Она рассчитывается по специальной формуле: мощность кондиционера, деленная на напряжение (220 или 230 В). К полученному значению нужно прибавить 30 % для запаса по мощности.

Подключение к общей системе электропитания квартиры

Подключение устройства к обычной розетке, которая принадлежит общей линии питания, возможно только в том случае, если ваш кондиционер не мощный и не создаст большую нагрузку на сеть. При потребляемой мощности кондиционера 1 кВт и менее его можно подключать к обычной розетке. Обычно такую мощность имеют модели, предназначенные для охлаждения 20 квадратных метров.

После монтажа следует подключение кондиционера к электросети, которое проводится по схемам, указанным как на внутреннем, так и на внешнем блоках. Подробное описание этапов этого процесса и требования к электросети обычно даны в инструкции отдельно для каждого прибора в зависимости от его мощности.

Стоит иметь в виду, что электрические схемы подключения кондиционера для маломощных бытовых и более мощных полупромышленных (коммерческих) моделей различаются. Первые имеют однофазное, а вторые как однофазное, так и трехфазное подключение.

Существуют два способа запитки сплит-системы: напрямую через розетку и с помощью подведения провода к электрощитку. Первый вариант подходит для бытовых приборов и в случае уже завершенного ремонта в помещении. Второй способ приемлем для мощных агрегатов, а также для устройств различной мощности при начальной стадии черновых ремонтных работ. Бытовые модели чаще вводят в эксплуатацию первым способом, поэтому в этой статье более подробно будет рассмотрен именно он.

Как правило, запитка сплит-системы проходит в несколько этапов, которые следует строго соблюдать, если пользователь планирует выполнить это самостоятельно. Итак, как подключить кондиционер своими руками без соответствующего опыта? Это сложно, но вполне осуществимо.

Последовательность работ

В первую очередь владелец сплит-системы обязан запомнить последовательность работ. Они проводятся по такой схеме:

  • подготовка материалов и инструментов;
  • изучение схем подключения кондиционера;
  • прокладка межблочных кабелей – подключение их к клеммам внутреннего и внешнего блоков кондиционера;
  • подключение прибора к сети;
  • проверка параметров работы обоих модулей.

В зависимости от внутреннего устройства кабель может проходить как от наружного, так и от комнатного блока к источнику питания.

Соединение и подключение межблочных кабелей кондиционера

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

  • Розетка должна иметь заземление или дифференциальное реле;
  • Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
  • Кондиционер не размещают на одной линии с другими мощными приборами;
  • Запрещено запитывать прибор с розетки, если используется алюминиевая проводка. Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
  • Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
  • Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Подключение проводится согласно схемам на блоках, на которых указаны клеммные колодки, соответствующие межблочным кабелям. Неподключенные жилы кабеля требуется изолировать, чтобы они не соприкасались с токоведущими частями кондиционера.

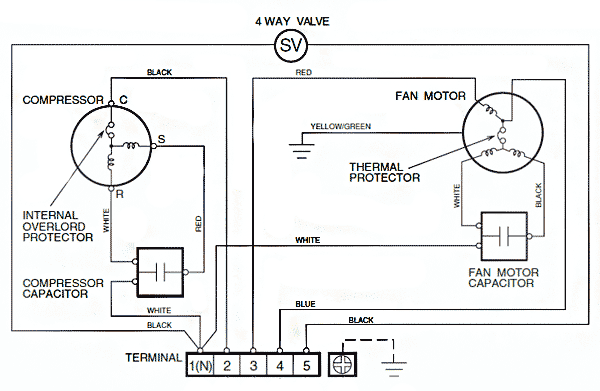

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

  • 1 – питание;
  • 2(N) – нейтраль;
  • 3 – управление;
  • (земля).

В некоторых китайских кондиционерах эконом-класса между блоками прокладывается отдельный провод для подключения температурного датчика.

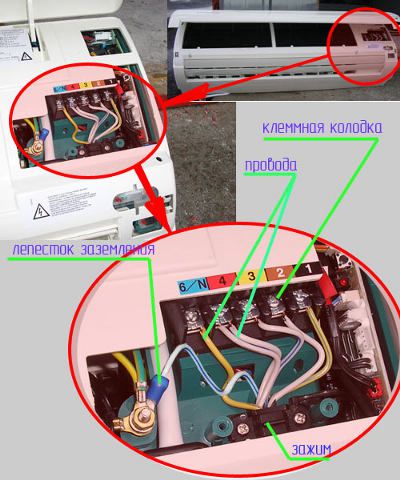

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

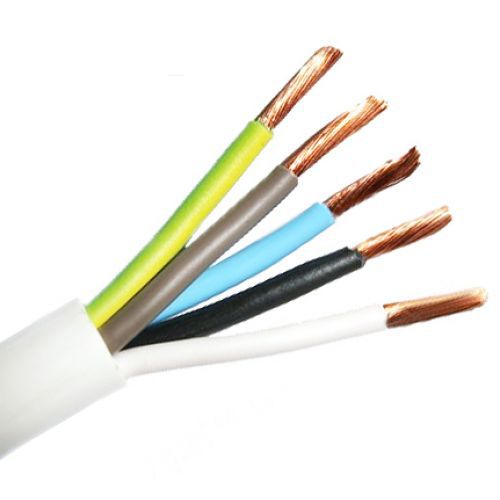

Подбор провода для подключения

Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².

Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².

В целях обеспечения надежной работы кондиционера используют только медные провода. Для однофазного подключения берут трехжильные провода (фаза-ноль-земля), а для трехфазного – пятижильные.

Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.

К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.

Автоматический выключатель

Если планируется запитывать сплит-систему от щитка, то понадобятся устройства защиты одним из которых является автоматический выключатель. Его подбирают относительно номинальной мощности прибора, указанной в техническом паспорте или на внешнем блоке. Желательно всегда оставлять небольшой запас. Например, у старт-стоповых кондиционеров очень высокий пусковой ток, зашкаливающий за 20 А. И хотя продолжительность работы при таких значениях невелика, все-таки учитывать это стоит.

Подобрать необходимые значения автомата по току можно по формуле: мощность кондиционера (кВт) разделить на напряжение сети (220 В) и увеличить полученные данные на 20-30%.

При подключении кондиционера к питающей сети важно помнить, что автоматический выключатель должен иметь расстояние между контактами в разомкнутом состоянии не менее 3 мм для каждого фазного провода. Строго соблюдают фазность: порядок подключения фаз должен соответствовать порядку на клеммной колодке.

Для кондиционеров подходит автоматический выключатель типа C. Он полностью обеспечивает безопасность нагрузки двигателей и имеет высокие характеристики по срабатыванию в случае экстренной ситуации.

Необходимо убедиться, позволяет ли электрощиток устанавливать в него дополнительное оборудование.

Стоит помнить о том, что как для кондиционера, так и для других бытовых электрических приборов, наиболее надежным является подключение через отдельную линию. При таком варианте не обязательно устанавливать устройство защитного отключения и дифференциальное реле.

Подключение кондиционера LG ART COOL GALLERY по электрическим схемам

Ниже на фото будет дана электрическая схема подключения кондиционера LG инверторного типа. Первая схема – подключение внутреннего блока, вторая – подключение наружного блока. Третье фото – клеммная колодка внешнего блока. Четвертое фото – полностью готовый к функционированию внутренний блок. Представленная на фотографиях сплит-система 9 модели установлена в квартире, подключена к розетке и отлично работает. Монтажники использовали медный питающий кабель с сечением в 1,5 мм².



Для того, чтобы справиться со всеми этапами самостоятельно, можно посмотреть видео установки и подключения кондиционера своими руками ниже:

Статистика

оконный кондиционер samsung цена Белорусская

кондиционеры lg art cool mirror Белорусская

Сергей Гость

Можно ли самому (в домашних условиях) произвести подключение не привлекая специа-листов и как правильно все сделать?

Основные сложности на мой взгляд возникают при подключении наружного и внутренне-го блоков медными трубками (покупка этих трубок (я нигде не встречал их на рынках. может не внимательно искал) и их развальцовка).

Может еще пропустил основные моменты, думаю в процессе обсуждения всем миром со-образим что к чему и поможем установить кондиционер.

Да кстати забыл сказать кондишн фирмы LG G07LH будет устанавливаться в гостиную комнату площадью 15м2, наружный блок будет вынесен только на лоджию (т.к. 2 этаж и есть возможность его кражи).

Вот вроде и все, с чего начать, наверное с покупки необходимых дополнительных ком-плектующих:

1. Провод Эл. сечением 1.5мм2;

2. Трубка медная 3,8” (для соединения хладогента) (диаметр 9,52) – нигде не встречал на рынках;

3. Трубка медная 1,4” (для соединения конденсата) (диаметр 6,35) – нигде не встре-чал на рынках;

4. Трубы резиновые для помещения медных трубок (используются в качестве изоля-торов);

5. Изолента виниловая;

6. Патрубок с трубкой (для установки в стену);

11. Вилка для подключения к Эл. розетке.

Экокамин Россия — Экокамин Бавария

О магазине

Печи камина Бавария с теплообменником

Печь камин Бавария с теплообменником — это основное звено сложной отопительной системы , следовательно правильный монтаж , бережная эксплуатация и содержание печей каминов особенно необходимы для их безошибочной работы и долговечности.

Монтаж печи камин Бавария с теплообменником должен производится в соответствии с инструкцией и общими правилами проведения монтажа.

Монтаж печи камин Бавария с теплообменником должен осуществляться только квалифицированными специалистами в этой области и руководствоваться Правилами производства работ , ремонта печей и дымовых каналов.

ВАЖНО! Если печь камин Бавария с теплообменником подключена к системе отопления, и при этом не заполнена водой, то топить ее строго запрещается, так как это приведет к повреждению системы отопления.

Схема подключения теплообменника

Бавария Призматик с плитой и теплообменником,схема

Схема подключения кондиционера lg

Разработанная LG Electronics уникальная система очистки воздуха Neo Plasma

пищи и табака, при этом разрушаются клеточные оболочки бактерий,

тем самым уничтожая их

Анти-коррозийное покрытие Gold Fin в кондиционерах LG

Теплообменник кондиционеров LG покрыт золотым антикоррозийным слоем на аллюминиевой поверхности и может сохранять поверхность в первоначальном состоянии без коррозии. Вследствие этого состояние поддерживается на уровне нового.

Начально устанавливаемая температура: 18С (Запомните итоговую устанавливаемую температуру)

Управление устанавливаемой температурой.

— Переустановить кнопку во внутреннем блоке: итоговая температура для запоминания.

Авто очистка в кондиционерах LG NEO plasma

Авто очистка помогает устранять запахи и экономит время на очистку. После использования кондиционера, режим Авто очистка сушит внутренние части кондиционера в течении 30 мин. Это устраняет сырость и плесень, таким образом вы можете наслаждаться воздухом без неприятных запахов и экономить время на очистку.

Модели работающие только на охлаждение: -При выборе режима Авто очистка, она включается автоматически при выключении кондиционера. При автоочистки вентилятор внутрикомнатного блока работает в течении 30 мин.(на низкой скорости) при закрытых выпускных жалюзях. Таким образом, удаляется вся влага из теплообменника.

Модели с тепловым насосом: — В моделях с тепловым насосом (в режиме охлаждения), режим Авто очистка включается так же, как описано выше. Сначала вентилятор работает 13 минут, а потом на 1 минуту включается режим обогрева. После этого вентилятор внутрикомнатного блока включается снова на 2 минуты и работа заканчивается. Таким образом , общее время работы составляет 16 минут, в то время, как в предыдущем случае 30 минут.

После работы на охлаждение, Автоочистка включается автоматически. В течении 30 минут Автоочистка делает внутреннюю часть кондиционера сухой.

Быстрое охлаждение JETCOOL в кондиционерах LG NEO plasma

Функция быстрого охлаждения предназначена для быстрого охлаждения воздуха в комнате.

В этом режиме сильный поток холодного воздуха подается с высокой скоростью в течении 30 минут, пока температура в комнате не достигнет 18С.

4 направления распределения воздушного потока

Видео инструкция "Установка кондиционера от LG"

Описание :
Видео инструкция "Установка кондиционера от LG" представлена компанией R410.com.ua

Сегодня очень многих интересуют принципиальные электрические схемы на сплит системы, на котлы отопления различных марок и моделей, в этой статье мы не будем детально уточнять в каких приборах охлаждения применяется та или иная схема, но разобьём их по производителям микро-чипов

Как оказалось, что принципиальные схемы управления кондиционеров и котлов отопления практически идентичны, т.е. похожи как близнецы и братья.

Основой так называемой похожести является микрочип, или микросхема задающая алгоритм тому или иному процессу управления сигналами как на котлах, так и на сплитах...

Зачем это надо? Имея под рукой принципиальную схему с деталировкой и напряжениям по точкам контроля можно легко определить неисправный элемент платы управления не только сплит-системы, но и практически любого газового, дизельного или комбинированного котла системы отопления и горячего водоснабжения.

Плата управления котла, сплита

Скажу Вам по секрету, что если заказывать оригинальную плату управления котла, сплита отдельно, то получится весьма внушительная сумма исчисляемая в несколько тысяч рублей, но...

это не самое главное, деньги, цена вопроса замены платы сегодня мало кого пугают и останавливают, в конце концов можно и прибор полностью заменить...

Но, фактор времени... как правило сплит системы ломаются летом в самую жару и зной, а котлы и другие приборы отопления частного дома, - ломаются соответственно зимою в процессе интенсивной эксплуатации, это называется Shutdown.

А, при наличии принципиальной электрической схемы можно в один день определиться с неисправностями того или иного алгоритма, отремонтировать плату управления и восстановить работоспособность прибора.

Это особенно актуально для котельного оборудования, что бы не заморозить систему отопления дома надо действовать быстро и оперативно.

Принципиальные электрические схемы управления сплит-системами, котла основанные на различных чипах

ПРИЛОЖЕНИЕ: Принципиальные схемы по производителям контроллера панели:

  1. FUJITSU Чипа. Принципиальная схема контроллера Группа E кондиционер воздуха серии с экраном (FUJITSU Chip)
  2. Motorola Чипа. Принципиальная схема контроллера панели серии EA Кондиционер (чип Motorola) Motorola кондиционера.
  3. Принципиальная схема контроллера Группы Серий HS Кондиционер (чип Motorola) с Renesas.
  4. Renesas. Принципиальная схема контроллера Группа E кондиционер воздуха серии с экрана дисплея (с чипом Renesas)

FUJITSU Chip

При покупке комнатного кондиционера очень важно правильно подойти к выбору технических характеристик и ответственно отнестись к установке. По статистике наибольшая часть поломок кондиционеров происходит из-за их неправильной и неквалифицированной установки. Правильная последовательность подключения электрической схемы кондиционера - это залог его качественной и долговременной работоспособности. Если кондиционер все же установлен неправильно, то впоследствии могут проявиться следующие отрицательные характеристики: протекание конденсата внутрь помещения, утечка фреона и др.

Существует два вида установки кондиционеров в помещениях: стандартная и нестандартная. Стандартная установка - самая распространенная, установка кондиционера недалеко от окна, так как компрессор располагается на улице. Возможно, выполнение установки в комнатах с выполненным ремонтом. Такая установка не является дорогостоящей и не занимает много времени.
Нестандартная установка кондиционера достаточно дорогостоящая и кропотливая работа, которую рекомендуется производить только в процессе ремонта помещения, так как она предполагает штробление стен.

Несмотря на то, какой вариант установки Вы выберите, во избежание всех негативных последствий, перед началом монтажа кондиционера и креплений, стоит выяснить важные моменты. Например, такие как схема внешнего соединения и электрическая схема, система электрообеспечения устройства, расположение вводных приспособлений, поперечное сечение проводов и будущие трассы кабелей, выяснить характеристику стены, задействованные для трассы электропроводки. Электрическая схема кондиционера должна соответствовать правилам устройства электроустановок и нормативным документам. Немаловажно участие профессиональной команды специалистов с необходимым оборудованием.

Схема подключения кондиционера

Электрическая схема подключения кондиционера включает прокладку наружных проводок, закрепляющиеся через каждые 50 см специальными хомутами. Электропроводка, укладывающаяся в коробы, крепится к стене с использованием клея и шурупов, а скрытая электропроводка располагается в углублениях в стене в гофрированных трубах, прикрепляющиеся хомутами.

При выборе места для установки кондиционера в первую очередь нужно позаботиться об эстетических характеристиках: дизайн и интерьер. Рекомендуется устанавливать кондиционер в подпотолочной области в месте, где не проводится много времени, так как прямые потоки холодного воздуха могут привести к простудным заболеваниям.

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor - компрессор, "сердце кондиционера". Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger - теплообменник,

  • outdoor unit - внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
  • indoor unit - внутреннего блока - испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve - расширительный вентиль

По-другому ТРВ - терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах - электронный расширительный вентиль.

2-Way valve - двухходовой вентиль, то есть обычная задвижка, с двумя положениями - открыто и закрыто

3-Way valve - трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve - четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer - фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ - так как влага его закупорит, не давая пройти хладагенту.

Muffler - глушитель

Стрелками указано направление движения фреона по контуру:

  • сплошной стрелкой - в режиме охлаждения
  • пунктирной стрелкой - в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

  • датчики давления
  • отделители жидкого хладагента
  • линии перепуска
  • системы инжекции (впрыска) в компрессор
  • маслоотделители

Схема мульти сплит системы

Мульти сплит система - это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor - распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank - ресивер.

Ресивер имеет несколько предназначений - защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ


Схема электрических соединений внешнего блока сплит системы:

Terminal - клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N - электрическая нейтраль

2 - подача питания на компрессор с платы управления внутреннего блока

3 - подача питания на двигатель вентилятора для работы на 1-ой скорости

4 - подача питания на двигатель вентилятора для работы на 2-ой скорости

5 - подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C - common - общий вывод обмоток компрессора

R - running - рабочая обмотка компрессора

S - starting - фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector - внутренняя защита от перегрузки

Compressor Capacitior - электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor - двигатель, мотор вентилятора

Thermal protector - защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior - рабочий конденсатор двигателя вентилятора

SV - solenoid valve - электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Схема внутреннего блока кондиционера

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот - к внешнему блоку)

L, N - электрическая линия и нейтраль однофазного питания

Filter Board - плата фильтра, уменьшает уровень помех в сети питания

Control Board - плата управления - управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay - главное реле - силовое реле, подающее напряжение на компрессор.

Display board - модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor - термистор, терморезистор, датчик температуры

Room temp. - датчик температуры воздуха в комнате

Pipe temp. - датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

    • пульте управления - для поддержания температуры в точке нахождения пульта (например,режим "I Feel").
    • на входе, выходе и в средней точки испарителя

Step motor - шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор
