Возведение стропильной системы двухскатной крыши. Безраспорная стропильная система двухскатной крыши

Обустройство двускатной крыши считается весьма практичным и верным решением при строительстве здания жилого или коммерческого назначения. Такой вариант сочетает в себе относительную простоту исполнения и надежность, легкость в обслуживании и долгий срок службы. В данном материале мы расскажем о том, как выполнить монтаж стропильной системы двухскатной крыши своими руками, каковы ее разновидности, и как вычислить размеры отдельных ее элементов. Наша пошаговая инструкция позволит разобраться с любыми осложнениями, которые могут возникнуть в процессе работы.

Кровля с двумя скатами отличается целым перечнем достоинств:

  • легкость в расчетах;
  • различные варианты исполнения;
  • экономия материалов;
  • возможность естественного оттока воды;
  • низкая вероятность подтекания воды благодаря цельности конструкции;
  • возможность обустройства чердачного помещения или мансарды;
  • надежность и долгий срок эксплуатации;
  • удобство профилактического ремонта.

Разновидности двухскатных крыш

Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.

Симметричная двускатная крыша

Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.


Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.

Крыша с двумя ассиметричными скатами

Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.

Крыша ломаная с внешним или внутренним изломом

Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.

Конструкция стропил для обустройства крыши с двумя скатами

Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:

  • Мауэрлат . Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
  • Стропила . Из таких элементов создается вся конструкция (прочитайте также: " "). Соединяясь в верхней точке два стропила образуют ферму. Изготавливают их из бревен или прочных брусков.
  • Затяжка . Данная деталь служит для сцепления стропил и обеспечения их жесткости.
  • Прогоны . В тех местах, где стыкуются стропильные ноги, крепят коньковый прогон, на который впоследствии будет монтироваться конек. А с помощью боковых прогонов каркасу из стропил придают дополнительную крепость. Предполагаемая нагрузка определяет размеры и количество таких элементов.
  • Стойка для стропил . Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две.
  • Подкосы . Это опоры для стойки. Если предполагаются значительные ветры и осадки в зимний период, устанавливают продольные, а также диагональные стойки.
  • Лежень . На него опирается стойка для стропил, а также крепятся подкосы.
  • Обрешетка . На нее крепится выбранный кровельный материал, а также по ней можно передвигаться в процессе работы. Фиксируют обрешетку перпендикулярно стропилам. Обратите внимание, что обрешетка позволяет равномерно распределять массу кровельного материала по стропильной системе.


Схема установки стропильной системы двухскатной крыши существенно облегчит все строительные работы. Как будет выглядеть такая схема крыши , зависит от разновидности кровли.

Обратите внимание, что материал для стропильной системы должен быть максимально качественным, обработанным антипиреновыми и антисептическими средствами. На балках для стропил, мауэрлата и стоек не должно быть сучков или трещин. На обрешетке допускается лишь малое количество сучков, прочно сидящих в древесине.

Расчет элементов каркаса для двухскатной кровли

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.


Есть два способа укладки мауэрлата поверх несущей стены:

  • симметрично по центру;
  • со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

  • Анкера, которые незаменимы для монолитных материалов.
  • Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
  • Скобы.
  • Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
  • Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

  • Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
  • Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.


Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.


Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

  • мягкая кровля укладывается на сплошную обрешетку без зазоров;
  • для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
  • шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.


На этапе строительства дома особое внимание нужно уделить кровле. От того, как надежно, правильно и качественно она будет сделана, будет во многом зависеть и надежность всего строения. Одной из важных деталей кровли является стропильная система, держащая на себе отделочный материал, утеплитель, гидроизоляцию и другие элементы. Для двухскатных крыш домов часто используются висячие стропила, конструкция и узлы которых, а также монтаж, описаны в этом материале.

Стропила – это основной несущий элемент скатной крыши, который принимает на себя основную нагрузку, испытываемую этой конструкцией. Система стропил бывает двух типов – висячей или наслонной. Выбирать между ними приходится, исходя из того, имеются ли внутренние стены в строящемся сооружении, которые могут служить опорой для частей крыши. Система висячих стропил применяется, если таких стен нет, и здесь опорой будут служить лишь внешние стены строения. То есть центральной опоры как таковой эти стропила не имеют и опираются с одной стороны на стену, с другой – на противоположно расположенное стропило . Крепление отдельных элементов производится при помощи прорезных шипов, гвоздей, анкеров или пластин из металла.

Висячие стропила обычно используются для покрывания пролетов шириной 7-10 м. Сфера применения может быть различной – такая система применяется для сооружения кровель на складах, промышленных зданиях, жилых домах.

На заметку! Максимальное расстояние между стенами, позволяющее использовать систему висячих стропилин, составляет 14 м.

Несмотря на то, что такие стропила устанавливаются под уклоном, они не действуют на стены как распорки – передают только вертикальные нагрузки. Этого удается достичь благодаря использованию растяжек, изготовленных из бруса, располагаемых в основании кровли.

На заметку! Затяжка между ногами стропил располагается тем выше, чем большую нагрузку она испытывает.

Стропильные элементы изготавливаются из бруса, досок или бревен, металла. В обязательном порядке перед началом монтажных работ материал должен быть обработан специальными защитными составами, которые обеспечат дереву длительный срок службы. Они защитят его от грибка, плесени. Если обработать материал противопожарными составами, то дом обретет дополнительную защиту от возгораний.

Из чего состоит система висячих стропил

Система подобного типа имеет несколько составных элементов. И ознакомиться с ними нужно обязательно, чтобы понимать назначение каждого из них и не запутаться в понятиях.

Таблица. Составляющие элементы системы.

Элемент Описание

Это – основа системы. Именно благодаря им получается сформировать форму крыши, скаты. Создаются они из бруса (либо доски) сечением 50х150, 100х150 мм и ставятся с шагом около 60-120 см. Выбираемые размеры и шаг напрямую будут зависеть от параметров крыши, ее конструктивных особенностей, рассчитываемой нагрузки.

Место, где производится соединение двух скатов крыши. Обычно имеется дополнительная коньковая балка.

При помощи этих элементов, представляющих горизонтально расположенные между стропилинами балки, производится стягивание и усиление стропильных ног. За счет затяжек происходит компенсация нагрузки, испытываемой стропильными ногами.

Своего рода затяжка, которая располагается возле конька крыши. Выполняется из очень прочного бруса, так как испытывает колоссальный уровень нагрузки.

Брус, который устанавливается на верхнюю часть несущих стен, на него опираются стропила. Помогает распределять вес всей кровли по периметру здания, что дает возможность фундаменту и стенам испытывать нагрузку равномерно. Для изготовления применяется брус сечением 100х100 или 150х150 мм. Интересно, что он может использоваться не всегда – некоторые типы крыш обустраиваются и без него.

Элемент, который устанавливается под коньком кровли и предназначен для поддержки длинной затяжки.

Эти детали конструкции используются для строений, которые имеют слишком большие пролеты между несущими стенами. Необходимы для поддержки стропил, обеспечивая им минимальную нагрузку на изгиб, то есть не позволят им прогнуться и провиснуть.

Цены на брус

Виды конструкций

Существует и может быть использовано в строительстве пять основных типов кровельных конструкций подобного вида, которые могут получиться на основе висячих стропил. Они отличаются наличием некоторых конструктивных элементов, конфигурацией и т. д.

Самый простой вариант – треугольна шарнирная арка . Ее форма треугольная, затяжка здесь испытывает нагрузку на растяжение, а стропилины – на изгиб. Такая схема используется, только если высота конька будет не менее 1/6 от всей длины пролета между стенами, иначе она не будет функционировать правильно. Довольно часто используется при сооружении чердаков. В этом случае две стропилины стыкуются и соединяются друг с другом в коньковой части. Внизу треугольник может быть соединен длинной затяжкой. Система может быть использована только в случае, если ширина пролета между стенами – не более 6 м.

Несколько отличающаяся от вышеописанной система – шарнирная арка с бабкой . В этом случае конструкция имеет опору в виде бабки, установленной под коньком. За счет затяжки она работает на растяжение. Бабка может быть выполнена либо из металла, либо из дерева. Система используется, если пролеты между стенами – 6 и более метров. Бабка не позволит затяжке прогибаться – она выступает в роли своеобразного подвеса и позволяет настроить степень прогиба горизонтальной части.

Шарнирная арка с затяжкой, которая приподнята , используется обычно при планировании строительства мансард и просторных чердачных помещений – то есть там, где важна высота потолка. В этом случае затяжки будут устанавливаться в верхней части стропилин. И чем выше будет расположена затяжка, тем большее усилие на растяжение она воспринимает.

Если опора – неподвижный шарнирный элемент, то конструкция будет именоваться аркой с ригелем . Здесь кровля крепится к мауэрлату за счет формирования зуба на стропилах. Сам ригель напоминает небольшого размера затяжку, но в этом случае работает не на растяжение, а на сжатие. Стропильные ноги закрепляются довольно жестко.

Арка с подкосами и бабкой напоминает собой систему арки с подвеской. Здесь во время монтажа стропилин используются подкосы, которые обеспечивают избавление конструкции от избыточного напряжения. Вариант подходит для закрывания пролетов шириной 9-14 м.

На заметку! Любая схема конструкции висячих стропил подразумевает проведение точных расчетов, которые позволят уточнить все внешние и внутренние нагрузки.

Стропильная система достаточно сложна в монтаже, порой ее части собираются прямо на земле, а потом поднимаются на крышу. Но также стропила могут монтироваться и прямо на месте. В целом, крыша с висячими стропилами является самым простым вариантом, потому нередко изготавливается начинающими строителями или самостоятельно.

Перфорированные пластины, использующиеся для крепления стропил

Цены на различные виды крепежа для стропил

Крепеж для стропил

Способы крепления стропилин

Эти детали конструкции могут быть закреплены двумя методами.

  1. Болтом и хомутом , где в этом случае торцевая часть стропилины срезается, а сама она ставится на балку в том месте, где изготовлена выемка. Скрепление отдельных элементов производится при помощи болтов. Соединяются они так, что место крепления находится перпендикулярно верхней части стропилины. Иногда для соединения используются системы хомутов.
  2. Двойным зубом . Метод применим в случае, если наклон ската кровли относительно горизонтали менее или равен 35 градусам. В этом случае на балке делаются два упора, в стропильной ноге делается специальное отверстие, а на месте крайнего упора на балке вырезается шип. По размерам эти элементы должны соответствовать друг другу.

Проектирование системы

Чтобы правильно создать макет системы, важно учитывать:

  • шаг установки стропил;
  • нагрузку на строение и конструкцию;
  • сечение стропил;
  • материал, который будет использоваться для создания кровли;
  • тип конструкции;
  • углы скатов крыши
  • размеры строения в целом;
  • климатические условия региона.

Чем точнее будет произведен расчет и правильнее будет спроектирована система стропил, тем прочнее и надежнее получится вся конструкция. Для удобства можно воспользоваться существующими онлайн-калькуляторами, что актуально для тех, кто не дружит с точными науками, или для начинающих мастеров.

Видео — Cтропильная система крыши, что нужно знать для правильного конструирования

Правила монтажа

Монтаж висячих стропил должен производиться с соблюдением определенных правил. Лишь в этом случае получится изготовить правильную и устойчивую конструкцию. Правила работ следующие:

Монтаж висячих стропил

Для строительства стропильной системы могут потребоваться определенные инструменты и материалы. Список, приведенный ниже, довольно приблизителен, но может использоваться за основу во время подготовке к начал работ.

Инструменты для создания системы стропил:

  • молоток;
  • топор;

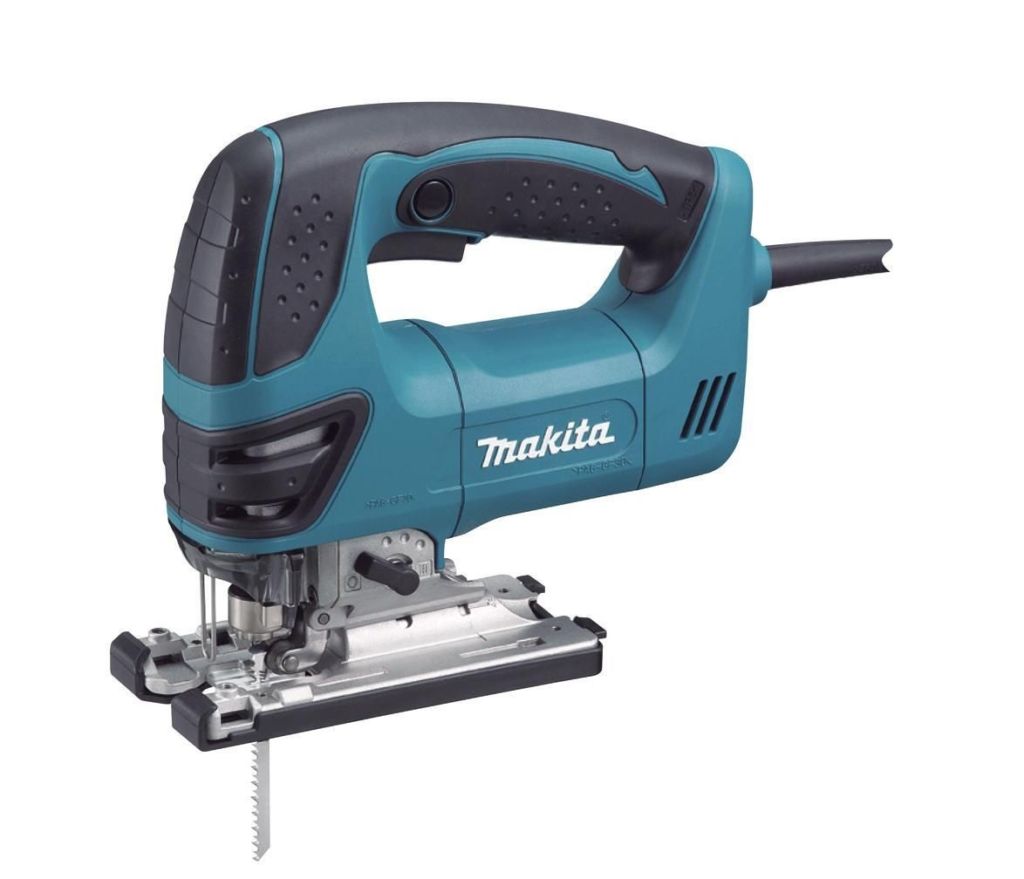

  • электролобзик или ножовка;
  • уровень строительный, бечевка, рулетка;
  • нитка с грузом (отвес);
  • карандаш, линейка.

Цены на популярные модели электролобзиков

В качестве необходимых материалов можно перечислить непосредственно сами брусья и доски для стропил, саморезы и гвозди, анкерные болты, гидроизоляционный материал, антисептические составы для обработки древесины.

Сигма-Extra — наружные работы, атисептик для дерева

Рассмотрим процесс монтажа стропильной системы пошагово.

Шаг 1. Весь древесный материал обрабатывается антисептическими средствами, предотвращающими развитие процессов гниения, возникновение грибка и плесени. До момента начала установки материал хорошо просушивается.

Шаг 2. Строительный материал доставляется на верхнюю часть строения.

Шаг 3. По периметру несущей стены прибивается мауэрлат, состоящий из двух досок такой ширины, чтобы они могли собой закрыть всю верхнюю часть стены. Между мауэрлатом и стеной рекомендуется прокладывать слой гидроизоляционного материала (например, рубероида). Это позволит уплотнить соединение, защитить материал от влаги и снизить количество сквозняков в будущем.

Шаг 4. Далее из бруса создаются балки, которые будут крепиться к каждой паре стропил в нижней части. Они крепятся к мауэрлату и соединяют между собой две несущие стены. Временно по ним можно передвигаться во время произведения работ, также на них складываются и доски, которые используются для создания стропил.

Шаг 5. Для формирования верха крыши вырезается коньковая балка. Она должна иметь длину от одной части будущей крыши до другой и располагаться параллельно длинным несущим стенам.

Шаг 6. Определяется требуемая высота крыши – уровня, на котором будет крепиться коньковая балка. Угол наклона ската рекомендуется делать в пределах 25-45 градусов. Узнать угол наклона крыши и длину стропил можно, используя теорему Пифагора. Для этого нужно замерить расстояние от конька, высоту крыши и расстояние до внешней стены.

Шаг 7. Коньковая доска устанавливается в месте будущей стыковки двух стропильных ног.

Шаг 8. Из подготовленного пиломатериала отмеряются и вырезаются будущие стропила нужной длины. Они будут крепиться с выбранным шагом к коньковой доске и мауэрлату.

Шаг 9. Чтобы появилась возможность крепления стропил к другим элементам, делаются специальные вырезы треугольной формы. Для этого доска устанавливается так, чтобы одной стороной лежать на коньковой доске, а второй – на мауэрлате. Наносится разметка распила. Далее производится выпиливание размеченных участков.

Шаг 10. Точно так же подготавливается и вторая стропилина. Теперь они должны быть состыкованы друг с другом. Для этого доски сдвигаются как можно ближе друг к другу, наносится разметка, обозначающая место распила. Производится распил и доски могут быть состыкованы.

Шаг 11. Стропилины крепятся к мауэрлату при помощи металлических уголков и саморезов. При помощи них же доски закрепляются и на коньке крыши.

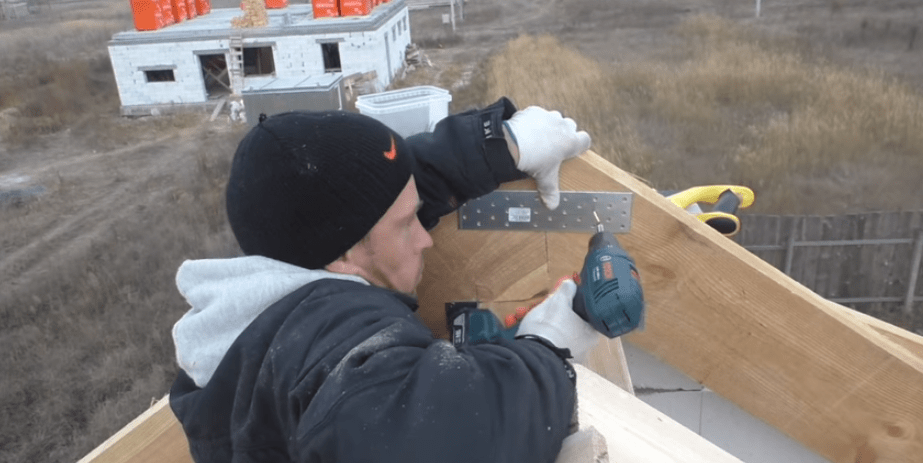

Шаг 12. Две стропилины между собой соединяются при помощи металлических пластин и саморезов. Таким образом, устанавливаются две первые конструкции, которые будут располагаться по краям крыши.

Шаг 13. Для того чтобы было проще ровно установить другие стропила, между крайними конструкциями натягивается веревка строго по горизонтали.

Шаг 14. Таким же способом производится установка и остальных стропил.

Шаг 15. При необходимости стропила могут быть усилены затяжками, которые крепятся к двум стыкующимся стропилинам.

Видео – Монтаж стропильной системы

Видео — Монтаж стропил

Видео — Использование ригеля (стяжки) для стропил как элемента интерьера

Висячие стропила считаются достаточно простой конструкцией по сравнению с другими видами стропильных систем. Но спешки во время их установки быть не должно. Важно помнить, что при малейшем перекосе вся работа пойдет насмарку, потому работать нужно внимательно и аккуратно.

Отправим материал вам на e-mail

При планировании строительства малоэтажных жилых, подсобных или коммерческих зданий большинство проектировщиков выбирают двускатную конструкцию крыши. Это связано с относительно простой технологией монтажа, повышенной надёжностью конструкции, эффективным отводом осадков с кровли и неприхотливостью к условиям эксплуатации. Однако для достижения всех преимуществ нужно грамотно спроектировать и установить стропила для двухскатной крыши своими руками.

Внешний вид дома с двускатной кровлей

Двускатные кровли представляют собой две наклонные плоскости прямоугольной формы (скаты), которые опираются на стропильную систему. Боковые части делаются глухими либо на них устанавливают окна и обшивку. Основными параметрами такой кровли являются: угол наклона и расположение конька относительно осевой линии, проходящей через стены, перпендикулярные скатам. То есть двускатная конструкция не обязательно должна иметь одинаковый наклон скатов или иметь симметричный вид.

Множество оригинальных проектов применяют несимметричную конструкцию скатов для учёта некоторых особенностей климата, либо в целях улучшения дизайна фасада. Стоит заметить, что такие решения весьма оригинальны, но на практике их реализовать достаточно сложно. Связано это со следующими причинами:

  • Возрастает нагрузка на стены и фундамент в месте смещения конька кровли. В результате расчёты могут значительно усложняться, особенно при условии применения тяжёлых кровельных материалов, таких как шифер или керамическая черепица.
  • Требуется изготавливать для каждого ската отдельные конструктивные элементы, что может значительно увеличить сроки строительства.
  • На кровлю при больших углах наклона скатов могут оказывать существенное влияние давление ветровых потоков. Поэтому потребуется учитывать преимущественное направление ветров при расчётах.

Основные элементы скатной системы крыши

Перед тем как сделать стропила на двухскатную крышу нужно создать проект, а также изучить все элементы конструкции. Потребуется спроектировать такие основные узлы:

  • Мауэрлат . Обеспечивает передачу нагрузки кровельной конструкции на несущие стены объекта, создавая её равномерное распределение. Брус изготавливается из лиственных пород древесины, таких как лиственница, дуб, ясень. Минимально допустимое сечение составляет 100х100 мм. Допускается применение не только цельного бруса, а и клееного, но с сечением 100х150 мм.
  • Стропила . Основной элемент конструкции, который предназначен для формирования несущего каркаса, восприятия нагрузки кровельного материала через обрешётку и передачи нагрузки на мауэрлат. Расстояние между стропилами двухскатной крыши составляет от 0,6 до 1,2 м, в зависимости от веса кровельного материала и количества осадков в конкретной области.
  • Затяжка . Специальная конструкция, применяемая для фиксации двух наклонных балок скатов под заданным углом наклона, которая крепится на уровне чуть выше балок либо немного ниже конька. Применяется в наслонных типах кровель.
  • Стойка . Представляет собой вертикально устанавливаемый и прочно закрепляемый элемент, выполняющий несущие функции кровли. Устанавливается обычно на стены здания для частичной передачи нагрузки кровли. Придаёт дополнительную жёсткость конструкции.
  • Прогон . Бывает двух типов: боковой и коньковый. Боковой представляет собой брус, опирающийся на стойки и расположенный параллельно коньковой балке. Позволяет предотвратить прогибание ската под значительными нагрузками. Коньковый прогон устанавливается вдоль линии примыкания одного ската к другому и служит опорой для конька.
  • Подкос . Представляет собой вспомогательные опоры для стоек, которые располагаются под углом 45 0 к несущим балкам скатов в целях увеличения площади контакта со стойками и снижения риска деформации ската.
  • Лежень . Служит точкой опоры для подкоса и стойки.
  • Обрешётка . Используется для фиксации стропильной системы в поперечном направлении, передачи нагрузки кровельного материала и его крепления, а также обеспечения стойкости к нагрузкам в прогонах между несущими балками.
Полезная информация! Подкосы для северных регионов из-за повышенных снежных и ледяных нагрузок на кровли допускается устанавливать не только продольно, а и по диагонали. Таким образом, значительную часть нагрузки воспринимают именно стойки, а не стены здания.

Расчёт длины и шага стропил

Устанавливая стропила для двускатной крыши своими руками, нужно соблюдать шаг их закрепления 0,6-1 м. Выбор зависит от расчётных нагрузок с учётом запаса прочности. Чем меньше шаг, тем прочнее конструкция и больше расход строительных материалов. Большой интервал 0,8-1 м допускается использовать только при укладке лёгких кровельных листов и углах наклона 15 0 -20 0 . Рекомендуется выбирать шаг в пределах 0,6-0,8 м.

Длину балок, зная угол наклона скатов и расстояние между двумя стенами объекта, рассчитать достаточно просто по теореме Пифагора. Однако реальную длину нужно увеличить на 60-70 см, которая пойдёт на их стыковку, а также на свес скатов примерно 0,5-0,6 м.

Калькулятор расчета длины стропильных ног

Отправить результат мне на почту

Калькулятор расчета удлинения стропил для формирования карнизного свеса

Не заполняйте, если отправка результатов не нужна

Отправить результат мне на почту

Отправить результат мне на почту

Полезная информация! Поскольку стандартная длина бруса составляет до 6 м, то для кровель с большими площадями можно применять их наращивание, стыковку или соединение.

Определение сечения стропильных пар

Расчёт сечения стропила для двухскатной крыши играет важную роль для выполнения монтажа кровельной конструкции своими руками, так как от этого будет напрямую зависеть надёжность и долговечность кровли. При расчётах важно учитывать следующие факторы:

  • тип древесины, применяемой при строительстве стропильной системы;
  • вид применяемого бруса: цельный или клеёный;
  • длину и шаг скатных балок;
  • общую нагрузку.

Для определения сечения балок с учётом их шага и длины необходимо использовать Таблицу 2.

Таблица 2. Зависимость сечения бруса, применяемого для скатных балок, от длины,шага установки и нагрузки

Важная информация! Чем больше шаг несущих балок, тем большее деформирующее усилие они воспринимают и возрастает необходимость увеличения сечения несущей конструкции.

На основе расчётных данных требуется составить чертёж и провести оценку финансовых затрат путём составления сметы. После этого следует провести закупку необходимых стройматериалов.

Этап установки стропил двускатной крыши своими руками: видео и фото всех этапов работ

Установка стропил двухскатной крыши выполняется только после проведения всех этапов подготовительных работ и расчётов. Пошагово инструкция монтажа содержит следующие этапы:

  • крепление мауэрлата;
  • подготовка конструктивных элементов;
  • установка стропильных ног;
  • монтаж обрешётки.

Способы крепления мауэрлата

Методы закрепления мауэрлата отличаются в зависимости от основного материала стены. При возведении бревенчатых или деревянных домов венцовая обвязка может выполнять функцию мауэрлата. Если стены сделаны из пенобетона или , то крепление мауэрлата осуществляется на специально устанавливаемые стальные штыри по всему периметру внешних стен со смещением к центру здания или по центру. При этом он в любом варианте крепления должен быть удалён от внешнего края на 50 мм.

В большинстве случаев возникает необходимость наращивания длины балок. Наиболее удобным способом является крепление «в лапу». Оно делается под углом 90 0 или 180 0 . Для этого срезают половину толщины балки на расстояние, равное удвоенному размеру большей стороны её сечения, затем прикладывают их друг к другу, просверливают отверстия под несколько болтов подходящего диаметра, расположенных в один ряд, а затем соединяют на болты.

После установки мауэрлата следует обеспечить защиту древесины от попадания влаги. Для этого её обмазывают битумом или укладывают гидроизоляционный материал внахлёст с расстоянием 10-15 см.

Внимание! Устанавливая стропила для двускатной крыши своими руками необходимо учитывать, что в древесине остаётся определённое количество влаги, которое при прямом контакте с металлом вызывает протекание коррозионных процессов. Чтобы их предотвратить, нужно на металл наносить защитное покрытие.

К стене мауэрлат крепится на анкеры, стальные скобы, деревянные нагели, шпильки, шарниры или обвязывают проволокой.

Процесс изготовления стропильных пар

Для того чтобы обеспечить надёжное крепление балок скатов, нужно идеально подогнать их пары по размерам. Выполнять подгонку можно на земле или непосредственно на месте монтажа. Первый вариант является предпочтительным для небольших по площади и весу конструкций. Стропила для двускатной крыши своими руками изготавливаются на ровной поверхности с применением любых удобных инструментов. Это позволит обеспечить высокую точность их изготовления и практически идеальную стыковку пар. Для их подъёма наверх применяют подручные средства или специальные подъёмники.

Установка непосредственно на месте применяется достаточно редко, из-за нехватки места и невозможности применения специальных инструментов. Поэтому его рекомендуется использовать только специалистам.

Перед проведением распила балок нужно разметить их маркером и провести замеры длины. Желательно изготовить одну пару, которая будет служить в качестве шаблона. Затем следует собрать балки попарно в единые части конструкции.Их соединение друг с другом выполняется «в лапу» с креплением на болты или ригель. В качестве альтернативы можно использовать стальные пластины и гвозди, забивая их под разным углом к поверхности, чтобы они не пересекались внутри древесины.

Устанавливаем стропила для двускатной крыши

Чтобы грамотно выполнить установку стропил двухскатной крыши своими руками, видео или фото процесса следует изучать заранее. Перед монтажом устанавливают балки перекрытия с креплением встык к мауэрлату. Интервал их размещения аналогичен шагу скатных балок. Для этих целей применяют брус с сечением 120х120 мм или 150х150 мм. Крепление выполняется «в лапу» или на анкеры.

Для упрощения монтажных работ можно выполнить настил потолка или хотя-бы уложить временно доски. Подготовленная площадка позволит упростить размещение и крепление подготовленных частей конструкции.

Балки могут быть зафиксированы на мауэрлате путём срезания части касающихся балок на глубину до 1/3 их сечения. При этом важно соблюдать угол касания, чтобы они плотно зацеплялись друг за друга. Второй способ крепления – установка стальных крепёжных пластин по бокам примыкания, апо центру — ригеля.

Сначала устанавливают конструктивные элементы, собранные на земле, с двух сторон скатов, скрепляют их временно вдоль конька досками, а затем монтируют промежуточные. Важно выполнить установку таким образом, чтобы образовались две ровные поверхности скатов. Если тип кровли наслонный, то необходимо установить опоры.

В месте стыка двух наклонных балок устанавливают коньковый брус. Затем устанавливают затяжки. Для наслонной кровли монтируют подкосы. Со стороны скатов настилают обрешётку с шагом и толщиной досок, которые соответствуют требованиям установки конкретного кровельного материала. После этого стропила для двускатной крыши своими руками полностью установлены.

Заключение

  • Описана конструкция стропильных систем.
  • Приведены этапы расчёта стропил.
  • Приведено пошаговое описание монтажа стропил.
  • Даны рекомендации и замечания, позволяющие не допускать критических ошибок установки.

Крыша – сложный и ответственный архитектурный элемент любого здания. Относиться к ее строительству следует с особым вниманием, необходимо помнить, что для монтажа стропильной системы требуется немалый опыт выполнения подобных работ и специальный инструмент. Не стоит браться за создание крыши тем, кто впервые держит в руках плотницкий и измерительный инструмент – результаты деятельности могут быть очень негативными.

Существует два типа крыш в зависимости от количества и размещения точек опоры стропил, но каждый застройщик может по своему усмотрению несколько изменять конкретную конструкцию стропильной системы. При этом учитываются условия эксплуатации строения, назначение чердачных помещений, климатическая зона расположения, технические параметры пиломатериалов и кровельных покрытий. Конечно, на вид стропильной системы оказывает влияние личный опыт и предпочтения застройщиков.

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор Краткое описание влияния на параметры стропилин

Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.

Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок. При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.

Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.

Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

  1. Постоянные вертикальные усилия . Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.
  2. Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.
  3. Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.
  4. Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия. Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации. Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Вертик а льные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Угловые о поры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности. За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

Затяжки (ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Накл адки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Бобышки (упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

Цены на различные виды бруса

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.


При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Пошаговая ин с т рукция уст а новки стропил

Для стропильных ног используются хвойные доски 50×200 мм, пиломатериалы первого сорта. Доски не могут иметь следов гнили или грибка, значительных пороков развития и глубоких трещин. Применять для изготовления стропильной системы низкокачественные пиломатериалы категорически запрещается.

Для увеличения защиты элементов кровли от гниения рекомендуется использовать огнебиозащиту.

Заготовки стропилин следует пропитывать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка делается на ровной площадке при сухой и ясной погоде.

Пропитывать можно валиком, кисточкой или пневмопультом. Применять бытовые ручные распылители не рекомендуется – слишком долго и тяжело. Наверх доски можно поднимать после полного высыхания пропитки.

Наша двускатная крыша имеет коньковый прогон, вертикальные опоры упираются о лежень, расположенный на несущей стене посредине строения.

Практический совет. Если дом довольно высокий, а доски тяжелые, то рекомендуется для защиты оконных проемов от повреждений сделать элементарное приспособление. Для этого сбиваются в виде угольника две доски, длина и ширина выбирается с учетом параметров проема. Приспособление устанавливается на подоконник, и доски стропилин во время подъема не повреждают пеноблоки.

Цены на огнебиозащитные пропитки

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1. Поднимите на чердак доски для стропилин. Для удобства располагайте их равномерно по длине здания, один конец кладите на мауэрлат, а второй на лежень прогона. Вначале нужно установить крайние стропила с двух сторон крыши дома, натянуть между ними нить и по ней устанавливать и выравнивать все оставшиеся.

Шаг 2. Проверьте еще раз положение конькового прогона. Он должен располагаться точно посредине крыши. Его смещение на 1–2 сантиметров не повлияет на прочность кровли в целом, но несколько усложнит изготовление стропилин и укладку кровельных материалов. Кроме того, опытный строитель может заметить несовпадение размеров скатов и, соответственно, несимметричность крыши. Рекомендуется добиваться ситуации, чтобы коньковый прогон располагался по линии симметрии, если это не связано с большими трудностями. Окончательное решение принимается мастером на месте и зависит от величины смещения и объема работ по исправлению ошибки.

Как выровнять прогон?

  1. Прикрепите к мауэрлату доску для обрешетки, она легче, ее проще поднимать и фиксировать. Второй конец должен лежать на прогоне. Доска к мауэрлату прибивается обыкновенным гладким гвоздем или прикручивается саморезом.
  2. Поднимитесь на верх прогона и рулеткой проверьте расстояние от края погона к мауэрлатам, установленными на противоположных стенах. Работайте очень внимательно, желательно пользоваться страховкой. К сожалению, на практике мало кто соблюдает правила техники безопасности, а напрасно. Падения с высоты становится причиной очень серьезных травм.
  3. Выровняйте прогон по центру и закрепите доску. Для увеличения жесткости такую же доску зафиксируйте и с другой стороны прогона.

Теперь все готово, можно приступать к изготовлению и монтажу стропилин.

Установка стропильных ног

Если вы работаете в одиночку, то к прогону в месте фиксации первой стропилины нужно прикрутить отрезок рейки. К ней будет временно фиксироваться доска стропилины для предупреждения ее соскальзывания вниз.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части стропилин.

Шаг 1. Поднимите и установите на место доску для стропилины, струбциной зажмите ее к закрепленной ранее рейке.

Шаг 2. Нарисуйте линии для вырезания упорной площадки. Делается это в два этапа. Первый – проведите горизонтальную линию. Для этого рейку, угольник или иной ровный предмет плотно прижмите к горизонтальной поверхности прогона.

Второй – проведите вертикальную линию. Теперь линейку или угольник следует прижать к боковой поверхности прогона.

Важно. Ширина линейки должна быть не более 2–3 см, не надо делать глубокие пропилы и намного уменьшать ширину стропильной ноги, она теряет свою максимальную расчетную прочность.

Такую же разметку сделайте и в нижней части стропилины. Только теперь линейку нужно прижимать к поверхностям мауэрлата.

Шаг 3. Снимите доску и аккуратно вырежьте посадочные места. Работать можно ножовкой или электрической дисковой ручной пилой.

Практический совет. Если пропилы делаются электрической дисковой пилой, то резать лучше в два приема. Первый раз прорезать до метки, затем перевернуть доску обратной стороной и опять резать до метки. Молотком выбить отрезанный кусок, а оставшийся выступ снять стамеской или долотом. Не нужно заходить пилой за линию и пытаться отрезать выступ с одного захода. Такой способ увеличивает пропил на 3–5 см в зависимости от диаметра диска, что существенно уменьшает несущие показатели стропилины.

Шаг 4. Установите подготовленную стропилину на место и проверьте правильность ее изготовления. Такие же операции проделайте и со второй ногой фермы.

Шаг 5. Поставьте стропилины с упором на мауэрлат и прогон, стяните их струбциной в верхней части. Найдите средину прогона и перенесите линю на стропилины, пользуйтесь уровнем или строительным угольником (только в том случае, когда плоскость прогона строго горизонтальная).

Шаг 6. Пропилите одновременно две стропилины по вертикальной линии. Доски должны быть плотно зажаты струбциной. Прилагайте максимум внимания, полотно пилы должно быть перпендикулярным плоскости стропилин. Если запилить наискосок, то коньковый узел соединения будет прилегать неплотно, а это уменьшает устойчивость стропильной системы и считается явным строительным браком.

Шаг 7. Снимите струбцины, соедините оба элемента в коньке, проверьте правильность положения.

При недостатке практического опыта выполнения подобных работ, первая нога может иметь в коньковой части зазор, если он в пределах 1–2 мм, то нет ничего страшного. Если он более 4-х миллиметров, то нужно поправлять элемент. Посмотрите, какие плоскости упорных площадок не позволяют верхнему срезу плотно стыковаться. Примерно обозначьте величину дополнительного пропила. Снимите стропилину и уберите мешающие выступы. Проверьте соединение еще раз, если зазоры остались – повторите операцию. Как показывает практика, на второй-третьей стропилине появляется опыт и никаких дальнейших исправлений делать не надо.

Шаг 8. Прочно закрепите стропильные ноги в положенных местах. Для этого рекомендуется пользоваться металлическими пластинами и уголками, работать с ними просто и легко, прочность полностью отвечает требованиям к стропильной системе.

На каждую пару стропилин понадобится одна большая переформированная пластина для соединения конькового узла, два уголка 50×50 мм для фиксации к прогону и два уголка 60×80 мм для прикручивания к мауэрлату. Толщина металла не менее двух миллиметров.

Таким же способом установите крайние стропила с другой стороны дома, натяните между ними нити. По одной вверху и внизу и одну посредине. Чтобы они не мешали во время изготовления стропилин, сделайте зазор между нитью и плоскостью примерно один сантиметр.

Настоящие профессионалы никогда не делают по одной стропилине на чердаке дома. Такой алгоритм работ существенно увеличивает сроки строительства, усложняет сам процесс и делает его небезопасным. Работать электрическими инструментами на неприспособленных площадках очень опасно, травмы от них тяжелые, часто становятся причиной инвалидности.

Если дом поставлен качественно с точным соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону не земле. Готовые элементы собираются на крыше. Такая технология увеличивает производительность труда в 3–5 раз, одновременно улучается качество стропильной системы, она более надежна и долговечна. Конечно, пропорционально возрастает и зарплата строителей. Они работают с выработки и получают деньги не за время, проведенное на чердаке, а за собранную кровлю.

Цены на популярные модели шуруповертов

Шуруповерты

Видео – Изготовление и монтаж стропил на двускатной крыше
