Возведение пазогребневой перегородки. Что такое пазогребневые блоки и как их монтировать? Характеристики пазогребневых плит

Использование пазогребневых плит для возведения перегородок в доме является наилучшим решением для начинающих мастеров. Небольшой вес, удобные размеры, прочное замковое соединение дают возможность без особых усилий переоборудовать помещение по своему вкусу. Используя пазогребневые плиты, монтаж своими руками выполнить можно за считанные часы. Но предварительно следует изучить технологию их установки и основные свойства материала.

Пазогребневые плиты бывают гипсовыми и силикатными. Первые выливают из строительного гипса с примесью пластифицирующих добавок. Для изготовления вторых используют негашеную комовую известь и кварцевый песок, смесь которых прессуют и выдерживают в автоклаве. Гипсовые плиты лучше удерживают тепло и не пропускают звуки, зато силикатные выдерживают более высокие механические нагрузки и меньше поглощают влагу. Оба вида плит экологически чистые, поэтому отлично подходят для жилых помещений. Кроме того, эти материалы не горят, не выделяют вредных веществ, не гниют и не деформируются.

Плиты делятся на полнотелые и пустотелые, которые снижают вес кладки почти на 25%. Размеры гипсовой плиты составляют 500х667х80 мм, силикатная чуть меньше – 250х500х70 мм. Установка перегородок из таких плит производится после завершения строительства всех несущих конструкций, но до начала отделочных работ и укладки чистового пола.

Технология и особенности монтажа

Кладка из пазогребневых плит хорошо удерживает тепло, поэтому ее можно смонтировать не только посреди помещения, но и впритык к стене, выходящей в холодное помещение или наружу здания. Двойные перегородки помогают спрятать проводку и другие коммуникации. Для разделения интерьера на зоны монтируют перегородки высотой от 80 см.

Для монтажа необходимы инструменты и материалы:

  • пазогребневые плиты;
  • строительный уровень;
  • цементно-песчаны й раствор;
  • клеящий состав;
  • скобы для крепления;
  • анкерные дюбели или саморезы;
  • войлочный уплотнитель;
  • гипсовый раствор;
  • грунтовка;
  • шпатель;
  • ножовка;
  • шуруповерт;
  • резиновая киянка.

Шаг 1. Подготовка места

Если перегородка монтируется в новом доме до начала отделочных работ, необходимо проверить ровность пола и стен в местах прилегания пазогребневых плит. Любые дефекты следует удалить: наплывы снимают шлифовкой, а углубления и трещины заделывают цементно-песчаны м раствором. После высыхания стены и пол покрываются грунтовкой.

Если возникла необходимость поставить перегородку во время поточного ремонта, на стенах и полу размечают линии прилегания перегородки. Затем аккуратно обрезают финишное покрытие по разметке и снимают до основания. На обои, краску, декоративную штукатурку крепить плиты нельзя, как и на линолеум, паркет, ламинат. Если стена или пол выложены керамической плиткой, и покрытие держится очень прочно, можно его не снимать.

Чтобы перегородка была ровной по всей площади, между стенами натягивают шнур по разметке на высоте 30 см от пола. Так гораздо удобнее контролировать расположение плит по вертикали. Теперь по линии прилегания перегородки к основанию наклеивают специальный уплотнитель. Его ширина должна соответствовать толщине плиты – 8 см. В качестве уплотнителя используют пробковую подложку или пропитанный битумом войлок.

Шаг 2. Установка первого ряда

У плит первого ряда спиливают ножовкой нижние гребни. На уплотнитель сверху наносят небольшими порциями клей, причем как на вертикальную, так и на горизонтальную часть. Берут первую плиту и с той стороны, которая будет примыкать к стене, в паз заводят перфорированную скобу. Часть скобы должна выступать над плитой на несколько сантиметров. К стене скоба крепится либо саморезами, либо анкерными дюбелями, если основание бетонное. Плиту ставят пазом вверх, выравнивают по уровню, плотно прижимают к основанию стены и пола, простукивают киянкой. Внизу, со стороны примыкания второй плиты, в паз опять вставляют отрезок скобы и прикручивают дюбелями к полу.

Если эта плита установлена неровно, остальные полностью повторят угол наклона. Потом выровнять кладку не получится из-за замковых соединений, поэтому первой плите уделяют наибольшее внимание. После схватывания клея монтируют следующий блок нижнего ряда. На боковые гребни и пазы клей наносят с таким расчетом, чтобы швы между плитами не превышали 2 мм по толщине. Излишки клея сразу убирают шпателем, кладку проверяют уровнем. Опять внизу закрепляют скобу и фиксируют ее к полу анкерными дюбелями. Каждый следующий блок ставят после схватывания клея на предыдущем.

Шаг 3. Установка следующих рядов

Поскольку плиты второго ряда должны быть расположены со смещением швов относительно первого, одну плиту нужно распилить пополам. В начале и конце ряда на срезах, примыкающих к стене, крепят скобы. Клей делают более жидким, наносят его только на боковые и нижние пазы каждого блока. Обязательно проверять горизонталь и вертикаль кладки. Третий ряд монтируют после схватывания клея во втором ряду.

Шаг 4. Монтаж последнего ряда

Верхний ряд кладки не должен вплотную примыкать к потолку. По технологии, между потолком и плитами необходимо оставлять 1,5-2 см. Для этого в верхние пазы последнего ряда вставляют скобы на клей и прикручивают их к потолку анкерными дюбелями. После завершения монтажа образовавшийся зазор следует задуть пеной, все лишнее срезать.

Монтаж перегородки с проемом

Если в перегородке планируется делать дверной или оконный проем, нужно продумать способы крепления плит над ним. Для проемов шириной не более 80 см допускается установка плит на дверную коробку или любую временную подпорку, но только при условии, что над проемом будет 1 ряд блоков. Если ширина проема больше 80 см или рядов сверху будет несколько, обязательно делают прочную перемычку.

Шаг 1. Разметка и монтаж первого ряда

На основании отмечают расположение перегородки по вертикали и горизонтали. Соединяют разметку на противоположных стенах двумя параллельными линиями по полу. Определяют место под проем и отмечают его на линиях. Далее процесс монтажа идентичен предыдущему варианту, только ряд получается разделенным на 2 части. Коробку можно установить на первом этапе кладки, а можно вставить после завершения монтажа. Также выполняют проемы и без коробки, если навешивать дверь не планируется.

Шаг 2. Установка перемычки

Дойдя до верха проема, в плитах, прилегающих по обе стороны, делают вырезы под перемычку. В качестве перемычки подойдет стальной швеллер 35х80 мм или деревянная балка соответствующего сечения. Глубина выреза составляет примерно 50 см, ширина равняется толщине балки. Вырезы промазывают клеем и плотно вставляют балку или швеллер. Когда клей схватится, можно приступать к монтажу плит над проемом.

Шаг 3. Оформление углов

Чтобы внешние углы перегородок не повреждались и оставались ровными, их необходимо укрепить. Для этого используют перфорированный угловой профиль 30х30 мм. Шпателем наносят на угол шпаклевку, прикладывают профиль, хорошо вдавливают его по всей длине, а сверху покрывают еще одним слоем шпаклевки. Профиль монтируют внахлест на 3-5 см, шпаклевку очень аккуратно и равномерно распределяют по поверхности. Чтобы добиться максимальной ровности, рекомендуется воспользоваться угловым шпателем.

Для внутренних углов наибольшей проблемой являются трещины на стыках. Избежать их появления поможет серпянка: на угол наносят шпаклевку, отрезают армирующую ленту нужной длины, сгибают ее вдоль пополам и прикладывают на шпаклевку. Добавляют еще слой шпаклевки и с помощью шпателя для внутренних углов равномерно ее растирают. При выборе самоклеющейся ленты использовать шпаклевку не нужно.

Шаг 4. Отделка

Если на перегородках планируется крепить проводку и устанавливать розетки и выключатели, при помощи электродрели в плитах высверливают штробы и углубления по размеру коробок. После установки все углубления заделывают шпаклевкой и шлифуют. В большинстве случаев выравнивание поверхности шпаклевкой для пазогребневых плит не является обязательным. После грунтования плиты можно красить, покрывать декоративной штукатуркой, оклеивать обоями и керамической плиткой. Для окрашивания пазогребневых плит нельзя использовать краски на основе жидкого стекла и известковые.

На готовые перегородки можно крепить с помощью пластмассовых дюбелей легкие предметы – картины, зеркала, светильники. Тяжелые книжные полки или кухонные шкафчики закрепляются с помощью легких анкерных болтов.

Видео – Пазогребневые плиты монтаж своими руками

При перепланировке квартиры или строительстве частного дома, приходится ставить новые перегородки. Подобрать для них материал не так то просто. Он не должен создавать чрезмерную нагрузку на перекрытие, должен быть надежным и иметь хорошую несущую способность. А еще желательно, чтобы монтаж был несложным и быстрым, а цена невысокой. Материалов и технологий, отвечающих этим требованиям, не так много. Это и пазогребневые плиты. В этой статье будем говорить о пазогребне.

Что это за материал и его виды

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

  • Звукоизоляционные характеристики . Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
  • Нагрузки на перегородки . Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
    • . На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

Силикатные или гипсовые?

Если сравнивать звукоизоляционные характеристики гипсовых блоков и силикатных, вторые, при равных параметрах, хуже проводят звуки (40-43 дБ у гипсовых и 48-52 дБ у силикатных). Так что для лучшей звукоизоляции выбираем силикат.

Но силикатные блоки одинаковых размеров имеют больший вес и более высокую теплопроводность (лучше проводят тепло). Ключевым в выборе является вес, так как звуко и теплоизоляцию можно улучшить при помощи дополнительных слоев специальных материалов, а вот снизить вес перегородки никак не получится. И если ее масса критична для перекрытия, ничего хорошего ждать не приходится.

Как строить из пазогребневых плит

Чтобы перегородка из пазогребневых блоков была надежной и стабильной, необходимо выполнить некоторые условия:


А вообще, необходимо точно соблюдать все рекомендации, строго следовать технологии. Тогда пазогребневые перегородки по прочности и надежности не отличаются от кирпичных, а возводятся в разы быстрее.

Разметка

Начинается кладка простенка из пазогребня с разметки. Если есть лазерный построитель плоскостей — все просто: развернули плоскость, нарисовали линии на полу, стенах, потолке. Если такого инструмента нет, придется потратить больше времени. Потребуется отвес. Тот, который в смартфоне не подойдет — это не измерительный инструмент. Лучше купить в строительном магазине или сделать из бечевки и отцентрованного грузика.

Первую линию рисуем на потолке, при помощи отвеса переносим ее на пол. Соединив точки на полу и потолке, получаем линии на стенах. В результате образовалась замкнутая разметка для выравнивания перегородки.

Осматриваем основание, на которое будем класть блоки. Оно должно быть выровнено идеально, если смотреть вдоль линии перегородки, и не должно заваливаться вперед или назад, если смотреть поперек.

Если в перегородке будут дверные или оконные проемы, их тоже необходимо обозначить. С дверными все просто — их обозначаем на полу. С оконными сложнее — необходимы маяки на стенах и потолке.

Подготовка основания

Как уже говорили, основание должно быть идеально ровным без крена в какую-либо сторону. Если отклонения есть, на бетонном полу заливаем выравнивающую стяжку ( не ниже М150). Для этого придется собрать опалубку, в которую заливают раствор. Минимальная толщина слоя — 3 см. Чтобы получить гарантированный качественный результат, используйте самонивелирующийся состав. Только учтите, что «сами выравниваются» не слишком большие погрешности. Распределять состав все равно надо вручную. Просто проведите шпателем, разгоняя раствор по всей длине, а мелкие неровности нивелируются за счет повышенной текучести материала.

Залитый бетон укрываем полиэтиленом, оставляем примерно на неделю. Это если температура в помещении не будет опускаться ниже +20°, за это время он наберет 50% прочности. Это значит, что с ним можно работать. Если температура будет ниже, срок увеличивается. При температуре 17°C и чуть ниже, нужны уже 2 недели… Ровное основание промазываем бетоноконтактом - он улучшит сцепление основания с клеевым составом, на который будем класть ПГП.

Если пазогребневые блоки будем класть на деревянный пол, перегородка должна проходить над балкой — это раз. Второе — выравниваем основание при помощи сухого бруса. Его надо закрепить так, чтобы он тоже был выровнен по горизонтали во всех направлениях. Крепим брус к полу гвоздями или саморезами. Если есть стык, его соединяем в полдерева, дополнительно промазывая соединение столярным клеем и скрепляя гвоздями.

Для улучшения звукоизоляции

Основной недостаток перегородок из гипсового пазогребня — не слишком высокая звукоизоляция. У силикатных блоков ситуация получше, но тоже не идеальна. Поэтому рекомендуем по периметру перегородки уложить виброгасящую ленту. Ведь не секрет, что большая часть звуков передается посредством вибраций через пол, потолок и примыкающие стены и эластичные прокладки значительно улучшают ситуацию.

Под пазогребневые плиты можно использовать полосу битумизированного войлока или пробки плотностью 250-300 кг/м³. Ширина полосы — чуть меньше ширины блоков. Ее укладывают на выровненное основание на то же связующее, которое будете использовать для заделывания швов между плитами. Раствор наносят на обработанную бетоноконтактом поверхность (после высыхания) слоем в 2-3 мм. Укладывают ленту, прокатывая ее валиком, выгоняя пузыри воздуха. Выступивший раствор удаляют шпателем. Таким образом ленту клеят на пол, стены, потолок. Горизонтальность проверяют при помощи пузырькового уровня.

Подготовка плит к монтажу

Если используются силикатные пазогребневые плиты, никакой подготовки не потребуется — у них верхняя и нижняя поверхности не имеют паза/гребня. Они абсолютно ровные (как на фото ниже).

При работе с гипсовым пазогребнем, для начала надо решить, шипом или пазом вверх вы будете располагать блоки. Удобнее работать когда вверх направлен паз, но и обратное положение не является ошибкой.

Если вы решили класть ПГП вверх пазом, на всех блоках первого ряда надо обрезать шип. Удобнее всего это сделать при помощи ножовки. Полученный срез при этом неровный. Его выравниваем при помощи рубанка.

Обратите внимание! Срез плиты должен быть абсолютно ровным. От этого зависит насколько прочно будет стоять стенка из пазогребневых плит. А еще обрезанные пазогребневые плиты должны быть одной высоты.

Шов между блоками не превышает 2 мм, так что даже небольшие отклонения скорректировать практически невозможно. Поэтому выравниваем аккуратно и тщательно. После выравнивания, пыль обметают щеткой и можно начинать возводить стену.

Первый ряд

Последовательность действий при кладке стены из пазогребневых плит простая и очень напоминает кирпичную. Есть только некоторые особенности. Так как перегородка обычно примыкает к стене, если к ней получается развернут шип, его срезают пилой, выравнивают поверхность рубанком, убирают пыль. Дальше порядок действий такой:


Таким образом выстраивают весь ряд. Последнюю плиту обычно приходится подрезать. Это может быть начало дверного проема или просто последняя плита в ряду. Ее длина должна быть на 3-4 мм меньше оставшегося промежутка — зазор на шов. Увеличивать зазор не следует — снизится устойчивость. Для большей уверенности, стык можно усилить металлическим уголком. По два-три уголка на каждый ряд. Этого достаточно.

Второй и последующие

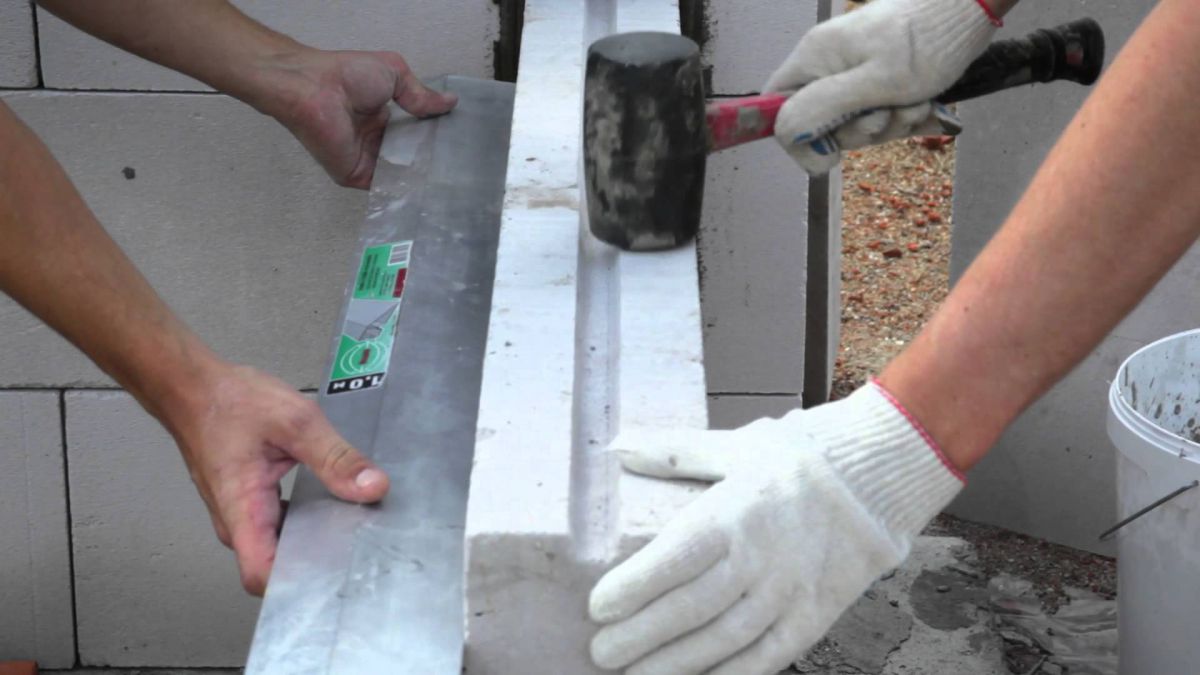

Пазогребневые плиты укладывают с разбежкой швов — как кирпичи. Сдвиг второго ряда может быть наполовину или треть длины. Лучший вариант — половина. От целой плиты отрезаем половину, при необходимости срезаем шип, устанавливаем. Дальше кладка ничем не отличается. Третий ряд снова начинается с целого блока, четвертый — с половинки и т.д.

После укладки каждого блока проверяйте правильно ли он стоит. При таких размерах блоков погрешность накапливается очень быстро. Поэтому каждый поставленный блок проверяем сначала уровнем на вертикальность/горизонтальность. а потом, приложив планку горизонтально, захватив соседние блоки и проведя сверху вниз смотрим, чтобы не было зазоров. Так же проверяем отсутствие отклонений в вертикальной плоскости.

Контроль вертикальности и горизонтальности — одна из основных задач

Угол

Если возводимая стенка из пазогребневых блоков имеет наружный угол, кладку начинаем от него. Чтобы работать было проще, создаем опору угла. Это может быть уголок с довольно широкими полочками или две доски, соединенные под 90°C. Конструкцию ставим на место, проверяем правильность установки, закрепляем временно к потолку и полу.

У одной из плит обрезаем боковой шип, упираем ее край в установленный упор, выравниваем, киянкой задавая направление. У второй плиты тоже обрезаем боковой шип, наносим на этот край клей, стыкуем с боковой поверхностью установленной плиты, подбиваем до плотного контакта (схема на рисунке выше).

Для установки второго ряда надо в установленной уже плите сделать пропил под нижний шип следующего блока. Берем ножовку по металлу, делаем надпилы. Затем при помощи штробореза (инструмент для работы с пенобетоном, но он пригодится и для прокладки проводки в ПГП) или любого твердого инструмента удаляем лишнее, выравниваем канавку, делая ее такого же размера и формы как паз. При помощи щетки или строительного пылесоса убираем пыль.

Второй ряд ставим начиная с другой стороны — чтобы шов был с другой стороны угла. На торец нижнего блока наносим раствор. Берем половинку блока, обрезаем боковой шип, устанавливаем нижним в подготовленную канавку (крайняя правая схема на рисунке ниже). Он тоже должен упираться в установленный уголок. Тщательно выравниваем установленные пазогребневые плиты, проверяя вертикальность и отсутствие даже малейших отклонений.

Ответвление

Надо еще рассмотреть ответвление от перегородки под прямым углом. Перегородки будут более надежными, если сделать их с перевязкой (средняя схема на рисунке). У всех трех плит, которые устанавливаются, срезают боковой шип. Места стыка промазывают клеевым составом, подгоняют три блока вплотную друг к другу киянкой. В этом случае необходимо еще контролировать, чтобы перегородка была перпендикулярной — то есть угол был 90°.

Второй ряд выстраиваем так, чтобы над примыканием находилась середина блока. Для его установки, тоже потребуется проделать канавку в выступах нижнего блока. Далее эти ряды чередуются.

Есть еще один способ поставить Т-образную перегородку из пазогребня — без перевязки. Для этого просто выкладываете стену (которая в букве Т — верхняя перекладинка). К готовой стене, встык, пристраиваете вторую перегородку (левая схема на рисунке выше). Чтобы увеличить надежность соединения, в месте стыка устанавливают металлические усиленные перфорированные уголки.

Дверной проем

Дверной проем в стене из пазогребневых плит может быть сделан с усиливающей балкой и без нее. Без усиливающей балки можно выполнить, если ширина проема не превышает половины длины блока. Так дверной проем шириной 900 мм можно сделать без балки, если перекрытие будет сделано из ПГП длиной 900 мм. Причем стык плит должен располагаться почти посередине. Допускается небольшое смещение (на 10 мм), но чтобы длина целой части блока справа и слева от проема не была менее 445 мм.

На время монтажа, до схватывания клея, перемычку над дверью усиливают упором (доска, которую подпирает шест, упершийся в пол) или собранной из досок конструкцией как на правой схеме. В этом случае сначала собирают П-образную перемычку из досок, закрепляют ее при помощи саморезов к расположенным ниже блокам (контролируйте горизонтальность перемычки). Прикладывают блок, размечают как надо вырезать. Получается два Г-образных блока одинаковых или почти одинаковых размеров. Нанеся в нужных местах раствор, их устанавливают.

Если пазогребневые плиты используем 667 мм длиной, под проем более 660 мм обязательна установка укрепляющей балки. Для изготовления балки можно использовать металлический уголок, швеллер, арматура, полосы металла значительной толщины. Возможно применение сухого деревянного бруса толщиной 50 мм и более (предварительно обработать антисептиком). Балка должна на 400-450 мм выступать за пределы дверного проема.

Пазогребневые блоки – это строительный материал, который используется для монтажа межкомнатных перегородок. Производят их из гипса при низкотемпературной обработке природного гипса, поэтому их второе название — гипсоплиты. Этот строительный материал характеризуется высокой точностью размеров.

Виды пазогребневых блоков

Различают обычные и влагостойкие гипсоплиты. Паз гипсоплит может иметь трапециевидную или прямоугольную форму. Бывают полнотелые и пустотелые гипсоплиты. Для сооружения стен внутри помещений с сухим или нормальным режимом влажности (квартиры, отели, офисы, школы, промышленные здания) применяют обычные гипсоплиты, а для помещений с высокой влажностью – влагостойкие гипсоплиты. В состав влагостойких гипсоплит входят гидрофобные присадки.

Гипсоплиты – очень выгодный по цене строительный материал. А благодаря высокому качеству их лицевой поверхности нет необходимости тратить много денег на отделочные работы. Стену из гипсоплит можно оклеивать обоями, окрашивать краской или облицовывать керамической плиткой.

Осуществлять монтаж из гипса очень просто и легко. А благодаря невысокой цене, применение гипсоплит дает значительное преимущество перед строительством межкомнатных стен из кирпича в квартирах или на дачах. Еще одним преимуществом гипсоплит является их устойчивость к огню.



Как монтировать пазогребневые блоки

Для того чтобы построить один квадратный метр перегородки, потребуется 5,5 гипсоблоков и примерно 1,5 кг клея. Для того чтобы усилить звукоизоляцию в том месте, где перегородка примыкает к стене, используют пробковую прокладку. Если жестких требований к звукоизоляции не выдвигается, то блоки можно монтировать к ограждающим конструкциям прямо на клеевой раствор.

Вначале поверхность, на которой будет строиться перегородка из пазогребневых блоков, очищается от пыли и грязи. Ее строят до монтажа чистого пола. Затем делается разметка – при помощи шнура или лазерного уровня. Отметки переносятся на стены при помощи отвеса. В том случае, если пол неровный, нужно нанести выравнивающий слой. Укладку делать можно будет не ранее, чем через сутки.

Перед началом монтажа надо приготовить клеевой раствор, который посоветовал производитель гипсоплит (обычно он достаточно доступен по цене). Для этого сухую смесь нужно высыпать в ведро с необходимым количеством воды. Затем тщательно перемешать и оставить на 2-3 минуты. Нужно обязательно учитывать, что жизнеспособность состава составляет всего 1 час, а расход клея на 1 м2 кладки составляет всего 1,5 кг.

Совет прораба : при замешивании клея нужно использовать только чистую емкость и чистую холодную воду.

Чтобы блоки в кладке сцепились более качественно, их укладку нужно делать пазом вверх. Для этого у пазогребневых блоков самого нижнего ряда кладки удаляется гребень. Кладка первого ряда делается по уровню и тщательно выравнивается в одной плоскости. При укладке следующих рядов клей наносится и распределяется по пазам уже уложенного ряда. Вертикальный шов каждого пазогребневого блока кладки также нужно заполнять клеевым раствором. Толщина швов не должна превышать 2 мм. Во время монтажа гипсоблоки в кладке осаживаются при помощи резинового молотка. Укладка производится в разбежку – не менее трети длины. Доборные элементы легко получаются при помощи ручной плиты. Элементы последнего ряда кладки запиливаются под углом, чтобы между перегородкой и потолком не осталось пустот.

Совет прораба : если на пазогребневых блоках есть выбоины, то их нужно заполнить шпаклевкой.

Если в перегородке нужно сделать проем, ширина которого не превышает 800 мм, и над которой находится только один ряд кладки, то перемычку устанавливать не обязательно. В этом случае будет достаточно установить и оставить в проеме подпорку до тех пор, пока клей не высохнет.

Если же ширина проема превышает 800 мм, то нужно над проемом установить металлическую или деревянную перемычку. Чтобы придать внешним углам конструкции дополнительную жесткость, нужно укрепить их металлическим профилем. Внутренние углы можно укрепить при помощи армирующей ленты.

Монтаж гипсоплит может осуществлять не только профессионал, но и начинающий строитель. При этом опытный работник за смену может сделать 20 м2 стены.

Совет прораба : при креплении к стене из пазогребневых блоков предметов, оказывающих несильную нагрузку (зеркал или книжных полок), можно использовать расклинивающие коррозийно-стойкие дюбеля. При монтаже подвесных шкафов или санитарно-технических приборов необходимо применять устойчивые к коррозии болты, которые проходят стену насквозь.

Гипсоплиты – доступный по цене выгодный строительный материал для возведения стен внутри помещения. Чтобы построить стену из гипсоплит, не нужно специальных знаний, достаточно лишь посмотреть подробное видео укладки гипсоблоков.

Видео

Перепланировка квартиры — обычное дело, остается только определиться с материалом и технологией строительства новых стен и перегородок. Мы предлагаем обратить внимание на пазогребневые гипсовые плиты — практичный, доступный и универсальный в применении материал.

Пазогребневые плиты и область их применения

Пазогребневые плиты (ПГП) — это прямоугольные блоки из гипсоволокна толщиной в 80 или 100 мм. Размер плит стандартный — высота 500 мм, ширина 667 мм. Для усиления связи между плитами их кромка выполнена в виде пазов и гребней. Технология позволяет возводить до 4 м 2 перегородок в час.

Стандартные плиты применяются в помещениях с нормальным режимом влажности, для санузлов и бань применяют влагостойкие ПГП. Плита может быть как цельной, так и пустотелой с горизонтальными сквозными отверстиями диаметром 40 мм. Пустотелая плита отличается не только пониженной легкостью и теплопроводностью, при укладке плит одного ряда гарантировано совмещение отверстий по сечению не менее чем на 90%, что позволяет использовать полости в качестве технических каналов для прокладки электропроводки или труб.

Подготовка места монтажа

ПГП универсальны в применении и могут быть смонтированы практически в любых строительных условиях. Ввиду малого веса они не требуют устройства фундамента и могут быть установлены прямо на стяжку и даже на прочный деревянный пол.

Единственное требование к месту возведения перегородки — основание не должно иметь горизонтального перепада высот более 2 мм на 1 метр. Если пол в помещении не удовлетворяет этим требованиям, то производят выравнивающую стяжку шириной в 20-25 см.

Поверхность, как стяжки, так и пола должна быть покрыта несколько раз глубоко проникающей грунтовкой, затем высушена и очищена. Оптимально монтировать ПГП еще до штукатурки несущих стен, так отделочное покрытие получится более цельным.

Устройство демпферной прокладки

Для компенсации температурных расширений и осадки здания в местах примыкания перегородок к полу и стенам укладывают ленту эластичного материала. Это может быть каучук, пробковое дерево или силиконовая лента.

Основание покрывают тонким слоем клея для ПГП и укладывают ленту. Для застывания необходимо 6-8 часов, после можно начинать возведение перегородки.

Монтаж первого ряда

Монтаж ПГП ведут строго по рядам, начиная с нижнего. Первый ряд является базовым и должен быть правильно сориентирован в пространстве, по вертикальному и горизонтальному уровню. Наиболее частая ошибка при монтаже — «волнистость» перегородки, возникающая из-за небольшого смещения в пазах. Для устранения такого явления при укладке каждой плиты нужно использовать рейку-правило и сверять по ней общую плоскость перегородки.

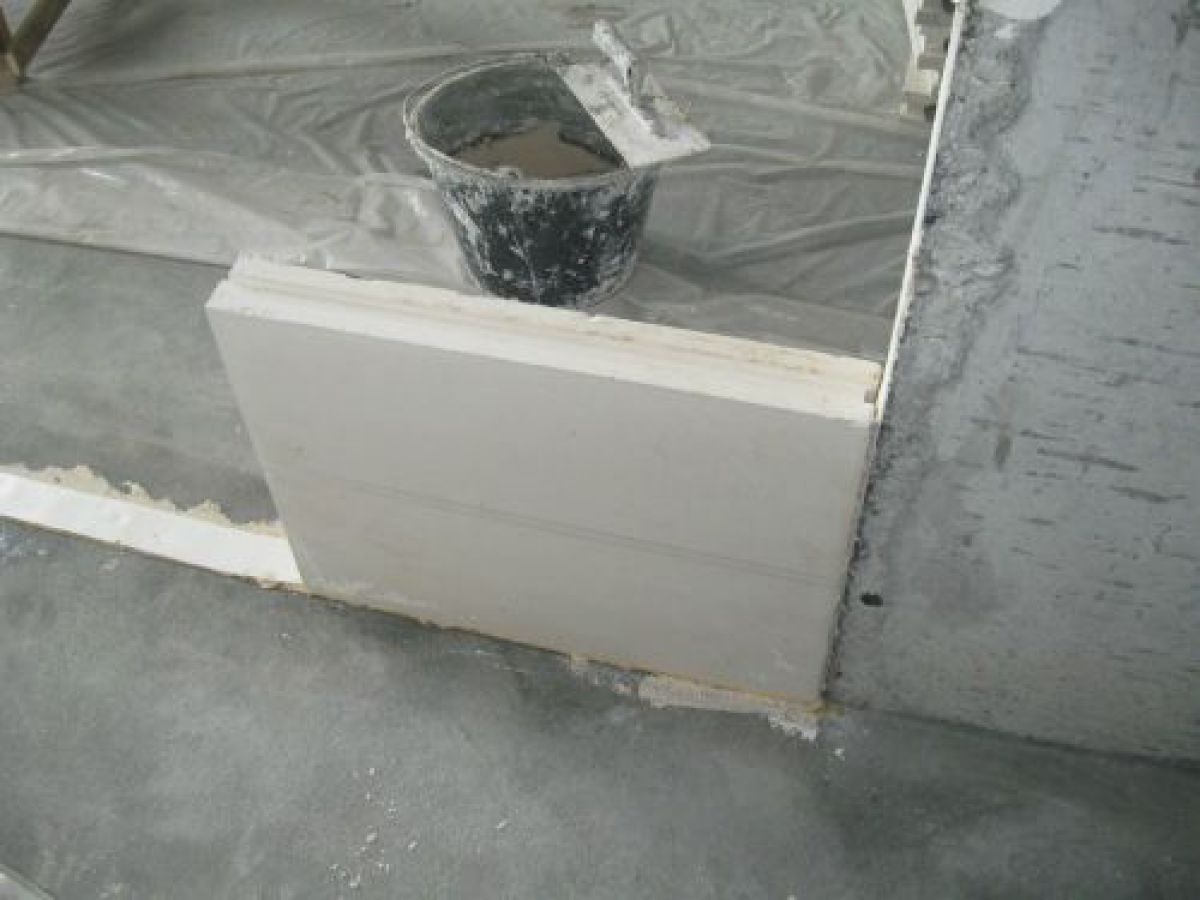

Первый ряд следует укладывать от угла. Место касания плиты с полом и стеной покрывают клеем для ПГП, затем устанавливают блок гребнем кверху и выравнивают его положение. Для подвижки плит удобно использовать резиновую киянку. Обязательно крепление первого блока к стене и полу с помощью Г-образных пластин, роль которых с успехом выполняют прямые подвесы. Для их использования нужно срезать с краев зубчатую гребенку и довести толщину пластины до ширины гребня. Пластины крепятся сначала к основанию с помощью дюбелей быстрого монтажа длиной от 80 мм, затем к плите черными саморезами длиной не менее 60 мм.

В последующем плиты крепятся через одну: с одной стороны к полу, с другой — к предыдущей плите с предварительным покрытием стыка тонким слоем клея и сильным прижатием. Чтобы контролировать размещение плит по проекту, удобно использовать шнуровку или лазерный нивелир. Также будет не лишним выполнить на полу и стенах разметку перегородки с указанием мест под дверные проемы.

Возведение перегородки и примыкание к несущим стенам

Второй и последующие ряды укладывают со смещением швов не менее 150 мм. Плита располагается строго в плоскости перегородки благодаря пазогребневому соединению. Достаточно контролировать горизонтальный уровень установки и боковой крен. Крайние плиты крепятся к несущим стенам Г-образными пластинами или стержнями арматуры толщиной 8 мм.

Для смещения стыков и выведения края перегородки потребуется подрезка доборных элементов по точному размеру. Лучше всего пользоваться обычной ножовкой по дереву с толстым полотном и разведенными зубьями. Если перегородка не примыкает к другой стене, ее торец можно сделать идеально ровным за счет увеличения толщины клея в вертикальном шве с 2 до 6-8 мм.

Устройство дверных проемов

Вертикальные грани проемов не нуждаются в дополнительном укреплении. Для укладки плит над проемом при его ширине менее 90 см необходимо соорудить поддерживающую П-образную планку, которая может быть удалена после высыхания клея.

Проемы шириной в 90 см и более требуют укладки поверх ряда плит несущей перекладины — доски 40 мм или усиленного профиля CD 70 мм. Для выхода на один уровень рекомендуется подрезать плиты, уложенные поверх перекладины. Перемычку закладывают в перегородку не менее чем на 50 см с каждой стороны.

Углы и пересечения перегородок

На углах и сопряжениях перегородок необходимо укрепление кладки. Для этого плиты перекладывают через ряд, поочередно перекрывая стыки. В местах перекладки необходимо удаление гребней, их подрезают ножовкой на участки 4-5 см и скалывают стамеской.

Связь можно дополнительно усилить отрезками прямых подвесов или сварными Т-образными элементами из гладкой арматуры. В любом случае потребуется дополнительная подрезка гребня на нужное расстояние.

Закладка верхнего ряда

При закладке верхнего ряда образуется наибольшее количество отходов ввиду обрезки на нужную высоту. Их можно склеивать и укладывать в пустоты, поскольку этот ряд перегородки не испытывает сильной функциональной нагрузки.

В пустотах верхнего ряда обычно прокладывают электропроводку, поэтому важно не допускать попадания клея в отверстия. Для облегчения протяжки кабелей можно дополнительно рассверливать отверстия или изготавливать поперечные лунки диаметром в 45 мм.

При укладке верхнего ряда необходимо сохранять зазор от потолка не менее 15 мм для компенсации прогиба перекрытия при осадке. Верхний ряд также нуждается в креплении к перекрытию каждой второй плиты. По завершению монтажа оставшееся пространство задувают полиуретановой пеной .

Варианты внутренней отделки

При правильном монтаже ПГП искривление поверхности составляет не более 4-5 мм на метр плоскости. Это приемлемый показатель для оклейки стен обоями. Внешние углы перегородок нужно защитить угловым перфорированным профилем, посаженным на стартовую шпаклевку. Внутренние углы также шпаклюют, укрепляя их серпянкой. Стыки между плитами зачищают абразивной сеткой на 80 грит, затем всю поверхность дважды покрывают грунтовкой с высокой адгезией.

Выравнивание стен из ПГП может быть осуществлено любой финишной шпаклевкой, но потребуется укрепление покрытия стекловолоконной сеткой. Зачастую шпаклевание перегородок применяется только для скрытия швов, как правило, слой не превышает 2-4 мм. Укладку плитки можно вести прямо на поверхность ПГП с предварительным грунтованием.

Пазогребневые плиты применяются для устройства стен и перегородок как для нового строительства, так и для перепланировки. Гипсовые и силикатные пазогребневые плиты – универсальны, надежны и доступны.

Стандартные размеры пазогребневых плит (ПГП) 667*500 (ширина*высота) при толщинах 80 мм или 100 мм. В одном квадратном метре перегородки – ровно три ПГП. Соединение плит, как понятно из их названия - замковая система паз-гребень. Технологически возможно устройство за один час одним работником 4 м2 перегородки.

Поверхность ПГП не требует дополнительного выравнивания штукатуркой, на них можно сразу клеить обои. По габаритам имеется ограничение – перегородки не должны превышать по высоте 3,6 м, а по длине 6 м.

Для помещений, имеющих нормальный режим влажности, применяются обычные ПГП. Для ванных комнат, душевых, санузлов, бань и прачечных имеются влагостойкие ПГП. Введение в состав влагостойких плит гидрофобных добавок дает возможность применять их и при нормальном и при повышенном уровне влажности. Влагостойкие ПГП имеют зеленоватый оттенок.

Материал для пазогребневых плит

Материал ПГП – гипс или силикатные смеси. Силикатные ПГП более плотные, прочные и устойчивы к действию влаги. Так же, как плиты из гипса, силикатные плиты обладают огнеупорными качествами и хорошей паропроницаемостью. Звукоизоляция, прочность и теплозащитные свойства силикатных ПГП на порядок выше, чем у гипсовых. Недостаток – значительный вес, один блок весит около 16 кг.

Конструкция пазогребневых плит

По конструкции пазогребневые плиты могут быть цельные и пустотелые. Диаметр сквозных пустот 40 мм, расположены пустоты горизонтально. Пустотелые плиты ПГП имеют лучшую теплозащиту и меньший вес, чем цельные, но звукоизоляция их ниже, чем у плотных. Пустоты расположены особым образом, с совмещением не меньше чем на 80%. Технические каналы используются для прокладки силовой и осветительной электропроводки в футлярах, и разводок трубопроводов инженерных систем. Также удобны пустотелые ПГП для зонирования помещений, но для устройства простенков с хорошей звукоизоляцией и возможностью использования перегородки для навесных легких полок и прочих нетяжелых предметов мебели и декора следует применять полнотелые плиты.

Кладка пазогребневых плит

Технология кладки ПГП позволяет выполнять перегородку одинарной или сдвоенной. Двойные перегородки монтируют, чтобы повысить звукоизоляцию или провести во внутренней полости инженерные коммуникации. Как правило, внутрикомнатные и межкомнатные перегородки выполняют одинарными, если в проекте нет других указаний, а межквартирные – двойными. Зазор между плитами сдвоенной перегородки составляет 40 мм. Звукозащиту повышают закладкой звукоизоляционного материала в воздушный зазор, закрепляя его клеевым составом.

Условия для монтажа пазогребневых плит

Основное и единственное условие - для поверхности опирания перегородок из ПГП, Основание должно быть ровное и горизонтальное. Допуск всего 4 мм на двухметровую рейку. Если полы в помещениях имеют перепады высот большие, чем допустимые, выполняют выравнивающие стяжки. Под плиты ПГП подготавливают поверхность – очистка, обеспыливание и пропитка праймером или грунтовками с повышенной проникающей способностью. После полной просушки поверхности после покрытия грунтовкой можно наклеивать демпферные прокладки для плит.

Плиты ПГП относятся к универсальным стройматериалам. Монтировать их можно при любых условиях стройки, круглогодично. По причине небольшого веса ПГП не оказывают на основание сколь-нибудь значительного давления, и подходят для установки непосредственно на стяжку пола или на пол из деревянных материалов. «Фундамент» ПГП не нужен. Монтаж перегородок из ПГП целесообразно делать до того, как выполнена штукатурка несущих стен. В этом случае примыкания к стенам и отделку ПГП выполнять проще и поверхность получится цельной.

Коэффициенты температурного расширения плит ПГП, изготовленных на основе гипса, и конструкций, к которым перегородки примыкают, могут отличаться значительно. Поэтому по всем контурам перегородок из ПГП необходима демпферная прокладка. Прокладка лент из эластичных материалов по периметру примыкания ПГП к полам и стенам гарантирует, что перегородки не деформируются при температурных колебаниях линейных размеров и при осадке конструкций дома. Материал демпферных лент должен быть высокопористым - силикон, каучук, пробка или полистирол. Применяют также войлок, пропитанный битумным составом. Ширина ленты должна быть не менее 75 мм, ленты возможны как с имеющимся клеевым слоем, так и наклеенные составами, применяющимися для ПГП. Монтаж плит начинают после полной просушки клея.

Нижний ряд очень важен для правильного построения перегородки из ПГП. Монтируют первый ряд плит с выверкой по горизонтали и вертикали, пользуясь строительным уровнем и отвесом или лазерным нивелиром. Нижний ряд определяет правильность ориентации перегородки. Нельзя допускать при соединении замков плит ни малейшего смещения, это приведет к тому, что перегородка будет волнистой. Каждую плиту монтируют, выверяя плоскость рейкой-правилом или лазерным нивелиром.

Перед монтажом плит выполняют по стенам, полу и потолку разметку для перегородок с отметками дверных проемов. Для разметки можно использовать шнур, но намного больше помогает в работе и способствует точности лазерный нивелир.

Начинают монтировать плиты от углов. Поверхность контакта плиты со стенами и полом должна быть покрыта клеевым составом для ПГП. Плиты ставят пазом вниз, гребнем вверх и выверяют их положение. «Рихтовать» плиты нужно мягкими резиновыми киянками. Все контурные плиты закрепляются к стенам и полу. Крепление плит к несущим стенам выполняют анкерами из арматурных стержней диаметром 8 мм, на крепежных уголках или прямых подвесах. Арматура должна быть защищена от коррозии масляными или специальными антикоррозионными составами.

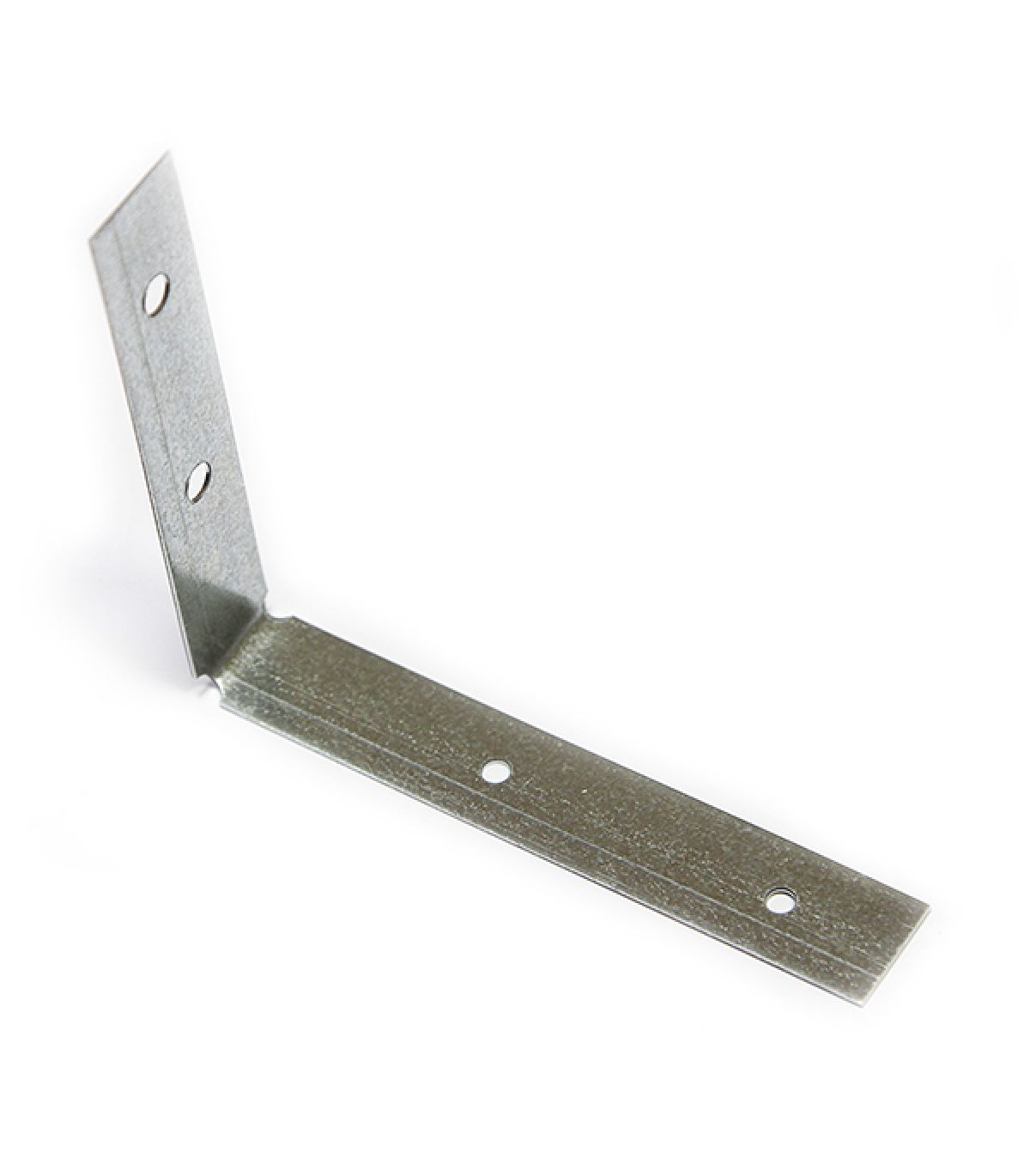

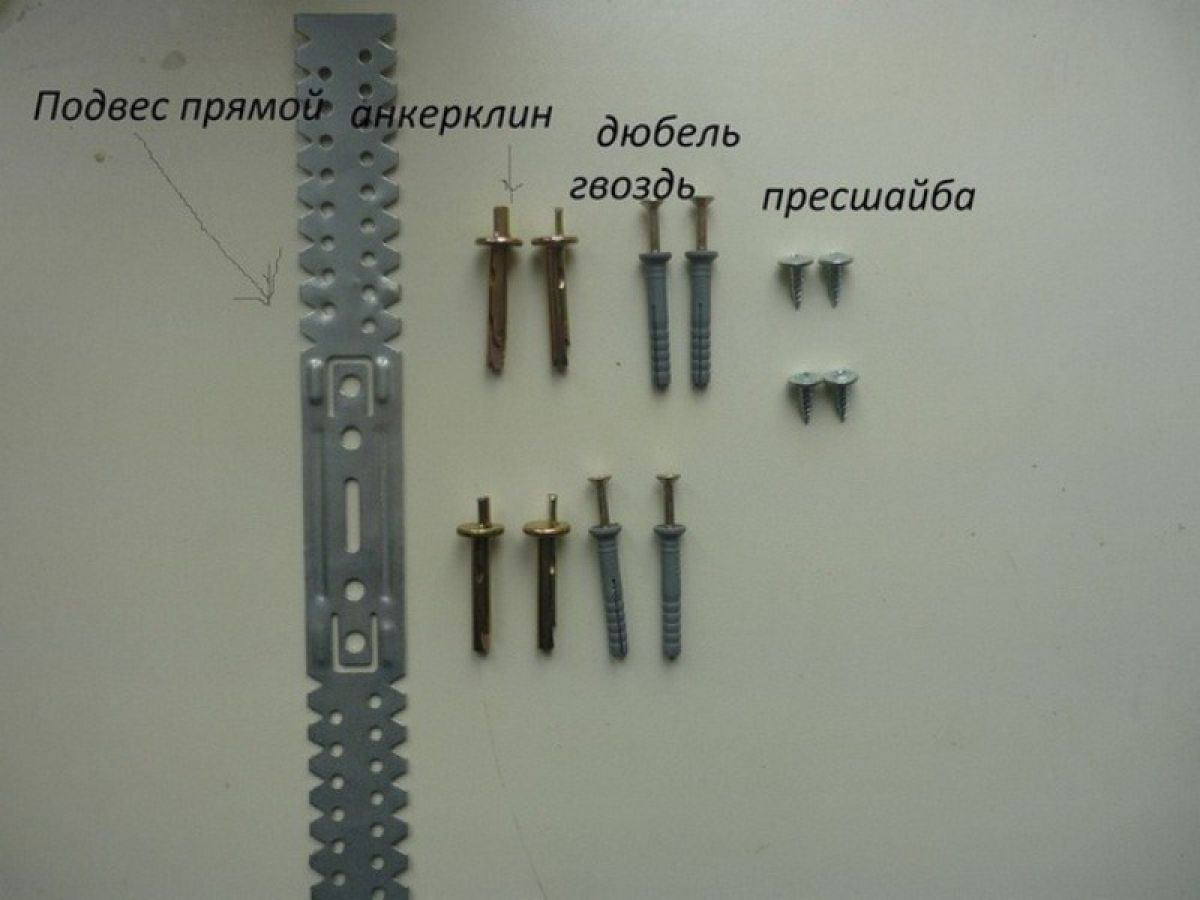

Можно пользоваться специальными крепежными элементами для ПГП, пластинами Г-образной формы. Но чаще пользуются прямыми подвесами, применяемыми для устройства гипсокартонных перегородок. Для крепления плиты с помощью прямого подвеса его дорабатывают до нужного размера - зубчатый гребень срезают. Крепежные элементы пристреливают к стенам и полу дюбелями 80 мм, а к плите ПГП крепят на саморезах не короче 60 мм.

Шаг дюбель-гвоздей или шурупов по вертикали должен быть не более 1000 мм, по горизонтали – 1320 мм.

Вторую и все последующие плиты закрепляют в шахматном порядке, первую – к полу, следующую к первой плите, промазывая место стыка клеевым составом. Фиксируют плиты на клей, сильно прижимая.

Смещение швов во втором и последующих рядах плит ПГП должно быть не меньше 150 мм. Установка плиты в плоскость перегородки гарантирована благодаря точности замкового соединения паз-гребень, при условии плотной фиксации без смещений и зазоров. Смещение даже на несколько миллиметров может дать волну, поскольку погрешность накапливается с установкой каждой следующей плиты. Плотная стыковка плит даст правильное вертикальное положение в плоскости, а горизонтальность монтажа и отсутствие бокового «крена» плит проверяют при установке каждой плиты.

Чтобы сместить стыки плит и вывести перегородку под нужный размер, плиты приходится подрезать. Для подрезки пользуются ножовками по дереву с разводкой зубьев и толстым полотном. В случае, когда перегородка расположена без примыкания к одной или обеим стенам, торцы перегородки возможно выровнять клеевым составом, который можно наносить толщиной в вертикальных швах до 8 мм.

Для устройства дверного проема, или любого нужного проема шириной более 900 мм в перегородках ПГП потребуются перемычки. По вертикальным граням плиты ПГП никаких дополнительных креплений не требуют. При ширине проема до 900 мм плиты ПГП монтируют, применяя вспомогательную временную конструкцию из деревянного бруска, обеспечивающую фиксацию плит до полного застывания клея. Брусок устанавливается над проемом и убирается после того, как плиты зафиксированы клеем. Для монтажа дверной коробки применяют рамные дюбели, устанавливая из в уровне горизонтальных стыков плит. Зазоры над верхом коробки заполняют до уровня плит монтажной пеной.

В случае, когда ширина проема больше 900 мм, в качестве перемычек применяют доску толщиной 40 мм, арматурные стержни диаметром 8-10 мм или усиленные алюминиевые профили шириной 70 – 80 мм. Опирание перемычки в каждую сторону должно быть не менее 500 мм. Это требование обусловлено прочностью гипсовых плит ПГП, нагрузка на которые должна распределятся равномерно. При использовании в качестве перемычки арматурных стержней требуется их предварительно защитить от коррозии. Количество стержней не менее двух.

Усиливают узлы креплений дверных коробок скобами, изготовленными из прямых подвесов. Скобы закрепляют саморезами в предварительно сделанные углубления и заделывают шпаклевкой по ПГП.

При монтаже последнего ряда ПГП необходимо оставлять компенсационный зазор не меньше 15 мм до верха плиты перекрытия. Это связано с вероятностью прогиба плит перекрытий в процессе эксплуатации. Зазор заполняют монтажной пеной, излишки срезают и выравнивают стык шпаклевкой.

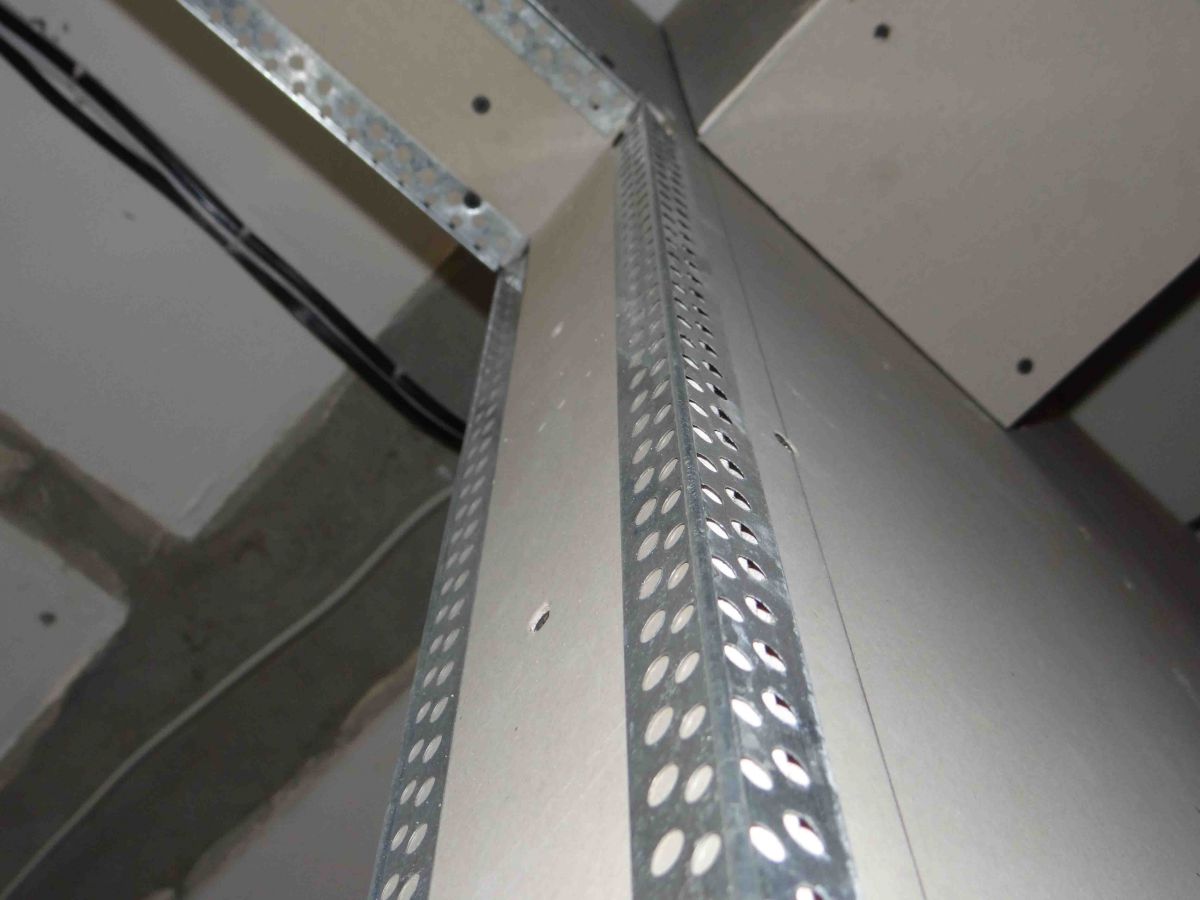

Углы перегородок из ПГП нужно защищать от повреждений. Применяют специальные перфорированные профили для защиты углов, крепят их к углам на шпаклевке. Наносят на угол шпаклевку, вдавливают в нее угловой профиль и выравнивают слой шпаклевки. Внутренние углы со стенами крепят, проклеивая серпянкой.

Плюсы и минусы перегородок из пазогребневых плит

  • Перегородки экологичны, так как ни в составе плит, ни в технологии нет вредных веществ.
  • Имеют хорошую паропроницаемость, что способствует созданию нормального микроклимата в доме.
  • Простота монтажа и обработки, несложная технология, малый вес плит.
  • Плиты относят к пожаробезопасным, область их применения не ограничена.
  • По сравнению с кирпичными перегородками ПГП не дают сколь либо значительной нагрузки на основание и отнимают меньше полезного объема.
  • ПГП имеют гладкую качественную лицевую поверхность, исключающую необходимость выравнивания штукатуркой.
  • ПГП доступны, в том числе и по стоимости.

Звукозащита достаточна только при сдвоенной кладке полнотелыми плитами с закладкой дополнительной прослойки звукоизоляционного материала.

Без крепежа к потолку перегородка из ПГП может терять устойчивость, «раскачиваться». Крепеж должен осуществляться с зазором до плиты перекрытия не менее 15 мм, во избежание деформации перегородки при возможном прогибе плиты.

Нет возможности устанавливать на перегородки из ПГП навесную мебель и бытовую технику. Вес элементов декора, полочек и т.п., возможных для монтажа на перегородку, очень ограничен.
