Расстояние между колодцами канализации. Расположение колодца на участке: какое должно быть расстояние по нормам Расстояния между колодцами ливневой канализации

Содержание статьи

Главное по теме

При планировании строительства наружной канализации следует соблюдать требования, которые определяются СНиП. В частности, должно быть выдержано правильное расстояние от здания до канализационного колодца.Необходимую информацию можно искать очень долго, учитывая объем нормативной документации и сложность ее прочтения для обычного человека. Чтобы упростить поиск и сэкономить время, ниже приведены лишь те данные, на которые стоит опираться при выборе места для размещения канализационных объектов на частном участке.

Выбор оптимального места зависит не только от характера внутренних построек, но и от типа канализационного сооружения. Особенно важно правильно расположить объекты, предназначенные для очистки сточных вод, которые условно можно разделить на накопительные (с герметичным дном) и фильтрационные (без дна).

Положение объектов канализации на участке регламентируется СНиП

Накопительные

Минимальное расстояние от дома до канализационного колодца накопительного типа равняется 3 м. Этонеобходимая дистанция, при которой строительство очистного сооружения не окажет разрушительного воздействия на фундамент здания. При этом максимальное расстояние до первого колодца не должно превышать 12 м. Более отдаленное расположение может привести к частому образованию засоров и усложнит обслуживание трубопровода.

Выбирая место для расположения очистного сооружения, следует также учитывать его объем. Если вместительность не превышает 1 м³, тогда объект можно размещать на минимально возможном расстоянии от дома. При увеличении объема желательно пропорционально увеличивать и дистанцию.

Расположение накопительных септиков относительно жилого дома

Что касается проезжей части и соседского забора, то в этом случае предъявляются такие же требования, как и в отношении жилого здания, – расстояние не менее 3 м. А вот расположение относительно хозяйственных построек имеет не столь жесткие критерии. Здесь главное выдержать дистанцию в 1 м.

Фильтрационные

Если в очистном сооружении не предусмотрено герметичное дно, то есть стоки после предварительной фильтрации отводятся в грунт, тогда расстояние между канализационным колодцем и зданием необходимо увеличить до 10-12 м. Такое расположение не позволит спровоцировать разрушение фундамента от повышенной влажности грунта.

В случае очистки бытовых стоков, помимо защиты фундаментов зданий,следует придерживаться санитарных норм. Чтобы предотвратить заражение источника питьевой воды, фильтрационный колодец располагается в 50 м от него. До ближайшего водохранилища минимально возможнаядистанция равняется 30 м.

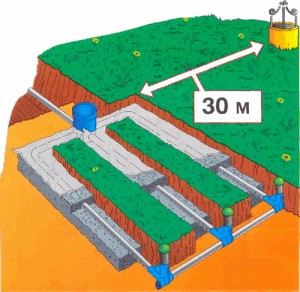

Схема размещения точки отвода сточных вод в грунт

Расстояние между канализационными колодцами

Кроме накопительных и фильтрационных конструкций, существуют другие типы колодцев, которые используются для монтажа и обслуживаниянаружной канализации. Среди них:

• смотровые;
• поворотные;
• перепадные.

Поскольку подобные устройства не предназначены для накопления стоков, они не несут опасности для фундаментов зданий и природных объектов. При этом данные сооружения необходимо правильно располагать относительно друг друга.

Смотровые

Такие конструкции предназначены для ревизии и обслуживания канализации. Они применяются в сложных наружных сетях с большой протяженностью трубопровода. Согласно СНиП,расстояние между смотровыми канализационными колодцами зависит от размера трубы.Существуют следующие нормы:

• Ø110 мм – 15 м;
• Ø150 мм – 35 м;
• Ø200-450 мм – 50 м;
• Ø500-600 мм – 75 м.

В бытовых системах редко используют трубы диаметром больше 150 мм. Обычно для обустройства наружной канализации достаточно диаметра 100-110 мм. Соответственно, в этом случае монтировать смотровое сооружение нужно каждые 15 м. Хотя для прямолинейных участков допускается увеличение интервала на несколько метров.

Поворотные

Поворотные устройства выполняют ту же функцию, что и смотровые. Расстояние между ними не является регламентированным, так как они располагаются в строго отведенных местах – на изгибе трубопровода, угол которого превышает 45°. Данные точки наиболее подвержены засорам, поэтомув этих местах необходимо иметь доступ для проведения очистных мероприятий.

Расстояние междуповоротнымиколодцамибытовой и ливневой канализации зависит от конструкции сети. Однако если между поворотами находится продолжительный прямолинейный отрезок, на этом промежутке дополнительно устанавливается смотровая точка.

Большие изгибы трубопровода должны оснащаться поворотными конструкциями

Перепадные

При необходимости монтажа канализационной сети на склоне применяются перепадные сооружения. Такие колодцы предназначены для нормализации скорости потока жидкости,поскольку слишком интенсивное движение стоков может привести к возникновению засоров.

Расстояние между подобными конструкциями зависит от специфики рельефа и для каждой местности является индивидуальным. При этом следует учитывать некоторые технические нюансы:

• высота перепада не должна быть больше 3 м;
• для снижения скорости потока дополнительно могут устанавливаться гасящие перегородки;
• при перепаде менее 0,5 м и диаметре трубопровода 600 ммдопускается замена перепадного колодца на смотровую конструкцию со сливом.

Схема монтажа канализации на склоне

В случае соблюдения правильных расстояний между колодцами канализациии другими объектами согласноСНиПу вас не возникнет проблем ни с надзирательными органами, ни с соседями. При этом планировку сложной системы лучше выполнять вместе со специалистами, чтобы не допустить технических ошибок и несоответствий, которые могут привести к неприятным последствиям.

Чтобы канализация работала бесперебойно, она должна быть обустроена с соблюдением санитарных и строительных нормативов. При установке магистралей в частном доме важно учитывать расстояния между колодезными сооружениями, используемыми для проверки, выполнения ремонта и очищения системы.

Типы канализационных шахт

Канализационные колодцы могут быть ревизионными, перепадными, поворотными, накопительными

Классифицируют канализационные колодезные сооружения в зависимости от их предназначения.

• Смотровые. Обустраиваются для контролирования работы элементов системы и для очищения при образовании заторов.
• Поворотные. Позволяют контролировать участки, посредством которых сточные жидкости меняют направление продвижения, делают доступнее места поворотов и изломов, где нередко образуются засоры.
• Перепадные. Сооружаются для компенсации наклона трубопровода, так как его увеличение или уменьшение приводит к оседанию в трубах твердых примесей.
• Узловые. Предоставляют доступ к соединительным патрубкам.

В качестве материала для обустройства смотровых колодцев обычно используют армированный бетон, но в последнее время популярность набирают резервуары из пластика. Любые шахты канализации оборудуются под землей. Они исполняют роль соединительных элементов канализационной магистрали.

Допустимое расстояние между колодцами

Ревизионный колодец

Основным документом, определяющим особенности конструкций колодцев в системе водоотведения и нормативные дистанции между ними, является СниП 2.04.03-85. Придерживаться указанных в нем данных нужно при укладке ассенизационной магистрали для того, чтобы улучшить качество работы очистительных установок и обеспечить правильность монтажа. При соблюдении нормативов в сооружениях не образуются трещины и протечки, а канализационные жидкости перемещаются без преград. К каждому типу колодезных элементов предъявляются свои требования.

Смотровые или ревизионные конструкции

Колодцы обустраивают при монтаже трубопровода значительной длины, с множеством поворотов и изгибов, где есть ответвления и переходные элементы с изменением трубного сечения.

Максимальное расстояние между ревизионными установками определяется в зависимости от сечения применяемых для сборки трубных отрезков:

• При диаметре магистрали в 100 мм колодезные сооружения обустраивают не реже, чем через 15 м.
• Если сечение труб 150 мм, то дистанция увеличивается до 35 м.
• При величине трубопровода 200–450 мм ревизии монтируют максимум в 50 м друг от друга.
• Большие трубы сечением выше полуметра предполагают дистанцию между ревизионными устройствами до 75 м.

Чем больше поперечный размер магистральных труб, тем дальше друг от друга можно обустроить смотровые установки.

Минимальное расстояние между ревизионными канализационными колодцами по СНИП:

Минимальные показатели также важно соблюдать. Обилие ревизий не идет на пользу – их количество влияет на скорость движения сливных масс. Место обустройства первой ревизии должно располагаться не ближе трех метров от дома, а допустимое максимальное удаление – не более двенадцати метров.

Поворотные устройства

По своим функциональным и конструкционным особенностям практически аналогичны ревизионным. Разница между ними лишь в том, что установка поворотника осуществляется в местах, где трубопровод изгибается.

Дистанция между поворотными шахтами зависит от конфигурации сетей. Показатель рассчитывается, исходя из протяженности прямых отрезков между поворотами труб. Если же он выходит длиннее нормы, указанной для смотровых сооружений, потребуется установить дополнительную ревизию, чтобы можно было контролировать этот канализационный участок.

Перепадные колодцы

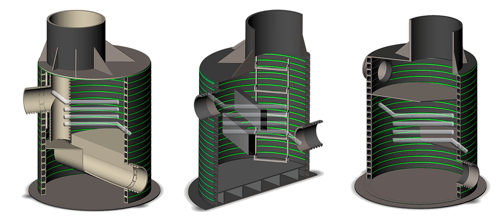

Варианты перепадных конструкций

Если территория, где обустраивается канализация, имеет сложный рельеф, применяются перепадные шахты. На холмистых участках наклон трубопроводной магистрали будет большим. Это угрожает тем, что скорость потока сточных вод увеличится, твердые фракции начнут налипать на внутреннюю поверхность труб и со временем создадут пробку. Перепадные шахты снижают быстроту протекания стоков.

Точные нормативы для таких сооружений не рассчитаны, к ним предъявляют иные требования:

• высотный показатель перепада не должен быть более трех метров;
• при глубине до полуметра конструкцию возможно заменить на ревизию с переливом;
• устройства монтируют в местах патрубных изгибов.

В начале магистрали монтируют резервуар для промывки сети на участке слабого потока. Это может быть ревизия или специальное устройство.

Узловые шахты

Резервуары обустраивают там, где подводящие канализационные ответвления сходятся в единую магистраль водоотвода. Нормативных требований к ним не предъявляют, кроме сечения самой шахты:

В лотке сооружения не может быть более одной входящей и трех исходящих труб.

Расстояние между дождеприемниками ливневки

При создании на участке ливневой канализации важно учитывать дистанцию между дождеприемными устройствами. Она зависит от уклона лотка и рельефа местности:

Если территория шире 30 м, расстояние между ливнеприемниками – не более 60 м. Длина от дождеприемника до коллекторной ревизии – максимум 40 м, при этом допустима установка не больше одного промежуточного устройства. Сечение соединяющего участка определяется по расчетному притоку воды к ливнеприемнику при уклоне 0,02, но он не может быть меньше 20 см.

Как рассчитать подходящую дистанцию

Схема расположения септика на участке

При проектных расчетах при создании ассенизаторской магистрали учитывают следующие факторы:

• рельеф территории;
• характерные особенности грунта;
• расположение водоносных источников и санитарно-охранных зон;
• присутствие строений и коммуникационных разводок.

В нормативах указываются дистанции между конструкциями, расположенными на прямых магистралях. На трубопроводах с изгибами они могут несколько изменяться в сторону уменьшения. Однако сильно отступать от требований нельзя, это ухудшит работу канализации.

Помимо дистанций между колодцами, учитывают и другие расстояния. Они также важны для функционирования системы и безопасности. К примеру, дистанционный минимум от любой шахты канализации до фундамента дома – три метра, максимум – двенадцать метров.

Между ассенизаторскими устройствами и источником водоснабжения оставляют не менее 30 метров, чтобы стоки не загрязнили питьевую воду. Участок, где монтируется водопровод, располагается в отдалении от септика на 50 метров и более.

Для устройства колодца на участке, недостаточно просто найти место с доступным уровнем залегания водоносного слоя. Дело в том, что существует ряд других требований к месту расположения источника водоснабжения, и если их не соблюдать, то вода будет просто непригодной для использования в пищевых целях.

Санитарные требования

В первую очередь следует сказать, что выбор места для выполнения колодца обязательно должен производиться с участием представителя государственной сан-эпидемиологической станции,либо санитарной инспекции. Также, можно пригласить для этих целей врача, закрепленного за данным районом .

Однако, предварительно вы можете найти сами наиболее подходящее место.

Согласно СанПиН 2.1.4.544-96:

• Источник должен располагаться на незагрязненном участке, расположенном на расстоянии не менее 50 метров (выше по потоку водоносного слоя)от имеющихся или возможных загрязнителей, к примеру, расстояние от выгребной ямы до колодца должно составлять не менее 50 м.
• Место не должно быть заболоченным или затапливаемым паводковыми водами. Также запрещается устанавливать источники водоснабжения на местах, которые подвергаются оползням и другим видам деформаций.
• Источник не должен располагаться ближе 30 метров от автомобильных дорог с интенсивным движением и магистралей.
• Не желательно располагать источник на склонах, на берегу рек или у оврагов, т.к. в него неизбежно будет проникать неочищенная речная или грунтовая вода.

Обратите внимание!
Если возможный источник загрязнения находится выше колодца по рельефу местности, то расстояние между ними должно быть не менее 80 метров, а в некоторых случаях и 150 метров.
Этот момент следует учитывать, если выше по рельефу расположены соседские участки, так как расстояние между выгребной ямой и колодцем уже должно составлять не 50, а 100 метров.

Какие бывают источника загрязнения

К источникам загрязнения относится ряд объектов:

• Выгребные туалеты и ямы;
• Места захоронения животных и людей;
• Склады ядохимикатов и удобрений;
• Предприятия промышленности;
• Канализационные сооружения
• Свалки и пр.

Отсюда следует, что при выборе места, нужно ориентироваться на расстояние от колодца до туалета, а также на удаленность от других объектов загрязнения на своем и соседних участках. Связано это с тем, что нежелательные элементы будут проникать в воду, в результате она может нанести ущерб здоровью.

Расстояние между двумя колодцами

Минимальное расстояние между водопроводными колодцами по СНиПу также должно быть не менее 50 метров, так как колодец является потенциальным загрязнителем. Связано это с тем,что в него могут попасть загрязнения сверху или через негерметичные стенки.

Минимальное расстояние между колодцами, которые добывают воду из разных водоносных слоев, можно сократить до 30 метров. Однако, такие случаи встречаются редко, как правило источники на соседних участках делают на одну и ту же глубину.

Расстояние до жилых зданий

Что касается удаленности от дома, то каких-либо ограничений нет, однако,расстояние от колодца до фундамента должно быть таким, чтобы могла подъехать строительная техника при его устройстве.

Кроме того, когда расстояние от колодца от дома превышает 100 метров, источник становится не очень удобным в эксплуатации. Особенно это касается тех случаев, когда воду приходится набирать вручную.

Совет!
Следует иметь в виду, что в процессе устройства конструкции, близко расположенной к зданию, может повредиться его фундамент.
Поэтому, желательно, чтобы расстояние от дома до колодца было, все же, безопасным.

Требования к устройству конструкции

Итак, с выбором места вы определились, при этом правильно выбрано расстояние между колодцами водопровода и другими источниками загрязнений. Но, этого недостаточно для того, чтобы источник водоснабжения был всегда наполнен чистой питьевой водой.

Поэтому необходимо ознакомиться с требованиями к самой конструкции колодца, особенно если выполнять его вы собираетесь своими руками.

Состоят они из нескольких пунктов:

• Колонна должна иметь оголовок (надземную часть), которая защищает шахту от засорения, а также служит для нее ограждением и позволяет выполнять водозабор. Высота оголовка составляет не менее 0,7 метров.
• Оголовок должен или железобетонным перекрытием с люком. Сверху его следует прикрыть навесом или обустроить «домик».
• По периметру оголовка, если расстояние от колодца до здания позволяет, необходимо выполнить «замок» из тщательно уплотненной глины глубиной 2 метра и шириной 1 метр. Кроме того, нужно выполнить отмостку из бетона или асфальта, диаметром от 2 метров, обязательно с небольшим уклоном.
• Вокруг колонны следует выполнить ограждение и соорудить скамью для ведер.
• Стенки шахты должны хорошо изолировать конструкцию от проникновения верховодки и поверхностного стока. Лучше всего использовать бетонные которых герметизируются раствором, как того требует инструкция.
• Водоприемную часть шахты, предназначенную для накопления и притока грунтовых вод,нужно заглубить в водоносный слой. Для лучшего притока воды, нижние стенки должны иметь отверстия.
• Для предотвращения выпирания грунта восходящими потоками и появления в воде мути, на дне следует отсыпать обратный фильтр.
• Для спуска в шахту, при выполнении ремонтов и чистки источника, следует установить чугунные скобы, расположенные в шахматном порядке на расстоянии 30 см друг от друга.

Вот, пожалуй, и все правила, которые необходимо знать перед выполнением источника водоснабжения.

На фото — дренаж вокруг колонны

Совет!
Прежде чем использовать , воду нужно два раза полностью откачать.
Прежде чем использовать ее в пищевых целях, желательно выполнить химический и бактериологический анализ в специализированной лаборатории.
Правда, имейте в виду, что цена на эти услуги довольно высокая.

Вывод

Все перечисленные выше требования, необходимо соблюдать в строгом порядке. Только так можно добиться того, чтобы колодец наполнялся водой пригодной для питья. В противном же случае все затраты на строительство окажутся напрасными, либо еще хуже – вода из него нанесет вред вашему здоровью или здоровью членов вашей семьи.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Но и выполняют многие другие функции. Обычно, в системе присутствует несколько видов таких устройств, соединенных между собой в единую сеть. И чтобы система работала бесперебойно и эффективно, при монтаже всех ее частей необходимо придерживаться определенных правил.

Одним из нюансов является определенное расстояние, на котором нужно устанавливать определенный вид канализационного колодца. Зная эти данные, можно самостоятельно сделать или проконтролировать работу нанятой компании.

Виды канализационных колодцев

Первым делом нужно разобраться в видах этих устройств и какие функции они выполняют. Итак, к основным конструкциям относятся:

1. Смотровые – отвечают за контроль участков системы и для ее прочистки при возникновении засоров.
2. Поворотные – контроль за участками на которых стоки изменяют направление движения, облегчают доступ к поворотам и изгибам, в которых не редко образуются засоры.
3. – компенсируют угол уклона трубопровода, слишком большой или маленький уклон приводит скоплению в нем твердых частиц.
4. Узловые – доступ к соединительным патрубкам.

Что касается расстояния между всеми видами регламентировано в .

Видео: Санитарные нормы на обустройство скважин и септиков

Расстояние между смотровыми колодцами

Расстояние между перепадными колодцами

Если участок на котором будет монтироваться канализация имеет сложный рельеф, то используется этот тип колодцев. На территории с большим уклоном, угол уклона трубопровода также будет большим. А это грозит что жидкая составляющая стоков будет проходить через трубы быстрее, а твердые частицы осядут на поверхности и образуют затор. Перепадные же колодцы компенсируют скорость потока.

В СНиПе не указываются конкретные расстояния между этими конструкциями, однако предъявляются несколько других требований:

• высота одного перепада не должна превышать 3 м;
• при перепаде глубиной до 0,5 м перепадный колодец можно заменить на смотровой с переливом;
• конструкции устанавливаются в местах изгиба патрубков.

Вопрос, где копать колодец, чтобы точно быть уверенным, что вода в нем будет чистой и в большом количестве, волнует тех, кто собирается организовать водоснабжение дачного участка из этого гидротехнического сооружения. Казалось бы, что вопрос касается всего лишь места расположения, но необходимо отметить, что существует специальные документы государственных учреждений, которые точно определяют расстояние от колодца до дома и других построек и сооружений. Один из них это СНиП 30-02-97, в котором разбираются нормы планировки и застройки дачных участков.

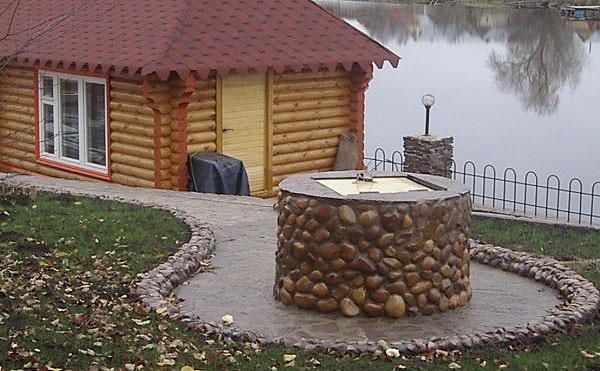

Колодезная конструкция около дома

Нормативы расположения колодца на даче

Но в любом документе, даже в обозначенном СНиПе, не найти точных нормативных расстояний, если дело касается колодца для питьевой воды. Все дело в том, что сам колодец как таковых нагрузок на здание не несет. Поэтому можно часто встретить колодцы, которые выкопаны внутри дома. Правда, при этом необходимо оговориться, что такой вид сооружения возможен, если дом построен не на малозаглубленном фундаменте.

Малозаглубленные фундаментные конструкции обычно сооружаются под небольшие нетяжелые строения. При выкапывании грунта внутри дома или рядом с фундаментом могут возникнуть его подвижки, что скажется на качественном состоянии не только фундаментной конструкции, но и на основном строении в целом. Поэтому именно для таких случаев и существует норма расстояния от колодца до здания. Она не должна быть меньше 3 м.

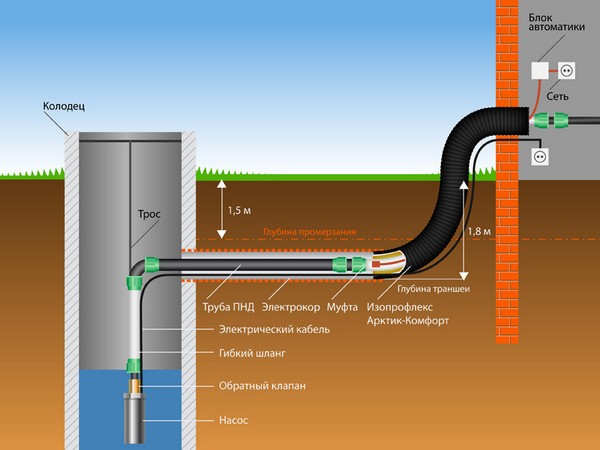

Локальная водопроводная сеть

Но необходимо учитывать и то обстоятельство, что колодец может выступать в качестве источника воды, который является местом забора для локальной водопроводной сети. Если установить в колодезную шахту насос и подсоединить его шлангом или трубой с трубной разводкой внутреннего водопровода, то можно гарантировать постоянное присутствие воды в доме. И в этом плане, чем ближе колодезная конструкция находится к дому, тем лучше.

• Во-первых, таким образом, сокращается расстояние от источника до потребителей, что дает возможность сократить водопроводную линию и использовать насос с меньшей мощностью. А это неплохая экономия денежных средств.
• Во-вторых, небольшие размеры дачного участка не дают возможности с размахом вести строительство или проводить декоративное оформление территории. Поэтому компактность – основное требование застройки.

Расстояние от колодца до канализационных объектов

Что касается остальных построек или объектов, то колодец можно сооружать на расстоянии:

• более 30 м от построек, где содержится скотина или домашняя птица;
• более 4 м от посаженных деревьев, это на тот случай, если корни насаждений доберутся до колодца и начнут его разрушать;
• более 1 м от кустарников;
• и не менее 30 м до выгребных ям, септиков, сточных колодцев системы канализации, туалетов и прочих объектов, связанных нечистотами или загрязнениями.

Внимание! Оптимальное условие – если колодец будет выкапываться выше, чем расположены канализационные сооружения. И здесь учитываются не только собственные постройки, но и соседские.

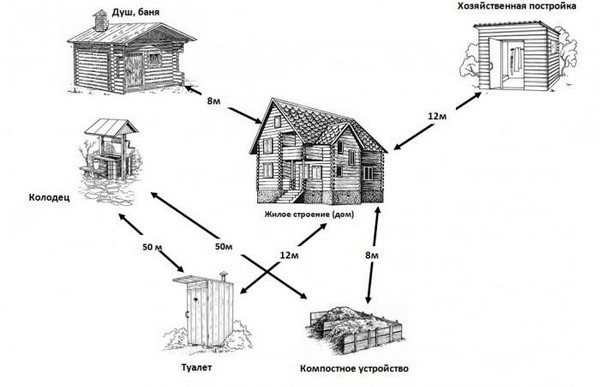

На фото ниже показана схема расположения колодца относительно основного дома и других построек на дачном участке. При этом автор рисунка обозначил идеальное расположение, которое гарантирует, что внутри данного гидротехнического объекта вода будет всегда пригодной для питья.

Идеальное расположение колодца на дачном участке

Особенности сооружения

Выбрать место для колодца, в принципе, не очень сложно, если на руках есть план застройки дачного участка. Особенно это будет важно для тех, кто только начинает обустраивать дачу. Если дом еще только в плане строительства, то можно спокойно выкапывать колодец, который решено организовать внутри здания. Тем более, при строительстве зданий потребуется вода, поэтому сооружение водоисточника будет очень актуально именно на первых стадиях благоустройства загородного участка.

Если фундамент уже залит, то в таком случае также можно выкапывать колодезную шахту внутри. Хотя нет никаких проблем сделать это при уже возведенном доме. Просто, чем больше свободного и открытого пространства, тем проще проводить выкапывание грунта.

Следует также учесть, что колодец внутри здания – это потеря в полезной площади дома. Если общая площадь большая, то проблем не будет. Но в маленьких постройках, где на счету каждый квадратный метр от такой затеи лучше отказаться. Можно и в подвальном помещении, если таковое предусмотрено в проекте дома. Шахту колодца придется регулярно чистить, а иногда и ремонтировать – это установка блока для очистки, грязь и мусор, поэтому пространство вокруг колодца должно легко очищаться, а отделочные материалы быть устойчивыми к воздействию влаги.

Что касается колодца около фундамента или в другом любом месте, то это проще всего. Дело может лишь осложнится присутствием больших деревьев, корни которых имеют разветвленную сеть пролегания. Поэтому стоит учитывать даже такие вроде бы не самые строгие требования и условия.

Колодец внутри дома

Но, как показывает практика, больше всего неприятностей будут создавать колодцы небольшой глубины. Это в первую очередь говорит о том, что водоносный слой пролегает очень близко к поверхности земли. При выкапывании шахты вода из горизонта поднимается на 1,5-2 м, заполняя собой водосборник. То есть, ее расположение становится еще выше. И если неправильно провести строительство шахты и формирование ствола, то появляется большая вероятность, что, просачиваясь через стенки облицовки стен шахты, вода начнет подмывать и сам фундамент. А это уже большие неприятности.

Поэтому очень важно позаботиться о герметизации ствола колодезной конструкции. Особенно, если он отделывается деревом, камнем или кирпичом. В этом плане железобетонные кольца гарантируют максимальную герметичность.

Итак, расстояние от колодца до дома и других построек на дачном участке – величина очень важная. Из всего вышесказанного можно сделать вывод, что чаще всего этот показатель влияет и на чистоту воды в колодце, и на техническое состояние дома, в первую очередь фундамента.
