Монтаж дренажной трубы с геотекстилем своими руками. Бюджетные системы дренажа участка и ливневой канализации от пользователей портала

Содержание статьи

Главное по теме

Строительство дома - это мероприятие не только затратное, но и очень ответственное. Любому хозяину своего жилища хочется, чтобы здание прослужило как можно дольше. Для этого фундамент необходимо защитить от разрушительного воздействия грунтовых вод, обустроив систему дренажа. К этим работам следует подойти серьезно, определив тип грунта на местности и решив, какой диаметр должна иметь укладываемая труба. Она может иметь уже готовые отверстия для воды.

Многим эта работа может показаться необязательной. Но на самом деле защита от почвенных вод чрезвычайно важна. Если дренаж построить правильно, то это позволит избежать сырости в подвале и исключит разрушение материалов в основе фундамента. Помимо прочего, дренаж часто необходим на даче или приусадебном участке, где высоко расположены грунтовые воды, мешающие росту кустарников и деревьев.

С чего следует начать

Прежде чем начинать укладку необходимо выяснить, насколько глубоко располагаются грунтовые воды. Сделать это можно методом изучения уровня воды в рядом расположенных колодцах. Скважина, вырытая на глубину от 5 до 15 м, наполняется до уровня грунтовых вод. Помимо прочего, по следам на стенках колодца можно определить, насколько высоко поднимается вода в период паводка.

Идеальным решением, которое поможет определить, насколько глубоко заливают почвенные воды, станет проведение геодезической экспертизы. Однако такой подход не украсит участок, поэтому хозяева довольно часто выбирают более трудоемкий процесс строительства.

Выбор места установки дренажной системы

Перед началом работ необходимо определить, в какое место участка вы будете устанавливать дренажную систему. Для этого существует два варианта:

• пристенный дренаж;
• дренаж по периметру участка.

Первая разновидность дренажа проходит лишь возле фундамента здания и исключает попадание воды внутрь. Что касается дренажной системы по периметру участка, она необходима для защиты цоколя зданий и других хозяйственных построек, а также насаждений на территории.

Выбор материалов

Укладка дренажной трубы сопровождается использованием некоторых других материалов. Еще около трех десятилетий назад выбора труб не было, поэтому приходилось использовать керамические или асбестоцементные изделия, в них перед укладкой в грунт проделывалось множество отверстий, куда и проникала вода. Сегодня существуют более доступные и удобные материалы - гофрированные полимерные трубы, которые обладают готовой перфорацией.

Перед укладкой дренажной трубы можно приобрести специальные изделия с геотекстилем или кокосовым волокном. Эти материалы гарантируют фильтрацию и исключают засорение системы. Процесс устройства последней требует трудозатрат и подготовки материала. Перед началом работ следует подготовить:

• песок;
• щебень;
• геотекстиль;
• фитинги.

Для создания системы водоотведения понадобится речной песок. С его помощью обустраивается подушка на дне канавы. Это позволит исключить повреждение конструкции из-за подвижек почвы. Для проведения манипуляций по укладке дренажной трубы следует подготовить два Один из них должен иметь среднюю, тогда как другой - крупную фракцию. Главное назначение щебня - создание фильтрующего слоя. Кроме того, он помогает предотвратить попадание внутрь мусора, содержащегося в воде.

Щебень исключает повреждение дренажных труб при подвижках почвы. Геотекстиль изготавливается из синтетических нитей. Им оборачивается дренирующий слой из щебня. Этот материал обеспечивает защиту труб от заиливания. А вот для соединения последних понадобятся фитинги. Муфты помогут обеспечить реализовать возможность поворота системы.

Почему стоит выбрать пластиковые трубы

Пластиковые трубы следует выбрать для обустройства по той причине, что они отличаются высокой прочностью. Укладывать их можно на внушительную глубину - до 10 м. Полимерные изделия готовы прослужить достаточно долго - до 50 лет и больше. Их соединение можно осуществить довольно просто, используя специальные муфты. Трубы не придётся монтировать с помощью специальной техники, так как они весят немного. Да и перевозка, а также разгрузка упрощаются.

Перед тем как осуществить укладку дренажных труб своими руками, вам не придется приобретать дополнительный инструмент, чтобы нарезать изделия, ведь осуществить это можно подручными приспособлениями. Для того чтобы исключить забивание труб частицами почвы, обязательно следует использовать фильтры, не пренебрегая этим этапом.

Для описываемых систем понадобятся трубы разных диаметров, но наиболее часто применяются 150-мм и 300-мм изделия. Первые - для отведения небольшого объёма воды, а вот вторые - для систем, которые эксплуатируются под повышенной нагрузкой. Для монтажа можно использовать трубы большего сечения, они ложатся в основу магистральной линии. Более мелкое сечение применяется для ответвлений.

Особенности укладки труб: планирование

Если вы решили самостоятельно осуществить укладку дренажной трубы, технологию необходимо изучить. На первом этапе она предусматривает планирование - составление схемы укладки. В этой работе поможет геодезическая экспертиза, в результате которой удастся выяснить, какой тип почвы на территории, а также насколько глубоко располагаются подземные воды. Полученные данные позволят понять, какой диаметр труб выбрать, а также на какую глубину их заложить.

Проведение монтажных работ

Перед тем как уложить трубу, следует подготовить для неё канаву. Для этого выкапывается траншея, на дно которой насыпают 15-см слой песка. Поверхность укрывается геотекстилем, чтобы края полотна закрывали бортики канавы. Далее идет слой мелкофракционного щебня. Поверх укладывается которой следует обратить вниз.

При монтаже необходимо выдержать уклон, который будет направлен в сторону сборного колодца. Параметры уклона составляют 3 ° или больше. Укладка дренажных труб с геотекстилем предусматривает наличие смотровых колодцев, которые нужны для промывки системы. Эти узлы понадобятся и для контроля работы дренажа. Между колодцами должно быть обеспечено минимальное расстояние в 50 м. Колодцы должны находиться в тех местах, где будут повороты трубопровода или изменение угла наклона.

В зависимости от типа грунта, выбирается фильтр. Если работать предстоит на лёгких супесях или в суглинках, то должны быть использованы трубы, обернутые геотекстилем. При наличии на территории тяжелых грунтов лучше предпочесть трубы, предварительно обернутые в полотно из кокосового волокна.

Поверх труб засыпается щебень, толщина верхнего слоя засыпки обычно составляет 40 см. Слой щебня закрывается геотекстилем, который на предыдущем этапе был зафиксирован на бортах траншеи. Сверху систему следует засыпать грунтом и закрыть вырезанным ранее дерном.

Как не допустить ошибок

Прежде чем осуществить укладку дренажной трубы в канаву, вы должны ознакомиться с правилами, которые помогут исключить ошибки. Например, в суглинистых грунтах нельзя использовать трубы без фильтра. Важно обеспечить их уклон. Если место для установки сборного колодца будет выбрано неправильно, то это можно считать ошибкой, как и несвоевременное удаление воды из него.

На какую глубину закладывать дрены

Перед началом работ важно определить глубину укладки дренажных труб. Она будет зависеть от нескольких факторов. Одним из важных условий определения глубины монтажа является линия промерзания грунта. Это условие должно быть выполнено для того, чтобы труба не замерзала и находилась в рабочем состоянии во время паводка. Глубина промерзания зависит от типа грунта, а также климатических условий. Например, промерзают несколько меньше песчаных, ведь обладают большей пористостью.

Что касается климатических условий, то среднегодовая температура определяет глубину промерзания: тем чем она ниже, тем больше глубина. Таким образом, укладку в Архангельске необходимо осуществлять с учетом нормативной глубины промерзания в 160 см для суглинистых и глинистых почв. Что касается супеси и песков, то в таких грунтах нормативная глубина промерзания составляет 176 см. В Казани первое значение равно 160 см, тогда как второе - 176 см соответственно. Для Оренбурга глубина промерзания грунта при упомянутых выше почвах равна 160 см и 176 см соответственно. В Санкт-Петербурге глина промерзает на 120 см, тогда как пески и супесь - на 132 см.

Заключение

Правила укладки дренажной трубы гласят: глубина промерзания грунта по факту отличается от нормативной. Ведь нормы приведены для самого холодного случая. Таким образом, данные, упомянутые выше - это максимальная глубина промерзания грунта. Обычно зимой на почве лежит лед и снег, которые выступают хорошими теплоизоляторами.

Еще одним важным условием является соблюдение рекомендации: укладывать трубы необходимо на 50 см глубже нижней отметки фундамента постройки, около которой будет проходить дренаж. Это необходимо для того, чтобы грунтовые воды перехватывались системой дренажа до того момента, как они достигнут уровня основания здания.

Влага, вопреки всеобщему убеждению, не всегда может считаться лучшим другом растений. Переизбыток воды вреден для большинства из них. Лишняя влага так же не полезна и для строений, она разрушающе воздействует на материалы постройки. Именно поэтому каждому владельцу загородного участка очень важно отвести лишнюю воду от своей территории. Решением проблемы станет дренажная труба: своими руками провести монтаж такой конструкции под силу практически каждому домашнему умельцу.

Что такое дренаж и почему он необходим?

Новоиспеченному владельцу загородного участка часто предстоит потрудиться, прежде чем он сможет полноценно наслаждаться отдыхом на лоне природы. Большинство земельных наделов страдают от переувлажнения.

Построив на таком участке дом можно столкнуться с проблемой разрушения фундамента и сложностями в обустройстве приусадебного участка. Для отвода излишков влаги монтируется дренаж – искусственно устроенный водоток в почве. Он представляет собой особую систему подземных каналов или трубопроводов. Вода, которая в них попадает, собирается в специальных накопителях или выводится за пределы участка.

Дренирование позволяет защитить фундамент от разрушения и создать комфортные условия для выращивания растений

Практика показывает, что первыми настораживающими признаками, заставляющими задуматься о монтаже дренажа, являются:

• большое количество влаголюбивых растений на участке;
• наличие или периодическое появление грунтовых вод в подвалах и погребах близлежащих строений;
• появление после дождя большого количества плохо просыхающих луж.

Впрочем, отсутствие этих признаков не говорит о том, что проблем с переувлажнением не возникнет. Лучше всего пригласить специалиста и точно определить степень увлажненности участка и при необходимости заняться обустройством водоотведения.

Способы обустройства дренажной конструкции

Размышляя, как проложить дренажную трубу, нужно понимать, что существует несколько способов монтажа водоотводящих конструкций:

• Траншеи с щебнем и песком. Дренаж закрытого типа, представляющий собой выкопанные в грунте канавки, заполненные слоем щебня, поверх которого укладывается песок. Для лучшего эффекта могут выполняться в форме «елочки», при этом центральная траншея, к которой подходят второстепенные, должна быть выполнена с уклоном, направленным в сторону точки сброса воды. Расстояние между дренами выбирается в зависимости от состава почвы. На глинистых оно не должно превышать 10, суглинках – 20 и песчаных – 50 м.
• Открытый дренаж. Наиболее простой в устройстве и дешевый вариант. Представляет собой канавки, шириной в полметра и глубиной около 70 см, выкопанные по периметру участка. Бортики в дренах делают скошенными, под углом около 30°. Сброс воды из системы осуществляется в общую водосточную канаву. Главный недостаток конструкции – неэстетичный внешний вид, несколько портящий ландшафт участка.
• Конструкция с использованием перфорированного трубопровода . Самая распространенная технология укладки дренажных труб. Глубинный дренаж, предназначенный для отвода высоко залегающих грунтовых вод. В грунт укладываются керамические или асбестоцементные трубы с высверленными в них отверстиями. Более современный вариант – пластик с перфорацией или готовые к укладке дренажные системы, которые можно найти в продаже.
• Дренажные лотки . Это поверхностный дренаж, позволяющий отводить с участка влагу, попавшую на него в виде атмосферных осадков. Для обустройства сооружения используются особые лотки, которые могут быть изготовлены из модифицированного бетона или пластика. Траншеи ведутся от водоприемников к месту сброса, при этом обязательно соблюдается небольшой уклон, порядка 2-3°. Детали устанавливаются в небольшие канавки, их бортики должны находиться на уровне почвы. Сверху лотки обязательно накрываются декоративными решетками.

Если территория расположена на возвышении, открытые дренажные канавки прокапываются поперек склона. Таким образом удастся «перехватить» воду, стекающую сверху.

Недостатком открытой дренажной системы считается несколько неэстетичный вид конструкции

Эта наиболее популярная система устройства дренажа для владельцев частных участков и загородных домов

Для отвода лишней влаги, попадающей на участок в виде атмосферных осадков, используются дренажные лотки

Инструкция по монтажу перфорированных труб

Прежде, чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал.

Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине. Кроме того двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

• Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
• На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
• На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
• После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
• В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
• На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа. Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок.

Нередко грунтовые и ливневые воды разрушительно воздействуют на фундамент постройки. Имелись случаи, когда влага в большом количестве скапливалась в верхних частях грунта, что приводило к подтоплению подвала или цокольного этажа, сырости и деформации стен, появлению на них грибка. Эффективный способ защиты фундамента от таких неприятных последствий − укладка дренажной трубы.

Причины устройства дренажной системы

Если трубы расположить по периметру земельного надела, то можно построить надежный водоотвод. Известно, что серьезную опасность для фундамента частного жилья представляют грунтовые и паводковые воды, а также атмосферные осадки, выпавшие в количестве, превышающем месячную норму.

Чаще всего, прокладка дренажных труб проводится до начала возведения дома. Но бывает, что после окончания строительных работ возникают серьезные основания для гидроизоляции фундамента. Вот тогда при особых условиях можно заняться подготовкой дренажа.

Рассмотрим ситуацию, когда трубы монтируются в начале строительства, но при конкретных основаниях:

• высокий уровень размещения грунтовых вод − менее полутора метров до поверхности земли;
• пологость склона местности, способствующая регулярному накоплению влаги;
• наличие глинистой и суглинистой почвы с низкими водопропускными характеристиками;
• постройка расположена в местности, в которой по статистике превышен уровень месячных осадков.

Также большую роль играет глубина постройки других сооружений на придомовой территории. Если рядом с главным зданием присутствует заглубленный фундамент, то подземные воды не смогут уходить свободно и постоянно накапливаются под домом, повышая риск его подтопления. В качестве барьера для естественной циркуляции сточных вод выступает асфальт и отмостки из бетона на участке. В таком случае, будет правильным соединить ливневые отходы с центральной системой.

Установка дренажной трубы ликвидирует урон, нанесенный фундаменту от скопления влаги в земле вокруг жилища и смены уровня сточных вод.

Разновидности схем дренажа

Известны такие варианты их подготовки:

• открытый (поверхностный);
• закрытый (глубинный).

Первый вид − открытый необходим при отводе излишков жидкости, которая накопилась в грунте от атмосферных осадков. Такая дренажная система представлена траншеями и рвами.

Второй − предназначен для удаления грунтовых вод и предохранения фундамента постройки от разрушения. Для этой цели выполняется укладка дренажной трубы в канаву конкретной глубины. Причем трубное изделие должно быть с перфорацией.

Обустройство закрытой системы

Прежде чем приступить к этой трудоемкой процедуре, необходимо подготовиться и приобрести сыпучие стройматериалы:

• Щебень средней/крупной фракции, который нужен для получения устойчивого слоя, препятствующего попаданию грязи и объемных фрагментов почвы в систему. А также этот материал защищает гофрированную трубу от повышенного давления слоя земли.
• Речной песок, создающий фильтрационную подушку.

Помимо сыпучих веществ, пригодятся:

• Дренажные трубы, формирующие саму систему водостока. В зависимости от замысловатости проекта, подбирается диаметр и число трубных изделий. В последнее время стали актуальны изделия ПВХ.
• Дренажные насосы, обеспечивающие механический водосток. Их применяют, когда участку нанесен серьезный урон вследствие подтопления подземными стоками. Читайте также: " ".
• Прочный геотекстиль, защищающий трубу от земли и обладающий фильтрующими свойствами. При укладке дренажных труб с геотекстилем используются его разновидности: дорнит и флизелин.
• Соединительные муфты, крепящие трубы.

С целью регулярной очистки системы дренажа по периметру монтируются смотровые колодцы, а для сбора жидкости − коллекторные.

Как выбирать дренажные трубы

Перед тем, как установить дренажную трубу, нужно определиться с изделиями для работы.

Важно учитывать такие нюансы:

1. В подготовке системы водоотвода использовать перфорированные трубы.
2. Грамотно определить необходимое количество отверстий и их диаметр для выхода жидкости и воздухообмена. Приоритетное значение в общем деле обустройства дренажной системы имеет материал труб. Читайте также: " ".

Сегодня рынок материалов для строительства изобилует трубными изделиями из:

• керамики;
• асбестоцемента;
• полимеров.

В обустройстве системы водоотведения дренажные трубы из полимеров достигли пика популярности.

Выгодное их применение в сравнении с другими видами заключается в наличии превосходных технических характеристик:

• отменной прочности;
• длительности срока применения − до 70 лет;
• стойкости к заиливанию;
• легкости и, соответственно, упрощению процесса установки и транспортировки;
• стойкости к агрессии химической среды и процессам коррозии;
• возможности самоочищения из-за гладкости поверхности труб;
• в выгодном сочетании: качество-цена;
• легкости обслуживания, ведь благодаря фильтру из геотекстиля, входящему в комплект труб, систему водоотвода не нужно промывать.

Согласно габаритам, дренажные трубы классифицируются на малые и большие:

• до 150 мм− для системы с небольшой пропускной способностью;
• до 300 мм− с повышенной нагрузкой.

Если схема дренажа имеет разветвленный вид, то лучше использовать трубные изделия малого (для ответвлений) и большого диаметра (для центральной ветки системы).

Дренажные трубы из пластика

Все полимерные изделия, которые применяются для монтажа дренажных систем, выполнены из полипропилена, поливинилхлорида или полиэтилена.

К тому же, они бывают:

• Одно-/двухслойными, количество слоев вводится пропорционально величине плотности почвы.
• Гибкими/жесткими. Первые нашли применение в сложных разветвленных схемах по участку, вторые − в простых проектах дренажа.
• С фильтрующей оболочкой/без нее. Чаще всего, в дренажных трубах предусмотрен ряд отверстий по всей длине. Если же их нет, тогда, воспользовавшись дрелью и тонким сверлом, можно сделать отверстия самостоятельно.
• Гофрированные/гладкие. На рынке строительных материалов можно приобрести трубы, на поверхности которых имеется фильтрующее покрытие – геоткань. Если же оно отсутствует, то обертывание текстилем по периметру трубы можно выполнить самостоятельно, воспользовавшись подручным материалом для его закрепления − тонкой проволокой или веревкой. Читайте также: " ".

Проект укладки труб

Работы по монтажу дренажной системы стартуют с предварительного составления плана-схемы по ее размещению на конкретной территории. При этом обязательно учитываются тип грунта и высота подземных вод. Чаще всего применяют разветвленную схему с монтажом смотровых колодцев на стыках.

Согласно типу почвы выбирается расстояние между ответвлениями. Так, для глинистого грунта оно составит 10 м, суглинистого −20 м, песчаного −45 м.

Самостоятельный монтаж

Укладка дренажных труб своими руками начинается с конкретизации места монтажа.

Размещение может быть выполнено в двух вариантах:

1. «Пристенная» дренажная система, которая устанавливается по периметру фундамента частной постройки и защищает ее от попадания влаги внутрь.
2. Дренаж по периметру всей придомовой территории, позволяющий предохранить и цоколь здания, и все хозяйственные сооружения, и зеленые насаждения.

Последовательность монтажных работ:

1. Разметить участок, где будут находиться дренажные канавы. С помощью лазерного дальномера можно существенно облегчить стартовые действия. При этом нужно обязательно обратить внимание на скопившиеся излишки воды после дождя, которые наглядно демонстрируют сложности водообмена из-за повышенной плотности грунта или имеющихся преград. Читайте также: " ".
2. Готовить дренажную траншею с учетом перепадов размеров. Углубление понадобится для быстрого и беспрепятственного оттока воды. В процессе работы можно применить водополивочный шланг. Набрав в траншею немного воды, можно увидеть, насколько легко уходит жидкость из углубления по всей длине траншеи.
3. Прежде чем установить дренажную трубу своими руками, нужно старательно утрамбовать дно траншеи. Затем уложить фильтрующий материал, концы которого обязательно должны выходить за границы рва. Сверху сыпется речной песок и щебень различных фракций, но в определенной последовательности: крупный, а затем средний. Толщина щебня не должна превышать 20 см.
4. С помощью трубореза или электролобзика нарезать дренаж согласно параметрам схемы. Выполнить укладку трубных изделий и соединить фитингами стыки. Для надежности соединения предварительно нагреть стыковочные срезы.
5. Затем провести обертывание труб геотекстилем, плотно закрепить тонкой проволокой или веревкой места стыков. Нужно заранее понять, как укладывать дренажную трубу в геотекстиле, так как это один из ответственных моментов монтажных работ. Отменная пропускная способность данного материала позволяет адсорбировать жидкость, выходящую из перфорации. А также геоткань защищает перфорационные отверстия трубы от загрязнения.
6. Дренаж обязательно укладывать под наклоном, соединяя между собой концы трубы и смотровые колодцы. Последние можно использовать двух видов: герметичные, когда в дальнейшем вода будет использоваться для технических нужд, и поглощающие − собранная жидкость вернется обратно в грунт. Уклон дренажных изделий напрямую связан с их диаметром, и чем размер больше, тем наклон нужен меньше.
7. Завершить монтажные работы необходимо отсыпкой щебня и песка. Далее конструкцию обернуть лежащим сверху фильтрующим материалом и засыпать слоем земли. Вот основные этапы процедуры − как уложить дренажную трубу своими руками.

Эксплуатация дренажной системы

При обустройстве системы водостока нужно продумать все до мелочей, качественно установить, соблюсти основные правила эксплуатации. Таким образом, срок функционирования дренажной системы будет существенно продлен.

В качестве профилактики потребуется обязательный осмотр технического состояния дренажа и колодцев − приблизительно раз в 4 года. Замер уровня жидкости в смотровых колодцах нужно выполнять раз в 2 года.

Даже небольшое отклонение этого параметра от нормы говорит о:

• нарушении целостности трубного изделия;
• плотном засорении;
• отложениях ила на поверхности изделий;
• частичной деформации трубопровода в связи движением грунта.

Подобных проблем можно не допустить, если своевременно осматривать водоотвод и очищать его от различного мусора.

Возможные ошибки при установке дренажа

Качество монтажа и эффективность работы дренажной системы взаимосвязаны. Любые изъяны в процессе эксплуатации могут вывести систему из строя, что приведет к ремонту участка или полной переустановке водоотвода. Поэтому дополним актуальную тему: монтаж дренажной трубы: как укладывать грамотно.

Самые распространенные ошибки при установке:

• система трубопровода выбиралась без учета состояния почвы;
• угол наклона изменен или отсутствует;
• на первоначальных этапах не планировался отвод воды из колодцев;
• отсутствует геотекстиль или фильтрующий материал;
• трубы спаяны недобросовестно;
• не соблюден техпроцесс обустройства системы − монтаж проведен без отсыпки песка/щебня;
• отсутствует перфорация.

Зная, как правильно уложить дренажную трубу с учетом особенностей размещения участка, состояния грунта; подготовив план-схему укладки и пошагово соблюдая инструкцию монтажа, можно добиться качественной системы водоотвода. А это значит, что цокольный этаж и подвал вашей постройки будет надежно защищен от негативного воздействия сточных вод.

Чаще всего используется такая инженерная установка для водоотвода, как дренажная система. Монтаж дренажной системы можно выполнить своими руками. Дренажные системы, правильно установленные на участке, отлично справляются с понижением уровня подземных вод. Выполнить установку дренажных систем можно из материалов, которые всегда имеются под рукой на садовом участке, и из специально приобретенных для этого материалов.

Схема дренажной системы: 1 – собирающие дрены; 2 – магистральная дрена; 3 – смотровые колодцы с отстойниками; 4 – водосборный колодец.

Правильный монтаж дренажных систем

Монтаж имеет ряд особенностей. Прежде всего, он должен выполняться до высадки растений и застройки, так как необходимо удалить большой объем земли. Перед работами обязательно выполняется расчет. Необходимо соблюдать уклон в сторону водосброса от 0,2 до 1 см, трубы оборачиваются геотекстилем, траншеи обсыпаются гравием.

Устройство дренажной системы можно сделать самостоятельно. Для этого используются простые инструменты и материалы, а именно:

• лопата;
• рейка для проверки уровня установки труб;
• нож для резки труб;
• садовая тачка;
• дрены – пластиковые трубы с отверстиями;
• трамбовка;
• поворотные колодцы;
• уголки для труб;
• щебень;
• геотекстиль.

Система состоит из основных и дополнительных дренажных траншей, канавы или колодца. Основные траншеи ориентируются на водосбор, а дополнительные прокладываются к ним «елочкой», т.е. основные траншеи заканчиваются в водосборной канаве или колодцы, а располагать их необходимо с учетом будущего сада и дома, оставляя для них место.

Вернуться к оглавлению

Экономные варианты дренажной системы из подручных средств

Чтобы решить, как устроить дренажную систему на своем участке, нужно четко представлять все этапы работы.

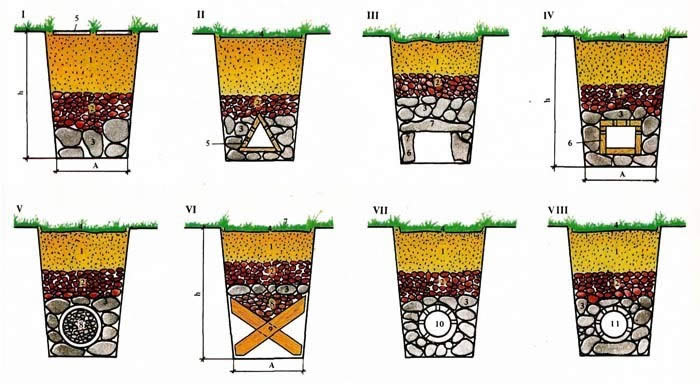

Конструкции дрен: I - дорожка-дренаж; II - дренаж с деревянным лотком; III - дренаж с лотком из крупных камней; IV - дренаж с лотком из деревянных досок; V - фашинный дренаж (связка кустарника); VI - фашинный дренаж; VII - лоток из перфорированной асбестоцементной трубы; VIII - лоток-керамическая труба;
1 - песок; 2 - мелкий щебень (мелкая галька); 3 - крупный щебень с фракцией более 50 мм; 4 - дерн; 5 - железобетонные плиты; 6 - антисептированные, перфорированные доски; 7 - крупные камни, плетняк; 8 - фашина; 9 - «козлы» из брусков; 10 - асбестоцементная труба; 11 - керамическая труба; А, h - переменные глубина и основание дрены.

На подготовительном этапе необходимо выполнить следующие действия:

вырыть траншею шириной 50 см по периметру дома на расстоянии порядка 2-5 м от фундамента на глубину, соответствующую уровню фундаментной подошвы;

1. определить самую низкую и самую высокую точки участка;
2. выполнить расчет угла уклона дренажной системы, который должен составлять порядка 2-3%, т.е. 2-3 см на 1 м дренажного желоба;
3. определить место : это может быть близлежащий водоем или, если таковой отсутствует, общая система дренажа.

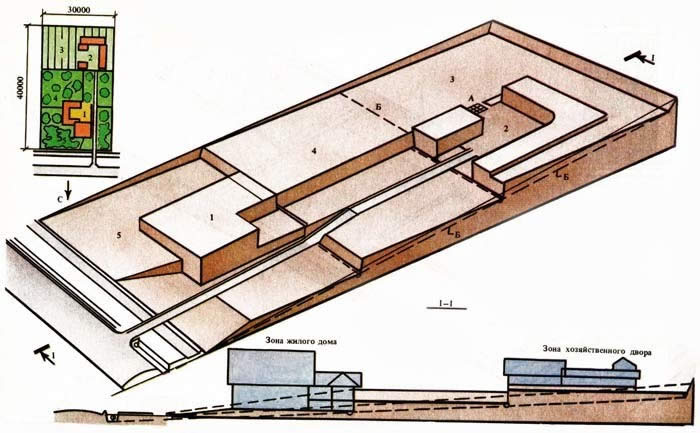

Организация рельефа территории: А - сборник ливневых вод хоздвора;
Б - ливнестоки; 1 - зона жилого дома; 2 - зонахоздвора; 3 - огород 4,5 - фруктовый и декоративный сады.

На следующем этапе предполагает выбор подходящего для вашего участка варианта конструкции траншеи, предназначенной для стока воды (дрены). Дренажи всех типов имеют аналогичную конструкцию. Основными материалами для устройства любого дренажа являются песок, щебень крупной и мелкой фракции, дерн.

Существует несколько типов дренажа, которые можно сделать своими руками:

1. Самый простой вариант, который не требует использования дополнительных материалов. В данном случае вода самотеком будет сливаться в приемник.
2. Железобетонные плиты укладываются треугольником. По образованному каналу вода стекает к месту сбора.
3. Дренаж в виде буквы «П». Устраивается из перфорированных и обработанных антисептиком досок или небольших камней.
4. Фашина – вязанка из веток. Для такой системы могут использоваться березовые, ольховые, дубовые ветки, либо же ветки хвойных пород. Чтобы сделать фашину, более толстые ветки нужно обкладывать вокруг тонкими ветками и обматывать проволокой. Ветки нужно укладывать тонкими концами в сторону слива воды. Данную конструкцию нужно сооружать на земле рядом с траншеей. Ширина готовой и единой, т.е. не отдельными пучками, фашины должна быть не менее 25 см.
5. Дренаж в виде дощатого канала, обложенного со всех сторон крупным щебнем.
6. В качестве водопровода используется перфорированная асбестоцементная труба.
7. Перфорированная керамическая труба – тоже очень хорошее решение для дрены.

Все эти конструкции обеспечат эффективное отведение подземных вод от дома.

Вернуться к оглавлению

Устройство дренажа с использованием специальных материалов

Сооружение дренажной системы: а – канавки в направлении уклона со скошенными книзу стенками; б – трубы, уложенные впритык. в – боковые трубы присоединяются к главной под углом 60°. г – яма под дренажный колодец.

Наиболее надежным способом организации открытой дренажной системы на участке является использование специальных труб. Установка такой системы на участке предполагает выполнение нескольких стандартных несложных операций.

Начинать нужно с подготовки траншеи под трубы. Наиболее оптимальный вариант – траншеи в виде «елочки», вырытые по всему участку. Ширина траншеи – около 20 см, глубина в глинистом грунте – 60 см, в песчаных почвах – до 110 см.

Для сбора воды на удалении 2 м от отмостки нужно устроить траншею со специальными решетками по периметру дома. Уклон всей дренажной системы рассчитывается в сторону наиболее низкой части участка.

Определите место слива сточных вод. Это может быть канава, колодец, искусственный или же естественный водоем. На дно траншеи необходимо насыпать и хорошо утрамбовать щебенку слоем до 25 см. Специальные перфорированные трубы нужно обернуть геотекстилем – материалом, способным хорошо фильтровать воду, и уложить на подушку из щебенки. Диаметр труб для – 63 м, для водоотвода – 110 мм.

Трубы, предварительно обернутые геотекстилем, нужно уложить на щебень и засыпать ним сверху. Места стыка труб системы тоже рекомендуется хорошо обернуть геотекстилем. Подобная система будет эффективно и качественно служить много лет.

Добавить сайт в закладки

Предварительная работа, направленная на выбор соответствующей дренажной системы

Оставлять без внимания подпочвенные воды нельзя: без дренажа будет значительно разрушен верхний слой почвы.

Приняв решение проводить укладку , хозяин должен хорошо разбираться в разновидностях системы осушки, изучить весь технологический процесс для каждой из них.

Основательную защиту фундамента дачного домика или теплицы от воды и влаги обеспечат глубинные системы. Применив для отведения сеть труб, можно не опасаться подтопления погреба или подвального помещения. Такие системы, расположенные в саду, сохранят плодово-ягодные деревья, в частности, их корневую систему, от загнивания.

На дачном участке нужно решить задачу с целью вывести всю воду с участка за его пределы. Это под силу системам.

Кольцевой дренаж – лучший способ водоотведения вокруг дома

Дренажные трубы кольцевого дренажа монтируются на расстоянии от 5 до 8 метров от здания.

Этот вид дренажа можно осуществить своими руками, без помощи специалистов, если заранее составить схему его укладки. Дренаж представляет собой замкнутую цепь, при этом понижение уровня воды происходит за счет всей системы осушки.

Характерен внешний вид этой системы дренирования – разветвленная сеть в виде корней дерева.

Если вода лишь слегка подтопляет участок или ее мало, то лучше применять пластовый дренаж. При этом работы ведутся без ; достаточно создать лишь два слоя: один из гравия, а второй – песчаный. Вместе они образуют пласт, хорошо пропускающий воду. Траншея должна иметь соответствующий уклон, на 1 м ее длины около 3 см.

Список материалов, необходимых для укладки дренажа

Перед началом процесса осушки необходимо заготовить следующие материалы:

До начала работы по созданию водовода необходимо заготовить лотки. Лоток может быть бетонным или пластмассовым. Его основное назначение – предотвратить осыпание грунта в траншее.

При транспортировке воды может произойти загрязнение проводящих путей, потому необходимо ставить улавливатели песка для фильтрации мусора и грязи. Верхняя часть траншеи закрывается специальными пластиковыми решетчатыми плитами для фильтрации мусора.

Материалы и инструменты для создания глубинной дренажной системы

Чтобы произвести укладку дренажа своими руками, применяя глубинную систему, нужно заранее подготовить необходимые материалы:

Дренажные насосы бывают двух типов: поверхностные, которые применяются в бассейнах, и погружные. Применение их предусмотрено в системах канализации. Они также используются для очистки резервуаров достаточно большой глубины в качестве водоотводода.

• дренажные трубы. Берутся два варианта труб: полимерные или простые для канализации. В случае выбора канализационных необходимы высверленные отверстия для прохода воды. Асбестоцементные трубы, диаметр 50-80 мм, также пригодны для монтажа;
• мелкоперфорированный материал – геотекстиль. Его основное предназначение – не допустить после укладки дренажной трубы ее загрязнение грунтом. Используются два вида геотекстиля: флизелин, дорнит. Их достоинства – прочность, хорошая фильтрующая способность;
• соединение дренажных труб осуществляется при помощи соединительных муфт. Их заготавливают заранее в необходимом количестве;
• если предусмотрена кольцевая система укладки дренажной трубы, то готовят крестовины и тройники-фитинги. Размеры тройников: 110/110/110°; 110/63/110°;
• для последующей чистки системы водоотвода устанавливают смотровые колодцы;
• предусматривается коллекторный колодец для сбора всей воды;
• на участках, где возникают трудности с размещением трубы, чтобы вода сама продвигалась по ней, устанавливается дренажный насос.

Также для работы нужны следующие инструменты:

• штыковая лопата;
• совковая лопата;
• кирка;
• тачка для перевозки щебня и песка.

Монтаж линейной дренажной системы

Линейный дренаж является одним из типов поверхностного дренажа. Устройство линейного водоотвода не требует серьезной подготовки поверхности, достаточно выполнить плоские уклоны с двух сторон от линии водостока

Цель укладки такого вида дренажа – сбор и транспортировка воды по канавам к коллектору. При сооружении канав, для лучшего их наполнения дождевой водой, обе стороны делают наклонными, угол наклона равен 30°.

При укладке дренажа в открытой системе канавы сооружаются таким образом, чтобы весь уклон направить к месту сбора всей воды. Работы несложные. Но срок службы такой системы кратковременный: стенки канавы легко подвергаются разрушению. Чтобы избежать подобных трудностей при укладке можно изменить технологический процесс.

Вырыть траншею и заполнить ее щебнем двух видов: крупным и мелким. Наверх траншеи наносится дерновое покрытие, и она выглядит аккуратно.

Лотки с решетками, помещенные в вырытые траншеи, обеспечивают надежную работу всей системы. Это лучший вариант в линейной системе.

Монтаж дренажной траншеи

Дренаж включает в себя систему труб, которые расположены либо вокруг, либо вдоль строения. В стенках этих труб находятся отверстия от 1,5 до 5 мм.

Прежде чем уложить дренаж, необходимо вырыть траншею. В нее засыпается речной песок слоем 10-15 см. Верх песчаного слоя покрывается следующим слоем, из гравия мелкого. Затем на этот слой укладывается труба для дренажа. Она покрывается слоем крупного гравия, затем укладывается слой геотекстиля внахлест и сверху слой крупного песка. Траншея наполовину засыпана этими слоями, вторая половина заполняется почвосмесью с преобладанием в ее составе глины, верх покрывается хорошим черноземом. Учитывается уровень залегания грунтовых вод, от него зависит глубина укладки дренажных труб.

Дренажные трубы соединяются при помощи фитингов – тройников. Их предварительно помещают в двухслойный нетканый материал, чтобы защитить от проникновения песка. Концы труб также оборачиваются слоем геотекстиля и тщательно укрепляются проволокой.

Дренажная система, созданная на дачном участке своими руками, определит уютный микроклимат, предотвратит сырость, разрушение фундамента построек, подтопление погребов и подвалов.
