Не секрет, что все соки из фруктов включают полезные вещества. Кроме того, они еще и очень вкусные, поэтому их особенно любят и взрослые, и дети. На сегодняшний день самым распространенным соком является яблочный. Яблок в нашей стране растет много, а сок из них как вкусный, так и полезный. Поэтому множество людей задаются вопросом, как сделать сок своими руками, без консервантов и вкусовых добавок. Ведь такой в магазинах, к сожалению, не купишь.

Для того чтобы решить данный вопрос, нужно, во-первых, использовать так называемый измельчитель для фруктов, а во-вторых, соковыжималку, которая отлично подойдет именно для яблок. С помощью упомянутой дробилки для яблок вы сможете получить больше сока. При этом усилий к его приготовлению вы приложите намного меньше.

В нашей статье мы рассмотрим, как делается дробилка для яблок своими руками (чертежи ее также будут предоставлены вашему вниманию).

Измельчитель собственными руками

Итак, нам необходимо создать так называемый измельчитель своими руками. В первую очередь, стоит отметить, что сам прибор бывает различных видов. Все зависит от материала, из которого он сделан. Выбор широк - от дерева до металла. Но и это не самое главное в дробилке, очень важно, как она осуществляет свою работу.

Мы рассмотрим дробилку сразу из двух видов материала - металла и дерева. Нам для начала понадобится лист нержавеющего металла, толщина которого составит не более 8 сантиметров. Из данного куска необходимо будет сделать ступени под подшипники и для выхода вала. Данный этап работы необходимо проделывать на токарном станке.

Процесс создания дробилки

Далее для создания дробилки для яблок, чертеж которой вы можете видеть в статье, нам уже будет нужен фрезерный станок. На нем мы будем создавать зубчатый вал. Как видно на чертеже, при этом необходимо будет снять 8 граней. А для того чтобы дробление яблок было достаточно эффективным, нужно еще с помощью болгарки на зубьях, по всей их длине, сделать специальные насечки треугольной формы. Именно это и поможет раздробить яблоко просто и быстро.

Чтобы сделать корпус описываемого прибора, многие используют корпус от старой стиральной машинки. Но стоит отметить, что при его выборе необходимо, чтобы металл корпуса был нержавеющим, а сама машинка относилась бы к аппаратам с вертикальной загрузкой. Стенки у нее должны быть толщиной не менее двух миллиметров.

Ее нужно разрезать на 4 равные части - две торцевых и две боковых. Затем части складываем и получаем коробок, который необходимо сварить по краям. Но перед тем как в боковых частях полностью закончить процесс сварки, вам необходимо будет немного выгнуть металл и оставить небольшой зазор. Этот зазор необходим между рабочим валом и стенкой самого измельчителя.

Дробилка для яблок своими руками производится именно таким способом.

Делаем корпус дробилки

Для того чтобы вал дробилки для яблок хорошо закрепился и при этом вращался бы плавно, можно использовать обыкновенные подшипниковые узлы, которые имеются во всех циркулярках. Из уголков нужно будет сварить опорную раму, а основание аппарата можно сделать из дерева. Дощатую основу следует разместить снизу, так как на нее будут ставиться емкости, в которые выходящая из измельчителя масса будет попадать.

Мы сделали основу дробилки для яблок своими руками,а теперь займемся мотором.

Блок управления дробилки

Чтобы создать блок управления дробилки для яблок своими руками, мы используем обычную кнопку, которая будет отвечать за пуск и выключение аппарата. Ремень, который видно на чертеже, будет натягиваться при помощи специального болта для зажима во время движения корпуса по направляющим.

Не забудьте прикрутить рукоять, которая увеличит удобство пользования дробилкой. Чтобы разбрызгивание было меньшим, пользуйтесь широким тазом, а раму сделайте низкой. Электородвигатель поместите сбоку, тогда на него не будет попадать влага.

Итог

Такие дробилки для яблок, которые произведены исключительно своими руками, не имеют особого отличия от тех, которые производятся на заводах и продаются в магазинах. Стоит отметить, что если у вас есть старая стиральная машинка, то мотор можно не покупать, ведь его можно взять и из стирального аппарата. Как технически, так и внешне прибор идентичен другим.

Стоит также отметить, что данный измельчитель, который осуществляет свою работу от электричества, используется не только для производства сока, а и для производства вина. Сделанная своими руками дробилка для яблок, чертежи которой вы видели в нашей статье, всегда пригодится в хозяйстве.

Как сделать измельчитель для яблок своими руками? Чтобы выжимать сок из яблок или винограда с помощью пресса, нужна их предварительная обработка. Яблоки нужно измельчить, а виноград подавить. Ведь, чем выше степень измельчения, тем больше выход сока. Дробилку для яблок можно не только купить, но и сделать своими руками. Для этого достаточно инструментов, которые находятся в вашем гараже ну и конечно пригодится немного изобретательности. Измельчитель (дробилка) для яблок, фруктов, овощей и винограда работающая от дрели своими руками Это самый дешевый способ, так как не нужно покупать электродвигатель, заказывать у токаря детали и т. п. Измельчитель для яблок и винограда можно сделать из пластмассового ведра. 1) Пластиковое ведро Купите ведро на 20 литров. Пластмассовую крышку и ручку снимите - они вам больше не пригодятся. 2) Режущий нож Для изготовления ножа возьмите 3мм нержавейку и заточите ее на наждачном круге. По центру приварите трубку, а к конце трубки шестигранник, чтобы ось ножа можно было хорошо зажать в патроне. На обратной стороне ножа приварите кусочек металла, которые будет прорезать путь ножу вниз. (Смотрите фото) 3) Крышка Сделайте крышку из нержавеющей стали или фанеры с отверстием посередине. Сделаете на крышке зажимы, чтобы можно было фиксировать крышку на ведре. К крышке прикрутите 4 саморезами центрирующую втулку из фрикционного пластика. Крышку, сделанную из фанеру покройте лаком. 4) Площадка для ног К днищу ведра прикрутите площадку для ног, чтобы во время измельчения яблок ведро не прокручивалось. Площадку можно сделать из нержавейки или 10 мм фанеры. Фанеру покройте лаком. 5) Используйте только мощную качественную дрель, или перфоратор в режиме сверления. Чтобы упростить изготовление дробилки для яблок и винограда, вы можете купить в нашем интернет магазине такую дробилку целиком в сборе или заказать у нас самые сложные в изготовлении и поиске материалов детали (например, нож и втулку). Это очень удобно сделать при покупке пресса, так как все поместится в одну коробку и не нужно будет переплачивать за доставку 2 товаров. В итоге у вас получится готовый комплект для отжима сока. Останется только собрать измельчитель своими руками. Электрический измельчитель (дробилка) для яблок и фруктов на сок своими руками (1-ый вариант) 1) Измельчающий цилиндр Выточите деревянный цилиндр диаметром около 160 мм и высотой 160-180мм. Большой диаметр цилиндра необходим, чтобы яблоки не нужно было прижимать и подталкивать в процессе измельчения. Цилиндр сам будет их захватывать. Посередине проточите сквозное отверстие и вклейте вал(нержавеющий круг 10-12мм). В цилиндр вкрутите нержавеющие саморезы в шахматном порядке так, чтобы головки саморезов выступали на 7-8мм. Также цилиндр можно изготовить из нержавеющей трубы. Насадите подшипники на концы вала и прикрутите их к корпусу. Вал соедините с электродвигателем через шкивы и ремённую передачу. 2) Электродвигатель - Мощность двигателя 0,55 кВт - Частота оборотов 1400-1500 оборотов в минуту, - Чтобы его можно было подключать в обычную розетку, лучше взять однофазный двигатель. При работе с измельчителем обязательно использовать электрическую сеть с заземлением!!! 3) Корпус Корпус измельчителя сделайте из дерева или нержавейки таким образом, чтобы резервуар для засыпания яблок постепенно сужался к измельчающему цилиндру. Электрический измельчитель (дробилка) для яблок, фруктов своими руками (2-ой вариант) 1) Режущий диск Сделайте режущий диск из нержавеющей стали толщиной 1мм. Для этого вырежьте круг и насверлите в нем чередующиеся отверстия диаметром 8мм. Лучше всего конечно вырезать такой диск с помощью лазерной резки. Затем "выбейте" отверстия и заточите с помощью напильника или фрезы по металлу. Прикрутите с другой стороны диска 2 лопатки, которые будут выталкивать измельчённые яблоки наружу. 2) Корпус Сварите корпус из нержавеющей стали таким образом, чтобы при измельчении яблоки хорошо вылетали наружу, а сок не попадал на двигатель. Для этого можно использовать сальник или принцип "перевёрнутого стакана". 3) Двигатель - Мощность двигателя 0,18-1,3 кВт в зависимости от требуемой производительности - Частота оборотов 1400-1500 оборотов в минуту, - Чтобы его можно было подключать в обычную розетку, лучше взять однофазный двигатель. При работе с измельчителем обязательно использовать электрическую сеть с заземлением!!! 4) Опора двигателя 5) Сварите опору для двигателя или сделайте ножки, чтобы измельчитель был устойчивым при работе, а к выходному отверстию можно было поставить ведро для измельчённого сырья. Изготовление электрического измельчителя для яблок и винограда своим руками это довольно трудоемкий процесс, также нужно соблюсти все требования электробезопасности. Поэтому проще купить сразу готовый измельчитель для яблок. Мы являемся производителями оборудования для отжима соков и в нашем интернет магазине вы можете купить как компактный электрический измельчитель для собственной дачи, так и измельчитель фруктов для небольшой линии по производству натуральных соков прямого отжима. Если вы все таки решили сделать электрический измельчитель своими руками, то мы можем вам предложить купить у нас уже готовый режущий диск, втулку, корпус измельчителя или другие запчасти. Таким образом вы намного упростите себе задачу по изготовлению и сэкономите время. Чертежи дробилки для яблок и винограда своими руками, а также чертежи измельчителя для яблок и винограда своими руками являются интелектуальной собственностью компании " Apple Press Ltd.", поэтому в данной статье описанны только основные принципы изготовления. Читайте подробнее на нашем сайте.

Лето и осень - это пора созревания различных ягод, фруктов и овощей. У каждого, кто имеет собственный приусадебный участок, обязательно растут яблони разных сортов: «башкирская красавица», «антоновка», «шалопаевка», «ранетки» и так далее. И это неудивительно, ведь яблоки - очень вкусные и полезные фрукты.

В высокоурожайный год многие задумываются, что приготовить из такого большого количества плодов. Вариантов, конечно же, много. Кто-то готовит яблочный сок, вино, пюре, кто-то варит повидло, джем, варенье. Очень вкусной получаются пастила и Некоторые нарезают яблоки на кусочки и кладут в морозильную камеру.

Для выполнения любой описанной процедуры необходимо иметь специальные инструменты. Можно использовать просто ножик. А можно сделать уникальный самодельный аппарат, который облегчит процесс приготовления заготовок на зиму.

Измельчитель яблок своими руками

Для удобства нарезания яблок используется измельчитель. Можно использовать покупной прибор или кухонный комбайн. У особо умелых появляются идеи, как сделать измельчитель для яблок своими руками.

Сначала надо определиться, какая заготовка из яблок будет делаться. То есть насколько мелко нарезать плоды?

Обычно или цеху хранятся ненужные доски, брусочки, шурупы, саморезы и многое другое. Все это может пригодиться для того, чтобы сделать измельчитель яблок своими руками.

Дробилка для измельчения яблок из подручных средств

Из небольших по размеру ЛДСП делается емкость, куда насыпаются яблоки. Далее плоды перемалываются с помощью барабана, установленного внутри емкости. Барабан можно сделать из обрезков досок толщиной примерно двадцать пять миллиметров. Четыре такие доски склеиваются между собой. Получается брус размером сто миллиметров на сто миллиметров. Этот брус с помощью рубанка превращается в цилиндр. Барабан будет крутиться с помощью дрели или другого вращающего устройства. На барабан насажено определенное количество саморезов или гвоздей. Когда барабан крутится, данные саморезы начинают дробить яблоки. Также барабан можно сделать из круглой трубы небольшого диаметра.

Через какое-то время плоды полностью измельчены и готовы к дальнейшей обработке.

Для крупного нарезания яблок (для приготовления шарлотки или сушки) можно сделать измельчитель яблок своими руками из тонких железных пластин.

Для этого берутся пластины размером 1 см на 10 см. Закрепляются между собой в виде решетки или цветка. Тонкое лезвие пластин отлично нарежет яблоки на крупные куски.

Еще одна простая идея

Как мастерили измельчитель яблок своими руками в старину? Брали небольшое Туда клали вымытые яблоки. Для измельчения использовали специальную острую лопаточку наподобие современного ножа для шинкования.

Научившись делать измельчитель яблок своими руками, можно попытаться сделать и другие приспособления для удобства приготовления разных заготовок. Благо, что у всех имеются материалы для этого.

Для яблок (своими руками сделанный, конечно же, выйдет намного дешевле, чем покупной) значительно упростит работу на кухне. Ведь с помощью этого нехитрого приспособления можно измельчать не только яблоки, но и другие виды фруктов, овощей и ягод.

Самодельный измельчитель для яблок необходим тем, кто имеет большой яблочный сад, и желает без особых хлопот заготовить на зиму много полезного и вкусного сока. Изготовить устройство не так сложно, а мощность и функциональность ни в чем не уступает магазинным аналогам.

Самодельный аппарат сэкономит не только деньги, но и время.

Мелко нарезанное яблоко намного легче давить, да и сока оно дает в разы больше. Один из главных плюсов устройства — возможность получения однородной яблочной массы.

Помимо этого, аппарат обладает следующими преимуществами:

1. За короткое время позволяет переработать большое количество фруктов,
2. Безотходное производство: после переработки остается лишь немного жмыха,
3. Аппарат минимизирует физическую работу человека,
4. Практичность и надежность,
5. Можно переработать абсолютно любое количество яблок.

Самодельный же аппарат к общему списку добавляет такие плюсы, как:

• Минимальные затраты при изготовлении,
• Легкость ремонта и замены неисправных частей.

Изготовление измельчителя яблок

Из металла

Дробилка для яблок своими руками делается из материалов, которые есть практически в каждом хозяйстве, а для работ нужно не так много инструментов.

Изготовление лучше начать с изучения чертежей, их легко можно найти на специализированных форумах.

Чертежи помогут получить представление о креплении деталей, размерах, особенностях аппарата. Обычно дробилку изготавливают из дерева, металла или металла, но с деревянными деталями.

Первый шаг — берется лист металла, из которого на токарном станке делаются ступеньки для последующего крепления подшипников и стального вала. С помощью фрезерного станка с вала снимаются восемь граней, а затем болгаркой делаются небольшие насечки в форме треугольника на всей поверхности вала.

Корпус чаще всего делают из каркаса вертикальной стиральной машинки, с толщиной стенок не менее двух миллиметров. Нижнюю часть сторон необходимо немного выгнуть, чтобы остался небольшой зазор между стенками и установленным рабочим валом. Для лучшего крепления вала и его свободного вращения лучше использовать подшипниковый крутящий механизм, который имеется в любой циркулярной машине.

Следующий шаг — сварка из уголков или металлического профиля прочной рамы, и изготовление из досок основания. Нужно оно для того, чтобы можно было удобно поставить ведра для готовой яблочной массы. Когда рама готова, приступают к сборке пульта управления. Состоит он из тумблера пуска и остановки работы. Снизу к раме крепится рукоять и несколько роликов — это позволит легко передвигать аппарат. К верхним углам рамы болтами крепится каркас. Если использовать каркас устройства без опорной рамы, то под давлением яблок дно и стенки корпуса начнут деформироваться. Двигатель к корпусу крепят сбоку, и укрывают надежным кожухом.

В качестве двигателя можно использовать мотор от стиральной машинки или пылесоса.

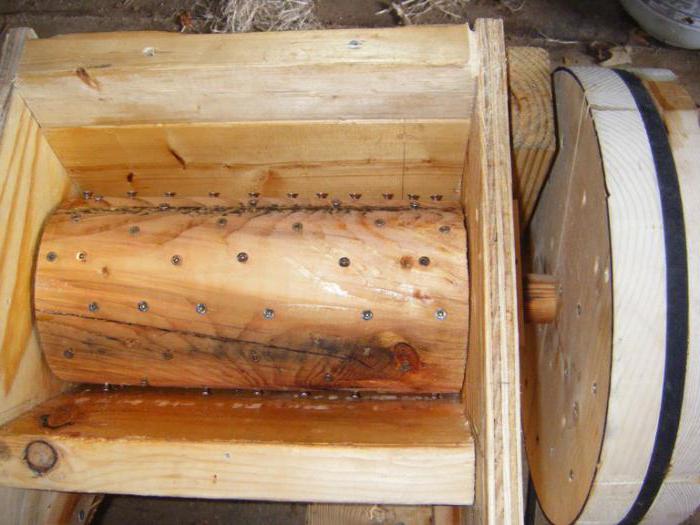

Из дерева

Деревянную модель собрать легче, чем металлическую.

Важный момент — дерево должно обладать водоотталкивающими свойствами. Бункер для загрузки яблок делают из трех горизонтальных и одной наклонной стенки. Такая конструкция позволит сделать более легкой засыпку яблок в устройство. Главный рабочий элемент деревянной дробилки — вал, который можно сделать из очень прочной древесины или металла. В вал вкручиваются винты — шляпки будут играть роль рабочих зубцов, которые и измельчают яблоки. Для увеличения производительности винты располагают по спирали.

Рабочую камеру также изготавливают из прочных досок. Размер камеры выбирается индивидуально исходя из планируемого количества яблок для переработки. Для большего удобства рабочую камеру устанавливают на специальную подставку на ножках. С одной стороны рабочей камеры вырезают отверстие для выхода готовой яблочной массы, под которое устанавливают емкость.

Привести в работу вал можно при помощи обычной дрели без сверла. Ось вращения выводится из рабочей камеры наружу и на нее насаживается кончик дрели. Такое устройство позволит валу вращаться с большой скоростью, что обеспечит хорошую производительность. Дробилка готова!

У домашнего яблочного сока масса поклонников. И не только потому, что он отличается ярко выраженными вкусовыми качествами, - свежий яблочный сок содержит витамины и питательные вещества. В магазинах свежий сок, как о нем говорят - настоящий, без химии и консервантов не найти. Единственный вариант - выдавить банку свежего сока самостоятельно. Но для этого потребуется специальное приспособление.

Преодолеть ряд трудностей по подготовке и обработке плодов поможет измельчитель для яблок и соковыжималка. С таким оборудованием на приготовление сока уйдет раза в три времени меньше, чем при ручной обработке.

Ознакомьтесь с преимуществами, характеристиками и процессом изготовления измельчителя в домашней мастерской.

Почему стоит обзавестись дробилкой

Названное приспособление можно без труда найти и приобрести в Интернете или в магазине, но настоящие умельцы конструируют дробилку своими руками, затратив в процессе изготовления минимум средств. Такое приспособление делается из подручных материалов.

Дробилка нужна для измельчения яблок на мелкие кусочки. Так яблоки будет проще давить, а выход сока увеличивается. Принято считать, что чем мельче масса, тем продуктивнее результат производства яблочного сока в домашних условиях.

Преимущества измельчителя

Дробилка универсальная обладает рядом достоинств:

1. На переработку яблок большого объема уйдет минимум времени.
2. Количество отходов сводится к минимуму. Из плодов выжимается весь сок, а на остатки уходит небольшое количество жмыха.
3. Конструирование домашнего измельчителя мало затратный процесс.
4. При обработке плодов в такой способ физические усилия сводятся к минимуму.
5. Небольшие партии яблок удобнее всего перерабатывать, что идеально для домашнего хозяйства.
6. Оборудование отличается практичностью и надежностью.
7. Если установка вышла из строя, починить ее можно самостоятельно, не прибегая к помощи мастеров, что существенно экономит средства.

Для конструирования дробилки для яблок в домашних условия используют стандартный набор инструментов. Специальный инвентарь здесь не понадобится. Кроме того, потребуются и материалы для изготовления устройства, а если под руками нет подходящих деталей, придется сделать закупку.

Измельчители бывают разнотипными:

• металлическими;
• деревянными;
• комбинированными.

Но главное, не из чего сделана установка, а как она справляется с функциональными задачами. Итак, давайте рассмотрим, как сделать дробилку своими руками.

Подготовка материала

Для работы приготовьте лист нержавеющей жести, d80 мм. В дальнейшем металл предстоит обработать на токарном станке и произвести из него ступени для выхода вала и под подшипники.

Конструирование зубчатого вала

Для изготовления используют фрезерный станок и снимают 8 граней. С целью повышения продуктивности работы установки, болгаркой на зубцах (по всей длине) делают треугольные надсечки.

Изготовление корпуса

Для основы подойдет корпус от старой стиральной машины с вертикальной загрузкой, а именно ее наружная часть, изготовленная из нержавейки с толщиной стенок до 2 мм. В процессе обработки заготовку разрезают на четыре части, получая по 2 торцевые и боковые части. Элементы складываются в одну конструкцию и прихватываются сварочным аппаратом. Перед тем как окончательно сварить боковые детали, металлические листы в нижней части немного подгибают, делая небольшой зазор между вращающимся валом и стенкой конструкции.

Для плавного вращения вал хорошо закрепляют, используя подшипниковые узлы, схожие с теми, что устанавливаются в циркулярках. Чтобы сделанная своими руками дробилка для яблок надежно стояла, ее крепят к опорной раме, для изготовления которой используют металлические уголки.

Для основания машины берут деревянные заготовки из прочной породы. Внизу размещают дощатую основу, на которую в дальнейшем ставится емкость для приема переработанной массы на выходе, которую в дальнейшем требуется поместить под пресс для яблок.

Совершенствование приспособления

Для удобства работы, натягивают ремень, который крепят при помощи специального болта для зажима и путем основного блока по направляющим.

К раме прикручивают ролики и рукоять, что позволяет легко транспортировать измельчитель.

Избежать изгибания корпуса дробилки для яблок удается посредством крепления к верхним углам рамы при помощи болтов.

Обратите внимание! Чтобы избежать разбрызгивания во время переработки яблок, позаботьтесь о том, чтобы посуда, в которую вы собираете пюре на выходе, была широкой. В процессе конструирования сделайте низкую раму, иначе переработанные продукты будут плюхаться в таз и разбрызгиваться по сторонам.

Сборка блока управления

Для этого понадобится специальная пускорегулирующая аппаратура. Не пугайтесь громкого названия - это кнопка, отвечающая за подачу команд: «включить» и «выключить».

Электродвигатель монтируется сбоку конструкции так, чтобы на него не попадала жидкость и брызги от перерабатываемых плодов.

Сделанная своими руками, дробилка из подручных материалов ничем не хуже от покупных моделей, а отличается только внешним видом. Кстати, иногда самодельные устройства показывают большую производительность и техничность, чем разработанные специалистами агрегаты.

Чтобы сэкономить на конструировании, можно даже не покупать мотор, а взять старый узел от стиральной машинки.

Применение установки, работающей от электродвигателя, позволяет крошить яблоки не только на сок, но и для приготовления вина.

Дробилка для яблок - незаменимая в хозяйстве вещь. Пропустив через измельчитель плоды только 1 раз, вы получите однообразную масса, а после повторной обработки - субстанцию, по консистенции напоминающую пюре. Домашней дробилке под силу яблоки любых сортов, даже самые твердые.

После этого переработанные плоды загружаются под пресс для яблок или в соковыжималку для получения фреша или сока.

Как ухаживать за домашней дробилкой

Если вам удалось сделать измельчитель, то самое сложное позади. Об уходе и чистке дробилки своими руками не беспокойтесь - это проще простого.

Главное правило эксплуатации приборов, контактирующих с пищевыми продуктами, - чистота агрегатов. После каждого измельчения тщательно промывайте поверхность устройства, очищайте и просушивайте даже в труднодоступных местах - это основные очаги скопления бактерий и плесени, которые не только приводят к скорой порче сока, но и опасны для здоровья человека.

Важно! Перед тем, как приступать к мытью, обесточьте дробилку!

Чтобы иметь возможность наслаждаться вкусным соком и летом, и в зимнюю пору, достаточно сконструировать домашнюю дробилку для яблок и научиться давить сок. Собрать такой агрегат довольно просто. Вы получите несомненные преимущества и заметно сэкономите средства.
