Для обеспечения нормального проживания жильцов в многоквартирном доме важно правильно рассчитать и обустроить его воздухообмен. Вот почему система вентиляции в многоквартирном доме относится к важным инженерным решениям, принимаемым еще на этапе составления проектной документации. От качества ее работы зависит здоровье людей, комфорт и уют, долговечность конструкций постройки.

Значение вентиляции для многоэтажной жилой постройки

Вентиляция в многоэтажке — это вертикальная конструкция, берущая начало в подвале

Под вентиляцией в многоэтажках подразумевается инженерная система. Начинается она в подвале жилой постройки, оканчивается над поверхностью кровли. Любые попытки изменить конструкцию шахт, провести перепланировку, демонтаж элементов вентиляции со стороны жильцов чреваты нарушением ее функциональности.

Главная задача любого типа воздухообмена – создавать нормальные условия для жизни и работы. При правильно организованной циркуляции потоки воздуха движутся из комнат по направлению к вытяжным устройствам на кухне и в туалете. Таким способом из квартир выводится отработанный воздух, насыщенный парами воды, газами, запахами.

Следует понимать, что в 9 этажном доме скорость движения воздуха по вентиляционному коробу будет отличаться от такой же, но пятиэтажной постройки. Именно поэтому проводится индивидуальный расчет параметров вентиляции для каждого жилого строения: скорость воздуха во всех квартирах должна быть достаточной в независимости от этажности.

Внимание! Если вентиляция в многоэтажном доме принудительная, то для бесшумной работы вытяжных установок предусматривается шумоизоляция. Корректировка поступающего воздуха с помощью заслонок, клапанов позволит сэкономить энергозатраты на его подогрев.

Варианты проектирования вентиляционной системы

Разработаны три унифицированных варианта схем, используемых в зависимости от особенностей воздухообмена.

• Естественная схема вентиляции в многоэтажном доме предполагает замещение отработанных потоков свежим воздухом методом естественной тяги. Она создается при перепаде давления в вытяжных воздуховодах.
• Комбинированный способ основан на принудительной подаче воздуха и удалении отработанного естественным путем. Или же приток осуществляется через форточки, щели, отверстия, а механическая вытяжная вентиляция удаляет его из помещения при помощи вентиляторов.
• Только принудительная система. Приточная вентиляция и удаление потока воздуха выполняется механическими устройствами. Она бывает двух типов: автономная и централизованная. В первом случае воздухообмен обеспечивается работой вытяжного вентилятора на входе в воздуховод, смонтированного на фасаде дома. Поступать воздух может и через приточные клапаны. Современное «ноу-хау» — обогрев (или охлаждение) непосредственно поступающего в квартиру воздуха через установленный здесь же рекуператор.

Централизованный принцип работы позволяет нагнетать и выводить воздух общей, расположенной на крыше дома вентиляционной камерой с приточными и вытяжными вентустановками. Причем, циркуляция воздуха происходит постоянно, независимо от метеоусловий условий и времени года.

Воздухообмен естественного типа: принцип работы

На примере панельных домов застройки прошлого века можно увидеть, как работает естественная вентиляция в многоквартирном доме. Она относится к бюджетному варианту в отличие от элитных построек, где действуют современные стандарты, используются новые технологии, применяются энергосберегающие материалы.

Устройство вентиляционного канала в старом доме -«сталинке»

Естественный тип вентиляции можно встретить и в кирпичном доме старого жилого фонда, где поступление воздуха происходит через щели притворов деревянных окон, дверей, а вытяжка осуществляется тягой внутри вертикального канала, с выходом над крышей или в чердачное помещение. Перекрытие приточного канала чревато прекращением воздухообмена по всей квартире. Врезка специальных клапанов в оконные конструкции, переточных решеток в двери решает проблему бесперебойной работы естественной вентиляции.

Устройство вентиляции в многоквартирном доме с отдельными для кухни, ванны и туалета вытяжными протоками – одна из схем вентиляции. Здесь из перечисленных помещений каждого этажа выходит на крышу отдельная шахта. При ее герметичности запахи не перетекают из соседних квартир.

Еще одна схема воздухообмена включает вертикальные каналы всех квартир, объединенные выходными концами в одном продольном коллекторе. Он располагается на чердаке, и уже через сборник воздух попадает организованно на улицу. Чтобы исключить потери давления в воздуховодах и увеличить тягу, места сочленений герметизируются, а на выходные концы каналов надевают трубы: достаточно добавить всего 1 м отрезка трубы и сориентировать его под наклоном к общей вытяжной шахте.

Наименее эффективный, но тоже имеющий право на существование способ заключается в сборе отработанного воздуха от каждой квартиры в воздухоотводную вертикально установленную вентиляционную шахту. КПД системы низкий, так как происходит перетекание запахов из помещений одной квартиры в другую.

Самые оптимальные и эффективные вентиляционные системы (принудительные) сегодня используются в домах современной постройки, где нагнетание и удаление воздуха происходит механическим путем. Особенность воздухообмена здесь в использовании энергосберегающих установок – рекуператоров. Как правило, нагнетающее свежий воздух устройство располагается в подвальном помещении или техэтаже. Дополнительно воздух очищается через фильтр-систему, подогревается или, наоборот, охлаждается и только потом распределяется по всем квартирам. На верхнем уровне (кровле) монтируется вентустановка идентичной производительности, полностью удаляющая все воздушные загрязнения.

Внимание! Наличие рекуператоров позволяет подогревать (охлаждать) воздух на подаче энергией, отнимаемой у уходящего из квартир воздуха.

Оценивая разные виды вентиляции, нужно отметить, что естественный воздухообмен не отличается высокой эффективностью, но и меньше всего засоряет вентиляционную шахту. Если в канале нет строительного мусора, то ее достаточно чистить 1 раз в несколько лет.

Вентилирование цоколя и подвала

Подвальные помещения считаются важным элементом всей вентиляционной системы. В цокольном пространстве берут свое начало центральные шахты. Обычно вид воздухообмена здесь – естественный. Сырой воздух выводится через общие каналы. На каждом этаже и в каждую квартиру он поступает через специальные отверстия.

Для постоянной подачи свежего потока в станках цоколя чуть выше поверхности земли (на высоте 0,2 м) равномерно по всему периметру основания дома обустраиваются продухи (0,05-0,85 м.кв.) В стандартных условиях эксплуатации зданий их число рассчитывается, исходя из размеров дома. Общая площадь таких отверстий должна составлять 1/400 площади жилой постройки. Это продуваемые отверстия. Заставлять их или насаживать вблизи фундамента зеленые насаждения нельзя.

Схема вентиляции в жилом доме будет эффективной в случае нормальной работы всех ее автономных звеньев. Любое непрофессиональное или намеренное вмешательство в вентиляционное обеспечение квартир административно наказуемо.

Описание:

От эффективности работы вентиляции зависит качество воздуха, которым мы дышим. Недооценка влияния воздухообмена на состояние воздушной среды в жилых квартирах приводит к существенному ухудшению самочувствия проживающих в них людей.

Естественная вентиляция жилых зданий

Е. Х. Китайцева , доценты МГСУ

Е. Г. Малявина , доценты МГСУ

От эффективности работы вентиляции зависит качество воздуха, которым мы дышим. Недооценка влияния воздухообмена на состояние воздушной среды в жилых квартирах приводит к существенному ухудшению самочувствия проживающих в них людей.

СНиП 2.08.01-89 "Жилые здания" рекомендует следующую схему воздухообмена квартир: наружный воздух поступает через открытые форточки жилых комнат и удаляется через вытяжные решетки, установленные в кухнях, ванных комнатах и туалетах. Воздухообмен квартиры должен быть не менее одной из двух величин: суммарной нормы вытяжки из туалетов, ванных комнат и кухни, которая в зависимости от типа кухонной плиты составляет 110 - 140 м 3 /ч, или нормы притока, равной 3 м 3 /ч на каждый м 2 жилой площади. В типовых квартирах, как правило, первый вариант нормы оказывается решающим, в индивидуальном - второй. Так как этот вариант нормы для больших квартир приводит к неоправданно завышенным расходам вентиляционного воздуха, в московских региональных нормах МГСН 3.01-96 "Жилые здания" предусматривается воздухообмен жилых комнат с расходом 30 м 3 /ч на одного человека. В большинстве случаев проектными организациями эта норма трактуется как 30 м 3 /ч на одну комнату. В результате в больших муниципальных (не элитных) квартирах воздухообмен может быть занижен.

В жилых зданиях массовой застройки традиционно выполняется естественная вытяжная вентиляция. В начале массового жилищного строительства применялась вентиляция с индивидуальными каналами от каждой вытяжной решетки, которые соединялись с вытяжной шахтой непосредственно или через сборный канал на чердаке. В зданиях до четырех этажей эта схема применяется до сих пор. В высоких домах для экономии места через каждые четыре - пять этажей несколько вертикальных каналов объединялось одним горизонтальным, от которого далее воздух направлялся к шахте по одному вертикальному каналу.

В настоящее время принципиальным решением систем естественной вытяжной вентиляции многоэтажных зданий является схема, включающая в себя вертикальный сборный канал - "ствол" - с боковыми ответвлениями - "спутниками". Воздух поступает в боковое ответвление через вытяжное отверстие, расположенное в кухне, ванной комнате или туалете и, как правило, в междуэтажном перекрытии над следующим этажом перепускается в магистральный сборный канал. Такая схема значительно компактнее системы с индивидуальными каналами, может быть аэродинамически устойчивой и отвечает требованиям противопожарной безопасности.

Каждая вертикаль квартир может иметь два "ствола": по одному осуществляется транзит воздуха из кухонь, по другому - из туалетов и ванных комнат. Допускается использовать один "ствол" для вентиляции кухонь и сантехкабин при условии, что место присоединения боковых ответвлений к сборному каналу в одном уровне должно быть выше уровня обслуживаемого помещения не менее чем на 2 м. Один или два последних этажа часто имеют индивидуальные каналы, не связанные с общим магистральным "стволом". Это происходит, если конструктивно невозможно подсоединить верхние боковые каналы к магистральному по общей схеме.

В типовых зданиях основным элементом системы естественной вентиляции является поэтажный вентблок. В зданиях, строящихся по индивидуальным проектам, вытяжные воздуховоды чаще всего выполняются в металле.

Вентблок включает в себя участок магистрального канала одного или нескольких боковых ответвлений, а также отверстие, соединяющее вентблок с обслуживаемым помещением. Сейчас боковые ответвления подключаются к магистральному каналу через 1 этаж, тогда как более ранние решения предусматривали подключение через 2 - 3 и даже через 5 этажей. Междуэтажный стык вентблоков является одним из самых ненадежных мест системы вытяжной вентиляции. Для его герметизации до сих пор иногда используется цементный раствор, укладываемый на месте по верхнему торцу нижележащего блока. При установке следующего блока раствор выдавливается и частично перекрывает сечение вентиляционных каналов, вследствие чего меняется их характеристика сопротивления. Кроме того, отмечались случаи негерметичной заделки стыка между блоками. Все это приводит не только к нежелательному перераспределению воздушных потоков, но и к перетеканию воздуха через вентиляционную сеть из одних квартир в другие. Использование специальных герметиков все же приводит к желаемому результату в условиях трудоемкости операции заделки при труднодоступности шва.

В целях сокращения теплопотерь через потолок верхнего этажа и для повышения температуры на его внутренней поверхности большинство типовых проектов многоэтажных зданий предусматривает устройство "теплого чердака" высотой около 1,9 м. В него поступает воздух из нескольких сборных вертикальных каналов, что делает чердак общим горизонтальным участком системы вентиляции. Удаление воздуха из чердачного помещения осуществляется через одну на каждую секцию дома вытяжную шахту, устье которой в соответствии со СНиП "Жилые здания" располагается на 4,5 м выше перекрытия над последним этажом.

При этом вытяжной воздух на чердаке не должен остывать, в противном случае увеличивается его плотность, что приводит к опрокидыванию циркуляции или снижению расхода вытяжки. У пола чердака над вентблоком устраивается оголовок, внутри которого, как правило, подсоединяются боковые каналы последнего этажа к магистральному. При выходе из оголовка в "стволе" воздух движется с высокой скоростью, поэтому к нему за счет эжекции подсасывается вытяжной воздух из боковых каналов последнего этажа.

Так как одни и те же вентблоки используются в зданиях от 10 до 25 этажей, то для 10 - 12-этажного здания скорость воздуха в магистральном канале при выходе на "теплый чердак" недостаточна для эжекции воздуха из бокового ответвления верхнего этажа. В результате этого, при отсутствии ветра или при ветре, направленном на противоположный для рассматриваемой квартиры фасад, нередки случаи опрокидывания циркуляции и задувания вытяжного воздуха других квартир в квартиры последнего этажа.

Расчетным для естественной вентиляции является режим открытых форточек при температуре наружного воздуха +5°С и безветренной погоде. При понижении температуры наружного воздуха тяга увеличивается, и считается, что проветривание квартир только улучшается. Рассчитывается система изолированно от здания. В то же время расход удаляемого системой воздуха является всего лишь одной составляющей воздушного баланса квартиры, в котором кроме него значимую роль могут играть расходы воздуха, инфильтрующегося или эксфильтрующегося через окна и поступающего или выходящего из квартиры через входную дверь. При разных погодных условиях и направлениях ветра, открытых или закрытых форточках составляющие этого баланса перераспределяются.

Кроме конструктивных решений самой системы и погодных условий - температуры и ветра - на работу естественной вентиляции оказывают влияние высота здания, планировка квартиры, ее связь с лестнично-лифтовым узлом, размеры и воздухопроницаемость окон и входных в квартиру дверей. Поэтому нормы плотности и размеров этих ограждений тоже следует считать имеющими отношение к вентиляции, как и рекомендации по планировке квартир.

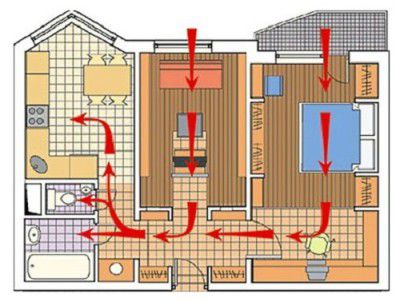

Воздушная среда в квартире будет лучше, если квартира обеспечена сквозным или угловым проветриванием. Обязательной эта норма по СНиП "Жилые здания" является только для зданий, проектируемых для III и IV климатических районов. Однако в настоящее время и для средней полосы России архитекторы стараются размещать в здании квартиры так, чтобы они удовлетворяли этому условию.

К входным дверям в квартиры СНиП"ом "Строительная теплотехника" предъявляется требование высокой герметичности, обеспечивающей воздухопроницаемость не более 1,5 кг/ч·м 2 , что практически должно отсечь квартиру от лестнично-лифтовой шахты. В реальных условиях добиться требуемой плотности квартирных дверей удается далеко не всегда. На основании многочисленных исследований, проводимых в 80-х годах ЦНИИЭП инженерного оборудования, МНИИТЭП"ом, известно, что в зависимости от степени уплотнения притворов дверей значения их аэродинамической характеристики сопротивления отличаются почти в 6 раз. Неплотность квартирных дверей порождает проблему перетекания отработанного воздуха из квартир нижних этажей по лестничной клетке в квартиры верхних этажей, в результате чего даже при хорошо работающей вытяжной вентиляции приток свежего воздуха значительно сокращается. В зданиях с односторонним расположением квартир эта проблема усугубляется. Схема формирования воздушных потоков в многоэтажном здании с неплотными квартирными дверями показана на рис. 1. Одним из способов борьбы с перетеканием воздуха через лестничную клетку и лифтовую шахту является устройство поэтажных коридоров или холлов, имеющих дверь, отделяющую лестнично-лифтовый узел от квартир. Однако такое решение при неплотных квартирных дверях усиливает горизонтальное перетекание воздуха из односторонних квартир, выходящих на наветренный фасад, в квартиры заветренной ориентации.

Формирование воздушных потоков в многоэтажном здании

Воздухопроницаемость окон жилых зданий по СНиП "Строительная теплотехника" не должна превышать 5 кг/ч·м 2 для пластиковых и алюминиевых окон, 6 кг/ч·м 2 - для деревянных. Их размеры, исходя из норм освещенности, определяются СНиП "Жилые здания", ограничивая отношение площади световых проемов всех жилых комнат и кухонь квартиры к площади пола этих помещений величиной не более 1:5,5.

При естественной вытяжной вентиляции окна играют роль приточных устройств. С одной стороны малая воздухопроницаемость окон приводит к нежелательному сокращению воздухообмена, а с другой - к экономии теплоты на подогрев инфильтрационного воздуха. При недостаточной инфильтрации вентиляция осуществляется через открытые форточки. Невозможность отрегулировать положение створок форточек вынуждает жильцов иногда использовать их только для кратковременного проветривания помещений даже при ощутимой духоте в квартире.

Альтернативным вариантом неорганизованного притока являются приточные устройства различных конструкций, установленные непосредственно в наружных ограждениях. Рациональное размещение приточных устройств в сочетании с возможностью регулировать расход приточного воздуха позволяет считать их установку достаточно перспективной.

Натурные исследования и многочисленные расчеты воздушного режима здания позволили выявить общие тенденции изменения составляющих воздушного баланса квартир при изменении погодных условий для различных зданий.

Варианты размещения аэромата

При понижении температуры наружного воздуха увеличивается доля гравитационной составляющей в разности давления снаружи и внутри жилого дома, что приводит к увеличению расходов инфильтрации через окна на всех этажах здания. Более существенно это увеличение сказывается на нижних этажах здания. Увеличение скорости ветра при неизменной температуре наружного воздуха вызывает увеличение давления только на наветренном фасаде здания. Наиболее сильно изменение скорости ветра влияет на перепады давлений верхних этажей высоких зданий. Скорость и направление ветра оказывают более сильное воздействие на распределение воздушных потоков в системе вентиляции и расходы инфильтрации чем температура наружного воздуха. Изменение температуры наружного воздуха от -15°С до -30°С приводит к такому же увеличению воздухообмена в квартире как и увеличение скорости ветра от 3 до 3,6 м/с. Возрастание скорости ветра не сказывается на расходе воздуха, удаляемого из квартиры заветренного фасада, однако при плохих входных дверях приток в них уменьшается через окна и увеличивается через входные двери. Влияние гравитационного давления, ветра, планировки, сопротивления воздухопроницанию внутренних и наружных ограждающих конструкций для зданий повышенной этажности выражено более резко, чем в зданиях малой и средней этажности.

В связи с установкой в здании плотных окон устройство только вытяжной системы оказывается неэффективным. Поэтому для подачи притока в квартиры используются как различные устройства (специальные аэроматы в окнах, имеющие довольно большое аэродинамическое сопротивление и не пропускающие шум с улицы (рис. 2), приточные клапаны в наружных стенах (рис. 3), так и проектируется механическая приточная вентиляция.

За рубежом получили распространение в жилищном строительстве механические системы вытяжной вентиляции, особенно для зданий повышенной этажности. Эти системы отличает устойчивая работа во все периоды года. Наличие малошумных и надежных в работе крышных вентиляторов (аналогичными вентиляторами оборудуются и шахты мусоропровода) сделало такие системы достаточно массовыми. Для притока воздуха в оконных переплетах устанавливаются, как правило, аэроматы.

К сожалению отечественный опыт применения общих для здания или стояка систем механической вентиляции связан с рядом проблем, о чем свидетельствовал пример эксплуатации в Москве десятков 22-этажных зданий серии И-700А. По состоянию воздушной среды в свое время они были признаны аварийными. Следствием конструктивных и монтажных дефектов, а также плохой эксплуатации (неработающие вентиляторы) является недостаточное удаление воздуха в целом из всех квартир и перетекание его из одних квартир по неработающей системе в другие. Отмечены и другие недостатки, связанные с плохой герметичностью систем и сложностью их монтажной регулировки.

В лучшем положении, с точки зрения эксплуатации вентиляторов, находятся квартиры с индивидуальными вентиляторами. К ним относятся квартиры ряда типовых зданий, где на последних этажах в индивидуальные вытяжные каналы устанавливаются небольшие осевые вентиляторы.

Большое число нареканий на работу систем естественной вентиляции сделало правомерным вопрос: а может ли такая система работать хорошо при различных погодных условиях? Ответ на этот вопрос было решено получить методом математического моделирования путем совместного рассмотрения воздушного режима всех помещений здания с системой вентиляции, позволяющим выявить достоверную качественную и количественную картину распределения воздушных потоков в здании и системе вентиляции.

Для исследования было выбрано 11-этажное одноподъездное здание, в котором все квартиры имеют угловое проветривание. Два последних этажа занимают двухуровневые квартиры. Площади окон и их воздухопроницаемость в здании соответствуют нормам так же как и воздухопроницаемость дверей (воздухопроницаемость окон 1-го этажа равнялась 6 кг/ч·м 2 , а дверей - 1,5 кг/ч·м 2). В лестничной клетке на всех этажах имеются окна. В каждой квартире расположено два "ствола" систем естественной вытяжной вентиляции, выполненной в металле. Все системы вентиляции были приняты такими, как они рассчитаны проектной организацией. Магистральные каналы предусмотрены одного диаметра по высоте. Диаметры боковых ответвлений также выполнены одинаковыми. Для боковых ответвлений подобраны диафрагмы, выравнивающие расходы вытяжного воздуха по этажам. Высота шахты над полом верхнего технического этажа возвышается на 4 м.

Расчетом определялись расходы воздуха, составляющие воздушный баланс каждой квартиры при различных наружных температурах, скорости ветра и при открытых и закрытых форточках.

Кроме основного вышеописанного варианта, были рассмотрены варианты с квартирными дверями, соответствующими воздухопроницаемости 15 кг/ч·м 2 при разности давлений в 10 Па и с окнами, обеспечивающими воздухопроницаемость 10 кг/ч·м 2 на первом этаже при наружной температуре -26°С.

Результаты расчета для квартиры с требуемым расходом вытяжки 120 м 3 /ч·м 2 представлены на рис. 4.

Рисунок 4а свидетельствует о том, что при нормативных окнах и дверях и закрытых форточках расходы удаляемого через вытяжную вентиляцию воздуха практически равны расходам инфильтрационного воздуха в течение всего отопительного сезона при ветре и при безветрии. Через квартирные двери практически нет движения воздуха (все двери работают на приток с расходом 0,5 - 3 м 3 /ч·м 2). Через окна наветренного и заветренного фасадов наблюдается инфильтрация. Расходы на верхнем этаже относятся к двухуровневой квартире, что и объясняет увеличенные значения расходов. Видно, что вентиляция работает достаточно равномерно, но при закрытых окнах нормы воздухообмена не выполняются даже при температуре наружного воздуха -26°С и лобовом ветре 4 м/с на один из фасадов квартиры.

На рис. 4б показано изменение расходов воздуха того же варианта ограждений в здании, но при открытых форточках. Двери по-прежнему изолируют квартиры всех этажей от лестничной клетки. При +5°С и безветрии воздухообмен квартир близок к нормативному с небольшим перерасходом на первых этажах (кривые 3). При температуре наружного воздуха -26°С и ветре 4 м/с воздухообмен превышает нормативный в 2,5 - 2,9 раза. Причем форточки наветренного фасада (кривая 1н) работают на приток, а бокового - на вытяжку (кривая 1б). Система вентиляции удаляет воздух с большим перерасходом. На этом же рисунке показаны расходы воздуха в теплый период года (температура наружного воздуха по параметрам А). Разность между температурами наружного и внутреннего воздуха 3°С. При ветре 3 м/с через окна одного фасада воздух поступает (кривая 5н), через окна другого - удаляется (кривая 5б). Воздухообмен достаточен. При безветрии (или при заветренном фасаде) все окна компенсируют вытяжку, которая составляет от 35 до 50% нормы (кривые 4).

Рисунки 4в и 4г иллюстрируют те же режимы, что и рисунки 4а и 4б, но при дверях с увеличенной воздухопроницаемостью. Видно, что вентиляция работает по-прежнему устойчиво. При закрытых форточках перетекание воздуха через квартирные двери незначительно, при открытых - в нижних этажах воздух уходит через двери в лестничную клетку, в верхних - поступает в квартиры. На рис. 4г расходы воздуха через двери относятся к вариантам 1 и 5. В вариантах 3 и 4 расходы воздуха через двери незначительны.

Варианты окон и дверей повышенной воздухопроницаемости при закрытых форточках приведены на рис. 4д. Расчеты показывают, что при воздухопроницаемых окнах инфильтрация обеспечивает вентиляционную норму воздуха только в самый холодный период года.

Заключение

В квартирах с двухсторонней ориентацией естественная вентиляция может работать хорошо большую часть года, если она правильно рассчитана и смонтирована. В жаркую погоду только воздействие ветра может обеспечить требуемый воздухообмен.

Современные нормы воздухопроницания окон заставляют задуматься о специальных мероприятиях по обеспечению притока наружного воздуха в квартиры.

Значительного улучшения воздушного режима жилых зданий можно добиться, если воздухопроницаемость квартирных дверей приблизить к нормативной. С одной стороны, норму воздухопроницаемости можно было бы даже несколько повысить, а с другой, необходимо дать подход к расчету требуемого сопротивления воздухопроницанию квартирных дверей. Сейчас невозможно подобрать двери, соответствующие норме, для зданий различной этажности и планировки с учетом климатических факторов.

Как может быть реализована — многоквартирном или частном? Что по этому поводу говорят действующие строительные нормы? Каких нормативов расхода воздуха стоит придерживаться при самостоятельном проектировании?

Как реализовать воздухообмен в частном доме? Попробуем разобраться.

Нормативные требования

Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».

Для удобства читателя сведем ключевые требования документов воедино.

Температура

Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.

• При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
• При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.

Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.

Полезно: вариативность требований связана с тем, что при низких температурах и увеличении теплопотерь точка росы (точка в толще ограждающей конструкции, где начинается конденсация водяного пара) смещается в сторону внутренней поверхности. Указанные температуры исключают промерзание стены.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.

Воздухообмен

Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?

Дополнительные требования

• Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

• Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
• При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
• При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
• Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
• Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.

Как это работает

Итак, мы изучили базовые требования к вентиляции жилых помещений. А как реализуется вентиляция в многоквартирных и частных домах?

Многоквартирные здания

Традиции

Традиционная для России и всего постсоветского пространства схема — естественная вентиляция, которая для воздухообмена использует разницу в плотности между теплым и холодным воздухом. Теплый вытесняется в верхнюю часть помещения и оттуда в вентканал; приток холодного в домах советской постройки обеспечивался за счет форточек для проветривания и неплотно пригнанных деревянных рам.

Оборудовалась по уже упомянутой схеме: в ванных, туалетах и в кухнях. Комнаты вентилировались приточным воздухом.

Поскольку собственный вертикальный вентканал для каждой квартиры — роскошь, непозволительная в многоэтажках, вентиляционные системы отдельных квартир стали объединяться вертикальными шахтами.

Шахты объединялись горизонтальным каналом, имеющим вывод на крышу и снабженным зонтом, защищающим его от осадков; отвод на каждую квартиру снабжался коротким вертикальным каналом — спутником, который предотвращал воздухообмен между квартирами.

В чем достоинства такой схемы:

• Простота строительства и, как следствие, минимальные инвестиционные затраты.
• Минимальные эксплуатационные расходы. В сущности, они сводятся лишь к редкой прочистке засорившихся вентканалов. Причина засорения — копоть от газовых плит и, реже, нарушения при строительных работах.

• Приток в помещение свежего воздуха непосредственно с улицы, без необходимости какой-либо промежуточной обработки.

Разумеется, не обошлось и без недостатков.

• На верхних этажах напор, обеспечивающий работу вентиляции, минимален. Отсюда — нередкие случаи пресловутого опрокидывания тяги в ветреную погоду.
• Длинный канал с шершавыми стенками (традиционные материалы шахты и отводов в квартиры — кирпич и бетон) обеспечивает высокое аэродинамическое сопротивление, снижающее эффективность вентиляции.
• Каналы зачастую негерметичны: для соединения их элементов используется цементный раствор, имеющий обыкновение выкрашиваться. Подсос воздуха дополнительно снижает тягу.

Современность

В последнее время при строительстве новых зданий все чаще реализуется схема с теплым чердаком. Как она выглядит?

Горизонтальные каналы, объединяющие несколько шахт, ушли в прошлое. Вместо них весь чердак превратился в камеру статического давления.

Важно: благодаря стабилизации высокой температуры в чердачном помещении решается одна из основных проблем верхнего этажа — холодный потолок. Как следствие, снижаются требования к отоплению.

Шахты объединены с горизонтальными отводами в единый блок промышленного изготовления. Тем самым минимизируется количество потенциально негерметичных соединений.

Выпуск из чердака устанавливается в каждой секции дома. Его объединение с машинным отделением лифта позволяет без нарушения архитектурного облика дома увеличить высоту выпуска до 2 метров от уровня кровли, тем самым дополнительно увеличивая тягу.

Зонты, защищающие шахты от попадания дождя и снега, ушли в прошлое: они вызывали некоторое падение тяги. Вместо них в основании шахты устанавливается поддон со стоком в канализацию.

Открывающаяся на крышу шахта приобрела квадратное сечение, что улучшило тягу в ветреную погоду вне зависимости от направления ветра.

Чердак, собранный из железобетонных плит, стал делиться на секции.

Тем самым решены две проблемы:

1. Потоки воздуха из разных подъездов не могут смешиваться. Их смешение при определенных условиях могло привести к тому, что тяга в одном канале усиливалась бы за счет другого канала.
2. Были соблюдены актуальные правила пожарной безопасности: несгораемая перегородка способна предотвратить распространение горячих продуктов сгорания при пожаре.

Что в результате?

• Работа вентиляции в целом стала более стабильной, независимой от силы и направления ветра.
• Аэродинамическое сопротивление канала-спутника увеличилось с 1 — 1,5 до 6 — 9 Па, что сделало воздухообмен в квартирах менее зависимым от этажа.

Нюанс: на двух верхних этажах тяга все-таки может оказаться недостаточной, поскольку каналы — спутники необходимой высоты просто-напросто негде разместить. Проблема полностью решается установкой в квартирах вытяжных вентиляторов: в этой схеме их работа уже не может привести к тому, что отработанный воздух из одной квартиры будет попадать в другую.

Принудительная вытяжка

Главная проблема любой схемы естественной вентиляции — ее зависимость от силы ветра.

Решение этой проблемы вполне очевидно:

1. Аэродинамическое сопротивление шахты искусственно занижается (например, установкой регулируемых клапанов).
2. Шахта снабжается радиальным вентилятором с системой шумоподавления.

Цена возросшей эффективности — некоторое увеличение эксплуатационных расходов и инвестиционной стоимости проекта.

Зарубежный опыт

Довольно любопытная схема вентиляции реализуется в многоквартирных домах немецкими строителями.

• Вытяжная вентиляция организуется через кухню и совмещенный санузел.
• Воздухозабор представляет собой общий канал, открывающийся в помещение несколькими небольшими отверстиями по его периметру и центральным клапаном, снабженным соленоидом и возвратной пружиной. Воздуховод имеет повышенное аэродинамическое сопротивление и камеру для глушения звука.

Как это работает:

• В дежурном режиме вытяжка осуществляется в ограниченном объеме.
• При включении света в санузле или принудительной подаче питания на кухонный клапан пропускная способность воздухозабора резко увеличивается; кроме того, включается принудительная вентиляция.

Частное домостроение

Выбор схемы

Выбор остановился на вытяжной вентиляции с принудительным побуждением и естественным притоком воздуха через подвал.

Мотивов было несколько.

• Вытяжная вентиляция подразумевает прокладку одного канала . Приточно-вытяжная — двух, что означает куда больший объем работ и ущерб для уже сделанного ремонта.

Стоит уточнить: в данном случае канал для отвода воздуха уже был. В этой роли выступил замаскированный строителями паз между ригелем, на который опирались плиты перекрытия, и наружной стеной. Нужно было лишь пробить отверстия для воздухозабора и организовать вытяжку на улицу.

• Расчет естественной вентиляции жилых зданий исключительно сложен; для этого используются либо сложные формулы, учитывающие много переменных, либо онлайн-калькуляторы, часто дающие недостоверный результат . У принудительной вытяжки производительность с минимальной погрешностью равна производительности вытяжного вентилятора.
• Воздухозабор из подвала (сухого и расположенного ниже уровня грунта) дал возможность сделать температуру приточного воздуха стабильной вне зависимости от погоды . Температура грунта ниже точки промерзания держится на уровне +10 — +14 градусов.

• Эксплуатационные расходы пренебрежимо малы . Приведем таблицу зависимости потребляемой вентилятором мощности от его производительности.

Реализация

Реализация схемы своими руками потребовала минимального расхода времени и средств.

• Приток воздуха организован в жилых комнатах. Отверстия в полу закрыты решетками с сетками для защиты от насекомых.

• Вытяжные решетки установлены в гипсокартон, закрывающий канал между ригелем и стеной.
• Из канала на улицу пробито отверстие, в которое установлена вытяжная труба с канальным вентилятором и зонтиком для защиты от дождя и снега. Труба запенена и зашпаклевана; вентилятор снабжен выносным выключателем.

Общие расходы составили около 1500 рублей. Уровень влажности в доме стабилизировался на комфортном уровне; температура зимой при выключенном отоплении составляет не менее +12С.

Заключение

Надеемся, что наш миниатюрный обзор способов организации вентиляции окажется полезным читателю.

Как обычно, видео в этой статье содержит дополнительные тематические материалы. Успехов!

На сегодняшний день в современном строительстве есть отросли, в которых проводятся исследования по усовершенствованию технологии сооружения, также улучшают качества при эксплуатации, не исключением является воздухообмен помещений в здании. Проблемы в этой сфере актуальны и решаются путем подбора кратности под систему вентиляции. Проводятся полномасштабные испытания и на основе их пишутся стандарты. Наиболее преуспевшей страной в этом деле является США. Ими был разработан стандарт ASHRAE, используя опыт других стран, а именно Германии, Дании, Финляндии, и свои научные разработки. На постсоветском пространстве также есть разработанный аналог такого документа. В 2002 году были разработаны АВОК стандарты «нормы воздухообмена общественных и жилых зданий».

Строительство современных сооружений проводится с расчётом повышенного утепления и большой герметичности окон. Поэтому оптимальный обмен воздуха очень важный в подобных случаях для выполнения санитарно-гигиенических норм и соответствующего микроклимата. Также важно не нанести ущерб энергосбережению, чтобы зимой в вентиляцию не вытягивало все тепло, а летом – прохладный воздух с кондиционера.

Чтобы определить расчет воздухообмена в помещениях, кроме больниц, был создан новый метод, который описан в издании ASHRAE 62–1–2004. Его определяется с помощью суммирования показателей значения свежего наружного воздуха, который подается непосредственно для дыхания, учитывая площадь помещения, припадающую на одного человека. В итоге значение получилось значительно ниже, чем поздней редакции ASHRAE.

Нормы воздухообмена в жилых сооружениях

При проведении расчета необходимо используют данные таблицы при условии, что уровень насыщенности вредоносных компонентов не выше норм ПДК.

Помещения	Норма воздухообмена	Примечания
Жилая зона	Кратность 0,35ч-1, но не менее 30 м³/ч*чел.	При расчете (м 3 /ч) по кратности объема помещения учитывается площадь помещения
	3 м³/м²*ч жилых помещений, при площади квартиры меньше 20 м²/чел.	Помещения с ограждающими для воздуха конструкциями требуют дополнительный вытяжки
Кухня	60 м³/ч для электрической плиты	Подача воздуха в жилые комнаты
	90 м³/ч для использования 4-конфорочной газовой плиты
Ванная комната, туалет	25 м³/ч из каждого помещения	Так же
	50 м³/ч при совмещенном санузле
Прачечная	Кратность 5 ч-1	Так же
Гардеробная, кладовая	Кратность 1 ч-1	Так же

В случаях неиспользования помещения для жилья показатели уменьшаются таким образом:

• в зоне проживания на 0,2ч-1;
• в остальных: кухня, ванная, туалет, кладовая, гардероб на 0,5ч-1.

При этом необходимо избежать попадания проточного воздуха с этих помещений в жилые, если он там присутствует.

В случаях, когда воздух, поступающий в помещение с улицы, проходит большую дистанцию до вытяжки, то увеличивается и кратность воздухообмена. Присутствует еще такое понятие, как запоздание вентиляции, что подразумевает собой отставание попадания кислорода снаружи до начала его использования в помещении. Это время определяется с помощью специальной диаграммы (смотреть на рисунок 1), учитывая наименьшие нормы обмена воздуха в вышеуказанной таблице.

К примеру:

• расход воздуха 60 м³/ ч*чел;
• объём жилья 30 м³/чел;
• время запаздывание 0.6 ч.

Нормы воздухообмена для офисных зданий

Нормы в таких зданиях будут значительно выше, потому что вентиляция должна эффективно справляться с большим количеством углекислоты, выделяемой сотрудниками офиса и находящейся там техники, убирать излишек тепла, при этом подавать чистый воздух. В этом случае не будет достаточно естественной вентиляции, использование такой системы на сегодняшний день не может обеспечить требуемые гигиеничные и воздухообменные стандарты. При строительстве используют герметично закрывающиеся двери и окна, также устройство панорамного остекления полностью ограничивает попадание воздуха снаружи, что приводит к застою воздуха и ухудшению микроклимата жилья и общего состояния человека. Поэтому необходимо проектировать и устанавливать специальную вентиляцию.

В главные требования такой вентиляции входит:

• возможность обеспечения достаточного объема свежего чистого воздуха;
• фильтрация и устранение использованного воздуха;
• отсутствие превышения стандартов по шумности;
• удобное управление;
• небольшой уровень энергопотребляемости;
• возможность вписываться в интерьер и иметь небольшие размеры.

В конференц-залах требуется установка дополнительных приточных устройств, а вытяжку нужно устанавливать в туалетах, коридорах и в залах для копирования. В офисах механическая вытяжка монтируется в случаях, если площадь каждого кабинета превышает 35 кв. м.

Как показывает практика, при неверном распределении большого потока воздуха в офисах с невысокими потолками создается ощущение сквозняка, и в таком случае люди требуют выключить вентиляцию.

Организация воздухообмена в частном доме

Здоровый микроклимат и хорошее самочувствие зависят во многом от правильной организации приточно-вытяжной системы в доме. Зачастую во время проектирования о вентиляции бывает забывают или уделяют мало внимания, думая, что одной вытяжки в туалете будет достаточно для этого. И зачастую воздухообмен организованы неправильно, что приводит ко многим проблемам и таит в себе угрозу для здоровья человека.

В случае, когда имеется недостаточный выход загрязненного воздуха, то в помещении будет большой уровень влажности, возможность заражения стен грибком, запотевание окон и ощущение сырости. А когда есть плохой приток, ощущается недостаток кислорода, большая запыленность и повышенная влажность либо сухость, это зависит от сезона за окном.

Правильно устроенная вентиляция и воздухообмен в доме выглядит таким образом как показано на рисунке.

Поступающий воздух в жилище должен пройди вначале через форточку или открытые створки окна, приточный клапан находится с наружной стороны стены жилища, затем, проходя через комнату, проникает под дверным полотном или через специальные вентиляционные отверстия и попадает в санузлы и кухню. Дольше выходит через систему вытяжек наружу.

Различается способ организации обмена воздуха в применении систем вентиляции: механической или естественной, но во всех случаях поступление воздуха происходит с жилых зон, а выходит в технических: санузел, кухня и другие. При применении любой системы необходимо обязательно устраивать вентиляционные каналы во внутренней части капитальной стены, это позволит избежать так званного опрокидывания потока воздуха, что значит обратное его движение до того, как указано на рисунке 2. По этим каналам отработанный воздух отводится наружу.

Для чего нужен воздухообмен?

Воздухообмен – это расход подаваемого наружного воздуха м3/час, что попадает в здание с помощью системы вентиляции (рисунок 3). Загрязнение среды в жилых комнатах происходит от расположенных в них источников – это может быть мебель, различная ткань, продукты потребления и жизнедеятельности человека, бытовые изделия. Также это случается путем газообразования от воздействия выдыхания углекислого газа человеком и других жизненно важных процессов организма, еще разные технические испарения, которые могут присутствовать на кухне от сгорания газа на плите и много других факторов. Поэтому воздухообмен так необходим.

Чтобы поддерживать нормальные показатели воздуха в жилищи, следует выполнять контроль за насыщенностью углекислого газа СО2 с помощью регулировки системы вентиляции с учетом концентрации. Но есть второй способ, более распространённый – это метод контроля воздухообмена. Он значительно дешевле и во многих случаях эффективнее. Есть упрощенный способ его оценки с помощью таблицы 2.

Но при проектировании механической системы вентиляции в доме или квартире нужно делать расчет.

Как проверить работает ли вентиляция?

Сначала проверяется работает ли вытяжка, для этого необходимо поднести лист бумаги или пламя от зажигалки непосредственно к решётке вентиляции, находящейся в ванной или на кухне. Пламя или лист должны отогнуться в сторону вытяжки, если это так, то она работает, а если такого не происходит, то канал может быть перекрыт, к примеру, забиться листьями или по какой-либо другой причине. Поэтому главная задача – устранить причину и обеспечить тягу в канале.

Вентиляция жилых зданий – один из ключевых пунктов в обеспечении комфортной воздушной среды для людей. Плохая циркуляция воздуха в доме может не только отрицательно сказаться на здоровье жильцов, но и потребовать растрат на дополнительные вытяжные системы. Действующие воздуховоды – это также один из главных пунктов обеспечения противопожарной безопасности. В этом материале мы объясним, как устроена вентиляция в многоквартирном доме и какие мероприятия могут увеличить эффективность её работы.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

• обеспечивать проникновение чистого воздуха в квартиры;
• вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к , расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

Самая удачная схема вентиляции в панельном доме – индивидуальная, когда каждая квартира имеет отдельный канал с выходом на крышу.

В этом случае вентиляционные шахты не соединяются между собой, улучшается , а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Расчёт вентиляции квартиры

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо .

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате. Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

• вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
• вентилятор в ванной - удалять влажный воздух;
• кондиционер - охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Количество приточного воздуха может превышать объёмы выводимого на 15–20%, но не наоборот.

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом. Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения.

Полная проводится специальной службой по запросу жильцов.

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.
