Устройство противоскольжения для автомобиля своими руками. Цепи противоскольжения своими руками делаем по инструкции

Содержание статьи

Главное по теме

Цепи противоскольжения - конструктивно представляют собой конструкцию из армированной проволоки или цепи, связанной так чтобы равномерно оплетала шину по всей окружности.Состоит такая конструкция из двух продольных тросов - внешнего и внутреннего, проходящих по окружности колеса, которые соединяются поперечными элементами или резиновыми "грунтозацепами”.

цепи противоскольжения бывают 3 видов:

цепи противоскольжения в виде лесенки;

цепи противоскольжения в виде ромба;

цепи противоскольжения в виде сотов.

Каждые обладают своими достоинствами и недостатками, но изготовить цепи противоскольжения в форме лесенки проще. поэтому и берем их за основу:

Цепи противоскольжения в форме лесенки состоят из продольных и поперечных ветвей, хвостовых ветвей, запорного гака, запорного крюка и запорного кольца. Соединение элементов цепи происходит при помощи связующих колец (рис.1)

Рис.1 Схема цепи противоскольжения (лесенка)

1 - поперечная ветвь, 2 - продольная ветвь, 3 - хвостовая ветвь, 4 - запорный гак, 5 - запорный крюк, 6 - запорное кольцо.

Материалы для изготовления

Цепь с диаметром прутка 4-5 мм - 15 метров;

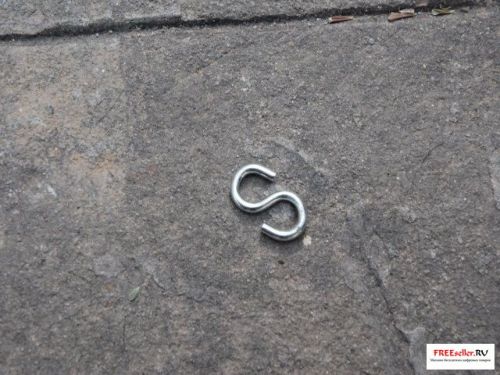

Крючки - 32 штуки;

Натяжное устройство - 2 штуки.

Изготовление

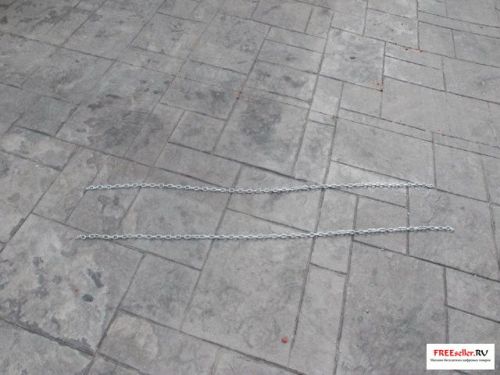

Нарезаем 4 куска цепи по 83 звена для продольных цепей.

Нарезаем 16 кусков по 13 звеньев для поперечных цепей.

Первую поперечную цепь закрепляем на 6-м звене продольных цепей, а все остальные, кроме последней на каждом 10-м звене от предшествующей, последнюю закрепляем на 12-м.

Крепим продольные звенья с поперечными с помощью крючков или колец.

После 4-й поперечной цепи, закрепляем отрезок из 5-ти звеньев на одну сторону, а на концы обоих продольных звеньев одеваем такие карабины диаметром 5мм.

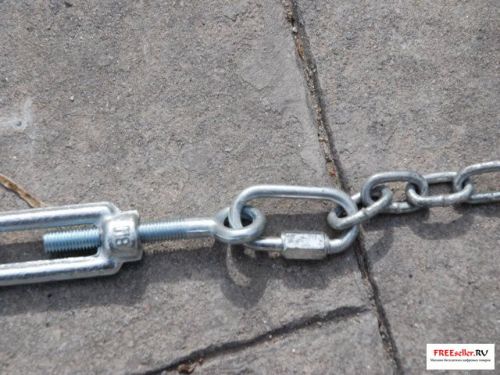

На ту сторону, где закреплен отрезок из 5-ти звеньев, на карабин закрепляем натяжное устройство.

На другой его конец закрепляем крюк.

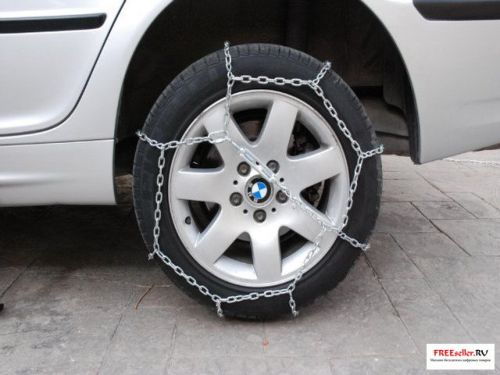

Одеваем цепи на колес.

Испытываем цепи, на своем автомобиле.....

Монтаж на автомобиль

Цепи противоскольжения монтируются на ведущие колеса автомобиля. Монтаж цепи противоскольжения можно производить двумя способами:

1 - без поддомкрачивания автомобиля;

2 - с поддомкрачиванием автомобиля.

Способ монтажа выбирает водитель в зависимости от навыков и дорожных условий. Монтаж цепей противоскольжения желательно производить до выезда на труднопроходимый участок дороги.

1-й способ - без поддомкрачивания автомобиля:

Тщательно расправить цепь противоскольжения (звенья цепи не должны быть перекручены);

Расстелить цепи противоскольжения на поверхности дороги и наехать на них ведущими колесами;

Автомобиль закрепить в положении, исключающем самопроизвольное движение по дороге;

Надеть цепи на шину таким образом, чтобы запорный гак (поз. 4) с запорным кольцом (поз.6) находились с наружной стороны колеса;

Зацепить запорный крюк (поз.5) с внутренней стороны колеса за одно из звеньев хвостовой ветви (поз.3);

Расправить поперечные ветви (поз.2) равномерно по окружности колеса;

Продеть запорный гак (поз.4) в одно из концевых звеньев хвостовой ветви (поз.3);

Повернуть запорный гак по направлению к запорному кольцу (поз.6);

Запорное кольцо завести в паз запорного гака;

При необходимости произвести дополнительную натяжку цепи (перецепить запорный крюк и гак за следующие хвостовые звенья).

Продольные и поперечные ветви должны плотно захватить шину. Снятие приспособления с колеса производить в обратном порядке.

2-й способ - с поддомкрачиванием автомобиля:

Под передние колеса автомобиля установить упоры;

Установить автомобиль на ручной тормоз;

Поддомкратить автомобиль, вывесив колесо над дорогой на высоту 20-30 мм;

Надеть устройство аналогично 1-му способу.

Если машина задумана не для штурма бездорожья, а для нормального движения требуется чистый асфальт, то обойтись без средств противоскольжения не получится.

В обозримой истории нет достоверных фактов первых случаев использования цепи противоскольжения для увеличения проходимости. Вероятнее всего, первые аналоги появились на грузовых автомобилях, работающих колонной в раскисшей грязи или снегу. А опытом применения цепей противоскольжения для грузовых автомобилей были попытки обматывать кусками цепей и тросов колеса тягачей и малотоннажных буксиров на дорогах Первой мировой войны. Разумеется, большинство того, что относилось к первым цепям противоскольжения, изготавливалось своими руками.

Сегодня немалая часть автолюбителей изготавливает различные варианты цепей противоскольжения своими руками, фиксирует процесс на видео и выкладывает в интернет.

Конструкции цепных приспособлений противоскольжения

Эффект увеличения проходимости автомобиля основан на увеличении сцепления шины колеса с грунтовым или снежным основанием, сделать его более надежным Звенья цепи выступают в качестве грунтозацепов с большой площадью охвата снежной или грязевой массы. С другой стороны, под весом колеса и машины давление звеньев цепи на поверхность дороги - лед, снег или раскисший грунт, возрастает в сотни раз, благодаря чему опорная поверхность уплотняется и сцепляется с колесом. Простое приспособление противоскольжения позволяет сделать движение автомобиля управляемым и увеличить тягу вдвое.

Рабочая зона цепи противоскольжения представляет собой ленту из соединенных между собой фрагментов по 15-20 звеньев, образующих ромбовидный, лестничный или диагональный рисунок. Более плотный рисунок может просто сделать приспособление неподъемным. В зависимости от конструкции, крепление ленты осуществляется двумя тросами или проволочными кольцами, стягивающими концы фрагментов по обе стороны колеса, тем самым обеспечивая крепление рабочей поверхности на протекторе шины. Для фиксации натяжения обычно используется рамочный замок или защелка. По-разному оценивается эффективность рисунка в противоскольжении.

Наиболее важные характеристики цепей противоскольжения:

• прочность звеньев, высокое качество металла и сварки, наличие защитного покрытия, способного сделать коррозию минимальной;
• сделать наименьшее количество манипуляций при монтаже, цепь нужно фиксировать закрытием одного или двух замков;
• отсутствие элементов, способных вывести из строя узлы подвески, суппорта или резину шины колеса.

Иногда для увеличения эффекта противоскольжения звенья могут сделать из прутка или проволоки не круглого сечения, а квадратного или прямоугольного.

Самодельные цепи противоскольжения

Если присмотреться к цепи противоскольжения на фото и внимательно изучить систему натяжения, становится ясно, как сделать цепи противоскольжения своими руками, особенно, если есть видео процесса изготовления. Проще говоря, необходимо сделать своего рода сетку из цепных отрезков по размеру шины, с механизмом натяжения системы. Обычно для изготовления вымеряют размеры боковин и поперечных отрезков с запасом в 1 звено и определяют длину троса, с помощью которого предполагается натянуть цепи на колесе. В самом простом варианте цепи можно использовать обычную хозяйственную цепь, с диаметром прутка не менее 5-6мм, с надежно сваренными звеньями.

В качестве натягивающего устройства используется пара болтов М10 или М12. В качестве бокового крепления можно сделать проволочную арку, а можно использовать тросик от привода ручного тормоза автомобиля, предварительно выполнив на концах петли для продевания натяжного болта. Иногда самодельные цепи противоскольжения изготавливаются из разных материалов, например, для фиксации и натяжения используются ремни из кевларовых и полиамидных волокон.

Отличия устройств противоскольжения, изготовленных промышленным способом.

В отличие от домашних вариантов, сделанных собственными руками, промышленные образцы вынуждены конкурировать на рынке, а значит, из нужно сделать более удобными и надежными за счет применения:

В качестве иллюстрации можно привести продукцию - классические цепи противоскольжения фирмы Рewag, одной из старейших в Австрии, или трекеры - цепи противоскольжения Mita. Последние устанавливаются в желоб протектора, крепятся индивидуально, все операции можно сделать одним ключом. Эффективность не хуже классического варианта, но стоимость комплекта весом в 9 кг примерно втрое дороже.

Одним из известнейших брендов являлись цепи противоскольжения Thule в классическом исполнении. В конструкции использован ромбовидный рисунок с наружной асимметрией, что дает возможность эффективно обеспечивать сцепление на льду. Монтирование на колесо осуществляется с помощью специального арочного приспособления и центральной алюминиевой стойки, обеспечивающих автоматическое натяжение фрагментов и быстрое снятие в несколько движений. Для предупреждения возможного повреждения диска дополнительно устанавливается защита из синтетического износостойкого материала.

Что лучше - цепи или браслеты противоскольжения

Кроме необычной идеи трекеров Мита, среди устройств противоскольжения особняком стоят браслеты цепи противоскольжения. Идея унитарного устройства, более дешевого, универсального и простого в использовании, давно требовала своего воплощения. В чем преимущества браслетной схемы борьбы с пробуксовкой.

Во-первых - универсальность и гибкость применения. Браслет легче одеть на колесо, можно легко регулировать количество установленных устройств, значительно меньше страдает резина колеса.

Во-вторых, они изготавливаются на основе высокопрочной резины, кевларовых волокон, износостойких полимеров и, как результат, значительно легче стальных цепных устройств. Браслет легче ремонтировать и обслуживать, шипованную высокопрочными металлокерамическими или твердосплавными шипами резиновую накладку проще отремонтировать, чем, если бы речь шла о цельнометаллической конструкции.

Среди недостатков браслетов можно отметить более высокую стоимость и опасность сделать крутые повороты на скорости более чем 20-25 км/ч, в любом случае, после преодоления снежных или грязевых преград их необходимо демонтировать.

Классические цепные устройства имеют более высокий срок службы, дешевле и тяжелее в применении. Для классического бездорожья это лучший вариант.

Цепи противоскольжения для грузовых автомобилей своими руками

Все, что позволяет бороться с пробуксовкой грузового автотранспорта, сделает его работу более надежной. Широкое применение нашли как обычные классические цепные приспособления противоскольжения, так и оригинальные идеи - автоматические цепи противоскольжения для грузовых автомобилей. Один из представителей автоматических устройств, ONSPOT VBG, управляется дистанционно, конструкция позволяет сделать подключение с помощью пневмопривода, управляемого с пульта в кабине водителя. Используется на скорости не выше 50 кмч. Эффективность работы автомата и его надежность несколько ниже обычных цепей противоскольжения для грузовиков, но автомат сделает применение более безопасным.

Для того, чтобы сделать цепное устройство противоскольжения своими руками следует:

• правильно измерить длину и ширину протектора колеса по окружности покрышки;
• сделать две заготовки кольцевых креплений для колес. Они будут располагаться по обе стороны диска. Одно из креплений выполняется разъемными с замком - для натяжения и фиксации цепей с наружной части колес. Второе крепление тоже разъемное, но вместо замка на концах заготовки кольца выполняются крючки, позволяющие замкнуть крепление в кольцо;
• нарезаем заготовки - 8-9 кусков цепей поперечных цепных сегментов и через последние звенья продеваем проволоку кольцевых креплений;
• для облегчения монтажа цепи противоскольжения своими руками один из цепных отрезков заменяем отрезком проволоки диаметром 7-8мм, выгибаем его в виде арки и привариваем концы к кольцевым проволочным креплениям.

Как одеть цепи противоскольжения своими руками

Одеть ее не представляет особой сложности, но требует труда, аккуратности и внимания. Прежде всего, цепь раскладывается перед колесом, замками на внешнюю сторону и крючками задней части цепи на внутреннюю сторону колеса. Наезжаем на устройство так, чтобы от конца разложенного приспособления вдоль следа до точки опоры колеса на снег или грунт было примерно 20-25см. Забрасываем оставшуюся часть цепной системы на колесо и аккуратно расправляем все элементы. Далее зацепляется крючок с внутренней стороны колеса и замыкается наружный замок. Если на цепи есть устройство регулировки натяжения, необходимо сделать все, чтобы увеличить натяжение и выбрать слабину.

Видео как установить цепи противоскольжения:

Каждому автолюбителю необходимо иметь в багажнике цепи противоскольжения. Они выручат в самых сложных дорожных условиях. Как сделать цепи противоскольжения своими руками и как их правильно использовать рассмотрим ниже.

Для чего нужны цепи противоскольжения

Антипробуксовочные цепи сделают из среднестатистического автомобиля вездеход повышенной проходимости. Они увеличивают сцепление автомобиля с любым дорожным покрытием. С такими цепями автомобилю не страшны любые преграды : ни грязная жижа, ни скользкий лед, ни высокие сугробы.

Главное достоинство таких устройств заключается в том, что их возможно применить в случае острой необходимости . Например, вы поехали на рыбалку. Сначала двигались по асфальтированной дороге, а затем съехали на проселок. Тут возникло неожиданное препятствие — дорогу размыло дождем. В этом случае просто достаньте пристегните их на колеса . Теперь можно ехать.

Всегда храните в багажнике машины данные устройства, чтобы применить их экстренной ситуации. Они пригодятся владельцам не только джипов и паркетников , но и обычных легковушек .

Осторожно: Используйте цепи в исключительных ситуациях, когда необходимо повысить проходимость автомобиля. Не пользуйтесь на постоянной основе подобными устройствами — это негативно сказывается на состоянии авто.

Виды цепей против скольжения по типу материала

В свободной продаже имеется оборудование против скольжения различных видов , также возможно сделать цепи на колеса своими руками. Различаются они по типам использованных для изготовления материалов и по характерному рисунку самих цепей.

Мягкие цепи

Мягкие цепи на колеса изготавливаются из резины, полиуретана и других пластмасс . Представляют из себя сетку, по всему периметру которой располагаются металлические шипы.

Самые популярные мягкие противоскользящие цепи производятся из полиуретана . Они обладают высокой стойкостью к износу и на разрыв, очень эластичны и устойчивы к воздействию химвеществ.

Резина по своим свойствам сильно уступает полиуретану.

Стоят довольно дорого , но зато эксплуатируются в городских условиях без ущерба дороге . К тому же скорость при движении с такими цепями на колесах можно держать довольно высокую — до 80 км/ч . Для сильного бездорожья и гололеда такие устройства не эффективны .

Жесткие цепи

Этот вид цепей производится из твердых материалов — стали, алюминия или титана. Недорого стоят, но очень надежны. Идеально подойдут даже для сильного гололеда и бездорожья. С классическими цепными устройствами не рекомендуется ездить быстрее 50 км/ч.

Браслеты противоскольжения

Такое оборудование отличается отсутствием продольных элементов . Браслеты крепятся поперек по всей окружности колеса на одинаковом расстоянии. Просты в установке, но менее эффективны на бездорожье.

Виды антипробуксовочных цепей по рисунку

В зависимости от узора переплетения звеньев цепи, различают несколько видов устройства. Их свойства отличаются , поэтому будьте внимательны при выборе.

Лесенка

Это две окружности из цепей, соединенных между собой поперечными отрезками . Получили такое название, потому что снаружи эти устройства очень похожи на лесенку.

Это самый недорогой и простой в изготовлении вариант цепей противоскольжения. Есть у них и некоторые недостатки :

• менее эффективны при езде по сугробам и грунту ;
• автомобиль передвигается «рывками» , а это перегружает трансмиссию;
• машину бросает в стороны поперек движению.

Ромб

В таких устройствах окружности из цепочек соединяются отрезками не по прямой, а по диагонали крест-накрест. Так получается характерный ромбовидный рисунок.

Такие антипробуксовочные цепи идеально подходят для передвижения по заболоченной местности или глубокому снежному покрову . Они очень прочные и обеспечивают хорошее сцепление с поверхностью.

Отлично подойдут для паркетников и внедорожных автомобилей . Во много раз повышают проходимость транспортного средства.

Лишены практически всех недостатков «лестничных» собратьев.

Соты

Такой рисунок получается в результате соединения шестиугольников из цепочек между собой по углам. По центру располагаются шестиугольники, а по краям пятиугольники. Такие устройства обладают всеми преимуществами ромбовидных , плюс добавляют еще большую поперечную устойчивость .

Материалы и инструменты для изготовления своими руками

Чтобы сделать цепи противоскольжения своими руками, потребуется :

• отрезок стальной цепочки необходимой длины (сечение не меньше 5мм);
• карабины или крючки для соединения поперечных отрезков (по 2 шт на каждый отрезок);
• болгарка;
• тиски;
• рулетка;
• устройство для натяжения цепи.

Делаем цепи противоскольжения своими руками

Чтобы изготовить самодельное цепное оборудование, необходимо выполнить следующие действия :

1. Измерьте рулеткой длину окружности покрышки. Отрежьте от цепочки 2 отрезка , равных этому измерению минус 20-30 см. Готовые отрезки, замкнутые в кольцо, должны лежать примерно на линии протектора шины. Соедините их в 2 круга при помощью карабинов.
2. Для поперечных отрезков измерьте расстояние между двумя кольцами из цепочки по внешней стороне покрышки (здесь нужно учитывать и длину соединителей).
3. Отрежьте нужное количество поперечных цепей — их должно быть не меньше 8 шт .
4. На концы полученных отрезков прикрепите карабины или крючки . Их можно сделать из армированной проволоки или воспользоваться звеньями цепочки, но обязательно закрепляйте сваркой.
5. Теперь прикрепите поперечные отрезки к окружностям на равном расстоянии.
6. Для регулировки натяжения нужно изготовить подходящую систему. Можно ее сделать из отрезка цепочки , дополнив регулятором с двумя винтами. Также возможно использовать пружины из металла или резиновые жгуты . На концы регуляторов тоже прикрепите карабины .
7. Лучше всего использовать 2 регулятора натяжения : с наружной стороны и с внутренней стороны колеса. При необходимости можно натянуть систему и одним регулятором.

На передне- и заднеприводных авто оборудование надевается только на ведущие колеса . На машинах с полным приводом «одевать в панцирь» необходимо весь комплект колес .​

Всем привет! Зимняя эксплуатация любого автомобиля приносит множество хлопот и проблем водителю, если он не проживает, конечно, где-нибудь в Таиланде или на Бали. А в наших широтах нередко лежит многосантиметровый слой снега, плюс гололед, мороз и так далее. В таких условиях нужно предусматривать разные приспособления, которые повысят сцепление с дорогой. Как сделать цепи противоскольжения своими руками, и что это вообще такое - разберемся далее.

Бывалые водители заблаговременно готовятся к зиме - кто-то попросту ставит , а кто-то старается обеспечить свое авто более надежными средствами противостояния скользкому покрытию. Многие приспособления стоят дорого или не обеспечивают качественный контакт колес с дорогой в гололедицу. В то же время, изготовление таких цепей не составит особого труда, а необходимые комплектующие можно найти в магазинах даже маленьких городов.

Для изготовления несложной конструкции потребуется запастись:

Из инструмента необходимо приготовить болгарку, тиски, набор гаечных ключей, молоток, отвертки. Для того, чтобы начать готовить стальной обвес в домашних условиях, следует знать размеры своих покрышек, или провести предварительные замеры. Потребуется знать значения диаметра и ширины каждого ската. Под каждую модель автомобиля индивидуально надо подобрать и поперечные элементы, так называемые грунтозацепы.

Как сделать цепи - читаем инструкцию

Теперь посмотрим, как сделать противоскользящие цепи, которые позволят поднять проходимость Вашего автомобиля. Алгоритм выполнения работ будет примерно следующим:

1. Болгаркой нарезаем поперечные и продольные элементы из приготовленной цепи.
2. Находим 6‑е звено и фиксируем на нем первый поперечный элемент. Сделать это можно сваркой или же болтами и крючками.
3. Через каждые несколько звеньев монтируем следующие поперечные элементы.
4. Для обеспечения хорошего натяжения всей конструкции на одном продольном элементе ставим отрезок, включающий 7–8 звеньев. Он придаст дополнительную надежность.
5. По концам продольных участков крепим карабины, диаметр которых должен быть не менее 5 мм.

Если заранее запастись всем необходимым инструментом и есть некоторые навыки пользования им, то операция по созданию цепей для легковых автомобилей не отнимет больше часа времени. Применение сварки даст возможность не пользоваться крепежными элементами, а это положительно скажется на общей конструкционной надежности. Теперь останется лишь установить собранные цепи на колеса автомобиля.

Проводить эту операцию лучше всего в условиях гаража. Понадобится поддомкратить транспортное средство, чтобы одеть на каждое из колес отрезок цепи. Чтобы облегчить одевание, надо выпустить часть воздуха из колеса. Если нет возможности применить домкрат, можно действовать и другим способом. Цепи выкладываются перед колесами так, чтобы нигде не было перекручиваний. Автомобиль наезжает колесом на конструкцию и ставится на ручной тормоз.

После этого цепь для внедорожников и других типов авто одевается таким образом, чтобы крюк с карабином располагались на внешней стороне покрышки. Карабинная муфта надевается снаружи на систему натяжения и фиксируется. По периметру автомобильного ската равномерно распределяются поперечные элементы и можно выполнять общую натяжку. Теперь можно завести двигатель и проехать несколько десятков метров. После этого производится окончательная подгонка и регулировка, чтобы цепь максимально плотно прилегала к колесу.

Некоторые водители упрощают конструкцию и ставят так называемые браслеты. В них нет продольных элементов, а только лишь поперечные. Для них требуется более скромный набор инструментов и до 5 метров стальной цепи. Они удобны тем, что не занимают много места в багажнике, зато всегда будут под рукой в зимнее время года.

Для тех, у кого остались вопросы по технической части сборки, советуем посмотреть видео на описываемую тематику. Если Вы любите улучшать свой авто самостоятельно, то для Вас есть целый блок статей начиная с самостоятельного изготовления и , до реализации . На сегодня будем прощаться с Вами. Не забывайте подписаться на обновления и рассказать о блоге своим коллегам и друзьям. Спасибо за внимание!

Всем привет, решили мы с отцом сделать цепи на колеса, так как бывает ездим с ним на рыбалку, вдруг пригодятся, да и зимой тоже могут пригодится. Цепи достались по наследству от бывших дворняжек)), ремень нашелся в гараже от классики.

…………………………………………………………………….

Взяли уголок 32 в нем прорезали болгаркой прорезь для ремня, ремень на всех браслетах пустили вдвойне прошили капроновой ниткой, дальше поставили болт восьмерку, на него втулку с шайбами и ремень также прошили, далее цепь толщина 6 , 12 звеньев вышло, последнее звено разрезали и вставили в дырки, в уголок и звено прихватили сваркой.

………………………………………………………………….

Для стягивания взяли болт 10. Уголки с нижней стороны закруглили чтобы при затяжке по резине не цеплялись. Уголки взяли такие чтобы они проходили между диском и суппортом. Замок как у покупных браслетов мне не захотелось ставить потому что по отзывам они ослабевают.

………………………………………………………………………………..

Уголок ни за что не задевает проверял даже на выкрученных до упора колесах. Браслеты можно поставить даже если колеса стоят прямо, но если вывернуть колесо в сторону, то удобнее. Ремни пришлось пару раз перешивать, потому что они немного вытягиваются. Проходимость пока не проверял нету грязи рядом(((.

……………………………………………………………………………………

…………………………………………………………………………………

И ещё хочу отметить один момент, теперь у всех автолюбителей появилась возможностькупить шины с доставкой в любую точку. Заходите на сайт выбирайте и заказывайте, индивидуальный подход к каждому клиенту.
