Установка сплит-системы своими руками. Как правильно установить кондиционер в квартире: схемы расположения Установка сплит системы в постниково

Климатическая техника призвана делать жизнь комфортной, обеспечивая прохладу в летнюю жару. Стоимость сплит-систем достаточно высока, а с учетом установки специалистами из сервиса оказывается неподъемной для рядовых потребителей. Сэкономить средства можно, если покупать кондиционер не в сезон, а монтаж выполнить самостоятельно.

Установка кондиционера своими руками

Установка сплит-системы своими руками происходит в два этапа: подготовка (выбор места, поиск инструментов, покупка расходных материалов) и монтаж. Работа выполняется в строгом соответствии правилам и техническим требованиям. Просчеты и ошибки монтажников – основная причина поломки климатической техники. До начала установки следует разобраться с устройством и принципом действия кондиционера.

Система состоит из двух блоков:

  • внешний (конденсатор) имеет компрессор, изменяющий агрегатное состояние хладагента;
  • внутренний (испаритель) с помощью вентилятора прогоняет воздух через теплообменник, охлажденный фреоном.

Блоки соединяет трасса из медных труб, по которой циркулирует хладагент.

Эффективность работы оборудования зависит от правильного размещения модулей кондиционера и качественной герметизации стыков и соединений трубопровода.

Краткая инструкция по установке сплит-системы своими руками включает следующие пункты:

  1. Выбор и подготовка места под монтаж внешнего и внутреннего модуля кондиционера.
  2. Инсталляция внешнего блока.
  3. Установка внутреннего блока.
  4. Прокладывание коммуникаций: магистраль для фреона, дренажный шланг, электрический кабель.
  5. Вакуумирование системы и пробный запуск.

Инструменты для монтажа

Установка кондиционера связана с монтажом блоков внутри и снаружи помещения и прокладкой трассы. Для работы понадобятся следующие инструменты:

  • перфоратор;
  • дрель;
  • слесарный набор (ключи, отвертки, уровень и другое);
  • вакуумный насос;
  • манометрический коллектор;
  • вальцовка;
  • труборез.

В процессе самостоятельного монтажа не обойтись без расходных материалов:

  • кронштейны и метизы для внешнего блока;
  • 2 медные толстостенные трубы с метражом равным длине трассы плюс запас 30 см;
  • электрический кабель сечением 1,5-2,5 мм2;
  • теплоизоляционные материалы в виде рукава для фреоновой трассы;
  • армированный скотч.

Выбор места для внутреннего и наружного блока

При выборе места для установки блоков соблюдают технические требования и обеспечивают возможности последующего обслуживания. С расположением внутреннего модуля особых проблем не возникает. Правила установки:

  • 15 см от потолка;
  • не ближе 150 см от крупных предметов, препятствующих потоку воздуха;
  • вдали от нагревательных приборов;
  • нельзя закрывать блок шторами и гардинами;
  • следует исключить попадание холодного воздуха на кровать и рабочее место.

Инсталляция внешнего блока требует учета большого количества факторов:

  • на первом этаже расстояние от земли не меньше 2 м;
  • модуль нельзя устанавливать на солнечной стороне, вблизи деревьев;
  • расстояние от задней панели до стены 15-20 см необходимо для отведения горячего воздуха;
  • опора должна выдержать вес наружного модуля.

Монтаж кондиционера своими руками выполняется не только около окна, но и на стене или парапете балкона. Для квартир высотных зданий это оптимальный вариант. Снижается риск получения травмы при монтаже, обслуживание не вызывает проблем. Балкон должен быть незастекленными или иметь широко открывающиеся рамы.

При выборе мест монтажа обязательно учитывается длина трассы. Не рекомендуется делать трубопровод более 7 м и меньше 3 м. Потребуется дополнительная заправка фреоном, увеличатся потери тепла. Оптимальный вариант разместить части кондиционера на одной стене или на соседних.

Монтаж внешнего блока

Внешний модуль кондиционера крепится с помощью металлических кронштейнов. Опорные элементы выбираются по весу и модели сплит-системы. Запас прочности должен превышать рекомендованную нагрузку в 2 раза. Надежное крепление с минимальной вибрацией возможно только на ровное основание. Нельзя устанавливать блок на утеплитель, фиксация выполняется к стене.

Предварительно выполняется разметка и сверлятся отверстия под дюбеля. Кронштейны крепятся по горизонтальному уровню. Блок фиксируется на опорах 4 болтами. В частном доме техника не подвергается опасности повреждения или хищения, а на первом этаже многоэтажного здания лучше установить антивандальную решетку.

Установка внутреннего блока

Монтажная пластина внутреннего блока предусмотрена в комплектации. На стене размечается место под крепеж. Предварительно проверяется отсутствие в этом месте электрических проводов. Пластина выставляется по горизонтали с помощью строительного уровня и надежно фиксируется к опоре. Блок закрепляется на монтажном элементе, проверяется его расположение в плоскости. Перекосы приведут к вытеканию конденсата с дренажного поддона.

После монтажа двух блоков с помощью перфоратора выбивается отверстие в стене под фреоновую трассу, дренаж и электрический кабель. Его диаметр не менее 45 мм. Обязательно формируется уклон в сторону улицы. Для защиты труб от повреждения внутрь отверстия вставляется гильза.

Подключение электропроводки

Рекомендуется прокладывание отдельного кабеля от распределительного щитка до кондиционера с установкой автомата. Выбирается медный провод, количество жил зависит от типа подключения: однофазное – 3, трехфазное – 5. Для маломощных моделей можно воспользоваться имеющейся розеткой. В документах кондиционера имеется электрическая схема, отображающая расположение всех элементов. До начала подключения ее тщательно изучают.

Между внутренним и внешним блоком прокладывается кабель, соединяющий модули. Он помещается в защитную гофрированную трубу. Концы жил зачищаются и крепятся к клеммам колодки. Отдельно обозначен провод заземления. Соединив блоки по схеме, проверяют работу прибора.

Прокладка фреоновой трассы и дренажа

Хладагент, отвечающий за отведение тепла, циркулирует в системе по трассе из медных труб. Материал продается в бухтах. Отрезается часть по лине магистрали с учетом запаса 20-30 см. Для работы используется труборез. Инструмент нельзя заменить ножовкой, срез будет шероховатым. Любая неровность труб провоцирует утечку фреона. Также существует вероятность попадания внутрь медной стружки. На время монтажных работ края изделий закрываются заглушками.

На каждую трубку надевается утеплитель в виде рукава из пенополиуретана или каучука. Стыки материала проклеиваются армированным скотчем. Теплоизоляция исключает образование конденсата. После утепления на трубы надеваются резьбовые фланцы. Дальше края изделий развальцовывают. Сложную процедуру, требующую опыта и специального инструмента, можно заменит готовым комплектом с трубами, развальцованными на заводе.

Коммуникации располагают двумя способами: скрытым или открытым. В первом случае по линии разметки от кондиционера до отверстия в стене вырезается штроба. Этот вариант оптимален на стадии ремонта, в другом случае не имеет смысла выполнять пыльную и трудоемкую работу. Трубы магистрали прокладываются по стене и скрываются за декоративным пластиковым коробом.

Самый простой вариант организации слива конденсата – выведение дренажного шланга на улицу. При невозможности осуществления процедуры жидкость направляется в канализацию. В этом случае устанавливается сифон, отсекающий неприятные запахи.

Монтаж дренажной трубы ведется с уклоном в сторону вывода влаги, не допускаются провисания и подъемы. Конец шланга должен находится в 60-80 см от стены, чтобы не размывать конструкцию.

Составные части коммуникаций соединяются в общий жгут с помощью скотча, в таком состоянии протаскиваются сквозь отверстие. Для соединения медных труб с сервисными штуцерами блоков используются гайки. При открытии портов подключения внутреннего блока выходит азот, это нормально. Накидные гайки закручиваются ключом, мягкий металл обеспечивает плотное соединение. Аналогичным способом подключаются трубы к внешнему модулю.

Вакуумирование системы

Процедура вакуумирования удаляет из системы воздух, частицы пыли и влаги. Для ее выполнения специальный насос подключается к внешнему блоку через манометрический коллектор. Процесс занимает 20-30 минут. После падения стрелки манометра до -1 Бар оборудование выключается. В течение 30 минут ведется наблюдение, если давление не меняется, система герметична и готова к заполнению фреоном.

Вакуумный насос – дорогостоящее оборудование, которое нет смысла приобретать для монтажа одной сплит-системы. Некоторые умельцы заменяют вакуумирование трассы продувкой азотом или фреоном. В этом случае остается влага, провоцирующая скорую поломку компрессора. Чтобы качественно выполнить установку, вакуумный насос берут на прокат.

Чтобы поставить кондиционер, как правило, нужно вызвать специалистов, которые по окончании монтажа оборудования выдадут вам документ, свидетельствующий о правильно проведенной работе. При установке же сплит системы своими руками вы теряете право на обслуживание по гарантии. Но, чтобы сэкономить финансы, многие домашние умельцы пытаются произвести монтаж кондиционера своими руками. При этом стоит учесть один момент: чтобы качественно соединить внешний блок системы с внутренним, а затем запустить агрегат в работу, потребуется приобрести довольно дорогостоящее оборудование . К тому же, установка сплит системы — довольно хлопотное дело, если проводить ее самостоятельно. Покупка оборудования целесообразна в следующих случаях:

  • вы планируете перенести один или несколько агрегатов на новые места;
  • если вы приобрели несколько агрегатов;
  • вы планируете в квартире серьезный ремонт, подразумевающий полный демонтаж, а затем обратный монтаж сплит-системы;
  • вы хотите помочь установить сплит систему своим друзьям или родственникам;
  • если вам пригодится этот набор инструментов, чтобы произвести ремонт автомобильного кондиционера.

В остальных случаях установка кондиционера в квартире своими руками нецелесообразна.

В стандартную комплектацию сплит-системы обычно входят такие компоненты.

Важно! Чтобы установить кондиционер своими руками и запустить его в работу, нужно дополнить стандартную комплектацию устройства.

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.


Без специального инструмента также не обойтись:

  • трубогиб (как пользоваться, показано на видео);
  • риммер-зачистка;
  • труборез (как им пользоваться, можно узнать из видео);
  • вальцовка (см. видео);
  • манометрический коллектор;
  • вакуумный насос.

Выбор места монтажа для внутреннего блока

Расположение внутреннего модуля должно быть таким, чтобы при его эксплуатации вы не испытывали дискомфорт от потока прохладного воздуха . Если посмотреть на следующий рисунок, то станет понятно без слов, какие существуют идеальные варианты установки кондиционера в квартире.

При размещении модуля над изголовьем кровати, поток холодного воздуха не будет попадать в зону отдыха и не принесет вред здоровью. Рабочее место рекомендуется расположить так, чтобы поток воздуха был либо сбоку, либо сзади. Если стол, за которым вы работаете, стоит под кондиционером в квартире или офисе, можно под феном установить специальный экран, чтобы направить поток вдоль потолка.

Требования к монтажу внутреннего блока

Существуют следующие правила размещения внутреннего блока кондиционера в комнате:

  • расстояние между феном и потолком должно быть не менее 15 см (некоторые модели устанавливают на расстоянии от потолка 20-30 см);
  • расстояние от установленного блока до стены справа или слева – не менее 30 см;
  • препятствие на пути потока воздуха должно находиться не ближе 150 см.

Иногда возникает вопрос: на какой высоте вешать внутренний модуль, если в комнате высокие потолки? В среднем, вешать кондиционер на стену можно на высоте 280 см от пола , как показано на рисунке.

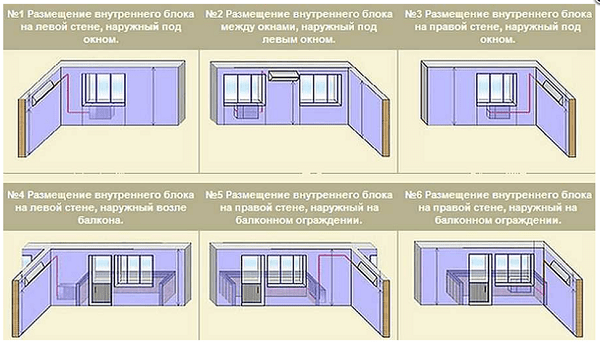

На следующем рисунке приведены примеры различных вариантов установки, наглядно показывающие, как лучше установить кондиционер.

Требования к монтажу наружного блока

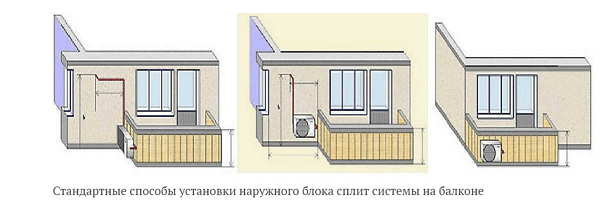

Внешний модуль агрегата принято ставить под окном, возле окна или на балконе. Если ограждение балкона достаточно прочное, то можно закрепить модуль и на нем.

Если квартира находится на первом этаже , то наружный блок требуется располагать на высоте не менее 2-х метров от земли, придерживаясь правила: наружный блок нужно монтировать немного ниже внутреннего, либо на одном уровне с ним.

При монтаже модулей сплит-системы следует помнить о значениях минимального и максимального расстояния между ними . Эти значения могут отличаться у разных производителей климатической техники. К примеру, для сплит-систем Panasonic минимальное расстояние между модулями может быть 3 метра, а для Daikin – от 1,5 до 2,5 метра.

Некоторые производители вообще не указывают минимальное расстояние. В таком случае, блоки можно разместить по принципу “спина к спине”.

Максимальная длина трассы между модулями обычно равняется 6 метрам. Допускается и больше, но в такой ситуации потребуется дозаправка фреоном , что влечет за собой дополнительные материальные вложения. Поэтому, если производится самостоятельная установка кондиционера, лучше не превышать обозначенные 6 метров.

Порядок установки

Порядок установки кондиционера, в том числе и инверторного кондиционера, подразумевает поэтапный монтаж всех его модулей и магистралей. Установку необходимо выполнять, следуя пошаговой инструкции, приведенной далее.

Правила установки кондиционера гласят, что на первом этапе потребуется установка внутреннего блока (фена) кондиционера. Для этого выполните следующие шаги.

  1. Чтобы правильно самостоятельно установить кондиционер, возьмите стальную монтажную рамку и приложите ее к стене в месте предполагаемого монтажа фена (с учетом всех расстояний, описанных выше). Важно, чтобы рамка для монтажа кондиционера была размещена строго по горизонтали (используйте строительный уровень).
  2. Наметьте места под крепления.
  3. С помощью перфоратора проделайте отверстия в стене и забейте в них пластиковые дюбели.
  4. Приложите пластину к стене и закрепите ее саморезами.
  5. Фен подвешивается на крепление (пластину) для кондиционера, после чего снова необходимо проверить горизонталь. Если допустить перекос кондиционера в комнате в обратную сторону от дренажного канала, то жидкость будет скапливаться в поддоне и стекать по стенам.

Подготовка коммуникационных каналов

Установка кондиционера своими руками продолжается подготовкой канала под магистраль. Чтобы вывести наружу трубки фреонового контура, питающие кабели и дренаж, необходимо в стене проделать отверстие соответствующего диаметра. Для этого используется перфоратор с длинным буром. Для свободного оттока конденсата на улицу, необходимо при сверлении стены сделать небольшой уклон.

Монтаж наружного блока

Установка внешнего блока кондиционера считается самым трудоемким процессом при монтаже сплит-систем. Сложности связаны с тем, что вес модуля может достигать 20-ти кг и больше, из-за размещенного в нем компрессора. Кроме этого, чаще всего внешний модуль устанавливается на большой высоте.

Для начала, сделайте разметку, используя уровень. После чего, с помощью перфоратора проделайте отверстия. Далее, в них вкручиваются анкерные болты, а сами кронштейны прикручиваются к ним гайками. После того, как кронштейны надежно закреплены, на них устанавливается внешний модуль.

При установке кондиционера, особенно наружного блока, вам потребуется помощь как минимум одного человека . Если модуль устанавливается на большой высоте, то установить кондиционер самостоятельно у вас не получится. Лучше воспользоваться услугами альпинистов, чтобы повесить данный модуль.

Наружный модуль крепится к кронштейнам с помощью болтов. Рекомендуется проложить толстую резину под лапки, чтобы уменьшить вибрацию.

Соединение блоков коммуникациями

Для продолжения монтажа сплит системы своими руками, необходимо соединить оба модуля между собой.

  1. В первую очередь, снимите защитные пластиковые крышки на клеммах внешнего блока. Воспользовавшись инструкцией, подключите к ним кабели управления и питания, которые идут от внутреннего модуля.

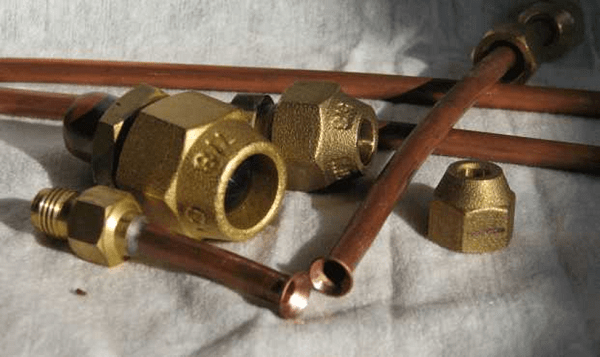

  2. Аккуратно, чтобы в дальнейшем соединить модули, произведите монтаж трассы вашего кондиционера, предварительно одев на трубки теплоизоляцию (концы фиксируются армированным скотчем). Чтобы в трубки не попал мусор, также заклейте их концы скотчем. Трасса крепится с помощью хомутов, привинченных к стене. После этого измерьте длину магистрали и обрежьте трубки, оставив запас в 10 см. Оденьте на них накидные гайки и завальцуйте концы. Используя риммер, снимите фаску. Прокладка трассы (магистрали) под кондиционер может проводиться как снаружи помещения, так и внутри, если по эстетическим соображениям запрещается размещать на фасаде здания какие-либо коммуникации.
  3. При помощи накидных гаек прикрутите трубки сначала к штуцерам внешнего модуля, затем – к штуцерам внутреннего.
  4. Закрепите дренажную трубку, используя пластиковые хомуты.

Ниже показана схема соединения модулей сплит-системы.

Вакуумирование

Без вакуумирования магистрали нельзя запускать в систему хладагент. Для этой процедуры потребуется наличие вакуумного насоса и манометрического коллектора. Насос подсоединяется к заправочному штуцеру через коллектор, как показано на рисунке ниже (вентили на коллекторе должны быть в положении «закрыто»), после чего он включается на 20-30 мин. для удаления из системы остатков воздуха.

После включения вакуумного насоса требуется открыть рукоятку, находящуюся под манометром низкого давления. Спустя небольшой промежуток времени, стрелка на манометре начнет падать и достигнет нуля, в пределах 30 секунд или больше. Время откачки зависит от длины магистрали и диаметра трубок. Положение стрелки на нуле означает, что в магистрали образовался вакуум.

Не следует отключать насос на данном этапе. Продолжайте вакуумирование еще около 30 мин. По прошествии указанного времени, вначале следует перекрыть краник на коллекторе, и только после этого отключите насос. Если краник не будет закрытым, произойдет подсос воздуха в систему.

Заполнение фреоном

Фреон запускается в систему без отсоединения шланга , подключенного к клапану сервисного порта. Если это сделать до запуска хладагента, в магистраль попадет воздух.

Чтобы в систему самостоятельно запустить хладагент, требуется, воспользовавшись ключом-шестигранником, неспешно открыть клапан, находящийся на жидкостном вентиле. После заполнения трассы хладагентом, можно открутить шланг, присоединенный к сервисному порту, находящемуся на газовом клапане.

Внимание! При отсоединении шланга, возможен выброс фреона, который способен обморозить руки и повредить глаза. Рекомендуется одеть защитные очки, а на руки — перчатки. Лицо требуется держать подальше от штуцера.

Откручивать штуцер с вентиля необходимо максимально быстро, чтобы уменьшить потерю фреона. Не стоит пугаться громкого шипения. Гайка при выходе хладагента может покрыться инеем. Не стоит прикасаться к ней без перчаток, чтобы не получить ожог.

Все места соединений для проверки утечки можно обмылить. После проверки закрутите все заглушки на клапаны вентилей, не прилагая больших усилий, но достаточно хорошо. Если закрутить их слабо, то возможно, что в зимний период произойдет утечка фреона.

После того, как вы убедились в герметичности магистрали, включите сплит-систему на некоторое время, после чего еще раз проверьте все соединения. На этом этапе установка настенного кондиционера считается завершенной.

Нужно ли разрешение

Люди часто спрашивают, нужно ли разрешение на установку сплит-системы, и можно ли устанавливать ее без согласования с властями? Исходя из практики, разрешение на установку кондиционера не требуется. Исключением могут быть случаи, когда потребуется согласовать установку климатического оборудования с властями, в зданиях, являющихся памятниками архитектуры или имеющими историческую, эстетическую ценность. В других случаях согласования для установки климатического оборудования не требуется.

Что нужно знать про установку сплит-системы

Проблема: Основная сложность, с которой сталкивается покупатель сплит-системы, – проблема правильного монтажа. Монтаж на 90% определяет качество и срок службы кондиционера. Если при монтаже допущены ошибки, то исправить их потом очень сложно.

  • Решение: Монтаж должны проводить специалисты, имеющие лицензию на установку кондиционеров, с соблюдением инструкции и с применением спецтехники. После монтажа в помещении не должно остаться ни мусора, ни пыли, ни коробок. Слово «кондиционер» прижилось только у нас в стране. Это фактически кусок словосочетания air-condition, что в переводе с английского означает «состояние воздуха». Кондиционер служит для поддержания нужной температуры и влажности в помещении. Вентилируя воздух, кондиционер очищает его, пропуская воздушный поток через специальные фильтры.

Сегодня мы поговорим об установке более современного вида системы кондиционирования воздуха – о сплит-системе. В чем же преимущества сплит-системы перед «обычным» кондиционером? Сплит-система не загораживает естественный свет, как «оконник», который врезают в оконную раму. Это первое отличие. Кроме того, она не зависит от системы общего кондиционирования дома, если таковая имеется (это когда один здоровенный блок стоит где-нибудь в подвале и гоняет воздух по всему дому). И отличается от «обычного» кондиционера тем, что состоит из двух блоков – внешнего и внутреннего. Если внутренних блоков более двух, то это уже называется «мультисплит-система».

Но давайте договоримся: для простоты изложения я буду рассказывать о сплит-системе, называя ее более привычным для нашего уха словом «кондиционер».

Сначала – ремонт, потом – сплит

Итак, сплит-система (от английского слова split – «расщеплять, раскалывать») состоит из двух отдельных блоков: внутреннего (испарителя) и наружного или внешнего (конденсатора). Блоки соединяются между собой электропроводами и двумя медными трубками, по которым течет хладагент (фреон). От внутреннего блока наружу отходит еще и пластиковая тоненькая трубочка (дренаж) – для вывода конденсируемой влаги. В идеале она должна подсоединяться к сливной (канализационной) трубе или к специальному резервуару, но часто ее выводят просто на улицу, и тогда капли воды падают на головы прохожим (о том, как правильно сделать дренаж, – см. дальше).

Принцип работы сплит-системы такой. Если помещение требуется охладить, то из теплообменника внешнего блока по одной медной трубке фреон поступает в теплообменник внутреннего блока. Там обдувается вентилятором, в результате чего из внутреннего блока выходит холодный воздух. Если воздух в помещении надо нагреть, то при помощи теплового насоса внешний конденсатор превращается в испаритель, а испаритель становится конденсатором. Кроме конденсатора и испарителя, в сплит-систему входит компрессор, который устанавливается во внешнем блоке. Основная функция компрессора – сжимать фреон для придания этому газу свойств, которые значительно повышают КПД кондиционера.

Внутренний блок работает практически бесшумно (у моделей «Дайкин» уровень шума некоторых внутренних блоков 28 – 31 дБ, а у «Мицубиси», когда двигатель включен на самой низкой скорости, – 26 дБ; такой же уровень шума создает летящая бабочка). А вот вентилятор и компрессор внешнего устройства могут «жужжать» и погромче.

Внутренние блоки по способу крепления бывают настенные и напольно-потолочные (напольно-потолочные называются так потому, что их можно прикрепить и к потолку, и к полу). Есть еще кассетные и многозональные внутренние блоки, но о них мы поговорим в следующий раз.

В квартирах чаще всего устанавливают именно настенные внутренние блоки. С помощью подвижных жалюзи настенного блока можно менять направление потока воздуха. Но мощность настенных блоков специально ограничена – иначе сильная струя холодного воздуха будет просто «сдувать» все на своем пути. Но если в помещении (например, в офисе) требуется более мощный кондиционер, устанавливают напольно-потолочный блок. Он позволит направить сильную струю вдоль стены или потолка и таким образом обеспечит равномерное распределение температуры в помещении.

Наш совет: если длина комнаты значительно превышает ее ширину, гораздо эффективнее установить именно напольно-потолочный кондиционер!

Сплит-системы различаются по мощности (холодопроизводительности) и дизайну. Выбор дизайна – на усмотрение покупателя. А вот насчет мощности нужно обязательно проконсультироваться со специалистом. При этом вам нужно знать:

  • 1. Площадь (объем) вашего помещения.
  • 2. Размеры окна, сторону света, на которую оно выходит.
  • 3. Наличие (отсутствие) жалюзи на окнах.
  • 4. Количество постоянно работающей техники, выделяющей тепло (телевизор, компьютер и др.).
  • 5. Число батарей отопления в комнатах.
  • 6. Количество людей, постоянно находящихся в помещении.
  • 7. Имеется ли принудительная вентиляция?

Еще совет: если на фирме, где вы хотите приобрести кондиционер, у вас об этом ничего не спросили, то лучше у них не покупать. Потому что есть опасность, что вам предлагают «типичное не то». В солидных фирмах перед продажей кондиционера консультант, как правило, выезжает на место предполагаемой установки аппарата, делает замеры и выясняет все нужные подробности. Потом все эти данные заносятся в программу, и только после этого компьютер подбирает оптимальную модель. Так, например, работают в фирме «Аэропроф», специализирующейся на кондиционерах «Керриер» (Carrier) (США), в фирме «Метеомаркет» (кондиционеры «Дайкин» (Daikin) и фирме «КлиматСС» (кондиционеры «Хитачи» (Hitachi)).

Что еще надо знать? СТАВИТЬ СПЛИТ-СИСТЕМУ специалисты советуют ДО или ВО ВРЕМЯ РЕМОНТА, а не после того, как все ремонтные работы уже проведены. Тогда не придется долбить и сверлить свежевыкрашенные и выровненные стены, чтобы проложить электропроводку для кондиционера и укрепить кронштейны для крепежа внутреннего блока. Можно, конечно, спрятать коммуникации в наружные короба, но это не украсит интерьер.

Мало того, работы по монтажу в свежеотремонтированной квартире стоят значительно дороже, особенно после евроремонта.

Теперь о других возможных «засадах». Очень часто ошибки начинаются еще при покупке кондиционера. Желая сэкономить, мы идем в ближайший магазин (а то и на рынок) и покупаем кондиционер. И что? И все: мы с ним один на один. В лучшем случае, внимательно прочитав инструкцию, беремся его устанавливать.

А между тем установка сплит-системы в квартире – совсем не то же самое, как установка холодильника или телевизора: дескать, принес домой, поставил в выбранное место, включил и – работает! С кондиционером такой номер не пройдет. Кондиционер требует грамотного монтажа. Тут как раз тот случай, когда на монтаже нельзя экономить. Чем лучше установили – тем дольше прослужит. Не случайно ведь монтажные работы составляют 18–30% от стоимости агрегата.

Помню, как один опытный и сдержанный на вид монтажник, отвечая на мой, вполне невинный вопрос: с чего начинать монтаж кондиционера, неожиданно заволновался и возопил: «Люди! Вы же все грамотные! К каждому кондиционеру дается инструкция на русском языке, в ней и монтаж, и правила эксплуатации расписаны «для дураков», по пунктам. Да прочитайте же вы ее, черт возьми, прежде чем совать руки! А еще лучше – зовите специалистов». И он, увы, прав.

Монтаж: с чего начать?

Схема монтажа сплит-системы

  • 1. Коммуникации (в штробе)
  • 2. Дренаж (в штробе)
  • 3. Канализация
  • 4. Сифон
  • 5. Электропроводка – к щитку (в штробе)
  • 6. Отверстие в стене, пробитое с наклоном 1–3°

Первый этап: проводится отдельная электропроводка

К любому, даже маломощному (1,5 кВт) кондиционеру необходимо провести отдельную электропроводку и поставить отдельный автомат в электрощите. Потому как старая проводка может не выдержать нагрузки и, не дай Бог, загорится. Если же отдельную проводку для кондиционера проложат специалисты-монтажники – возможность возгорания сводится практически к нулю.

Особенно будьте бдительны, если дом ваш старше 1990 года рождения. В старых домах проводка, увы, не рассчитана на нагрузки от использования мощного электрооборудования. Монтажники помнят случай, когда хозяин квартиры из-за кондиционера вынужден был заменить всю проводку: старая просто не выдерживала и постоянно выбивало пробки.

Второй этап: монтаж наружного блока

Для этого монтажники просверливают отверстия для кронштейнов, на которые потом устанавливають внешний блок.

Если вы ставите его на открытом балконе, то проблем нет: прикрепили болтами, ветерок его обдувает – и порядок (если балкон застеклен, то аппарату не будет хватать воздуха для работы и он скоро сломается). Если же хотите прикрепить блок на стену, то без прочных кронштейнов не обойтись. Причем они должны выдерживать вес, в несколько раз превышающий вес блока. На высоких этажах «наружник» монтируют с машины, снабженной раздвижной лестницей. Или вызывают альпинистов (если монтаж пойдет выше 5-го этажа). Такие вызовы оплачиваются отдельно и стоят от 60 до 150 долларов. А иногда требуются и техника в виде машины с пожарной лестницей-стрелой, и альпинист.

Если вы живете на верхних этажах, то наружный блок можно поставить на крышу. Но учтите, что разница между внутренним и внешним блоками по высоте не должна превышать 3–20 метров (в зависимости от марки кондиционера и модели).

Если же ваша квартира расположена на первом этаже, настоятельно рекомендую повесить внешний блок выше 1,8–2 метров над землей и «спрятать» его в клетку. А то могут и украсть. На одной из фирм нам рассказали историю. Пришел мужик и заказал только внешний блок. Менеджеры удивились: «А почему вы не хотите целиком сплит-систему». – «Да есть у меня внутри кондиционер, а вот наружный «ящик» вчера срезали. На первом этаже, под окном висел». Независимо от высоты, на которой «привинчен» внешний блок, надо сделать над ним металлический козырек. Это спасет блок от снега и сосулек, которые по весне имеют обыкновение падать с крыш, разбивая все на своем пути.

Вообще установка внешнего блока – ответственное дело. Если его слабо закрепить, он ведь может и свалиться… на кого-нибудь. В течение гарантийного срока ответственность за последствия этого несет фирма, которая установила кондиционер. А после – вы сами будете отвечать.

Чего нельзя делать с внешним (наружным) блоком?

Есть ограничения места для установки внешнего блока:

  • 1. Поверхность стены, на которую будет установлен блок, должна быть прочная (иначе под тяжестью блока она может разрушиться) и гладкая (иначе блок будет вибрировать и деформироваться).
  • 2. Нельзя перегибать трубки с хладагентом (фреоном) по несколько раз на небольшом участке и развинчивать их соединения (это приведет к утечке хладагента). Если трубки закрутились в кольцо радиусом менее 100 мм, то компрессору будет сложнее качать фреон.

Третий этап: установка внутреннего блока

Монтажники крепят шурупами к стене (если блок настенный) или потолку (если блок потолочный) специальные кронштейны и на них устанавливают блоки. После этого обязательно надо проверить прочность крепления (не шатается ли конструкция? При включении кондиционера не вибрирует ли?). Иначе рано или поздно вся конструкция может просто обрушиться вам на голову.

А вот для напольного блока специального крепежа не требуется. Он, как говорится, «пешком постоит». Надо только сразу выбрать для него место (при выборе места учитывайте, чтобы блок не дул на шторы или на стену и стоял подальше от источника тепла). И хотя блок не прикреплен к полу, но после прокладывания всех коммуникаций передвигать его с места на место уже нельзя.

Итак, внутренний блок нельзя устанавливать:

  • 1. …над источником тепла (например, над батареей). Иначе кондиционер будет работать на охлаждение «до потери пульса» и очень быстро выйдет из строя. Представьте, что вы открыли дверцу холодильника, и он будет остужать не только камеру, но и всю комнату. Он «заработается» и выйдет из строя к концу дня. То же самое произойдет с кондиционером. Кроме того, от тепла, исходящего от комнатной батареи, пластиковый корпус блока может деформироваться.
  • 2. …в помещениях, где постоянно работают приборы с высокочастотными электромагнитными колебаниями (например, дрель, сверлильный станок). Высокочастотные колебания могут «сбить» чип (процессор), установленный внутри кондиционера.
  • 3 . …непосредственно над кроватью или рабочим местом, иначе есть опасность постоянно простужаться или, хуже того, заболеть воспалением легких.
  • 4. …там, где будет затруднена циркуляция воздуха, например, за шторами и т.п. Расстояние до препятствия не должно быть менее 3 метров. Иначе кондиционер, который поддерживает заданную температуру автоматически, даст сбой. Охлажденный (или нагретый) поток воздуха из кондиционера отразится от препятствия и вернется обратно с той же температурой, с какой «вышел». Кондиционер решит, что работа проделана, нужный климат установлен и отключится. Именно так случилось у моих знакомых. Их кондиционер постоянно «путался в шторах» и отключался, не успев довести температуру комнаты до заданной. Пришлось вызывать специалистов и заново устанавливать систему.
  • 5. …с перекосом – тогда из него на пол будет вытекать вода (конденсат), которая по правилам монтажа должна отводиться по дренажной трубке в специальный резервуар (см. нашу справку о дренаже).

Четвертый этап: штробление стен или пола

Для того, чтобы соединить электропровода и фреоновые трубки между блоками кондиционера, монтажники пробивают желоба в стенах или на потолке (или как говорят установщики – нужно «проштробить магистраль»). Это делают в том случае, если вы хотите сделать скрытую магистраль. Иногда приходится «проштробить», например, не стены, а пол квартиры.

Не хотите штробить? Тогда можно спрятать провода в декоративные пластиковые короба (иногда короба убирают под плинтус). Но перед этим установщики должны будут соединить две медных трубки (для хладагента) и «концы» электропроводки между внешним и внутренним блоками. Проследите, чтобы монтажники сделали это с помощью соединительных фитингов. А в предварительно пробитое отверстие в наружной стене проложили «гидроизоляционный стакан» с соединительным шлангом.

После этого они должны провести так называемую вакуумацию коммуникаций, причем обязательно в течение 50 минут (именно за это время из коммуникаций выйдут «лишний» воздух и влага). Делается эта манипуляция обязательно с помощью специального оборудования.

Причем имейте в виду – для дренажной трубки, как правило, делают отдельную скрытую магистраль (в стене или под полом).

Пятый этап: проверка работы системы с помощью специальной программы

На этом этапе установщики должны включить сплит-систему (кондиционер), установив ее на тест-программу. Если все работает и корпус не вибрирует, значит, порядок. Работа почти закончена. Кстати, советуем каждый год самостоятельно проводить такую проверку работы системы (с помощью этой же тест-программы).

Шестой этап: уборка мусора

Должен предупредить: прокладка магистрали и прочие монтажные процедуры – это грязь, пыль и шум. Но хорошие монтажники (с лицензией на установку кондиционеров) приедут со специальными инструментами (включая металлоискатель для обследования стен на наличие арматуры и скрытых коммуникаций).

Кроме того, у монтажников должен быть пылесос и другие уборочные машины. С их помощью после окончания работ они должны самостоятельно убрать весь мусор. Если монтажники пытаются увернуться от «грязной» работы, строго потребуйте – «уборка территории» входит в оплату за установку кондиционера. Кроме того, с солидной фирмой можно заключить договор на профилактическое обслуживание сплит-системы. Тогда не придется, рискуя жизнью, высунувшись по пояс из окна, чистить наружный блок пылесосом или вызывать альпинистов на свои деньги. При заключении такого договора (в него входит и гарантийный ремонт), конечно, придется заплатить энную сумму, но, поверьте, оно того стоит. Кстати, спешим сообщить приятную подробность: фирма «Метеомаркет», продающая японские кондиционеры «Дайкин» (Daikin), по истечении трехлетнего срока договора на обслуживание бесплатно заменит ваш кондиционер на новый. Впрочем, если вас устраивает старый агрегат – можете не менять его лет 20. Фирма гарантирует его бесперебойную хорошую работу. Между прочим, в небезызвестном здании на Лубянке кондиционеры «Дайкин» (Daikin) стоят еще со времен «кукурузного генсека» Никиты Хрущева и до сих пор исправно работают.

Наружный блок необходимо регулярно очищать от пыли и грязи. Особенно тяжелый период наружного блока – время цветения тополей. Пух моментально забивает фильтры, и кондиционер (если его тут же не почистить) ломается. Конечно, можно почистить пылесосом, если не боитесь высоты. Но лучше не рисковать и вызвать «службу спасения кондиционеров» – то есть фирму по обслуживанию.

При температуре ниже –15°С кондиционер может отказаться работать «на тепло», и тогда понадобится низкотемпературное оборудование (тепловой насос, компрессорный обогреватель и даже обогреватель дренажной трубки). Кстати, в некоторые модели эти устройства уже заложены (см. таблицу).

Что сказали монтажники?

Опытные специалисты-установщики не советуют покупать кондиционеры «у кого придется», на рынке или с рук.

– Сколько раз бывало, проведут установку эдакие неграмотные ухари, а потом люди нам звонят, умоляют помочь, – рассказывал мне один опытный монтажник из весьма солидной фирмы. – Принесут, бывало, с собой такие горе-установщики медную трубку для фреона, а она без заглушек. Если заглушек нет, значит, внутрь попадет влажный воздух. А влажность недопустима для кондиционера: соединясь с внутренностями всей системы, образует кислоту, разъедающую механизм кондиционера изнутри! И вместо того чтобы исправно служить долгие годы, такой кондиционер уже года через три, понятно, отправляют на свалку.

Монтажники рассказали мне, что иной раз попадаются особо упертые заказчики, мол, «я плачу, делайте так, как говорю!». Как быть? Вот недавно был случай. Клиент распорядился установить наружный блок не со стороны улицы, а внутри квартиры, причем в детской комнате. Мотивировал это странным заявлением, что его дети, дескать, еще два месяца будут жить на даче. Все уговоры и аргументы монтажников, что наружный блок нельзя ставить в закрытом, а тем более – в жилом помещении, он проигнорировал. Понятно, что через два месяца упрямый покупатель вызвал монтажников переустанавливать все по новой.

Или вот случай. Клиент пожелал, чтобы внутренний блок дул прямо на кровать, а температура воздуха была бы 18°С. Ему пытались доказать, что будет холодно, кроме того, направленный поток холодного воздуха может вызвать простуду. «Нет! Не простужусь! Ставьте!» Делать нечего, поставили. На следующий день пришли, чтобы установить кондиционер уже в другой комнате, видят, а температура-то на том, вчерашнем сплите, установлена на 22°С.

– Что так? – спрашивают.

– Правда ваша, ребята, замерз я ночью.

Вообще, при правильной работе кондиционера человек не должен ощущать, что его что-то охлаждает или нагревает. Просто комфортно – и все! Как-то позвонил на фирму один товарищ, попросил приехать. Говорит: «Я его, правда, не у вас покупал». Ладно, поехали. Раскрыли блок, а там – дохлая крыса.

Вот такие дела. Отсюда вывод – мало купить и установить сплит-систему. Главное, чтобы вам это сделали профессионалы.

Наша справка

Оптимальная температура для жизнедеятельности человека + 21– 23°С.

Оптимальные параметры воздуха в зоне жилых помещений

Для кондиционирования помещения площадью 10 квадратных метров нужен аппарат мощностью 1 кВт, при условии, что высота стен не выше 3 метров.

Существует формула расчета холодопроизводительности (мощности):

Q(общ.) (избыточного тепла) = Q1+ Q2+ Q3,

  • 1. Избытки тепла в зависимости от объема помещения высчитываются по следующей формуле: Q1 = S x H x q(уд.), где S – площадь помещения (кв.м.), H – высота помещения (м); q(уд.) = 0,03 кВт/куб.м. – если в помещение не попадает прямой солнечный свет; q(уд.) = 0,035 кВт/куб.м. – среднее значение; q(уд.) = 0,04 кВт/куб.м. – если солнца в комнате много.
  • 2. Тепло от работающего оборудования Q2 составляет примерно 30% от потребляемой им мощности.
  • 3. Тепло от людей Q3 составляет 0,1 кВт на человека для офисных помещений и жилых квартир и 0,1 – 0,3 кВт для ресторанов, спортзалов и т.д. Мощность кондиционера выбирается ближайшей к полученному значению Q(общ.)

Порядок монтажа сплит-системы

1. Проводка отдельной электропроводки для кондиционера и установка отдельного «автомата» в распределительном щитке.

2. Монтаж внешнего (наружного) блока:

  • выбор места для его установки (не ниже 1,8–2 метров над землей, иначе могут украсть – бывали случаи);
  • установка поддерживающих кронштейнов (анкерными болтами);
  • укрепление внешнего блока на кронштейнах;
  • просверливание отверстия диаметром 5.0–6.0 см в наружной стене для соединительных коммуникаций (соединят внешний и внутренний блоки сплит-системы);
  • вставка в отверстие «гидроизоляционного стакана» (материал, из которого сделан «стакан», – ноу-хау монтажников); укладка в «стакан» соединительных коммуникаций.

3. Монтаж внутреннего блока:

  • выбор места (расстояние по горизонтали между внутренним и внешним блоками не должно превышать более 7–30 метров – в зависимости от марки системы);
  • установка поддерживающих кронштейнов;
  • укрепление внутреннего блока на кронштейнах.

4. Соединение проводов системы:

  • штробление стены или пола (для того чтобы спрятать коммуникации или укладка проводов в пластиковый корпус);
  • соединение проводов (медных для хладагента и электрических), идущих от внешнего блока, с внутренним блоком с помощью соединительных фитингов;
  • проведение процедуры вакуумации (в течение 50 минут, для удаления воздуха и влаги из коммуникаций с помощью спецоборудования).

5. Пробное включение системы:

  • проверка работы системы с помощью специальной программы.

6. Уборка помещения (силами монтажников).

Как должен быть устроен правильный дренаж?

Для этого установщики должны:

  • 1. Проштробить магистраль.
  • 2. Перекрыть воду в квартире.
  • 3. Просверлить в канализационной трубе отверстие.
  • 4. Плотно всадить в отверстие дренажную пластиковую трубку с сифоном. Слой воды в сифоне задержит запах, идущий из канализации.

Внимание! Дренажная трубка, по которой отводится накопившаяся влага, должна идти обязательно под наклоном 5–10 мм, чтобы был естественный сток воды. Если наклон сделать по каким-то причинам не удается, вам должны установить специальный насос для «принудительного отсоса влаги». Но! Такой насос не входит в комплект, и его нужно покупать отдельно. Покупка обойдется в 70 – 190 долларов, в зависимости от выбранной вами модели насоса.

Основные проблемы, возникающие при эксплуатации кондиционера

Проблема 1: Кондиционер дует прямо на вас, создавая ощущение сквозняка.

  • Решение: Надо включить функцию автоколебаний горизонтальных жалюзи (тогда сквозняк превратится в легкий ветерок) либо зафиксировать горизонтальные заслонки в более удачном положении. Если это не дает результата, нужно повернуть воздушный поток влево или вправо с помощью вертикальных воздушных заслонок. В большинстве кондиционеров эта операция делается вручную, но в некоторых моделях ее можно провести при помощи пульта.

Проблема 2: В жаркие дни кондиционер не создает необходимой прохлады, несмотря на то что работает постоянно.

  • Решение: В этом случае следует проверить, не засорились ли фильтры, закрыты ли окна и двери, не работают ли в помещении дополнительные нагревательные приборы (кипятильники или тостеры). Можно рекомендовать повесить на окна плотные белые жалюзи, хорошо отражающие тепло и свет, таким образом уменьшив теплопоступления через окна почти вдвое. Если и это не поможет, модель необходимо заменить на более мощную.

Проблема 3: С внутреннего блока сплит-системы капает вода.

  • Решение: Судя по всему, забился дренажный трубопровод. Чаще всего такая ситуация возникает, когда кондиционер с выведенным на улицу дренажным трубопроводом включают на охлаждение при минусовой температуре. В этом случае конденсат может превратиться в ледяную пробку. Чтобы этого избежать, необходимо подогреть дренажный трубопровод до +5 °С с помощью специального кабеля. Если же ледяная пробка все-таки возникла, то стоит подождать оттепели, а до того момента не включать систему на охлаждение.

Проблема 4: Ослабление воздушного потока.

  • Решение: Почистить воздушный фильтр. Это можно сделать с помощью пылесоса или промыть его мягкой губкой в теплой воде. Эксплуатировать кондиционер без фильтра не рекомендуется, поскольку он защищает не только ваши легкие, но и теплообменник внутреннего блока. При запылении последнего эффективность работы кондиционера падает.

Проблема 5: Обледенение внешнего блока при работе кондиционера на обогрев в условиях небольших отрицательных температур и высокой влажности.

  • Решение: Если кондиционер не оборудован системой автоматической разморозки, попробуйте включить его в режиме охлаждения. В этом случае внешний блок начинает отдавать тепло улице, нагревается и постепенно оттаивает.

Проблема 6: Преждевременный выход кондиционера из строя.

  • Решение: Во избежание этого не стоит эксплуатировать его при температурах ниже – 10-15°С. При более низкой температуре масло в компрессоре густеет, и его износ многократно увеличивается.

О вреде кондиционеров ходят разные слухи. Но в пресс-центре столичной СЭС нам сказали, что бояться тут нечего: при своевременной замене фильтров и при соблюдении правил эксплуатации никакого вреда сплит-система не таит в себе. По крайней мере, жалоб в санэпидемнадзор не поступало.

Предоставлено журналом MATERIAL

Установка кондиционера – довольно сложное мероприятие, которое требует если и не наличия опыта проведения подобных работ, то хотя бы основательной теоретической подготовки. Более чем в половине случаев проблемы с кондиционировани ем появляются по причине неправильно выполненного монтажа и ошибок в процессе подключения системы. Даже самый дорогой и современный прибор не сможет в полной мере реализовать свой потенциал, если его установка будет выполнена с нарушением технологии.

В состав традиционной сплит-системы входит внешний блок, который размещается за окном, и внутренний блок. В некоторых случаях устанавливается более 1 блока. Подобные комбинации известны как мультисплит-сист емы.

Каждый элемент системы выполняет свои функции. Так, наружный блок отвечает за конденсацию, внутренний же выполняет функции испарителя. Блоки соединяются при помощи магистрали из трубок и проводов. По трубкам циркулирует фреон. Также в состав системы входит дренажная трубка. Ее подключают к наружному блоку. Она отвечает за отвод влаги, конденсирующейся в процессе работы установки. По правилам эту трубку необходимо подключать к канализационной системе.

В продаже доступны системы кондиционировани я на любой вкус и запросы. Однако по своему составу и технологии подключения они практически не отличаются друг от друга.

Прежде чем приступать к установке блоков, нужно определиться с рядом важных моментов.

  1. Во-первых, определитесь со стороной света, на которую будет выходить конденсаторный блок.
  2. Во-вторых, вам нужно установить материал, из которого сделаны стены дома. В соответствии с этим моментом будет подбираться подходящий крепеж. Дополнительно определенные изменения в процесс монтажа системы вносит вес блоков.

Важно обеспечить возможность нормального доступа к блокам для выполнения профилактических работ и ремонтных мероприятий. Наружный блок должен быть защищен от атмосферных осадков, обледенения и прочих неблагоприятных воздействий.

При выборе мощности будущей сплит-системы принимайте во внимание эксплуатационные и другие важные характеристики жилья. Прежде всего, учитывайте ориентацию квартиры или дома по сторонам света. Также важное значение имеет количество людей, населяющих жилище, суммарная мощность электроприборов, количество радиаторов отопления, наличие прочих вентиляционных систем и устройств.

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

При наличии наружного утепления обязательно проследите за тем, чтобы кронштейны крепились не к теплоизоляции, а непосредственно к материалу стены.

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционны ми свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад , т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

Любые перекосы при установке внешнего блока недопустимы. На каждом этапе монтажа нужно проверять горизонтальность установки изделия при помощи строительного уровня. Отклонения от горизонтали приведут к нарушению циркуляции фреона или другого использующегося хладагента.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше. Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую.

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см. Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

Установка наружного блока связана с определенной опасностью, т.к. это все-таки высотные работы. Поэтому монтаж можно осуществлять исключительно при наличии необходимой страховки, либо же лучше и вовсе доверить его профессиональным установщикам.

Порядок установки внутреннего блока

Внутри помещения выполняется установка соответствующего блока и прокладка магистрали. Отдельное внимание нужно уделить процессу обустройства электропроводки. Бытовые кондиционеры потребляют порядка 2 кВт электроэнергии и более. Предварительно убедитесь, что проводка в вашей квартире или доме сможет выдержать подобную нагрузку. Если она на это не способна, проложите от щитка индивидуальную линию с отдельным предохранителем. Это защитит проводку от перегрева, а ваше имущество от возгорания.

Проложите магистраль от внешнего блока системы кондиционировани я до места расположения внутреннего блока.Магистраль можно прокладывать снаружи или внутри. При наружной прокладке она прячется в пластиковый короб, в соответствии же с внутренним монтажом магистраль нужно утопить в стену.

Внимательно отнеситесь к выбору места для размещения внутреннего блока. Чем сильнее блоки будут удалены друг от друга, тем менее эффективной будет работа системы и тем более высокими будут потери энергии.

Внутренний блок должен быть размещен так, чтобы возле него не было предметов, способных мешать нормальному току охлажденного воздуха. Техника, шторы и прочие предметы, находящиеся на одной высоте с блоком, должны быть удалены от него как минимум на 3 м.

Нельзя размещать блок непосредственно над радиатором отопления. Место монтажа должно быть таким, чтобы к установке можно было беспрепятственно добраться для выполнения ремонтных и профилактических работ. Расстояние между блоком и потолком должно составлять не менее 20-25 см. Не рекомендуется устанавливать кондиционер над техникой и мебелью.

Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека. В противном случае бронхиты и ангины не заставят себя долго ждать.

Внутренний блок может иметь настенную или потолочную конструкцию. Последние встречаются крайне редко. Однако вне зависимости от типа системы необходимо обеспечить максимально правильное и надежное крепление. Монтаж выполняется с применением кронштейнов и шурупов. Кронштейны в обязательном порядке проверяются на прочность.

После соединения наружного и внутреннего блока необходимо удалить влагу и воздух из магистрали. Этот процесс известен под названием вакуумация . Для откачки воздуха и воды используется специальное оборудование.

Последовательнос ть подключения кондиционера своими руками

Монтаж кондиционера выполняется в несколько этапов. Сначала прокладывается электропроводка. Далее устанавливается внешний блок системы. Технология требует, чтобы он размещался на высоте не менее чем 180-200 см от уровня земли. Данное требование актуально для владельцев частных домов и жильцов квартир, расположенных на первом этаже.

В наружной стене просверливаются отверстия для прокладки коммуникаций. Диаметр данных отверстий должен составлять 500-600 мм. Устанавливаются кронштейны, за счет которых будет обеспечиваться фиксация блока. В подготовленное отверстие вставляется специальный гидроизоляционны й стакан и выполняется прокладка непосредственно соединительных коммуникаций.

Далее нужно установить внутренний блок. Максимально допустимое расстояние между этими двумя элементами составляет 20 м. Оптимальным считается расстояние в 7-12 м. Конкретные рекомендации приводятся в инструкции к оборудованию, обязательно изучите ее до начала монтажа. Установите кронштейны и зафиксируйте внутренний блок системы кондиционировани я.

В завершении останется лишь проложить провода, за счет которых будет обеспечиваться функционирование системы. Смонтируйте короб. Он, как уже отмечалось, может быть внутренним либо внешним. Подключите электропровода и трубки для фреона. Выполните вакуумацию системы. Для этого используется специальное оборудование. Непосредственно процедура длится в среднем 45-60 минут.

После завершения вакуумации выполните пробное включение кондиционера. Профессионалы на этом этапе используют специальное программно-аппар атное оборудование. При его отсутствии хотя бы понаблюдайте за работой системы и состоянием электросети в течение некоторого времени.

Основные ошибки подключения и их устранение

Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

  1. Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами . Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.
  2. Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов. Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.
  3. Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.
  4. Важно выдерживать максимальную ровность установки блоков. При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированны й мастер.

Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

Удачной работы!

Видео – Как установить кондиционер самостоятельно

установка кондиционера своими рукамиКлиматическую технику устанавливают заблаговременно, до наступления жары. В некоторых случаях для экономии финансовых средств производится установка кондиционера своими руками. Главное условие – чётко придерживаться инструкции, работы производить в рекомендуемом месте. Неправильно подобранные детали могут спровоцировать поломку климатического прибора.

Принцип работы кондиционера, сплит-системы

Для формирования общего представления об организации внутреннего устройства, и перед тем устанавливать кондиционер, рекомендуем рассмотреть принцип работы системы. Климатическое состоит из 2-х равноценных блоков – компрессорного и испарительного. Они подключены друг к другу специальными переходниками, патрубками и трубками.

Испарительный узел устанавливается внутри жилого помещения, а компрессорный – снаружи. Высокопроизводительные и дорогостоящие модели оснащаются одним компрессором и несколькими внутренними блоками.

Хладагент под высоким давлением направляется в испарительную часть. Затем происходит расширение фреона, его постепенное закипание и парообразование. Именно этот холодный пар и поглощает теплоту воздуха. Климатическая установка работает с активным образованием водного конденсата, оседающего на специальном радиаторе. На завершающем этапе вода выводится из здания по специальной трубке.

В процессе работы компрессором откачиваются испарения фреона. Давление внутри блока повышается встроенным насосом. Постепенно хладагент под действием температуры из жидкого состояния переходит в парообразное. Плотный «туман» направляется в камеру конденсата для постепенного охлаждения (для этих целей используется небольшой вентилятор) и перехода в жидкое состояние. Затем круг замыкается и процесс зацикливается.

Эффективность и продолжительность функционирования дома, а также количество потребляемой прибором электроэнергии определяются интенсивностью эксплуатации агрегата, климатическими особенностями региона. Если в комнате около климатического устройства находится обогреватель, уровень потребляемой электроэнергии увеличивается, что чревато выходом аппарата из строя. Спровоцировать поломку может даже обычная пыль. Комнате предписана регулярная влажная уборка.

Соединительные муфты и стыки требуют герметизации в обязательном порядке дабы нивелировать вероятность испарения фреона или другого хладагента. Установка внешнего блока кондиционера выполняется таким образом, чтобы по уровню он находился ниже внутренней части агрегата. Наружный узел располагают в затемненном месте, вдали от солнечных лучей.

Установка кондиционера своими руками: инструменты – полный список

Установка систем кондиционирования – технически сложное, ответственное, а потому и дорогое мероприятие. В этом вопросе важны все аспекты – опыт, практические навыки, теоретическая база и наличие необходимого инструмента. Перечисленные факторы определяют скорость и качество монтажа. Проанализируем целесообразность использования инструментов, которыми комплектуется стандартный установочный набор.

С учётом области применения их делят на несколько функциональных групп.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

  • перфоратор;
  • «болгарка»;
  • дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Для бетонной стены дополнительно понадобится шлифмашинка, чтобы удалить металлическую арматуру, а также другие расходные материалы – диски, сверла, бита по бетону.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

  1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
  2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
  3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

Установка кондиционера своими руками: пошаговая инструкция

Монтаж кондиционера своими руками начинают только после приобретения и подготовки необходимого оборудования, инструментария и климатического оборудования. В первую очередь закрепляют на внешней стене наружный блок, после чего проводят внутренние работы.

На всех этапах крайне важно соблюдать технику безопасности, особенно, если речь идёт о высотках. Монтаж внешнего блока – один из самых важных и ответственных этапов.

Крепление наружного блока

Установка оконного в целом, и наружной его части, в частности, на стенах загородных домов не сопровождается никакими сложностями. А вот в случае с многоквартирными зданиями не всё так просто, место подбирают с особой тщательностью. Решая, где установить кондиционер, обратите внимание на участки с минимальной естественной освещенностью.

Существует несколько базовых правил:

  1. Наружный блок не должен портить вид из окна соседям по квартире.
  2. Для отвода конденсата используется небольшая трубка.
  3. Климатический прибор размещают таким образом, чтобы он находился в зоне досягаемости, т.к. оборудованию требуется периодическое обслуживание.

В 90% случаев блок закрепляют у северной или восточной стороны, под окном или в нижней части балкона. Это негласные правила установки кондиционера, обязательные в среде профессионалов. При их соблюдении дотянуться до наружной части климатического прибора не составит особого труда.

  • Места крепления кронштейнов проверяют строительным уровнем, а затем в стене подготавливают отверстия. Для надёжной фиксации используют анкерные болты.
  • Для соединения функциональных блоков проделывают 80 мм сквозное отверстие. Если есть такая возможность, то лучше сверлить отверстие между кирпичами, по шву.

По подготовленной ранее разметке устанавливают металлические кронштейны, ввинчивая болты максимально надёжно. Стандартный монтаж кондиционера осуществляется таким образом, чтобы между климатическим блоком и наружной стеной выдерживалось расстояние в 10 см. Зазоры заделываются на завершающем этапе, после подключения прибора.

Установка внутреннего блока

Установка кондиционера своими руками внутри помещения, с чего начать? В первую очередь необходимо обратить внимание на то, что внутренний блок категорически воспрещается крепить за шторами, около электроприборов, над обогревателями или батареями – все эти приборы зачастую становятся причиной выхода из строя блочного процессора.

Перед монтажом кондиционера следует тщательно проверить стену на предмет прокладки в ней отопительных, водопроводных труб, электропроводки.

Крепление металлической пластины из стандартных комплектующих для монтажа кондиционеров начинают только при условии, что участок для работ полностью свободен: расстояние от потолка – от 10 см, от угла стен – минимум 5 см. Две точки соединяют метром и отмечают горизонтальную линию. Внутренний блок устанавливается на закрепленную металлическую пластину.


Следующий этап монтажа кондиционера, а если быть точнее, его внутреннего блока – подготовка в стене отверстий для подключения коммуникационных шлангов, электропроводки, труб для отвода жидкого конденсата. Внутреннего пространства должно быть достаточно для свободного размещения всех элементов в стене.

Самостоятельная установка кондиционера невозможна без отдельной проводки для внутреннего блока. Для этого подойдёт проводка с сечением не менее 1.5 кв. мм. В обязательном порядке подключается отдельный автомат для климатического прибора. По завершению прокладки электропроводки, её подключают на вход щитка (индикатором можно точно определить «фазу» и «нулевой» провод).

Клеммы наружного и внутреннего блоков соединяются между собой многожильной проводкой (её просовывают в подготовленное в стене отверстие). Схема монтажа чётко описана в инструкции, которой комплектуется каждый климатический прибор. При самостоятельной установке кондиционеров в домашних условиях крайне важно, чтобы клеммы по наименованию совпадали с самими проводами. В противном случае существует опасность короткого замыкания.

Инструкция по прокладке труб

Стандартный комплект для установки кондиционера включает несколько медных трубок. Их аккуратно разрезают с запасом в 1 метр для изгибов. Трубки подготавливаются специальным инструментом – трубогибом, при его использовании металл не растрескивается, не образуется никаких вмятин. Правильная подготовка включает в себя и покрытие труб пенополиуретановыми шлангами, выполняющими роль теплоизоляции.

На концы трубки одевают специальные резьбовые фланцы. Следующий этап монтажных работ – качественная развальцовка медных трубок. Этот процесс выполняют предельно аккуратно, дабы исключить опасность образования канавок и микротрещин. На вальцовку гайка должна одеваться без каких-либо проблем. Что касается затяжки, то её выполняют специальным динамометрическим ключом.

Установка кондиционера своими руками продолжается: к штуцерам прикрепляют трубопроводы. Перепутать что-либо невозможно, т.к. у медных патрубков разное сечение и диаметры. Фланцы надёжно закручиваются на штуцерах, при этом соединение должно быть предельно плотным, но в то же время не стоит допускать пережатия трубки, её повреждения.

На завершающем этап монтаж систем кондиционирования сводится к подключению пластикового патрубка к армированному корпусу. Для надёжного крепления применяют термоусадочную трубку из комплекта поставки. Ставить дренажную трубку лучше на максимальной удаленности от основания стены.

Монтаж и установка кондиционеров будет неполноценным без размещения труб в специальном отверстии, проделанном в стене. Там их аккуратно и предельно точно выравнивают. Снаружи отводные и подводные трубки закрепляют хомутами для пущей надёжности. Около них размещают электропровод для подключения к наружному блоку.

В помещении отверстия задуваются монтажной пеной, как альтернатива – заполняются жидким силиконом. Установка кондиционера на балконе и в доме предполагает проверку конструкции на предмет герметичности мыльным раствором или велосипедным насосом. Мыльный раствор стирают губкой или тряпочкой. При обнаружении дефектов, резьбу затягивают туже.

Вакуумирование системы воздухообмена

Правильная установка кондиционера своими руками описана выше. Хозяин должен знать, что для удаления влаги, пыли и мельчайших частичек из климатического устройства, применяется вакуумирование системы. Его выполняют по факту завершения окончательной и качественной герметизации соединений, т.к. полностью избавиться от воздуха невозможно. Кондиционер с установкой подключают к вакуумному насосу, откачка воздуха занимает порядка 1 часа.

В систему закачивают фреон или другой хладагент. Резервуар на балконе заполняется при подключенном манометре или переходнике, поскольку необходимо строго контролировать давление в системе. После подготовки кондиционера, самостоятельно включается специальный автомат-разъединитель, а система переходит в тестовый режим. При равномерной и эффективной циркуляции воздуха отверстие в стене заделывают монтажной пеной с последующим декором.

Монтаж промышленных кондиционеров выполняется исключительно профессионалами, т.к. это дорогостоящие климатические комплексы для наладки которых требуется специализированное оборудование. Запчасти входят в стандартную комплектацию, ничего докупать не придется.

Теперь вы знаете, как самому установить кондиционер и в какой последовательности выполнять соответствующие работы.

Установка кондиционера своими руками: секреты профессионалов

Схема установки оконных кондиционеров предусматривает возможность монтажа в зимний период. Вот только придется довольствоваться не слишком комфортными условиями. В магистраль не должна попасть вода или снег. Ставить и закачивать хладагент лучше при плюсовой температуре за окном (при минусовых температурах сальник зачастую выходит из строя, поскольку он резиновый).

Для установки кондиционеров вовсе не обязательно вакуумировать систему. Гайка к медной трубке привинчивается не до конца, затем приоткрывается клапан управления, находящийся у толстой трубки. Под давлением воздух вытеснится фреоном, и необходимо будет быстро затянуть гайку.

Данный способ неправильный, поскольку качество и герметизацию системы проверить невозможно. Установка промышленных кондиционеров по этой технологии не проводится.

Ниже представлена подробная видео инструкция, где продемонстрированы основные этапы монтажа климатических систем своими руками.
