Изготовление межэтажных лестниц для коттеджей – это занятие не из простых. Для этого нужно знать множество нюансов строительства, иметь опыт в этой сфере, поэтому по возможности рекомендуется обратиться в компанию, специализирующуюся на данном вопросе. Если есть желание сделать межэтажную лестницу самостоятельно, то для начала обязательно нужно изучить актуальную информацию, ознакомиться с красивыми примерами уже готовых проектов, спланировать собственное сооружение и создать его.

Типы и элементы сооружений

Как известно, лестница служит для того, чтобы перемещаться с одного яруса здания на другой. Есть лестницы, позволяющие попасть с улицы в дом, а есть такие, что предназначены для перехода с первого этажа на второй или со второго на третий. Как правило, межэтажные лестницы внутри частных домой встречаются только тогда, если дом является коттеджем или особняком, но это необязательно. Например, лестница может вести на мансарду. В этом случае она тоже будет считаться межэтажной.

Лестница состоит из множества элементов. В зависимости от того, какой из видов лестницы выбран, различается и их набор. Например, для традиционной деревянной лестницы могут дополнительно использовать радиусный подступенок как выпуклый, так и вогнутый, дистанционная втулка или шар, служащий украшением для перил, а для минималистичной, где ступени словно парят в воздухе, можно обойтись одними забежными ступенями. Однако есть определенный набор элементов, который негласно считается основным, имеющимся практически в каждой лестничной конструкции.

Тетива

Тетива – это основная деталь конструкции лестницы. Именно на ее основе строится все остальное. Тетиву называют несущим элементом, на нее приходится вся нагрузка, которую берет на себя лестница. В тетиве имеются выемки под ступеньки. Как правило, лестница имеет две тетивы, однако, это не всегда так. Исключением часто служат варианты, когда лестница с одной стороны примыкает к стене.

Тетива может изготавливаться из различных материалов: дерева, металла, пластика. А также есть композитные и гнутоклееные элементы. В последние годы профессионалы пришли к выводу, что использовать тетивы все же не стоит, поскольку конструкция имеет множество недостатков, главное из которых заключается в том, что она не выдерживает больших нагрузок.

А также даже опытному мастеру сложно спроектировать лестницу на тетивах большого размера, поскольку все их пропорции должны быть максимально точными.

Косоур

Косоуром называют одну из разновидностей тетивы. В этом случае она делается только одна, и на нее приходится вся несущая нагрузка. Косоур может располагаться не только сбоку лестницы, но и посередине, что более предпочтительно. Он служит опорой для ступеней и подступенок, а также остальных важных деталей лестничной конструкции. При оформлении косоура важным является сохранение его формы: обязательно должны иметься выступы под ступеньки, при этом параллельный край может как повторять ступенчатые выступы, так и быть, сплошным.

Выбор того или иного материала зависит от материала или предпочтенного стилистического решения.

Что примечательно, косоур имеет две системы прикрепления: с кобылками и «гребенка». «Гребенка» – это пресловутая ступенчатая конструкция, в то время как косоур с кобылками обычно крепится посередине и имеет площадки-поддержки на каждом выступе. Эти широкие площадки позволяют ступеням лучше фиксироваться.

Ступени

Ступени – это то, на что опирается нога при заходе на лестницу. Они могут состоять из проступи и подступенка.

• Проступь – это горизонтальная поверхность, на которую непосредственно опирается нога.
• Подступенок поддерживает проступь, укрепляя конструкцию, попутно закрывая пространство, которое находится под ней. А также подступенок не дает ноге «проскальзывать» между ступенями, если был сделан неосторожный шаг.

Конструкция лестницы может быть выполнена и без подступенка, но в этом случае следует учитывать, что всю нагрузку примет на себя проступь. Так, лестница не будет столь надежной. Подобные архитектурные решения рассчитаны на ситуации, когда по лестнице не планируется перемещать сверхтяжелые грузы. В ряде случаев по задумке архитектора лестница делается только из поступей, как на данном рисунке.

В этом случае роль косоура играет стена или же косоур просто монтируют в стену, дополнительно укрепляя конструкцию.

Перила

Перила отнюдь не являются непременным атрибутом лестниц, однако, их наличие крайне желательно, особенно если в доме проживают пожилые люди или дети. Перила выполняют защитную функцию, не давая упасть вбок с лестницы, а также для опоры во время подъема или спуска. Перила состоят из поручней и балясин. Поручни – это горизонтальные элементы, на которые можно непосредственно опираться. Балясины – это вертикальные столики, к которым и крепятся поручни.

В ряде случаев перила выполняются в форме сплошной детали, одних поручней или с балясинами, которые прикрепляются ни к лестнице, а к потолку. Все эти нововведения делаются по желанию заказчика или дизайнера интерьера. Если перила сделаны на лестнице с несколькими маршами, то балясины в некоторых случаях могут быть и опорными столбами. Таким образом, они поддерживают не только поручни, но и тетиву и ступени, в результате чего нагрузка на них многократно возрастает.

Выбор конструкции

Несмотря на множество всевозможных вариантов межэтажных лестниц, существует не так много конструктивных типов. Их всего два: винтовые и маршевые. Первые выбираются, когда места под лестницу отведено совсем немного и нужно рационально его использовать. Во втором случае лестница может быть внушительной, прямой, расположенной посреди большого холла. Однако есть и второй вариант – расположить маршевую лестницу вдоль стены, при этом роль одной из тетив будет выполнять стена.

Очевидно, что выбор той или иной конструкции зависит от отведенного под лестницу места, но есть еще одна важная составляющая – это общая архитектурная задумка. Например, в минималистичном стиле лофт намного лучше будет смотреться скромная винтовая металлическая лестница, а не помпезная маршевая, в то время как в интерьере классик такая крупногабаритная конструкция просто необходима.

Таким образом, опираться нужно не только на возможности, но и на сочетаемость выбранного варианта с окружающей обстановкой.

Винтовые

Небольшие винтовые лестницы знакомы всем. Они представляют собой единый опорный столб, к которому спиралевидным образом крепятся ступени. Самым важным качеством таких вариантов является небольшой расход площади. Так, для винтовой лестницы понадобится всего 1 кв. м. В то же время они смотрятся довольно интересно и способны стать ярким акцентом всего интерьера.

С другой стороны, эти лестницы крайне неудобны, особенно если вестибулярный аппарат является не сильно развитым. Ширина поступи остается совсем небольшой, в связи с чем сильно возрастает риск получить травму, оступившись при спуске или подъеме. Для людей преклонного возраста будет крайне непросто взобраться по такой лестнице, поэтому, если вариант выбран лишь в угоду стилистике, от него лучше отказаться.

Хорошо винтовые лестницы устраивать в специально отведенных для этого эркерных нишах, снабдив их по всей длине перилами. Тогда риск получения травмы будет сведен к минимуму, а удобство возрастет многократно. А также необходимо делать подсветку ступеней, чтобы не оступаться.

Маршевые

Маршевые лестницы – это образец помпезности, показатель достатка. Они требуют много места, при этом оставаясь наиболее удобными на сегодняшний день. В зависимости от материала такие варианты могут быть как претенциозными, так и скромными, домашними, традиционными. А также многое зависит и от наличествующих элементов: если имеются все из них, то такая лестница больше классическая. Исключение некоторых деталей свидетельствует об осовремененной модели.

Маршевые лестницы выпускаются в нескольких вариантах: прямые, поворотные и криволинейные. Каждый из них по-своему красив и сложен. Форма зависит не только от направления тетив или косоура, но и от формы самих степеней. Можно с уверенностью заявить, что различные вариации маршевых лестниц позволяют подобрать нужную форму под любое стилевое направление интерьера. В некоторых случаях появляется возможность сэкономить значительное место за счет отказа от некоторых элементов.

Стоит уделить особое внимание тому, чтобы эта мера была действительно обоснованной, так как в случае отказа от какой-то одной детали значительно возрастает нагрузка на все остальные.

Прямые

Прямые маршевые лестницы не подразумевают наличия изгибов или изломов на протяжении всей длины. Наглядной иллюстрацией могут послужить классические большие лестницы в холлах двухэтажных помпезных строений. Лестницы прямого типа занимают больше всего места, при этом они самые удобные из всех. Маршев или лестничных пролетов, кроме основания и вершины, не предусмотрено. Чтобы прямая маршевая лестница смотрелась уместно, нужно позаботиться об окружающей обстановке.

Располагая такую лестничную конструкцию посреди холла, необходимо помнить, что стиль должен быть традиционным. Пристенное расположение впишется практически в любой стиль, однако, наиболее интересно он смотрится в современном авангарде, если при этом расставить цветовые акценты.

Интересно смотрятся упрощенные конструкции с минимумом видимых опорных элементов.

Поворотные

Изготовление поворотных маршевых лестниц позволяет сэкономить место, отведенное под строительство лестничной конструкции. Здесь подразумевается наличие как минимум одного промежуточного марша – на месте излома. Так называемые повороты принято располагать на углу стены, если речь идет о пристенном расположении, или на необходимой высоте при размещении между двумя стенами. Пример можно увидеть в подъездах многоквартирных этажных строений. Поворотные маршевые лестницы сложнее в изготовлении, но гораздо удобнее в эксплуатации. Они занимают не так много места, при этом появляется возможность рационально использовать пространство у стены, которое зачастую остается незадействованным.

Благодаря таким качествам именно поворотные маршевые конструкции – это наиболее часто встречающийся вариант. При оформлении межэтажной лестницы для коттеджа основная задача состоит в том, чтобы «одомашнить» такой капризный предмет. Невольная ассоциация с многоэтажками способна убить весь уют в доме. Чтобы все получилось, уделите особое внимание выбору материалов, подходящих для этих целей.

Следует постараться отказаться от бетона, а также слишком острых углов. Пример «казенного» сооружения можно увидеть на изображении ниже.

Криволинейные

Криволинейные маршевые лестницы также можно назвать радиальными благодаря их изогнутой форме. Если в случае с поворотными вариантами речь шла о девяностоградусных поворотах, то здесь изгибы должны быть плавными, мягкими, ненавязчивыми. Однако возможны и исключения, когда изгиб сильный, но о винтовой конструкции речи еще не идет. Поскольку закругленные изгибы стен можно встретить довольно редко, то нельзя сделать вывод, что радиусные лестницы делаются только в этих случаях. Гораздо чаще можно встретить случаи, когда лестница закругляется из-за того, что расширяется книзу.

Криволинейные конструкции не такие компактные, как винтовые, хотя тоже позволяют сэкономить немало места. Интересно они смотрятся в современных стилях, но с нотками классики, например, фьюжн. Иногда поворотные лестницы делают с целью подчеркнуть необычную форму ниши, которая была отведена под конструкцию. Тогда целесообразно сделать радиальную лестницу практически такого же размаха, как и сама ниша.

Материалы

Межэтажные коттеджные лестницы строят не из такого большого количества материалов, как могло бы показаться на первый взгляд. Раньше разброс сырья был куда больше, да и сейчас при должном бюджете выбор практические ничем не ограничен. Однако рачительные хозяева давно отказались от обилия материалов, которые с легкостью можно заменить более дешевыми аналогами. Например, лестницы из мрамора сейчас в частных домах почти не встречаются, зато есть более дешевый эквивалент, которому легко придать мраморный вид – это бетон.

Несомненно, натуральное сырье до сих пор находится в почете. Многих не останавливает даже довольно высокая стоимость и трудность в работе. Материалы, из которых можно построить лестницу самому, заслуживают особого внимания, особенно если не хочется тратить много сил, денег и времени. За специальными деталями можно обратиться в кузнечную мастерскую или к профессионалам, работа же по обработке остальных элементов полностью ложится на плечи хозяина.

Дерево

Дерево в течение многих веков не сдает своих позиций. Лучших аналогов по стойкости, удобству в работе, долговечности еще не придумали. Дерево позволяет создать в доме особую атмосферу, при этом даже самая примитивная лестничная конструкция будет смотреться достойно. В связи с этим множество доморощенных и профессиональных мастеров выбирают именно его. Стоит обратить внимание, что стоимость древесины может колебаться.

Безусловно, для лестницы лучше всего выбирать наиболее дорогой цельный массив, который должным образом обработан. Однако некоторые заявляют, что хорошую прочную лестницу можно построить и из прессованных опилок, если выбрать МДФ плиту достаточной толщины. В любом случае оставлять деревянную лестницу без обработки нельзя.

Понадобится окрашивание, травление или вскрытие лаком, что приведет к дополнительным финансовым и трудовым затратам. Этот факт непременно следует учитывать.

Бетон

Лестницы из бетона по большей части ассоциируются с межэтажным пространством в подъездах, а зря. Нынешние технологии позволяют делать из бетона практически любые конструкции как по сложности, так и по внешнему виде. Материалу можно придать любой вид, при этом он совсем не будет отличаться от подлинника на взгляд неискушенного зрителя. До определенного времени большой проблемой при работе с бетоном был его внушительный вес, однако, в последние годы вещество значительно «облегчили», и сейчас бетонная лестница может весить не больше, чем металлическая. При этом прочностные качества совсем не пострадали.

Некоторые из видов бетона могут выдерживать постоянный контакт с водой, при этом вода не нанесет им никакого ущерба. Сложностью является придание бетонным элементам необходимой формы. Как показывает опыт, все же за бетонной лестницей лучше всего обратиться в специализированное агентство, отказавшись от попыток изготовить такой конструкт самостоятельно. Не факт, что получившийся в итоге продукт окажется надлежащего качества, а денег и времени будет потеряно немало.

Металл

Сами лестницы из металла можно встретить не так уж часто. Гораздо чаще из металла изготавливают несущие и опорные элементы или перила. Металлические сооружения могут быть уместны только в некоторых стилистических концепциях, во многих случаях они будут выглядеть слишком вычурно и футуристично, что не всегда плюс. С металлом работать вполне можно, особенно если вы владеете азами сварки и ковки. Эти работы в обязательном порядке потребуется выполнять, в особенности если речь идет об ажурных замысловатых конструкциях.

Металл – это относительно податливый материал, но для постройки лестницы подойдут не все его виды. Например, от алюминия лучше отказаться, в то время как сталь и чугун подойдут идеально. Для многих большие вопросы вызывает вес готовой конструкции. Действительно, если лестница сделана только из металла, она будет иметь внушительную массу, поэтому необходимо заранее укрепить фундамент и межэтажные перекрытия в тех местах, в которых планируется ее установка.

Проектирование и расчёт

Прежде чем приступить к сооружению какой-либо конструкции, необходимо сначала тщательно все спланировать, начиная от места расположения и заканчивая количеством материалов. Нужно подойти к этому шагу максимально ответственно, так как от подготовки во многом зависит успех всего предприятия. Оптимальные величины будут приведены в качестве примера, однако, важным шагом является снятие собственных замеров. Для начала следует составить чертеж, на котором будет наглядно отражена вся основная информация. Для этого нужно произвести несложные вычисления, воспользовавшись пошаговой инструкцией, приведенной ниже.

На основе данных параметров можно в дальнейшем рассчитать количество необходимых материалов и приблизительно посчитать, сколько времени понадобится на строительство, можно ли справиться с ним в одиночку, или придется прибегать к помощи напарника.

Количество и высота ступеней

В первую очередь рассчитывают высоту и количество ступенек. Однако прежде чем перейти непосредственно к этим расчетам, нужно узнать высоту самой лестницы . Делается это очень просто: нужно всего лишь определить путем измерений высоту от пола первого этажа до пола второго этажа. Можно сделать проще: взять высоту стен на первом этаже и прибавить к этой величине толщину перекрытия между этажами. Например, высота стен равна 3,1 м, толщина перекрытия – 40 см. Тогда высота лестницы будет 3,1+0,4=3,5 м.

Высота подступенка является стандартной и может колебаться в пределах 15,2–19,7 см. Выше или ниже делать ступени не рекомендуется, так как они неудобные при подъеме. Следует выбрать любое значение в заданных пределах, для примера возьмем 18 см. Чтобы рассчитать количество ступеней, необходимо высоту лестницы поделить на высоту подступенка: 350/18 = 19,44 см. Округлять лучше в большую сторону: количество ступеней будет равно 20. При несложных пересчетах получается, что высота подступенка будет 17,5 см: 350 (высота лестницы) / 20 (количество ступеней).

Ширина поступи

Ширина поступи должна находиться в пределах 22–40 см. Чтобы рассчитать ширину, подходящую именно для конкретного случая, есть формула: двойная высота подступенка в сумме с шириной поступи дает 64 см. Согласно второй формуле, высота подступенка, суммированная с шириной поступи, дает 47 см. Стоит наглядно рассмотреть, как работают формулы.

• 64 – 17,5 (ширина подступенка) = 46,5 см. В данном случае ширина получилась слишком большой.
• 47 – 17,5 = 32,5 см. Ширина поступи находится в оптимальных пределах, поэтому можно взять данное значение за эталонное. Следует округлить до 33 см.

Как показывает практика, подходящее значение получится только по одной из формул, так что не стоит лениться, чтобы просчитать и по первой, и по второй формуле

Ширина марша

Минимальная ширина лестничного пролета равна 80 см, однако, жестко она нигде не запротоколирована. Больший упор делается не на то, что необходимо делать марши какой-то определенной величины, а на их количество. Оно зависит от местоположения лестницы и определяется на месте. Стоит взять на заметку способ определения, которым пользуются профессионалы. Они выбирают марш с шириной, которую можно без остатка разделить на ширину поступи. В нашем случае подойдут следующие величины: 66 см (33х2), 99 см (33х3), 132 см (33х4) и так далее.

Длина лестницы

Длина лестницы определяется просто. Для этого понадобится два ранее выведенных значения: количество ступеней и ширина поступи. Необходимо их перемножить: 33х20 = 660 см. Лестница получается очень длинной, поэтому нужно рассмотреть варианты поворотной или криволинейной лестницы. Мало в каких домах можно разместить лестницу практически в 6,5 м длиной. Длину винтовой лестницы нужно будет рассчитывать при помощи специальных программ.

Высота просвета

Имеется в виду расстояние от потолка до ступеней. От этого параметра зависит, какого именно размера будет отверстие в полу второго этажа, к которому примыкает лестница. Следует помнить, что зазор между потолком и лестницей должен составлять не менее 180 см, в идеале – 200 см. Следует отмечать место под проем там, где это расстояние между потолком и ступенью становится меньше.

Длина косоура

Чтобы рассчитать длину косоура, необходимо будет воспользоваться теоремой Пифагора: длину лестницы в квадрате добавить к высоте лестницы в квадрате и вывести квадратный корень. На нашем примере получится 660² + 350² = 435600 + 122500 = 558100; √558200 = 747,06 см. Возьмем с запасом, округлив до 750 см. Как видно, схема расчетов довольно простая. Можно обойтись без всевозможных профессиональных величин типа угла наклона, просто рассчитав все необходимые показатели, пользуясь школьными знаниями по математике. Уклон лестницы при этом получится комфортным, так что не будет нужно пригибаться или бояться упасть из-за того, что лестница получилась слишком крутой.

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

• Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
• Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
• Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
• Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
• Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
• Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.

2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.

3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.

4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.

5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.

6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.

7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.


Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

• с консольным защемлением ступенек на внутреннем столбе;
• с опорой ступенек на внутренний столб и периметральные стены;
• с консольной опорой ступенек на обсадную трубу;
• с опорой на ограждение и гнутые тетивы.

Винтовые лестницы позволяют экономить пространство

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:

Самой простой является лестница прямой формы, которая обеспечивает прямолинейное перемещение по маршу.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией рассмотрим более детально. Процесс включает в себя два основных этапа: проектирование и монтаж.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

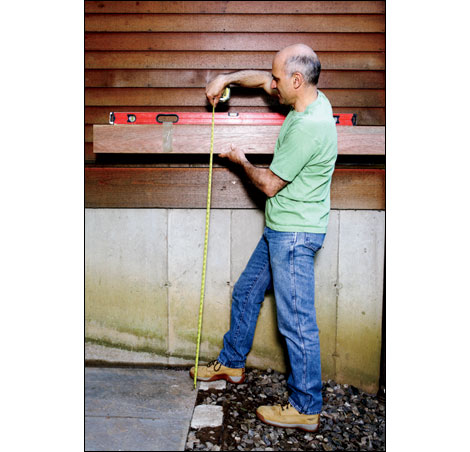

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000: 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

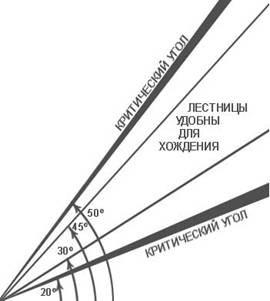

Оптимальным считается уклон 23-36 градусов, но часто не получается соблюсти необходимый угол из-за малой площади помещения (чем более крутым будет уклон, тем меньше площади он будет занимать).

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным .

Выбор материала

После того как выполнены все расчеты, нужно закупать материалы. Для этого потребуются доски разной длины и плотности: для ступенек толщина составляет 3-4 см; для подступенков – 2-2,5 см; для тетивы или косоура толщина равна 5 см, а высота – 150-250 мм. Поручни и балясины лучше купить готовые, так как для их производства потребуется токарный станок и брус размером 10х10, 15х15 см. Для фиксации комплектующих потребуются саморезы и гвозди, а также металлические уголки для усиления.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

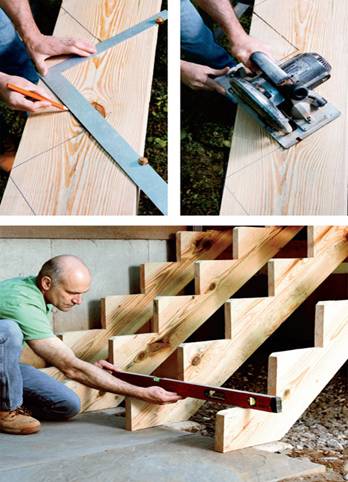

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Разметка цельного косоура

Сборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

Варианты крепления ступеней к тетиве

После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.
Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

Современные загородные или дачные дома редко строят одноэтажными, в основном это двухэтажные, трехэтажные или одноэтажные с мансардным этажом строения. В таком случае всегда возникает потребность как-то сделать возможным качественное передвижение между этажами. Удачным решением будет изготовление деревянных лестниц, которые смогли бы обеспечить комфортный заход и пронос тяжелой мебели или техники. Скажем сразу - дело это непростое. И если есть возможность заказать хотя бы проект или даже готовые элементы лестницы у производителя, то лучше так и сделать. Ну а если Вы уверены в своих силах, обладаете столярными навыками и свободным временем, можно попробовать изготовить лестницу самостоятельно. В рамках данной статьи мы кратко расскажем о том, какой конструкции бывают лестницы, как выполнить расчет и как сделать лестницу.

Конструкция деревянной лестницы

Выбирать конструкцию лестницы необходимо из расчета пространства, которое можно использовать, удобства расположения, конфигурации и подъема, а также из эстетических соображений.

Условно все деревянные лестницы можно разделить на винтовые и маршевые.

Винтовые лестницы используются довольно редко. В основном в условиях крайне ограниченного пространства. Второй причиной может быть пожелание хозяина - из эстетических соображений. Стоит отметить, что винтовые лестницы малофункциональны. Например, заносить тяжелую мебель по ней крайне сложно. Другими словами, она может служить только для спуска - подъема одной особы. Для ее изготовления потребуется выполнить сложные расчеты, так как опираться она будет на один столб - опору. Малейшая ошибка в расчетах на прочность может привести к печальным последствиям.

Маршевые лестницы - самые распространенные. Они состоят их маршей, их еще называют «лестничный пролет», т.е. непосредственно ступеней и площадок, которые разделяют марши. Маршей может быть как один, так и несколько. А площадок может не быть вовсе, если лестница одномаршевая.

Маршевые лестницы могут иметь различную конструкцию, подробно рассмотреть их можно на приведенной ниже схеме.

Бывают прямые маршевые лестницы. При этом они могут быть одномаршевыми и двухмаршевыми, разделенными для удобства передвижения площадкой. Такие лестницы могут располагаться у стены или не опираться на стену вовсе. Характерной особенностью прямых лестниц является то, что они занимают много места.

Чаще всего для экономии пространства и удобства использования между этажами внутри дома делают двухмаршевые поворотные лестницы. Поворот может быть под прямым углом (90 °) или под любым другим углом, вплоть до 180 °.

Марш может иметь криволинейную конструкцию с удобным углом для захода на лестницу. В таком случае все ступени могут тоже быть поворотными.

Также двухмаршевые и трехмаршевые лестницы могут не иметь площадок, а только поворотные ступени.

Чтобы правильно выбрать конструкцию лестницы для той или иной ситуации, необходимо произвести замеры свободного пространства, которое можно использовать под лестницу, сделать небольшие расчеты и нарисовать чертеж. На чертеже должно быть видно, как располагается лестница, не мешают ли ее элементы и насколько она будет удобной.

Элементы деревянных лестниц

На представленном выше фото обозначены элементы, из которых состоят лестницы, и указаны их названия.

Косоур представляет собой несущую балку, которая поддерживает ступени и подступени снизу. На него приходятся все нагрузки.

Тетива также выполняет опорно-несущую функцию. При этом в ней есть выемки, в которые заводятся ступени торцом. Данная конструкция используется с одной стороны, если лестница примыкает к стене, и с двух сторон - если марш зажат между двух стен. Тетива менее предпочтительна, чем косоур по причине того, что не способна выдерживать большие нагрузки. Поэтому даже в случае примыкания лестницы к стене все равно стараются выполнить ее на косоурах.

Ступени для лестниц - деревянные балки, состоят из проступи (горизонтальной) и подступенка (вертикальной). На поверхность проступи мы наступаем ногами. А подступенок представляет собой вертикальную балку под ступенькой, которая ограждает пространство проступи и выполняет поддерживающую функцию. Можно выполнять лестницы без подступенка, в таком случае пространство ступени будет свободным, нога не будет упираться, но конструкция будет менее прочной и надежной.

Ступени могут быть прямоугольными, радиусными для красивого захода на лестницу, поворотными под определенным углом для замены разделительной площадки и забежными - первая ступень нестандартной формы.

Перила для лестниц - деревянные балясины и поручни. Их форма и размер могут быть разными. В основном перила изготавливаются на заказ, в той форме, какую пожелает заказчик.

Если лестница более чем одномаршевая, в ее конструкцию входит опорный столб или столбы в местах поворота лестницы.

Перед тем как приступать к изготовлению лестницы, обязательно необходимо произвести расчеты и выполнить чертеж. На лестницы деревянные чертежи изготавливают как самостоятельно, так и с помощью специальных архитектурных программ. В последних также можно выполнить расчеты. Неплохим решением будет обратиться в компании, специализирующиеся на деревянных лестницах. Так можно быть уверенным в качестве и точности расчетов.

Расчет деревянной лестницы

Количество ступеней и высота подступенка

Для определения высоты лестницы замеряем расстояние от основания чистового пола первого этажа до чистового пола второго этажа. Если чистовой пол пока не оборудован, тогда его размеры необходимо заложить из расчета «на глаз». Потому что деревянная лестница становится только на чистовой пол. В данном случае примем, что высота от пола до потолка - 250 см, толщина межэтажного перекрытия вместе с полом - 35 см. Итого 285 см.

Производим расчет, отталкиваясь от высоты подступенка. Дело в том, что чаще всего этот размер стандартный и находится в диапазоне от 15,2 до 19,7 см. Считается, что такая высота самая оптимальная для удобства использования. Меньшая - будет сбивать шаг. Большая - слишком тяжела для подъема и сложна для спуска. Из данного интервала берем среднее значение (можно брать любое) - 17 см.

Кол-во ступеней = высота лестницы / высоту подступенка;

Так как количество ступеней не может быть неровным, округляем в большую сторону - 17 штук .

При этом у нас есть два пути. Мы можем первую забежную ступень сделать маленькой, а остальные с подступенком в 17 см. А можем пересчитать и получить более точный, но неровный результат.

Для этого высоту лестницы делим на кол-во ступенек: 285/17= 16,76 см.

Так мы может выполнить 17 одинаковых ступенек с высотой подступенка в 16,7 см .

Считается, что минимальная для удобства ширина проступи должна быть 22 см, а максимальная 37 - 40 см. Если меньше - будет сложно спускаться, если больше - будет сбиваться шаг.

Для более точного расчета существует зависимость:

1. 2a + b = 64 см;
2. a + b = 47 см;

a - высота подступенка;

b - ширина проступи.

Попробуем по второй формуле: 47 см - 16,7 см = 30,3 см. Такая ширина вполне приемлема, можем ее округлить до 30 см .

Ради интереса просчитаем по второй формуле: 2a + 16,7 = 64; a = 23,65 см. Такая ширина слишком маленькая, поэтому воспользуемся данными, полученными из предыдущей формулы.

Ширина марша деревянной лестницы

В принципе ширина марша никак жестко не регулируется, а вот количество маршей будет зависеть от места, которое можно использовать для лестницы.

Считается, что минимальная удобная ширина марша составляет 80 см. Если лестница будет уже, возникнут трудности с проходом полным людям или с проносом мебели. Удачными будут варианты от 100 до 140 см.

Для того чтобы вся конструкция лестницы смотрелась органично, можно воспользоваться такой подсказкой: ширина марша должна быть кратной ширине проступи . В нашем случае это 60 см, 90 см, 120 см и 160 см.

Длина лестницы

Для расчетов длины лестницы нам понадобится всего два значения, которые мы уже рассчитали, это ширина проступи и количество ступеней.

Длина лестницы = ширина проступи * количество ступеней (без последней - это будет пол второго этажа);

30 * 16 = 480 см.

4 метра и 80 см - довольно большая длина, которая «скушает» много пространства.

Поэтому если нет возможности обустроить такую лестницу в один марш и прямую, придется менять конструкцию и делать ее двухмаршевой с поворотом на 180 °. При этом можно делать разделительную площадку, а можно сделать поворотные ступеньки. Подобные расчеты удобнее всего производить в специальных программах, там же будет наглядно видно расположение элементов лестницы.

Высота просвета над ступенями

Немаловажный параметр. Начало марша лестницы практически всегда приходится под потолком, уменьшая таким образом свободное пространство над головой идущего по лестнице.

Еще на этапе создания чертежа необходимо просчитать высоту от самой высокой ступени, находящейся под потолком, до потолка. Минимальное допустимое значение, способное обеспечить удобный заход на лестницу даже самым высоким людям, составляет 195 - 200 см.

Длина косоура

Рассчитывается по теореме Пифагора.

Длина лестницы2 + высота лестницы2 = длина косоура2;

4802+2852= длина косоура2;

230400 + 81225 = длина косоура2;

Длина косоура = 558,23 см. Берем с запасом 560 или 580 см.

Как сделать деревянную лестницу

Самым простым решением будет заказать в компании проект и готовые элементы лестницы, со всеми необходимыми вырезами. Все элементы будут пронумерованы. После того как лестницы в разобранном виде доставят на стройку, выполняется сборка деревянных лестниц по приложенному чертежу и схеме. Так Вам не придется покупать специальный инструмент для подрезки и пылить в доме.

Закупаем материал для деревянной лестницы

Если же Вы решили выполнить самостоятельный монтаж деревянных лестниц, начните с покупки стройматериала.

Для тетивы или косоуров необходим брус 50*250 мм. Минимальная ширина его может быть 150 мм, если позволяет конструкция лестницы.

Для подступеней приобретаем балки толщиной минимум 25 мм, можно брать и толще.

Для проступей балки лучше брать от 30 до 40 мм. А можно такие же, как и для подступеней.

Поручни и балясины заказываем у производителя или покупаем готовые, так как чтобы их сделать самостоятельно и красиво, необходимо обладать немалым опытом, знаниями и умениями.

Устанавливаем косоуры или тетиву

Балку, которую купили для косоуров, обрезаем сверху и снизу так, чтобы получилась необходимая длина лестницы. Затем снизу отрезаем еще толщину одной проступи, т.е. 5 см.

Важно! Дело в том, что когда мы делали расчет количества проступей, мы не учитывали толщину ступеней. Она действительно не важна для всей конструкции, кроме первой ступени - ее высота не увеличивается на толщину проступи.

Отпиливаем лишнее. Лучше использовать электролобзик или пилу. Но за неимением можно воспользоваться ручной пилой.

Затем приставляем косоур на место, где будет стоять лестница. Его верхний край должен упираться в перекрытие, а нижний плотно упираться в пол первого этажа. Проверяем горизонтальность запилов для ступеней.

Важно! Таких косоуров нам нужно два, но в зависимости от нагрузок, которые должна выдерживать лестница, косоуров может быть больше. В таком случае выпиливаем все остальные, используя первый как шаблон.

Тщательно прошкуриваем все поверхности. Если есть необходимость, фрезеруем внешние края, делая закругления (для красоты).

Внизу и вверху косоуры необходимо соединить между собой балкой. Для этого выпиливаем их на четверть снизу и сверху. Закрепляем к толстой балке анкерными болтами. Если есть возможность закрепить косоуры к стенам, то также используем анкера.

Если мы используем одну тетиву, то ее необходимо обрезать до требуемой длины. Затем выпилить внутри с помощью фрезы отверстия - углубления для ступеней. К стене тетива закрепляется анкерами.

Важно! Проверяем правильное расположение тетивы и косоура с другой стороны, они должны располагаться на одном уровне, чтобы ступени не имели уклона.

Устанавливаем ступени и подступенки

После того как косоуры плотно закреплены, начинаем ставить подступени.

Для этого распиливаем балку на необходимое количество подступенков определенной длины. Ровняем их друг относительно друга и зашкуриваем.

Закрепляем к косоуру саморезами с лицевой стороны. Затем мы их зашпаклюем или спрячем под декоративными элементам. Также можно воспользоваться специальным клеем.

Когда все подступени будут установлены, приступаем к ступеням - проступям.

Для этого также распиливаем балку на количество ступеней минус одна. Затем шкурим их поверхность и фрезуем углом выступающий наружный край.

Затем ставим их сверху подступенков и закрепляем саморезами или шурупами.

Важно! Если мы используем тетиву с одной стороны, то вставляем ступень в паз, вырезанный в тетиве, предварительно промазав клеем край ступени и отверстие в тетиве.

Устанавливаем балясины на ступени и закрепляем шпильками 100 мм длиной и 8 мм толщиной.

Сверху устанавливаем и закрепляем саморезами перила.

На этом работы завершены, осталась только покраска деревянной лестницы. Для лучшей сохранности древесины, при этом сохранив природную ее красоту, можно воспользоваться специальными прозрачными лаковыми покрытиями.

В данной статье мы рассмотрели изготовление своими руками деревянной лестницы одномаршевой прямой. Если проект предполагает лестницу другой конструкции, то и монтаж будет отличаться. Например, для двухмаршевой лестницы первым делом устанавливается и закрепляется площадка и опорный столб, а затем уже устанавливаются косоуры, подступени и ступени. Некоторые ступени в таком случае могут быть не прямыми, а поворотными и закругленными.

Рассмотрим такую простую и незатейливую вещь, которая есть в каждом доме как приставная деревянная лестница. Многие изготавливают ее самостоятельно, и почти каждый встречался с ситуацией, когда она подводила.

Большинство кустарных лестниц небезопасны. Хорошо если оторвется перекладина, и нога соскользнет на следующую, нижележащую. Но во многих случаях при падении с высоты можно получить серьезную травму. Чтобы этого не произошло, рассмотрим, как правильно делается лестница приставная своими руками из дерева.

Как называются части лестницы

Чтобы было проще освещать тему, приведем общепринятые термины, которыми обозначаются ее детали.

Их всего две:

1. перекладины, на которые мы ступаем или хватаемся руками, называются ступенями;
2. длинные бруски, к которым крепятся ступени — это тетивы.

Внимание. Правильнее взбираться по лестнице держась руками не за ступени, а за тетивы. Хотя приставную лестницу использует один человек, многие пожарные лестницы имеют точно такую же конструкцию. Когда в аварийной ситуации по лестнице будет двигаться несколько человек друг за другом то тот, кто держится за тетивы, не рискует сорваться, потому что ему отдавит руки находящийся выше.

Почему большинство лестниц сделано неправильно

Почти каждая деревянная лестница сооружается следующим образом:

• Находят бруски и рейки или даже жерди подходящего сечения.
• Нарезают материал по размерам.
• Все сбивается гвоздями внаклад.

Худший вариант, представлен на фото выше, обычно все выглядит более красиво. Это опасный и неправильный подход. Гвоздь, крепящий ступеньку, может разрушиться от времени и коррозии, или продавится сквозь древесину, что приведет к разрушению соединения.

Не спасает положение и крепеж несколькими гвоздями, использование шурупов, сквозных болтов с гайками. Также если сечение подобрано неправильно, или материал с дефектами, то ступень или тетива, особенно у длинной лестницы, могут переломиться.

Требования к лестницам

Деревянные лестницы, используемые на производстве, должны соответствовать нормативам.

Приведем названия нескольких из них:

• СНиП 12 – 03 – 2001: Охрана труда в строительстве.
• ПОТ РМ-012-2000: Правила по охране труда при высотных работах.
• ГОСТ 24258 – 88: Технические условия на средства подмащивания.

Не будем выдумывать ничего нового, применим их и для нашей домашней конструкции. Наша приставная деревянная лестница, чертежи и материалы для нее, способ сборки будут полностью соответствовать им. Перечислим основные требования.

Требования к материалам

• Ступени и тетивы лестниц должны выдерживать вес не менее 120 кг.
• Изготавливаются элементы лестниц из сосны , в крайнем случае, ступени можно делать из твердых пород (береза, бук, ясень, дуб).
• Не допускается наклон волокон более 7%.
• Древесина не должна иметь дефектов нарушающих ее прочностные характеристики - трещин, сучков распиленных по оси, завитков, смоляных карманов. В тетивах не должно быть трубок сердцевины.

• Элементы лестницы выполняются из цельных кусков дерева . В качестве исключения, допускается изготовление из склеенных на всю длину планок. При этом клееный брус не должен по прочности уступать цельному массиву, и не должен иметь расслоений и вздутий на стыках.

• Наружные поверхности должны быть отциклеваны и не иметь неровностей и задиров.

Требования к конструкции

1. Деревянные лестницы не изготавливаются длиной более 5 метров.
2. На верхней внешней грани ступеней прямоугольного сечения должна быть снята фаска размером не менее 2 мм.
3. Тетивы должны связываться перед первой и после последней ступени, а также каждые 2 метра длины между собой стальными стяжками диаметром не менее 2 мм на гайках шайбами.
4. Минимальное сечение ступеней - 2х4 сантиметра.
5. Шаг ступеней не более 0,35 метров.
6. Сборка ступеней и тетив производится в шип. Допускается соединение металлическим крепежом, с заглублением ступеней в выбранные в массиве лестницы пазы. При сборке в шип, применяют клей устойчивый к воздействию влаги.

Требования безопасности

1. Не должно быть выступающих деревянных и металлических элементов, все детали заглубляются заподлицо.
2. Если лестница будет опираться на грунт, то в нижней части тетив устанавливаются оковка с металлическими шипами для предотвращения скольжения. С той же целью для работы на твердых поверхностях (бетон, паркет, керамическая плитка) внизу устанавливают резиновые башмаки или накладки.
3. При опоре верхней части лестницы на трубы или аналогичные детали вверху устанавливают металлические крюки, обеспечивающие надежную фиксацию и исключающие опрокидывание.

Если соблюсти все эти требования, то ваша лестница будет надежной — но дополнительно обязательно проведите испытание (о методике мы расскажем чуть ниже). Но если есть желание и способности, дополнительно можно провести и расчет конструкции.

Расчет прочности лестницы

Постараемся, чтобы наша инструкция по расчету была понятна даже людям без технического образования, не знакомым с азами сопротивления материалов и теоретической механики. Термины мы приводим, но это для того чтобы было понятно и специалистам (или для того чтобы они не ругались). Просто, берите для расчета ваши размеры. Выполняем следующие шаги.

Готовим исходные данные

1. Определяем, как будет выглядеть наша лестница деревянная приставная своими руками чертежи делать необязательно, достаточно набросков (эскизов или как они называются у инженеров «кроки»), на которых будут все размеры. Получаем сечение ступеней 3,5х5 см, длина 50 см. Сечение струн 4х9 см, длина 240 см.

1. Для сосны при влажности 15% (среднее значение в нормальных условиях эксплуатации) предел прочности принимаем 100,8 кгс/см2 (10,08 Мпа). Если будут использоваться другие породы, то это значение можно найти в справочниках или в сети.
2. Модуль упругости древесины сосны 100000 кг/см2.
3. Нагрузку принимаем такую, какую будем прилагать, при испытании и которую требуют нормативы (средний человек гораздо легче) - 120 кг.

Рассчитываем ступени

1. Рассчитываем момент сопротивления брутто для этого умножаем ширину сечения ступени на квадрат ее высоты и делим на шесть: 3,5х5 2 /6=14,58 см 3 .
2. Рассчитываем максимальный изгибающий момент. Для этого делим статическую нагрузку (вес) на восемь и получившееся число умножаем на разность двойной длины ступени (50 см) с вычтенной длиной участка на котором нагрузка приложена (этот участок равен ширине подошвы человека 10 см): х(2х50-10)=1350 кг х см.
3. Определяем расчетное напряжение от изгиба, для этого максимальный изгибающий момент делим на момент сопротивления брутто: 1350/14,58=92,59 кгс/см2.

Получившееся значение 92,59 кгс/см2, меньше чем предел прочности древесины сосны 100,8 кгс/см2, значит ступенька выдержит.

Рассчитываем тетивы

Для тетив нагрузка прилагается точечно, в месте крепления ступени, также берем только половину веса 60 кг (струны две).

1. Рассчитываем момент сопротивления брутто: 4*9 2 /6=54 см3.
2. Рассчитываем максимальный изгибающий момент:= 3600 кгс х см.
3. Определяем расчетное напряжение от изгиба: 36000/54=66,67 кгс/см2.

Получилось тоже меньше 100,8 кгс/см2, значит наши тетивы не сломаются. Также желательно дополнительно просчитать и прогиб, для ступеней он в любом случае незначителен, а для тетив важен.

1. Для этого вычисляем момент инерции поперечного сечения. Он равен ширине сечения умноженной на куб высоты и разделенный на 12: 4х9 3 /12=243 см4.
2. По СНиПу он должен быть больше определяемого по формуле: . В этой формуле: Р - прилагаемая нагрузка (60 кг), L - длина (240 см), Е - модуль упругости - 100000 кг/см2. Считаем = 108 см4.

243 см4 в два раза больше чем 108 см4, значит прогиб наших тетив соответствует СНиП.

Изготавливаем лестницу

После того, как мы определились с требованиями к безопасной лестнице, определили ее размеры и даже рассчитали, можно приступать к изготовлению. Нам понадобится минимальный набор материалов, цена на них тоже небольшая.

1. Брус для ступеней и струн.
2. Проволока для стяжек или еще лучше длинные шпильки с уже готовой резьбой.
3. Гайки и шайбы.
4. Резиновые башмаки, куски резины или готовые детали для оковки нижней части с шипами. Если сверху нужны крючья, то соответственно и они.
5. Шурупы.
6. Клей для сборки.
7. Олифа и краска.

Набором инструмента тоже можно обойтись минимальным, особенно если брус у нас уже нужного сечения, но удобнее, если рядом будет циркулярная пила и строгальный станок. Нам нужны:

1. Приспособления для разметки - карандаш, линейка, рулетка, угольник.
2. Ножовки для дерева и металла.
3. Рубанок.
4. Киянка или резиновый молоток.
5. Стамески и долота, а лучше фрезерный станок для дерева.
6. Дрель.
7. Гаечные ключи.
8. Плашки с воротком.
9. Наждачная бумага.
10. Кисти для нанесения клея, олифы и краски.

Опишем изготовление деревянной приставной лестницы своими руками по операциям:

1. Обрабатываем заготовки под нужное сечение.
2. С помощью рубанка или станка делаем их поверхность гладкой.
3. Размечаем необходимую длину брусков, при этом, если наша лестница будет немного сужаться к вверху, учитываем, что ступени будут разной длины.

1. Нарезаем материал по размерам.
2. Размечаем отверстия (если собираем в шип) или ниши (при сборке с зарезкой) под ступени в тетивах. При этом, если собираемся устанавливать ступени в шип то возможны два варианта - врезать в тетиву их на всю площадь сечения (проще и быстрее) или делать шип несколько меньшего размера (более трудоемко).
3. Если планируем врезать ступени в шип не всей площадью сечения, то готовим шипы на них. Это самый трудоемкий и занимающий много времени процесс. Необходимо строго в соответствии с формой отверстий на тетивах убрать материал с брусков ступеней, процесс усложняется, если лестница имеет переменную ширину (сужается кверху). Проще всего выполнить работу, используя в качестве шаблонов уже готовые отверстия на тетивах. К данной операции отнеситесь особо ответственно, шип должен входить в отверстие без люфтов.
4. Стыкуем ступени с тетивами. Если делаем с врезкой в паз, то устанавливаем их в пазы и крепим шурупами или гвоздями. Для надежности на каждый стык используем два крепежных элемента. Дополнительно можно промазать стык клеем. Если собираем в шип, то сразу устанавливаем ступени в одну тетиву (на клей, дополнительно тоже можно применить гвоздь или шуруп, главное чтобы он не расколол материал). Подкладывать клинки, ткань или другой материал для плотной посадки нельзя. Если шип входит с зазором, то переделываем его. Когда ступени вклеены в одну тетиву, точно также стыкуем их со второй.
5. После стыковки ступеней с тетивами сверлим отверстия для стяжек, причем их диаметр должен совпадать с диаметром проволоки или шпилек. Высверлив их, сверлом диаметром равным размеру шайбы, на внешних сторонах тетив выбираем отверстие для того чтобы утопить шайбу с гайкой. Его глубина равна сумме толщины последних.
6. Отрезаем шпильки или проволоку по размеру для стяжек. На проволоке с помощью плашки нарезаем резьбу с обоих концов, превращая ее в шпильку.
7. Для предотвращения коррозии окрашиваем или покрываем лаком шпильки. Сделать это заранее нужно, потому что эта их часть будет скрыта в массиве дерева. При этом не трогаем резьбу.
8. Устанавливаем стяжки на место. Под каждую гайку ставим шайбу. Затягиваем, контролируя усилие, чтобы не продавить дерево и не создать лишнее давление на ступени (основная задача стяжек предотвратить самопроизвольное раздвигание тетив).
9. С помощью ножовки по металлу удаляем выступающие части шпилек. Эту же операцию проводим и с торцами ступеней. Дополнительно (не металл конечно) стыки можно обработать рубанком.
10. Устанавливаем резиновые башмаки или накладки, шипы и если нужно крючья. Крепим их на шурупы.
11. Окончательно доводим поверхности рубанком и наждачной бумагой (если есть возможность шлифмашинкой), можно использовать циклю.
12. Покрываем поверхности лаком или краской, дерево можно просто проолифить.

Наша лестница готова, но для того чтобы быть уверенным в ее надежности нужно ее испытать.

Видео в этой статье:

Испытание лестницы

На производстве эту операцию проводят с каждой лестницей после изготовления и каждые полгода (неплохо делать это и дома), тем более операция несложная.

1. Лестницу устанавливают под углом 75 градусов (плюс минус пять), это ее рабочее положение.
2. В середине одной из ступеней средней части прикладывают статическую нагрузку 120 кг (вешают груз). Причем подвешивать его следует через жесткую накладку перекрывающую 10 сантиметров ширины ступени (имитация нагрузки от ступни).
3. Осматривают лестницу.

Если не произошло потери прочности и не видно повреждений лестница считается прошедшей испытание.

Совет. На производстве результат испытаний заносят в специальный журнал. В нем указывается дата испытания, инвентарный номер, принадлежность подразделению и дата следующего испытания. Запись заверяется подписью ответственного лица. Примите это к сведению, если вы на работе отвечаете за безопасность своих подчиненных.

Надеюсь в нашей статье мы дали исчерпывающий ответ на вопрос - как сделать своими руками приставную деревянную лестницу? Выполненная в соответствии с нашими рекомендациями лестница будет по-настоящему надежной и безопасной. Работайте на ней с удовольствием.

Сделать лестницу своими руками.
Сделать все своими руками можно, если у Вас руки, откуда надо, есть набор инструмента и самое главное - Вы хотите сделать деревянные лестницы своими руками. В таком случае эта статья позволит Вам попробовать изготовление лестниц своими руками и сделать простую лестницу на веранду, которая по стоимости обойдется как бюджетная лестница, когда вы сделаете простую лестницу, винтовая лестница своими руками тоже будет Вам по силам. По ходу процесса «лестницы своими руками» Вам придется решить, целый ряд вопросов: технический расчет лестницы, неплохо бы набросать простенькую схему лестница своими руками чертеж того что Вы будете делать, когда решите делать деревянные лестницы своими руками. Чтобы делать лестницу самому Вам понадобятся инструменты: ножовка по дереву, строительный уровень, рубанок, наждачная бумага, металлическая линейка, карандаш, молоток, малярные кисти, дрель, отвертка. Из материалов для процесса «лестница в доме своими руками» потребуются: деревянные доски 100х20х2,5см, брус 150х25х5см, брус 100х5х5см, чтобы сделать балясины своими руками, гвозди 10см,7см, шурупы L=10,15см, олифа, морилка, лак, пропитка против гниения, пропитка против древоточцев. По ходу работ может потребоваться еще кое-какой инструмент, но в строительстве лестницы не применяется очень сложный и специальный инструмент, так что с его поиском не будет особых проблем(not provided).Если Вы не можете самостоятельно сделать чертеж под строительство бетонной лестницы своими руками и бетонная лестница Вам «не по зубам», используйте проекты деревянных лестниц киев, с их помощью можно сделать лестницы деревянные своими руками, в том числе у Вас может получиться прекрасная модульная лестница.
Лестницы фото.

Итак, строим лестницу своими руками. Прежде всего, надо сделать расчет лестницы, продумать размер лестницы, дизайн лестниц и определиться с терминами. Расчет лестницы для дома деревянные нужен для того, чтобы по ней было удобно подниматься, кроме того лестница должна отвечать вполне определенным требованиям безопасности, которые прописаны в нормативных документах. Мы не станем забивать Вам голову изучением этих документов, и приведем основные требования по ходу рассказа как изготовить лестницу своими руками . Теперь о терминах. Вот основные составляющие, которые имеет любая лестница деталь: степени, под ступени, косоур, поручни. Косоур - это основная несущая часть лестницы, именно на него происходит основная нагрузка, когда по лестнице ходят люди, есть варианты лестницы без под ступеней, но это сильно ослабляет конструкцию, поэтому мы рассмотрим вариант лестницы в доме своими руками (фото) под ступенями. Нагляднее об элементах деревянные лестницы фотографии ниже, тут же можно увидеть примерный дизайн лестницы.
Лестницы фото.
С терминами мы определились. Теперь нам надо задаться размерами лестницы из дерева своими
руками (фото) : ширина лестницы, ширина ступени, угол наклона и высота под ступеней. Если говорить о ширине лестницы, то тут обычно принимают ширину не менее метра, это необходимо для того, чтобы в дом можно было заносить мебель, бытовую технику и так далее. В нашем случае ширина задана вылетом террасы или веранды. Рекомендуем к прочтению статью о дизайне ванной .
Расчет угла наклона лестницы, ширины и высоты ступенек деревянная лестница своими руками (фото) .
Определяем высоту лестницы. Чтобы это сделать, на террасе крепим прямую доску, как начало лестницы фотографии приведены ниже, проверяем горизонталь, регулируем горизонталь при необходимости и замеряем высоту нашей лестницы. Чтобы уровень не падал, его крепят скотчем на доску. В нашем примере высота лестницы составляет 145 сантиметров.
Изготовление лестницы своими руками
Об угле наклона лестницы. Угол наклона любой лестницы регламентирован нормами и имеет диапазон углов от 30 до 45 градусов. Если Вы начнете отступать от этих правил, то когда сделаете лестницу, заметите - угол меньше 30 градусов, опасно ходить, угол больше 45 градусов лестница будетзанимать много места. Угол наклона конкретной лестницы определяется индивидуально, в зависимости от количества ступеней и их высоты. Примерное соотношение сведено в таблицу лестницы для дома.

Сходи розміри сходинків.
Как показывает практика, lestnica с высотой ступенек в диапазоне 140/170 мм при ширине проступи 300/370мм самая удобная и безопасная для передвижения. Объясняется это вот чем. Ширину ступени принимают по длине ступни среднего человека, а высота ступени - соответствует высоте шага среднего человека. Чем выше Вы будете делать ступени, тем больше будет ее ширина и наоборот. Но существует правило - ширина ступени минимум соответствует ее высоте.
Если у Вас получаются очень узкие стандартные круглые ступеньки, то это не совсем хорошо для безопасности, но их ширине можно добавить еще 20/40 мм за счет выступов. Не забывайте, что мы говорили в начале этой статьи про ширину всей лестницы, самая комфортная ширина - 1 метр, но если у Вас не позволяют условия, можно уменьшить ее до 70 сантиметров обычно это делается под проэкты дома на узком участке, делать ширину меньше не рекомендуется. Наша лестница имеет семь ступенек, восьмая ступенька лестницы в коттеджах сделай сам - поверхность террасы.
Лестница своими руками схемы фото и чертежи.
Делаем косоур лестницы в деревянном доме своими руками .
Надо посмотреть, как Вы будете крепить косуор к террасе. Моно опереть его на балки террасы, или сделать вылет балок из под помоста. Это надо делать по месту. Кроме того лучшим вариантом под площадку на которую будет опираться деревянная лестница бетон. Надо взять деревянный брус, разметить его как показано на первом фото, и вырезать пазы под ступени, ни в коем случае не зарезая их, места зареза будут концентраторами напряжений, по ним лестница может разрушиться. Сначала сделайте один косуор и потом, пользуясь им как лекалом, разметьте остальные, в нашем примере четыре косуора. Как видно из фотографии, чем больше косуоров, тем крепче будет конструкция. Углы мест под ступени сбейте рубанком на 4/5 мм. Это необходимо для хорошего прилегания ступеней и под ступеней к косуору. Установив косоуры на место можно монтировать ступеньки в дом, не забывая о вылетах ступеней, если они узкие.
Лестницы картинки.
Установка балясин.
Балясины из дерева чертежи размеры вариантов, которых очень много и поручень смонтируйте в последнюю очередь, сделать балясины из металла можно, но это уже другая тема. Как болясины своими руками очень хорошо видно на второй фотографии статьи там же видна схема установки балясин. Напоследок замечу, надо пропитать все деревянные части пропиткой от древоточца, гниения, обработать рубанком и ошкурить поверхности, пропитать их олифой и после монтажа вскрыть лаком. Дерево под косуор, под ступени, поручни - сосна. Под ступеньки и балясины и столбы, лучший вариант - дубовая доска и брусья. Объем нашей статьи не может включить в себя различные варианты лестницы деревянные в интерьере фото можно посмотреть в сети.
