Расшивка кабеля тпп 100х2 по цветам. Разделка и соединение кабелей

Конструкция кабелей связи ТПП (ТППэп, ТППэпЗ, ТСВ, ТПВ)

О маркировке ТПП (ТППэп, ТППэпЗ, ТСВ, ТПВ).

Для примера возьмём что-нибудь подлиннее, например ТППэпЗБ 100 х 2 х 0,5

Т - телефонный.

П - полиэтиленовая изоляция жил кабеля.

П - полиэтиленовая изоляция оболочки (В - виниловая).

эп - обозначает, что в кабеле плёночный экран. Ранее чаще использовалась алюминиевая фольга, в этом случае буквы не пишутся.

З - заполненный, то есть содержит гидрофобный заполнитель. По народному "жирный".

Б - содержит броневой покров, то есть, обмотан жестяной лентой.

По обозначению бронепокровов (буквы "К", "Б" ) и подушек (буквы "п", "л", "2л" и "в" ) страница → Защитные покровы

100 х 2 - имеет в своём сердечнике 100 пар. Следует заметить, что в кабелях с ёмкостью 50 пар и более, присутствуют запасные пары. То есть в данном кабеле пар будет 103, или 206 жил. (число запасных пар непостоянно и зависит от производителя кабеля).

Кабеля этого типа выпускаются с числом пар от 5 до 600, причём кое где ещё действуют кабеля и большей парной ёмкости (до 2400 пар).

0,5 - диаметр жил. Сейчас выпускают ТПП с диаметрами жил 0.32, 0.4, 0.5, 0.64 мм, раньше встречался и более экзотические диаметр 0.7 мм.

В кабеле ТСВ буква "С " обозначает станционный, а все возможные варианты маркировки на странице → Кабели телефонные

МТППЗ, МТППэпЗ, КАПЗ, КАПЗоп

Кабеля с меньшим числом пар стали выпускать относительно недавно и в маркировке к привычному ТПП спереди добавили букву М, то есть малопарный . Бывают 5-и, 4-х, 3-х, 2-х и однопарные. Отсутствие букв "эп" в маркировке МТППЗ не обозначает, что экран в нём из фольги, в таком кабеле его вообще нет .

КАПЗ от МТППЗ ни чем не отличается, разве что бывает с толщиной жилы 0.9 и 1.2 мм. КАПЗоп содержит стальную оплётку с дополнительной полиэтиленовой изоляцией. Расшифровка маркировки: "К" - кабель, "А" - абонентский, "П" - полиэтиленовая изоляция, "З" - заполненный (с гидрофобным наполнителем).

Расшифровке маркировки оптоволоконных кабелей посвящён: → Справочник по маркировке и назначению оптоволоконных кабелей

Конструкция ТПП, ТППэп, ТППэпЗ, ТСВ, ТПВ, МТППЗ, МТППэпЗ, КАПЗ, КАПЗоп

О системах скрутки жил в кабеле типа ТПП

В кабелях ТПП жилы могут иметь повивную и пучковую скрутку.

Повивная скрутка

Кабеля с повивной скруткой сейчас видимо не выпускаются, но ещё используются. Повивная система скрутки осталась такой же, как старом свинцовом кабеле типа ТГ (кстати ТГ расшифровывается, как телефонный голый). Пары делятся на слои, называемые повивами. В разных по ёмкости кабелях количество пар в каждом повиве различно.

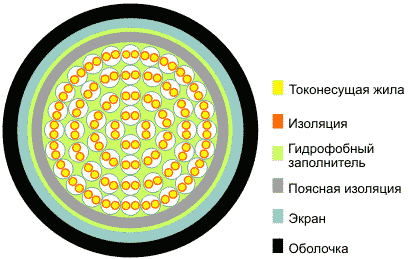

Для большей наглядности картинка, показывающая расположение пар в повивном кабеле. ТПП 50 х 2.

Повивной кабель имеет, как правило, бедную расцветку жил. Первая пара в повиве красная, вторая синяя, и она же задаёт направление счёта (по часовой или против), остальные одинакового цвета. Повивы разделены нитками и при снятии оболочки не распадаются; то есть, снимаем первую пару ниток, рассыпается последний повив, далее предпоследний. Надо сказать, что из-за сложности счёта в таком кабеле спайщики часто ошибались с подсчётом пар, либо вовсе игнорировали его. Жилы сращивались просто попарно без учёта счёта, а собирались на последнем этапе монтажа кабеля при прозвонке. Так что вся эта система не прижилась. Некоторый плюс повивного кабеля в меньшей толщине кабеля. Пары в нём укладываются плотнее и сотня повивная заметно тоньше сотни скрученной пучками.

Пучковая скрутка

А вот как выглядит эта расцветка в модуле СМЖ при монтаже муфты:

Официально о монтаже модулей СМЖ на странице Сращивание токопроводящих жил и восстановление их изоляции

Учитывая, что пары на плинтах и кроссах (громполосах) принято считать с "0", то разводка жил приобретает следующий вид:

Так выглядит зарядка плинта на фотографии. Учитывая, что это вид сзади счёт перевёрнут наоборот.

Стоит заметить, что такая разводка не обязательна и долгое время носила рекомендательный характер. Станционным монтажникам или спайщикам при монтаже удобно пользоваться этой расцветкой, избегая лишней прозвонки. Но пользуются ей не все и не всегда именно такой, например, встречаются участки, которые первыми считают пары с красными жилами. Что касается эксплуатации, то кое где сохранился повивной кабель или кабель с другой расцветкой пар (выпускались когда-то и такие) и кабельщики заряжая коробки игнорируют цветовой счёт, полагаясь на прозвонку. Так что, разрезая кабель в длине, и выбирая бело-голубую пару, вы не обязательно выбираете нулевую (первую).

Порядок счёта пар и четвёрок по цветам оговорен в некоторых стандартах. Цвета и счёт в повивном четвёрочном кабеле прописан в ГОСТ 15125-92. Кабели связи симметричные высокочастотные с кордельно-полистирольной изоляцией. Технические условия. И в ГОСТ Р 54429-2011. Кабели связи симметричные для цифровых систем передачи. Общие технические условия. В приложении прописан порядок счета, как пар, так и четвёрок. Выписки из этихдокументов по ссылкам:
Цветовой счёт в симметричных парных кабелях связи
Цветовой счёт в четвёрочных кабелях связи

Следующим слоем идёт экран, сейчас в основном выпускается с плёночной основой (буквы "эп" в маркировке). Вместе с экраном всегда идёт лужёная, без изоляции жила.

Ну и наконец оболочка .

Первым после свинцовых ТГ появился кабель ТПВ в котором оболочка была виниловой. Первоначально считалось, что этот кабель предназначен для наружной прокладки и прокладки в грунт, и использовался повсеместно. Но вскоре было замечено, что в грунте он теряет изоляционные свойства из-за "намокания". Отличается от ТПП цветом: бывает синим и серым, впрочем, и чёрным то же.

Нeсколько позже появился кабель ТПП. Полиэтилен гораздо меньше напитывается водой (с годами всё же теряет изоляцию) и более пожароопасен - полиэтилен поджечь легче, чем винил. Именно из-за этого он запрещён для прокладки внутри телефонных станций, где на смену ему ложится ТСВ.

В последние годы на оболочку кабелей ТППэпЗ стала наноситься маркировка с маркой кабеля и метражом.

18.12.13. Страница дополнена более официальной информацией по ссылке Конструкция кабелей ТПппЗП и ТППэпЗ

Разделку концов кабелей производят до монтажа муфт и заделок. Она заключается в последовательном ступенчатом удалении на опре­деленной длине защитных покровов, брони, оболочки, экрана и изоляции кабеля. Размеры разделки определяют по технической до­кументации в зависимости от конструкции кабеля и монтируемой на нем муфты (заделки), напряжения кабеля и сечения его жил.

Приступая к разделке конца кабеля проверяют отсутствие влаги в бумажной изоляции и жилах. При необходимости удаляют имеющу­юся влажную изоляцию, лишнюю длину концов, участки под гер­метизирующими колпачками и концевыми кабельными захватами, а также проходящие через щеки барабанов. Дефектные места кабеля отрезают секторными ножницами НС (рис. 18, а).

Разделку кабеля начинают с определения мест установки банда­жей, которые рассчитывают по формуле: А = Б + О + П + И + Г. На конце кабеля отмеряют расстояние А (рис. 19, а) и распрямляют этот участок. Далее подматывают смоляную ленту (см. рис. 18, б) и накладывают бандаж (см. рис. 18, в) из двух-трех вариантов стальной оцинкованной проволоки вручную или с помощью специально­го приспособления (клетневки). Концы проволоки захватывают плос­когубцами, скручивают и пригибают вдоль кабеля.

а - резка конца кабеля ножницами НС; 6 - подмотка из смоляной ленты; в - наложение проволочного бандажа; г - надрезание брони; д, е - удаление брони, пряжи, подушки и кабельной бумаги

Рис. 18. Технология резки концов кабелей, наложения бандажей и удаления покровов

Наружный кабельный покров разматывают до установленного бан­дажа и не срезают, а оставляют его для защиты ступени брони от коррозии после монтажа муфты.

На броню кабеля на расстоянии Б (50-70 мм) от первого прово­лочного бандажа накладывают второй бандаж. При монтаже чугунных соединительных и ответвительных муфт и концевых заделок в сталь­ных воронках участок брони используют для уплотнения их горло­вин, поэтому размер Б увеличивают до 100-160 мм. По внешней кромке второго бандажа бронерезкой или ножовкой надрезают верхнюю и нижнюю ленты брони (не более половины их толщины), затем броню разматывают (см.рис.18,г,д), обламывают и снимают.

Далее удаляют подушку (см. рис.18, е). Для этого кабельную бумагу и битумный состав подогревают огнем пропановой горелки или паяльной лампы. Оболочку кабеля очищают салфеткой, смочен­ной в подогретом до 35-40 о С трансформаторном масле.



Для удаления оболочки на расстоянии 50-70 мм от среза брони делают кольцевые надрезы. В чугунных муфтах и концевых стальных воронках участок оболочки используют только для присоединения заземляющего проводника, поэтому указанное расстояние уменьша­ют до 20-25 мм (см. рис. 19, а).

а - с поясной бумажной изоляцией; б - с пластмассовой изоляцией; 1 - наружный покров; 2 - броня; 3 - оболочка; 4 - поясная изоляция; 5 - изоляция жилы; 6 - жилы кабеля; 7 - бандаж;А, Б, И, О, П, Г и Ш - размеры разделки

Рис. 19. Разделка концов трехжильного кабеля.


При разметке свинцовых оболочек (рис.20, а) кольиевые надре­зы на половину глубины выполняют монтерским (рис.20, б) или специальным ножом с ограничителем глубины резания (рис.20, в). От второго кольцевого надреза на расстоянии 10 мм один от другого (рис.20, д, е) полоску оболочки между двумя надрезами захваты­вают плоскогубцами и удаляют (рис.20, и). Оставшуюся часть обо­лочки раздвигают (рис.20, к) и отламывают у второго кольцевого надреза. Между первым и вторым кольцевыми надрезами оболочка временно остается. Она предохраняет изоляцию от повреждения при изгибе жил.

У кабелей с алюминиевой оболочкой надрезы выполняют сталь­ным ножом НКА-1М с режущим диском (рис.20, г). От второго кольцевого надреза делают винтовой надрез (рис.20, ж). Удаление гофрированной алюминиевой оболочки производят после ее над­резания на расстоянии 10-15 мм у выступа гофр. Далее жилы ка­беля освобождают от поясной изоляции и постепенно выгибают по шаблону. Затем подготавливают место для присоединения за­земления (рис.20, а, б).

Для присоединения жил кабелей к контактным выводам электро­технических устройств их оконцовывают наконечниками, закрепля­емыми на жилах опрессовыванием, сваркой или пайкой. Оконцевание однопроволочных жил кроме того может быть выполнено фор­мированием наконечника из конца жилы. Соединение жил кабелей в муфтах выполняют в соединительных и ответвительных гильзах оп­рессовыванием, сваркой или пайкой.

Технология соединения алюминиевых жил опрессованием пока­зана на рис. 22, а-з.

Концы алюминиевых секторных жил перед опрессовыванием скругляют: многопроволочные - универсальными плоскогубцами, однопроволочные и комбинированные - специальным инструмен­том ИСК или КС, а также инструментом, входящим в набор НИСО.

При опрессовывании наконечник или гильзу надевают на жилу (жила должна входить в трубчатую часть наконечника до упора, а в гильзе торцы жил должны упираться друг в друга в середине ее), устанавливают в механизм для спрессовывания, предварительно от­водя пуансон.

м

а - разметка; б, в - круговые надрезы свинцовых оболочек; г - круговые надрезы алюминиевых оболочек; д, в ~ продольные надрезы свинцовых оболочек; ж - надрез алюминиевой оболочки по винтовой линии; з, м - надрезы пластмассовых оболочек; и, к - снятие свинцовых оболочек;

л - снятие алюминиевых оболочек; н - удаление гофрированной алюминиевой оболочки

Рис. 20. Операции по удалению оболочек кабеля:

Операции соединения и ответвления непосредственным сплавле­нием припоем обработанных концов жил показаны на рис.23, а. В формы (гильзы) 2 жилы 1 вводят так, чтобы их стык находился в середине формы (для жил со сре­занными под углом 55° конца­ми зазор между торцами остав­ляют около 2 мм). Разъемные формы скрепляют бандажами или замками, а зазоры между жилой и формой уплотняют ас­бестовым шнуром 7. Для более полной заливки припоем фор­мы располагают в горизонталь­ном положении, на жилы наде­вают защитные экраны 5. При соединении жил сечением 120- 240 мм 2 дополнительно устанав­ливают охладители.


а - проволочными бандажами; б - пайкой; 1, 3 - бандаж у торцов

оболочки и наружного покрова; 2, 4 - бандаж для пайки проводника заземления

Рис.21.Способы крепления проводника заземления к металлической оболочке

Форму (гильзу) нагревают пламенем горелки 3. Одновремен­но вводят в пламя палочку при­поя 4, расплав которого переме­шивают мешалкой 8 до полного заполнения формы и удаления шлаков. После этого нагрев пре­кращают. Легким постукиванием по форме уплотняют припой. Тигель 11 (рис.23, б) при пайке поливают из ковшика 9 предварительно расплавленным припоем, устанавливают на не­котором расстоянии, чтобы ис­ключить дополнительный нагрев изоляции жил. Между тигелем и местом пайки размещают лоток 10, по которому будут стекать из­лишки (лоток не должен касаться изоляции жил).

Технология изолирования мест соединения и оконцевания жил кабелей бумажными роликами и рулонами показана на рис.24, а-е. После соединения жил бумажную изоляцию промывают разогретым до 120-130° С пропиточным составом. Затем снимают с изоляции жил верхние расцветочные ленты: изоляцию разделывают ступенями на участке длиной 16 мм - для кабелей напряжением 6 кВ и 24 мм - для кабелей на 10 кВ. Ширина каждой ступени составляет 8 мм, на каждой ступени обрывают восемь лент бумажной изоляции.

Восстановление изоляции оголенных участков жил выполняют роликами шириной 5 мм (подмотку делают до внешней поверхнос­ти соединительной гильзы или заводской изоляции в зависимости от того, что имеет меньший диаметр). Дальнейшее изолирование осуществляют роликами шириной 10 мм. Периодически изолируе­мые жилы в процессе подмотки прошпаривают разогретым до 120- 130° С пропиточным составом МП. Дальнейшее изолирование вы­полняют цилиндрическими рулонами шириной до 300 мм в зависи­мости от марки муфты.

а - зачистка внутренней поверхности гильзы; 6~ смазка внутренней поверх­ности гильзы; в - концы жил со снятой изоляцией; г - зачистка концов жил; д - смазка жил кварцевовазелиновой пастой; е- надевание гильзы на жилы; ж - опрессовывание жилы; з -~ измере­ние остаточной толщины в месте спрессовывания

Рис. 22. Технология соединения алюминиевых жил опрессовыванием.


Многожильный телефонный кабель ТПП на протяжении нескольких десятилетий остается основным при прокладке городских телефонных сетей.

Широкая номенклатура этого кабеля позволяет использовать его на всех участках телефонной линии связи и прокладывать в открытом грунте, коллекторах, на опорах, внутри и снаружи зданий.

Десятипарный ТПП используется для подключения абонентов сети к магистральной телефонной линии. Для расшивки кабеля на плинт в распределительной телефонной коробке используют определенный порядок цветовой нумерации пар в кабеле.

Специалисты компании ООО «Кабель-Центр » советуют использовать для монтажа только сертифицированный кабель известных производителей. В противном случае можно столкнуться с нестандартной расцветкой изоляции жил и несоответствием цветовой нумерации пар.

Что надо знать о структуре кабеля ТППэп

В настоящее время в телефонной сети в качестве основного городского используется экранированный кабель ТППэп.

Однопроволочные медные изолированные жилы кабеля попарно скручены с небольшим шагом повива. Сплошная полиэтиленовая изоляция проводников паре отличается по цвету и соответствует стандарту цветового счета пар.

Пары скручиваются в элементарные пучки, состоящие из 5 или 10 пар. Элементарный пучок скрепляется с помощью синтетической нити. Кроме этого он имеет цветную нить, которая отличает пучки друг от друга. Сердечник ТПП 10х2х0,5 состоит из одного десятипарного элементарного пучка.

Поверх сердечника накладывается поясная изоляция из лент ПЭТФ, которая сохраняет геометрическую форму и служит изоляции жил от механического и теплового воздействия. Поверх поясной изоляции накладывается пленочный экран толщиной 0,1 мм из алюминиевой фольги нанесенной на полимерную ленту. Под металлическим слоем экрана прокладывается не изолированная контактная медная проволока.

Верхний слой кабеля -защитная оболочка из полиэтилена высокого давления.

На сайте дилерской компании «Кабель-Центр» вы можете приобрести по заводской цене сертифицированный кабель ТППэп 10х2х0,5 .

Цветовой счет (распайка) кабеля ТПП 10 пар

Порядок распайки десятипарного телефонного кабеля на плинте определяется стандартом, в котором каждой паре проводников присваивается номер, соответствующий цветовой комбинации жил пары.

Распределительные коробки, которые устанавливаются в здании, позволяют связать многопарный магистральный кабель связи ТППэп с однопарным абонентским ТРП. С его помощью и осуществляется подключение АТС к телефонной розетке в квартире.

Перед расшивкой кабеля с него специальным инструментом снимают оболочку, поясную изоляцию и экран на расстоянии 1,5 м от края и скрепляют его изолентой Затем вытаскивают по одной паре и заводят в плинт.

Цветовой счет ТПП в соответствии со стандартом, учитывая, что счет на плинтах ведется с «0»:

  1. Первые пять пар - бело-голубая, бело-оранжевая, бело-зеленая, бело-коричневая, бело-серая.
  2. Вторые пять пар - красно-голубая, красно-оранжевая, красно-зеленая, красно-коричневая, красно-серая.

Снимать изоляцию с проводников не надо, так как контакты плинтов содержат ножи, которые ее перерезают и обеспечивают электрическое соединение.

1- наружный защитный покров, 2-броня ,.

3-металлическая оболочка, 4-поясная изоляция,

5-изоляция жил.А, Б, Д, О,П, Ж и Г-обозначение длины

Рисунок 52 - Разделка бронированного кабеля и термоусаживаемая перчатка

Таблица 2 - Размеры разделки кабеля для монтажа соединительных муфт СЭ (рис. 52)

Маркораз-меры муфт Сечение жил кабеля, мм 2 при напряжении, кВ Размеры, мм
А Б О П Ж
СЭ-1 10-70 16-50
СЭ-2 95-120 70-95
СЭ-3 150-185 120-150
СЭ-4 185-240

Технология разделки следующая . На расстоянии А от конца кабеля накладывают бандаж из двух-трех витков стальной оцинкованной проволоки. Разматывают кабельную пряжу до бандажа и оставляют ее для последующего использования при монтаже муфты. Второй бандаж накладывают на расстоянии Б от первого. Ножовкой с ограничителем глубины резания здесь надрезают броню и удаляют ее и подушку под ней. Для удаления свинцовой или алюминиевой оболочки делают на ней на половину толщины оболочки ножом с ограничителем глубины резания два кольцевых надреза на расстоянии О и Л. На участке между надрезами временно оболочку оставляют, удаляя ее за вторым надрезом. Свинцовую оболочку удаляют в два приема: от второго надреза делают два продольных до конца кабеля на расстоянии 10 мм и удаляют эту полоску, затем удаляют остальную часть оболочки; алюминиевую оболочку снимают с помощью спирального надреза до конца кабеля. Разматывая полупроводящую бумагу и поясную изоляцию, обрывают их у края оболочки. Разводку жил кабеля в большинстве случаев производят вручную (возможно с применением специальных шаблонов), избегая резких перегибов. По окончании разводки удаляют временно оставленную часть оболочки. Для снятия изоляции жил предварительно перевязывают кабель в месте обреза несколькими витками хлопчатобумажных ниток, длина оголяемого участка зависит от способа оконцевания или соединения жил.

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ ПО РАЗДЕЛКЕ БРОНИРОВАННОГО КАБЕЛЯ. Бронированный перед разделкой очищается от грязи, затем производится его разметка и разделка. Для разделки кабеля необходимо применять специальные инструменты, позволяющие выполнить работы быстро, с хорошим качеством и безопасно.


Последовательность операций по разделке бронированного кабеля показана на рисунке 73.

1- определить по таблицам размеры разделки и разметить конец кабеля

2- установить бандаж нитяной (из ниток) №1 на наружный защитный покров

3- аккуратно отрезать и снять наружный защитный покров

4- зачистить броню кабеля на длину отрезка Бр

5- установить проволочный бандаж №2

6- отрезать аккуратно броню и удалить

7- установить бандаж нитяной № 3 на поясную изоляцию на длину отрезка По

8- отрезать аккуратно поясную изоляцию и удалить

9- зачистить жилы от изоляции на отрезке Жи и удалить

10- зачистить и обезжирить броню и металлическую оболочку кабеля для пайки

11- подложить на броню и оболочку кабеля луженый конец медной перемычки и установить бандажи проволочные №№ 4 и5 на броню и на оболочку

12- развести и прогреть паяльную лампу

13- аккуратно припаять медную перемычку к броне и оболочке, (не расплавив металлическую оболочку) и закрепив пайку проволочными бандажами

Оконцевание кабелей. Оконцевание кабелей выполняется в зависимости от величины напряжения и места подсоединения кабеля следующими способами: концевыми муфтами, концевыми заделками и перчатками. Для оконцевания кабелей в распределительных устройствах используются концевые заделки и концевые муфты. Заделки применяются внутри помещений, концевые муфты - на улице. Основные типы муфт: КНЭ, КНЧ, КНП; заделок: КВ, КВЭтп и др. Концевые муфты часто используются для перехода кабельной линии в воздушную. Концевые заделки – для подключения кабеля к приемнику или коммутационному аппарату или КРУ. После монтажа концевые муфты и заделки заливаются кабельными мастиками и составами, эпоксидными или битумными, также применяются современные технологии термо- или холодной усадки (см. стр. 70).

Сухие способы разделки при напряжении до 1000 В можно осуществлять в виде концевой заделки в резиновых перчатках, термоусаживающихся трубок, концевой заделки с полихлорвиниловой лентой и лаками и др. для подключения в клеммных коробках электродвигателей. Концевые заделки гибких кабелей выполняют с помощью изоляционной резины, термоусаживающихся трубок или перчаток из кремнийорганической резины (ТКР) или электроизоляционных гильз. Широкое распространение получило заключение жил кабеля в трубку ТКР, последовательность такой заделки состоит в следующем. Уделяется наружный резиновый шланг на участке 350 мм от конца кабеля. При наличии металлического экрана он удаляется с каждой жилы, оставляя по 8-10 проволок, которые от трех фаз скручиваются в жгут и вместе с заземляющей жилой присоединяются к заземляющему зажиму. Освобождают изоляционную резину жилы кабеля от полупроводящего слоя на участке длиной 200 мм и поверх изоляционной резины надевают трубки ТКР соответствующего внутреннего диаметра. Трубка надевается с захватом неснятого слоя полупроводящей резины. Для напрессовки трубки может использоваться сжатый воздух, при напрессовке без сжатого воздуха трубку предварительно в течение 15 – 20 мин выдерживают в бензине Б-70 или марки «Калоша», после испарения бензина трубка восстанавливает свои свойства. По всей длине разделанной части, включая трубку, накладывается бандаж с шагом 20-30 мм с окончанием за 100 мм до кабельного наконечника. Места среза шланговой оболочки защищается специальной лентой.

Оконцевание жил кабеля в большинстве случаев осуществляется опрессовкой с помо
щью кабельных наконечников, пайкой или сваркой. Медные или алюминиевые наконечники выбираются по материалу жилы кабеля и сечению жилы. Для оконцевания снимается изоляция жилы на длину трубчатой части наконечника, секторные жилы округляются, жилы зачищаются до блеска и протираются. Наконечник надевают на жилу до упора, трубчатую часть наконечника устанавливают в матрицу и производят опрессовывание с помощью специальных пуансонов, прессов и клещей.

Рисунок 54 - Концевая заделка ПКВЭ для одножильного кабеля. Термоусаживаемая перчатка КВт для трехжильного кабеля.

Соединение кабелей. Неразборное соединение отдельных отрезков кабеля производится с помощью соединительных, ответвительных и стопорных муфт, заполняемых эпоксидным или битумным составами (компаундами). Разборные соединения производят в специальных металлических коробках. Соединение жил кабеля производят с помощью соединительных гильз, наконечников или опок. Подготовленные к соединению жилы вставляются в гильзу (опоку) до упора торцами в середине гильзы и опрессовываются или припаиваются, острые края гильзы закруляются.


Соединение гибких кабелей осуществляется с помощью соединительных разборных и разъемных коробок, муфт, штепсельных муфт или вулканизации. При вулканизации после разделки все жилы сдвигаются от одного из его концов по длине жил на 50 мм по часовой стрелке. Соединенные и опрессованные жилы в отдельности обматываются двумя слоями невулканизированной резиновой ленты, поверх чего накладывается внахлестку один слой

Рисунок 55 - Разделка четырехжильного кабеля для соединения или для подключения к рудничным пускателю или автомату.

миткалевой ленты. Пространство между жилами выкладывается полосками из невулканизируемой резины. Соединенные жилы обматываются несколькими слоями «сырой» резиновой ленты, каждый наружный слой протирается бензином. Верхний наружный слой натирают тальком и обматывают двумя слоями миткалевой ленты, после этого соединенная часть кабеля вулканизируется в специальном аппарате 40-50 мин. После охлаждения кабеля миткалевую ленту удаляют, а место соединения зачищают наждачной бумагой. В карьерах для соединения высоковольтных кабелей с резиновой изоляцией формулы 3+1+1 применяют разъемы высоковольтные штепсельные РВШ-6(10)/400 в исполнении УХЛ-1, IР – 67. Применяются также специальные эластичные муфты и перчатки обжимающего типа.

Соединение бронированных кабелей. Бронированные кабели соединяются с помощью соединительных муфт: при напряжении до 1000 В- чугунных или других, а при напряжении свыше 1000 В- эпоксидных муфт СЭ, свинцовых СС, полиуретановых СП, термоусаживаемых СТ и муфт холодной усадки. По назначению муфты бывают соединительные, ответвительные и стопорные. Соединительные предназначены для соединения кабелей, ответвительные- для ответвления третьего кабеля под углом (У-образные и Т- образные), стопорные предназначены для предотвращения стекания кабельной массы при вертикальной прокладке. Муфты в основном- неразборные и используются для постоянного соединения отрезков кабеля.

После монтажа муфты заполняются специальными мастиками и компаундами на основе масляно-битумных, эпоксидных или полиуретановых смесей. Эпоксидные муфты СЭ заполняются на месте монтажа эпоксидным компаундом, чугунные муфты СЧ заливаются битумным или эпоксидным составом. Свинцовые муфты марки СС используются с защитным герметическим или негерметическим кожухом. Временное разборное соединение кабелей в подземных выработках производится с помощью шинных коробок КР, КШВ или ВШК. Эпоксидные соединительные муфты предназначены для соединения силовых кабелей на напряжение 1, 6 и 10 кВ с бумажной и пластмассовой изоляцией с медными и алюминиевыми жилами. Чугунные муфты используют для кабелей с бумажной изоляцией в алюминиевой или свинцовой оболочке на напряжение до 1 кВ. Свинцовые и эпоксидные муфты предназначены для соединения кабелей на напряжение 6 и 10 кВ.

При использовании битумных составов их предварительно нагревают до температуры 140-180 градусов, что представляет опасность для персонала, поэтому разогретую емкость с массой (например ведро), нель зя передавать из рук в руки другого человека, а нужно переносить только тому, кто снял эту емкость с огня или другого нагревательного прибора. Эпоксидные компаунды нельзя разогревать с применением нагревательных приборов и огня - их рабочая температура - плюс 15- 20 градусов, поэтому в холодное время перед исполь


КМЧ

СЭ : 1-бандаж из проволоки, 2- заземляющий проводник, припаянный к броне и металлической оболочке кабеля, 3-уплотнение, 9-жилы кабеля, 10-гильзы или опоки. КНЭ : 1-наконечник для соединения выводов муфты с проводами ВЛ, 2-изолятор и жила кабеля, 4-заземляющий проводник, 6-хомут, соединяющий оболочку и броню кабеля с заземляющим проводником.

Рисунок 56 - Соединительные муфты СС, СЭ и концевые муфты КМЧ и КНЭ-10.

При работе в холодную погоду на месте монтажа муфты ставится временная палатка с устройством для подогрева воздуха и вентиляции. При работе с эпоксидными смесями люди должны пользоваться защитными перчатками, например - медицинскими. Для соединения бронированных кабелей с пластмассовой изоляцией и оболочкой на напряжение до 6 кВ используются стальные муфты с заливкой эпоксидным или полиуретановым компаундом и герметизацией за счет уплотнительных резиновых колец. Для присоединения низковольтных бронированных кабелей к аппаратам управления применяются сухие способы разделки кабелей, которые не требуют заливки кабельной массой. Для подключения силового кабеля к высоковольтным аппаратам используют специальную кабельную арматуру, при этом применяют как сухие способы разделки, так и заливку изоляционной кабельной массой.


Рисунок 57 – Комплект соединительной муфты СЭ-50

Технология термоусадки и холодной усадки. В настоящее время все большее применение находят термусаживаемые муфты и заделки, а также комплекты холодной усадки (не требующие нагревания). Эти способы соединения кабелей позволяют повысить производительность труда (время монтажа сокращается примерно в два раза), уменьшить применение вредных эпоксидных компаундов и опасных битумных составов. В комплект муфт входят соединительные гильзы из меди, алюминия или биметаллические (медь-алюминий), и изоляционные материалы. Термоусаживаемая муфта имеет полимерные термоусаживаемые трубки, манжеты, несколько слоев изоляции и экраны из проводящих и полупроводящих материалов. В процессе разогрева пламенем газовой горелки муфта меняет свои размеры и обжимает все места соединений с большой степенью герметизации, что предотвращает попадание посторонних тел и влаги и обеспечивает большую электрическую прочность. К ним относятся муфты СТп, СТпМ и другие.


1- шланг, 2 – сетка экранная, 3 – шланг с экранным слоем, 4- манжета изолирующая с экранным слоем, 5 – манжета подкладная, 6- пластина регулятор, 7- соединитель болтовой, 8,10 – лента-регулятор,

9 – трубка жильная, 11 – перчатка высоковольтная, 12- провод заземления, 13- пружина, 14- тёрка

15,16- лента-герметик

Рисунок 58 – Модернизированная термоусаживаемая муфта 10 СТпМ для кабелей с БПИ на 10 кВ

Муфты холодной усадки изготавливаются на основе силикона или специальной ЕПДМ (ЕPDM)–резины.(Ethylene Propylene Diene Monomer - Э тилен-Пропилен-Диен-Модифицированный каучук). Они смягчают механические воздействия, не боятся влияния влаги, агрессивных кислотных и щелочных сред¸ солнечных лучей. Муфты сохраняют гибкость кабеля и допускают наклонную прокладку, так как имеют стопорные свойства.

Муфта холодной усадки имеет силиконовый или резиновый (ЕПДМ-резина) корпус, предварительно натянутый на пружинную спираль, которая удаляется при монтаже. После удаления спирали муфта легко усаживается, плотно охватывая кабель и обеспечивая его герметизацию. Применение муфт холодной усадки также позволяет отказаться от использования нагревательных приборов при выполнении монтажных работ.


1-оболочка кабеля, 2-хомут для экрана, 3-силиконовая перчатка, 4-трубка, надетая на жилу, 5-изоляция из герметизирующей изоленты, 6-наконечник

Рисунок 59 – Муфта концевая холодной усадки для кабеля с изоляцией из СПЭ

Сравнение термоусадки и холодной усадки . Муфты холодной усадки и термоусаживаемые муфты различны по своему применению, способам установки и физическим характеристикам. Внешне муфты холодной усадки и термоусадки похожи. Оба типа муфт используются при изоляции, соединении и концевой заделке электрических кабелей на напряжение до 10 и до 35 кВ. Различие состоит в разнице двух технологий.

Технология термоусадки предполагает наличие источника тепла. Качество монтажа в этом случае зависит от квалификации монтажника и условий монтажа. Неравномерный нагрев, который может быть связан с ограниченным рабочим пространством или с ограниченным доступом ко всей поверхности муфты, может привести к неравномерности толщины изоляции. Применение открытого пламени требует особой осторожности с точки зрения повреждения кабеля или окружающего оборудования, а также специального разрешения на проведение огневых работ. При монтаже термоусаживаемой муфты оболочка кабеля нагревается и полиэтилен размягчается. Перегрев кабеля может привести к оплавлению изоляции и к понижению сопротивления изоляции. Еще одной специфической особенностью термоусадки является истончение изоляционного слоя в местах перепада диаметров при усадке муфты на неровные поверхности. Размягченный материал стекает с этой области, в результате чего изоляционный слой там получается тоньше.

Монтаж муфт холодной усадки производится без нагревания путем удаления корда, без применения каких-либо инструментов. При этом муфта плотно усаживается на кабель, обеспечивая электрическую изоляцию равномерной толщины.

Термоусаживаемые материалы и материалы холодной усадки по-разному реагируют на влияние температуры. Силикон и ЕПДМ-резина лучше переносят перепады температуры и лучше изменяют свою форму при колебаниях температуры, чем термоусаживаемые материалы, поэтому лучше сохраняют герметичность.

В связи с этими отличиями муфты из силикона рекомендуется использовать для установки на открытом воздухе, над поверхностью земли на кабелях различного напряжения, а также в условиях экстремальных перепадов температур. Изделия из ЕПДМ-резины лучше использовать под землей, особенно при монтажных работах в кабельных колодцах, так как они требуют применения мер по защите от УФ-излучения.

11.27. Во время прокладки кабель в проходных колодцах и концы кабеля в месте монтажа должны быть выложены на консолях по форме колодца. При этом должны соблюдаться допустимые радиусы изгибов кабеля, указанные в ГОСТ. Если для монтажа или для проверки оставляются длинные концы (более 3 м), то выкладку концов производят спайщики в процессе монтажа. При прокладке эти концы должны скручиваться в бухты и аккуратно укладываться на дно колодца. Бухты кабеля малой емкости должны подвязываться к металлоконструкциям - кронштейнам и консолям.

11.28. При подборе муфт для монтажа кабеля учитываются следующие его характеристики: тип и емкость кабеля, внешний диаметр оболочки и защитного шланга. Муфты подбираются по их техническим условиям на свинцовые или полиэтиленовые, а также по действующим нормативным документам по монтажу конкретных марок кабелей. Размеры разделки кабелей типа ТП с различными покровами, а также ТГ и ТБ с диаметром жил 0,5 мм, приведены на рис. 11.6 и в табл. 11.1.

Рис. 11.6. Размеры разделки концов при монтаже муфт на кабелях:

а) ТГ, ТПП, ТПВ; б) ТБ; в) ТППБ, ТППБШп;

1 - сердечник кабеля; 2 - свинцовая оболочка; 3 - пластмассовая оболочка; 4 - стальная гофрированная оболочка; 5 - стальные ленты брони; 6 - кабельная пряжа; 7 - защитный полиэтиленовый шланг

Таблица 11.1

Разделка кабелей ТГ, ТБ, ТПП, ТППБ, ТППБШп

Длина, мм

Число пар кабеля

1000

1200

L

l

l 1

l 2

L 1

l 3

l 4

-

l 5

-

Примечания:

1. В числителе указана длина участков L и L 1 для муфты с ненумерованными жилами, а в знаменателе - с нумерованными.

2. Длины L , l , l 1 , l 2 указаны для кабелей ТГ, ТПП (рис. 11.6, а) и ТБ (рис. 11.6, б).

3. Длины L 1 , l 3 - l 5 указаны для кабелей ТППБ и ТППБШп (рис. 11.6, в).

4. На кабелях с разнонаправленной скруткой жил указанную длину разделки следует увеличить в 2 - 3 раза для обеспечения возможности качественной разборки сердечника на пары.

11.29. По размерам подобранных муфт на сращиваемых концах кабелей делаются отметки местоположения муфт и намечаются места обрезов оболочки и защитных покровов, а также участок оболочки, который должен зачищаться. Отметки обрезов наносят на оболочку и защитные покровы кабельным ножом. Обрезы оболочек выполняются таким образом, чтобы обеспечить необходимую величину их захода в корпус муфты. Величина захода оболочки в муфту в среднем 10 - 15 мм.

11.30. Длина зачищаемого участка оболочки зависит от типа кабеля и метода восстановления оболочки. Для пайки свинцовых муфт достаточно зачищенных участков оболочки длиной 60 - 80 мм. На такую же длину зачищаются полиэтиленовые оболочки или шланги в том случае, если они восстанавливаются методом наплавления полиэтиленовой ленты под стеклолентой. Если же оболочка восстанавливается с помощью трубок ТУТ, то длина зачищаемого участка увеличивается до длины применяемого отрезка ТУТ. Зачищаемый участок оболочки обезжиривается ацетоном или бензином Б-70. Особенно тщательно должны обезжириваться и зачищаться места наложения подклеивающего слоя.

Зачистка оболочки выполняется кабельным ножом по всему периметру. Для зачистки металлических оболочек может применяться стальная кордная щетка, а для зачистки полиэтиленовых оболочек - абразивная шкурка или бумага. Применение абразивных материалов допускается только при использовании трубок ТУТ, так как в этом случае шероховатая поверхность в месте наложения подклеивающего слоя повышает надежность соединения, а мелкие посторонние включения при этом не влияют на его качество.

11.31. Для удаления с конца кабеля свинцовой оболочки на ней в намеченном месте делают круговой надрез, и оболочка легко стягивается с сердечника (у городских кабелей емкостью до 300 ´ 2). Для кабелей емкостью более 300 ´ 2, кроме кругового надреза, выполняют еще один или два продольных надреза, идущих от кругового надреза к концу кабеля, на расстоянии 10 - 15 мм друг от друга. При одном продольном надрезе оболочку, начиная с конца, постепенно раздвигают и снимают с сердечника. При двух продольных надрезах конец полоски между ними захватывают плоскогубцами, и полоска удаляется путем накручивания ее на плоскогубцы. Затем кромки раздвигают и оболочку снимают с сердечника. При выполнении надрезов следует соблюдать осторожность, чтобы не повредить внутренние элементы кабеля.

11.32. При разделке кабелей ТПП для облегчения выполнения надрезов оболочки ее следует предварительно прогреть пламенем газовой горелки или паяльной лампы. После удаления оболочки лента спирально наложенного экрана кабеля ТПП скручивается в рулон и подвязывается у обреза оболочки. Если экранную ленту смотать невозможно, у обреза оболочки оставляют участок экрана длиной 20 мм. Экранная лента у обреза оболочки закрепляется бандажом из голой медной проволоки.

Такой же участок экрана оставляют и на кабелях с алюмополиэтиленовым экраном (ТППэп), для этого на указанном расстоянии от кругового надреза оболочки делается еще один круговой надрез, а затем между ними - продольный. Все надрезы выполняются на предварительно прогретой оболочке тупым ножом или стальной пластиной, чтобы не разрезать экран. Полоску оболочки между круговыми надрезами постепенно осторожно отделяют от экрана.

Поясную изоляцию из пластмассовых лент разматывают, ленты скручивают в рулоны и подвязывают у обреза оболочки, там же подвязывают и экранную проволоку. Если ленты поясной изоляции невозможно отделить друг от друга, они обрезаются на расстоянии 5 - 10 мм от обреза экрана.

11.33. При разделке кабелей типа Т у обреза свинцовой оболочки кабелей с бумажной изоляцией жил на сердечник накладывается бандаж из двух витков миткалевой ленты, который осторожно заталкивают под оболочку на глубину 3 - 5 мм. Бумажные ленты поясной изоляции сматывают с сердечника и обрезают на расстоянии 5 мм от обреза оболочки.

Сердечники кабелей с бумажной изоляцией жил перед монтажом прошпаривают кабельной массой типа МКП при температуре 120 °С. Бумажные гильзы, миткалевую ленту и суровые нитки прошпаривают одновременно с прошпаркой кабеля. Допускается производить монтаж муфт без предварительной прошпарки, если есть возможность восстановить качество бумажной изоляции жил готового сростка, просушивая его горячим воздухом.

11.34. При разделке бронированных кабелей их концы в котловане непосредственно перед монтажом укладывают на монтажный станок или монтажные козлы, которые устанавливаются на расстоянии 0,35 - 0,5 м от оси траншеи. Выкладку следует производить, строго соблюдая допустимый радиус из гиба, указанный в ГОСТ для данного типа или марки кабеля. После выкладки производится разметка концов по защитным покровам. Кабельную пряжу или защитный полиэтиленовый шланг обрезают на расстоянии 30 - 60 мм от обреза бронелент. Перед выполнением обреза наружный покров из кабельной пряжи закрепляют проволочным бандажом, для которого используется мягкая проволока диаметром 1,0 - 1,5 мм.

При разделке кабелей с броней из круглых проволок бандаж состоит из 10 - 12 витков стальной оцинкованной проволоки диаметром 3 мм. Чтобы бандаж был достаточно плотным, его рекомендуется накладывать с помощью клетневки. На кабелях с броней из плоских лент кабельная пряжа обрезается на расстоянии 5 мм от бандажа, а на кабелях с броней из круглых проволок - сматывается в клубок и сохраняется.

Обнаженную броню очищают от битума, для чего ее слегка нагревают и удаляют расплавленный битум сухой ветошью. Затем броню протирают ветошью, смоченной в бензине. На расстоянии 25 - 30 мм от обреза наружного покрова или шланга на участке 30 мм броню зачищают стальной щеткой. Зачищенный участок протирают чистой, смоченной в бензине или ацетоне ветошью и залуживают. Бронеленты залуживаются не менее, чем на 1/3 окружности, причем залуженный участок должен перекрывать обе стальные ленты. Залуженный участок стальных бронепроволок должен перекрывать не менее 50 % проволок. Залуживание стальной брони производится припоем ПОССу-30-2 с применением в качестве флюса пасты ПБК-26.

На залуженный участок брони накладывается бандаж из луженой медной проволоки диаметром 1,2 мм, состоящий из 4 - 5 витков, который припаивается к залуженному участку брони. Длина проволоки должна быть достаточной для того, чтобы использовать концы бандажей с обеих сторон муфты в качестве перемычки между броней сращиваемых кабелей, а свободные концы проволок скручивают в жгуты (рис. 11.7).

Стальные бронеленты в намеченном месте надпиливают напильником, разматывают, начиная с конца кабеля, и обламывают. Заусенцы удаляют напильником. На кабелях с броней из круглых проволок поверх бандажа из медной проволоки клетневкой накладывают бандаж из 15 - 20 витков стальной оцинкованной проволоки диаметром 3 мм, при этом жгут медных проволок укладывают вдоль кабеля в сторону муфты. После закрепления бандажа все бронепроволоки отделяют от кабеля и выпрямляют, затем перегибают на 180°, укладывают вдоль кабеля и закрепляют перевязкой.

Рис. 11.7. Наложение бандажей и устройство перемычек:

1 - кабельная пряжа; 2 - бандаж на кабельной пряже; 3 - бандаж на бронелентах; 4 - жгут медных проволок; 5 - провод перемычки между оболочками

После удаления бронелент разматывают подброневые покровы (подушку) и обрезают их на расстоянии 2 - 3 мм от обреза бронелент. На кабелях с круглыми бронепроволоками подброневые покровы не обрезают, а сматывают в клубки и подвязывают к кабелю у отгиба бронепроволок. Освобожденную от защитных покровов оболочку протирают ветошью, смоченной в бензине. По размерам муфты производится разметка концов по оболочке, отмечаются места обреза оболочки и участки, подлежащие зачистке, после которой оболочку надрезают и удаляют. Затем на концы надвигаются части муфты и трубки ТУТ, предназначенные для восстановления оболочки и защитного полиэтиленового шланга.

11.35. При разделке подвесных кабелей разметку концов кабеля с несущим стальным канатом следует производить таким образом, чтобы во время монтажа сростка на участках с отделенным канатом можно было разместить части муфты. Ориентировочные размеры разделки подвесных кабелей приведены в табл. 11.2.

Таблица 11.2

Размеры разделки кабеля с несущим канатом марки ТППт с диаметром жил 0,5 мм

Число пар кабеля

Длина удаляемого участка перемычки, мм

Длина удаляемого участка оболочки, мм

Длина разделки и удаления оболочки троса, мм, при способе соединения

гильзой

клеммой

сплетением

530/41

800/150

800/200

530/41

800/150

800/200

1000

675/41

1000/150

1000/200

1000

785/41

1000/200

1000/200

1200

945/41

1200/250

1200/250

Примечание. В числителе указана длина разделки троса, а в знаменателе - длина удаляемого участка оболочки троса.

Перемычка между оболочкой кабеля и оболочкой каната прорезается кабельным ножом. На оболочке каната для ее удаления выполняют круговые и продольные надрезы, или просто срезают ее ножом. При необходимости канат укорачивается до нужного размера, для чего на расстоянии 5 - 7 мм от места будущего обреза на проволоки каната накладывается бандаж из 4 - 5 витков стальной проволоки, а затем проволоки каната надпиливают и обламывают.
