Для обеспечения плавного закрывания двери используется доводчик. В соотношении с типом двери, на которые они устанавливаются, различают несколько разновидностей этих механизмов. О том как правильно установить доводчик двери и об его особенностях рассмотрим далее.

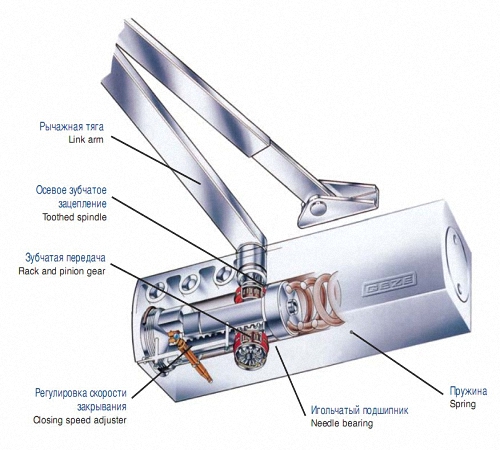

Особенности доводчика для двери и его устройство

В качестве основного элемента большинства современных доводчиков используется пружина. Именно она способна плавно контролировать процедуру закрывания и открывания двери. Поэтому, на одном монтаже доводчика процесс его установки не завершается. Требуется еще провести его настройку и регулировку, позволяющую двери открываться в определенном режиме.

Если на двери установлен доводчик, то она менее подвергается износу и срок ее эксплуатации значительно увеличивается. Доводчик способствует снижению нагрузки на поверхность двери, ее фурнитуры и петель. Кроме того, доводчики монтируют не только на двери, расположенные при входе в здание, но и на межкомнатные, банные или промежуточные двери.

В соотношении с технологией установки доводчика двери, их разделяют на:

• доводчик накладного типа, которые устанавливаются на дверные брусчатые коробки, на участки дверных петель или на стержень;
• конструкции напольного характера - их монтаж производится в процессе отделки пола, проектирование таких доводчиков производится при составлении чертежей всего здания или помещения;
• устройства скрытого типа - устанавливаются внутри коробки или полотна, для их установки потребуется фрезеровка данных конструктивных элементов, поэтому их монтаж - очень длительный и сложный процесс, который не под силу каждому.

Простотой и легкостью установки отличаются доводчики первого - накладного типа. Правила монтажа, чаще всего указывает сам производитель в инструкции или техническом паспорте двери.

Кроме того, некоторые производители оснащают дверь специальным шаблоном, на котором изображены все точки установки доводчика.

Предпочтительно выбирать именно такие изделия, в которых процедура установки доводчика четко и ясно описана. Хотя даже в таком случае, следует уделить внимание определенным нюансам, о которых и поговорим далее.

Внутренние механические доводчики бывают:

• С наличием зубастой рейки и шестерней - данный тип устройства имеет гидравлический контур и механическую реечную моментальную передачу, именно благодаря этому, удается создать плавные движения двери при наличии обширного диапазона. Главным отличием данного типа устройств является наличие сильного зажима при защелкивании ручки и соединения уплотнителя; для того, чтобы достичь максимальной эффективности в работе доводчика необходимо установить рычажную передачу.
• Внутренний механизм с кулачковой конструкцией - именно серцевидному кулачку принадлежит функция передачи усилия упругих элементов на шпиндель. Данные типы механизмов широко распространены в доводчиках как напольного, так и навесного или встроенного типа; для повышения его работоспособности следует установить слайдерную или канальную тягу.

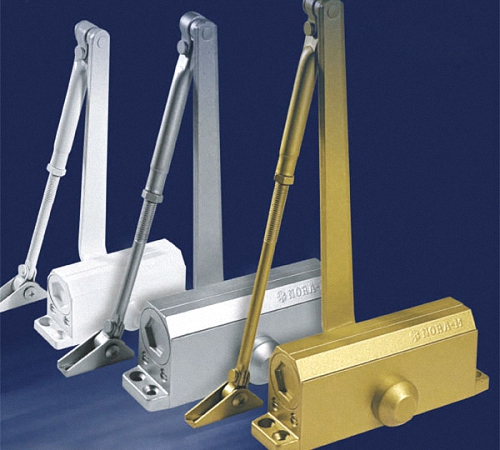

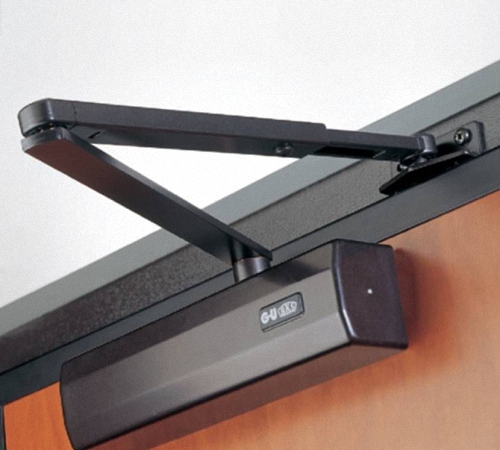

Доводчик двери фото:

Совет: Перед тем как приступать к непосредственной установке доводчика на уже используемую дверь, позаботьтесь о ее ремонте и об регулировке всей фурнитуры.

Монтажные работы и схема доводчика двери

Устройства, имеющие рычаги или каналы скользящего типа монтируются на любой из сторон межкомнатной и уличной двери. Если дверь входная или наружная, то лучше крепить доводчики внутри, во избежание их порчи под воздействием осадков и перепадов температуры.

Так как принцип работы устройства состоит в плавном перетекании машинного масла из одного участка доводчика в другой, а при наступлении морозов, густота и вязкость масла увеличивается, и это отражается на работе самого доводчика.

Предлагаем рассмотреть самые популярные схемы установки доводчика для двери:

• стандартное проведение монтажных работ основывается на фиксации доводчика на поверхности полотна, для фиксации рычага используется дверная коробка;
• существует вариант крепления доводчика по верхней схеме: то есть, он устанавливается на поверхности верхней части коробки из бруса, а для привинчивания самого башмака используют дверное полотно;
• при параллельном расположении, рычаг фиксируют в параллельном, а не вертикальном положении, используя при этом монтажный уголок.

Выбирая тот или иной вариант схемы установки двери следует руководствоваться тем, как расположены дверные петли на двери.

Во время открывания двери на себя, следует установить корпусную часть доводчика на полотне, а монтаж башмака осуществить на коробке.

Если дверь открывают от себя, то лучше всего зафиксировать рычаг на полотне, а корпус на коробке.

Во время приобретения доводчика для двери учтите такие факторы, как непосредственная нагрузка от двери и ее ширина, которая и сказывается на величие открывания. Если мощность одного доводчика недостаточна для нормального его функционирования, то следует установить два таких устройства.

Кроме того, возможно возникновение нестандартных ситуаций, в которых дверной просвет имеет недостаточную высоту. Для этого, в процессе выполнения установки, потребуется наличие пластин или специальных уголков.

• первый вариант предполагает параллельное закрепление рычага, при этом, монтаж башмака осуществляется с использованием монтажного уголка, который крепится на коробку;
• для крепления коробки используется монтажная пластина, а работа производится на коробочном брусе.

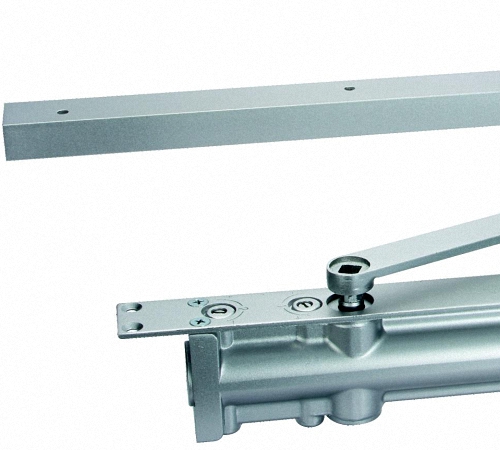

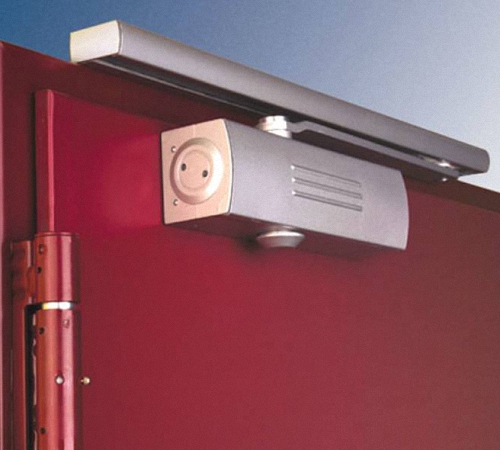

Существуют варианты доводчиков, имеющих скользящую тягу. Среди их преимуществ следует выделить:

• оптимизированный дизайн;
• наличие возможности в модернизации устройства с помощью использования электромагнитного фиксатора или пожаробезопасного сигнализатора.

Для функционирования данного типа доводчиков потребуется приложить определенные усилия. Кроме того, отсутствует возможность в контроле из работы. Хотя наличие ограничителя в виде вставки позволяет осуществлять контроль над работой и углом раскрытия дверцы. Для монтажа большинства модифицированных доводчиков необходимо использовать схему перпендикулярной установки. А для фиксации универсальных моделей возможно проведение монтажных работ с любой из удобных сторон.

Совет: В процессе монтажа доводчика канального или слайдерного типа, на стороне, обратной к расположению дверной петли, следует в обязательном порядке установить ограничитель, срабатываемый при полном открывании дверного полотна. Вместо ограничителя возможна установка специализированного стопора.

Как установить доводчик на дверь: инструкция по проведению монтажа

Когда расположение доводчика определено и выбрана схема его установки остается провести работы по его монтажу и настройке. Предлагаем ознакомиться с рекомендациями, по установке доводчика двери своими руками:

1. Если в комплектацию к доводчику входит специальная модель в виде шаблона, то он прикладывается к месту установки и фиксируется на нем с помощью скотча.

2. По указанным производителем точкам необходимо просверлить отверстия, под крепежи. Необходимо сделать два отверстия под крепление рычагов и четыре для фиксации самого устройства.

3. Предпочтительно подготовить отверстия заранее, до установки корпуса. Сначала происходит фиксация рычага, а затем корпусной коробки.

4. Когда устройство и рычаг закреплены следует установить на поверхность доводчика еще одну часть, отвечающую за тягу и провести настройки в соотношении с их длиной.

5. Учтите, что располагаться рычаг должен вертикально по отношению к поверхности дверного полотна, находящегося в закрытом положении.

6. Поверхность винтов для регулировки должна располагаться параллельно к стороне петельной брусовой коробки.

Каждый производитель доводчиков оснащает свое устройство специальными крепежами, которые не нуждаются в замене, так как устройство не будет способно нормально функционировать. Главное в процессе монтажа доводчика двери - в точности соблюдать все инструкции, указанные производителем, тогда устройство прослужит долго и качественно.

Следующий этап предполагает настройку прибора. Он начинается после соединения тягового механизма с основной рабочей частью. Настройка работы конструкции осуществляется с помощью настроек винтовых механизмов. Именно винты задают скорость открывания и закрывания двери с соотношении с двумя режимами:

• первый винт позволяет задать скорость, с которой дверь будет открываться от пятнадцати до ста восьмидесяти градусов;
• а второй винт программирует скорость открывания двери от нуля до пятнадцати градусов.

Для того, чтобы выставить требуемую скорость, необходимо повернуть винты в нужном направлении. Учтите, что чрезмерно усердная регулировка винтов приведет к их поломке, выпадению и даже утечке масла, находящегося в доводчике.

Существуют дополнительные параметры регулировки доводчика, а именно:

• ВС - устройство сопротивления чрезмерно резкому усилию при открывании от 75 до 105 градусов;
• НО - фиксатор, который задерживает полотно в открытом положении;
• устройство, которое обеспечивает затягивание определенного момента в процессе движения полотна.

Когда все работы по настройке и регулировке доводчика завершены, закройте его ось при помощи декоративного колпачка. Если все правила эксплуатации двери будут соблюдаться, то устройство прослужит длительное время.

Доводчик для раздвижных дверей и стандартных конструкций: правила выбора

Доводчики устанавливаются как на стандартные двери, так и на раздвижные конструкции в виде заграждений и даже ворот.

Покупка доводчика - сложный процесс, требующий определенных знаний, которые помогут выбрать качественное устройство, отличающееся длительным сроком эксплуатации.

Перед тем как покупать доводчик следует сосредоточиться на таких показателях:

1. Размер дверного полотна и общий вес конструкции.

Первый и самый главный параметр любого устройства - мощность или нажатие, с которой осуществляется процедура закрытия двери. Поэтому, с увеличением размера дверного полотна и его веса, увеличивается и мощность устройства, необходимого для ее закрывания. Некоторые конструкции требуют монтажа сразу двух доводчиков.

Мощность доводчиков рассчитывается с учетом европейских стандартных рассчетов, и определяется семя классами. Доводчик, который относится к первому разряду, предназначен для установки на небольшую и не тяжелую дверь, а доводчик седьмого разряда способен закрыть массивные конструкции. Для установки на обыкновенную дверь стандартного типа применяют доводчики третьего, четвертого и пятого классов.

2. Настройка и регулировка мощности открывания двери - второй параметр, по которому осуществляется выбор доводчика.

Основные опции настройки доводчиков:

• мощность закрывания;
• время закрывания.

Кроме этого, существуют дополнительные функции, по которым осуществляется настройка доводчика:

• наличие ветрового тормоза позволяет предохранить дверь от удара об поверхность стены во время ветров или открывания;
• во время задержки закрывания, дверь закрывается более медленно, это очень удобно при транспортировке больших грузов;
• не лишним будет наличие функции жесткого фиксирующего момента при использовании которой, дверь остается открытой определенное время;
• кроме этого, существует возможность в плавной регулировке пружинного механизма.

3. Тип устройства в соотношении с тяговыми характеристиками.

В соотношении с данным критерием выделяют такие типы доводчиков:

• стандартные устройства;
• устройства с наличием скользящей тяги;
• доводчики с приборами, фиксирующими полотно в одном из удобных положений.

4. Немаловажным фактором выбора доводчика является тип и способ его крепления.

В соотношении с типом установки доводчики бывают:

• поверхностные;
• напольные;
• скрытые.

Самым удобным вариантом является установка поверхностного доводчика. Кроме этого, такие доводчики имеют оптимальную стоимость и легко устанавливаются.

5. Климатические условия работы.

В процессе установки двери данный фактор нужно учесть обязательно. Так как некоторые типы доводчиков способны функционировать исключительно при плюсовой температуре, а другие - устойчивы к перепадам температуры, поэтому устанавливаются как на улице, так и в помещении.

6. Длительность эксплуатации и наличие специальной защиты.

Существуют модели обладающие особыми защитными механизмами, которые защищают их от постороннего вторжения. Данные параметры определяют стандарты европейского образца, на них влияет максимальное количество циклов отрывания и закрывания двери. Среднее значение работоспособности доводчика составляет минимум 450 тысяч циклов закрывания и открывания. Кроме того, для изготовления корпуса доводчика должны использоваться высококачественные материалы, которые устойчивы перед внешними воздействиями, в том числе и коррозией.

7. Внешний вид доводчика и его стоимость.

На дизайн доводчика существенно влияет его функциональное назначение. Доводчики бывают как больших, так и миниатюрных размеров. Кроме того, данные устройства отличаются широкой цветовой гаммой, поэтому подобрать доводчик под цвет двери не представляется проблемой. Если доводчик выполнен из стали, то здесь цвета немного ограничены белым, серым и темно коричневым цветами.

Стоимость доводчиков определяется количеством функций, которые он способен выполнять и качеством материалов, используемых в процессе его изготовления. Лучше потратиться на более дорогую модель, которая прослужит на двери несколько лет, чем покупать дешевые доводчики, уже через пол года, требующие замены.

Как установить доводчик на дверь видео:

Доводчик — устройство, помогающее плавно закрыть дверь, регулируя усилие так, чтобы она не хлопала. Оно заменило привратники и швейцаров. Конструкторы разработали множество различных моделей, пригодных для работы в самых разных условиях. Домовладелец может установить доводчик на дверь самостоятельно, применяя простейшие инструменты.

Принцип действия весьма прост: аппарат запасает энергию, когда дверь открывают, преодолевая сопротивление пружины, и возвращает во время закрывания.

Пружина, толкающая рычаг — это главная деталь механизма. Исходя из пути передачи усилия, различают такие виды:

1. С рычажной тягой. Над корпусом этих моделей видна система рычагов, перпендикулярных полотну. Достоинствами конструкции является ее простота, отказоустойчивость и доступность. Есть и недостаток: чем шире открывается створка, тем сильнее приходится тянуть. Это создает неудобства для пользователей в плохой физической форме.
2. Со скользящим каналом. Применен рычаг, параллельный створке, такая конструкция лучше выглядит, нет риска поломки. Кроме того, после достижения угла открывания в 30 о усилие на ручке заметно снижается. Такой механизм удобен для детей и пожилых.

Продолговатый корпус, прикрывающий механизм, обычно крепится вверху полотна. Другой конец рычажной пары монтируется на раму. Любое устройство может быть вмонтировано и на правую и на левую сторону двери.

Для стеклянных дверей применяется третий вариант компоновки. Корпус с механической частью утапливается в пол — видна только крепежная пластина. Такое решение малозаметно, но чувствительно к загрязнениям и повреждениям.

Где разумно устанавливать доводчик, а где не стоит

Чаще всего устройства ставят на те двери, для которых важно быть постоянно закрытыми: уличные и входные.

При установке корпус стараются разместить не снаружи, а внутри дома, квартиры. Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла.

Дверь в сауну также требует наружного монтажа доводчика или утопленной в полконструкции. Обычное приспособление быстро выйдет из строя от перепадов температур и влажности.

Как правильно установить дверной доводчик

Процесс установки состоит из следующих этапов:

• разметка по шаблону;
• сверление отверстий;
• монтаж корпуса и упорной пластины;
• соединение рычага с тягой;
• регулировка.

Шаблон входит в комплект большинства современных моделей. Если его нет, то можно просто приложить лист плотной бумаги к корпусу и ручкой или шилом разметить на нем крепежные отверстия и месторасположение оси.

Наложение шаблона

На листе шаблона нанесены две перпендикулярные риски. Горизонтальную надо совместить с верхом полотна, вертикальную — с осевой линией петель. Ее нужно наметить на раме.

Здесь возможны такие варианты:

1. Доводчик устанавливают со стороны петель. Осевая прочерчивается карандашом и достаточно длинной линейкой.
2. Устройство крепится с обратной стороны. Потребуется замерить расстояние от угла двери до центра петли. Далее оно откладывается с изнанки полотна, и по рискам прочерчивается линия.

От аккуратности и точности разметки напрямую зависит качество установки и четкость функционирования аппарата.

Сверление отверстий

Размеченные отверстия переносятся с шаблона на деревянные двери шилом, а на стальные или алюминиевые — кернером. Сверлом указанного в инструкции диаметра делают отверстия согласно разметке. Перед началом установки нужно разъединить рычаги. На одних моделях они снимаются со щелчком, на других потребуется отвинтить болт.

Не пытайтесь монтировать, стоя на случайных опорах — стульях, столах, коробках и т.п. Это приведет к падению и травмам. Работайте с инвентарных стремянок.

Монтаж доводчика

Нужно приложить корпус к просверленным отверстиям, выбрать крепеж, соответствующий материалу полотна и коробки — саморезы по дереву или железу. Для тонких и легких дверей рекомендуется крепить устройство и рычаг на сквозные винты и гайки с подкладыванием крепежных пластин.

Соединить рычаг с тягой и отрегулировать

Присоединение тяги с рычагом занимает секунду: достаточно совместить обе части и прижать до щелчка. Перед этим необходимо отрегулировать усилие прижима. Это делают, удлиняя или укорачивая один из рычагов. Вращая резьбовую тягу, устанавливают необходимый ее размер. Чем длиннее плечо, чем ближе оно к перпендикуляру, тем меньше прижимное усилие. Тогда доводка проходит мягко и плавно.

Если стоит защелка, фиксирующая створку в закрытом состоянии, усилия прижима должно хватать для того, чтобы она сработала. Для двери с улицы важно, чтобы пружина могла преодолевать ветровую нагрузку.

Нюансы нестандартной установки

При установке иногда возникают ситуации, мешающие фиксировать доводчик обычным способом. В этих случаях применяют монтажные пластины и уголки, позволяющие сдвинуть место крепления корпуса или рычага туда, где это возможно.

К таким ситуациям относятся следующие:

• слишком легкие или, наоборот, тяжелые створки;
• глубокий дверной проем;
• узорная резьба на полотне;
• коробка глубоко утоплена в отделку.

Пластины и уголки подбирают исходя из конкретной ситуации. С выбором поможет определиться консультант.

Как монтировать на калитку

Для работы на улице следует выбирать морозоустойчивые модели. У некоторых калиток, особенно кованных, нет верхней перекладины. В такой ситуации рычаг фиксируют к боковой стойке, ориентировав соответственно монтажную пластину вдоль нее.

Даже зимние модели имеют свои ограничения по минимальной температуре воздуха. Если в регионе установки бывают сильные морозы, подойдет система на пневматике — она обойдется дороже, но не замерзает.

Как поставить дверной доводчик на металлическое полотно

Монтаж выполняется в той же последовательности, что и для деревянных, пластиковых дверей или стеклопакета. Следует лишь позаботиться о наличии сверл по металлу, соответствующем крепеже и для разметки использовать кернер вместо шила. Масса металлических дверей существенно выше, поэтому и автоматический доводчик нужно выбрать с большим усилием на рычаге.

Если полотно выполнено из тонких металлических листов, лучше сразу выбрать вариант с монтажной пластиной и сквозными болтами. Саморезы по металлу, зашедшие на один-два витка, быстро расшатываются.

Особенности установки скрытых доводчиков

Устройства скрытой установки принадлежат к одному из следующих типов:

1. Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
2. Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
3. Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
4. Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.

Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.

Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.

Правильное применение и своевременное обслуживание могут заметно продлить срок службы важного и полезного для создания домашнего уюта устройства. Конструкторы спроектировали его прочным и выносливым, рассчитанным на десятки тысяч циклов открытия. Главное — не мешать механизму выполнять свои обязанности привратника.

Правила работы приведены в руководстве пользователя. Их нужно внимательно изучить и не забывать основные пункты:

1. Не следует ускорять движение полотна, придерживая или налегая на него.
2. Недопустимо подкладывать под дверь камни, доски и другие предметы, чтобы заблокировать конструкцию на время переноски вещей или вентилирования помещений. Для этого нужно разъединить рычаги. В некоторых моделях есть режим фиксации в открытом виде.
3. Нельзя вешать на дверные ручки сумки и другие тяжелые предметы и разрешать детям кататься на них.

Невыполнение этих простых и разумных требований приведет к повышенному износу и преждевременному выходу доводчика из строя. Большинство моделей ремонту не подлежат — их придется менять.

Доводчик установить можно самостоятельно, соблюдая несложную последовательность операций. При этом необходима точность и аккуратность. Выполнение простых правил эксплуатации позволит продлить срок работы доводчика.

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери	Ширина дверного полотна, мм	Масса дверного полотна, кг
EN1	до 750 мм	до 20 кг
EN2	до 850 мм	до 40 кг
EN3	до 950 мм	до 60 кг
EN4	до 1100 мм	до 80 кг
EN5	до 1250 мм	до 100 кг
EN6	до 1400 мм	до 120 кг
EN7	до 1600 мм	до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке ).

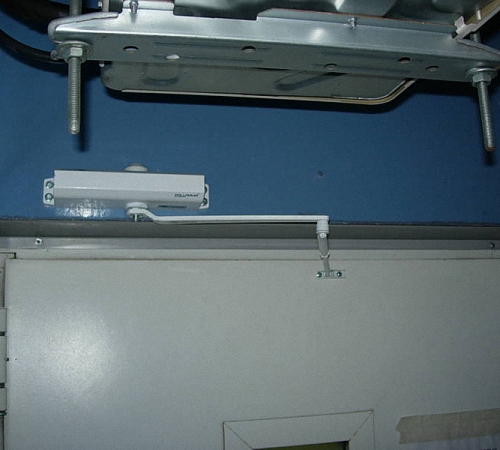

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

• вращая винт по часовой стрелке скорость/сила увеличивается;
• поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Многие уже не помнят такое приспособление, как обыкновенный камень, подвешенный на веревке между полотном и косяком двери. А ведь это устройство является первым механизмом, который служил для автоматического закрывания входной двери. Позже на смену этому приспособлению пришла пружина, которая также натягивалась между коробкой и полотном дверного проема. Но грохот при закрывании двери существенно раздражал жителей нижних этажей.

Со временем была разработана специальная конструкция, которая позволяла сделать процесс закрывания двери плавным и контролируемым. Таким приспособлением стал механизм доводки двери (доводчик).

Установить доводчик на металлическую дверь несложно, следуя пошаговой инструкции и прислушиваясь к советам профессиональных специалистов.

Назначение механизма доводки

Известны ситуации, когда установленные простые пружины заставляли людей преклонного возраста чуть ли не проскакивать входную дверь, опасаясь получить удар в спину полотном. Такие неприятности легко исправить, применяя систему доводки двери. Установка дверного доводчика к металлическим дверям позволяет производить закрывание полотна дверного проема бесшумно и плавно в автоматическом режиме.

Такой принцип действия механизма снижает нагрузку на фурнитуру двери (петли, замок) и предотвращает быстрый износ всей конструкции.

Если возникает необходимость оставить дверь открытой на некоторое время, то установка доводчика на металлическую дверь с устройством фиксации решит и эту проблему. Благодаря такому механизму дверь, распахнутая более чем на 90 градусов, останется на месте, т. е. не закроется. Если подтолкнуть полотно для преодоления этого угла, произойдет закрытие двери.

Конструкция и устройство доводчика

Конструктивно доводчик состоит из корпуса, где находится пружина, и рычага, который передает усилие на полотно двери. Благодаря использованию гидравлики шток пружины перемещается плавно и без рывков. Именно это свойство и способствует равномерному ходу дверного полотна.

По способу воздействия усилия пружинящего элемента на подвижный рычаг механизмы доводки делятся на два типа:

1. Системы с типа. Их легко определить по расположенному перпендикулярно дверному полотну рычагу, который немного портит внешний вид конструкции. Также усиление сопротивления двери по мере открывания становится иногда проблемой для детей и людей пожилого возраста. Но надежность и небольшая стоимость привлекают потребителей.
2. Более красивый внешний вид дверному проему придает установка доводчика на металлическую дверь со скользящим каналом тяги. Усилие открывания дверей в такой системе действует в обратной зависимости, нежели у рычажного доводчика. При открывании полотна на 30° дальнейшее сопротивление полотна значительно ослабевает.

Принцип работы механизма доводки

Работа механизма доводки основана на свойстве пружины, установленной в корпусе доводчика. Так, при открывании двери пружина сжимается, а затем рычаг и зубчатая передача осуществляют давление на полотно дверного проема за счет разжимающей пружины, происходит закрытие двери.

Плавность и равномерность закрывания двери обеспечивается демпферным свойством масла, которое заполняет внутреннее пространство корпуса. При распрямлении пружины масло перетекает в рабочий резервуар по гидравлическим пустотам. Скорость движения жидкости напрямую влияет на быстроту закрывания дверной створки.

Простота конструкции не требует больших вложений денежных средств на этапе производства, что положительно сказывается на конечной стоимости установки дверного доводчика к металлическим дверям.

Виды доводчиков

Существует три основных вида доводчиков, которые условно разделяются по месту их монтажа в дверном проеме:

• накладные;
• напольные;
• скрытые.

В зависимости от того, какой вид механизма доводки решено применять, определяется способ установки доводчика на металлическую дверь. Именно конструкция доводчика обуславливает метод его монтажа.

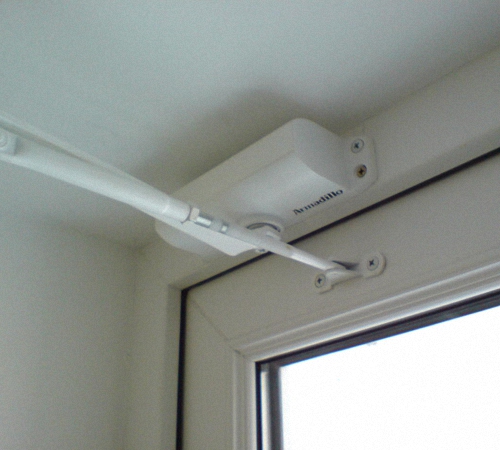

Накладные механизмы доводки

Такая модель является наиболее популярной, так как установка доводчика на металлическую дверь своими руками не представляет особой сложности для любого человека. Устройство размещается в верхнем углу дверного проема, при этом совершенно не затрудняет перемещение людей.

Чтобы осуществлять наружное открывание, установка доводчика на металлическую дверь производится креплением корпуса на полотно.

При распахивании двери от себя корпус механизма располагается на дверной коробке, а рычаг, соответственно, на полотне створки. Особенность накладных механизмов в том, что существует возможность установки доводчика на металлическую дверь как рычажного вида, так и скользящего. Монтаж такого вида конструкции на стеклянную дверь невозможен.

Напольные доводчики

Из названия видно, что такой механизм доводки устанавливается внизу дверного проема. Используется он гораздо реже, нежели накладной.

Устанавливается доводчик еще на стадии строительства напольного покрытия, так как требует особой подготовки поверхности. Чаще всего применяется в офисах или торговых помещениях для автоматического закрывания стеклянной двери. Конструктивно позволяет открывать дверь в любую сторону.

Недостатком такой конструкции является частое засорение механических элементов.

Скрытые доводчики

Устройства скрытого типа монтируются внутри дверной рамы, поэтому еще их называют рамными. Увидеть такой механизм можно только при открытой створке дверного проема.

Монтаж доводчика на металлическую дверь очень затруднителен, так как требует применения специального оборудования и инструмента. Обычно установка скрытого доводчика производится при изготовлении дверной конструкции.

Основным недостатком скрытых систем является низкий коэффициент полезного действия, поэтому применение таких механизмов целесообразно для легких межкомнатных дверей.

Установка механизма доводки

Перед тем как установить доводчик на металлическую дверь, нужно подготовить некоторые инструменты:

• отвертку;
• дрель;
• торцевой ключ (размер выбирается в соответствии с моделью);
• сверло;
• карандаш;
• рулетку.

Пошаговую инструкцию установки механизма доводки условно можно разделить на три этапа:

1. Разметка.
2. Монтаж.
3. Регулировка.

Разметка места установки механизма

Обычно в комплектацию механизма доводки производитель включает специальный шаблон, который схематически копирует натуральный размер готового изделия. Также на шаблоне находятся монтажные отверстия крепления дверного доводчика для металлической двери. Заводской шаблон печатается с двух сторон кальки, чтобы иметь возможность произвести разметку для любого вида открывания двери.

На поверхности шаблона нанесены две красные линии, чтобы знать, как правильно установить доводчик на металлическую дверь. Вертикальная полоса совмещается с виртуальной линией оси дверных петель, а горизонтальная - с верхним краем полотна.

Последовательность нанесения разметки выглядит следующим образом:

• Прикрепляем шаблон, согласно красным линиям. Процесс крепления можно осуществлять с помощью скотча.
• Затем производим разметку отверстий. На металлической двери эту операцию осуществляют керном. В некоторых случаях можно производить сверление отверстий непосредственно по шаблону.
• Далее аккуратно снимаем шаблон и сверлом нужного диаметра делаем отверстия.

Если шаблон изготовителя отсутствует, то необходимо его сделать самостоятельно. Разметка места крепления доводчика в редких случаях может осуществляться без шаблона, но при этом возможен сдвиг корпуса, что приведет к потере качества выполняемой работы.

Монтаж доводчика

После разметки места установки и сверления отверстий производится основной этап - монтаж доводчика.

Пошаговая инструкция установки доводчика:

1. Производится крепление корпуса механизма доводки. Ничего сложного в выполнении этой операции нет, просто прикручиваем изделие четырьмя винтами. При этом необходимо расположить корпус так, чтобы регулировочные элементы были по направлению к петлям.
2. Рассоединяется рычажная тяга. Часть рычага с башмаком крепится к коробке.
3. Основной рычаг соединяется с корпусом доводчика. Для этого он надевается на четырехгранный вал и фиксируется винтом.
4. Далее производится стыковка двух рычагов.

После выполнения всех технологических операций монтажа необходимо произвести контроль качества крепления, а затем приступать к регулировке.

Регулировка механизма доводки

После проведения всех монтажных работ необходимо провести регулировку механизма доводки. Регулировочные операции выполняются двумя винтами, расположенными в торце корпуса устройства.

Одним винтом регулируется скорость закрывания двери. Для этого, поворачивая его по часовой стрелке, скорость уменьшают. И наоборот, при вращении регулировочного элемента в обратном направлении дверь будет закрываться быстрее.

Вторым регулировочным винтом устанавливается скорость примыкания дверного полотна. Зависимость вращения этого элемента аналогичная, как и в предыдущем случае. Вращение по часовой стрелке уменьшает скорость примыкания, против - увеличивает.

Обычно винты регулировки скрыты декоративной панелью, поэтому перед регулировкой ее необходимо снять. После проведения настройки двери панель устанавливают на место.

Монтаж доводчика на противопожарную дверь

Для противопожарных металлических дверей доводчики устанавливаются параллельным способом, без сверления отверстий в полотне, так как это запрещено мерами пожарной безопасности.

Для этого на металлическую дверь предварительно приваривается специальная монтажная пластина, на которую в дальнейшем крепится корпус механизма доводки. Так как противопожарная дверь имеет большую массу, то подбор устройства доводки должен осуществляться согласно весу полотна.

Правильный монтаж механизма доводки играет важную роль в безаварийной работе дверного проема. Однако немаловажное значение придается соблюдению правил эксплуатации устройства:

• Строго запрещено принудительно толкать дверь, так как усилие приводит к преждевременному износу механических деталей. Увеличить скорость закрывания двери лучше методом регулировки.
• Нельзя дополнительно нагружать полотно двери любыми грузами. Катание детей на двери не допускается.
• При установке доводчика на улице необходимо защитить механизм от попадания осадков и солнечных лучей. Регулировку устройства, функционирующего в холодных климатических условиях, нужно проводить два раза в год.
• Также не реже двух раз в течение года необходимо производить смазку трущихся элементов конструкции.
• При отсутствии системы фиксации нельзя блокировать дверь посторонними предметами.

Соблюдение этих простых правил увеличит срок службы устройства.

Механизм доводки, установленный на входные двери многоквартирных домов, избавит жильцов от многих неприятностей, которые возникают при большой нагрузке на дверное полотно. Большое значение также имеет то, что современные доводчики имеют красивый внешний вид, просты в эксплуатации, и их легко устанавливать самостоятельно.

Входные двери в частных домах и в организациях рекомендуется оснащать доводчиками. Но эти устройства, позволяющие с удобством пользоваться дверью, довольно разнообразны. Выбирать и ставить их нужно особенно тщательно.

Особенности выбора доводчика

Доводчик как на внутреннюю, так и на наружную часть двери должен обеспечивать автоматическое прикрытие створки. Самый простой тип устройства - масляный, который работает за счет перемещения жидкости под напором пружины. Когда дверь раскрывают, пружинка сжимается. Как только ручку отпускают, она разожмется и плавно захлопнет створку.

Но самые простые устройства теперь применяется очень редко. Более современные конструкции часто основаны на зубчатой рейке. Подобный вид передачи усилия обеспечивает максимально плавное движение пружины. Однако он не может быть применен в устройствах со скользящими каналами. В кулачковой системе передавать энергию должен специальный кулачок, выполненный из стального профиля, похожего по форме на сердце.

Меняя профиль, добиваются определенной интенсивности сжатия. Это позволяет гарантировать удобное закрытие створки. При подборе доводчика на уличную дверь следует думать прежде всего о моменте инерции. Этот показатель, прямо связанный с тяжестью и шириной корпуса двери, отражается в стандарте EN 1154. Изделия, классифицированные как EN1, способны обслуживать только межкомнатную дверь, причем наиболее легкую.

Если же надо ставить доводчик на стальную входную конструкцию, то обязательно соответствие классу EN7. Важно: наряду с доводчиками строго определенного уровня, есть и регулируемые элементы. У них маркировка начинается с наименьшего усилия закрытия, а через дефис указывается наибольший уровень. Полноценную информацию на этот счет можно получить в таблицах, приводимых в технической документации.

Очень актуально и то, как именно передается момент вращения. Если для этой цели используется рычаг, то он делается из пары соединенных осей. Когда створка открывается, эти оси сгибаются в определенном месте. Само по себе такое устройство довольно прочно и может прослужить длительное время. Но полностью открытый механизм очень легко повреждается хулиганами.

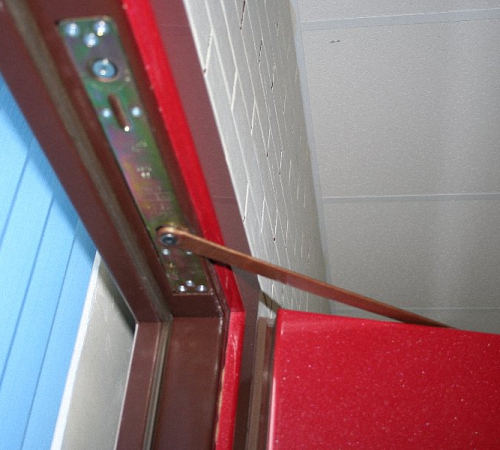

Системы со сдвигающимся каналом отличаются тем, что свободный край рычага движется вдоль специальной выемки. Добраться до самого рычага проблематично, что осложняет действия вандалов. Но приходится прикладывать больше усилий, чтобы открывать двери. Несколько компенсировать трудности при перемещении помогает использование кулачкового передаточного аппарата. Именно он позволяет эффективнее всего транслировать кинетическую энергию.

Напольные конструкции, как явно указывает их название, ставятся в полу. Добраться до подобных элементов желающим что-то сломать практически невозможно. Если створка открывается в две стороны, ее поставят на шпиндель доводчика. Если только в одну - устройство располагается около полотна. Именно подобные разновидности доводчиков широко применяются на дверях магазинов и аналогичных учреждений.

Рамное устройство по своему действию мало отличается от напольного. Однако место крепления уже иное. Что касается вариантов монтажа, то тут известны накладная схема и три скрытых исполнения. Доводчик может скрываться:

• в полу;
• в раме;
• в полотне двери.

На пластиковую дверь, как и на деревянную, обычно требуется выбирать относительно слабые доводчики. Но если конструкция велика, а створка поэтому тяжела, придется ставить более мощное устройство. Важно: когда открывающее усилие недостаточно, рекомендовано монтировать два аппарата. Главное, чтобы их действие было полностью синхронизировано. Скорость, с какой устройство закрывает дверь, не нормирована стандартами и пока нет даже строгих цифр.

Надо наблюдать, насколько быстро полотно закроется полностью. На противопожарной двери закрытие должно происходить максимально оперативно, чтобы был затруднен подсос дыма и распространение огня. А наименьшая возможная скорость требуется там, где есть:

• маленькие дети;
• пожилые люди;
• те, кто плохо ориентируется в окружающей реальности (инвалиды и тяжелобольные);
• домашние питомцы.

Темп захлопывания характеризует, насколько быстро полотно пройдет последний участок своего пути при закрытии. Этот параметр учитывают только в том случае, когда установлен замок защелкивающегося типа. Но поскольку не всегда известно, где его будут ставить, лучше ознакомиться с этим показателем при покупке доводчика. В общественных местах, в отличие от частного дома, значима функция замедленного открытия. Рано или поздно отдельные посетители попытаются чрезмерно сильно открывать дверь - и тогда торможение при помощи доводчика предотвратит удар полотна о стену.

Остановка створки в открытом положении важна преимущественно в медицинских и иных подобных организациях. При проносе носилок нет необходимости как-то поддерживать полотно дополнительно. Иногда подобной функцией интересуются и на складах. Там тоже возникает необходимость заносить либо выносить тяжелые и неудобные грузы без лишних проблем. Альтернативным решением часто оказывается дверь с задержкой закрытия.

Если доводчик ставится на входную дверь, то в большинстве регионов России он должен быть термически стабильным (то есть рассчитанным на температуры от -35 до 70 градусов). Лишь в наиболее холодных местах имеет смысл покупать морозостойкие конструкции, способные работать при -45 градусах. Внутри помещений ставятся обычные доводчики, которые не смогут действовать при температуре ниже - 10 и выше + 40. Температурный диапазон определяется видом масла, находящегося внутри механизма.

Кроме тепловых характеристик, надо учитывать и направление, куда будет открываться дверь. Доводчик может двигать ее влево, вправо или в обоих направлениях. Универсальные конструкции рекомендуется выбирать чаще всего, тем более что их можно перенастроить, если вдруг курс открытия полотна поменяется. Различия могут быть также связаны с типом сборки устройства. Полностью герметичные аппараты сравнительно недороги - но если из них вытечет масло или возникнет иной дефект, о ремонте вспоминать бессмысленно.

Рекомендуется всегда узнавать, каков ресурс у того или иного блока. Солидные изготовители поставляют доводчики, способные пережить миллионы закрытий двери. Но, разумеется, подобное техническое совершенство полностью оплачивает потребитель. Еще один момент, который отчасти связан с предыдущим - это гарантийные обязательства. У тех фирм, которые дают гарантию меньше чем на 12 месяцев, покупать доводчики никакого смысла нет.

Прочие параметры тесно связаны с видом установленной двери. Так, если она межкомнатная и сделана полностью из ПВХ, хватает доводчиков, рассчитанных на усилие EN1. Застекленные полностью конструкции оснащаются уже изделиями на EN2. А если выбрано полотно из цельного массива древесины, нужен 4-й или 5-й класс. К сведению: избыточно мощные устройства ставить не рекомендуется - это приведет к ускоренному износу петель и существенно усложнит жизнь.

На алюминиевую арочную дверь преимущественно ставят напольные доводчики. При этом ответные контуры монтируются в порог. Доводчиками для двери шкафа купе обычно становятся особые верхние ролики. Они заменяют собой стандартные роликовые узлы. К сведению: менять нижние ролики нет необходимости.

Этапы установки конструкции на дверь

Разрабатываем схему

Чаще всего появляется необходимость установить доводчики на наружные двери. Обычно схему продумывают таким образом, чтобы корпус оказывался в комнате. Но для моделей с повышенной стойкостью к холоду это не принципиально. В схеме следует отметить, какой диаметр крепежа потребуется. Это позволит точнее подобрать сам доводчик и сверла для его установки. При необходимости стоит проконсультироваться с профессионалами. Когда дверь будет открываться в сторону доводчика, корпус ставят на полотно. А вот рычажный комплекс располагается на раме. Иной подход требуется, если дверь предстоит открывать наружу от доводящего узла. Тогда блоки меняются местами. Скользящий канал придется ставить на корпусе двери, а основную часть устройства - на косяке.

Выбираем варианты монтажа

Устанавливая накладной дверной доводчик, выполняют такие действия:

• определение позиции монтажа;
• выбор наружного (вариант – внутреннего) расположения;
• определение направлений, куда аппарат должен открывать дверь;
• прикладывание монтажной схемы, сопровождающей каждое официально поставляемое изделие, к полотну и косяку.

На последнем шаге отмечают, где будут делаться отверстия. Можно сделать аккуратные пометки даже сквозь бумажный лист. Нужные отверстия для крепежа просверливают дрелью. Шаблон всегда содержит полный набор способов установки. На нем показано, будет ли ставиться доводчик на правую или идущую влево дверь, станет ли она распахиваться внутрь либо наружу.

Дополнительно по шаблону узнают, на дверях каких категорий может ставиться доводчик. Еще там показывают, в каких случаях можно менять места крепления. Выделение каждого варианта цветом или пунктиром поможет не запутаться. Важно: если дверь сделана из алюминия либо тонкой стали, придется ставить особые крепежи - так называемые бонки. Они помогают избежать повреждения материала там, где крепятся.

Когда отметки при помощи схемы и шаблона закончены, корпус доводчика и рычаг либо планку закрепляют на полотне (коробке) саморезами. На корпусе фиксируют второй сегмент рычага. После этого можно уже соединять рычаг, формируя своеобразное «колено». Но не всегда подобное решение позволяет выполнить поставленную задачу. Альтернативные подходы нужны, когда работают с калиткой или с дверью непривычного вида.

В этой ситуации выбирают иногда схемы с параллельной установкой на пластину или с монтажными уголками. Роль уголков - помочь, если не удастся зафиксировать рычаг на поверхности коробки. В ряде случаев корпуса доводчиков ставятся на уголковый элемент, размещенный над верхним откосом. При этом рычаги прижимают к полотну. В ином варианте на дверь ставят пластину, выводя ее за верхнюю кромку.

Затем на эту пластину уже фиксируют корпус. Рычаг в таком варианте обычно ставят на дверную коробку. Чтобы максимально увеличить площадь откоса, корпус крепят на полотно обычным образом. Далее рычаг присоединяют к монтажной пластине. Есть еще один способ: при нем пластину располагают на коробку, монтируют корпус, а рычажный элемент фиксируют на полотне.

Как устанавливать: пошаговое руководство

Но просто выбрать тот или иной подход к монтажу доводчика недостаточно. Обязательно требуется выполнить строгую последовательность работ. Чтобы сделать все правильно своими руками, шаблон крепят на полотне при помощи тонкого скотча. Потом берут кернер и размечают серединные точки отверстий. Теперь можно поставить корпус с использованием штатного крепежа. Точность установки определяют, смотря на расположение регулирующих винтов. Далее приходит очередь крепить рычажную систему. Стандартные правила предусматривают, что нужно ее фиксировать на противоположной от двери стороне. В некоторых случаях соединительная система поставляется в уже собранном виде. Тогда на время работы шарнир вытаскивают - надо только потом поставить его на положенное место.

Теперь надо закрепить не подлежащий регулировке сегмент - колено. Чтобы повесить его в воздухе на точно отведенном месте, применяют ось доводчика. Фиксация производится гайкой, закручиваемой ключом. Важно: когда доводчик монтируют для исключения шума, колено по инструкции закрепляется только одним способом - под углом 90 градусов к двери. При этом рычаг располагают под тем же углом к полотну, а соединять детали нужно только после полного закрытия двери.

Иначе поступают, когда на первом месте - усиленный прижим полотна. В этом случае само полотно снабжается уплотнителем либо защелкой, а жесткий рычаг монтируют под углом 90 градусов к двери. Колено делают регулируемым, но обязательно добиваются, чтобы его длина позволяла нормально работать механизму. Этот подход поможет увеличить скорость финального прихлопа. Оканчивают монтаж, связывая два сегмента шарниром.
