Как соединяются батареи. Схема подключения отопления в частном доме

Содержание статьи

Главное по теме

Максимальная отдача от системы отопления в частном доме будет в том случае, если владелец выберет оптимально подходящие по мощности и другим характеристикам радиаторы, подключит их по правильно составленной схеме, и обеспечит соответствующую эксплуатацию и обслуживание всей системы. Разработанные специалистами схемы в частном доме направлены именно на подбор оптимального варианта монтажа для любых архитектурных решений жилья. Общая схема разводки труб и подключения приборов отопления, котла и запорной арматуры для одно- или двухэтажного здания может выглядеть так:

Особенности монтажа отопительных радиаторов

Каждый частный дом – строение индивидуальное и неповторимое, поэтому и конкретная схема подключения батарей отопления в частном доме составляется, исходя из реалий жилья и его архитектуры. Нарушение монтажа может привести к тому, что радиаторы будут прогреваться неравномерно, будут возникать воздушные пробки, движение теплоносителя будет затруднено, и эффективность работы котла и расхода энергоносителей будет сведена к минимуму.

Схему можно составить самостоятельно, имея хоть какой-то опыт домашних и строительных работ, но проще и эффективнее обратиться в соответствующую компанию, предоставив организации взять на себя ответственность за качественную работу отопления в вашем доме. Разрабатывая и воплощая в жизнь схему трубной разводки и монтажа всех коммуникаций, нужно уделить внимание таким пунктам:

1. Проверить соответствие теоретического монтажа труб и радиаторов реальным характеристикам приобретенных приборов и материалов, используя выкладки расчетов похожих схем;
2. Обеспечить правильное и последовательное подсоединение комплектующих системы – это трубы, запорная, контролирующая и регулирующая арматура, отопительный котел и насосы;
3. Подобрать материалы, узлы и детали, наилучшим образом подходящие для выбранной схемы.

Следующий этап – выбор места размещения и схемы подключения радиаторов согласно существующим СНиП:

1. Между полом и нижней кромкой батареи должно быть расстояние ≥ 10-12 см;
2. Между подоконником и верхней кромкой батареи отопления должно быть расстояние ≥ 8-10 см;
3. Между задней стенкой радиатора и стеной дома должно быть расстояние ≥ 2 см;
4. Нежелательно располагать радиаторы в нишах или закрывать их декоративными экранами.

Важно: Если пренебречь этими простыми правилами, то коэффициент отдачи тепла радиатором существенно понизится, вызвав нарушения в работе всей системы отопления.

Оптимальное место для установки радиаторов в любом помещении – под окном, а если нет окна – рядом с дверью. То есть, источник тепла должен купировать исходящие потоки холодного воздуха. Если в комнате несколько окон, то по возможности радиаторы рекомендуется располагать под каждым окном, подключая их последовательно. Если комната угловая, то радиаторов вдоль холодной стены тоже должно быть установлено несколько. Такая схема подключения отопления в частном доме не будет намного дороже, но обеспечит теплом любое, даже неприспособленное для отопления помещение.

Современные схемы отопления подразумевают, что каждый радиатор имеет опцию ручной или автоматической регулировки обогрева – клапана или вентили, автоматические терморегуляторы. Эти механизмы позволяют регулировать теплоотдачу отдельно взятого радиатора в ручном или автоматическом режиме.

Типы трубной разводки

Подключать батареи или радиаторы рекомендуется в одном из двух вариантов – это одноконтурная (однотрубная) и двухконтурная (двухтрубная) схема подключения радиаторов. Отопление по одному контуру распространено в многоэтажках, так как в них горячая вода подается сначала наверх, а после обхода всех радиаторов подается в котел через трубу обратной подачи (обратку). Такое решение не обязывает применять циркуляционный насос, так как вода при подаче сверху сама создает давление для продвижения теплоносителя. Если котел находится ниже верхнего этажа, то необходимо подключать циркуляционный насос.

Преимущества одноконтурной схемы трубной разводки:

1. Дешевые детали и узлы схемы, низкие трудозатраты, небольшое количество используемых материалов;
2. Простой монтаж и обслуживание системы;
3. Возможность объединения с другими системами отопления – «теплый пол» и нестандартными отопительными приборами – регистрами или самодельными батареями;
4. Монтаж в комнатах с любой архитектурой и геометрией;
5. Эстетичный минимализм в дизайне.

Недостатки:

1. Сложные гидравлические и тепловые расчеты;
2. Давление и теплоотдачу на отдельно взятом радиаторе регулировать можно, но при этом изменения в теплоотдаче будут сказываться на других отопительных приборах;
3. Необходимость создания высокого давления в трубах – естественным или принудительным путем.

Важно: При работе одноконтурной системы иногда появляются трудности со свободной с циркуляцией горячей воды или антифриза, которые полностью решаются включением в схему помпы для принудительной циркуляции теплоносителя.

Подключение батарей по двум трубам доме основано на принципе параллельного подсоединения всех батарей в доме. Таким образом, подающая труба конструктивно не связана с трубой обратной подачи остывшей воды в систему, а вместе трубы объединяются только в конечной точке.

Достоинства двухконтурной схемы:

1. Есть возможность устанавливать автоматические терморегуляторы на каждый радиатор;
2. Удобное обслуживание и хорошая ремонтопригодность системы – любые работы можно проводить на локальном участке, не отключая все отопление в доме;

Недостатки:

1. Монтаж двухтрубной схемы стоит дороже, время сборки и настройки всех элементов и узлов выше, чем у одноконтурной схемы отопления.

Решения по подсоединению радиаторов

Кроме существующих и опробованных решений по вариантам трубной разводки для отопления разработано и внедрено несколько рабочих схем, как правильно включить радиаторы в схему. Это следующие решения:

Боковое или одностороннее подсоединение радиаторов в системе: подающая труба с горячей водой и труба обратного хода теплоносителя подключается с одной стороны радиатора. Такое подсоединение решает проблему одинакового нагрева каждой секции радиатора, расходы на закупку узлов и деталей минимальны, объем теплоносителя в системе тоже стремится к минимуму. Такая схема часто применяется в многоэтажках, где всегда большое количество батарей или радиаторов. Если радиатор в боковой схеме многосекционный, то дальние секции будут прогреваться намного слабее, поэтому оптимальное количество секций для любого варианта радиатора или батареи – 12. Если такое решение не подходит, лучше включить прибор по другой схеме – с нижним или диагональным подсоединением.

Диагональное или перекрестное подключение подходит для приборов отопления с числом секций больше 12. Диагональной схема называется, потому что труба подачи подводится сверху, а труба обратной подачи – снизу, причем обе трубы находятся с противоположных концов батареи. Здесь подающая труба так же, как и в предыдущей схеме подключения, подключается сверху, а обратная труба – снизу, но подводятся они с противоположных сторон батареи отопления. При организации такого подключения прибор прогревается по всем секциям равномерно, что повышает отдачу тепла по всей системе.

Нижнее подключение или «ленинградка» подходит для отопительных систем со скрытыми трубами – в стенах или под полами. Обе трубы – и подводящая, и обратка – подключаются к радиатору снизу, к противоположным на радиаторе секциям. Недостаток у такой схемы один – высокие потери тепла, которые могут достигать 12-14 %. Минимизировать утечку тепла можно включением в схему воздушных клапанов, которые будут удалять воздуха из труб, увеличивая тепловую мощность радиатора. Чтобы радиатор при таком подключении можно было ремонтировать и обслуживать, подача и обратка оснащаются специальными вентилями, а для регулирования – автоматическим терморегулятором, который врезается в трубу подачи теплоносителя.

Монтаж радиаторов

Систему отопления в своем доме можно разработать и подключить своими силами, не тратясь на услуги профессионалов. Тем более, что схемы подключения простые и не требуют использования специальных инструментов и дорогостоящих материалов. Важно только соблюдать технологию и последовательность операций. Если все соединения будут герметичными и собранными согласно схеме, то проблем с запуском и последующей эксплуатацией отопления не будет, а затраты на материалы и работу будут минимальными.

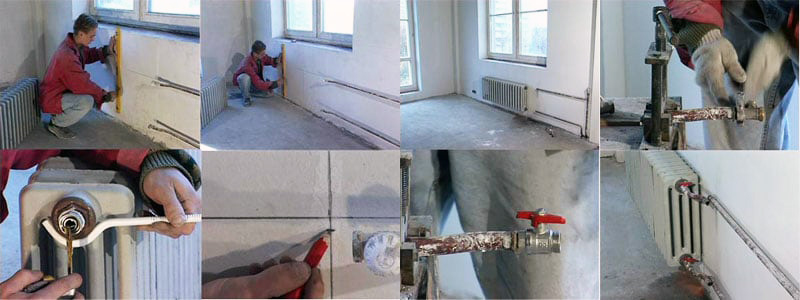

Порядок монтажа нового радиатора:

1. Перед демонтажом старого радиатора и установкой нового прибора необходимо перекрыть отопление главным вентилем на котле;
2. Размечаются точки крепления нового радиатора. Обычно радиатор вешается на идущие в комплекте кронштейны, которые крепятся на дюбеля к стене;
3. Собирается радиатор – в монтажные отверстия ввинчиваются на FUM ленту или паклю переходники, которые поставляются в комплекте с радиатором.

Важно: переходников для подключения радиатора должно быть четыре: два с левой резьбой, и два – с правой.

1. Резьбовые отверстия в радиаторах, которые не будут использоваться для подключения, закрываются: одно – краном Маевского, остальные – запорными колпачками. FUM или пакля наматывается: на правую – по часовой стрелке, на левую – против часовой стрелки;
2. Шаровые вентили подсоединяются в места подключения к трубам;
3. Радиатор крепится на место при помощи кронштейнов, и соединяется с трубами – не забывайте использовать подмотку для герметизации;
4. Система опрессовывается, проводятся пуско-наладочные работы.

Перед подключением батареи или радиатора отопления к системе, организованной по любой представленной схеме, следует выбрать тип трубной разводки и схему подключения труб и радиаторов. Работы по разводке труб, сборке схемы и подключению радиаторов можно сделать своими руками, соотнося собственные требования к строительным нормативам и технологии монтажа.

1. Работа в обратном направлении – подающую трубу путают местами с обраткой. Ошибка видна при пуско-наладочных работах – радиаторы плохо прогреваются, сразу образуются воздушные пробки;
2. Радиаторы закрываются декоративными решетками и экранами, затрудняющими доступ к терморегулятору. Движение теплого воздуха ограничено, регулятор может отключить котел при слабо прогретых радиаторах, что приводит в общих случаях к 20% потере теплоотдачи. Поэтому экраны должны быть максимально решетчатыми, а не глухими. Без клапанов батареи будут прогреваться неравномерно;
3. Установка головки термостата в вертикальном положении вызовет перебои в его работе. Исправить ситуацию просто – достаточно изменить положение головки.

Рано или поздно любой радиатор отопления придётся менять. Такое случается, если он вышел из строя, начав протекать. Либо если на его внутренней поверхности за много лет эксплуатации скопилось такое количество известковых отложений, что он не справляется с функцией обогрева. При этом требуется качественная установка радиаторов отопления, отвечающая нормам, установленным СНиП.

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Виды систем отопления

От вида системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. По схеме подключения труб можно выделить 3 вида систем: однотрубная, двухтрубная система и с использованием коллектора.

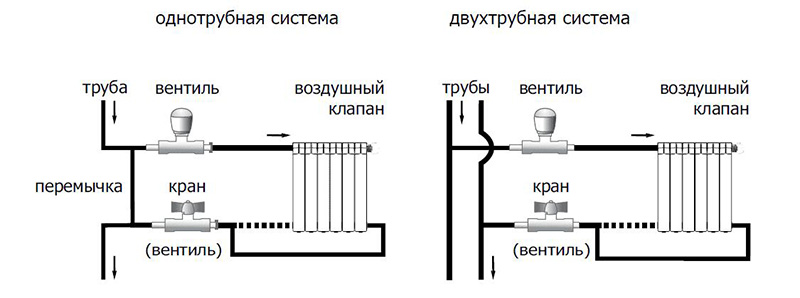

Однотрубная система

Однотрубная монтируется так, что теплоноситель поступает по одной трубе (последовательно) в каждый радиатор, после чего по ней же остывшим возвращается в котёл. Такая система является самой простой для монтажа. Повсеместно установлена в многоэтажных домах. Её недостаток состоит в том, что каждый следующий радиатор получает всё более остывший теплоноситель, и хуже прогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При его необходимости придётся отключать весь стояк.

Двухтрубная система

предполагает поступление горячего теплоносителя к каждому радиатору по отдельности (параллельное соединение), по одной трубе. Таким образом, все они прогреваются до одной температуры. А остывшая жидкость поступает в отдельную обратную трубу и перемещается в котёл для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены возможно отсоединение от системы только одного старого радиатора.

Коллекторная система

Коллекторная система очень сложная. Она предназначена для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут монтировать только профессионалы.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Монтаж

Выполняется в любое время года. Нельзя устанавливать в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной – более 24. Перед монтажом нужно приобрести паклю или уплотнительную ленту, герметик, запорную и терморегулирующую аппаратуру, а также крепёж из соответствующего материала, например, кронштейны определённой длины, сгоны разного размера. Размер резьбы сгонов должен соответствовать размерам батарей и труб.

Поскольку дополнительные детали недёшевы, а стоимость монтажа радиаторов отопления также нельзя назвать низкой, наём специалистов может быть проблематичным. К тому же эта работа включает и демонтаж радиаторов отопления цена за который хоть и не высока, но всё же влияет на общую стоимость. А поэтому демонтаж в любом случае лучше выполнить самостоятельно, чтобы не переплачивать.

Для этого сначала сливают теплоноситель из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или из всей однотрубной системы. При производстве работ в многоквартирном доме следует обратиться в жэо, чтобы его сотрудники спустили воду из стояка, на котором производится замена. После этого можно снять старый радиатор.

Чтобы установить радиатор отопления самостоятельно, предварительно нужно установить на нём запорно-регулирующую аппаратуру.

А также монтировать кран Маевского, с помощью которого впоследствии будет возможно выпускать воздух из батарей. На стене устанавливают кронштейны, предварительно тщательно разметив место для установки. Считается, что для монтажа среднего по размеру радиатора понадобится 2-3 кронштейна для удерживания его верхней части, и 2 для фиксации нижней.

Крепёж выравнивают по уровню, и устанавливают на него батарею. Если кронштейны установлены правильно, она должна плотно прилегать к опорам, не шататься. Небольшая мелочь: прибор отопления устанавливается с маленьким уклоном (0,3 см на каждый метр его длины) так, чтобы возле самой верхней точки располагался кран Маевского. Собственно монтаж радиатора отопления цена которого снижена благодаря самостоятельной установке, начинается с того, что из батареи выкручивают заглушки.

Если , устанавливают байпас с вентилем. При двухтрубной системе подсоединяют только сгон, на котором установлен вентиль. Затем сгоны соединяют с трубами. Для этого нужны динамометрические ключи. Их придётся купить, что повысит стоимость установки радиатора отопления, но и без них не обойтись. Они позволят не переусердствовать при затягивании гаек и других крепёжных деталей, так как в инструкции к каждому вспомогательному элементу указан допустимый динамометрический момент.

Слабое соединение также опасно из-за возможности протечек. Стыки герметизируют паклей, смоченной масляной краской, или специальным уплотнителем. Также их можно сварить. После монтажа соединения нуждаются в опрессовке. Её выполнит вызванный сантехник, так как покупать опрессовочный инструмент дорого. В конце работы нужно произвести пробный запуск системы, и, при необходимости, сразу устранить недоделки.

Ознакомившись с тем, как правильно устанавливать радиаторы отопления, стоит задуматься, нужно ли делать эту работу самостоятельно. Если нет навыков монтажа отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населённом пункте, где они будут монтироваться.

Если устанавливаются алюминиевые или , оставьте их в упаковке до окончания монтажа, чтобы при случайном ударе не повредить поверхность. Примечательно, что монтаж радиаторов отопления чугунных также имеет свои особенности. Они тяжёлые, поэтому требуют установки большего числа кронштейнов. К тому же эти детали должны глубже заделываться в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжёлая батарея не навешивается на неё, а устанавливается на специальные напольные подставки, а пара настенных кронштейнов нужна для предотвращения падения конструкции. Кроме того, если монтируемый прибор – чугунный, то его соединение с трубами выполняется сварочным аппаратом. То есть, в этом случае установка радиаторов отопления газосваркой используется практически всегда, и этим не нужно пренебрегать.

Из всего выше указанного следует, что монтаж батарей отопления может быть достаточно простым, если изначально хорошо к нему подготовиться, и изучить все прилагающиеся к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не одно десятилетие.

Отопительная система для частного дома посредством радиаторов и котельного оборудования имеет два основных способа подключения: однотрубное и двухтрубное.

Обе схемы имеют свои преимущества и недостатки.

При ее выборе следует учитывать площадь помещения, количество жилых этажей и регион проживания.

Выбор разводки труб зависит от системы подключения: однотрубная и двухтрубная , и способу циркуляции воды в трубах: естественное и принудительное (при помощи циркуляционного насоса).

Однотрубная — основывается на последовательном подключении радиаторов. Горячая вода, нагретая при помощи котла, по одной трубе проходит через все обогревательные секции и заходит обратно в котел. Типы разводки для однотрубной схемы: горизонтальная (при принудительной циркуляции воды) и вертикальная (при естественной или механической циркуляции).

Труба при горизонтальной разводке устанавливается параллельно полу, радиаторы должны располагаться на одном уровне. Жидкость подается снизу, выводится аналогично. Циркуляция воды осуществляется при помощи насоса.

При вертикальной разводке, трубы располагаются перпендикулярно полу (вертикально), нагретая вода подается вверх, а затем по стояку спускается к радиаторам. Вода циркулирует самостоятельно, под воздействием высоких температур.

Двухтрубная система базируется на параллельном присоединении радиаторов к цепи, то есть горячая вода индивидуально поставляется к каждой батарее по одной трубе, а выпуск воды производится по второй. Типы разводки – горизонтальная или вертикальная. Горизонтальная разводка осуществляется по трем схемам: проточная, тупиковая, коллекторная.

Подключение конвекторов к отопительной системе выполняется следующими приемами: нижнее, верхнее, одностороннее и диагональное (перекрестное). От плана установки батареи зависит циркуляция жидкости внутри него.

Для однотрубной и двухтрубной систем вертикальная разводка преимущественно используется для домов, содержащих два и более этажа.

Однотрубная

Принцип действия однотрубной отопительной системы – круговая циркуляция жидкости по одной магистрали. Нагретый теплоноситель выходит из котла и проходит последовательно через каждый подключенный конвектор.

В каждый последующий поступает вода из предыдущего, по мере ее прохождения, часть тепла теряется в результате остывания. Чем дальше батарея от котла, тем ниже ее температура. При выходе из строя одного элемента, нарушается работа всей цепи.

Монтаж осуществляется горизонтальным или вертикальным способом , во втором случае, котел оптимально установить на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.

Преимущества однотрубной схемы: легкость монтажа, небольшой затрат расходных материалов, эстетичность (при горизонтальной разводке трубу можно скрыть, например, вмонтировать под пол).

Недостатки:

• Взаимосвязь элементов цепи — выход из строя одного радиатора ведет к нарушению работы всей системы;
• Высокие теплопотери ;
• Невозможность контролировать нагрев отдельных элементов системы;
• Ограниченная площадь обогрева (до 150 м 2).

Тем не менее, для одноэтажного дома с небольшой площадью рациональнее выбирать данный тип отопления.

Двухтрубная

В этой системе жидкость циркулирует по двум выделенным магистралям: подающей (выход теплоносителя из котла) и обратной (к котлу). Две трубы подсоединяются к водяному обогревателю. Монтаж осуществляется вертикальным или горизонтальным методом разводки. Горизонтальная — выполняется тремя схемами: проточным, тупиковым, коллекторным.

При проточной схеме, движение воды происходит последовательно , сначала жидкость выходит из первого конвектора, далее к магистрали присоединяется второй и последующие элементы, затем вода возвращается к котлу. Теплоноситель в подающей и обратной трубах, в этом случае, движется в одном направлении.

Тупиковая разводка характеризуется противоположным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично из остальных обогревателей.

При лучевой или коллекторной разводке, нагретая жидкость подается к коллектору, от которого отходят трубы к конвекторам. Этот вариант более дорогостоящий, но отличается возможностью точной регулировки напора воды.

Преимущества:

• Параллельное подключение конвекторов , вывод из строя одного элемента не влияет на работу всей цепи;
• Возможность установки терморегуляторов ;
• Минимальные теплопотери ;
• Функционирование системы в помещениях любой площади.

Недостатками такой схемы является более сложная система монтажа, высокий расход материалов.

Варианты подключения

Способы подключения радиатора к трубопроводу:

1. Верхнее . Теплоноситель поступает в обогреватель сверху и выходит аналогичным образом. Данный тип монтажа отличается неравномерным прогревом, так как теплоноситель не прогревает низ прибора, поэтому использование такого способа в домах нерационально.
2. Нижнее. Теплоноситель входит и выходит внизу, отличается небольшой теплопотерей (до 15 %). Преимущество данного способа — возможность смонтировать трубу под пол.
3. Одностороннее или боковое . Подающая и обратная трубы подключаются к одной стороне конвектора (сверху и снизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой тип монтажа не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть будет плохо прогреваться.
4. Перекрестное (диагональное). Подающая и обратная трубы подключаются с разных боковых сторон радиатора по диагонали (сверху и снизу). Преимущества: минимальные теплопотери (до 2%) и возможность подключения прибора с большим количеством секций.

Способ подключения радиаторов к трубопроводу влияет на качество прогрева помещения.

Монтаж радиаторов

монтаж радиатора

Радиаторы должны устанавливаться в местах с наибольшим перепадом температуры , то есть возле окон и дверей. Располагать обогреватель под окном необходимо таким образом, чтобы их центры совпадали. Расстояние от прибора до пола должно быть не менее 120 мм, до подоконника – 100 мм, до стены – 20-50 мм.

Монтаж батареи к трубопроводу осуществляется при помощи фитингов (уголок, муфта комбинированная с резьбой) и крана шарового «американка», методом пайки или сварки. На одно из других отверстий устанавливается воздуховыпускник (кран Маевского), оставшееся отверстие закрывается заглушкой.

Перед заполнением системы проводят первый пробный пуск для ее прочистки и проверки на наличие утечек. Воду следует оставить на несколько часов, затем слить. После этого вновь заполнить систему, повысить давление при помощи насоса и выпустить воздух из радиатора до появления воды, затем включить котел и приступать к отоплению помещения.

Распространенные ошибки при монтаже: неправильное размещение конвектора (близкое расположение к полу и стене), несоответствие количества секций обогревателя и типа подключения (боковой тип подключения для батарей с количеством секций более 15) – в этом случаев прогрев помещения будет осуществляться с меньшей теплоотдачей.

Выплескивание жидкости из бачка свидетельствует о ее переизбытке, шумы в циркуляционном насосе о наличии воздуха – данные проблемы устраняется при помощи крана Маевского.

Цена на оборудование

Примерный расчет оборудования для отопительной системы дома, площадью 100 м 2 .

Стоимость работ монтажа мастером обойдется приблизительно в 50.000 – 60.000 рублей.

Итоги и выводы

На выбор схемы подключения радиаторов влияет площадь помещения и количество этажей. Для небольшого одноэтажного дома оптимальным вариантом будет выбор установки однотрубной горизонтальной системы. Для домов, площадью более 150 м 2 с двумя и более этажами предпочтительнее устанавливать двухтрубную вертикальную разводку с диагональным подключением.

Последовательное подключение радиаторов — наиболее популярный и экономичный вариант обогрева помещения, благодаря которому создаётся автономная, независящая от центральной, отопительная система.

Необходимый инструментарий

Для формирования такого соединения приборов отопления потребуются следующие составляющие:

• Трубы : для главной магистрали желательно выбирать трубопровод из стали, оцинковки или металлопластика с соответствующими диаметрами 2,2 см, 2,2 см и 2,6 см. А также допускаются к использованию полипропиленовые трубы, но только не в системе с тремя и более радиаторами. Отходящие от магистрали патрубки изготавливаются из тех же материалов, но имеют меньшие диаметры.

Фото 1. Металлопластиковые трубы разного диаметра в разрезе: видна прослойка из металла между двумя слоями пластика.

• Радиаторы : выбор необходимого оборудования осуществляется на основании личных предпочтений и советов специалиста. Для подобной схемы самым оптимальным считается 5 батарей , а для большего их количества требуется грамотно рассчитанный проект.
• Ленты для уплотнения резьбы на батареях.
• Термостатические клапаны для регулировки нагрева радиаторов.
• Фитинги для соединения труб между собой.

Непосредственными составляющими являются также расширительный бак и отопительный котёл.

Подготовительные действия

Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

Как подключить два радиатора отопления, схема

1. Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.

Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров.

1. При этом продумывается грамотная настройка дымохода : тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
2. После производится подключение магистрального трубопровода . Важно избегать изгибов при прокладке.
3. По периметру всего дома проходит труба, параллельно которой врезаются все батареи .

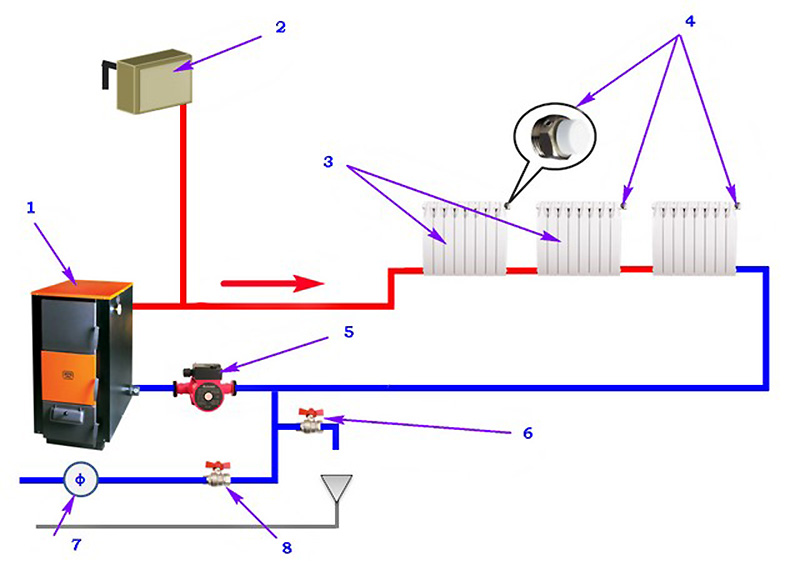

Фото 2. Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом.

1. Радиаторы размещаются под оконными проёмами.
2. Замыкаться такая схема должна на отопительном котле.

1. А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
2. В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.

При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.

Плюсы и минусы последовательного подключения батарей

Плюсы последовательного подключения:

• низкая стоимость расходного материала;
• допускается использование любых видов радиаторов;
• при необходимости трубопровод заводится в «тёплый пол»;
• охват приборами отопления всего периметра комнаты;
• лёгкий монтаж;
• небольшое количество расходуемого материала.

Минусы:

• сложное проектирование процесса;
• высокий коэффициент потерь тепла : из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
• при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
• при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.

Эффективная работа системы отопления – гарантия комфортного проживания человека в частном доме. Замечательно, если такая система уже подключена к центральным отопительным сетям. Иначе возникает необходимость использования автономного отопления, которое должно также обеспечить жильцов комфортными условиями для проживания. В этом случае самым важным моментом является выбор схемы подключения радиаторов отопления в частном доме.

Многие даже не догадываются, что такая схема подключения значительным образом оказывает влияние на теплоотдачу прибора отопления, циркуляцию внутри него теплоносителя и интенсивность движения горячей воды. Это моменты, влияющие на эффективность работы отопительной системы в целом.

Схемы разводки труб

Вначале следует разобраться со схемой разводки труб. Это актуально потому, что жильцы частных домов в стадии его постройки или во время осуществления капитального ремонта не могут правильно рассчитать расходы, понесенные на сооружение отопительной системы. Поэтому часто экономить приходиться непосредственно на материалах.

Для частных домов характерна однотрубная и двухтрубная разводка . В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

• По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
• Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей. В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

• в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
• в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• небольшие расходы на оборудование и материалы;
• можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по всему помещению;
• можно контролировать и регулировать определенный режим температуры в каждой комнате;
• осуществление ремонта любого элемента системы отопления возможно без ее отключения;
• топлива расходуется очень мало.

Схемы подключения радиаторов отопления

После того как с разводкой труб разобрались, следует перейти к главному моменту – схеме подключения радиаторов отопления.

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Ошибки, возникающие при монтаже радиаторов

Часто при подключении радиаторов отопления возникают следующие ошибки:

Заключение

Таким образом, монтаж радиаторов отопления в частном доме осуществляется на основе схемы их подключения. Следует быть благодарными специалистам, которые разработали эти способы вплоть до мелочей. При внимательном изучении этой схемы и использовании ее на практике, можно качественно осуществить подключение радиаторов отопления.
