Как сделать слив воды под баню. Отвод и слив воды из бани — как проложить сливную трубу под полами и сделать водоотвод Слив воды из деревянной бани

Конструкция банного слива и его воплощение имеют решающее значение. Нужно учитывать много факторов: и способы термо- и гидроизоляции, и тип фундамента, и при одних и тех же фундаментных конструкциях наличие или отсутствие подпола, круглогодично используется баня или нет, почву под баней. Ну и, конечно, саму баню: из чего она построена, чем обшита, чем отделана.

Важность банной части под названием «слив»

Русская баня - очень экстремальное место. Перепады температуры до 150 0 , особенно - глубокой зимой. Высокая влажность и очень серьёзные температурные контрасты - до 150 0 . Единственный очаг термообогрева. Пожароопасность. Потоки воды на полу в парной и моечной. Поэтому так важен грамотно сделанный пол, а в полу - грамотно сделанный слив. Даже не имеет критического значения, есть или нет в бане водоснабжение. В крайнем случае бочку можно и натаскать руками. А вот слив должен функционировать идеально.

Принципы хорошего слива

Канализационная система

Канализация в идеале должна быть спроектирована ещё до земляных работ под фундамент.

При этом нужно хорошо представлять некоторые важные аспекты.

  • Каковы размеры бани?
  • Какова предполагаемая интенсивность её использования?
  • Какой у вас фундамент?
  • Какие полы будут в вашей будущей бане?
  • Есть ли у вас центральная канализация?
  • Если нет, то какова будет (или уже есть) конструкция приёма воды - септик, или поглощающая яма, или выгребная яма?
  • Какое расстояние до системы приёма воды?
  • Какие у вас грунты?
  • Какова точка замерзания вашего грунта?

И столь же необходимо соблюдать важные правила при её прокладке.

  • Если у вас деревянная баня из бруса или бревна, то прокладка канализации должна производиться только после полной усадки фундамента и остальной конструкции. Иначе из-за неравномерного проседания на всех уровнях могут возникнуть неправильные уклоны канализации, которые повлекут за собой постоянные засоры и зимнее замерзание.
  • При некоторых типах фундамента участок канализации под баней «открыт всем ветрам», а, значит, нуждается в гораздо лучшем утеплении. Для этого недостаточно пенопластовых скорлупок, потребуется серьёзная изоляция монтажной пеной или изовером, а иногда - обкладывание кирпичом или деревянный «домик». Если канализация утоплена в землю, то достаточно теплоизолировать её керамзитом. При заливке плавающего монолитного фундамента («плиты») трубы закладываются в его толщу.
  • Перед прокладкой канализации нужно постараться гидроизолировать все части бани, которые уже существуют на этом этапе, соприкасающиеся с трубами. Обычно это фундамент, его гидроизолируют рубероидом и битумом.

Сливная яма, септик или что другое?

Если ваш дом подключён к общей системе так называемой «городской» канализации, то проблемы сводятся к нулю.

Самый простой способ - устройство дренажа непосредственно под проливным (щелястым) банным полом.

Если в вашем доме используется септик, то считается правильным сделать для бани отдельный. Потому что баня характеризуется взрывными выбросами использованной воды, и общий септик может просто захлебнуться.

Банные стоки состоят из воды с небольшим количеством дополнительных примесей: мыла и жира. Поэтому им не нужна сложная система очистки. И вполне можно обойтись обычной поглотительной или выгребной ямой, а некоторых случаях - если баня стоит на склоне - даже просто дренажной трубной системой. Конечно, нужно учитывать много дополнительных факторов: где устроена баня, не начнут ли стоки просачиваться на посадки и вредить растениям, не подмоет ли она фундамент основного дома. И конечно, если вы любите в бане капитально мыться, или у вас запроектирована там кухонная зона, или есть туалет, то всё же нужно использовать септик.

Использование центральной канализации

Наилучший вариант из всех возможных. Но самый редкий - центральная канализация на большинстве дачных участков - из области фантастики.

Дренаж под проливным полом, или приямок

Для этого вида дренажа слив и прокладка труб не требуются вовсе. Вода проходит через пол и впитывается в специально подготовленную землю под баней.

Он годится, если вы планируете редко пользоваться баней и с малым количеством парящихся, а также если грунт на участке - песчаный. Это самый простой способ и самый непрактичный. Лучше всего он работает, когда баня стоит в высшей точке участка и вода уходит из дренажа естественным путём, насыщая грядки. Он совсем непригоден в случае, если баня стоит в низине. Такая баня скоро начнёт гнить, несмотря на все ухищрения по гидроизоляции нижних венцов и пола.

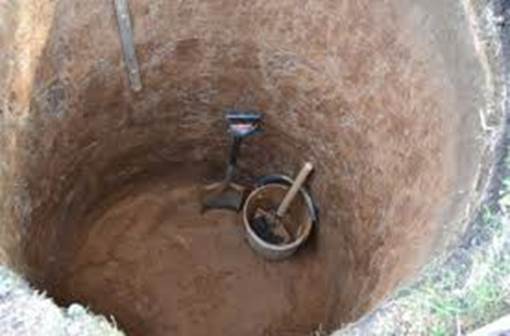

Поглощающая яма

Такие ямы тоже использовались нашими предками. Яма подойдёт, если у вас песчаные грунты, и почти не будет работать, если плотные, глинистые. Это прекрасная, простая и действенная конструкция.

Важно! Яма будет работать только в случае, если грунтовые воды залегают глубоко, ниже дна ямы. Если нет, то яма будет всегда переполнена просачивающейся грунтовой водой и яма потеряет способность принимать в себя банный сток.

Ямы бывают с перфорированными или сплошными бетонными кольцами.

Затем засыпается дренаж.

Вместо бетонных колец можно использовать металлическую бочку с отпиленным дном.

Часто вместо бочки используются старые автомобильные покрышки, тогда яма копается попросторней, а дренажем засыпается пространство между покрышками и стенками ямы.

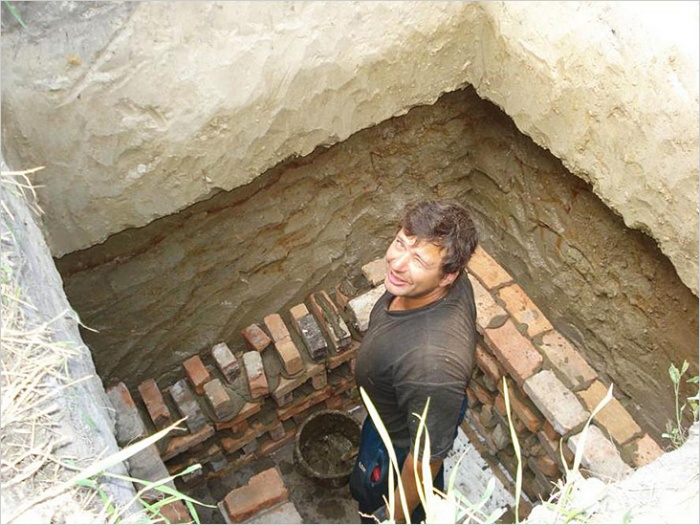

Можно сделать капитальную яму с кирпичной кладкой.

В самом крайнем случае при переполнении ямы, если нет возможности для откачивания содержимого, можно вынуть из неё кольца, бочку или покрышки, закопать её и вырыть новую.

Выгребная яма

Если у вас есть сомнения в поглотительной способности вашей ямы (глинистая почва, близкое залегание грунтовых вод), нужно вырыть яму дальше от бани, желательно - в самом низком месте участка, и предусмотреть возможность её регулярной очистки ассенизаторской машиной. Это - постоянный расход, но такая яма будет служить вечно.

Хорошо для дополнительного дренажа проложить вокруг бани на расстоянии полутора-двух метров перфорированную трубу, уложенную в дренажную подушку из гравия и подведённую к той же самой яме. Можно использовать готовую трубу, а можно самому насверлить отверстия в асбоцементной.

Важно! Отверстия в дренажной трубе должны быть меньше фракций щебня или гравия.

Септик

Септики продаются готовые, они недешевы. Здесь мы не будем детально останавливаться на частностях их установки, это тема для отдельной большой статьи. Но эксплуатация бани с септиком очень удобна, без сомнения. Гораздо удобней, чем всё время думать о яме.

Обычно септик ставится на дренажную подушку, но при больших планируемых объёмах слива делается фильтрующий колодец.

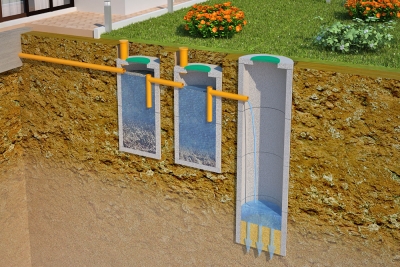

Дренаж после септика

Это тоже метод фильтрации после септика. Вода уходит из септика в очищенном и отстоянном виде и поступает не в дренажную подушку или фильтрующий колодец септика, а в дренажные трубы, расположенные по всему участку. Это сильно экономит воду для полива. В этом случае залегание дренажных труб нужно обеспечить на метр-полтора ниже уровня грунтовых вод, и ниже уровня промерзания земли; длина каждой трубы - не больше 25 метров, минимальное расстояние между ними - полтора метра. Отверстия в трубах для равномерного впитывания должны сверлиться неодинаковые: в верхней части трубы меньшие, в нижней - большие. Сложность метода заключается в том, что на обжитом участке со старыми посадками и постройками это сделать затруднительно.

Важно! Яма или септик должны располагаться на расстоянии около двух метров от фундамента бани. Если дальше, то затруднительно будет обеспечить естественный уклон труб, и они будут замерзать или засоряться; если ближе - будет намокать фундамент.

Устройство сливного отверстия в разных банях

Существует не очень много конструкций сливов. Они различаются скорее по месту применения. Конструкция слива может быть различна для разных видов бань.

Слив в сауне

Слив для пола в сауне может не обладать такой пропускной способностью, как в парной бане: там нет потоков воды из бадей, а у купели есть собственный слив. Кроме того, как правило, в самой сауне слив не нужен, а в моечной сауны - кафельный пол. А, значит, там используется классический слив с трапом.

Слив в хаммаме

Он мало чем отличается от слива в сауне.

Слив в русской бане

Слив в русской парной бане необходим в двух помещениях - парной и моечной. Банные сливы бывают разные, что в первую очередь зависит от конструкции пола в парной и моечной. По конструкции они не отличаются, если полы и там, и там одинаковы. Рассмотрим разные полы и разные сливы для этих полов.

Зависимость конструкции от пола русской бани

Полы в русской бане бывают разные.

  • Протекающие, или проливные деревянные полы - горизонтальные доски уложены не вплотную, а со щелями для свободного стока воды по площади всего пола. Это традиционная конструкция, которая издавна использовалась в русских банях. Главный минус - необходимость тщательнейшей первичной и последующей регулярной обработки досок гидрофобными пропитками.
  • Непротекающие деревянные полы - доски уложены вплотную под некоторым углом наклона по направлению к отверстию стока, чтобы вода стекала беспрепятственно. Уклон осуществляется с помощью слегка клиновидно стёсанных лаг.
  • Кафельные (возможны только в моечной). Уложены тоже с небольшим наклоном к трапу. Уклон осуществляется либо при создании бетонного основания, либо с помощью разной толщины раствора.

Сливы для разных полов парной русской бани разительно отличаются по конструкции. Но самое большое разнообразие сливов у проливного, или протечного пола.

Проливной пол

При наипростейшем способе просачивания воды сквозь весь пол в дренажную подушку, расположенную под всей баней, устройство слива вообще отсутствует.

Более сложная конструкция подпола: имеет место его уклон в сторону бетонного канала, желательно - с утеплением и стяжкой. Слив также отсутствует.

При стоке в бетонный приямок роль гидрозатвора выполняет сама труба, расположенная особым образом - с возможностью доступа воздуха.

Если в подполе имеется сток в канализацию, то помимо утепления и гидроизоляции подпола, нужен простейший слив с гидрозатвором для недопущения неприятных запахов в подпол, а оттуда - и в баню сквозь щели в полу.

Непротекающий пол

Тут единственное возможное решение - классический слив. Он может быть разных конструкций - от сложного современного трапа до обычного, привычного нам сифона. Трап - компактная и надёжнейшая конструкция.

Сифон зато дёшев и привычен.

Вопрос в ваших финансовых возможностях и в наличии места под полом.

Кафельный пол

Кафельный пол подразумевает ровно те же самые конструкции слива, что и деревянный непротекающий.

Слив в бане своими руками: пошаговое руководство

Это наравне с печью самый важный узел бани. По возможности, делать его нужно одновременно с устройством фундамента и утеплением подпола, до возведения сруба. Сначала надо выбрать тип слива, исходя из общей конструкции нашей бани, конструкции пола, наличия той или иной канализации или дренажа и наших финансовых возможностей.

Исходные условия

Допустим, мы имеем: ленточный малозаглубленный бетонный фундамент, бревенчатый сруб, неглубокое подполье и проливной пол. Делается всё ещё до настилания полов. Примем, как данность, что на этапе сооружения фундамента мы не заложили туда трубы. Значит, мы можем сделать простейший слив, расположенный в подполе.

На чертеже - керамзитное утепление с бетонной стяжкой и простейший гидрозатвор, и если вы имеете минимальные навыки сварки, его ничего не стоит изготовить. Но мы всё же воспользуемся готовым современным трапом, это будет надёжнее.

Ещё один пример простейшего гидрозатвора.

Требуемые материалы

Позиция Наименование Спецификация Количество Цена за единицу Цена итоговая Примечание
1 Цемент М400 150 килограмм (3 мешка по 50 килограмм) 245 рублей 735 рублей Для стяжки, а небольшое количество - для бетонирования крышки поглотительной ямы
2 Песок Мелкодисперсный речной 450 килограмм (18 мешков по 25 килограмм) 40 рублей 432 рубля Для цементной смеси
3 Жидкое стекло банка 10 литров 249 рублей 249 рублей Для гидроизоляции
Полипропиленовое фиброволокно 0,5 килограмм 294 рубля 197 рублей Для армирования
4 Керамзит 500 килограмм (10 мешков по 50 килограмм) 180 рублей 1800 рублей
5 Песчано-щебеночная смесь 3 тонна 900 рублей 2700 рублей Для подушки подпола и дренажа поглотительной ямы
6 Старые автомобильные покрышки В среднем 30 штук Для поглотительной ямы
7 Труба ПВХ с раструбом Ø 110×3,2×3000 мм Минимально 3 штуки 430 рублей 1290 рублей Для наружной канализации

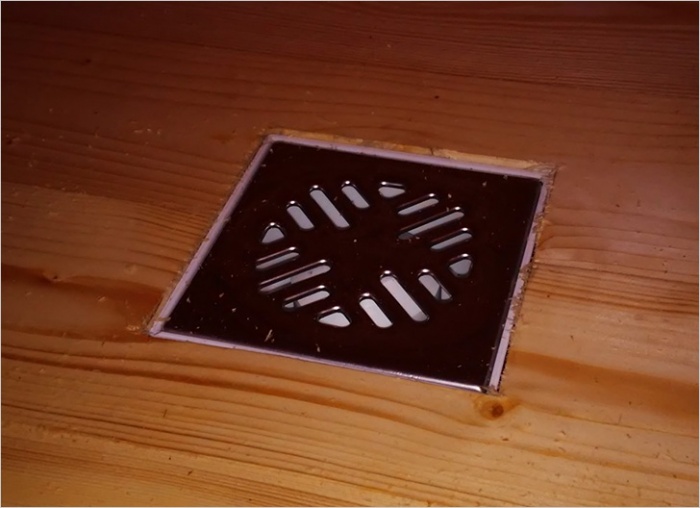

8 Трап для душа Viega Advantix с сухим затвором 1 штука 2200 рублей 2200 рублей
9 Брус или доска на лаги 100х100х6000 мм, или 40х100х6000 мм по 1 штуке 450 рублей или 130 рублей 450 рублей или 130 рублей Желательно - лиственница
10 Доска обрезная 25х200х6000 мм 10 штук 370 рублей 3700 рублей
11 Саморезы По потребности, но не меньше 2 килограмм

Требуемые инструменты

  • Сварочный аппарат (по желанию)
  • Строительный миксер (или ёмкость для размешивания бетона)
  • Лопаты штыковая и совковая
  • Мастерки
  • Гидроуровень
  • Рубанок, фуганок
  • Молотки
  • Киянка
  • Гвоздодёр
  • Газовые ключи
  • Плоскогубцы
  • Отвертки
  • Рулетка
  • Плотницкий метр

Пошаговое руководство

Начинать нужно с места, куда пойдут банные стоки.

Сооружение поглощающей ямы

  1. Вся конструкция закрывается крышкой, лучше - бетонной, можно - металлической; вокруг ямы делается отмостка. Для этого варится конструкция из уголков и насыпается подушка из щебня, на которую потом по опалубке заливается отмостка.
  2. В двух метрах от фундамента роем цилиндрическую яму достаточной глубины - не менее трёх метров, при ширине не менее метра. Дно её должно быть рыхлым для хорошего впитывания влаги.
  3. На дно укладываем дренажную подушку - попеременно несколько слоёв песка, гравия или щебня, каждый по 15–20 сантиметров. Аккуратно опускаем туда покрышки.
  4. Наша яма готова. Позже мы подведём к ней трубу от слива.

Обустройство стока вместе с полом

  1. У нас неглубокое подполье. Значит, его не надо рыть, надо лишь чуть углубить, разровнять, утрамбовать, сформировать уклон к сливу.
  2. Монтируем трубу от слива до фундамента. На рисунке показан трап, но это неверно: трап мы снимем и заглушим трубу, чтобы в неё не попали щебень и цемент.
  3. Проделываем в фундаменте отверстие для трубы слива, ведущей к яме, и пока глушим её.
  4. Роем канаву для трубы между фундаментом и ямой.
  5. Засыпаем туда песчаную подушку толщиной не менее 20 сантиметров.
  6. Наращиваем трубу до ямы. Уклон должен быть достаточным, чтобы жидкость лилась легко. Тогда не будет ни засоров, ни замерзания.
  7. Желательно трубу утеплить. Оптимальный вариант - пенопластовые скорлупки.
  8. Засыпаем утеплённую трубу сверху песком. Накрываем все землёй. Система стока готова.
  9. Утрамбованная земля в подполе засыпается щебнем и песком.
  10. Затем подсыпается керамзит для утепления. Он выравнивается в виде чаши с уклоном примерно в 30% в сторону стока согласно чертежу.
  11. Керамзит укрывается полиэтиленом для того, чтобы его не пропитал цементный раствор.
  12. Засыпка заливается бетоном с гидроизолирующими и фибро-добавками так, чтобы чаша сохранилась. Раствор должен быть густой, заливка производится снизу вверх, одномоментно на всю площадь моечной, толщиной 5 сантиметров. Можно проложить арматуру для пущей крепости.
  13. Ждём полтора дня.
  14. Когда стяжка высохнет, её надо «зажелезнить». Она смачивается жидким стеклом и запудривается цементом, из-за чего становится особо прочной и водонепроницаемой.
  15. Ждём четыре недели, пока цементный раствор гидратируется, периодически спрыскивая водой стяжку.
  16. Монтируем трап в отверстие стока.
  17. Строим столбики из кирпича площадью не менее 150 миллиметров, которые послужат опорами для половых лаг. Высота их должна быть такой, чтоб между полом и стяжкой осталось расстояние не меньше сорока сантиметров.
  18. На столбики кладём гидроизоляцию из рубероида на битумную мастику.
  19. Лаги в произвольной ориентации кладутся на столбики и фиксируются раствором или анкерными болтами.
  20. На лаги настилаются половые доски - лучше обрезные, с просветами в полсантиметра. Удачная идея - использование крестиков для кафеля, чтобы расстояние везде было одинаковым и красивым.
  21. Одна или две доски над трапом фиксируются так, чтобы их можно было легко снять для его прочистки и ремонта.
  22. Наш слив вместе с проливным полом готов.

Если вы всё сделали правильно, соблюли уклон и ровность спуска трубы, если труба уложена ниже точки замерзания грунта и достаточного диаметра, а яма глубока и в ней достаточно дренажа, то эксплуатация будет беспроблемной. Но если они возникают, то есть способы их решения.

Гидрозатвор представляет собой специально созданную водяную пробку, защищающую помещение от неприятного «аромата» канализации. Вода накапливается в выгнутом участке трубы, перекрывая полностью диаметр. Таким образом, вода не позволяет плохому запаху попасть в помещение.

Когда необходимо применять гидрозатвор в бане

Использовать такую конструкцию на канализацию необходимо в том случае, если слив воды осуществляется в общую систему водопровода. В том случае, если жидкость сливается в яму за пределы бани, плохого запаха не будет. Если канализация бани была подключена к общей системе, то можно применять готовые сифоны (как для умывальника или ванной) любого типа. В продаже имеются металлические или пластиковые затворы из гофрированного шланга или бутылочного типа. В редких случаях встречаются чугунные гидрозатворы, однако они не производятся уже несколько лет. По сути, такое устройство представляет собой два стакана, вставленные один в другой. После того, как в бане будут залиты полы, верх гидрозатвора должен быть в маленьком углублении для полного слива жидкости.

Такое устройство обладает двумя главными достоинствами:

  • оно должно быть в качестве отстойника;
  • даже если внутри него замерзнет вода, он не должен быть поврежден.

Делаем гидрозатвор самостоятельно

Довольно просто его можно сделать своими руками. Для этого нужно взять кусок трубы необходимого диаметра и согнуть его в виде буквы «U» и приварить к трубе после воронки стока (обычно его высота 50-70 мм). Лучше всего это делать при закладке фундамента и обустройстве пола, однако если баня уже готова, а неприятный запах омрачает пребывание в ней, то установить его можно и потом.

Если канализационные трубы являются доступными, а фундамент строения – столбчатый, то это значительно облегчит работу. К сливной трубе под баней можно приварить необходимый кусок трубы. В том случае если нет доступа к трубам, то его нужно будет организовать: разобрать часть пола, если он из дерева, или выпилить с помощью болгарки, если он бетонный. После этого в канализацию с помощью сварки или соединительной муфты крепится труба с изгибом.

Необходимо также учитывать, что вода может испаряться, и если не пользоваться канализацией на протяжении долгого времени, через 40-50 дней она окончательно высохнет, и газы беспрепятственно попадут в помещение.

Что такое сухой гидрозатвор?

Также данная конструкция может быть сухой. В ней отсутствует вода, а в роли заслонки применяются сухие материалы. Такой вариант, как вы понимаете, не способен замерзнуть, при этом он бывает нескольких видов:

это мембрана, удерживаемая с помощью пружины, если нет воды. При поступлении жидкости, мощности пружины не хватает для ее удержания, заслонка поднимается, а жидкость сливается. Предмет определенной формы (зачастую большого диаметра шарик) закрывает проход воздуха. При поступлении жидкости предмет всплывает, открывая слив. В более сложных моделях применяется молекулярная память материала.

Сделать простой сухой гидрозатвор для бани можно и своими руками, в этом нет ничего сложного. Необходимо выбрать пластиковый шарик, размером немного больше, чем сливная труба. Когда воды не будет, такой шарик станет закрывать доступ воздуха из канализации. Как только жидкость будет поступать, сток будет освобождаться. Такой вид системы может работать и в зимнее время, даже в случае если шарик примерзнет к стоку, немного кипятка буквально в считанные минуты сможет растопить лед, и система будет нормально работать.

Гидрозатвор в бане


Гидрозатвор представляет собой специально созданную водяную пробку, защищающую помещение от неприятного «аромата» канализации.

Гидрозатвор на канализацию для бани

Гидрозатвор - это специально созданная водяная пробка, которая предотвращает попадание «ароматов» канализации в помещение. Вода скапливается в выгнутом участке трубы, полностью перекрывая диаметр. Таким образом, вода не дает запахам проникать в помещение.

Принцип организации гидрозатвора на канализацию

Когда нужно использовать гидрозатвор в бане

В бане использовать гидрозатвор на канализацию нужно в том случае, если слив воды идет в общую систему водоотведения. Если же вода сливается за пределы бани в яму, откуда и впитывается, никакого запаха в этом случае быть не может.

Если канализация бани подключена к общей системе, можно использовать готовые сифоны (как для ванной или умывальника) любой конструкции. Есть в продаже пластиковые или металлические затворы бутылочного типа или из гофрированного шланга.

Гидрозатвор канализационный бутылочного типа

Иногда еще можно встретить чугунный гидрозатвор, но их производство остановлено уже несколько лет назад, и встречаются они в основном в старых домах.

Так выглядит гидрозатвор для пластиковой канализации

В продаже имеются водяные гидрозатворы фирмы CENTER AQUAPA, которые вставляются в пластиковую трубу диаметром 55 мм или 110 мм.

Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

По сути дела, гидрозатвор представляет собой два стакана, вставленные один в другой.

Верхняя и нижняя части гидрозатвора CENTER AQUAPA

После заливки полов в бане, верх гидрозатвора должен оказать в небольшом углублении для полного слива воды.

Верхняя часть гидрозатвора находится на уровне самой нижней точки

У данного гидрозатвора два плюса:

  1. Он дополнительно выполняет роль отстойники;
  2. Даже если в гидрозатворе замерзнет вода, он не будет поврежден.

Как сделать гидрозатвор своими руками

Достаточно легко можно сделать гидрозатвор своими руками. Для этого кусок трубы подходящего диаметра нужно изогнуть в виде буквы «U» и приварить (соединить при помощи муфт) к трубе после воронки стока (высота гидрозатвора обычно 50-70 мм). Делать это желательно во время закладки фундамента и обустройства полов, но если баня уже функционирует и запах мешает, можно попытаться устранить эту неприятность.

Если фундамент столбчатый и канализационные трубы доступны – это облегчает дело. Под баней можно к сливной трубе приварить нужный кусок трубы. Если доступа к трубам нет, придется вам его организовать: разобрать часть пола, если он деревянный, или выпилить «болгаркой» если он бетонный. После чего к канализации при помощи соединительных муфт или сварки присоединить трубу с изгибом.

Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.

Что такое сухой гидрозатвор

Есть еще один вариант гидрозатвора – сухой. В нем нет воды, а в качестве заслонки используются различные материалы. Как вы понимаете, такой гидрозатвор не замерзает. Сухих гидрозатворов для канализации несколько видов:

  • Это мембрана, которая удерживается пружиной, если воды нет. При поступлении воды мощности пружины недостаточно для ее удержания, заслонка поднимается и вода сливается.

Так выглядит слив с сухим гидрозатвором на канализацию

  • Определенной формы предмет (обычно шарик большего, чем труба диаметра) перекрывает проход для воздуха. Как только вода поступает – предмет всплывает, открывая слив.
  • Более сложные технологически модели, в которых используется молекулярная память материалов.

Для бани элементарный сухой гидрозатвор можно сделать и своими руками, так это довольно просто. Нужно подобрать пластиковый шарик чуть большего размера, чем сливная труба. Положить его на трубу, и сделать какую-то камеру, в пределах которой он будет находиться. Когда воды нет, шарик перекрывает доступ воздуха из канализации. При поступлении воды он всплывает (в пределах камеры) и освобождает сток. Такая система функциональна и в зимних условиях : даже если шарик примерзнет к стоку, немного горячей воды в считанные минуты растопят лед, и система будет функционировать нормально.

Гидрозатвор на канализацию для бани - виды и особенности самостоятельного изготовления


Существуют различные виды гидрозатворов на баню, поэтому необходимо не ошибиться в выборе. Иногда лучше использовать водяной гидрозатвор, а иногда сухой.

Гидрозатвор для канализации в бане

Любой сельский вариант, когда вода из бани просто уходит наружу, в щели между досками, имеет свои трудности. А если на участке есть магистральная или автономная канализация, то встает другая задача – избавиться от проникновения газов из канализации в баню. Есть простое решение – поставить гидрозатвор.

Что такое гидрозатвор

Они бывают двух типов:

U-образный (коленный) гидрозатвор

Из рисунка абсолютно понятно, что это нехитрое устройство, похожее на кальян, в отличие от него не пропускает воздух, создавая водяную пробку . А то, что происходит в кальяне, называется – срыв водяного затвора.

Диаметр трубы и способ соединения могут повлиять только на производительность такого устройства, главное, что от него требуется – герметичность , причем его нижняя точка должна быть ниже сливной трубы хотя бы на 50 мм.

Для гидрозатвора подойдут любые подручные материалы, но нельзя забывать, что в том случае, когда доступ к нему будет закрыт, то решающее значение имеет надежность и возможность прочистки.

На втором рисунке видно: как вода, испарившись из пробки (а это обязательно произойдет через 40-50 дней), открывает возможность для проникновения воздуха из канализации.

Так что нужно либо периодически заполнять его водой, либо использовать гидрозатвор другого типа, либо герметично заглушить его на время долгого отсутствия.

Гидрозатвор бутылочный

Из этого рисунка понятно, что другое конструктивное решение не изменило функции этого устройства – создать водяную пробку. Еще одно название такой штуки – сифон.

Ясно также, что соединение труб должно быть герметичным. Такой гидрозатвор заодно является и отстойником.

Нижнюю часть обычного бутылочного сифона для мойки можно открутить для прочистки, а если самодельный затвор такого типа используется, например, в полу, то верхняя часть должна быть разборной.

Сухие гидрозатворы

Самый актуальный вопрос для бани со сливом в канализацию – это не столько выбор конструкции трапа, сколько прокладка самой линии. Любой готовый вариант трапа из магазина, в том числе и “сухой”, содержит гидрозатвор с водяным столбом от 30 мм, так что при регулярном использовании бани никаких проблем с высыханием водяной пробки не возникнет . А тот, кто знает, что баня долго не будет в употреблении, может просто заглушить слив.

Для тех, кто хочет забыть и не вспоминать о высохшем сифоне, есть так называемые сухие трапы.

Существуют два типа сухого гидрозатвора.

Поплавковый тип

Лучше всего рассмотреть конкретный образец, например, австрийский HL 310 NPr.

Вертикальный слив. Верхний элемент подрезается до нужного размера от 12 до 70 мм и заделывается в стяжку.

Корпус из полиэтилена рассчитан на температуру сточной воды до 85 градусов. Порядок монтажа для разных случаев описывается в паспорте.

Поплавок, в случае высыхания воды, просто опускается и закрывает трубу. Высота водяного столба затвора 50 мм (соответствует городским нормам Австрии).

Принцип действия хорошо виден на картинке.

В рабочем положении вода поднимает и удерживает поплавок на одном уровне и система работает, как один из вариантов гидрозатвора. Если баня долгое время не используется, то вода из затвора испаряется , а поплавок закрывает сливное отверстие раньше, чем вода полностью испарится.

Народные умельцы придумали вариант, который может работать не хуже, чем фабричный. Главное отличие от этой схемы состоит в том, что такой поплавок в виде перевернутого стакана, закреплен так, чтобы его дно было выше сливного отверстия больше, чем на диаметр сливной трубы. А само отверстие закрывает легкий шарик диаметром больше сливного – он и выполняет роль поплавка.

Маятниковый тип

На фото конкретный пример – сухой затвор для трапов 100 мм в горловине – Viega 583255.

Внизу, у затвора, видны две шторки, подвешенные под углом к вертикали – это и есть маятниковый затвор. Шторки закрыты благодаря своему собственному весу, а вода открывает их при сливе. Высота водяного столба гидрозатвора 32 мм – для загородной бани вполне достаточно. В самой Германии, которая заявлена как страна-производитель, при проектировании системы канализации в городских домах исходят из того, что сантехприборы в квартирах имеют высоту водяного столба гидрозатвора равную 50-60 мм, но не 32!

Если силу тяжести, которая закрывает шторки, заменить на силу пружинки, то получатся разные варианты пружинного типа сухих затворов , с более широкими возможностями.

Разумеется, все перечисленные затворы содержат в себе какой-либо вариант сифона.

Есть еще один вид сухих затворов, для которых придумывают порой слишком заумные названия типа клеточной памяти материала. Обычно они представляют собой чулок из сплющенной резины , который начинает пропускать воду под небольшим напором. Вряд ли это представляет интерес для загородной бани.

Умелые хозяева, даже при очень ограниченных средствах, могут легко воспроизвести, а, возможно, и усовершенствовать любой тип гидрозатвора.

Пол и канализация

С прокладкой трассы канализации хлопот гораздо больше, чем непосредственно со сливом из бани, но и его лучше делать, чем аккуратнее, тем лучше.

Даже если пол в бане будет накрыт деревянными решетками, то все равно лучше сделать стяжку по маячкам с небольшим равномерным уклоном к трапу , а по ней положить плитку. Окончательную обрезку надставного элемента трапа можно сделать, когда будет точно известно, на какой высоте плитка будет подходить к точке слива. Если работа сделана очень аккуратно, то даже при минимальном уклоне не будет никаких луж.

Обеспечить доступ, с возможностью замены всех элементов – слишком большая роскошь для обычной бани. Поэтому не стоит избегать работы, которая может показаться лишней, например, глубина прокладки канализации не должна быть меньше глубины промерзания . Утеплить пол под стяжкой 20 см слоем керамзита с жирным цементным раствором – отнюдь не излишество. Сухой трап тоже не панацея – грязь, попавшая в затвор, может помешать его плотному закрытию. В конце сезона не помешает промыть съемные элементы. Покупать сухой гидрозатвор в магазине или делать его самому – этот вопрос совсем необязательно связан с финансовыми затруднениями.

Сухой гидрозатвор для канализации в бане: заводские и самодельные варианты


Типы гидрозатворов. Чем отличается сухой гидрозатвор от мокрого. Можно ли сделать сухой гидрозатвор для канализации в бане самостоятельно.

Начинаем строить баню

Создание сливной ямы

Строительство бани не является сложным процессом. Неотъемлемыми элементами этого помещения являются печь, парилка и сливная яма. Прежде чем приступить к кладочным работам, следует уделить пристальное внимание созданию будущего слива для правильного стока вод. Сделать данную конструкцию необходимо таким образом, чтобы яма была в работе длительный период времени, а водный поток тек беспрепятственно. При этом слив не должен издавать резких и неприятных запахов, а также создавать препятствия на участке.

Перед строительством бани, необходимо составить план с подробными размерами всех помещений.

Для проведения строительных работ нам потребуются следующие инструменты:

  • бетономешалка;
  • 2 лопаты – штыковая и совковая;
  • несколько ведер (до 5 штук);
  • кельма;
  • кирка;
  • лестница;
  • строительный уровень;
  • рулетка;
  • трамбовка;
  • плоскогубцы.

Расположение ямы для сточных вод может быть различным. Ее можно разместить внутри бани под полом, где будет располагаться мойка, и за пределами фундамента постройки. Когда сливная яма предназначается для временного пользования, то ее можно сделать небольшой и расположить за баней. Для периодической очистки ее накрывают крышкой или оставляют открытой.

Создание временной ямы для слива в большинстве случаев осуществляют на земельных участках, состоящих из почв глинистого типа.

Схематическое устройство водостока.

“Черновой” пол засыпается 20-сантиметровым слоем керамзита, который способствует увеличению срока службы бетонированного пола, нивелирует разницу температур зимой и не дает промерзнуть яме в холодный период времени. Площадь всего пола армируется обрезками уголков, толстой проволокой или трубами, которые крепятся к крышке ямы. Заливка бетонного раствора осуществляется с наличием уклонов, направленных от стен к сливу.

Создание сливной ямы

В качестве сливных труб можно использовать изделия из металла, асбеста или пластика. Пластиковые трубы более предпочтительны из-за небольшой цены и простоты монтажа.

Строительство бани не является сложным процессом. Неотъемлемыми элементами этого помещения являются печь, парилка и сливная яма. Прежде чем приступить к кладочным работам, следует уделить пристальное внимание созданию будущего слива для правильного стока вод. Сделать данную конструкцию необходимо таким образом, чтобы яма была в работе длительный период времени, а водный поток тек беспрепятственно. При этом слив не должен издавать резких и неприятных запахов, а также создавать препятствия на участке.

Расположение ямы для сточных вод может быть различным. Ее можно разместить внутри бани под полом, где будет располагаться мойка, и за пределами фундамента постройки. Когда сливная яма предназначается для временного пользования, то ее можно сделать небольшой и расположить за баней. Для периодической очистки ее накрывают крышкой или оставляют открытой. Создание временной ямы для слива в большинстве случаев осуществляют на земельных участках, состоящих из почв глинистого типа.

В том случае, когда предусматривается создание постоянного слива, яму следует разместить в центральной части бани. Ее размеры должны быть следующими: длина и ширина – до 0,5 м, глубина – до 1,5 м. Стены сливной ямы заливаются 20-тисантиметровым слоем бетонного раствора, который армируется с помощью металлической сетки и утрамбовывается мелкими камнями или кусками кирпича.

Схема сливной ямы из старых покрышек.

После осуществления бетонирования стен яма накрывается деревянными досками, пропитанными отработанной смесью дизельного масла. Для перекрытия ямы можно использовать доски от опалубки, убрав их после застывания залитого раствора. Поверх досок заливают бетонную крышку, толщина которой составляет примерно 10 см. Крышку предварительно армируют проволокой. Для укрепления стенок ямы можно использовать бетонные или металлические кольца (полукольца). Главное, чтобы при осуществлении этого процесса вся конструкция была прочно укреплена и не проваливалась.

Для крышки ямы следует сделать отверстие для слива. При этом оно должно соединяться с водяным затвором. В свою очередь водяной затвор располагается самом удобном и доступном месте бани. По технологическим особенностям создание сливной ямы чем-то напоминает устройство септика, но в значительно меньших объемах и размерах.

Основное конструктивное решение для недопущения неприятных запахов

Водяной затвор предотвращает проникновение неприятных запахов из сливной ямы в внутрь бани, что способствует комфортному пребыванию в помещении. Затвор изготавливают из металла и устанавливают до заливки пола или бетонируют в небольшом углублении, в которое вставляется пластина, изготовленная из прочной жести (лучше использовать нержавеющую сталь или цветной металл). Низ пластины должен находиться ниже отводной сливной трубы примерно на 5-10 мм. Водяной затвор обычно делают в самой нижней точке посредине помещения. Вся поверхность армируется проволокой из металла и крепи.

Водяной затвор для бани и слив: процесс создания и расположение


Водяной затвор для бани предотвращает проникновение неприятных запахов из сливной ямы в внутрь помещения, что способствует комфортному пребыванию в нем.

Канализация в бане своими руками схема

Давно ушли в прошлое неказистые банные постройки с произвольным стоком грязной воды в «никуда» или ближайший водоем. Сегодня канализация в бане – не роскошь, а необходимость. К устройству качественной системы отвода стоков подталкивают не только нормы этики и эстетики, но и требования законов, направленные на обеспечение экологической безопасности окружающей среды.

Канализация для бани своими руками

Первый шаг к благоустройству бани – оценка состояния грунта на участке, определение оптимальной глубины укладки труб и решение вопроса о местоположении септика. Проще всего тем домовладельцам, которые принимали непосредственное участие в строительства бани или возводили (возводят) ее самостоятельно. Для них не является секретом тип грунта, точка его промерзания (ТПГ) и уровень залегания подземных вод (УГВ).

Строили баню своими руками? Значит данные о геологии почвы у вас уже должны быть

Без знания этих показателей невозможно выстроить безотказно работающую канализационную систему. Для тех, кто приобрел участок с выстроенной на нем баней, потребуется выполнить комплекс несложных наблюдений и расчетов.

Самостоятельное изучение геологии участка

Для определения типа грунта можно провести экспресс-исследование, которое не требует специальных знаний и основано на визуальном осмотре и тактильных ощущениях. Для этой цели в предполагаемом месте прокладки труб выкапывают яму глубиной ниже ТПГ на 25-30 см. Информацию о глубине промерзания почвы в данной местности можно получить от соседей, из справочников, на специализированных интернет-ресурсах.

Глубина промерзания грунта

Важно взять пробу грунта именно на дне ямы, так как на этом уровне будет проводиться прокладка канализационных труб. После чего образец почвы внимательно изучают визуально, растирают между ладоней, скатывают в жгут.

И оценивают результаты по таблице.

Способы определения грунтов

Если выяснилось, что грунт – глина или суглинки, следует знать, что эти категории почв относят к сильнопучинистым. В этом случае трубы нужно будет укладывать на песчаную «подушку» по аналогии с «плавающими» фундаментами. Песок выступит в роли амортизатора во время сезонных подвижек почвы и целостность подземной части канализационной системы не нарушится.

После того как будет выяснена безопасная глубина прокладки трубопровода, решают вопрос с местоположением септика (фильтрационного колодца). Точка приема стоков должна быть разнесена с точкой водозабора не менее, чем на 15 м и располагаться не ближе 7 м от фундамента бани.

Выбираем вид канализационной системы

Для благоустройства бани возможно использовать три типа индивидуальной канализации:

  • безнапорная;
  • напорная;
  • подключаемая к централизованной городской системе водоотвода или к действующей канализации частного дома.

Безнапорная система

Безнапорный метод отвода стоков иначе называют самотечным. Это наиболее простой и менее дорогостоящий тип канализации для бани. Его основное преимущество: энергонезависимость. Монтаж безнапорной системы требует тщательного соблюдения уклона труб (1-1,5 см на 1 погонный метр) и невозможен при сложном рельефе участка.

Для транспортировки стоков необходимы трубы большего диаметра, чем при устройстве напорной системы. Крайне желательна прямолинейность магистрали. Если схема трубопровода включает точки поворота, в этих местах обустраивают смотровые колодцы. Это правило актуально для любого типа канализационной системы.

Монтаж труб безнапорной канализации Колодец смотровой

Напорная система

Общая схема напорной канализации

Напорная система канализации предусматривает принудительную транспортировку сточных вод, которая обеспечивается насосом или насосной станцией. Техника может быть установлена как внутри, так и снаружи помещения. Напорную систему канализации для бани выстраивают в том случае, если по каким-либо причинам невозможно сделать безнапорную. Особенности этого типа канализации:

  • напорная дороже безнапорной;
  • энергозависима;
  • требует утепления техники в зимний период.

Напорная канализация с фекальным насосом Напорная канализационная труба

Врезная система канализации

Менее трудоемкий, но наиболее хлопотный способ – подключение к централизованной канализационной сети. Этот метод возможен далеко не для всех владельцев бань. Поэтому рассматривать его во всех подробностях не имеет смысла.

Подключение к централизованной канализационной сети

Чаще используется подключение системы стоков к уже имеющемуся на участке септику. Однако и в этом случае придется выбирать тип системы водоотвода (напорная или безнапорная).

Подключение к септику

Проектируем схему канализации для бани

Единая канализационная система для большего удобства проектирования подразделяется на два типа: внутреннюю и наружную. К первой относят коммуникации внутри помещения, ко второй – за пределами постройки. Ознакомившись с основными принципами построения схемы, ее несложно разработать самостоятельно.

Этапы проектирования

  1. Необходимо начертить план бани с учетом толщины стен и перегородок строения. Для этой цели лучше всего подойдет миллиметровая бумага, но можно использовать и обычный листок в клеточку.

Правила проектирования наружной сети:

  • в месте стыка наружной и внутренней канализации предусматривают смотровой люк;
  • согласно СНиП смотровые колодцы устраивают в точках поворота магистрали, в местах присоединения отдельной боковой ветки трубопровода, через каждые 15-35 м прямой магистрали при диаметре трубы 100-150 мм;
  • согласно СНиП уклон наружной канализации при диаметре труб 110-150 мм – 0,01 (1 см на 1 метр);
  • первый ревизионный колодец должен находиться не ближе 3 м и не дальше 12 м от бани;
  • если участок имеет большой уклон и в помещении предусмотрен унитаз, устраивают многоступенчатую систему канализации с перепадными колодцами.

Примерная схема внутренней канализации бани

Варианты устройства гидрозатвора

Гидрозатвор – важнейший элемент канализационной системы, предназначение которого в отсечении неприятных запахов, поступающих из септика (сливной ямы). Проще говоря, это водная пробка, которая находится в трубе даже в том случае, если баней не пользуются. Пример простейшего гидрозатвора – U-образный сифон. В магистрали из пластиковых труб водяная пробка устраивается с помощью трех фасонных элементов: отводов.

Сложность в том, что при редком использовании канализационной системы вода в гидрозатворе имеет свойство испаряться. В этом случае специалисты рекомендуют устанавливать сухой затвор. Он представляет собой несложную пластиковую или металлическую конструкцию, оснащенную пружиной и заслонкой (мембраной), перекрывающей выход из трубы. Когда в систему поступает вода, заслонка под ее давлением откидывается, а после прохождения потока вновь занимает на свое место.

Умельцы изготавливают уникальные самодельные системы затворов для банного слива. При желании можно воспользоваться одним из следующих вариантов.

Затвор из воронки и шарика. Пример для наглядности

Сухой затвор в сточной яме

Какие трубы выбрать

На самом деле выбор труб для канализации не столь велик.

Трубы чугунные для канализации

  • ПВХ (поливинилхлорид);
  • ПВХХ (хлорированный поливинилхлорид);
  • ПП (полипропилен);
  • ПНД (полиэтилен низкого давления);
  • полиэтиленовые гофрированные.

Любые из этих изделий можно безбоязненно использовать в устройстве канализации. Диаметр основной магистрали выбирают исходя из предполагаемой интенсивности эксплуатации постройки и количества точек слива. Для среднестатистической бани с парной, моечной и туалетом, при устройстве самотечной системы стоков необходимы трубы сечением 100-110 мм. Если унитаз не предусмотрен – достаточно диаметра 50 мм. Сантехобрудование подключают к основной магистрали трубами сечением 50 мм.

Монтаж внутренней системы канализации бани

Приступать к устройству канализации необходимо на этапе строительства бани. Но возможно благоустроить и уже готовую, длительное время эксплуатируемую постройку. Объемы работ и их последовательность в обоих случаях разные, поэтому каждый из вариантов нужно рассматривать по отдельности.

Трубы для внутренней канализации бани

Монтаж канализации на этапе строительства бани

Для выполнения работ потребуется составленный ранее план (схема) канализационной системы. Для того чтобы безошибочно найти точки подключения сантехнических элементов (трапов, душевых кабин, унитаза, раковин и др.) к разметке приступают после возведения фундамента. В местах прокладки основной магистрали выкапывают траншеи соответствующей ширины и глубины.

Важно: Дно каждого рва выравнивают с учетом требуемого уклона по направлению к септику.

После чего приступают к укладке труб. Специалисты советуют начинать монтаж канализационной системы с установки основной трубы и крупных (узловых) элементов, к которым впоследствии подводят боковые ветки меньшего диаметра.

Монтаж канализационной системы

В местах подключения сантехники устанавливают вертикальные трубы. Во избежание проникновения в сеть посторонних предметов, каждый отвод закрывают заглушкой. Монтируют вентиляционный стояк.

В местах подключения сантехники устанавливают вертикальные трубы с заглушками

В регионах с холодным климатом выполняют утепление труб. Для этой цели используют волокнистые материалы (минвату и ее аналоги), пенопластовые полуцилиндры, вспененный полиэтилен. При желании можно предварительно обернуть трубы шумопоглощающим материалом, что позволит существенно снизить громкость издаваемых работающей системой звуков.

Формируют песчаную подушку.

Монтаж внутренней канализации в помещении

Если баня эксплуатируется не первый год, в ней тоже можно устроить систему стока грязных вод. Для этого потребуется составить схему и в нужных местах вскрыть пол. Монтаж труб производится на уровне фундамента, в одной из стен которого высверливается отверстие для вывода основной магистрали.

В моечной и парной устанавливают трапы. В выполнении работы придерживаются следующих правил:

  • трап должен быть расположен вровень с полом;
  • зазоры закрывают влагостойкими затирками;
  • кафельную плитку укладывают после установки трапа.

Устройство наружной канализации бани

Основной элемент наружной системы отвода стоков – септик. Если в бане нет унитаза, нет необходимости покупать заводское изделие или самостоятельно обустраивать колодец с многоуровневой фильтрацией стоков. Достаточно выкопать дренажную яму. Но она актуальна только для почв с высоким уровнем влагопроницаемости (каменистых, песчаных, супесей).

Видео - Сливная яма своими руками

Монтаж канализации с дренажной ямой

  • согласно схеме выполняют разметку участка: находят местоположение точки приема стоков, определяют путь прокладки магистрали;
  • выкапывают яму глубиной ниже ТПГ на 1-1,5 м;
  • на дно насыпают 20-30 см слой песка и гравия;
  • чтобы предотвратить осыпание грунтовых стен, в яме можно установить металлическую емкость или колонну из автомобильных покрышек большого диаметра. Более основательная конструкция – каркас, выстроенный из кирпича.

Приступают к прокладке магистрали. Выкапывают траншею глубиной ниже ТПГ и формируют уклон по направлению к дренажной яме. Укладывают трубы и проверяют соответствие уклона требованиям СНиП.

В точках поворота трубопровода устраивают смотровые колодцы. Для того чтобы в холодное время в этих местах не происходило промерзание труб, необходимо выполнить утепление и закрывать отверстия двойными крышками.

Место ввода трубы в дренажную яму герметизируют с помощью цементного раствора или монтажной пены.

Выполняют утепление магистрали любым удобным способом: методом обертывания труб минватой или с помощью укладки пенопласта.

Канализация с приямком

На участках с глинистым грунтом для утилизации стоков рекомендуется устройство приямка, расположенного под полом бани. Наличие этого стокоприемника не освобождает хозяина от необходимости монтажа наружной магистрали, транспортирующей воду за пределы помещения. Приямок служит вспомогательным сооружением для бесперебойной работы канализационной системы.

Канализация с приямком

Под полом выкапывают яму квадратной формы с длиной ребра не менее полуметра и глубиной 1-1,5 м. На высоте 10-15 см от уровня пола устанавливают трубу, соединяющую приямок с наружной канализацией. Соблюдают уклон 1 см на 1 погонный метр в сторону отвода вод. Дно и стены приямка бетонируют.

Основные моменты

Владельцу бани необходимо помнить о том, что каждый этап устройства канализации требует тщательного соблюдения предъявляемых к нему требований. Безотказность системы обеспечивают правильно разработанная схема и точное соответствие уклона труб нормам СНиП. Комфортность пребывания в бане гарантирует наличие гидро- или сухого затвора.

Не стоит пренебрегать устройством системы вентиляции, так как она формирует оптимальный воздухообмен и способствует выветриванию влаги после банных процедур. Это поможет предотвратить образование грибка и плесени. Для регионов с холодным климатом крайне важно качественно выполнить работы по утеплению канализационной системы.

Канализация в бане своими руками схема и пошаговые инструкции!


Узнай, как смонтировать наружную и внутреннюю канализацию. Выбор труб, варианты монтажа, Канализация в бане своими руками схема, фото + видео.

Современная русская баня несколько отличается от аналогичных строений, возводимых в прошлом столетии. Сейчас почти в каждой парилке используется полноценная система водоотведения, обеспечивающая удаление грязной воды из моечной комнаты. Это лучшим образом сказывается на сроке службы деревянных и бетонных полов, а также снижает риск образования плесени и грибка. Сделать слив не так тяжело, как может показаться.

Устройство водоотвода в моечном помещении

Моечная в бане с деревянным протекающим полом

Традиционно русская баня состоит их двух помещения - предбанник и парилка, совмещённая с комнатой для мытья. Планировка современных аналогов русских бань представлена такими помещениями, как:

  • зона ожидания;
  • моечная комната;
  • парная.

Первое помещение не нуждается в обустройстве слива. Технология устройства водоотвода в моечной и парной бани зависит от типа пола в конкретном помещении.

Обычно, пол в бане бывает нескольких типов:


За исключением проливного пола, внутренняя часть водоотвода представлена трапом для сбора воды и сливной трубой. Наружная часть канализации в зависимости от размеров строения, типа грунта, глубины промерзания почвы может иметь различный вид.

Для небольшой бани, эксплуатируемой раз в неделю, достаточно простого водоотвода с маленькой сливной ямой, расположенной под конструкцией пола или в непосредственной близости от строения. Для бани, рассчитанной на большую семью, которая может протапливаться раз-два в неделю потребуется более сложная канализация с дренажным сливным колодцем.

Способ отвода сточных вод

Конструкция водоотвода для слива отработанной воды из моечной и парной выбирается с учётом типа грунта, на котором возведено строение, и интенсивности использования бани. Каждая из конструкций имеет свои особенности, преимущества и недостатки.

Приямок под баней

Приямок под баней с камнем для слива воды

Неглубокая яма, вырытая под полом моечной комнаты. На 2/3 приямок заполняется фильтрующими компонентами - щебень, шлак, водоносный песок. Такой естественный фильтр задерживает крупные частицы, очищая воду, которая после впитывается в нижние слои почвы.

К достоинствам этой системы можно отнести:

  • не требует использования системы трубопровода;
  • простота устройства, чистки и содержания.

Главный недостаток водоотвода в виде приямка в том, что его можно использовать только для бань на столбчатом фундаменте, расположенных на песчаных типах грунта. При частой эксплуатации бани может возникнуть перенасыщение почвы влагой - вода не будет успевать распространяться по почве, что приведёт к её застою внутри приямка.

Сливной колодец

Сливной колодец из ЖБИ и пластиковый септик

Наружная часть водоотвода выполнена в виде трубопровода и герметичного резервуара, заполняемого сточной водой, поступающей из бани. Для устройства резервуара используются колодезные кольца, пластиковый или металлический септик.

По мере заполнения сточной водой проводится очистка резервуара. Для этого вода выкачивается при помощи машины ассенизаторов и отвозится на очистные сооружения или же септик заполняется биопрепаратами, которые фильтруют воду, после чего она по специальной трубе выводится к нижним слоям почвы, где постепенно впитывается.

Среди преимуществ сливного колодца можно отметить:

  • простота устройства на участке любого размера;
  • колодец не требует периодической чистки;
  • относительно низкая стоимость.

Для правильного функционирования водоотвода септик должен быть расположен ниже уровня бани. Это обеспечит естественный и беспрепятственный сток отработанной воды. К месту расположения септика должен быть организован свободный подъезд, иначе ассенизаторская машина с большой цистерной не сможет подъехать на нужное расстояние для протяжки водозаборного шланга.

Фильтрационный колодец

Система фильтрационных резервуаров из трёх колодцев

Представляет собой колодец, заполненный мелкофракционным щебнем, мелкодроблёным кирпичом или шлаком. Отработанная вода, отведённая из моечной комнаты и парной бани, попадает в колодец и проходит через фильтрующий материал.

В результате образуется небольшой слой ила и большое количество полезных бактерий, очищающих воду. После постепенной очистки вода уходит естественным образом или же используется в хозяйственных нуждах для полива и орошения почвы.

Среди недостатков можно отметить то, что фильтрующий слой при частой эксплуатации бани быстро загрязняется и требует замены. Это весьма трудоёмкий процесс, так как щебень или шлак придётся изымать вручную. Несмотря на это эта технология оптимальная для устройства слива в банях, рассчитанных на семью, состоящую из 4–6 человек.

Грунтовая фильтрация

Грунтовая фильтрация на примере закрытого бойлера и распределительных труб

Водоотводящая система, состоящая из закрытого септика, где скапливается сточная вода, и канализационных труб, через которые происходит отвод воды после её очистки. Трубы монтируются по площади небольшого участка - это обеспечивает равномерное поступление и впитывание воды.

К преимуществам грунтовой фильтрации можно отнести:

  • полная автономность;
  • возможность водозабора с нескольких точек;
  • высокая степень очистки.

По сравнению с другими способами отвода отработанной воды грунтовая фильтрация требует использования большой площади участка, на котором будет происходить впитывание воды. Работы по установке лучше проводить на этапе строительства бани, когда прилегающей к ней территория ещё не обустроена.

Для установки потребуется выкопать достаточно большой котлован под установку септика, что обязывает использование крупной строительной техники и специального оборудования.

Подготовка к монтажу водоотвода

Проектирование и монтаж системы водоотвода бани происходит совместно с устройством пола. Оптимально, если работы будут выполняться в тёплое время года, когда почва наиболее сухая. Это позволит протестировать работоспособность слива и при необходимости внести коррективы.

Проектирование внутренней части водоотвода

Конструкция бетонного пола со сливом в бане

Проектирование внутренней части водоотвода происходит с учётом правил, которые предъявляются к устройству канализации в жилых помещениях. При необходимости возводится вентиляционный стояк или устанавливается запорный клапан. Например, монтаж стояка обязателен при организации слива сразу из нескольких помещений.

Общая схема устройства бетонного пола со сливом состоит из следующего:


Схема устройства деревянного пола зависит от его конструкции, но в целом имеет похожий вид. Сливная труба с патрубком размещается по центру помещения в самой нижней точке пола. Для естественного слива труба канализации монтируется с некоторым уклоном. При устройстве водоотвода в моечной комнате бани и парной по одной трубе сливной жёлоб должен располагаться между помещениями под конструкцией пола.

Проектирование наружного участка водоотвода

Общая схема устройства канализации различного типа в бане

Расчёт и проектирование наружного участка канализации выполняется с учётом размеров бани, частоты её эксплуатации, типа грунта и конструкции водоприёмника. Как оговаривалось выше, фильтрующий колодец является оптимальным для использования в частных целях. Конструкция рассчитана на очистку большого объёма воды, достаточного для посещения бани семьёй размером до 6 человек.

Оптимально, если проектирование колодца будет выполнено профессионалами. Это позволит подобрать необходимый размер резервуара для приёмки воды, не переплачивая за бесполезный объём.

Водоотводные системы на основе септика выпускаются в уже готовом варианте. Их объём рассчитывается в зависимости от количества людей, одновременно посещающих баню за короткий промежуток времени. Для семьи из 7 человек достаточно резервуара с пропускной способностью 1,5 м 3 /сут.

Видео по теме: планирование канализации в бане

Трубы из полипропилена для устройства канализации

Для устройства водоотводящей системы в бане применяются современные высокопрочные пластиковые трубы нужного диаметра. Средний срок службы изделия при соблюдении технологии установки - 50 лет.

В зависимости от требования применяются трубы из таких материалов, как:

  • ПВХ - поливинилхлорид;
  • ПВХХ - хлорированный поливинилхлорид;
  • ПП - полипропилен;
  • ПНД - полиэтилен низкого давления.

Трубы из ПВХ, ПП и ПНД не боятся влаги и не подвержены коррозии. Благодаря интуитивно понятному креплению легко монтируются. Большинство производителей пластиковых труб имеют богатый ассортимент продукции, что позволяет подобрать изделия нужной длины, диаметра и формы.

Трубы из поливинилхлорида для прокладки коммуникаций в грунте

Применение чугунных труб нецелесообразно - они дороги, их трудно доставить на место проведение работ и сложно монтировать, хотя изделия отличаются высокой прочностью и надёжностью.

Асбестоцементные трубы также не лучший выбор для устройства слива в бане. Помимо невысокой прочности, они имеют шероховатую внутреннюю поверхность, что не лучшим образом сказывается на естественном стоке воды. Особенно это заметно для магистралей длиною более 10 м.

Сечение сливной трубы подбирается с учётом водозаборных точек в бане. Для типовой бани с парилкой и моечной комнатой достаточной трубы диаметром 11 см. Для небольших бань с одинарным сливом допускается использование трубы диаметром не более 7 см.

Расчёт необходимого материала

Труба и тройник из полипропилена для прокладки слива

Количество материала, необходимого для установки водоотводящей системы, подбирается согласно ранее составленному проекту. К примеру, для устройства внутренней части слива размером 5×5 м потребуется:

  • сливной трап с прямым выходом 105×105/50 мм;
  • труба раструбная ПП Ø50 длиной 500 мм;
  • труба прямая ПП Ø50 длиной 1000 мм;
  • труба прямая ПП Ø50 длиной 2000 мм;
  • муфта переходник 50–110 мм;
  • отвод ПП 45 о.

При необходимости используется полипропиленовый отвод под 90 о. Длина трубы для соединения сливного трапа может варьировать от 500–1000 мм в зависимости от высоты пола. При необходимости труба подрезается. В качестве сливной трубы используется изделие длиной 2000 мм. При прокладке наружных коммуникаций применяются ПВХ трубы длиной до 3000 мм.

Необходимый инструмент для работы

Для рытья траншей и водоприёмника потребуется удобная лопата

Для проведения монтажных работ потребуется следующий инструмент:

  • штыковая и совковая лопата;
  • пузырьковый уровень;
  • строительный нож;
  • болгарка с диском по металлу/бетону;
  • ёмкость для песка/щебня.

Для выемки грунта на глубину более 2 м лучше использовать спецтехнику. Это позволит ускорить процесс выполнения работ. Если же все работы будут выполняться вручную, то необходимо позаботиться о технике безопасности.

Рытьё колодца следует выполнять только с помощью напарника, который будет следить за тем, чтобы земля, осыпаемая со стенок колодезной шахты, не завалила рабочего. Все работы выполняются на страховочной верёвке. Исполнитель обязательно экипируется плотной спецодеждой и средствами индивидуальной защиты в виде каски, очков и перчаток.

Пошаговое руководство создания слива в бане своими руками

Прокладку сливной трубы и установку сливного трапа следует проводить одновременно с обустройством пола. Если в бане планируется заливка бетонного пола, то дальнейшие работы по прокладке водоотвода следует выполнять только после первичной полимеризации бетона (не менее 7 дней).

Монтаж внутренней части водоотвода

Схема подвода сливной трубы к различным точкам забора воды

Для подвода сливной трубы потребуется выполнить следующие работы:

  1. Для прокладки пластиковых труб потребуется вырыть траншею глубиной 50–60 см. Глубина высчитывается исходя из уровня грунта, расположенного вне площади строения. При высоте цоколя 30–50 см глубина траншеи должна составлять не менее 80–110 см.

    Два варианта траншей для ввода сливной трубы

  2. Маршрут траншеи определяется проектом и зависит от места ввода сливного трапа. Выемка грунта начинается с наиболее удалённой точки от места ввода сливной трубы. Например, на схематичном рисунке ниже выемка грунта происходит от точки А к точке Б.
  3. При копке траншеи соблюдается минимальный уклон: 2 см на 1 м. п. После обустройства трассы на дно траншеи высыпается слой мелкозернистого песка толщиной 7–10 см и тщательно утрамбовывается. При этом уклон продолжает соблюдаться.

    Уклон по грунту соблюдается по пути пролегания трубопровода

  4. Если баня возведена на ленточном фундаменте, то в выбранном месте следует проделать отверстие под ввод сливной трубы. Для этого используется перфоратор и болгарка с диском по бетону.
  5. Производится установка вертикальной и прокладка горизонтальных участков трубы. В местах, где планируется монтаж трапа, устанавливается горизонтальная труба длиной до 2 м. Соединение с горизонтальной трубой происходит посредством колена 90 о.

    После проверки качества соединения труб и соблюдения уклона выполняется засыпка траншеи

  6. Если на одном горизонтальном участке трубопровода будет располагаться несколько трапов, то для соединения используется тройник нужного диаметра. Например, на схеме выше этот элемент выделен ярким цветом.
  7. Для утепления сливной трубы используется скорлупа на основе пенополиуретана. Толщина теплоизолятора зависит от глубины промерзания грунта. Для средней полосы России - не менее 10 мм при глубине закладки 70–90 см.

После утепления выполняется проверка угла наклона. Для этого поочерёдно в каждый вертикальный участок трубы сливается 5–10 л воды. Если всё в порядке и места соединения труб не протекают, то производится засыпка траншеи ранее изъятым грунтом.

Установка закрытого септика

Схема устройства водоприёмника в виде закрытого септика

В качестве закрытого септика можно использовать как готовые изделия от производителя, так и конструкции, изготовленные своими руками из подручных материалов. Если количество единовременно сливаемых сточных вод не будет превышать 300 л, а суммарный недельный объем 700 л, то септик можно изготовить из старых автомобильных покрышек.

Площадь водопоглощения для септика рассчитывается исходя из того, что песчаный грунт за сутки способен впитать не более 100 л/м 2 , смешанный грунт - не более 50 л/м 2 , а суглинистая почва - не более 20 л/м 2 в сутки. Исходя из этого, рассчитывается высота и площадь основания резервуара.

Подготовка шахты под закладку старых покрышек

Технология установки септика состоит из следующих этапов:


Перед замуровыванием проверяет работоспособность септика. Для этого по трубам сливается 50–100 л. воды. Если вода с течением времени уходит, то можно монтироваться вентиляционную трубу и засыпать септик.

Монтаж сливного колодца

Для устройства сливного колодца может быть использован металлический или пластиковый бак, железобетонные колодезные кольца, красный кирпич или камень. Материал подбирается с учётом глубины конструкции. Оптимально, если есть возможность установки ЖБК нужного диаметра.

Подготовка колодезной шахты под установку железобетонных колец

Для обустройства колодца потребуется выполнить следующее:

  1. Место расположения колодца выбирается с учётом, что к нему должен быть обеспечен подъезд для грузового автомобиля. Желательно, чтобы колодец располагался в низине. Это позволит не изымать большое количество грунта для создания естественного тока воды.
  2. Выполняется копка ямы размером 1,5×1,5 м с помощью специальной техники. Если заказать экскаватор проблематично, то копать колодезную шахту придётся вручную. В процессе работ соблюдается техника безопасности. Чтобы упростить процесс можно копать яму квадратной формы.

    Колодезную шахту квадратной формы можно облицевать старым кирпичом

  3. На дно шахты засыпается 15 см слой мелкозернистого песка и тщательно утрамбовывается. После этого подготавливается бетонная смесь на основе цемента М500. Выполняется заливка дна шахты. При возможности на дно колодца можно уложить ЖБИ круглой формы. Это позволит не дожидаться полимеризации бетона и продолжить выполнение работ.
  4. Производится облицовка стен шахты красным кирпичом. Для снижения затрат можно использовать старый и колотый кирпич. В качестве связующей смеси применяется раствор глины и песка. В верхней части к колодцу подсоединяется сливная труба. После облицовки поверхность колодца обрабатывается битумной мастикой.

    Фильтрующий колодец из железобетонных колец после ввода сливной трубы накрывается бетонной крышкой

  5. В качестве крышки можно использовать готовые железобетонные изделия для колодезных шахт. При самостоятельном изготовлении потребуется выставить опалубку из подручных средств с перекрытием 30 см по длине и ширине. В центре опалубки необходимо установить борта для создания круглого отверстия.
  6. Производится заливка первого слоя бетонной смеси толщиной 5–7 см. После схватывания первого слоя на его поверхность укладывается армирующая сетка из прутов арматуры сечением 6–8 мм. Затем заливается следующий слой аналогичной толщины.

После высыхания бетонной плиты шахта закрывается металлическим люком. Перед засыпкой плита обрабатывается битумной мастикой и накрывается полиэтиленом толщиной 200 мкм.

Монтаж системы грунтовой фильтрации

Для установки водоотводящей системы с методом грунтовой фильтрации потребуется изготовить или приобрести уже готовый септик нужного объёма. Распределение воды по участку будет происходить посредством системы трубопровода на основе изделий из полипропилена сечением 110 мм.

Подготовка котлована и установка водоприёмника продолговатой формы

Для изготовления водоотвода с грунтовой фильтрацией потребуется:

  1. В непосредственной близости от сливной трубы, выходящей из бани, размечается участок под установку септика. Размер участка должен быть больше на 30–50 см, чем сама водоприёмная конструкция. К размеченной области должна следовать траншея глубиной 80–110 см с соблюдением уклона.

    Подготовка траншей под укладку трубопровода для системы грунтовой фильтрации

  2. Копается котлован под монтаж септика. При установке следует быть внимательным, чтобы не повредить водоприёмник. После установки ёмкости в грунт выполняется подводка сливной трубы с учётом толщины промерзания грунта.
  3. Для подготовки дренажей в ПП трубе нужно просверлить сквозные отверстия диаметром 110 мм с шагом 10 см. Для этого используется электрическая дрель со свёрлами 8, 10 и 12 мм. Труба разделяется на три равные части. В каждой из частей просверливаются отверстия одного диаметра от меньшего к большему.

    Подготовка и укладка распределительных труб в траншеи

  4. Выполняется подготовка траншей под укладку распределительных труб. Длина траншеи не более 25 м. Ширина траншеи 50–100 см. Шаг между соседними трубами не менее 1,5 м. Глубина залегания - от 1,5 м.
  5. После подготовки траншей проверяется соблюдение уклона в 1,5–2 о. Далее, на дно траншей засыпается слой просеянного песка и гравия толщиной по 10 см каждый. После на щебень укладывается геотекстиль с напуском на стенки траншеи.

    Засыпка траншеи после проверки трубопровода на работоспособность

  6. Производится прокладка труб. После укладки труба оборачивается геотекстилем и засыпается 10 см слоем гравия. На конце каждой трубы монтируется отвод 90 о и труба длиной 50–70 см. На конец вертикальной трубы одевается защитный клапан с отверстиями и проводится засыпка траншей.

В процессе эксплуатации следует проводить профилактическую чистку сливной трубы водоотвода. Для этого используются как специальные сантехнические приспособления, так и средства для очистки труб, которые можно приобрести в любом хозяйственном магазине.

При частом использовании бани следует периодически проверять заполненность ёмкости и опустошать её по мере необходимости. Особенно, это касается весны и осени, когда земля переполнена влагой и вода впитывается в нижние слои почвы с меньшей интенсивностью.

Обслуживание систем грунтовой фильтрации нужно проводить каждые 12–15 лет. Для этого необходимо полностью заменить песчано-гравийную подушку и нижний слой земли в каждой из траншей.

Устройство слива воды в бане – один из важнейших процессов, без правильной организации которого невозможна комфортная и длительная эксплуатация возводимого сооружения. Поэтому выполнению данного вида работ отводится значительное время и средства. Вся система слива сточных и использованных вод в бане состоит из двух частей:

  • выполнение слива внутри бани, заключающегося в особой конструкции пола;
  • последующий отвод сточной воды за пределы бани по какому-либо из вариантов выполненной канализации (сливной колоде или яма и др.).

Устройство слива воды в полу бани

Как правило, слив сточных вод в бане предусматривается прямо в конструкции пола, и выполняется сразу при его сооружении. Это самый простой и высокоэффективный способ организовать слив воды в бане.

В большинстве случаев применяются три наиболее распространенных варианта конструкции слива воды в бане с различным полом:

  • протекающим;
  • непротекающим;
  • бетонным.

Слив воды в бане в протекающем полу

Сделать слив воды в бане в протекающем полу – достаточно несложная конструктивно и технологически задача. Но при всей простоте рассматриваемая конструкция имеет существенный недостаток – ее эксплуатация возможна только в теплое время года. Учитывая дешевизну и легкость устройства для владельцев бань на дачных участках, использующих их только в сезон, то вполне распространенное и удобное решение.

  • роется яма на глубину примерно 60-70 см. примерно по центру котлована, вырытого чтобы сделать фундамент бани;
  • затем от ямы по направлению к канализационному колодцу или туда, где планируется сливная яма, выкапывается траншея, в которую укладывается труба с минимальным уклоном 5-6 градусов;
  • далее необходимо залить фундаменты бани, затем по краям подполья необходимо произвести выемку грунта и залить стяжку. Ее предназначение – направление воды, стекающей с пола бани сначала в яму, а оттуда по трубе – в канализационный или сливной колодец или яму;
  • выполнить полы бани из деревянных досок, которые укладываются на предварительно смонтированные балки.

Не стоит забывать об обязательной обработке всех используемых деревянных конструкций под полы. Она заключается в антисептировании абсолютно всех и гидроизоляции скрытых деревянных поверхностей.

Балки, лаги и доски, используемые под полы бани, желательно выполнять из твердых пород древесины, это позволит увеличить срок их эксплуатации. Доски покрытия пола бани укладываются с зазором не менее 5 мм, не прибиваются гвоздями, а крепятся по краям, что предоставляет возможность их периодического снятия для просушивания.

Достоинства слива воды в протекающем полу бани:

  • дешевизна используемых материалов;
  • простота конструкции и технологии устройства, что позволяет выполнить весь комплекс работ собственными руками;
  • несложность и простота ремонтных работ;
  • достаточно высокий уровень комфорта, обеспечивающийся применением древесины, и ощущения «теплого» пола.

К минусам такой конструкции помимо сложности использования в холодное время можно отнести достаточно небольшой срок службы. Это частично компенсируется легкостью и дешевизной ремонта. Кроме того, установленный деревянный поддон, принимая на себя часть воды, также немного увеличит срок службы.

Слив с применением непротекающего пола

Рассматриваемый вариант сделать слив воды в бане– работа несколько более сложная, чем предыдущая. Однако она лишена недостатков, описанных выше, с легкостью может использоваться круглый год, и является более надежной.

Последовательность выполнения работ:


Рассматриваемая конструкция слива воды в бане более сложна технологически, является более дорогой финансово, но она также значительно надежнее и имеет больший срок эксплуатации без необходимости ремонта.

Слив при устройстве бетонного пола

Бетонные полы в бане имеют один немаловажный минус, по сравнению с любым вариантом деревянного — они холодные. Но, несмотря на данное обстоятельство, при возведении бани в современных условиях, его относительно часто используют. Причина в том, что они долговечны и удобны в эксплуатации, по ним может использоваться плитка, а современная керамическая плитка – один из самых долговечных и надежных материалов. Кроме того, плитка обладает привлекательным внешним видом, благодаря чему возможны различные дизайнерские решения. Кроме того, на бетон или плитку часто укладывается деревянный поддон, снижая проблему «холодного» пола бани.

Данная конструкция слива выполняется тогда, когда фундаментные работы уже закончены, перед началом производства работ по покрытию пола.

Последовательность выполнения работ:

  • сделать отверстие в утеплителе, необходимое для установки трапа для отвода стоков воды;
  • от нижней отметки слива установить желоб, присоединенный к боку трапа так, чтобы наклон был не менее 5 градусов;
  • трап соединить трубой к существующей водоотводной системе (канализационный или сливной колодец, яма, дренажная система);
  • при выполнении чистового пола, независимо от того, применяется ли плитка, сделать герметизацию всех стыков и установку решетки на трап.

При данной конструкции слив устанавливается либо по центру парилки, либо в одном из углов у одной из стен. Значительно проще второй вариант, поэтому он встречается гораздо чаще. После выполнения указанных работ образуется следующая схема:

  • использованные стоки попадают в слив;
  • оттуда через желоб следуют в трап;
  • из трапа они перемещаются по трубе в канализационную систему, предусмотренную и действующую на участке.

Системы последующего отвода стоков

Существует несколько наиболее распространенных и часто применяемых систем водоотвода:

  • с использованием принципа природной фильтрации;
  • сливная яма;
  • сооружение сливного колодца;
  • с использованием приямка непосредственно в почву под баней;
  • общая для всего участка канализация.

Природная фильтрация

Относительно сложная система, которая может использоваться при относительно большом объеме сточных вод, кроме случаев, когда в них содержатся твердые частицы. Система состоит из какой-либо емкости и разветвленной системы канализационных труб, которые отходят от нее и расположены по площади участка.

В емкости содержится септик, который частично перерабатывает загрязняющие воду частицы. Объем емкости должен превышать объем стоков минимум в три раза. С определенной периодичностью септик в емкости меняется, а ассенизаторская машина откачивает скапливающийся в ней осадок.

Сливная яма

Достаточно простая конструкция, может применяться, когда грунтовые воды находятся достаточно глубоко. Объем емкости, в котором нуждается сливная яма, зависит от количества стоков. Например, если баню эксплуатируют три человека, вполне достаточный объем сливной ямы – 75 литров. Яма располагается в 2-3 метрах от здания. В большинстве случаев края просто укрепляются обычным керамическим кирпичом или камнем, после чего туда помещается фильтрационный материал. Он обычно устраивается из двух слоев: в нижнем – обломки и крошки кирпича, керамзит, щебень, а в верхнем – строительный песок.

Достаточно часто вместо крепления стен кирпичом применяют вкапывание пластиковой или металлической бочки, у которой предварительно выбивают днище, а в стенках делают многочисленные отверстия.

Сливной колодец

Не менее простая и доступная для самостоятельного изготовления конструкция. Может использоваться, когда грунтовые воды близко к поверхности и устройство сливной ямы невозможно. Сливной колодец состоит из герметичной емкости, к которой подведена труба для поступления стоков. Периодически должна производиться откачка жидкости ассенизаторской машиной. Обычно устраивается на расстоянии не более 5 метров от здания.

Приямок (грунт под постройкой)

Достаточно часто применяемая конструкция, пользующаяся популярностью благодаря простоте и надежности конструкции. Приямок делается непосредственно под полом парной. Он заполняется каким-либо фильтрационным материалом, в качестве которого обычно используется керамзит, щебень, песок или их смесь. По сути, данная система также использует принцип, основанный на естественной фильтрации сточных вод. Ее применение возможно, когда их объем незначителен либо баня используется нечасто.

Система канализации

В случае если на участке выполнена и действует единая система канализации, то отвод сточной воды производится непосредственно в нее. Для нормальной работы достаточно соблюдать разницу в отметках уровней.

Заключение

Грамотно и правильно выполненная система слива воды поможет увеличить срок службы бани и уровень пользы и комфорта от ее посещения.

При строительстве бани особое внимание следует уделять грамотной организации системы отведения воды. Если все будет сделано правильно, в сауне никогда не заведется грибок и не будет неприятных запахов. Да и сама постройка станет служить намного дольше.

Полы в бане – подбираем подходящее основание

Русская банька или сауна на собственном загородном участке – мечта многих людей. Воплотить ее в жизнь не так уж и сложно. Достаточно разобраться со всеми особенностями возведения и обустройства парилки, в частности, с правилами организации водоотвода в ней. Этому вопросу нужно уделить повышенное внимание. Если не организовать эффективный слив отработанной воды из сауны, уже через пару лет после начала эксплуатации ее фундамент, напольное основание и нижние части стен придут в негодность. Естественно, очень скоро все эти проблемы станут причиной разрушения постройки.

Слив в бане реально сделать своими руками, но сначала нам потребуется разобраться со всеми существующими вариантами водоотвода, выбрать оптимальную систему, и только после этого приступать к обустройству слива. Первый вопрос, который предстоит решить, связан с типом полов в парилке. Их можно сделать:

  • бетонными;
  • деревянными.

Пол из бетона идеален для капитальной сауны, в которой водные процедуры принимаются в течение всего года. Такое основание состоит из нескольких последовательных слоев. Первым идет утрамбованный гравий, затем – бетонный раствор, парозащитная прокладка, теплоизолятор (лучше всего использовать пенополистирольные плиты). Утеплитель накрывается полиэтиленом, выполняющим функцию гидрозащитника. На него укладывается еще один слой бетона. Вся конструкция закрепляется цементной армированной стяжкой. В самом конце бетонное основание облицовывается плиткой (керамика) либо иным отделочным материалом.

Деревянный пол строится намного быстрее и проще. Его монтируют в банях, эксплуатируемых исключительно в теплое время года. Затраты на основания из дерева ощутимо меньше, нежели на бетонные. Но здесь есть одна проблема. Даже при тщательной обработке древесины спец. составами через некоторое время она начнет портиться под влиянием влаги и высокой температуры. 5–6 лет эксплуатации, и такой пол придется полностью перестилать. Об этом следует помнить, выбирая тип основания для своей бани.

Деревянные полы конструктивно подразделяются на непротекающие и протекающие. Первые из указанных всегда укладываются на предварительно сделанную стяжку из бетона (она обязательно должна иметь определенный уклон). Непротекающие конструкции склонны к гниению, так как после использования парилки они достаточно долго сохнут. Протекающие полы с этой точки зрения более удобны в использовании. Они просто настилаются на лаги без жесткого крепления к последним. Укладка досок выполняется с небольшими (около 5 мм) зазорами. Именно через них вода удаляется с поверхности настила. В любой момент такой пол можно снять, вынести на улицу под жаркое солнышко и просушить.

Если планируется строительство протекающего основания, под сауной следует сделать приямок (желательно герметичный) и подсоединить к нему трубу, по которой и будет осуществляться водоотвод.

Системы отвода стоков – плюсы и минусы при эксплуатации

Разобравшись с типом полов, переходим к подбору подходящего водоотвода. Существует несколько вариантов обустройства слива:

  • методика грунтовой фильтрации;
  • установка сливного либо дренажного колодца;
  • приямок.

Выбор той или иной системы зависит от геометрических параметров и частоты использования бани, наличия на участке централизованной канализации либо отсутствия таковой, глубины, на которую промерзает грунт, и непосредственно типа имеющейся почвы. Если в собственную сауну человек планирует ходить с двумя-тремя друзьями пару раз в неделю, особой необходимости в организации сложного слива (например, грунтовой фильтрации) нет. В подобных ситуациях можно обойтись малыми затратами, соорудив простейший приямок или колодец для отработанной воды. Если же банька станет постоянным местом сбора большого количества любителей горячего пара, придется позаботиться об обустройстве более "навороченной" и эффективной в работе системы.

На грунтах глинистого типа разумнее всего делать сливную яму. В нее использованная вода будет попадать из бани по трубам, а затем откачиваться. Для песчаных и аналогичных им грунтов больше подходят системы в виде дренажных колодцев. Учитываем и самое главное требование – трубы, по которым станет производиться отвод воды, в обязательном порядке прокладываем ниже уровня промерзания почвы. Если смонтировать их выше указанной отметки, в сильные морозы они замерзнут, и мы не сможем полноценно пользоваться частной банькой.

Поговорим о плюсах и минусах разных систем слива. А потом выясним, как именно монтируется каждая из них. Начнем с самой простой системы – приямка. Он, по сути, представляет собой яму, которая выкапывается под напольным основанием парилки. На дно приямка укладывается слой фильтрующего материала. Вода проходит через него, очищается, а потом постепенно просачивается в почву. Для работы приямка не нужны трубы и какие-либо иные коммуникации. Его обустройство занимает минимум времени. Это, несомненно, плюсы. Но есть у такого решения и минусы. Во-первых, приямок нельзя делать на почвах, плохо впитывающих воду. Во-вторых, его невозможно смонтировать в саунах с фундаментом в виде монолитной плиты. В-третьих, даже глубокий приямок характеризуется объективно малым пропускным потенциалом.

Не намного дороже выйдет в обустройстве и сливной колодец. Под таковым понимают герметичный резервуар для сбора стоков, закапываемый в землю. Когда он наполняется, владелец баньки вызывает ассенизаторскую машину. Она и откачивает воду. Сливную систему сделает любой дачник, потратив на работы минимум сил. Здесь нужно лишь правильно выбрать место для установки резервуара. Его следует монтировать на самом низком участке земельного надела. Какого-либо специального ухода за сливным колодцем не требуется. Недостатки системы – необходимость в регулярном вызове спецтехники для откачки воды и в обустройстве достаточно широких путей подъезда к емкости. По узкой дорожке ассенизаторская машина не проедет.

Дренажный колодец – это глубокая и широкая яма, которая заполняется слоем фильтрующего элемента. В качестве такового может выступать печной шлак, небольшие куски кирпичей, щебень, строительный песок. Выкопать яму несложно. Засыпать ее фильтратом тоже. Но вот обслуживать дренажную систему совсем непросто. Стоки из нее не откачиваются. Они уходят в грунт. При этом хотя бы раз в 5–6 месяцев нужно полностью менять фильтрующий слой и осуществлять очистку колодца. Такая операция требует немалых трудовых затрат, что сводит на нет все достоинства системы.

Достоинства и недостатки метода грунтовой фильтрации мы рассмотрим ниже. И сразу же опишем, как именно делают подобную систему профессиональные строители. Она считается самым эффективным вариантом отвода стоков от частных саун.

Грунтовая фильтрация – насколько эффективна и долговечна?

Методика почвенной очистки стоков требует монтажа полноценной канализационной системы. Она включает в себя трубы для сбора и отвода воды и специальный септик. Последний играет роль распределяющего колодца и одновременно отстойника. Септик некоторые умельцы собирают собственными силами, но чаще его покупают в готовом виде в специализированных магазинах. Плюсы системы – качественная очистка сильно загрязненных вод, полностью автономное функционирование, отсутствие потребности в вызове техники для откачки колодца. Недостатки – огромный объем земельных (весьма трудоемких) работ, немалая стоимость используемых расходных материалов и оборудования, потребность в выделении обширной площадки для установки септика.

Пошаговое руководство по организации системы грунтовой фильтрации приводится далее. Сначала определяемся с местом установки септика. Заглубляем его в почву на 150–250 см. Затем подводим к установленной емкости трубу канализации. Напоминаем! Ее следует уложить ниже отметки промерзания земли. После этого подготавливаем дренажные перфорированные трубы (так называемые дрены). Их сечение и длину подбираем, учитывая объем стоков. В большинстве случаев в качестве дрен применяются изделия из пластика сечением 110 см. Можно использовать и другие трубы, просверлив в них ряд отверстий.

Протяженность одной дренажной трубы нежелательно брать более 25 м. Укладка труб производится в траншеи шириной около 1 м (минимум – 50 см). Дистанция между отдельными дренами должна выдерживаться не менее 150 см. Сам процесс монтажа системы выглядит так:

  1. 1. Составляем схему прокладки дрен. Выкапываем траншею с уклоном около 1,5°, проверяя его точность строительным уровнем.
  2. 2. Если грунт песчаный, делаем на дне траншеи подушку из гравия и песка (толщина каждого слоя – 10 см), а затем настилаем поверх геотекстиль. Для глинистых почв порядок действий аналогичный. Но в этом случае не нужно использовать геотекстильный материал. На суглинках подушку допускается не делать. При этом трубы требуется завернуть в геотекстиль. Тем самым мы уменьшим риск заиливания системы.
  3. 3. Укладываем подготовленные дрены. На их конце устанавливаем полуметровую (чуть больше) трубу для вентиляции.
  4. 4. Засыпаем дрены 10 см гравия. Заполняем траншею доверху слоем грунта.
  5. 5. Накрываем выход вент. трубы защитным колпаком. Он предотвратит попадание листвы и мусора в вентиляционный канал.

Система почвенной фильтрации стоков готова! При правильном обустройстве она будет безаварийно служить не менее 15 лет. Но через указанный промежуток времени придется менять подушку под дренами, так как она будет понемногу заиливаться в процессе эксплуатации канализации.

Делаем приямок – простая и быстрая операция

Как было отмечено, водоотвод от небольших, редко используемых бань разрешается организовывать при помощи приямка. Схема его устройства такова:

  1. 1. Копаем яму под будущим напольным основанием парной.
  2. 2. Заполняем наш мини-котлован слоем щебня, керамзита либо боя кирпича.
  3. 3. Сверху насыпаем песок.
  4. 4. Устанавливаем деревянные лаги поверх ямы со сделанной фильтрующей подушкой.
  5. 5. Укладываем дощатый настил на смонтированные опорные элементы. Пиломатериалы, как вы помните, мы устанавливаем не вплотную, а с зазорами.

Доски можно прибить к лагам. Но лучше этого не делать, чтобы иметь возможность периодически снимать настил и просушивать его вне помещения.

Некоторые умельцы делают усовершенствованный приямок. Он выполняет функцию сборника стоков, которые после достижения заданного уровня уходят в канализацию. Этот вариант приямка сооружается также достаточно просто. Копаем кубическую по конфигурации яму под полом. Длину ребер такого котлована берем не меньше 50 см. Защищаем стены и дно ямы от влаги. Проще и надежнее всего залить их бетонной смесью. Хотя можно использовать и какой-либо рулонный гидроизолятор, например, рубероид.

Далее на высоте примерно 10 см от напольного основания подводим трубу к приямку. За пределы постройки выводим ее под уклоном (иначе стоки не смогут уходить из ямы самотеком). Монтируем гидрозатвор. Он представляет собой приспособление, не позволяющее малоприятным канализационным запахам проникать в парилку. Самый простой гидрозатвор – установленная с небольшим наклоном пластинка из металла. От дна ямы ее нижний торец обязан быть отдаленным сантиметров на 5. Также затвор можно сделать из обычного резинового мячика. Его следует закрепить над ямой (непосредственно над сливом). Когда резервуар пустой, мячик закрывает собой трубу, а при наполнении емкости он всплывает, и вода беспрепятственно уходит по трубе.

Строим сливной колодец – практичный вариант

Сливная яма по праву считается самым рациональным способом организации водоотвода из бани. Нам требуется выкопать яму и установить в нее металлический либо пластиковый резервуар. Такой вариант не требует серьезных затрат сил. Но и долговечность сливной конструкции получается не очень большой. Поэтому домашние мастера отдают предпочтение другим способам обустройства подобной системы. Они делают ямы из железобетонных колец либо выкладывают стенки колодца кирпичом. В этом случае конструкция становится более надежной, за счет чего срок ее службы значительно увеличивается.

Работать с железобетонными изделиями сложно. А вот кирпичную кладку выполнить вполне реально любому мастеру-самоучке. Опишем последний вариант организации слива пошагово:

  1. 1. Выбираем место под колодец, помня, что его всегда располагают в самой низкой точке земельного надела. Кроме того, нам нужно сразу позаботиться и об обустройстве подъезда к сливной яме для машины, откачивающей стоки.
  2. 2. Выкапываем яму запланированных размеров. Рекомендуется делать ее прямоугольной либо квадратной. Тогда объем земляных работ будет поменьше. Следим за тем, чтобы стенки ямы получались ровными и плотными (не допускаем осыпания грунта с них).
  3. 3. Дно котлована делаем с уклоном, направляя его к люку.
  4. 4. Засыпаем 15-сантиметрвоый слой песка в яму, трамбуем его. Заливаем сверху бетонный раствор. Допускается установка на дно готовой плиты (железобетонной). За счет этого можно сократить сроки проведения работ, так как не придется ждать несколько недель, когда бетонный раствор полностью затвердеет.

Теперь приступаем к кладке стен нашей сливной конструкции. Операцию выполняем при помощи нового либо бывшего в употреблении красного кирпича. Кладку делаем толщиной в 25–30 см. Кирпичи монтируем со смещением в полкамня. Фиксацию изделий производим композицией, составленной из песка, глины и воды. В одну из стенок ставим трубу для поступающих в колодец стоков.

Кирпич является водопроницаемым материалом. Поэтому кладку нужно дополнительно загерметизировать. Используем для влагозащиты любую битумную мастику. Накладываем ее строго по рекомендациям производителя. После гидроизоляции стен монтируем на колодец перекрытие. Оно должно быть больше ямы (с каждой из сторон) на 25–30 см. Перекрытие желательно делать из железобетона. Вес такая конструкция имеет немалый, зато отличается долговечностью и уникальной прочностью.

Процесс монтажа перекрытия следующий: собираем опалубку, заливаем ее бетоном (слой – около 7 см), монтируем металлическую арматуру, сверху подаем еще один бетонный слой. Ждем застывания перекрытия. После кристаллизации бетона монтируем по центру плиты люк. Берем полиэтиленовую пленку. Накрываем ею залитое перекрытие, засыпаем грунтом. На поверхности земли остается только люк. Через него будет производиться откачка стоков из кирпичного резервуара после наполнения емкости до критической отметки.

Дренажная конструкция – как сделать?

Дренажный колодец делают исключительно на участках, на которых грунтовые воды протекают очень глубоко. При высоком их расположении интересующая нас конструкция не сможет выполнять своей функции. Она станет наполняться грунтовой водой, и стокам от бани просто-напросто негде будет собираться. Дренажный колодец следует копать в 2–2,5 м от стен постройки. Если , возрастет риск проседания или намокания фундамента. При меньшей дистанции между стенкой строения и ямой у нас не получится организовать требуемые уклоны, обеспечивающие самотек воды.

Выбрав подходящее место, копаем цилиндрическую скважину в земле. Теоретически колодец может иметь и любую иную форму. Но практика показывает, что цилиндрические по форме ямы намного реже нуждаются в ремонтных работах. Кроме того, в них отмечается равномерное распределение нагрузок на стены. Глубину и размеры скважины выбираем любые. Для больших и активно посещаемых бань параметры колодца, конечно же, должны быть более внушительными, чем для саун, которыми их хозяева пользуются лишь время от времени.

  • Выкладки стен кирпичом либо диким камнем. Важно! Кладку изделий осуществляем с небольшими зазорами. Они нужны для естественного удаления влаги.
  • Установки емкости из металла или пластика. Перед монтажом в яму в резервуаре нужно сделать отверстия по бокам и срезать днище.
  • Укладки нескольких старых автомобильных шин друг на друга.
  • Монтажа листов шифера. Этот вариант подходит для колодцев в форме прямоугольника либо квадрата.

В укрепленную яму засыпаем щебень, битый кирпич или керамзит, делая подушку высотой в 10–15 см. Затем накрываем ее песком (толщина – аналогичная). Прокапываем траншею к колодцу от сауны (не забываем об уклоне, оптимально, если на каждый метр он будет равняться 1 см). Укладываем в нее сливную трубу. Заводим последнюю в дренажную яму. После этого нужно установить на колодец крышку. Лучше делать ее металлической и обязательно съемной. Ведь дренажную яму нам придется регулярно обслуживать, меняя в ней фильтрующий слой и производя очистку. Осталось накрыть крышку полиэтиленом и засыпать сооружение грунтом.

Выбираем подходящий вариант канализации для бани и делаем все работы самостоятельно. Руководствуясь приведенными инструкциями, мы без проблем обустроим по-настоящему эффективную систему отвода стоков.
