Куда девать старый электросчетчик после замены

Редакция журнала2 мин чтения

Старые индукционные бытовые электросчётчики счётчики больше не нужны - они уже не обеспечивают точность учёта и заменяются электронными.

Старые индукционные бытовые электросчётчики счётчики больше не нужны - они уже не обеспечивают точность учёта и заменяются электронными. Их судьба - помойка или полка в гараже, "на всякий случай". Мы попробуем дать вторую жизнь трудяге.
Я предлагаю сделать в прочном и лёгком корпусе счётчика переносную лампу.

Необходимые материалы и инструменты

Для работы нам потребуется следующий инструмент: отвертка, плоскогубцы, буравчик или дрель со сверлом 4 - 4,5 мм. Из материалов: кусок фанеры или доски, крышка от консервной банки, автомобильная лампа от фары с разъёмом, провод с вилкой, выключатель, болтики и гаечки.

Подробное описание работы

Для этого счётчик разбираем - вынимаем счётный механизм. Стекло, клеммы и верхний кронштейн пока можно не снимать.

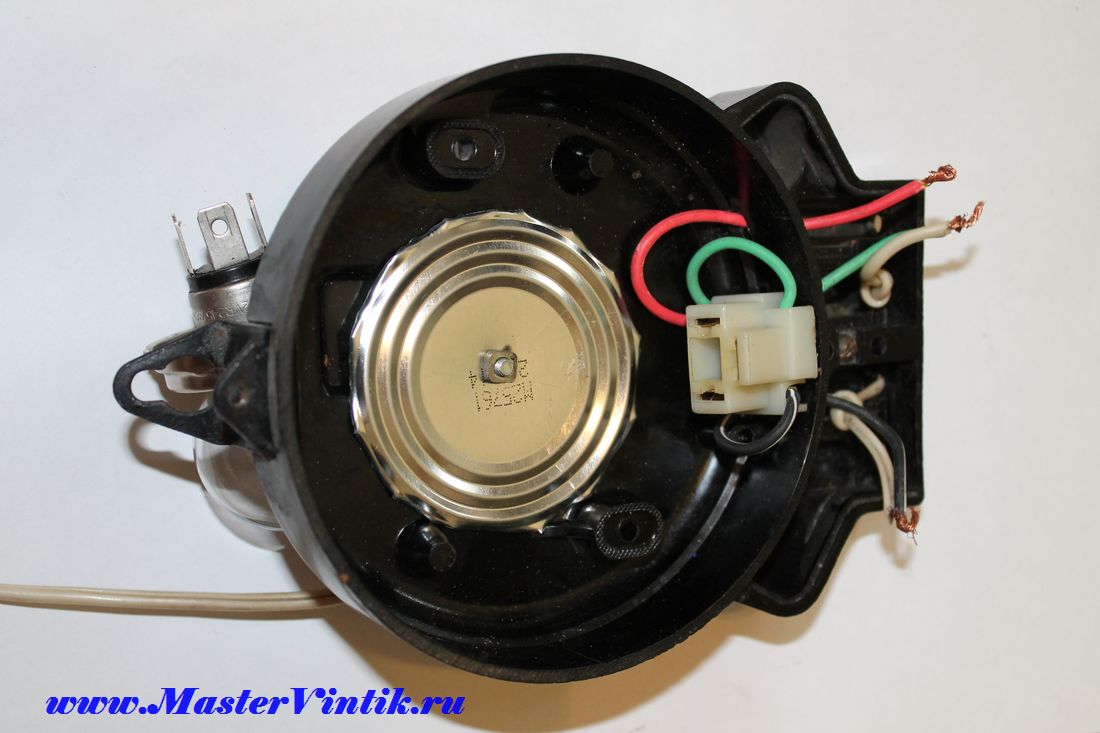

Вовнутрь монтируем гнездо из автомобильной старой автомобильной фары. Я просверлил пластиковое гнездо буравчиком в углублении между контактами. В качестве кронштейна взята тонкая латунная планка с двумя отверстиями из внутренностей счётчика, но можно использовать похожую деталь от детского металлического конструктора. Конкретное место сверления отверстий в корпусе счётчика выберете сами после примерок, корпуса могут отличаться.

В качестве отражателя отлично подошла блестящая жестяная крышка от банки сгущенного молока, "пробуравленная" посередине. Крепёж (болтики и гаечки) в избытке есть в самом счётчике.

Снаружи к корпусу привинчиваем ручку, выпиленную из кусочка фанеры или тонкой доски. К ней крепим питающий шнур, а при необходимости на ней монтируем выключатель питания - тумблер, кнопку. На верхний кронштейн при необходимости прилаживаем крючок, выгнутый из куска проволоки.

Автомобильные лампы накаливания для фар обычно имеют 2 спирали. Нам это позволит быстро подключить вторую спираль при перегорании первой или использовать лампочки с одной перегоревшей.

Иллюстрация к материалу "Для чего нужны модернизированные электросчетчики: замена старых на новые своими руками. Куда девать старый электросчетчик после замены"

Такие автолампочки у многих бывалых автолюбителей есть в запасах - сегодня лампы накаливания "не у дел" и давно вытесняются более современными.

Вывода от держателя лампы подключаем к клеммам счётчика или соединяем скруткой с питающим проводом. Во втором случае от клемм можно избавиться, пропустив проводки в оставшиеся отверстия.

Питание может обеспечить малогабаритный электронный трансформатор, обычный "железный" трансформатор на 12 вольт, гаражное зарядное устройство или бортсеть автомобиля. В зависимости от этого питающий шнур оснащаем соответствующей вилкой.

Получившаяся лампа имеет свои достоинства

  • лёгкий и прочный корпус почти "антивандального" исполнения
  • хорошая защита лампочки от повреждения
  • быстрое подключение резервной спирали
  • использование наполовину сгоревших ламп
  • имеет не нагревающуюся при работе ручку
  • производит не слепящий компактный поток света прямоугольного сечения

И недостатки

  • корпус не для самых узких мест работы

Если прикрепить такой светильник вместо обычного отражателя к настольной лампе с гибкой трубкой - будьте уверены, что такая настольная лампа не будет мешать окружающим, когда вы засидитесь допоздна за чтением любимой книги. Для придания более эстетического вида с корпуса можно спилить крепёжные "уши" и часть клеммной коробки, а сам корпус задекорировать любым способом.
