Автоматика для насоса: типы оборудования и схема установки. Гидроаккумулятор: принцип работы, устройство, схема, расчет, установка, подключение Схема подключение гидроаккумулятора к насосу daf

Содержание статьи

Главное по теме

Любая система водоснабжения, даже собранная идеально и из самого качественного оборудования, может испытывать неполадки в работе.

Наиболее часто встречающаяся проблема – снижение давления в системе, из-за чего вода не может добраться до водоразборного пункта.

Для решения этой проблемы используется – устройство, накапливающее воду и содержащее сжатый воздух.

Именно за счет последнего оно и работает: вода набирается в аккумулятор насосом, после чего выталкивается в систему за счет давления воздуха. Это позволяет давлению воды в системе водоснабжения всегда находиться на одном уровне.

Чтобы все работало без неполадок, нужно правильно подключить агрегат к источнику воды – скважине, колодцу или водопроводу. Сделать это своими руками можно несколькими способами.

Монтаж с погружным насосом

Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите) В случае, если вода в системе водоснабжения берется из скважины, насос, качающий воду в гидроаккумулятор, располагается под землей.

Главная особенность такой схемы подключения – наличие в системе обратного клапана.

Благодаря этому приспособлению накачанная вода не сможет утечь обратно в скважину.

Монтаж обратного клапана осуществляется до подключения остальных элементов системы. Устанавливается он прямо на насос одним концом, к другому же подключается трубопровод, идущий к гидроаккумулятору.

происходит в следующем порядке:

1. Измеряется глубина, на которую предстоит опустить насос так, чтобы он не доставал до дна колодца или скважины примерно на 30 см. Для измерения используется веревка с грузом.
2. Насос с подключенным клапаном опускается в скважину и фиксируется страховочным тросом.
3. Труба от насоса, выходящая на поверхность, подключается к через штуцер.
4. К тому же штуцеру подсоединяется гидроаккумулятор, водопровод потребления и система управления. Таким образом, понадобится пятиразъемный штуцер.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ленту ФУМ или обычную паклю, пропитанную герметиком.

Установка с поверхностным насосом

Если вода в систему накачивается из водопровода и погружение насоса не требуется, его можно установить рядом с самим аккумулятором.

В своей сути схема подключения при этом не меняется, но есть некоторые нюансы, которые важно знать.

Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм.

Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не больше, так как более высокое давление будет опасным для труб и их соединительных элементов.

Определение критического давления

Исходя из рабочего значения определяют, каким должно быть минимальное давление, то есть такой показатель, при котором начнет работать насос.

Это значение устанавливают при помощи реле, после чего должно быть замерено давление в пустом гидроаккумуляторе.

Результат должен быть ниже критического значения на 0,5 – 1 атм. После этого собирается система.

Центром ее, как и в предыдущем случае, будет являться пятиразъемный штуцер, к которому друг за другом подключаются:

• сам гидроаккумулятор;
• труба от насоса, подключенного к источнику воды;
• бытовой водопровод;
• реле;
• манометр.

Подключение реле давления

Чтобы реле правильно работало, его нужно не только правильно подключить к штуцеру, но и настроить.

Для его функционирования нужно электричество.

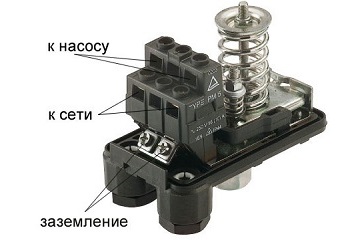

С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

Обычно контакты подписаны, но могут и не иметь обозначений. Если вы не уверены, куда что подключается, лучше обратиться к профессиональному электрику.

Насосная станция

Насосная станция – это комплекс оборудования, который включает в себя мощное перекачивающее оборудование, гидроаккумулятор и контролирующие приборы.

Как следствие, схема подключения в таком случае не отличается от подсоединения к обычному насосу.

Если станция рассчитана на большие объемы воды – например, в случае питания нескольких домов от одной скважины – подключение несколько усложняется.

В таком случае используется несколько насосов и два штуцера – к одному подключается перекачивающая система, а ко второму – первый штуцер и остальное оборудование.

Гидроаккумулятор может подключаться не только к скважине или водопроводу для системы водоснабжения, но и к отопительной системе. Функции агрегата в таком случае будут несколько другими, хотя принцип действия не меняется.

Смотрите видео, в котором специалист подробно разъясняет, как подключить гидроаккумулятор к системе водоснабжения своими руками:

В цепочку водоснабжения является ключевым моментом устройства автономного водопровода.

Это устройство призвано решить не только вопрос создания небольшого резерва воды, но и избавить владельцев дач и частных домов от переменного давления в сети.

За счет своей конструкции гидробак позволяет также сократить работу насосной станции, тем самым продлевая её срок службы.

Оборудование

Как показывает практика, минимально возможные по объему гидроаккумуляторы для установки в частном доме или даче не должны иметь объем меньше 24 л.

Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.

Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т.д.). Чем больше их будет, тем соответственно выше должно быть значение объема.

А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке.

Также во время выбора стоит учитывать, что объем воды внутри бака будет занимать не более половины от общего объема. Стоит учитывать также то, что для борьбы с гидроударами небольшие варианты гироаккумуляторов малоэффективны, а если установить чрезмерно большой, то в них возможен застой воды.

Для моделей значительных размеров должно быть надежное основание, чтобы оно смогло выдержать немалый вес устройства и воды в нем.

Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.

Размещение

Некоторые варианты можно размещать в подвале или на первом этаже, здесь все будет зависеть от мощности варианта, и на какую высоту придется подавать воду.

Лучше всего проводить установку гидроаккумулятора на самой высокой точке дома, чтобы создать максимальное давление в сети. В этом случае можно использовать как чердак, так и второй этаж (в случае двухэтажного дома).

Место установки не должно иметь повышенную влажность. Причина в том, что в таком случае на поверхности бака будет образовываться конденсат. Он со временем сначала будет разрушать лакокрасочное покрытие гидробака, а после приведет к коррозии металла. Поверхность, на которой будет происходить установка должно быть надежной и ровной.

Перед монтажом агрегата необходимо сначала проверить уровень давления воздуха, соответствует ли он нужным значениям. Потому что в дальнейшем, после его установки, чтобы сделать такой замер, придется сливать воду и отключать насос.

Порядок действий

Схема монтажа подключения данного устройства должна определяться различными конструктивными особенностями системы, к которой он подключается, а также типом насосной станции, применяемой для подачи воды.

Всего есть несколько вариантов подключения, которые зависят от типа используемого насоса:

• погружной вариант, который необходимо разместить в воду;
• поверхностный, крепящийся ближе к гидроаккумулятору.

За счет особенностей их конструкции разнятся схемы подключения накопительных систем.

Так, используя поверхностный насос, порядок действий будет следующим:

Все резьбовые соединения садятся на ФУМ-ленту, согласно общепринятым правилам для таких соединений. После этого можно начинать эксплуатацию установленного гидроаккумулятора.

Примите во внимание: желательно устанавливать такие агрегаты ближе к насосным станциям, для большей эффективности.

Подключение с использованием погружного насоса происходит таким образом:

1. Прежде всего сам насос необходимо погрузить в воду. После этого напорный шланг, идущий от него подключается к в такой же, как было описано выше, коллектор.
2. Далее от этого же коллектора делаем отвод для гидроаккумулятора.
3. Последний этап заключается в подключении еще одного патрубка к водопроводу, а остальные к системе управления насосом.

Но, здесь есть одна особенность в подключении.

Необходимо между коллектором и насосом разместить обратный клапан, для предотвращения сливания воды обратно в скважину после выключения подачи воды.

Желательно установить его прямо у горловины патрубка насоса. А вода от всей этой системы должна поступать в кран уже после фильтра. (Подробнее о подключении гидроаккумулятора к погружному насосу Вы можете прочитать в ).

Смотрите видео, в котором специалист разъясняет, как осуществить установку гидроаккумулятора для системы водоснабжения своими руками:

Незаменимым устройством в современных системах водоснабжения является не только насос. Очень часто его дополняют гидроаккумулятором, который может идти как в комплекте с насосом, так и покупаться и устанавливаться отдельно.

Установка гидроаккумулятора является весьма полезным решением, которое повышает качество работы . Рассмотрим подробнее, как именно устроен этот механизм, как он работает и как монтируется.

1 Устройство гидроаккумулятора и принцип его работы

Вначале опишем устройство гидроаккумулятора: это емкость, имеющая металлический корпус, внутри которого располагается мембрана (или же баллон, в зависимости от конструкции). Между ней и стенками корпуса создано давление – благодаря закачанному в пространство сжатому воздуху.

Чаще всего установка применяется в водоснабжении, однако также актуально применять гидроаккумулятор для отопления – для этого он также подходит.

Задачи механизма следующие:

1. Накопление воды.
2. Поддержание стабильного давления в системе.
3. Обеспечение системы водой, когда насос не работает.

Принцип действия следующий: вода поступает в мембрану, нагнетаемая насосом. Мембрана наполняется и заполняет пространство внутри корпуса (естественно – на определенный объем).

С другой стороны на воду начинает давить закачанный воздух, тем самым вытесняя ее в систему водоснабжения. Насос при этом работает до определенного момента – пока давление воды внутри бака не достигнет определенного предела.

После этого агрегат отключается, и «выдавливать» воду в сеть начинает уже воздух, воздействующий на . Ну а когда жидкость из емкости уйдет, и давление опустится до определенной (только теперь уже – минимальной) отметки – насос вновь включится в работу от автоматического блока управления.

1.1 Классификация

Ассортимент изделий на рынке достаточно обширный, так что для покупателя будет полезным предварительно узнать о том, какими именно они бывают, как классифицируются, и какую модель лучше выбрать.

Различия заключаются в целом ряде факторов, о каждом из которых следует упомянуть.

По расположению емкости — устройство может быть как горизонтальным, так и вертикальным.

По виду рабочей части — тоже могут быть отличия. В этом плане имеется две вариации: мембрана или баллон. В первом случае пространство внутри емкости разделено на две части мембраной: в одну – поступает вода, во вторую – закачан воздух.

Во втором случае внутри емкости заключен эластичный баллон, в который поступает жидкость, а воздух – закачан в свободное пространство между его стенками и стенками корпуса.

Отдельно требуется упомянуть об объеме – это, по сути, ключевой параметр любой емкости. Наиболее популярные типоразмеры – это 24, 50, 100 и 200 литров. Однако в продаже можно найти и емкости другого объема – на 6, 12 или наоборот – на 300 литров.

Бывают также и более крупные устройства – к примеру, гидроаккумулятор Aquasystem, который может быть объемом и до 2000 литров. Меньшую вместимость имеет гидроаккумулятор Reflex – наибольшая модель имеет объем 1000 литров. Такие же пределы имеет и гидроаккумулятор Wester.

Также детального внимания заслуживает материал, из которого выполняется мембрана (баллон). Это может быть либо бутил, либо каучук. Отличия достаточно серьезные:

• бутил имеет верхний температурный предел в +99 градусов;
• у каучука эта отметка ниже – только +50 градусов.

Это очень важный нюанс для тех, кто выбирает устройство для отопления. Однако чаще всего устройства современных производителей (тот же гидроаккумулятор Aquasystem) используют именно бутил.

Ну и напоследок требуется упомянуть о производителях изделий этого типа. Выше уже упоминалось несколько наименований, которые пользуются наибольшей популярностью. Это гидроаккумулятор Wester и Aquasystem. Модели этих марок входят в высокобюджетный сегмент, однако и качество имеют соответствующее.

Гидроаккумулятор Reflex стоит уже дешевле, но при этом в качестве практически не уступает. Помимо этих названий можно выделить еще Джилекс, который достаточно популярен на российском рынке своими положительными качествами: дешевизной и надежностью.

1.2 Как правильно произвести расчет объема гидроаккумулятора?

В принципе основной момент, заслуживающий внимания – это объем бака. Выше также упоминалось и об материале мембраны (баллона), однако для отопления такие устройства используются реже, поэтому внимание мы будем заострять именно на вместимости.

Сразу следует сказать, что модели на несколько сотен литров (к примеру – гидроаккумулятор Aquasystem VAV 2000 на 2000 литров или гидроаккумулятор Wester Line WAV 1000 – на 1000) подходят для обеспечения водой больших зданий (гостиниц, больниц – к примеру).

Для обычного жилого дома такого объема будет много, и покупка такой модели будет излишней тратой денег. Тем более что стоят они достаточно много: к примеру, упомянутый гидроаккумулятор Wester Line WAV 1000 обойдется более чем в 10 тысяч долларов, а гидроаккумулятор Aquasystem VAV 2000 – и вовсе в три десятка.

Для коттеджа, в котором постоянно проживает 3-4 человека, будет достаточно емкости объемом до 100-200 литров (и это – с огромным запасом). Часто покупатели в таких условиях ограничиваются моделями по 24-50 литров (к примеру – гидроаккумулятор Aquasystem VAV 50 или гидроаккумулятор Wester Line WAV 50).

Увеличение до 100-200 литров актуально, если жителей в доме больше, и/или имеется большое количество точек водозабора (2 унитаза и 5-10 кранов – к примеру). В этом случае следует обратить внимание на гидроаккумулятор Wester Line WAV 100 или гидроаккумулятор Aquasystem VAV 100.

Для точности приведем более подробный расчет, который поможет покупателю точнее подобрать подходяще устройство.

2 Этапы и нюансы монтажа

С тем, как выполнить расчет и как выбрать устройство – разобрались. Теперь же требуется упомянуть о том, как именно выполняется подключение гидроаккумулятора к системе водоснабжения. При желании эту работу можно выполнить своими руками – если следовать приведенным ниже советам, то сложностей возникнуть не должно.

При этом не важно, какая именно модель подключается – гидроаккумулятор Reflex на пару десятков литров или же бак на 300 литров.

Подготовка выглядит следующим образом:

1. Прежде всего – нужно выбрать место, где будет стоять оборудование: станция автоматического водоснабжения и, собственно, сам бак. Их не обязательно располагать рядом, но чаще всего это делается именно так.
2. Проверяется давление внутри емкости. Необходимо, чтобы этот показатель был примерно на 0.2-1 атмосферы ниже, чем параметр, установленный на реле автоматического пуска насоса. В противном случае его можно (и нужно) подрегулировать своими руками.

Теперь требуется позаботиться о необходимых деталях для подключения:

1. Штуцер, имеющий 5 выходов: для самого бака, для реле автоматического включения, для манометра, для насоса и, собственно, для самой водопроводной линии.
2. Манометр (со шкалой до 10 атмосфер).
3. ФУМ-лента (для герметизации соединений).

Теперь – рассмотрим, как именно своими руками можно произвести подключение:

1. Штуцер подсоединяется к емкости, используя шланг.
2. К другим выходам штуцера подключаются манометр, реле, насос и . Каждое соединение предварительно уплотняется ФУМ-лентой.

По завершению работы следует выполнить пробный пуск насоса – чтобы определить герметичность системы. Для этого требуется тщательно осмотреть места соединения: по ним не должно быть утечек.

Подключая своими руками реле давления, обязательно и очень внимательно смотрите на метки, которые нанесены под его крышкой. Их две – это «Сеть» и «Насос» , и перепутать их ни в коем случае нельзя. Возможно, что этих меток и вовсе не окажется (бывает и такое у некоторых моделей) – в этом случае своими руками подключение рекомендуется не выполнять, а воспользоваться помощью электрика.

2.1 Как устроен гидроаккумулятор? (видео)

Важнейшим элементом насосной станции является гидроаккумулятор.

Схема подключения его к скважине зависит от степени автономности водоснабжения и отсутствия или наличия водонагревателя в водопроводной сети.

Рассмотрим возможные варианты установки, а также устройство и виды гидроаккумуляторов.

В самом простом исполнении гидроаккумулятор (ГА) представляет собой емкость, установленную на определенной высоте (выше любого из потребителей) и оборудованную датчиками уровня.

Примером такого устройства является водонапорная башня, питающая водопроводную сеть в каком-нибудь сельском населенном пункте.

В автономных системах водоснабжения частных домов такой ГА обычно устанавливают на чердаке.

Напор в кранах обеспечивается весом столба жидкости, датчики уровня или поплавковый выключатель управляют работой насоса.

В современных насосных станциях применяются более совершенные ГА, которые могут устанавливаться на любом уровне – даже ниже точек водоразбора. Объем такого устройства разделен на две части: в одну закачивается вода из водопровода, в другой содержится воздух с некоторым избыточным давлением (накачивается насосом через обычный золотник).

Обе части разделены эластичным элементом, поэтому при заполнении одной из них водой объем второй уменьшается, соответственно давление находящегося в ней воздуха возрастает. Именно давление воздуха выполняет в таком ГА ту же функцию, что и гравитация в водонапорной башне, — обеспечивает напор в системе.

Конструктивно ГА делятся на две разновидности:

1. Мембранные: объемы для воды и для воздуха в таких резервуарах разделены резиновой мембраной. Существуют мембранные баки, предназначенные для применения в закрытых системах отопления. Они рассчитаны на меньшее давление, чем ГА для водоснабжения, к тому же в них используется техническая, а не пищевая резина. Чтобы избежать путаницы, ГА для отопления принято окрашивать в красный цвет, а для водоснабжения – в синий.
2. Баллонные: внутрь такого накопителя вставляется резиновый мешок с фланцем, который и подключается к водопроводу. Таким образом, в баллонных ГА вода с металлическими стенками корпуса вообще не контактирует. Кроме того, замена баллона не представляет никакой сложности и легко может быть осуществлена пользователем, в то время как для замены мембраны в некоторых моделях приходится обращаться в сервисный центр.

Воду в баллонный ГА при первом запуске следует подавать очень осторожно. Стенки резинового мешка могут немного склеиться, тогда сильный напор разорвет его.

По объему ГА могут сильно отличаться – от 24 до 1000 л и более. При этом надо учитывать, что в паспорте приводится общий объем бака включая воздушную камеру.

Что касается объема воды, который сможет вместить в себя резервуар, то он будет зависеть от настроек реле давления количества закачанного воздуха.

Так, при настройках реле 1 атм/2 атм (давление включения/отключения) и давлении воздуха 0,8 атм (проверяется при пустом баллоне) в 100-литровом ГА поместится 30 л воды.

Если давление отключения поднять до 2,5 атм, вместимость накопителя увеличится до 38,5 л.

В ГА объемом свыше 100 л в верхней части камеры для воды устанавливается клапан для сброса воздуха, который выделяется из жидкости в процессе эксплуатации и постепенно накапливается. Баки с меньшим объемом такого клапана не имеют и чтобы избавиться от накопившегося воздуха, их приходится периодически опорожнять.

ГА может иметь горизонтальное и вертикальное исполнение. Устройство и принцип действия у обеих разновидностей полностью идентичное, выбор той или иной модели зависит исключительно от удобства установки.

Гидроаккумулятор имеет чрезвычайно простое устройство, подключение его тоже можно провести самостоятельно. — рекомендации по выбору и монтажу, читайте внимательно.

Место в системе водоснабжения

Если бы работа хозяйственно-бытового водопровода обеспечивалась одним только насосом, тому приходилось бы включаться каждый раз, как только кто-либо из пользователей открывал кран.

Такой режим привел бы к скорой выработке ресурса электродвигателя, поскольку момент пуска является для него наиболее тяжелым.

В паспорте насоса даже указывается такой параметр, как предельно допустимая частота включений.

Даже для самых выносливых электродвигателей она составляет не более 15-ти запусков в течение часа, для всех остальных – 10 или менее.

Вот этим-то и обусловлено применение ГА. Он накапливает не только воду, но и давление, необходимое для комфортного пользования водопроводом. При этом режим работы насоса выглядит совсем по-другому: он работает дольше, но — самое главное – реже включается.

Попутно мембранный или баллонный накопитель выполняет еще одну важную функцию: он выступает в роли демпфера, сглаживающего гидроудары.

Однако, в системах водоснабжения ГА нужен не всегда. Вот в каких случаях без него можно обойтись:

1. Если вода расходуется длительными циклами: типичный пример – полив огорода. Тут ГА не просто не нужен – он противопоказан. Имеющийся в нем запас воды будет расходоваться очень быстро и насосу придется часто включаться, чтобы его пополнять. При отсутствии же ГА агрегат будет спокойно работать в стабильном режиме.
2. Если насос оборудован новейшей автоматикой, в которой предусмотрены функция плавного запуска двигателя и регулирование его мощности в зависимости от давления в системе.

На срок службы такого насоса частота включений не оказывает никакого влияния. Считается, что станцию на базе такого агрегата ГА можно не оборудовать.

Схема подключения гидроаккумулятора для систем водоснабжения

Способ подключения ГА будет зависеть от особенностей и назначения насосной станции. Рассмотрим три варианта.

Вариант 1

Насос подает воду из колодца, скважины или накопительной емкости, при этом организовано только холодное водоснабжение.

В этом случае ГА устанавливается внутри дома в любом удобном месте.

Обычно его, реле давления и манометр подключают с помощью пятивыводного штуцера — отрезка трубы с тремя отводами, который врезается в водопровод.

Чтобы обезопасить ГА от вибраций, к штуцеру его присоединяют гибким переходником. Для проверки давления в воздушной камере, а также для удаления воздуха, скопившегося в камере для воды, ГА необходимо периодически опорожнять. Воду можно сливать через любой водопроводный кран, но для удобства сливной вентиль можно через тройник врезать в подводящий трубопровод где-нибудь поблизости от резервуара.

Вариант 2

Дом подключен к централизованному водопроводу, а насосная станция используется для повышения давления. При таком способе применения станции ГА подключают перед насосом.

В данном случае он призван компенсировать снижение давления во внешней магистрали в момент запуска электродвигателя. При такой схеме подключения объем ГА определяется мощностью насоса и величины скачков давления во внешней сети.

Монтаж гидроаккумулятора — схема

Вариант 3

К водопроводу подключен накопительный водонагреватель. ГА следует подключать до бойлера. В этом варианте он может использоваться для компенсации увеличения объема воды в нагревателе, обусловленного температурным расширением.

Схема подключения гидроаккумулятора к погружному насосу

В том случае, если напорная характеристика погружного насоса позволяет поддерживать приемлемое давление на водоразборных точках в сочетании с достаточной производительностью, ГА подключается по обычной схеме с использованием пятивыводного или трехвыводного штуцера.

Однако, скважины бывают очень глубокими, при этом их размеры зачастую не позволяют установить насос достаточной мощности (например, 3-дюймовые скважины).

Подключение гидроаккумулятора своими руками

В таких случаях применяют следующую схему:

1. В скважину устанавливают погружной агрегат, мощности которого хватает только на подъем воды на поверхность.
2. Рядом со скважиной на поверхности или в грунте устанавливают ГА в виде простой емкости, оборудованной датчиками уровня. Эти датчики управляют работой погружного насоса.
3. Возле накопительной емкости устанавливается насос самовсасывающего типа (если она закопана в грунт) или нормального всасывания (если ГА установлен на поверхности), который подает воду уже непосредственно в домашний водопровод. При этом в доме устанавливается мембранный или баллонный ГА, а управление насосом осуществляется посредством реле давления.

Объем ГА, установленного сразу после погружного насоса, не следует делать слишком большим, иначе вода в нем будет застаиваться.

Электрическая схема подключения реле давления к гидроаккумулятору

Обычно в реле давления бытовых насосных станций имеется две группы контактов, но иногда попадаются модели с одной.

Каждая группа состоит из двух пар, причем обе пары замыкаются или размыкаются одновременно. Контакты в каждой паре имеют обозначения, например, «Line/Load» или «Line/Motor».

В принципе, следовать этим обозначениям не обязательно. Можно даже, например, жилы провода от сети присоединить к контакту «Line» одной пары и контакту «Load» другой.

Главное, чтобы обе жилы не оказались подключенными к контактам одной пары – это приведет к короткому замыканию. К оставшимся двум контактам следует подсоединить жилы провода, ведущего к электродвигателю насоса. Желательно, чтобы цвета оплеток жил, подсоединенных к одной паре, совпадали. Перед тем как подключать сетевой провод, убедитесь, что он не включен в розетку.

Для подключения жилы заземления (обычно она имеет оплетку желто-зеленого цвета) на корпусе реле имеется винт, обозначенный соответствующим знаком.

При подключении провода от реле к электродвигателю насоса жилу в синей оплетке следует подключать к контакту «нуль», а в красной или черной – к контакту «фаза».

Часто для надежности контакты заземления насоса и реле соединяют между собой, но делать этого не обязательно.

Реле давления в системе водоснабжения с глубинным насосом

Площадь поперечного сечения жил провода должна соответствовать мощности электродвигателя. Для медного провода сечение подбирается из расчета 1 кв. мм на каждые 8 А тока. Чтобы определить силу тока в однофазной сети необходимо мощность электродвигателя разделить на 220. Так, например, в цепи электродвигателя мощностью 1,5 кВт будет протекать ток силой 1500/220 = 6,8 А.

Важно не перепутать значения диаметра жилы провода и площади ее поперечного сечения, поскольку эти значения могут быть соизмеримыми. Так, например, площадь поперечного сечения жилы диаметром 1,5 мм составляет 1,76 кв. мм.

Следует учесть, что подключение электрической части нужно выполнять только после присоединения реле давления к водопроводу.

В наши дни отсутствие централизованного водоснабжения — уже не такая большая проблема. Большое разнообразие насосного оборудования позволяет устроить автономную систему водоснабжения без особого труда. , установка и ремонт, читайте далее.

Схему водоснабжения частного дома с баком-накопителем вы найдете в теме.

Видео на тему

Перед тем как устанавливать гидроаккумулятор, нужно ознакомиться с рекомендациями специалистов Гидроаккумулятор нужен для создания давления, хранения воды, что пригодится постояльцам в доме в случае отключения водоснабжения, и уменьшение гидроударов в сетях на дачном участке. Устройство выглядит как обычный бачок с механизмом для создания давления.

• • Процесс подключение гидроаккумулятора
  • Легко ли происходит установка гидроаккумулятора
  • Можно ли сделать гидроаккумулятор своими руками
  • Разбираем как подключить гидроаккумулятор к погружному насосу
  • Что представляет собой схема подключения гидроаккумулятора
  • Как подключить гидроаккумулятор для систем водоснабжения (видео)

Если гидроаккумулятор правильно подключить, то всё дальнейшее техническое обслуживание можно делать самостоятельно. Поэтому, правильно подключите данной устройство, чтобы потом не мучатся во время его работы.

Для подключения гидроаккумулятора надо использоваться обратный клапан. Подключается аккумуляторный бак к погружному насосу, поэтому клапан не позволит течь воде. Также можно выбрать глубинный насос марки Джилекс, который можно опускать на дно колодца или скважины. Конечно, есть и другие виды насосов. Ведь насосный аппарат также способен закачать воздух для насосной станции. Разберём обычный случай монтажа гидроаккумулятора.

При подключении гидроаккумулятор должен быть отключен от розетки

Механизм подключения гидроаккумулятора:

1. Измеряем габариты гидроаккумулятора;
2. Достаём схему труб водоснабжения и отопления;
3. Ищем свободное место для установки согласно габаритам;
4. Из найденных вариантов для установки оставляете место, которое ближе всего к насосу;
5. Соединяем погружной насос с гидроаккумулятором.

Таким образом, вы вычислите место для установки гидроаккумулятора.

Помните, что водный насос надо опускать ниже уровня водяного зеркала не больше чем на 30 сантиметров.

Устройство должно находиться на максимально близком расстоянии с водным насосом. Как правило, аккумуляторы в этом случае располагаются на входе в дачный дом. Чтобы в последствие обслуживать гидроаккумулятор, надо рассчитать его интеграцию в систему холодной и горячей воды. Такая необходимость связана со сбрасыванием воды из бака. Поэтому внимательно относитесь к месту установки.

Легко ли происходит установка гидроаккумулятора

Дачники сразу паникуют, когда слышат, что гидроаккумулятор надо подключать к системе водоснабжения. Они думают, что неожиданно могут прорваться трубы и тогда весь дачный участок вместе с домом будет заполнен водой. Это не так.

Установка гидроаккумулятора происходит по стандартной и отработанной схеме. По ней интегрировали свои баки множество дачников. И отлично справились с поставленной задачей. Для этого они приобрели все необходимые составляющие в виде ниппелей, насосов и фитингов.

В Дании, Германии и Италии гидроаккумуляторы ставят в подвалах на 50-100 литров.

Для установки гидроаккумулятора достаточно одного человека

Чтобы поставить его в правильном месте, надо определить параметр расхода воды для всего дома. Определить мощность насоса и объём гидроаккумулятора. Стоит также знать место расположения основных узлов водоснабжения.

• Шланги;
• Трубы;
• Фитинги;
• Ниппели;
• Краны и так далее.

Потом посмотрите схему установки и просто сделайте всё, как там указано.

С первого взгляда, кажется, что установить бак – это сложная задача. Это не так. Определитесь с местом, посмотрите схемы, которые имеет водопровод. Купите составные элементы для соединения и просто подключите бак к общей системы водоснабжения.

Можно ли сделать гидроаккумулятор своими руками

Многие умельцы делают гидроаккумулятор своими руками. Чтобы сделать его самостоятельно, надо разобраться в его устройстве и конструкции.

Гидроаккумулятор – это ёмкость с определённым объёмом. Его строение достаточно простое и не представляет чего-то сложного. Состоим бак всего лишь из двух основных частей.

Строение бака представляет собой:

• Мембрану;
• Резиновую грушу.

Делать самостоятельно гидроаккумулятор можно только при наличии опыта

Для бака можно использовать емкость из пластика или алюминия. Внутри материал бака должен быть гладкий и ровный. Если в нём будут шероховатости, то внутренняя мембрана или груша просто растянется, что приведёт к её разрушению. Есть и безмембранный аккумулирующий бак, в котором отсутствует мембрана. Но такой бак менее эффективен. Наличие одного мембранного расширительного бака способно решить многие проблемы в водоснабжении.

Бак следует выбирать объёмом более 30 литров.

Для бака потребуется реле давления и манометр, который можно найти по скромной цене на рынке. Для подключения возьмите также фитинги, четвертники, тройники и кран. В магазине по их продаже попросите подобрать только качественные модели, ведь есть разные виде. В качестве груши или мембраны можно взять велосипедную камеру – ниппель. Также у вас должен быть лист резины и герметик.

Чтобы не покупать бак и сохранить свои деньги, можно изготовить его самостоятельно. Для этого достаточно найти бак объёмом более 30 литров и составные элементы в виде листов резины, фитингов и тройников с кранами. Так вы сконструируете хороший бак для системы водоснабжения.

Разбираем как подключить гидроаккумулятор к погружному насосу

Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.

Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.

Для того чтобы подключить бак, надо будет проверить наличие:

• Скважного насоса;
• Реле;
• Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора;
• Обратного клапана;
• Запорной арматуры;
• Фильтров для очистки воды;
• Дренажа для канализации.

Трубы для подключения гидроаккумулятора к погружному насосу продаются в любом строительном магазине

Перед установкой бака проверьте наличие всех необходимых инструментов и элементов.

Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.

Дачники иногда устанавливают ёмкость на стене. Для этого следует поставить бак на крепление.

Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.

Что представляет собой схема подключения гидроаккумулятора

Чтобы подключение прошло успешно, надо делать его по схеме. Изучите, что вам надо для подключения, какие элементы и детали, а также, вам поможет инструкция и схема подключения.

Чтобы знать, что и куда подключать, надо для начала ознакомиться с главными составляющими схемы подключения. Вокруг них строится весь процесс. Назначение схему – показать, как подключается гидроаккумулятор в общей цепи.

Схема подключения гидроаккумулятора имеет три основных элемента:

1. Сам гидроаккумулятор;
2. Погружной насос;
3. Реле давления;
4. Пятивыводной штуцер.

Схему подключения гидроаккумулятора можно легко найти в интернете и распечатать на принтере

Это основные составляющие схемы подключения. При сборе гидробокса учитывайте автоматику гидробака, ставьте подсоединение к шлангам и дополнительный штуцер при необходимости, поможет в надёжности и обвязка. Гидронасос лучше соединить с реле давление на последних этапах, так к нему подключается напряжение. Реле соединяется с пятивыводным штуцером. К нему же присоединяется и обратный клапан.

Помните, что на реле идет напряжение от электросети в 220 В переменного тока. Будьте осторожны!

На другой конец штуцера крепится гидроаккумулятор. От него же идёт трубопровод в дом в краны. Для анализа состояния используется манометр. Его можно установить на пятивыводной штуцер. Обычно в нём уже есть отверстия для установки.

По такой схеме вы быстро и без проблем подключите все главные элементы. Не скупитесь купить хороший погружной насос и осуществить подбор качественного гидроаккумулятора. Это те составляющие, на которые стоит потратить деньги. В этом случае они прослужат вам десятки лет.

Как подключить гидроаккумулятор для систем водоснабжения (видео)

Гидроаккумулятор для системы водоснабжения необходим, если вы хотите иметь постоянный доступ к воде в своём доме. Он отрегулирует давления в сети водоснабжения и даст вам возможность наслаждаться чистой водой из под крана. Маленькая емкость легко устанавливается, а пользы от неё для частного дома много. Покупайте гидроаккумулятор и у вас всегда будет постоянный запас воды в доме.
