Врезка калитки в гаражные ворота. Как сделать гаражные ворота с калиткой Сделать калитку в гаражных воротах своими руками

30.10.2019

В этой статье мы расскажем, как сделать калитку в гаражных воротах секционного типа. Вы узнаете о нюансах установки и при необходимости сможете выполнить монтаж самостоятельно. Процесс модификации рассмотрим на примере ворот от DoorHan.

ВАЖНО! Гораздо проще и дешевле купить автоматические секционные ворота в комплекте с калиткой под ключ сразу. Учтите этот факт, если на момент прочтения статьи только планируете заказать установку удобной и функциональной конструкции.

Как врезать калитку в секционные ворота

Чтобы врезать калитку в секционные ворота, вам понадобятся:

перчатки;
очки;
рейка (длина - 1,8–2 м);
угольник;
клепальный инструмент;
резиновые жгуты (нужны для сжатия сэндвич-панелей);
лекало для резки заготовок под углом в 45°;
ножовка по металлу;
напильник;
киянка (резиновый молоток);
сверла;
дрель;
электролобзик;
карандаш;
линейка;
рулетка.

Все инструменты вы сможете купить по доступным ценам на любом строительном рынке Москвы или в специализированном магазине.

Также необходимы детали дополнительной входной конструкции. В комплектацию входят:

ловитель, предотвращающий деформацию створки;
козырек для защиты от дождя;
обрамление для краев, сделанное из алюминиевого профиля;
металлические ручки;
помещенный в специальных усиленный корпус замок;
промежуточные петли из нержавеющей стали;
механизм доводки;
заклепки;
петли для фиксации калитки в проеме;
П- и Ц-образные профили из алюминиевого сплава.

Изображение № 1: профили для калитки секционных ворот

Как правильно сделать калитку в секционных воротах

Сделать калитку в секционных воротах правильно вам поможет размещенная ниже инструкция. Внимательно прочитайте и соблюдайте все ее требования в процессе монтажных работ.

Этап 1. Подготовка

Подготовка к монтажу калитки заключается в нарезке профилей. Действуйте по следующей схеме.

Этап 2. Вырезание проема

Общая схема монтажа калитки выглядит так.

Изображение № 5: схема монтажа калитки, особенности размещения

Действуйте следующим образом.

Этап 3. Сборка и установка калитки

Подробная инструкция по встраиванию калитки в секционные ворота.

Установите стальной Ц-профиль в камеру нижнего несущего профиля по всей длине. Закрепите Ц-профиль заклепками. Шаг - не более 500 мм.

Изображение № 8: установка стального Ц-профиля в камеру нижнего несущего профиля
Зафиксируйте нижний несущий алюминиевый профиль к сэндвич-панели. Для этого просверлите отверстия (диаметр - 4,2 мм) с шагом не более 500 мм и заклепайте конструкцию.
Поместите стальной Ц-профиль в верхний усилитель. С его обратной стороны установите ригель. Схема сборки верхнего и нижнего профилей выглядит так.

Изображение № 9: сборка и установка верхнего и нижнего профилей
Если боковые опоры одинарные, то m и n равны 75 мм, а если двойные - 150 мм.
Разместите собранную конструкцию на фрагментах верхней панели калитки. Для фиксации просверлите отверстия (диаметр - 13,2 мм) и прикрутите саморезы. Не забудьте одеть пластиковые заглушки.

Изображение № 10: крепление верхнего профиля калитки
На боковые стороны верхнего усилителя установите крышки. Для фиксации используйте саморезы или заклепки.

Изображение № 11: установка заглушек на верхний усилитель
Переверните верхнюю панель. Симметрично относительно центра калитки вставьте в паз ригеля усилитель карниза. Прикрутите деталь саморезами.

Изображение № 12: монтаж усилителя карниза
Установите малый карниз в пазы. На боковые стороны оденьте крышки и зафиксируйте их при помощи саморезов или заклепок.

Изображение № 13: монтаж малого карниза
Прикрепите карниз к краям сэндвич-панелей заклепками.

Изображение № 14: фиксация карниза

Поставьте ворота на стапель для монтажа калитки. Выровняйте полотно по торцевым крышкам. Добейтесь плотного прилегания панелей друг к другу при помощи прижима.

Вырежьте алюминиевый профиль порога. Для расчета длины отнимите от ширины проема ширину боковых профилей. Вставьте порог в паз несущего профиля.

Изображение № 15: монтаж профиля порога

Нарежьте боковые Ц-профили, ориентируясь по серединам стыков между панелями. Установите детали. Не забывайте оставлять зазоры.

Изображение № 16: монтаж боковых Ц-профилей
Выровняйте левую и правую стороны по рейке. После этого зафиксируйте профили с внешней стороны полотна заклепками.

Нарежьте длинную заготовку на петли и просверлите в них отверстия (диаметр - 4,2 мм). Зафиксируйте нижний крепежный элемент с учетом бокового зазора (2 мм).

ОБРАТИТЕ ВНИМАНИЕ! Для панелей калиток нужны петли с четырьмя зубьями, а для секций ворот - с пятью.

Изображение № 17: петли для калитки секционных ворот

Нижние и верхние крепежные элементы устанавливают с 10-миллиметровыми зазорами. Остальные фиксируют вплотную.

Изображение № 18: особенности установки петель

Укоротите нижнюю сэндвич-панель калитки на 5 см. Прикрепите к сегменту Ц- и П-профили. Установите панель в проем калитки. Не забудьте оставить 10-миллиметровый зазор.

Изображение № 19: установка нижней сэндвич-панели калитки
Прикрепите Ц- и П-профили к средним панелям. Поместите их в проем калитки.

Изображение № 20: монтаж средних секций
Отрежьте от верхней сэндвич-панели полосу шириной 130 мм. Подготовьте П- и Ц-профили. Разместите на расстоянии 52 мм от края панели закладной элемент для монтажа доводчика. Просверлите 4 отверстия для его крепления. Вставьте закладной элемент в панель и зафиксируйте профили. Установите секцию в проем.

Изображение № 21: монтаж верхней сэндвич-панели калитки
Выровняйте профили по линейке и зафиксируйте их заклепками. Снимите все сегменты калитки, кроме нижнего. Прикрепите его к петле при помощи заклепок. Поочередно установите и зафиксируйте остальные секции.

Изображение № 22: крепление панелей калитки к петлям
Разметьте и просверлите отверстия под промежуточные петли. Установите соединительные элементы.

Изображение № 23: монтаж соединительных петель

Калитка готова. После проверки работоспособности конструкции приступайте к установке доводчика, замка и другой фурнитуры.

Самому сделать калитку в воротах гаража или довериться профи

Как видите, сделать калитку в воротах гаража секционного типа - очень сложная задача, с которой справится далеко не каждый умелец. Если не уверены в своих силах, обратитесь к профессионалам. Так вы получите качественно установленную калитку и гарантию на выполненную работу.

После реконструкции гаражные ворота должны отвечать таким требованиям:

Коробка должна быть надежно закреплена в проеме. Как правило, строители сдают объект с воротами, которые приварены к нескольким металлическим закладным. Это крепление необходимо дополнить несколькими анкерами.
Петли должны выдерживать высокую нагрузку, так как после утепления и установки дополнительной дверцы вес створок увеличится.
Поскольку петли обычно навариваются внакладку с наружной стороны конструкции, необходимо приварить к торцам штыри с фиксацией при закрывании в отверстиях в коробке. Эта мера предотвратит возможность вскрытия дверей путем срезания петель.

Штыри в металлической двери

Гаражные ворота необходимо гидроизолировать пленкой и утеплить, установить нащельники.
На улице необходимо смонтировать фиксаторы для удерживания створок ворот в открытом положении. При внезапных порывах ветра ворота могут захлопнуться и повредить выезжающую из гаража машину.

Конструкция самодельного фиксатора

Калитку в гаражных воротах делают такой высоты, чтобы хозяину не пришлось нагибаться при входе и случайно не травмироваться.
Выбирать место положения дверцы необходимо так, чтобы можно было войти в гараж даже тогда, когда автомобиль стоит плотно к входу. Таким образом, традиционное расположение проема для калитки ближе к центру проема ворот не оправдано. Калиточный проем лучше делать ближе к петлевой стороне одной из створок. При таком расположении всегда будет удобно найти выключатель света на стене у входа, и проход не будет затруднен близко стоящей машиной.

Дверца расположена ближе к петлевой стороне

Технология изготовления

На первый взгляд, врезать дверцу в створку гаражных ворот своими руками не просто. На самом деле, есть простой способ, как сделать в воротах калитку, который можно использовать и при изготовлении ворот с нуля.

Инструмент и материалы

Для начала необходимо подготовить рабочее место и инструменты:

Инверторный сварочный аппарат. Работать необходимо в маске и защитных рукавицах. В зависимости от толщины металла (обычно 2 мм), покупают электроды соответствующего диаметра.

Сварочный аппарат

Большая углошлифовальная машина под круг диаметром 150 или 180 мм, набор отрезных кругов.

Отрезные круги

Дрель со сверлами.
В зависимости от того, из какого профиля выполнены горизонтальные или вертикальные ребра жесткости створки ворот, необходимо подготовить уголок или трубу с квадратным сечением. Из них будет вариться каркас коробки и калиточная рамка. Учитывая то, что имеющиеся ребра жесткости будут использоваться повторно, подсчитывают количество деталей, которые нужно докупить. Конструктивно коробка своими руками будет состоять из двух длинных горизонтальных профилей, длина которых равна длине створки гаражных ворот, и двух вертикальных стоек, расположенных между горизонтальными ребрами. Их высота равна высоте дверцы. Створка варится из 4-х заготовок, торцы которых подрезаны под 45 градусов.

Ребра жесткости из трубы

Метровая металлическая линейка, рулетка, угольник, мелок.
Воротные петли. Если петли продают без крепежных пластин, то их необходимо будет вырезать из листового металла и приварить к петлям самостоятельно.

Петли с приваренными пластинами и без них

Ручной слесарный инструмент: молоток, металлическая щетка, зубило, струбцины (минимум 2 шт.), керн, крупный напильник.

Работать можно во дворе перед гаражом, положив предварительно на грунт и выровняв по уровню толстые бруски. Сняв нужную половинку гаражных ворот, ее укладывают на бруски тыльной стороной вверх.

Изготовление калитки

Суть данного метода в том, что не нужно снимать обшивочный лист металла со створки ворот. Калитка своими руками монтируется с обратной стороны, и в конце лист обшивки просто разрезается по периметру дверцы с лицевой стороны.

Листовой металл приварен точечной сваркой

Первым делом необходимо демонтировать внутренние ребра жесткости со створки. Как привило, они приварены точечной сваркой к обшивочному листу. Эту сварку необходимо срезать болгаркой. Дальше работают зубилом и молотком. Обычно эта работа не занимает много времени.
Счистить ржавчину и старую краску.
Затем необходимо изготовить каркас калитки для гаража. Для этого отмеряют два длинных и два коротких куска уголка по ширине и высоте дверцы. Торцы заготовок подрезают под углом 45 градусов. Если используется уголок, заготовки отрезают так, чтобы их полка располагалась внутри контура створки. Заготовки выкладывают на ровной поверхности в виде прямоугольника, при необходимости подрезают углы для обеспечения минимального зазора. Стыки прихватывают точечно, промеряют диагонали прямоугольника, и, если все в порядке, выполняют сплошную сварку.

Сборка конструкции

Затем по высоте дверцы в створке ворот приваривают горизонтальный профиль. Если используются уголки, то их нужно приваривать полкой наружу относительно калиточного проема.

Важно! Можно устанавливать несущими не горизонтальные, а вертикальные профили.

На следующем этапе необходимо приготовить прокладки. Для этого используют либо тонкие щепки толщиной 4 мм, либо кусочки пластика. Затем в нужном месте при помощи струбцин через подкладки к горизонтальной перемычке прикручивают каркас створки. Теперь можно приварить нижнюю перемычку, а потом и две боковые.

Сборка каркаса из труб, отрезанных под прямым углом

Теперь рамка калиточной створки прокладывается прокладками по всему периметру и по внутреннему периметру приваривается к обшивочному листу. Точно так же полностью проваривается каркас коробки, только уже по наружному контуру.
Затем необходимо перенести контрольные отметки на лицевую сторону створки ворот. Для этого ее поднимают, ставят в вертикальное положение, берут дрель с длинным тонким сверлом по металлу и по углам внутреннего периметра калиточной коробки сверлят 4 сквозные отверстия.
Получив на лицевой стороне контрольные точки, выполняют разметку. По петлевой стороне мелком проводят линию прямо по полученным отверстиям, а по остальным трем добавляют по 1-1,5 см.

Проверка точности позиционирования деталей

На следующем этапе необходимо прорезать обшивочный металл по петлевой линии, остальные пока не трогаем. Необходимо приварить петли. Можно положить створку снова в горизонтальное положение, приложить на разрез петли, выровнять при помощи длинной рейки их соосность и прихватить. При этом цилиндр должен располагаться строго по центру разреза.

Ворота изнутри

Теперь остается навесить ворота на место и болгаркой прорезать оставшиеся 3 стороны по разметке с припуском. Калитка своими руками готова.

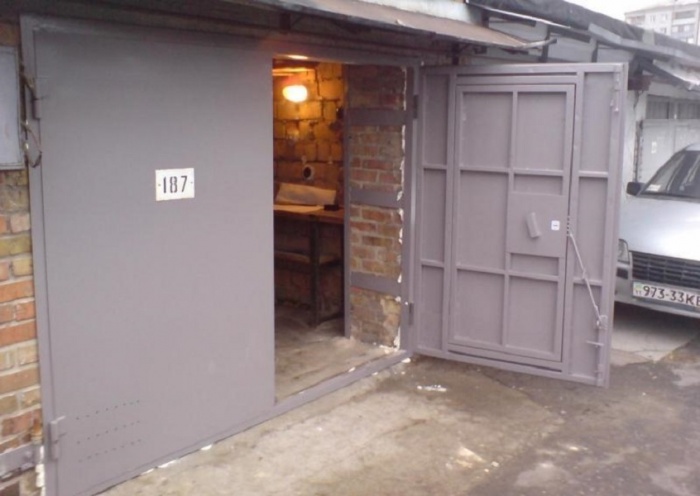

Готовая калитка

Теперь необходимо полностью проварить петли, установить замок (лучше всего ригельный обратной тяги), установить боковые штыри против срезания петель, почистить, покрыть краской и утеплить ворота.

Видео с похожей технологией изготовления калитки:

Это способ позволяет быстро и аккуратно изготовить калитку гаражных ворот.

Створки ворот

Створки с ребрами жесткости

Потребуется 4 отрезка металлического уголка для вертикальных сторон каркаса, длина каждого на 10 мм меньше, чем размер рамы, и 4 отрезка для горизонтали, их размер равняется половине длины проема, из которой также вычитают 10 мм. Раскладываются заготовки для створок так же, как предыдущий каркас, выверяется геометрия отрезков и они свариваются. Если есть возможность, каркасы размещают в периметре готовой рамы, это позволяет контролировать углы между деталями. Необходимые зазоры для свободного движения створок оставляют при помощи вкладышей толщиной 5‒7 мм. Все части свариваются. Для придания прочности к каркасу приваривают дополнительный горизонтальный или диагональный отрезок.

Полотна створок вырезаются нужного размера из металлического листа. Для надежной защиты помещения он не должен быть тоньше 2‒3 мм. Одна из частей, обычно правая, выполняется на 20 мм больше, чтобы ворота запирались внахлест. Чтобы зафиксировать лист, его точечно приваривают по углам и середине. Основательную сварку начинают с нижней части конструкции. Предварительную сварку, выполненную в углах, срезают.

Виды калиток

Практичность встроенной калиточной дверцы в одну из плоскостей ворот бесспорна. Нет необходимости при каждом пешеходном входе/выходе громыхать замком или засовом, тратить время на то, чтобы распахнуть или закрыть металлические тяжёлые створы.

Пример встроенной калитки из профнастила

К тому же явная экономия пространства, особенно если его приходится выкраивать при обустройстве гаража или дачи. А обязательный порожек перед ней предотвращает скопление снега, препятствующего её открытию.

Примыкающая калитка также имеет немало достоинств. Обычно её устанавливают без порога, создающего неудобства при выходе на улицу с детской коляской или велосипедом. Отсутствует препятствие для малышей, которые, преодолевая его, легко могут получить травмы. Однако после снежной ночи её открыть можно после соответствующей расчистки территории.

Вид калиток определяет не каркас, а тот материал, которым он заполнен. В связи с этим они бывают:

деревянные;
из профнастила;
металлические;
из кованого металла.

На калиточные дверцы, независимо от того встроенные или примыкающие, всегда тратится тот же материал, из которого сделаны ворота.

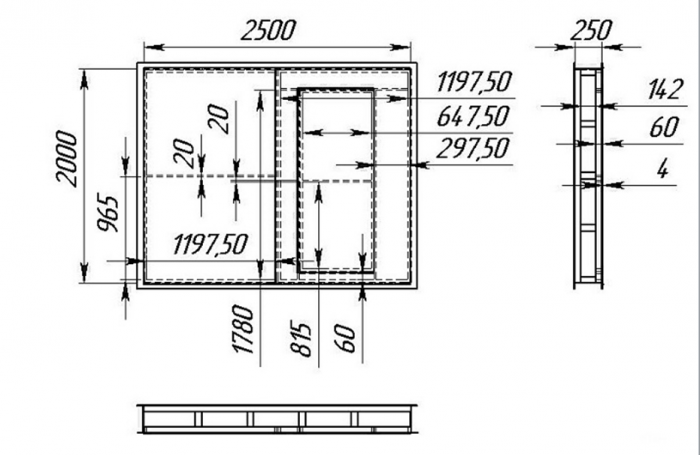

Чертеж с размерами ворот и встроенной калитки

Иначе вся конструкция будет выглядеть непривлекательно, даже нелепо. Поэтому приобретая деревянные доски или листы профнастила, надо учитывать размеры будущей примыкающей калитки.

Деревянная калитка

Издавна забор или вход на усадьбу обустраивали штакетником – неширокими деревянными планками, прибитыми гвоздями к поперечной перекладине. Какой-либо дополнительный каркас для укрепления входной конструкции не требовался. Соорудить её очень просто, а домашнему умельцу не понадобятся профессиональные навыки плотника. Правда, от частого использования такие ворота в скором времени перекашивались, требовали ремонта или замены.

Чтобы укрепить деревянные входные сооружения, придумали каркас из металла для крепления обшивочного материала. Такие ворота служат дольше, но древесина даже при самом тщательном уходе подвергается воздействию насекомых, атмосферных осадков, температурных перепадов.

Конструкция деревянных ворот и встроенной калитки

Она изнашивается значительно быстрее, чем металлические детали. Чтобы сделать своими руками деревянную калитку рядом с воротами, не потребуется много времени, если она проектировалась в заборе ещё до его возведения. Стоить хозяину будет совсем недорого, даже если использовать доски высокого качества. Здесь не обойтись без

дверных навесов;
ручки, защёлки;
саморезов;
антисептического раствора для обработки древесины;
грунтовки по дереву, лака;
бетонного раствора.

Общий порядок установки своими руками предельно прост. Доски, которые заранее обработаны антисептиком, на ровной горизонтальной поверхности выкладывают в виде будущей дверцы.

Схема с размерами для изготовления встроенной калитки из дерева

К верхнему и нижнему краю прибивают две поперечные перекладины и одну диагональную. Затем устанавливают заранее приготовленные опорные столбы с боковинами.

Расстояние между опорами равняется ширине калитки плюс 2–3 см. Глубина их погружения определяется уровнем промерзания грунта. Они должны стоять на непромерзающей земле. Затем навешивают створку, покрывают её грунтовкой по дереву, лаком. Дверную ручку и защёлку можно прикреплять в последнюю очередь. При аккуратном использовании такая конструкция прослужит 10 лет.
Если же ворота сделаны из полотна плотно примыкающих досок, а их укрепляет металлический каркас, то калиточная дверца должна быть выполнена в таком же стиле.

Калитка из металлического штакетника и профлиста

Позже появился металлический штакетник, который укрепил распашные оградительные сооружения, придал им совершенно новый вид. Этот материал по сравнению с деревом удлиняет срок эксплуатации калиточной дверцы в три раза. Однако текущий уход обязателен, а в первую очередь покраска и ремонт.

Металлический штакетник, обработанный полимерным составом, может иметь самые разнообразные оттенки. У него большие дизайнерские возможности создания цветовой гармонии в ансамбле с кровельной черепицей и кирпичными стенами дачи или частного городского дома.

Распашные ворота, оборудованные стальным штакетником, очень прочные. Стоимость их гораздо ниже, чем кирпичных или каменных. Металлический каркас покрывают штакетником с некоторым просветом, поэтому в отличие от глухих перекрытий он создает меньшую парусность при напоре сильного ветра.

Пример встроенной калитки из профлиста

Это очень важно для дачи, которая не может быть защищена рядом стоящими высокими зданиями. А последовательность монтажа такая же, как при установке калиток из дерева. Используются обычные крепёжные материалы и инструменты.

Профнастил также обладает множеством достоинств. Это современный стройматериал из гофрированного стального листа, произведённый способом холодного проката. Он подвергается оцинковке, а для защиты от неблагоприятных атмосферных воздействий его покрывают специальным полимерным слоем. Для установки ворот и калиток следует использовать профлист с двусторонним покрытием. Несмотря на металлический каркас, они будут одинаково привлекательными как со двора, так и с улицы.

Профлист лёгок, поэтому монтаж сооружений в заборе из распашных дверей можно выполнить своими руками, не привлекая сложной строительной техники.

Чертеж с размерами каркаса металлической калитки

При монтаже не обойтись без следующих электроинструментов:

сварочного аппарата;
болгарки;
шуруповёрта.

Установка опорных столбов производится по тем же правилам, как при сооружении калитки из дерева или стального штакетника. Если же распашные створы уже установлены, то можно в одну из них вмонтировать врезную калитку. Притом всё это можно сделать своими руками.

Калитка из кованого металла

Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

Оригинальный дизайн ворот и калитки из кованого металла

Самый надёжный вариант – это установить столбики из профильной трубы или другого материала, к которым будут крепиться завесы, и обложить их кирпичной кладкой. Предварительно металл обрабатывают, удаляя зачистным кругом болгарки пятна коррозии. Затем промывают бензином, чтобы удалить следы технических масел.

Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.

Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

Вариант конструкции и схема ворот со встроенной калитки

В таком случае для укладки ленты фундамента своими руками потребуется время, соответствующий строительный материал и неукоснительное выполнение технологии укладки. Тогда по окончании всех этих работ не придётся после зимы переделывать покосившиеся, просевшие распашные створы и калитку. Самая простая калитка из металла – это рамный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Всего лишь её покрывают битумным лаком.

Однако такие металлические конструкции встречаются не так часто и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

Вариант оформления встроенной кованой калитки

Они побудили возобновление древнего ремесла и возникновение новых современных технологий, имитирующих элементы ковки. Такие дверцы с декоративной обрешёткой долговечны, обладают очень высоким качеством. Они дорого стоят, но это достаточно надёжное вложение денег, которое пригодится не одному поколению владельцев.

Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.

Пока они не закреплены, их можно перекладывать в поиске самого привлекательного варианта. Найдя его, элементы декора закрепляют, а сварочные швы обрабатывают зачистным кругом болгарки. Замок, защёлку или засов можно прикрепить к дверце, когда она уже будет подвешена к несущей опоре конструкции. После зачистки её покрывают грунтовкой и краской.

Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.

Монтаж встроенной калитки

Если распашные створы уже установлены без встроенной калиточной дверцы, то её можно вмонтировать своими руками. Правда, вставить её в кованое сооружение не получится без нарушения его целостности и красоты. Проще всего её можно врезать в обшивку из дерева или профнастила. При этом не понадобиться установка дополнительных несущих опор. А общий внешний вид конструкции не пострадает.

Для такой операции понадобятся дополнительные руки, чтобы снять одну из половинок ворот и уложить на ровную поверхность.
Иначе после окончания монтажа вся конструкция может оказаться перекошенной. Далее предстоит полная переделка створки. Её начинают с демонтажа обшивки.

После чего приступают к монтажу коробки, внутрь которой должен свободно входить заранее приготовленный и обшитый каркас калиточной дверцы. Ширина её примерно 80 см, а высота определена размером большой створки, в которую она вставляется.

Саморезами или другими крепёжными средствами к верхней и нижней перемычке ворот крепятся стойки. В зависимости от того, с какой стороны к ним будут приварены навесные петли, встроенная дверца будет открываться внутрь или наружу.

Встроенная калитка из профлиста открывающаяся во внутрь

Предпочтительно все узлы крепить лёгкими сварочными прихватками. Болгаркой их легко удалить, если придётся что-то подгонять и переделывать. Последний этап – это возвращение демонтированной площади распашной конструкции её прежнего вида.

Гаражные ворота с калиткой

Перед составлением чертежа необходимо определить оптимальные размеры гаражных ворот. Основные параметры выбирают с учетом следующих требований:

Минимальная ширина проема отталкивается от размеров авто и превышает их на 0,3 м с каждой стороны. Большая величина способствует удобному въезду, меньшая создает риск порчи машины.
Ширина проема ограничивается габаритами гаража. От ворот до стены, перпендикулярной въезду, должен оставаться промежуток не менее 0,8 м.
Для легкового авто достаточно высоты гаражных ворот в пределах 2,0-2,2 м. Владельцам микроавтобусов стоит позаботиться о более высоком проеме, порядка 2,5 м.

Приступая к созданию чертежа, учитывайте, что створки гаражных ворот меньше внутренних габаритов рамы. Небольшой зазор способствует удобному открытию конструкции.

Чертеж можно создать самостоятельно с нуля или воспользоваться готовой схемой, изменив отдельные параметры в соответствии с собственными замерами.

Совет! Для работы удобно иметь несколько эскизов, описывающих отдельные элементы гаражных ворот.

Создание чертежа начинают с прорисовки рамы. Она может состоять из двух одинаковых элементов – внешней и внутренней части, которые соединены между собой перемычками. Еще один вариант представлен на фото, когда одиночная рама оснащена специальными крепежами для монтажа.

Затем приступают к прорисовке каркаса для створок. Данные чертежа учитывают все нюансы, от места расположения калитки и балок усиления, до точки монтажа петель, замков и ручек. Пример грамотного чертежа приведен ниже:

Не забудьте о зазорах между каркасом створок и рамой гаражных ворот, эти миллиметры играют очень важную роль в процессе эксплуатации металлической конструкции.

На основе имеющегося чертежа делают расчет потребности в материалах. Наиболее подходящим считается следующий набор:

рама гаражных ворот формируется из стального уголка толщиной 65 мм;
каркас для створок обладает меньшей мощностью, для него подойдет металлический уголок сечением 50 мм или профильная труба аналогичных параметров;
обшивать конструкцию гаражных ворот с калиткой принято листовой сталью, минимальная толщина начинается с 2 мм.

Чем толще берется материал, тем большей прочностью характеризуются гаражные ворота, но и вес их растет пропорционально. Говорить о надежной конструкции можно, когда толщина стали превышает 3 мм. Если гараж не предназначен для стоянки дорогого авто, а служит лишь для хозяйственных целей, в качестве обшивки ворот можно использовать легкий профнастил.

Нюансы крепления и меры защиты

Суммируя вес всех элементов гаражной конструкции с калиткой, следует понимать, что результат получится внушительный. Поэтому следует позаботиться о беспрепятственном открытии ворот. Монтаж конструкции идет на шарниры, облегчить их движение способны подшипники.

Расположение петель также имеет значение. Внешнее крепление не отличается надежностью, гораздо практичней поставить петли изнутри. Если шарниры находятся снаружи, необходимо продумать дополнительные меры защиты, чтобы гаражные ворота не упали при попытке срезать петли.

Важным моментом обустройства калитки для гаража своими руками является подбор замков. По своим конструктивным особенностям и способу установки запорная система бывает:

встроенной (врезанной);
навесной;
накладной;
раздвижной.

Важно! Внимание заслуживает не только замок, но и способ крепления к гаражным воротам. По правилам безопасности, точки фиксации изнутри не должны быть видны снаружи.

Актуальным вариантом считаются накладной или врезной защитный механизм. Поэтому, если ворота с калиткой оснащены навесным экземпляром, его лучше заменить усовершенствованной моделью.

Модернизация готовых гаражных ворот

Являясь владельцем гаража, где ворота не оснащены калиткой, менять их на новую конструкцию совсем не обязательно. Недочет вполне реально исправить. Основные шаги процесса по обустройству готовых гаражных ворот калиткой:

Обшивка демонтируется. Для этого болгаркой срезаются сварочные прихватки, при необходимости швы удаляются молотком и зубилом.
Готовится коробка для калитки из металлического уголка.
На обшивке вырезается проем согласно чертежу.
Каркас калитки соединяется с вырезанной обшивкой гаражных ворот.
Оставшийся элемент стальной обшивки крепится на коробку створки.
На створку и калитку навариваются петли, после чего калитка устанавливается на гаражные ворота.
Можно переходить к монтажу запорных механизмов.

Сделанный проем значительно упростит задачу попадания внутрь гаража без необходимости пользования машиной. Это особенно удобно, если помещение используется в качестве мастерской или хранения бытовых предметов.

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

Стоимость конструкции дешевле, чем у всех других моделей.
Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
Можно установить в ограниченном пространстве.
Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

необычный внешний вид,
удобство открытия и закрытия,
не занимают в открытом состоянии много места,
секции по отдельности можно менять, ремонтировать,
невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

высокая надежность,
в открытом виде ворота не занимают никакого места,
поддаются утеплению,
поддаются автоматизации.

требуется высокая точность установки,
ворота остаются в проеме, уменьшая его высоту на 20-30 см,
не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

универсальность в плане размеров проема,
экономия свободного места при открытии,
неплохая устойчивость к деформациям и механическим нагрузкам,
полная автоматизация,
презентабельный внешний вид,
высокие тепло- и звукоизоляционные качества,
долгосрочная эксплуатация.

высокая цена,
требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

компактность,
приемлемая цена,
простота монтажа,
долгосрочная служба,
презентабельный внешний вид,
возможность автоматизации.

практически нулевая взломостойкость,
нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

функциональность е зависит от сугробов,
не занимает места при открытии,
высокая взломостойкость,
возможность провести автоматизацию.

быстрый износ роликов,
ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Откатные ворота

Технология изготовления распашных гаражных ворот своими руками

Итак, распашные ворота для гаража собой представляют две створки (чаще одинаковые по ширине), которые навешиваются на П-образный короб посредству петель. Поэтому когда ставиться задача – изготовить ворота этого типа, то решается несколько вопросов:

изготовление створок,
изготовление короба (рамы),
монтаж последнего,
установка створок на раму.

Перед тем как начинать изготовления распашных ворот, нужно определиться с их размерами.

Размеры гаражных распашных ворот

Строгих требований относительно размеров не существует. Главное – чтобы автомобиль мог свободно въехать в гараж, не задев собой ворота. А это позволяет сделать любой проем, ширина и высота которого больше габаритов машины с каждой стороны на 30 см. Но это неудобно особенно для начинающих водителей.

высота для легковых автомобилей – 2,0-2,2 м, для микроавтобусов – 2,5 м;
ширина оптимальная 2,5-3 м, максимальная – 5 м.

Стандартные размеры распашных ворот

Подготовка к изготовлению ворот

Требуемые инструменты:

сварочный аппарат и электроды;
болгарка с отрезным и шлифовальным диском;
рулетка, линейка и маркер (мел);
уровень и уголок.

Требуемые материалы. Внешняя сторона ворот – это листовой стальной лист толщиною 3-4 мм или профнастил толщиною не менее 1,2 мм. Если в конструкции будет использоваться первый материал, тогда весь процесс соединений проводится электросваркой. Если второй, то крепление профнастила к каркасу можно проводить саморезами по металлу.

В качестве материала для сборки каркаса можно использовать или уголок 63х63 мм, или профилированную трубу 40х40 мм толщиною 2-3 мм. Второй вариант дешевле и проще в применении.

Чертеж распашных ворот для гаража из профильной трубы

И последний элемент – петли, которые изготавливаются из стального прутка диаметром минимум 25 мм. Петель должно быть минимум четыре по две на каждую створку.

Теперь, что касается П-образного короба. Состоит он из двух стоек и поперечины (перекладины). Первые можно изготовить из уголка 63х63 или трубы круглого сечения диаметром 80-100 мм, или профилированной трубы сечением не меньше 80х60 мм. Перекладина из тех же материалов. Если запланировано строительство двухэтажного гаража, то в качестве перекладины лучше использовать швеллер №12.

Сборочный чертеж ворот

Изготовление рам для створок

Первый этап – нарезка восьми отрезков материала, приготовленного для сборки рам. Четыре из них должны равняться высоте ворот минус 1-2 см, четыре ширине створок, то есть, половине ширины воротной конструкции минус 2-3 см. К примеру, если общая ширина ворот равна 3 м, значит, необходимо нарезать четыре элемента по 1,48 м.

Выставление рамы на блоках в горизонтальной плоскости

Важный момент – сборка рам должна проводиться на горизонтальной плоскости. Необязательно, чтобы это была ровная площадка, подойдут любого типа подставки, верхние торцы которых выставляются в одной горизонтальной плоскости. Для этого можно использовать кирпичи или блоки. Их устанавливают в углах прямоугольника, длина которого равна высоте створки, ширина ширине секции ворот. На них укладываются соответственно нарезанные отрезки, а затем уровнем проверяются – лежат ли они по горизонту. Отклонения выравниваются подкладкой под блоки тонких дощечек, камешков или листового металла.

Уложенные отрезки фиксируются друг с другом точечной сваркой с точным выставлением соседних элементов между собой под 90°. Для этого используется строительный уголок. Это важный момент, определяющий точные габариты будущей воротной конструкции, которая точно впишется в короб без перекосов и больших зазоров.

Схема ребер жесткости

Две рамы сформированы, теперь необходимо увеличить жесткость конструкции путем установки дополнительных элементов: горизонтальных или вертикальных Если ворота большие, то применяют и те, и другие. Иногда дополняют их косыми элементами. В качестве материала используют уголок или профильную трубу меньшего размера. К примеру, если рамы собирались из трубы 40х40 мм, то для усиления можно использовать 40х20 мм. Дополнительные элементы равномерно распределяются относительно друг друга.

После сборки рам надо проварить стыки с двух сторон и отшлифовать их от окалин и подтеков металла.

Жесткость конструкции рам определяют дополнительные элементы, установленные вертикально и горизонтально

Соединение рамы и стального листа

Из листа железа для каждой створки надо вырезать прямоугольный отрезок. К их размерам есть определенные требования:

длина отрезков должна быть больше высоты проема ворот на 3-4 см;
один из прямоугольников по ширине должен быть на 2 см меньше ширины каркаса, а второй больше на этот же размер.

К примеру, если ширина створок – 1,5 м, высота – 2,5 м, то один лист будет размером 1,52х2,54, другой 1,48х2,54 мм.

Теперь по высоте два листа укладываются на рамы так, чтобы их края выступали за пределы каркасной конструкции на 2 см с каждой стороны. Выступы листов будут закрывать зазор между створками и коробом. Что касается ширины, то со стороны петель листы укладываются вровень с профильной трубой. В одной створке лист будут выступать с противоположной стороны на 2 см, в другой, наоборот, его край будет не доходить до края рамы. Это делается для того, чтобы при закрытии ворот выступающий лист закрывал зазор между створками.

Внимание! Листы к раме привариваются точечно от края к центру. После чего производится проварка небольшими отрезками в пределах 3-4 см с шагом 10-15 см.

Крепление листа к раме производится короткими швами

Сборка короба распашных ворот

Размеры короба определяются размерами проема. При этом к длине опорных стоек прибавляется по полметра, которыми конструкция будет утоплена в подготовленные ямы с последующим бетонированием.

Сборка короба производится по идентичной технологии, что и рамы створок, с установкой на кирпичи или блоки. Размеры короба по внутреннему контуру по ширине чуть больше общей ширины створок. Разница составляет 2-3 см. По высоте разница может быть значительной – до 5-6 см. Хотя оптимально – 3-4 см.

Короб для распашных ворот

Монтаж петель

Для этого створки укладываются на П-образный короб с точным расположением в плоскости с формированием зазоров между всеми элементами. Петли в собранном виде прикладываются по месту их требуемого расположения и привариваются: нижние их части к стойкам короба, верхние к раме створок.

Для усиления крепежа можно дополнительно приварить к петлям металлические полоски или арматуру.

Правильная и качественная сварка петлей

Монтаж распашных ворот

В идеале воротный короб надо монтировать в процессе сооружения гаража, когда стены на половину уже подняты из кирпича или блоков. Но в независимости от этого монтаж проводится по одной и той же технологии.

Выкапываются ямы под стойки глубиною 0,5 м.
К нижним краям стоек привариваются одна или две поперечины из арматуры или уголка длиною 10-20 см, назначение которых – выполнять функции удерживающих в бетоне элементов.

Подготовка стойки перед бетонированием ямы

Снизу опор приваривают металлические пластины в виде пятака для упора на грунт.
Полметровые концы стоек обрабатывают гидроизоляционным составом, к примеру, горячим битумом или закрывают рубероидом.
Производится установка короба в ямы с точным выставлением в проеме, для чего используется строительный уровень.
Стойки приваривают к закладным деталям, которые устанавливаются в процессе кладки стены. В качестве закладных часто используют арматуру диаметром 12-16 мм, длиною по 50 см. Шаг укладки – через каждые 6-8 рядов.
Производится замес бетона из расчета цемент-песок-щебень в соотношении 1:2:2, если марка цемента М400.
Заливка бетона в ямы с трамбовкой. Это делается не только для того, чтобы уплотнить бетонный раствор, но и для того чтобы выдавить из него воздух, попавший туда в процессе замеса. Воздушные поры – это снижение прочности бетона.
Навешивать створки на короб можно после того, как бетон схватится и просохнет.

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

Калитка сварная для гаражных ворот

Варианты готовых распашных ворот

Видео — как сделать гаражные ворота своими руками

Заключение

При кажущейся простоте сборочного процесса, необходимо отметить, что изготовление распашных гаражных ворот требует от производителя работ внимания, умение точно провести все замеры и расчеты. При этом нельзя выпускать из рук измерительные инструменты. Небольшое отклонение по форме или размерам может привести к тому, что створки просто не поместятся в раму. Придется производить подгонку по месту, что скажется на ровности элементов.

Подробная информация про

Эксплуатация гаража не ограничивается стоянкой машины. Частые визиты могут быть связаны с наличием подвала или мастерской. Каждый раз открывать полностью тяжелую конструкцию весьма неудобно. Гораздо практичней установить гаражные ворота с калиткой. Об особенностях проектирования и возможности переделать уже имеющиеся ворота пойдет речь далее.

Особенности ворот с калиткой

По достоинству оценить преимущества ворот с калиткой можно в любое время, когда нет необходимости пользоваться машиной. Особенно актуальна конструкция в зимний период. Тому есть две причины:

Не придется расчищать заносы из снега перед металлическими воротами.
Открывать при минусовых температурах навесной гаражный замок бывает сложно. На калитке обычно стоит встраиваемый замок, и справиться с ним гораздо легче.

Калитка в створке гаражных ворот заметно снижает жесткость конструкции, поэтому установка дополнительного усиления обязательна. Для этого чертеж гаражных ворот нуждается в усовершенствовании, в нем необходимо предусмотреть наличие вертикальных и горизонтальных балок. Оптимально, когда элементы усиления совпадают размерами с воротами.

Очередной важный момент при создании или модернизации схемы металлических ворот - наличие балок с обеих сторон калитки, как со стороны замка, так и со стороны петель. Не стоит снижать бдительность и на этапе оборудования калитки замком. По своей надежности он не должен уступать уровню замков для гаражных ворот.

Замечание! Оборудование калитки неразрывно связано с установкой дополнительных элементов конструкции. Соответственно, это влечет увеличение общего веса. Поэтому, чтобы облегчить процесс открытия и закрытия, стоит заранее продумать, какие петли подойдут оптимально.

Интересный пример гаража с калиткой фото далее:

Разнообразие конструкций

Моделей ворот с калиткой несколько. Изучив возможные способы обустройства, определиться с подходящей гаражной конструкцией будет легче. Существует три варианта расположения калитки в створке:

Традиционно дополнительный вход оборудуют по принципу, когда запирание калитки проходит в зоне стыка гаражных створок.
Практичностью обладает модель, в которой калитку вырезают посередине створки. Среди преимуществ - меньше всего страдает жесткость конструкции гаражных ворот, а закрывать ее становится наоборот легче.
Лишь изредка можно встретить металлические гаражные ворота, на которых калитка расположена в районе петель. Когда требуется открыть створку, дополнительная дверь в гараж должна находиться в закрытом состоянии.

Помимо места на створке, различается и направление открытия. Классический вариант предполагает открытие наружу. Но если гараж свободный, можно сконструировать калитку с открытием внутрь.

Еще одно поле для творческого подхода - установка замков. Иногда по гаражным воротам сложно понять, каким образом они закрываются. Секрет прост - металлическая конструкция оснащена автоматическими замками с дистанционным управлением.

Внимание! Подобная система защиты предусматривает контроль над состоянием заряда, иначе гаражные ворота просто не смогут открыться.

Как видите, приступая к созданию чертежа, есть над чем поразмыслить:

расположение калитки;
направление открытия;
наличие балок, усиливающих жесткость;
какие врезать замки;
система маскировки;
запасные варианты вскрытия;
надежность петель, способных выдержать значительный вес гаражных ворот.

Замеры и создание чертежа

Минимальная ширина проема отталкивается от размеров авто и превышает их на 0,3 м с каждой стороны. Большая величина способствует удобному въезду, меньшая создает риск порчи машины.
Ширина проема ограничивается габаритами гаража. От ворот до стены, перпендикулярной въезду, должен оставаться промежуток не менее 0,8 м.
Для легкового авто достаточно высоты гаражных ворот в пределах 2,0-2,2 м. Владельцам микроавтобусов стоит позаботиться о более высоком проеме, порядка 2,5 м.

Совет! Для работы удобно иметь несколько эскизов, описывающих отдельные элементы гаражных ворот.

Создание чертежа начинают с прорисовки рамы. Она может состоять из двух одинаковых элементов - внешней и внутренней части, которые соединены между собой перемычками. Еще один вариант представлен на фото, когда одиночная рама оснащена специальными крепежами для монтажа.

рама гаражных ворот формируется из стального уголка толщиной 65 мм;
каркас для створок обладает меньшей мощностью, для него подойдет металлический уголок сечением 50 мм или профильная труба аналогичных параметров;
обшивать конструкцию гаражных ворот с калиткой принято листовой сталью, минимальная толщина начинается с 2 мм.

Нюансы крепления и меры защиты

встроенной (врезанной);
навесной;
накладной;
раздвижной.

Модернизация готовых гаражных ворот

Обшивка демонтируется. Для этого болгаркой срезаются сварочные прихватки, при необходимости швы удаляются молотком и зубилом.
Готовится коробка для калитки из металлического уголка.
На обшивке вырезается проем согласно чертежу.
Каркас калитки соединяется с вырезанной обшивкой гаражных ворот.
Оставшийся элемент стальной обшивки крепится на коробку створки.
На створку и калитку навариваются петли, после чего калитка устанавливается на гаражные ворота.
Можно переходить к монтажу запорных механизмов.

Наличие калитки предполагает монтаж дополнительных балок усиления. Также следует тщательно подобрать замки, иначе прочность стали не спасет от угона. Запорная система должна быть одинаково надежна на гаражных воротах и непосредственно калитке. Узнать детали, как сделать калитку в гаражных воротах видео:

QILEJVS США винтажные металлические жестяные признаки Route 66 автомобильный номер…

174.79 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (4.80) | Заказы (66)

Гараж с нуля своими руками и обустройство мастерской в нем

История «гаражного» вопроса

Более пятнадцати лет назад я стал собственником кирпичного гаража-полуфабриката. Он располагается в сотне метров от моего дома, и это несомненное достоинство перевешивало все недостатки, допущенные строителями и проектировщиками. К тому же эти недостатки в основном можно было исправить.

Почему-то, приступив к написанию этой статьи, я вспомнил высказывание главного героя любимого кинофильма «Ирония судьбы, или с легким паром»: «Поздравляю вас, у нас не очень большие квартиры…». То же самое можно сказать и о гараже, о котором будет идти речь. Общая площадь - около 20 м 2 .

Сразу было решено, что новый гараж будет не только укрытием для машины, но и мастерской.

За время эксплуатации мой гараж претерпел несколько переделок.

У меня уже был опыт самостоятельного строительства гаража практически с нуля. В процессе его эксплуатации выявились ошибки и неудобства, которые можно было исправить при обустройстве нового гаража.

Фактически старая постройка сыграла роль полигона по отработке технических решений.

Обычно, перед тем как начать какую-то работу, я стараюсь внимательно изучить и проанализировать опыт людей, уже прошедших этот путь (сделавших подобную работу). Такой подход не гарантирует от ошибок, но позволяет не повторять явных недочетов и недоработок конструкций и технических решений.

Существенная доля предстоящих работ была связана с организацией комфортного въезда в гараж, с воротами, с отделкой портала, обустройством подвала и вентиляции.

В гараже автолюбитель зачастую проводит все свободное время, причем занимаясь не только обслуживанием автомобиля. Для многих это мастерская, где можно работать, подключая массу необходимого электроинструмента. А для этого надо грамотно сделать электропроводку.

Пандус в гараж своими руками

Сооруженная строителями дорога между кирпичными боксами первоначально представляла собой бетонное покрытие, уложенное на плохо подготовленное основание без арматурной сетки. Стоки для дождевой воды отсутствовали. После первой же зимы часть покрытия просела, бетон начал разрушаться и дорогу пришлось ремонтировать, укладывая асфальт.

Так как бетон на дороге перед воротами моего гаража был уложен почти вровень с порогом, пришлось укорачивать створки ворот снизу на несколько сантиметров и увеличивать высоту порога - слой асфальта небольшой толщины здесь очень быстро разрушился бы. А еще надо было выдержать уклон от ворот к дороге, иначе при сильных дождях вода заливала бы пол гаража и оттуда попадала в подвал.

Решение было правильным, но недостаточно радикальным. Несколько раз после сильных ливней вода все же проникла в подвал. Да и прежний строительный брак давал о себе знать: бетон вместе с уложенным на него асфальтом постепенно разрушался и проседал. Въезд в гараж я решил переделать еще раз и более основательно.

В нашем кооперативе более чем 200 боксов, и каждый из хозяев по-своему решал эту проблему. Внимательно изучив их опыт, я для себя сделал следующие выводы.

Высокий порог защищает от проникновения в гараж дождевой воды и образования луж около ворот, а широкий козырек защищает портал от осадков

Тонкий слой асфальта, уложенный поверх старого покрытия, служит в лучшем случае один сезон.

Для правильной укладки асфальта нужно полностью снимать старое покрытие перед гаражом, завозить песок, гравий, бетон и тщательно готовить основание. Работы эти трудоемкие и дорогие, а въезд, сделанный только перед одним гаражом, не решает проблемы с дождевой и талой водой, которая запросто может проникнуть из соседних боксов и подвалов.

Распашные ворота в гараж своими руками

Требования к распашным гаражным воротам гаража

Мой гараж - кирпичный, неотапливаемый. Строители навесили на простых дверных петлях распашные ворота из уголка (50 мм) с приваренным к нему снаружи тонким стальным листом. Коробка ворот была сделана из такого же уголка и крепилась сваркой к отрезкам стальной проволоки, вставленным в шов между кирпичами. Ворота снаружи запирались обычным навесным замком, а внутри фиксировались от самопроизвольного открывания отрезками арматуры.

После заморозков с последующей оттепелью металл покрывался инеем и текли потоки влаги. Серьезным препятствием для злоумышленников и защитой от капризов природы такие ворота быть не могли. Да и пользоваться ими было неудобно.

Исходя из опыта эксплуатации гаража я сформулировал для себя основные требования к воротам:

коробку ворот гаража необходимо надежно закрепить в проеме;
лети должны выдерживать многократное открывание - закрывание тяжелых створок ворот;
створки ворот должны иметь дополнительную фиксацию в коробке;
в одной из створок дверей надо сделать калитку, чтобы не распахивать ворота, если необходимо попасть в гараж, а выезжать на машине не планируется;
калитку следует сделать таким образом, чтобы в гараж можно было попасть даже после сильных снегопадов, оттепелей и сильных морозов, когда перед ворогами образуются сугроб или наледи;
высота верхней полки коробки под калитку должна быть выше роста хозяев (для себя я задал 185 см);
калитка должна располагаться так. чтобы стоящий автомобиль не мешал входу в гараж;
щиток электропитания гаража должен быть под рукой при входе, как мы обычно ставим выключатели в квартире;
желательно, чтобы открыть и закрыть ворота можно было, стоя вблизи или около калитки. Это позволит ставить машину максимально плотно к воротам;
порог гаража не должен располагаться на одном уровне с дорогой. Порог высотой 10…15 см позволит избежать неприятностей во время сильных ливней, особенно если гараж с ямой или подвалом;
створки ворот необходимо утеплить;
надо обеспечить отвод конденсата, который образуется внутри ворот при больших репадах температур, и гидроизоляцию вагонки, которой обшита внутренняя поверхность ворот;
в створке ворот устроить вентиляционную решетку, что позволит лучше проветривать помещение гаража;
створки ворот должны надежно фиксироваться в открытом состоянии, иначе они могут повредить автомобиль при неожиданном порыве ветра;
все зазоры в воротах закрыть нащельниками, а створки - утеплить.

Поскольку ворота в гараже уже были сделаны, предстояло доработать их с учетом перечисленных выше соображений.

Коробка ворот

Въезд в гараж сделан в виде двух кирпичных столбов, поверх которых уложена железобетонная перемычка. В этот проем установлен металлический каркас, в котором были закреплены гаражные распашные ворота, состоящие из двух створок. Каркас держался на честном слове. Для надежного крепления я сделал с другой стороны кирпичных столбов и перемычки дополнительный каркас из металлических уголков, к которому приварил с помощью полосок металла коробку для гаражных ворот. Впоследствии столбы вместе с каркасом оштукатурил.

Петли

Обычные дверные петли из мягкой стали, на которых были повешены полотна ворот, не были рассчитаны на тяжелые створки и очень быстро изнашивались. Створки со временем опускались и начинали задевать нижним краем за порог. Стальные прокладки, которые я вставлял между половинками петель, спасали, но ненадолго. Поэтому я купил новые петли, выточенные на токарном станке.

Внутри них между верхней и нижней частями петель проложен стальной каленый шарик от подшипника. Такая петля способна выдерживать большие нагрузки, легко вращается и долговечна. Но ворота с такими петлями имеют существенный недостаток. Одна часть петли приварена в них к коробке, другая - к створке. Сильный удар тяжелым молотком по выступающим частям петель способен разрушить сварку и открыть доступ в гараж.

Чтобы застраховаться от такой ситуации, в уголках рамки створок ворот, к которым приварены петли, я установил стальные шипы. Их сделал из болтов с круглой головкой под шестигранный ключ. А в металлической коробке под ворота просверлил отверстия, в которые шипы свободно входят при закрытии ворот. Теперь петли служат только для перемещения створок, а шипы надежно фиксируют полотна ворот в коробке.

Калитка в гаражных воротах своими руками

Как ни странно, но в гараже, который строители сдали в эксплуатацию, калитка вообще не была предусмотрена, хотя необходимость в ней очевидна. Пришлось изготавливать ее самостоятельно.

Калитку я расположил максимально близко к левому краю левой створки ворот. Автомобиль, поставленный вплотную к воротам, не мешает проходу в дальнюю часть гаража, где находится верстак, стоят станки и оборудование. Там же в полу устроен люк, через который можно попасть в подвал, не сдвигая машину с места. Это очень удобно, особенно когда делаешь ремонт в холодное время года. Ворота можно оставить закрытыми, а помещение согреть электрокалорифером.

Сразу при входе на стене находится электрощиток, дотянуться до которого можно с порога, даже находясь за пределами гаража. Он позволяет управлять всем электрооборудованием гаража - включить и выключить свет, полностью обесточить помещение. После оттепели и резкого похолодания открыть ворота без применения инструмента очень сложно - нужно сбить наледь перед гаражом.

Взять же инструмент можно или в своем гараже, или попросить у соседа (при условии, что калитка в его воротах открывается, а он сам в данный момент - в гараже и не очень торопится). Поэтому нижняя кромка калитки у меня находится в 30 см над уровнем дороги. Какая бы сильная метель ни случилась, я смогу войти в гараж и взять инструмент, чтобы почистить снег или сбить лед перед воротами.

Запоры ворот.

Чтобы можно было закрывать ворота с порога калитки, я сделал специальные запоры, которые сразу фиксируют обе створки Плангорожо ворот в раме. На воротах два запора: один находится вверху, а другой - внизу. Дотянуться до них довольно легко с внешней стороны ворот через калитку, даже если автомобиль стоит вплотную к воротам.

Утепление и отделка гаражных ворот.

Створки ворот я утеплил пенопластом. Он не гигроскопичен, раскраивать его просто.

Ворота изнутри обил вагонкой, которую предварительно пропитал несколько раз противопожарным средством, а затем пинотексом. Вагонку прибивал гвоздями к деревянным брускам, которые прикрепил к каркасу шурупами-саморезами. Перед монтажом бруски необходимо тщательно прокрасить, особенно их торцы. Между вагонкой и пенопластом проложил гидроизоляцию из пергамина, располагая его листы так, чтобы конденсат и влага с их поверхности свободно стекали вниз по листам материала, не попадая на вагонку.

В поперечных стальных уголках рамы (как в средней, так и в нижней части ворот) просверлил несколько отверстий о 10 мм и раззенковал их на конус, чтобы конденсат, образующийся внутри двери при сильных перепадах температур, не задерживался внутри, а мог бы стекать вниз. Такие же отверстия просверлил и в нижнем уголке каркаса.

Для лучшей вентиляции помещения гаража в правой створке ворот просверлил несколько рядов отверстий в виде решетки. В холодное время эти отверстия для сохранения тепла закрываю куском пенопласта.

Замечу, что ворота необходимо тщательно прокрасить, иначе металл начнет ржаветь изнутри и конденсат, вытекающий наружу, будет иметь вид желтой едкой жидкости, пятна от которой придадут всему сооружению неряшливый вид.

Вертикальный нащельник между створками ворот не только защищает зазор, но и блокирует правую половину ворот при закрытии левой.

Фиксация створок ворот.

Однажды, выезжая из гаража, я не зафиксировал створки ворот. От сильного порыва ветра одна из них ударила по двери автомобиля. Вмятина и поцарапанная краска стали «наградой» за надежду на авось. С тех пор я никогда не оставляю створки ворот без фиксации, если ворота открыты. Но подпирать створки ворот лопатой, кирпичом или лыжными палками (я не раз видел, как это делают некоторые автолюбители) также опасно. Поэтому лучше сразу изготовить удобные фиксаторы. У себя в гараже я использую самый простой из возможных способов - к створкам ворот прикрепил ремень с небольшим карабином на конце. Длину ремня выбрал такой, что карабином можно зацепиться за выступающие части соседнего гаража.

Изготовление калитки в гараж

Из стального уголка (40 х 40 мм) я сварил каркас будущей калитки размерами 65 х 155 см. Левую створку ворот снял с петель и положил на деревянных подкладках перед въездом в гараж. Болгаркой срезал средний уголок каркаса створки. Он был «прихвачен» сваркой к тонкому стальному листу в нескольких местах. Я подрезал сварку с одной стороны уголка - с другой этого даже не пришлось делать.

Сварка разрушилась после небольшого поворота уголка. Этот уголок пошел на изготовление металлической коробки для калитки. В качестве шаблона для коробки я использовал каркас калитки. Сначала вырезал и приварил верхний горизонтальный уголок, затем струбцинами через прокладку толщиной 4 мм (обрезки фанеры) прикрепил к нему каркас калитки. С другой стороны, также через прокладку, закрепил нижний уголок и только после этого приварил его к каркасу ворот. Также поступил с правым вертикальным уголком коробки калитки.

Стальной лист створки приварил к уголку коробки с внешней стороны и к уголкам калитки - с внутренней стороны.

Строго в углах калитки тонким сверлом я просверлил U отверстия в металлическом листе створки ворот. В качестве шаблона для разметки этих отверстий использовался каркас калитки, закрепленный в коробке через прокладки. На наружной стороне створки мелом по линейке соединил все четыре отверстия между собой. Получился прямоугольник, повторяющий контуры каркаса калитки.

С трех сторон я увеличил этот прямоугольник на 1,5…2 см. На стороне, где должны располагаться петли калитки, этого делать не надо. Болгаркой прорезал лист сначала с той стороны калитки, где должны располагаться петли, и вырезал в нем гнезда под них. Затем приварил петли к каркасу калитки и коробки. После этого прорезал полотно створки по кромке увеличенного прямоугольника, оставив около 1 см металла не прорезанным, и повесил створку ворот на место. После окончательной прорезки металла калиткой сразу стало можно пользоваться по назначению.

На завершающем этапе я приварил каркас калитки и ее коробку к листовому металлу створки ворот. Такая технология позволила значительно упростить изготовление калитки, сэкономить материал, соблюсти одинаковые зазоры между каркасом калитки и ее коробкой, а также прикрыть зазоры металлическими нащельниками. В калитку вставил врезной замок сейфового типа.

Многолетняя эксплуатация ворот подтвердила правильность подхода к их доделке и надежность работы в любое время года.

Пульт дистанционного управления 433 МГц RF 4 канала клонирования Дубликатор… CR-V Сталь гнездо храповика конвертер адаптер Редуктор 1/2-3/8 3/8-1/4 1/4-3/8… Полка под потолком гаража своими...

Гараж-ракушка своими руками: фото и чертежи Как сделать самодельный модульный гараж-ракушкуУ...
