В 2012 году протоколом межгосударственной комиссии (МГНТКС) №40 был принят Гост на установку пластиковых окон 30971 2012, определяющий технические требования к монтажным швам. Приказом Росстандарта в декабре 2012 года введен как национальный стандарт с 01.01.2014г.

Применяется монтажными предприятиями при выполнении работ, проектировщиками - при изготовлении документации, производителями – для сертификации изделий. Для частных заказчиков полезен в виде информации для контроля качества установки окон.

Чтобы проверить, правильно ли установлены швы монтажные гост 30971 2012 скачать необходимо до начала производства работ или проектирования. Для того, чтобы проверить обязателен ли гост 30971 2012 для применения необходимо открыть перечень стандартов и сводов правил (утв. пост. правительства №1521 от 26.12.2014).

В настоящее время по информации Росстандарта гост 30971 2012 статус имеет актуального стандарта. Документ состоит из восьми основных разделов и такого же количества приложений, обозначенных буквами русского алфавита.

Сфера применения документа

Согласно первому разделу гост 30971 2012 действующий не относится к мансардным конструкциям, фасадным навесным системам и специальным изделиям с особыми условиями.

Основным правилом, определяемым во втором разделе, является применение ссылок по отношению к действующим документам. В случае замены норматива действует ссылка на актуальный стандарт.

Третий раздел гост на окна пвх 30971 2012 определяет монтажные швы как узел примыкания оконного блока к стене, заполненный изоляционными материалами с различными свойствами.

Классификация и обозначение

Основные параметрами для определения класса по гост р 30971 2012 являются:

1. Минимальная влажность, при которой не происходит конденсация пара на внутренней поверхности (%): 55 для класса А, 45 – Б, 30 – В.
2. Минимальное количество циклов деформационной устойчивости - 20 для всех трех классов.
3. Величина допустимой деформации (%): более 15 для класса А, 11-14,9 (Б), 8-10,9 (В).

Обозначение включает: аббревиатуру «ШМ», букву класса по влажности, букву класса по допустимой деформации через дефис и наименования госта.

Конструкция, основные требования и параметры

Конструкцией предусматривается устройство трехслойного шва, дополнительный (четвертый) делается для недопущения проникновения влаги от материалов стены. В разделе определены показатели, проверяемые при приемке готовых конструкций.

Оценка качества, методы контроля, гарантии

При приемке законченных работ (6) выделяются этапы контроля:

• входящий – при поступлении исходных материалов;
• подготовки проемов и блоков;
• выполнения общих требований для установки;
• операционный;
• приемочный;
• лабораторный с испытаниями.

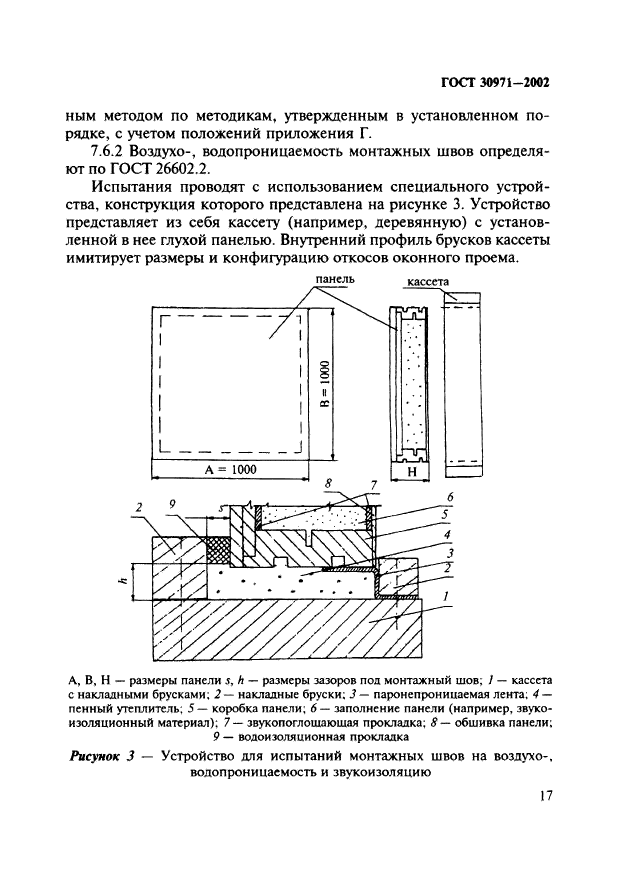

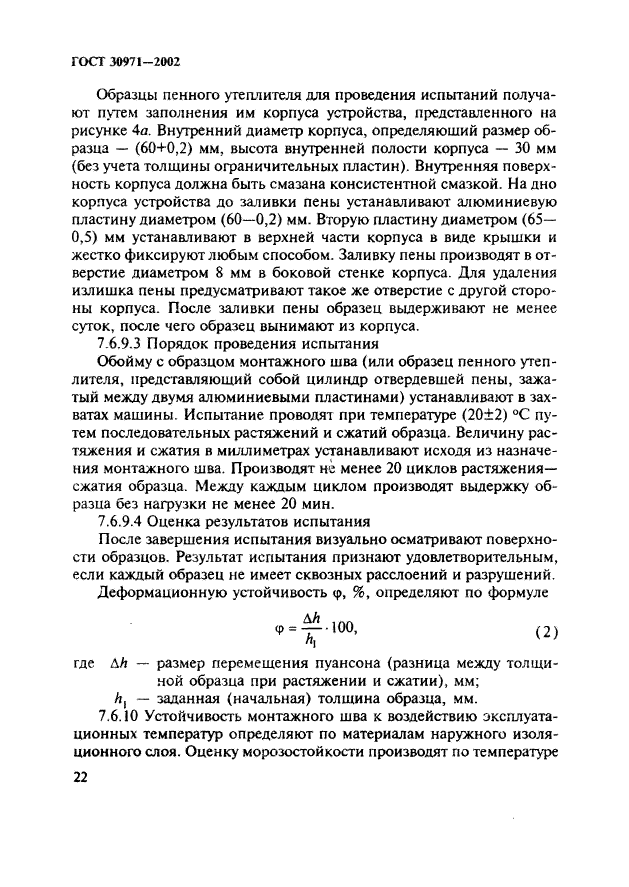

Способы испытаний (7) заключаются в определении опытным путем:

1. Прочности и сцепления пены утеплителя.
2. Деформационной устойчивости.
3. Размеров и количества образцов.

Оформление результатов выделено отдельным подразделом.

Срок гарантии на швы

Заключительный раздел (8) устанавливает срок гарантии по соглашению сторон, но не менее 5-ти лет со дня приемки выполненных работ по акту.

В приложениях гост установка окон пвх гост 30971 2012 указывается:

1. Требования к материалам – общие и к каждому из трех слоев по отдельности (А).
2. Порядок расчета изменения размеров окна под действием температуры (Б).

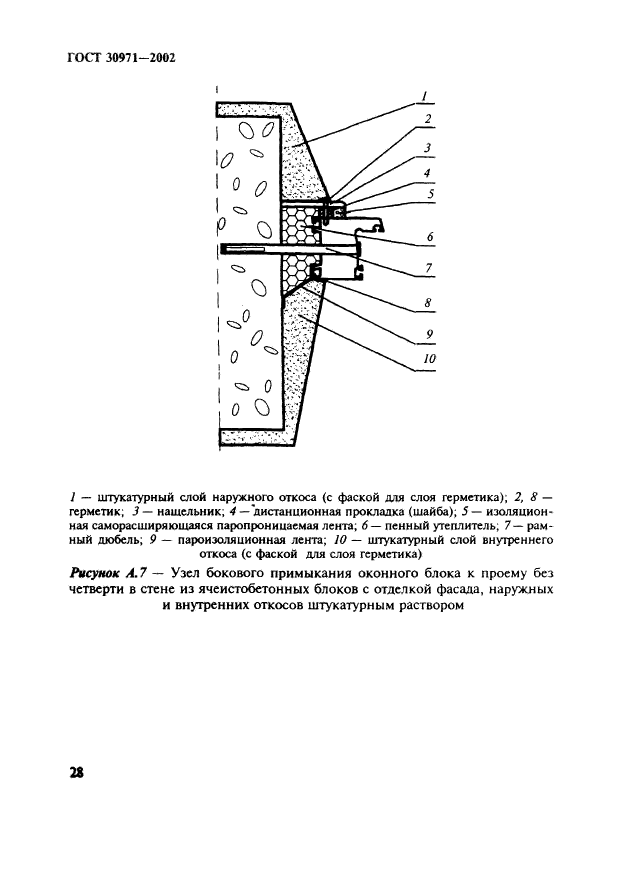

3. Графические изображения (для изучения предпочтительнее гост 30971 2012 скачать pdf форматом) вариантов примыканий (В):

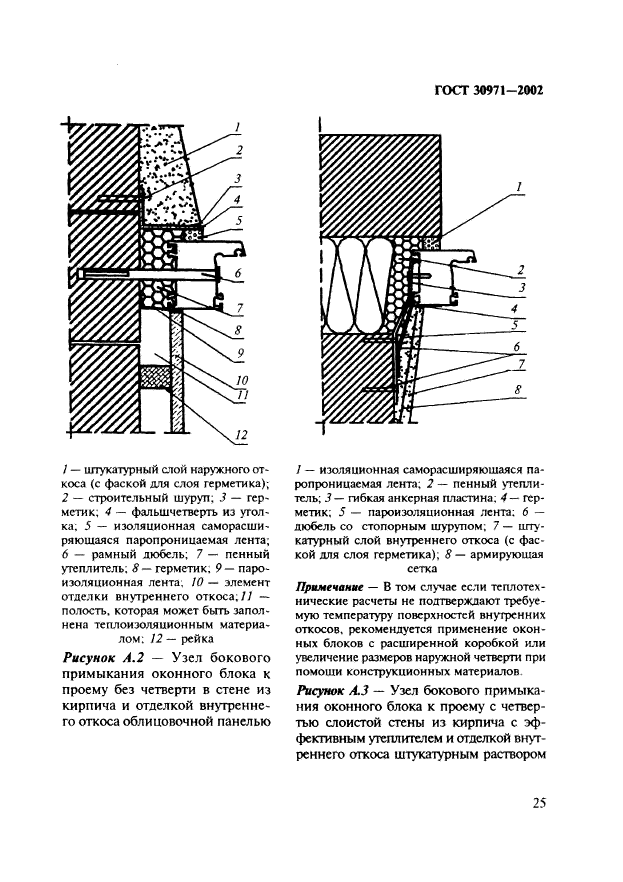

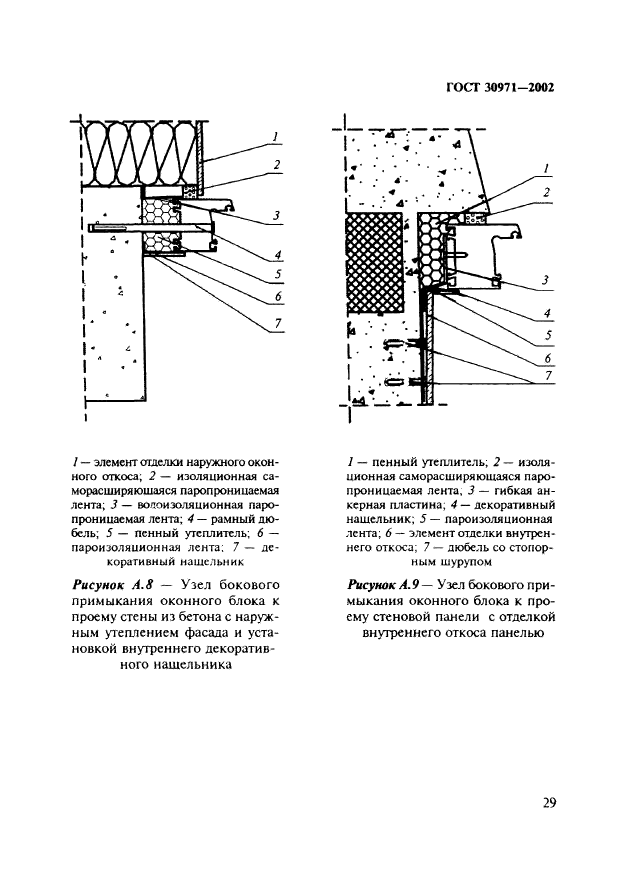

• верхние и боковые швы в различных проемах (кирпич, панели, дерево, вентилируемый фасад) без отделки внутреннего откоса (используется лента псул гост 30971 2012);
• с отделкой штукатуркой, гипсокартоном, применением пароизоляционной ленты;

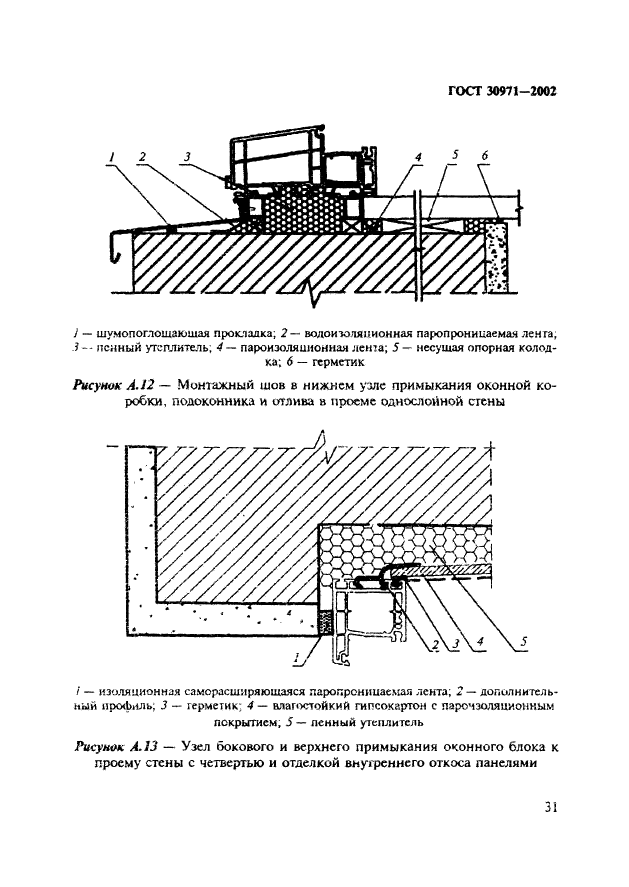

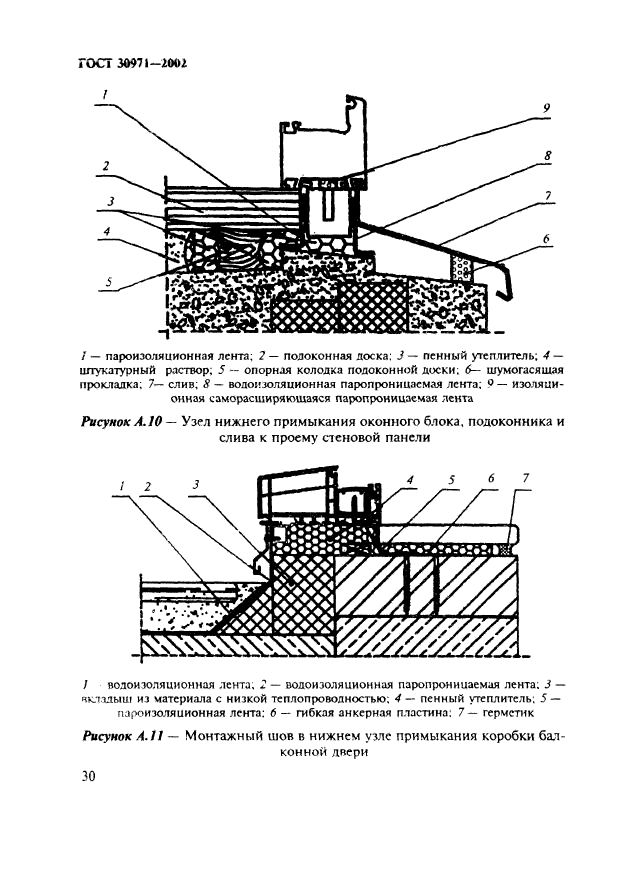

• нижние в бетонных панелях и деревянных стенах.

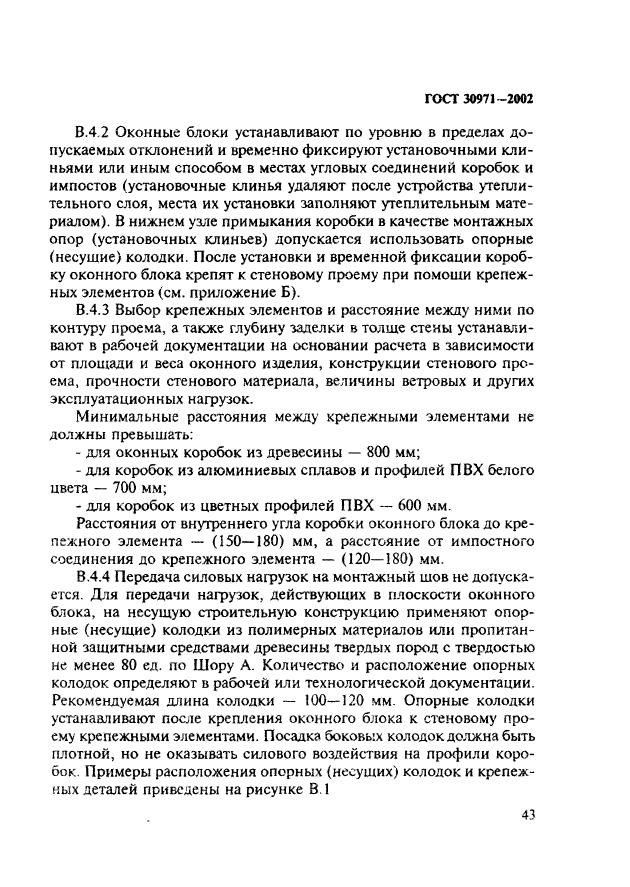

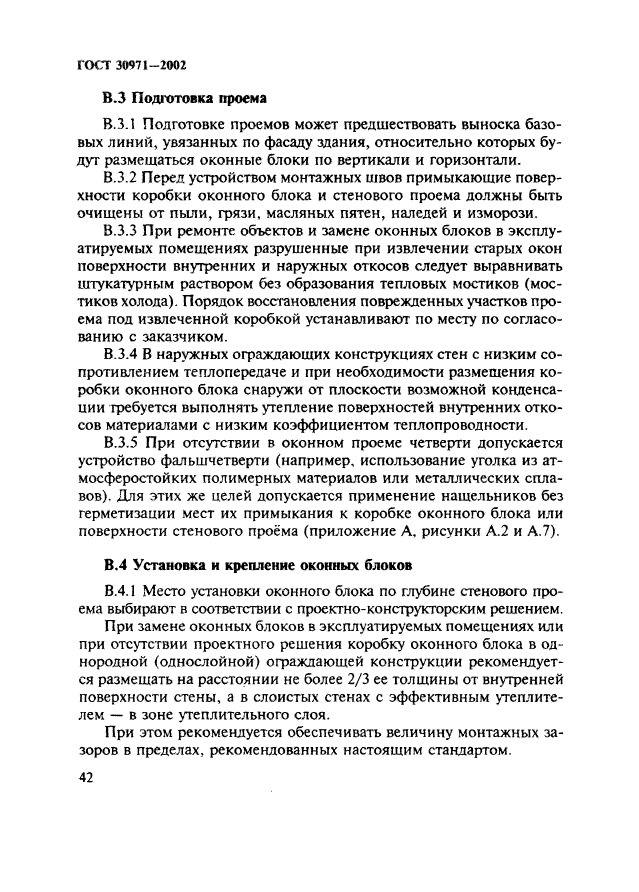

Схемы крепления окон в проеме и способы заделки (Г).

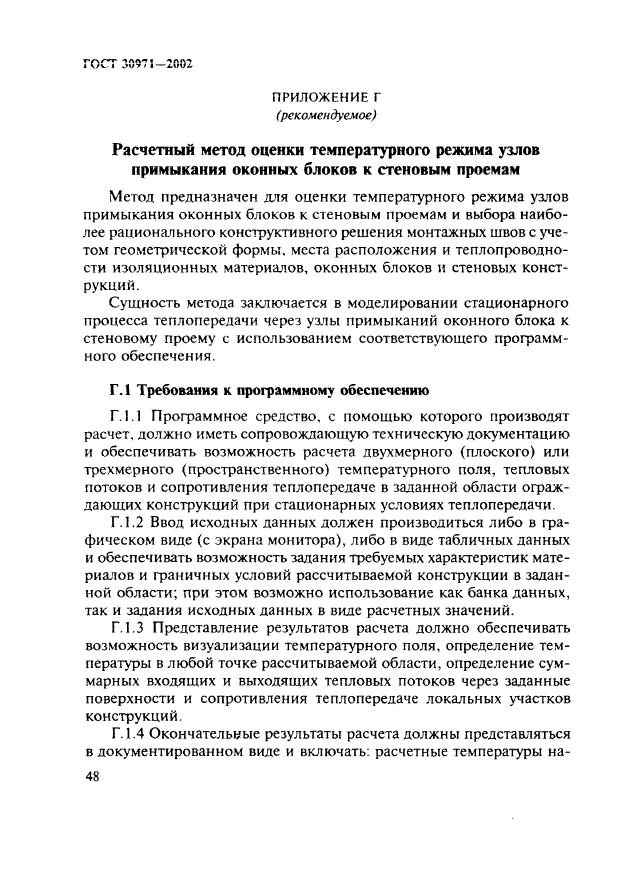

Оценка температурного режима при помощи программного обеспечения (Д).

Методики:

• оценки и испытания теплотехнических параметров (Е);
• определения показателей водопроницаемости (Ж);
• по воздухопроницаемости (И).

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

Общие технические условия

Издание официальное

Стандартинформ

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью НИУПЦ «Межрегиональный институт окна» (НИУПЦ «Межрегиональный институт окна») при участии Учреждения «Научно-исследовательский институт строительной физики Российской Академии архитектуры и строительных наук» (НИИСФ РААСН), Государственного унитарного предприятия «Научно-исследовательский институт московского строительства» (ГУП «НИИМосстрой»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол № ___ от __.__.2012 г.)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 г. № межгосударственный стандарт ГОСТ 30971-2012 введен в действие в качестве национального стандарта Российской Федерации

5 ВЗАМЕН ГОСТ 30971–2002

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

© Стандартинформ, 2013

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

1 Область применения………………………………………………………….…………….

3 Термины и определения……………………………………………………………………

4 Классификация……………………………………………………………………………….

5 Технические требования……………………………………………………………………

6 Правила приемки…………………………………………………………………………….

7 Методы испытаний…………………………………………………………………………..

8 Гарантии производителя……………………………………………………………………

Приложение А (обязательное) Общие требования к материалам монтажного шва..

Приложение Г (обязательное) Правила закрепления оконных блоков в стеновых проемах…………………………………………………………………….…..

Приложение Д (обязательное) Расчетный метод оценки температурного режима узлов примыкания оконных блоков к стеновым проемам……………..

Приложение Е (обязательное) Оценка теплотехнических характеристик узлов примыкания оконных блоков к стеновым проемам в лабораторных и натурных условиях…………………………………………………………

Приложение Ж (справочное) Методика определения водопроницаемости узлов примыкания оконных блоков к стеновым проемам в лабораторных и натурных условиях…………………………………………………………

Приложение И (справочное) Методика определения воздухопроницаемости и дефектов узлов примыкания оконных блоков к стеновым проемам в натурных условиях…………………………………………………………...

Библиография……………………………………………………………………………………

Введение

Настоящий стандарт предназначен для применения при производстве работ по заполнению монтажных зазоров между поверхностью стенового проема и плоскостями коробки оконного (дверного) блока, а также при проектировании узлов примыкания оконных и дверных блоков.

Настоящий стандарт разработан на основании технического анализа многолетней эксплуатации оконных (дверных) блоков в различных климатических условиях на территории Российской Федерации и стран Содружества Независимых Государств.

Настоящий стандарт направлен на обеспечение повышения комфортности проживания, увеличения долговечности и энергоэффективности в строительстве в части повышения требований к теплозащитным характеристикам узлов примыкания оконных (дверных) блоков.

Требования настоящего стандарта предназначены для применения организациями, осуществляющими деятельность в области строительства и проектирования, независимо от форм собственности и государственной принадлежности.

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т

ШВЫ МОНТАЖНЫЕ УЗЛОВ ПРИМЫКАНИЯ ОКОННЫХ БЛОКОВ К СТЕНОВЫМ ПРОЕМАМ

Общие технические условия

Erection to joints of window assemblies adjoined to wall openings General specifications

________________________________________________________________________

Дата введения -

1 Область применения

Настоящий стандарт распространяется на монтажные швы в узлах примыканий оконных блоков (включая балконные) и светопрозрачных конструкций к проемам наружных стен отапливаемых зданий.

Настоящий стандарт применяют при разработке конструкторской и технологической документации на производство монтажных работ при новом строительстве и реконструкции (включая замену оконных конструкций в эксплуатируемых помещениях).

Требования настоящего стандарта могут быть применены при проектировании и устройстве узлов примыканий наружных дверей, ворот, витражных конструкций и ленточного остекления.

Настоящий стандарт не распространяется на все типы навесных фасадных конструкций, зимних садов и светопрозрачных кровель, а также на мансардные оконные блоки, на оконные блоки специального назначения в части дополнительных требований к пожаробезопасности, защите от взлома.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.586.1- 2005 (ИСО 5167- 1:2003) Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования

ГОСТ 166- 89 (ИСО 3599- 76) Штангенциркули. Технические условия

Издание официальное

ГОСТ 427- 75 Линейки измерительные металлические. Технические условия ГОСТ 2678- 94 Материалы рулонные кровельные и гидроизоляционные. Методы

испытаний ГОСТ 7076-99 Материалы и изделия строительные. Метод определения тепло-

проводности и термического сопротивления при стационарном тепловом режиме ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия ГОСТ 10174-90 Прокладки уплотняющие пенополиуретановые для окон и две-

рей. Технические условия ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Ме-

тоды испытаний ГОСТ 21751-76 Герметики. Метод определения условной прочности относи-

тельного удлинения при разрыве и относительной остаточной деформации после разрыва

ГОСТ 23166-99 Блоки оконные. Общие технические условия ГОСТ 24700-99 Блоки оконные деревянные со стеклопакетами. Технические усло-

ГОСТ 25898-83 Материалы и изделия строительные. Методы определения сопротивления паропроницанию

ГОСТ 26254-84 Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления ГОСТ 26433.2-94 Система обеспечения точности геометрических параметров в

строительстве. Правила выполнения измерений параметров зданий и сооружений ГОСТ 26589-94 Мастики кровельные и гидроизоляционные. Методы испытаний ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо- и

водопроницаемости ГОСТ 26629-85 Здания и сооружения. Метод тепловизионного контроля каче-

ства теплоизоляции ограждающих конструкций ГОСТ 27296-87 Защита от шума в строительстве. Звукоизоляция ограждающих

конструкций. Методы измерения ГОСТ 30494-96 Здания жилые и общественные. Параметры микроклимата в

помещениях ГОСТ 31167-2009 Здания и сооружения. Методы определения воздухопрони-

цаемости ограждающих конструкций в натурных условиях

П р и м е ч а н и е - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 атмосферозащита: Дополнительный элемент, устанавливаемый снаружи для защиты от воздействий атмосферных явлений (дождь, снег, ветер и т. п.) в случае, если материал наружного слоя монтажного шва не обеспечивает требуемый класс защиты.

3.2 водо- и пароизоляционный слой: Слой, предохраняющий от проникания в шов влаги или пара из материала стены.

3.3 деформационная устойчивость монтажного шва: Способность шва вос-

принимать изменения линейных размеров монтажного зазора в заданных пределах (значение максимально допустимой деформации) с сохранением основных показателей при эксплуатационных воздействиях, выраженная в циклах.

3.4 долговечность: Характеристика монтажного шва, определяющая его способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами испытаний и выраженная в условных годах эксплуатации.

3.5 монтажный зазор: Пространство между поверхностью стенового проема и коробкой оконного (дверного) блока.

П р и м е ч а н и е - Различают торцевой (боковой) монтажный зазор – пространство между стеновым проемом и торцевой поверхностью оконной коробки и фронтальный монтажный зазор – пространство между поверхностью четверти (фальшчетверти) стенового проема и лицевой поверхностью оконной коробки.

3.6 монтажный шов: Элемент узла примыкания, который представляет собой комбинацию из различных изоляционных материалов, заполняющих монтажный зазор и обладающий заданными характеристиками.

3.7 оконная четверть: Часть стены, выступающая за плоскость откоса оконного проема.

3.8 паропроницаемый герметик: Герметик, паропроницаемость которого обеспечивает выполнение требования настоящего стандарта по сопротивлению паропроницанию и толщине наружного слоя монтажного шва.

3.9 предварительно-сжатая уплотнительная лента; ПСУЛ: Предварительно сжатый эластичный пористый материал на основе полиуретана в виде ленты, как правило, прямоугольного сечения, пропитанный специальными составами. На одну из сторон уплотнительной ленты наносят клеевой слой, который может быть армирован

стеклонитью (или другим материалом) и защищен антиадгезионной пленкой по нормативным документам1 .

3.10 подоконник: Деталь нижней части внутреннего обрамления оконного проема: доска, профиль или плита, укладываемые на уровне нижнего бруса оконной коробки и выполненные из дерева, ПВХ, камня, металла, железобетона.

3.11 рабочая степень сжатия ленты: Отношение ширины ленты после установки в монтажном шве к максимальной величине ее расширения, при котором обеспечиваются заявленные производителем эксплуатационные характеристики (параметры).

3.12 слой монтажного шва: Составляющая часть (зона) монтажного шва, выполняющая определенные функции и отвечающая заданным требованиям.

3.13 узел примыкания оконного (балконного) блока к стеновому проему:

Конструктивная система, обеспечивающая сопряжение стенового проема (в том числе деталей наружного и внутреннего откосов) с коробкой оконного (балконного) блока, включающая в себя монтажный шов, подоконник, отлив, а также облицовочные и крепежные детали.

1 - центральный слой; 2 - наружный слой герметизации; 3 - внутренний слой герметизации; 4 - дополнительный слой герметизации; 5 - отлив; 6 - подоконник

Рисунок 1 - Схема установки оконного блока в проеме наружной стены здания

3.14 эксплуатационное силовое воздействие на монтажный шов: Воздей-

ствие на монтажный шов, возникающее в результате деформаций стенового проема

1 В Российской Федерации действует ГОСТ Р 53338-2009.

и коробки оконного блока вследствие изменения температурно-влажностных условий и ветровых нагрузок в период эксплуатации.

3.15 эксплуатационные условия: Температурно-влажностные характеристики внутреннего микроклимата, региона строительства и установки монтажного шва.

4 Классификация

4.1 Классы монтажных швов

4.1.1 В зависимости от основных требований эксплуатации монтажные швы подразделяют на классы согласно таблице 1.

Т а б л и ц а 1 - Классификация монтажных швов по эксплуатационным характеристикам

Характеристика	Значение для классов по каждому показателю
Относительная влажность воздуха в по-
мещении, менее которой отсутствует выпа-
дение конденсата на внутренней поверхно-
сти монтажного шва, %
Деформационная устойчивость в циклах
при допустимой деформации, не менее
Значение допустимой деформации, %		От 11,0 до 14,9	От 8,0 до 10,9

П р и м е ч а н и я 1 Значение относительной влажности внутреннего воздуха в помещении, менее которой

отсутствует выпадение конденсата на внутренней поверхности монтажного шва, определяют для условий температуры наиболее холодной пятидневки региона строительства и условий внутреннего микроклимата в помещении согласно его назначению. Определение значения проводят расчетным методом согласно методике в соответствии с приложением Д либо при проведении натурного обследования согласно методике в соответствии с приложением Е.

2 Значение допустимой деформации монтажного шва принимают по худшему показателю материалов наружного, центрального и внутреннего слоев и определяют в процентах.

3 Значение допустимой деформации монтажного шва определяют как отношение значения наибольшего возможного эксплуатационного изменения размера монтажного шва без его разрушения или снижения заданных характеристик к начальному значению этого размера.

4 Требуемые классы монтажных швов устанавливают в рабочей документации на узлы примыканий оконных блоков к стеновым проемам.

4.1.2 Показатели воздухо- и водонепроницаемости шва должны быть не ниже, чем соответствующие показатели для оконного блока.

4.2 Условное обозначение

4.2.1 Условное обозначение монтажного шва должно включать в себя буквен-

ный индекс «ШМ» шов монтажный, цифровые обозначения классов по показателю относительной влажности, водопроницаемости, воздухопроницаемости, значение допустимой деформации и обозначение настоящего стандарта.

П р и м е р ус л о в но го о б о з на че н и я шва монтажного с классами по показателю относительной влажности - В, значения допустимой деформации - А, по ГОСТ 30971-2012:

ШМ В-А ГОСТ 30971- 2012

П р и м е ч а н и е - В документации на монтажные швы (договоре, контракте и т. п.) рекомендуется указывать характеристики швов по другим классифицируемым параметрам, а также техническую информацию по согласованию изготовителя с потребителем (в том числе конкретные значения технических характеристик монтажных швов и материалов, применяемых для их устройства, подтвержденные результатами испытаний).

Если в документации на монтажные швы класс не обозначен, то он должен быть не менее класса В.

5 Технические требования

5.1 Общие положения

5.1.1 Монтажные швы узлов примыкания оконных и дверных блоков изготавливают в соответствии с требованиями настоящего стандарта по конструкторской и технологической документации, утвержденной в установленном порядке.

5.1.2 При разработке конструктивных решений монтажных швов должен использоваться комплекс материалов, работающих совместно и обеспечивающих выполнение следующих требований:

Герметичность (непроницаемость) при воздействии атмосферных осадков и ветра в соответствии с действующими нормативными документами (НД); определяется по наружному слою;

Отсутствие локального промерзания по контуру примыкания оконного блока к стеновому проему;

Устойчивость к эксплуатационным нагрузкам; - долговечность в соответствии с расчетным сроком эксплуатации оконного

блока, но не ниже требований настоящего стандарта.

В зависимости от места установки, конструкций стеновых проемов и условий эксплуатации монтажные швы узлов примыкания оконных и дверных блоков могут иметь различное исполнение и число слоев, при этом должно быть соблюдено правило: изнутри плотнее, чем снаружи.

Материалы, применяемые при изготовлении монтажных швов узлов примыкания оконных и дверных блоков, должны обеспечивать возможность их

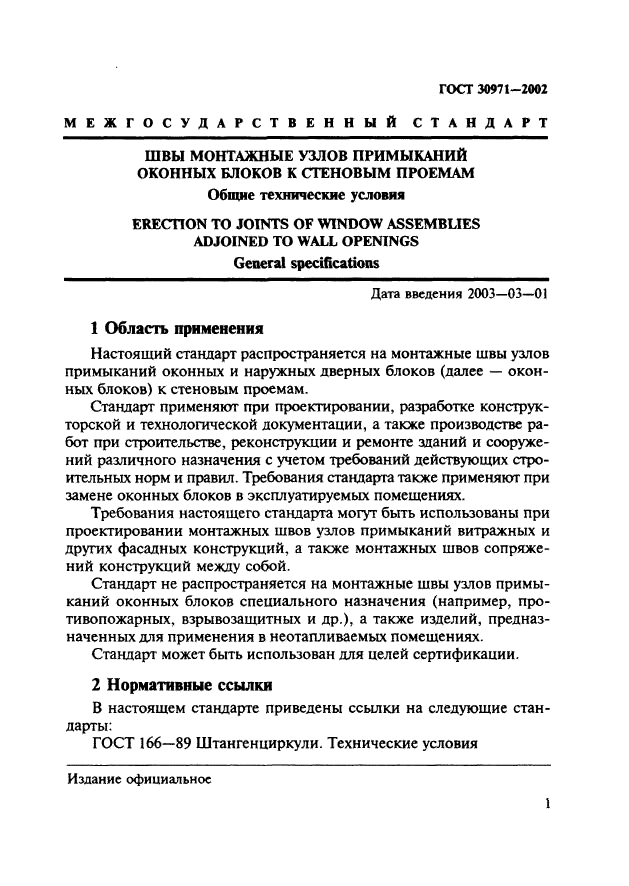

Настоящий стандарт распространяется на монтажные швы узлов примыканий оконных и наружных дверных блоков к стеновым проемам.
Стандарт применяют при проектировании, разработке конструкторской и технологической документации, а также производстве работ при строительстве, реконструкции и ремонте зданий и сооружений различного назначения с учетом требований действующих строительных норм и правил. Требования стандарта также применяют при замене оконных блоков в эксплуатируемых помещениях.
Требования настоящего стандарта могут быть использованы при проектировании монтажных швов узлов примыканий витражных и других фасадных конструкций, а также монтажных швов сопряжений конструкций между собой.
Стандарт не распространяется на монтажные швы узлов примыканий оконных блоков специального назначения (например, противопожарных, взрывозащитных и др.), а также изделий, предназначенных для применения в неотапливаемых помещениях.
Стандарт может быть использован для целей сертификации

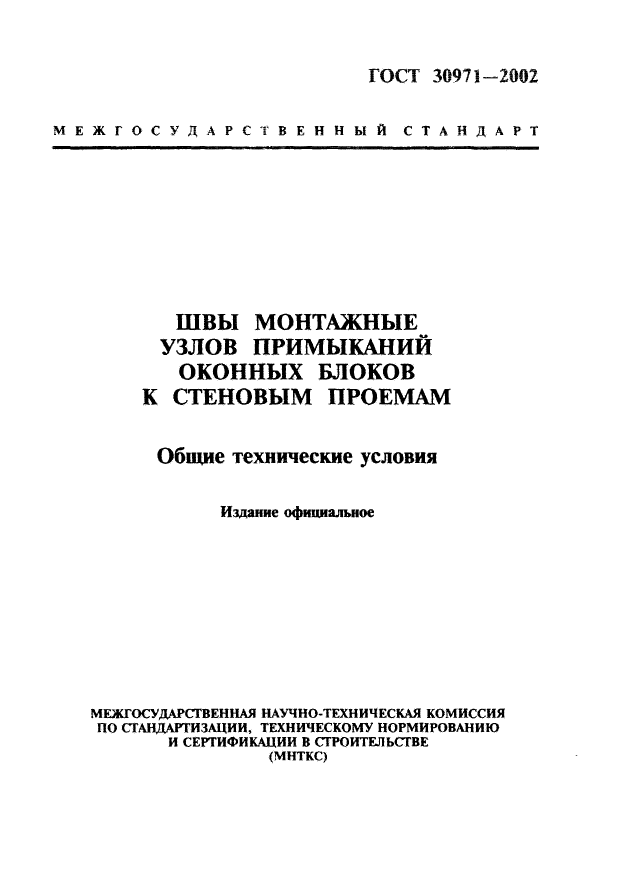

Наименование документа:	ГОСТ 30971-2002
Тип документа:	стандарт
Статус документа:	действующий
Название рус.:	Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия
Название англ.:	Erection to joints of window assemblies adjoined to wall openings. General specifications
Дата актуализации текста:	01.08.2013
Дата введения:	01.03.2003
Дата актуализации описания:	01.08.2013
Кол-во страниц в основном тексте документа:	62 шт.
Заменяющий:	ГОСТ 30971-2012
Дата издания:	14.04.2003
Переиздание:
Дата последнего изменения:	15.07.2013
Поправки и изменения:	(2005-07-08) - в новом окне:Поправка к ГОСТ 30971-2002

Немецкая фирма ILLBRUCK является лидером по разработке и производству материалов для изоляции оконных проемов, она разработала и внедрила единый стандарт ЕЭС. На его основе в РФ был разработан новый ГОСТ 30971-2002, который регламентирует способы установки окон в части монтажных швов.

Технология монтажа Illbruck

• Производители оконных профилей гарантируют долговечность окон в течение десятков лет, и Вы вправе рассчитывать, что поставив новые окна однажды, их не придется менять. Так и будет, если вместе с качественными окнами Вы выберете качественный монтаж. Правильный монтаж от неправильного внешне отличается незначительными нюансами, но эти нюансы увеличивают срок службы окон в несколько раз.
• После монтажа окон возникает необходимость защиты стыков окна со стенами от разрушения под влиянием внешних воздействий, таких как вода, снег, солнечные лучи.
• Монтажная пена является одним из лучших утеплителей, однако она имеет свойство впитывать влагу из воздуха и стен, в результате чего теряет свои теплоизоляционные свойства, способствуя промерзанию монтажного шва и образованию плесени и грибка.
• Для защиты монтажного шва от воздействия внешних сред разработан комплекс мероприятий, включая специальные защитные материалы.
• Основным изолятором является эластичный водонепроницаемый материал, выполненный в виде предварительно сжатой уплотнительной ленты (ПСУЛ). ПСУЛ защищает монтажную пену от внешних воздействий, не пропускает влагу и солнечный свет. Вместе с тем он способствует вентиляции шва и удалению избыточной влаги в виде пара из монтажной пены за счет разницы давлений внутри помещения и снаружи

Материалы

1. ПСУЛ-предварительно сжатая, саморасширяющаяся уплотнительная лента illmod 2D Защищает стык от действия солнечных лучей, дождя, мороза, перепада температур, вентилирует шов.

2. Пароизоляционные уплотнительные ленты illtape Vlies Duo и illdif I Защищает стык от проникновения влаги изнутри помещения, предотвращает появление конденсата и плнсени на откосах.

3. Водозащитная диффузионна лента illdif A Защищает стык снаружы под оконным сливом от накопления влаги, вентилирует шов.

4. Теплоизоляционный пенный материал illfoam Полиуретановая пена - качественный теплоизоляционный и звукоизоляционный материал. Недостатки: разрушается от солнечных лучей и впитывает в себя влагу, в результате разрушается от перепада температур.

ПСУЛ

illtape Vlies Duo

Illdif A

Полиуретановая пена

Новый ГОСТ 30971 - 2012

С 1 января 2014 года для добровольного применения в качестве национального стандарта Российской Федерации вводится ГОСТ 30971 - 2012 "Швы монтажные узлов примыкания оконных блоков к стеновым проемам".

Новый ГОСТ более четок, в нем учтены большинство критических замечаний к предыдущему ГОСТу, введены новые требования, материалы и термины.

Компания "ГрандОкно" внимательно следит за изменениями нормирования и стандартизации в области светопрозрачных конструкций и поэтому мы оказываем свои услуги с учетом введения новых материалов и нормативов.

Отличия нового ГОСТа

Изменена структура, введено много новых приложений:

Приложение А (обязательное). Общие требования к материалам монтажного шва.

Приложение Г (обязательное). Правила закрепления оконных блоков в стеновых проемах.

Приложение Д (обязательное). Расчетный метод оценки температурного режима узлов примыкания оконных блоков к стеновым проемам.

Приложение Е (обязательное). Оценка теплотехнических характеристик узлов примыкания оконных блоков к стеновым проемам в лабораторных и натурных условиях.

Приложение Ж (справочное). Методика определения водопроницаемости узлов примыкания оконных блоков к стеновым проемам в натурных условиях.

Приложение И (справочное). Методика определения воздухопроницаемости и дефектов узлов примыкания оконных блоков к стеновым проемам в натурных условиях.

Стандарт распространяется на монтажные швы в узлах примыкания оконных блоков (включая балконные) и светопрозрачных конструкций к проемам наружных стен отапливаемых зданий. Таким образом, на холодное остекление балконов и лоджий он не действует. Требования стандарта могут быть применены при проектирование и устройстве узлов примыканий наружных дверей, ворот, витражных конструкций и ленточного остекления, не распространяется на все виды навесных фасадных конструкций, зимних садов и светопрозрачных кровель, а также на мансардные окна, на оконные блоки специального назначения в части дополнительных требований к пожаробезопасности и защите от взлома.

Введены новые термины:

Атмосферозащита - дополнительный элемент, устанавливаемый снаружи для защиты от воздействия атмосферных явлений (дождь, снег, ветер и т.п.) в случае если материал наружного слоя монтажного шва не обеспечивает требуемый класс защиты.

Паропроницаемый герметик - герметик, паропроницаемость которого обеспечивает выполнение требования настоящего стандарта по сопротивлению паропроницанию и толщине наружного слоя монтажного шва.

Оконная четверть - часть стены, выступающая за плоскость откоса оконного проема.

Подоконник - деталь нижней части внутреннего обрамления оконного проема: доска, профиль или плита, укладываемые на уровне нижнего бруса оконной коробки и выполненные из дерева, ПВХ, камня, металла, железобетона.

Рабочая степень сжатия ленты - отношение ширины ленты после установки в монтажном шве к максимальной величине ее расширения, при котором обеспечиваются заявленные производителем эксплуатационные характеристики (параметры).

Узел примыкания оконного (балконного) блока к стеновому проему - конструктивная система, обеспечивающая сопряжение стенового проема (в том числе деталей наружного внутреннего откосов) с коробкой оконного (балконного) блока, включающая в себя монтажный шов, подоконник, отлив, а также облицовочные и крепежные детали.

Эксплуатационные условия - температурно-влажностные характеристики внутреннего микроклимата, региона строительства и установки монтажного шва.

Описаны примыкания оконного слива и подоконника.

По материалам журнала "Светопрозрачные конструкции" №6 2013 г.
