Схемы самодельных котлов отопления на твердом топливе. Как сделать твердотопливный котел своими руками из кирпича или металла

27.06.2020

Из всей отопительной техники, которую используют сегодня в быту, наиболее давно известны твердотопливные котлы. Благодаря простоте конструкции и принципа работы, доступности топлива агрегаты этого типа получили широкое распространение. Сегодня для многих жителей частных домов в сельской местности подобная техника стала своеобразной «палочкой-выручалочкой». Постоянно растущая цена бытового газа, сложности с получением разрешений на установку газового автономного отопителя способствуют тому, что твердотопливный котел сегодня, как минимум, не утратил своей востребованности у населения, проживающего недалеко от лесных массивов — источником дров.

Твёрдотопливные котлы отопления: слева — смонтированный и действующий, справа — без подключения к контуру, на стадии монтажа.

На сегодняшний день существует два варианта решить проблему автономного отопления на твердом топливе: купить готовое заводское изделие или изготовить твердотопливный котел своими руками. Стоимость современного высокотехнологичного отопительного агрегата достаточно высока, но диапазон цен широк — от 3-х до нескольких десятков тысяч рублей, что делает прибор доступным широкому кругу потребителей.

При наличии определенной технической подготовки твердотопливный котел можно собрать и самостоятельно, используя и рекомендации по изготовлению моделей этих устройств, наиболее популярных при монтировании своими руками.

Концепция твердотопливного котла

Самодельный автономный котел, работающий на твердом топливе – это, по большому счёту, обычная печь, установленная в бочке с водой. Основная задача такого устройства — нагреть за счет тепла от сгорания дров или угля котельную воду, которая будет подаваться в радиаторы домашнего отопления.

Но такое устройство, заманчивое к самостоятельному изготовлению в связи с примитивностью, будет не эффективным в плане обогрева и не рентабельным из-за высокого расхода топлива — простейшие конструкции котлов имеют КПД всего в 10-15%.

Примитивный водяной котёл на твёрдом топливе с экономайзером дымовой трубы

Важно! Работа отопительного котла на твёрдом топливе зависит от качества тяги и, соответственно, приточной вентиляции. Даже качественно изготовленный котел не сможет обеспечить эффективный обогрев помещения, если вентиляция не устроена соответствующим образом.

Самодельные котлы собирают не только из металла, но и монтируют из кирпича. Кирпичные устройства сооружают обычно в загородных домах, где к эстетике устанавливаемого оборудования предъявляются более высокие требования, чем в помещениях хозяйственного или технического назначения.

Котлы из металла являются наиболее простыми устройствами, изготовление которых допускает использование подручных материалов и возможно с помощью доступных инструментов. Но из этого не следует, что их производство и монтаж можно выполнить без, как минимум, эскизов заготовок и узлов, а также чётко разработанной технологии — последовательности, способов выполнения отдельных этапов подготовительных и основных работ.

Выбираем конструкцию обогревательного котла

Печи для обогрева и твердотопливные котлы при сходстве процессов горения различаются по функциональности. Отопительный котёл, в отличие от печи, должен не только обогревать помещение по месту установки, сжигая дрова или уголь, но и снабжать отопительный контур нагретым теплоносителем. Но для выполнения второй задачи мало разместить в печи теплообменник (участок отопительного контура) — необходимо также обеспечить непрерывность горения топлива и равномерность циркуляции теплоносителя через этот змеевик.

Трубный теплообменник твёрдотопливного котла из огнеупорного кирпича

Какую конструкцию котла выбрать, чтобы было легче его изготовить своими руками, с какими сложностями придётся столкнуться в процессе работы? На эти вопросы можно получить ответ еще на стадии проектирования. Чертежи самодельных твердотопливных котлов дают достаточное представление о том, как выглядит та или иная конструкция, и на что следует обратить внимание в процессе изготовления.

Пример схематичного изображения твёрдотопливного котла снаружи: виды спереди, сбоку и сзади.

Каждая разновидность котельного оборудования, работающего на твердом топливе, имеет свои особенности конструкции и нюансы изготовления. Планируя самостоятельную сборку отопительного агрегата, необходимо решить, какой конструкции отдать предпочтение — с нижним или верхним (шахтным) способом горения.

Агрегаты с нижним горением — это оборудование, в котором дверка для загрузки дров расположена в верхней части камеры сгорания, но сгорание топлива происходит снизу, в результате чего верхние слои закладки под собственным весом перемещаются вниз, а дожигание дыма происходит в верхней части. В зависимости от модели, движение воздуха через топку происходит снизу вверх принудительно (вентилятор) или же естественным путём (тяга), что обуславливает независимость от электросети, но пониженную эффективность и меньший объём загружаемого топлива.

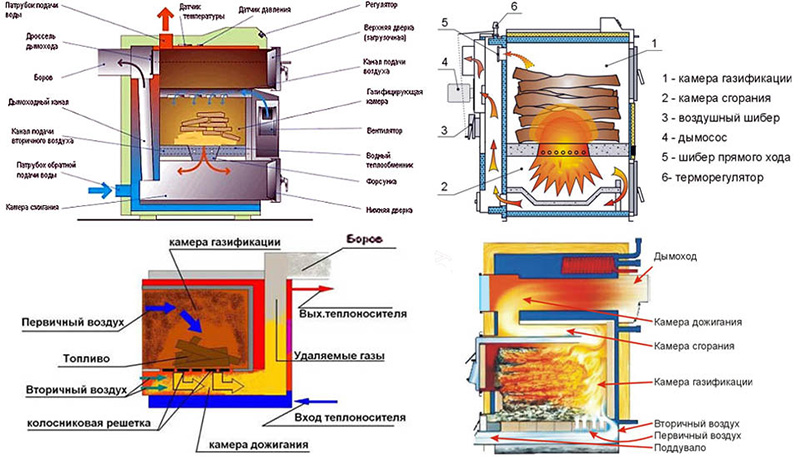

Схематичное изображение в разрезе твёрдотопливного котла с нижним горением топлива

В твёрдотопливных котлах шахтной конструкции загрузка дров производится через дверку, которая расположена в верхней части камеры сгорания. Такие агрегаты оборудуются принудительной тягой, которая направлена сверху вниз — гонит дым в нижнюю часть топки, где он в смеси с воздухом сгорает, а по пути подогревает и дополнительно просушивает топливо нижних ярусов.

Схема работы твёрдотопливного отопительного котла с верхним способом горения топлива

К самостоятельному изготовлению больше подходит агрегат с нижним способом горения, так при его сборке можно обойтись без вентилятора для принудительной тяги.

Твёрдотопливный стальной котёл нижнего горения без отделки

Важно! Чем сложнее конструкция оборудования, тем выше технологические требования к качеству исполнения её составляющих, которые не должны иметь отклонений от расчётных параметров. Не менее ответственен и процесс сборки такого агрегата.

По способу горения котлы на твердом топливе могут быть рассчитаны на обычный режим или же работать с выходом на пиролиз — процесс разложения твёрдого топлива на две составляющие и с последующим раздельным их сжиганием. Отдавая предпочтение второму, более сложному, варианту, придется учитывать необходимость установки второй камеры сгорания, что увеличит габариты отопителя и, соответственно, потребует большего количество материалов.

Выбор типа отопительной техники во многом определяется видом твердого топлива, которым будет снабжаться нагревательный прибор. Если у вас под рукой в большом количестве дрова, лучше будет, если сделанный вами котел будет рассчитан на топку дровами. При большей доступности каменного угля подойдет другая модель. Длительность горения закладки, качество обогрева определяются типом твердотопливного котла, его мощностью и ю конструкции.

На заметку: температура горения угля значительно выше, чем у дров, поэтому , теплообменник и корпус котла под уголь изготавливаются из стали большей толщины. Альтернативой может стать создание корпуса и топочной камеры котла из огнеупорного кирпича.

Если нет возможности создать внешний корпус агрегата из стали необходимой толщины, рациональным решением станет кирпичный твердотопливный котел. Футеровка огнеупорным кирпичом позволит создать просторную, удобную и устойчивую к высоким температурам камеру сгорания.

Сооружение камеры сгорания из огнеупорного кирпича с размещением внутри теплообменника

Выбор котла с конструкцией приемлемой сложности необходимо делать после анализа технического исполнения и объективной оценки своей компетенции и возможностей. При наличии сомнений, чтобы исключить вероятность неоправданной порчи материала, лучше отдать предпочтение агрегату простой, понятной по чертежам конструкции — даже такой твёрдотопливный котёл способен обеспечить дом теплом в холодное время года.

Основные требования к конструкции самодельного отопителя

В классическом виде нагревательный агрегат, от которого будет работать домашнее отопление, состоит из следующих элементов:

топочная камера (бункер) для сжигания дров, угля, топливных брикетов;
колосники, через которые осуществляется подача в камеру сгорания воздушной массы;
теплообменник трубчатого типа или накопительная емкость для котловой воды;
дымовая труба для вывода наружу продуктов горения топлива;

Важное требование, которое придется учитывать ещё на стадии проектировании котла, это размеры топочной камеры. Топка автономного твердотопливного котла должна быть просторной, вместительной. Конструкция камеры сгорания рассчитывается таким образом, чтобы помещенное в нее топливо сгорало полностью без дополнительного перемешивания. Кирпичные котлы в этом плане предпочтительнее, так как кирпич имеет меньшую теплопроводность, что обеспечивает в керамической топке более высокую температуру горения, чем в металлическом агрегате.

Топочная камера должна быть устроена таким образом, чтобы максимально концентрировать тепловую энергию на нагреве теплообменника.

Топка из стали котла на твёрдом топливе

Следующим, не менее важным аспектом при конструировании нагревательного оборудования, является теплообменник твердотопливного котла. От конструкции этого элемента, качества материала и исполнения зависит КПД котельного оборудования. Название теплообменника определяется материалом его изготовления — чугунный или стальной. Теплообменные змеевики этих агрегатов — трубчатые конструкции с вертикальным или горизонтальным расположением труб в обиходе часто называют водяными рубашками.

Чугунные теплообменники рассматривать не будем, так как это литая конструкция, изготовление которой в домашних условиях невозможно. Однако можно использовать готовые узлы из чугуна, снятые со старых агрегатов, демонтированных в силу каких-то причин. Такая замена распространена, когда выполняется модернизация твердотопливного котла или его ремонт.

Для изготовления стального теплообменника используют толстостенные трубы. Нужную конфигурацию трубе придают её гибкой под нагревом либо использованием отводов или полуотводов соответствующего диаметра, соединяемых с фрагментами змеевика электросваркой.

Схема установки змеевика для твердотопливного агрегата традиционного типа даст полное представление о том, как должен выглядеть теплообменник и в каком положении лучше его установить.

Эскиз одного из вариантов расположения трубного теплообменника в корпусе: виды сбоку

Поэтапное изготовление котла на твердом топливе. Тонкости и нюансы

Самый экономичный самодельный твердотопливный котел сделать вам не удастся, однако создать вполне пригодный для обогрева и горячего водоснабжения отопительный аппарат можно. Дело в том, что сборка промышленных изделий выполняется на высокоточном промышленном оборудовании из специально подобранных материалов с соблюдением технологических параметров. В основе каждой заводской модели котла лежат точные тепловые расчеты. Возможности работы в домашних условия несоизмеримо скромнее производственных, поэтому при выборе модели, подлежащей изготовлению, надо исходить из существующих реалий, в том числе, своего личного потенциала как монтажника.

Инструментарий и материалы

Имея чертеж и спецификацию обогревательного агрегата, можно определиться с перечнем необходимого инструмента. Хотите ли вы сделать большой котел или планируете собрать маленький отопительный прибор для дачи на твердом топливе своими руками, список приспособлений будет приблизительно одинаков.

Комплект инструмента для самостоятельного изготовления твёрдотопливного обогревательного агрегата

Для работы потребуется следующий инструмент и приспособления:

сварочный аппарат;
малая болгарка с отрезным и шлифовочным дисками (защитные очки);
электродрель со свёрлами по металлу;
газовые ключи №№1,2;
молоток;
набор рожковых или накидных ключей и отвёрток;
пассатижи;
угольник на 90 град.

Основной материал при изготовлении — сталь, толщина которой для котла должна быть не меньше 5 мм, для колосников — от 7 мм.

Кроме того, понадобятся:

стальной уголок 50х50 — для каркаса котла;
листовая нержавеющая сталь — при наличии в конструкции накопительной ёмкости;
стальные толстостенные трубы диаметром 32- 50 мм — для изготовления теплообменника-змеевика.

Полный перечень материалов и их расход составляется предварительно на основании технических чертежей.

Изготовление корпуса и теплообменника

Корпус котла, зачастую выполняющий и роль топочной камеры, является основой всей конструкции. Для снижения деформаций стенок под воздействием высокой температуры, ограждающие конструкции топки изготавливаются двухслойными с засыпкой между слоями сухого просеянного песка, играющего роль фиксатора геометрии. Наружные и внутренние оболочки топки выполняются каркасными, что также повышает жёсткость конструкции. Кроме того, для увеличения прочности стенки камеры сгорания снаружи можно обшить стальным уголком или профилем в виде рёбер жёсткости.

Изготовление корпуса твёрдотопливного котла сваркой заготовок из листовой стали

На передней стенке болгаркой или газовым резаком согласно чертежа вырезаются два проёма — для дверцы бункера и подзольника.

Совет! Перед резкой листовой стали необходимо мелком произвести разметку будущих проёмов с выполнением отверстий малого диаметра (3-4 мм) по углам.отверстий — это позволит выполнить резку с большей точностью.

После окончания резки заготовок из листовой стали и профиля для корпуса можно приступать к созданию теплообменника. Используем нарезанные водопроводные трубы, которые путем сварки соединяются в единый герметичный контур. Главная задача — создать герметичный проточный фрагмент максимальной протяжённости для увеличения площади нагрева трубы.

Как сделать теплообменник, правильно расположить трубы и выполнить сварку, рассказывает предлагаемое вашему вниманию видео.

Сборка

По готовности всех элементов конструкции приступают к сборке, которую лучше выполнять по месту монтажа агрегата — иногда габариты и вес готового устройства не позволяют переместить его со сборочной площадки на место окончательного размещения.

Чаще всего установка котла производится на специально сооружённый бетонный фундамент с креплением агрегата сваркой к закладным деталям — анкерам. Монтаж начинают с установки каркаса, после чего выполняют его оборудование комплектующими и листами обшивки. Все сварные соединения выполняются с устройством фасок и обработкой сварных швов — удаление шлака и шлифовка.

На заметку: После сборки корпуса выполняют тщательную визуальную проверку его герметичности, по результатам которой производится дополнительная проварка швов.

В готовый корпус устанавливаются колосники (стальная решетка) и теплообменник, который сваркой подключают к контуру отопления Во время монтажа змеевика важно выполнить проектный угол его наклона, иначе будут созданы препятствия естественной циркуляции теплоносителя в контуре.

Корпус твёрдотопливного котла на стадии устройства наружных рёбер жёсткости

Важно! Изготовление накопительной ёмкости из нержавеющей стали с врезкой её в контур лучше доверить профессионалам, так как работа с этим материалом требует специального оборудования и практических навыков.

По окончании сборки котёл для защиты от коррозии окрашивается двумя слоями жаростойкой краски с предварительной подготовкой поверхности.

Термостойкая краска Ecoterra для покрытия поверхностей, работающих в условиях высоких температур

Изготовленный самостоятельно обогревательный котёл отличается долговечностью и простотой ухода, которая заключается в периодической очистке от золы топки и уходе за дымоходом.

Заключение

После окончания сборки и комплектации агрегата всеми необходимыми элементами выполняют его опрессовку водой под давлением, по результатам которой производят устранение дефектов, а затем — комплекс пусконаладочных работ. Не стоит пренебрегать и установкой регулятора тяги, который облегчит эксплуатацию твёрдотопливного котла в различных погодных условиях.

Не каждый человек знает, что созданная своими руками вещь не только менее затратная, но и принесёт немало положительных эмоций мастеру. Создать в домашних условиях можно практически всё. Обязательно нужно иметь чертёж, минимум инструментов и необходимые детали и механизмы. Одной из подобных вещей может стать котёл длительного горения, работающий с твердотопливными материалами.

В интернете можно просмотреть немало мастер-классов и видеоуроков по монтажу этого устройства. Котёл будет согревать зимой в том случае, если его строение будет соответствовать хотя бы минимальным нормам. И в этом случае поможет информация о его создании, вычислениях, монтажу дополнительной оснастки.

Виды устройства, которые можно создать самому

Котёл следует начинать строить с задумки. Первым этапом должен стать выбор вида создаваемого изделия. В ряде случаев можно подобрать вид по имеющимся деталям, по особенностям конфигурации оборудования, а также по личным потребностям создателя. Только после рассмотрения собственных возможностей, следует подбирать чертежи. В конечном результате следует выбрать котёл длительного горения по параметру направления сгорания топлива:

Нижнее. Топливо поджигается снизу (таким способом работает большинство котлов).
Верхнее. Топливо загорается вверху и постепенно сгорает к нижнему уровню.

Котлы с нижним направлением горения можно разделить на два вида:

Также рассматривается несколько вариантов по способу сжигания. Котёл может иметь стандартную схему поглощения топлива. З десь процесс осуществляется таким же способом, как и при стандартных обстоятельствах. Ярким примером является печь в частном доме. Котёл с пиролизным сжиганием имеет особую схему, которая подразумевает выделение древесного газа с последующим его воспламенением.

Немаловажным отличием является и теплообменник. Этот элемент изготавливается по особой технологии. Существует несколько способов решения вопроса с его созданием. Помимо особенностей теплообменника котёл для процесса горения может использовать уголь и дрова, или только один из представленных вариантов топлива. В этом случае следует заранее рассчитать резонность использования определённого топлива. От этого выбора будет зависеть конструкция самого изделия.

Материал для монтажа теплообменника

Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.

Чугун

Именно потому современные строители редко используют чугун . Причин этому много и основными считаются:

Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м 2 . Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.

также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.

Сталь

Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.

Единственным вариантом становится создание теплообменника котла из стали , но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.

Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:

Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
В случае увеличения мощности, необходимо создать специальный элеваторный узел . В этом случае работа котла будет подразумевать перегрев воды постоянно.

Клапан, который используется с маломощными котлами длительного горения, называется перепускным. Его можно создать своими руками с управления от электричества (понадобится монтаж специального датчика, показывающего температуру) или от собственного источника питания. Принцип работы клапана прост. В резервуаре имеется горячая вода. Когда температура в обратке котла падает ниже 70 градусов по Цельсию , то он открывается и пускает в систему горячую воду. Она не влияет на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на должном уровне.

Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия . Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.

Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.

Выбор материала зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.

Создание дымохода в твердотопливном котле

Процесс горения подразумевает наличие вредных выделений во время сжигания топлива. Чтобы уменьшить их, необходимо соорудить в твердотопливном агрегате дымоход, через трубу которого вещества будут улетучиваться в окружающий мир. Длительное горение подразумевает больше выделений газа, пепла и сажи . Своими руками этот элемент построить несложно, если знать его особенности. Именно потому предлагается рассмотреть чертежи в видеоматериалы создания дымохода для котла своими руками.

Помимо самой трубы отвода дыма, понадобится отражатель, если котёл используется для отопления небольшого помещения. Благодаря этим элементам конструкции, при длительном горении, твердотопливный котёл будет выдавать больше тепла в дом.

Дымоход создаётся с целью обезопасить человека от воздействия выделяемых компонентов во время горения. Своими руками создать эту конструкцию не составит особого труда, но необходимо позаботиться о правилах безопасности во время проведения работ. Твердотопливный котёл длительного горения можно обезопасить с помощью выкладывания кирпича. Своими руками сделать кладку не составит сложностей, ведь она только несколькими параметрами отличается от кладки стандартной стены. На эту тему немало видео представлено в сети, и освоить его можно всего за несколько просмотров, а порой и быстрее.

Чертёж этого сооружения может иметь различные конструкционные особенности. Главным из них является не внешняя вычурность, а действительно безопасность. Для Создания дымохода своими руками понадобится труба, диаметр отверстия которой не менее 1200 миллиметров. Прямой участок трубы с горизонтальной поверхностью, должен иметь не менее 10 сантиметров. Диаметр же должен быть больше чем выход от топки котла. Своими руками длительного горения изделие необходимо создавать с дымоходом, имеющим как минимум два изгиба. Их градус наклона должен быть не менее 45 градусов.

Твердотопливный котёл с длительным горением своими руками, видео которого приведено ниже, подразумевает ещё несколько особенностей строения дымохода , а именно:

лучшим вариантом станет создание разборной конструкции. Своими руками твердотопливную систему длительного горения нужно обязательно очищать, так как скопившийся сор, сажа и другие остатки могут ухудшить работу;
соединение элементов твердотопливного котла длительного горения должны собираться в обратном направлении движении газов;
если имеются элементы в твердотопливном изделии с длительным процессом горения, которые легко воспламеняются, их необходимо отдалить от теплообменника и самого источника огня.

Фундамент под чугунную конструкцию

Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента . Соорудить его не составит особого труда, если ранее подобные работы проводились.

Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом .

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

Твердотопливный котел – агрегат дорогостоящий, и многие домашние мастера хотят сделать его самостоятельно, сократив расходы семейного бюджета на отопление и обслуживание системы. Принципиальная схема твердотопливного котла длительного горения достаточно сложна, но при соответствующей теоретической и практической подготовке сделать этот нагревательный прибор по силам всем, причем он может по некоторым показателям превосходить промышленные образцы котлов на твердом топливе.

Типы пиролизных котлов

Первый шаг при сборке котла длительного горения своими руками – выбрать тип агрегата, который будет зависеть от подготовки мастера, использовании профессиональных и специальных приспособлений и материалов. Найти чертеж твердотопливного котла длительного горения нетрудно, и за основу можно взять такую схему:

Это самая простая, но надежно работающая схема котла, который использует эффект пиролиза. Какие конструкции нагревательных котлов пиролизного горения еще существуют, и чем они отличаются друг от друга? Основная разница – как конструктивно будет оформлено направление сгорания твердого топлива:

Аппарат с нижним горением – топливо нужно поджигать снизу. Это традиционная схема работы большинства пиролизных приборов. Такие агрегаты делятся на два подвида:
- Со стандартной схемой горения, при которой уголь, торф или опилки загораются и горят в одной камере сгорания, работающей одновременно и как загрузочная (закладочная) камера, и топливник. Отработанные газы и дым выводятся через дымоход в верхнем отделении топливника;
- Котел шахтной конструкции – шахта для закладки топлива выполняет только свои функции. Топливо загорается снизу, огонь и горячие продукты сгорания топлива движутся через теплообменник, обустроенный в соседней камере;
Аппараты с верхним горением топлива работают наоборот – горючий материал поджигается сверху, и идет долгий процесс горения, направленный сверху вниз под действием принудительного наддува.

По типу сгорания топлива агрегаты делятся на:

Котлы со стандартным типом сжигания;
Агрегаты с газогенераторным или пиролизным сгоранием – топливо сгорает при высоких температурах в камере и при недостатке кислорода. При этом выделяется древесный газ, называемый пиролизным, который также сгорает в процессе его вывода из котла.

Также котлы, работающие на твердом топливе, могут иметь различные схемы и конструкции теплообменников. Сам теплообменник может быть выполнен в виде змеевика, опоясывающего топливную камеру и трубы, или в виде сплошной металлической рубашки, которая закрывает топливник со всех сторон.

Котел на твердом топливе – как изготовить самостоятельно

Наиболее эффективными по КПД (≥ 90%), несложными в изготовлении и надежными в работе считаются твердотопливные газогенераторные аппараты. Работает такой нагревательный прибор на принципе «медленного» горения топлива при недостаче кислорода в топливнике. Из-за недостатка кислорода в камере образуется большой объем горючих газов, сгорание которых происходит в следующей камере. Примечательно, что горючие материалы – это дешевые и доступные дрова, торф или солома в брикетах (пеллеты), отходы маслобойни (шелуха подсолнечника), уголь, стружки или опилки, бытовые отходы.

Промышленный пиролизный котел стоит дорого (минимум 600-700$), хотя нравится многим своими характеристиками. По этой причине собрать котел верхнего горения в домашних условиях – проблема востребованная, решающая экономические семейные вопросы.

Сложности сборки не отпугивают мастеров – нужно уметь обращаться с электросваркой, читать чертежи и схемы. Нагревательное оборудование с нижней камерой сделать дороже и сложнее, поэтому для самостоятельной сборки котла рекомендуется схема с пиролизным сгоранием, камера для которого смонтирована в верхней части корпуса.

Устройство и изготовление котла с верхним горением

Для изготовления корпуса котла необходимо заготовить две металлические формы с разными размерами, которые соединяют сваркой друг с другом. Проще всего найти цилиндрические корпуса, например, от газовых, кислородных или других баллонов. Баллон большего размера будет служить наружным кожухом, меньший баллон – топочной камерой котла;
Расстояние между баллонами будет работать как рубашка – по нему будет проходить теплоноситель;
Баллон меньшего размера делится стальной перегородкой на два отделения – одна часть работает как топливник и воздушный распределитель, в другом отделении дожигается газ, выделяемый при реакции пиролиза;
Распределитель делается в виде телескопической конструкции, с одного торца которой сваркой крепится плоскость с лепестками, равномерно распределяющими сгорающие выделения;
С обратного торца в зону сгорания поступает воздух, чтобы поддерживать постоянное горение топлива;
Сгорая, объем закладки уменьшается, и распределитель передвигается ниже, перераспределяя подачу воздуха;
Чтобы контролировать горение, устанавливаются специальные приборы, работающие от электричества;

Для изготовления пиролизных котлов силами умельца понадобятся простые инструменты, недорогие материалы и понятные схемы:

Необходимо разработать свой чертеж или изготовить котел твердотопливный длительного горения своими руками чертежи для которого можно отыскать в общем доступе. В крайнем случае можно работать с общей или принципиальной схемой, на которой будут указаны основные размеры конструкции;
Аппарат постоянного тока для сварки металла, электроды 3 и 4 мм;
Болгарка и диски по металлу (шлифовальные и отрезные);
Металлический цилиндр (стальная труба или баллон) L = 1,3 м, Ø = 0,5 м, H = 3 мм (L – длина цилиндра, Ø – диаметр цилиндра, H – толщина стеки цилиндра);
Металлический цилиндр (стальная труба или баллон) L = 1,5 м, Ø = 0,45 м, H = 3 мм (L – длина цилиндра, Ø – диаметр цилиндра, H – толщина стеки цилиндра). Если нет баллонов или подходящих труб, можно изготовить корпуса из стальных листов размером 1250 х 2500 х 2,5 мм, прокатать их на заводе и сварить из них круглые корпуса;
Стальная труба Ø 60 мм, длина изделия – 1,2 м;
Два узких железных цилиндра Ø 0,5 м, шириной 25 мм. Такие элементы можно сформировать из листового железа и сварить;
Стальной лист для дверцы загрузочной и зольной камер;
Навесы, ручки для открывания дверец, воздушные задвижки;
Обрезки металлического уголка для ножек корпуса и для изготовления лопастей;
Асбестовый шнур или полотно из асбеста для теплоизоляции топочной и зольной дверцы;

Как изготовить корпус котла из труб

Стальные трубы 0,5 и 0,45 м вкладываются друг в друга и соединяются металлическим кольцом, сделанным из пластины шириной 25 мм;
Из листового железа вырезается заготовка Ø 0,45 м, один торец труб заваривается, чтобы получить цилиндр с тепловым контуром шириной 25 мм;
В торце цилиндра вырезается прямоугольное отверстие размером 150-100 мм для дверцы зольной камеры. Затем люк приваривается, сама дверца крепится на петли и оснащается воздушной задвижкой;
Выше по корпусу вырезается прямоугольник для закладки топлива. Размеры топочной дверцы рассчитываются, исходя из размеров топлива. Приваривается люк и на петли крепится дверца, которая также оснащается задвижкой. Дверцы рекомендуется варить с двойными стенками и с асбестовыми прокладками, чтобы уменьшить тепловые потери;

Сверху в корпусе вваривается отрезок трубы для выпуска продуктов сгорания топлива;
По размерам рубашки верху и внизу привариваются отрезки труб Ø 1 дюйм или ¾ дюйма, через которые будет подключаться отопление дома. На трубах нарезается резьба;

Осталось проверить все швы опрессовкой водой под давлением ≥ 2 кг/см 2 .

Как сделать распределитель воздуха

Из листового железа необходимо вырезать заготовку меньше на два-три сантиметра, чем, Ø внутр котла. По центру этой заготовки нужно вырезать сваркой отверстие Ø 60 мм (такое же, как диаметр трубы распределителя);
После изготовления распределителя для котлов нужно его закрепить. Для этого вырезается стальной круг Ø 500 мм, и по центру прорезается отверстие Ø 60 мм. Распределитель устанавливается в агрегат, верхнюю часть распределителя нужно продеть в это отверстие, после чего крышку котла можно герметично приварить. Для подъема и опускания распределителя к петле крепится стальной трос;
Снизу на круг привариваются отрезки уголка или швеллера, которые будут выполнять роль лопастей. Их можно изогнуть, как на фото, но можно оставить прямыми;
На противоположном конце сваркой крепится железная петля для подъема распределителя, устанавливается заслонка, которая предназначена для регулирования воздушной струи в зоне сгорания топлива.

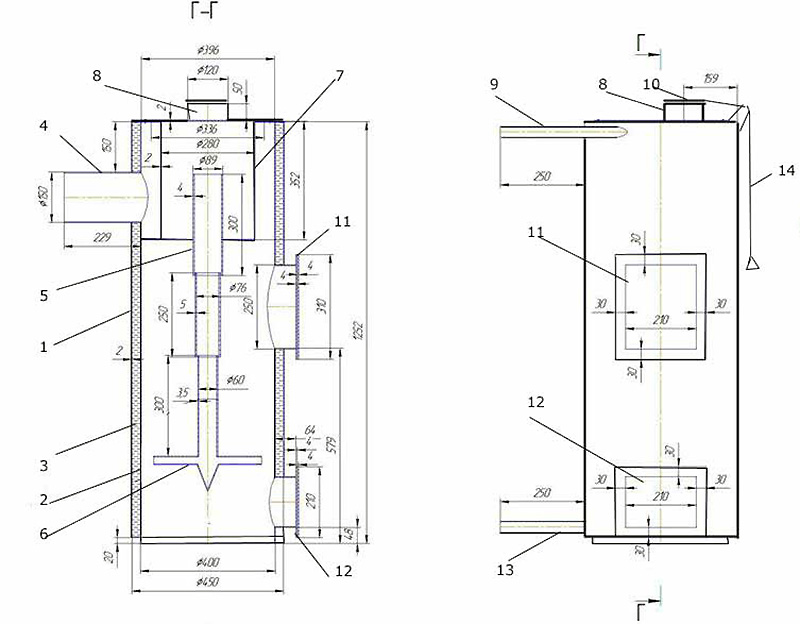

Пиролизные котлы длительного горения своими руками чертежи которых в большом разнообразии можно найти в общем доступе, могут быть с нижней камерой, но такие конструкции намного сложнее изготовить своими руками. Такие агрегаты конструктивно выполняются с дымососом или с принудительным наддувом.

В таком исполнении воздух в камеру, предназначенную для догорания топлива, вдувается принудительно. Такой наддув создает высокое давление, благодаря которому происходит практически полное догорание. Вентилятор может крепиться или сразу на дверце топливника, или сбоку, с присоединением к камере металлическим рукавом.

Преимущества котлов с нижним горением топлива:

Вентилятор наддува может быть абсолютно любым;
Возможно совмещение топочной камеры с камерой догорания, так как осуществлением наддува обеспечивается необходимый объем воздуха, и регулировать его можно мощностью вентилятора.

Но это преимущество имеет и негативные стороны:

Из-за высокой скорости воздушной струи не весь воздух направляется в центр очага горения, и топливо будет сгорать не полностью;
Также из-за высокой скорости воздуха небольшой процент пиролизных газов не сгорает, попадая в дымоход в первоначальном виде, поэтому КПД более 80-90% получить с такой организацией процесса сгорания невозможно.
При слишком сильном наддуве котел может просто взорваться, поэтому необходимо тщательно рассчитывать скорость наддува и величину создаваемого давления.

Если вы не хотите тратиться на дорогостоящие газовые и другие котлы, то наверняка вам будет интересно, как можно сделать твердотопливный котел своими руками. КПД такого котла находится примерно на одном уровне с печью, а изготовить котел своими руками не так уж и сложно, как может показаться на первый взгляд.

Чертежи твердотопливных котлов можно без труда отыскать в открытых источниках и ориентироваться на них при работе. Сегодня мы расскажем, как можно сделать котел на твердом топливе своими руками и что для этого потребуется.

Конструкция твердотопливных агрегатов

Конструкции твердотопливных котлов есть разные. Некоторые предусмотрены так, что с их помощью можно не только отапливать дом и греть воду, но также готовить пищу. Это повысит эффективность котла на твердом топливе, и сократите расходы на отопление помещения.

Для работы по изготовлению твердотопливного котла своими руками потребуются чертежи, материалы и инструменты . Котел твердотопливного типа состоит из следующих элементов:

бокса для сжигания твердого топлива, который оборудован колосниками для подачи воздуха в нужном количестве;
дроссельных заслонок для перекрытия каналов после угасания пламени и контроля силы воздушной тяги;
резервуара для жидкости. Вода в отопительной системе служит в качестве теплоносителя. Резервуаром может быть теплообменник трубчатой формы;
дымохода для создания тяги, которая выводит продукты горения топлива наружу.

Кроме того, важным, но необязательным элементом системы является термоаккумулятор, который равномерно распределяет тепло по всей территории помещений. Это представляет собой емкость из металла нужного размера, которую устанавливают своими руками на твердотопливный агрегат, и накапливает тепловую энергию при активной топке. Когда топка временно приостанавливается, носитель циркулирует по магистралям , нагнетая воздух.

Также над термоаккумулятором можно установить дополнительный накопитель горячей жидкости для бытовых нужд, с целью обеспечения лучшего комфорта для жильцов.

Перед тем как начинать работу по сборке котла на твердом топливе своими руками, нужно сделать чертежи котла и всей системы отопления. Такие чертежи можно найти в Интернете и готовые, но лучше адаптировать их под свое жилье, поскольку к каждой отопительной системе нужно создавать свой подход.

Инструменты и материалы для работы

Чтобы своими руками собрать котел, работающий на топливе твердого типа, нужно приготовить следующее:

Чтобы приобрести строительные материалы по выгодной цене, лучше всего обратиться в компанию, которая занимается металлопрокатом, и может предоставить хорошую скидку.

Работа по сборке котла предусматривает сварку, поэтому полный перечень рабочих инструментов выглядит так:

инверторный или другой сварочный аппарат, который можно применять дома;
измерительные приборы, включая рулетку, строительный уровень и уголки;
болгарка высокой мощности;
электродрель со сверлами;
пассатижи и щипцы.

Приступать к работе нужно лишь тогда, если вы имеете навыки работы со сварочными и прочими инструментами, которые потребуются при сборке котла.

Создание твердотопливного котла своими руками

При грамотной организации рабочего процесса по сборке, ничего сложного в работе не будет. Желательно осуществлять сборку котла в специально отведенном помещении, например, в мастерской. Детали же для котла делают на верстаке .

Особенности изготовления корпусных деталей

Ключевым элементом любого котла отопления, независимо от того, на каком топливе он будет работать, является топка. Чтобы своими руками изготовить топку, нужны лишь качественные материалы, которые смогут выдержать максимальные температурные нагрузки до тысячи градусов. Итак, процесс изготовления корпуса котла состоит из таких действий:

Чтобы сделать такое отверстие квадратной формы нужно на сталь нанести разметку , потом взять электродрель и проделать отверстия по углам. Далее делается сквозной прорез угловым шлифовальным аппаратом и ведется из центра до края.

Изготовление водного резервуара и теплообменника

Чтобы котел на твердом топливе был максимально эффективным, то его следует оборудовать двумя водными резервуарами. Их делают на основе листов из нержавеющей стали, из которых нужно вырезать прямоугольники нужного размера и сварить друг с другом. Помните, что для проведения сварочных работ нужно не только иметь специальный аппарат, но и обладать соответствующими навыками , или доверить эту работу профессионалам, обратившись в профильную мастерскую.

А теплообменник представляет собой комплект простых труб, которые применяются в водопроводах. Их сваривают друг с другом так, чтобы они в итоге образовывали так называемый проточный цикл, который имеет максимально допустимую внешнюю площадь. Таким образом, можно достичь максимально эффективной теплоотдачи между теплоносителем и сгораемым топливом.

Особенности сборки твердотопливного котла

Стоит отметить, что конструкция отопительных устройств такова, что металла в них очень много, естественно, это сказывается на их весе. Поэтому сборку готового котла нужно проводить в месте непосредственной его установки.

Сборка включает такие действия:

Песок для этой цели нужно применять хорошо промытый, в нем не должно быть ни грязи, ни каких-либо элементов органики. Перед работой его нужно будет прокалить на пламени, чтобы выжечь из него все ненужное. Если этого не сделать заранее, то при работе котла будет образовываться крайне неприятный запах.

Последний этап работы заключается в установке верхней плиты . Все готовые резервуары из нержавейки нужно поставить на плиту сверху и подключить к соответствующим контурам системы. Затем нужно поставить на места дверцы каждого бункера и сделать пробный запуск агрегата, чтобы проверить, как он работает.

Одно из требований, которое выдвигается к котлам на любом топливе независимо от места из применения – это высокая экономичность. Также они должны иметь малую тепловую инерцию и обладать функцией быстрого регулирования мощности.

Также выбирать отопительный прибор на том или ином топливе следует и в зависимости от местности, где вы проживаете. Котел на твердом топливе лучше всего подойдет для регионов с холодным климатом и сильными зимними морозами.

Если вы хотите собрать твердотопливный котел своими руками, то при правильном подходе и строгом соблюдении инструкции вы получите экономичный отопительный агрегат и сэкономите огромные средства на его покупке, установке и эксплуатации.

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Виды отопительных котлов

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Видео

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:
