Расчёт контура заземления подстанции. Расчёт заземления и его особенности

Нормируемое сопротивление растеканию тока в землю (допустимое при данном грунте) Нормируемое сопротивление
Нормируемое сопротивление растеканию тока заземляющего устройства согласно Правил устройства электроустановок (ПУЭ). Размерность - Ом.
В соответствии с ПУЭ устанавливают допустимое сопротивление заземляющего устройства Rн. Если заземляющее устройство является общим для установок на различное напряжение, то за расчетное сопротивление заземляющего устойства принимают наименьшее из допустимых.
Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN- или PE-проводника ВЛ напряжением до 1 кВ при количестве отходящих линий не менее двух. Сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока, должно быть не более 15, 30 и 60 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.
При линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока в случае, если удельное сопротивление земли p > 100 Ом*м допускается увеличивать указанные нормы в 0,01p раз, но не более десятикратного.
Заземляющие устройства электроустановок напряжением до 1 кВ в сетях с изолированной нейтралью, используемые для защитного заземления открытых проводящих частей в системе IT, должно соответствовать условию:

где R - сопротивление заземляющего устройства, Ом;
Uпр - напряжение прикосновения, значение которого принимается равным 50 В (см. также 1.7.53 ПУЭ);
I - полный ток замыкания на землю, А.
Как правило, не требуется принимать значение сопротивления заземляющего устройства менее 4 Ом. Допускается сопротивление заземляющего устройства до 10 Ом, если соблюдено приведенное выше условие, а мощность генераторов или трансформаторов не превышает 100 кВА, в том числе суммарная мощность генераторов или трансформаторов, работающих параллельно.

В электроустановках напряжением выше 1 кВ сети с изолированной нейтралью сопротивление заземляющего устройства при прохождении расчетного тока замыкания на землю в любое время года с учетом сопротивления естественных заземлителей должно быть

но не более 10 Ом, где I - расчетный ток замыкания на землю, А.
В качестве расчетного тока принимается:
1) в сетях без компенсации емкостных токов - ток замыкания на землю;
2) в сетях с компенсацией емкостных токов:
для заземляющих устройств, к которым присоединены компенсирующие аппараты, - ток, равный 125 % номинального тока наиболее мощного из этих аппаратов;для заземляющих устройств, к которым не присоединены компенсирующие аппараты, - ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов.
Расчетный ток замыкания на землю должен быть определен для той из возможных в эксплуатации схем сети, при которой этот ток имеет наибольшее значение.")" onmouseout="hide_info(this)" src="/pics/help.gif">

Система заземления обеспечивает безопасность жильцов и бесперебойное функционирование электробытовой техники. Заземление предотвращает поражение током в случае утечек электричества на нетоковедущие элементы из металла, возникающих при повреждении изоляции. Создание системы безопасности - ответственное мероприятие, поэтому перед его проведением необходимо произвести расчет заземления.

Естественное заземление

Во времена, когда перечень электробытовой техники в жилище ограничивался одним телевизором, холодильником и стиральной машиной, заземляющие устройства использовались редко. Защита от утечки тока возлагалась на естественные заземлители, такие как:

  • неизолированные металлические трубы;
  • обсадка водяных скважин;
  • элементы металлических заборов, уличные фонари;
  • оплетка кабельных сетей;
  • стальные элементы фундаментов, колонн.

Лучший вариант естественного заземления - водопроводная магистраль из стали. За счет своей большой длины водопроводы сводят к минимуму сопротивление току растекания. Эффективность водопроводов достигается еще и благодаря их прокладке ниже уровня сезонного промерзания, а потому на их защитные качества не влияют ни жара, ни холод.

Металлические элементы подземных железобетонных изделий подходят для заземлительной системы, если соответствуют следующим требованиям:

  • имеется достаточный (по нормам Правил устройства электроустановок) контакт с глинистой, супесчаной или влажной песчаной основой;
  • при строительстве фундамента арматура на двух или более участках была выведена наружу;
  • металлические элементы имеют сварные соединения;
  • сопротивление арматуры соответствует регламенту ПУЭ;
  • имеется электросвязь с шиной заземления.

Обратите внимание! Из всего перечня указанных выше естественных заземлений рассчитываются только подземные железобетонные конструкции.

Эффективность функционирования естественного заземления устанавливается на основе измерений, проведенных уполномоченным лицом (представителем Энергонадзора). На основе проведенных замеров специалист даст рекомендации относительно необходимости установки дополнительного контура к естественному контуру заземления. Если естественная защита отвечает требованиям нормативов, Правила устройства электроустановки указывают на нецелесообразность дополнительного заземления.

Расчеты для устройства искусственного заземления

Абсолютно точный расчет заземления произвести практически невозможно. Даже профессиональные проектировщики оперируют приблизительным количеством электродов и дистанциями между ними.

Причина сложности расчетов состоит в большом количестве внешних факторов, каждый из которых оказывает существенное влияние на систему. К примеру, нельзя предсказать точный уровень влажности, не всегда известна фактическая плотность грунта, его удельное сопротивление и так далее. В связи с неполной определенностью вводных данных итоговое сопротивление организованного контура заземления в конечном счете отличается от базового значения.

Разницу в проектируемых и реальных показателях нивелируют за счет монтажа дополнительных электродов или путем увеличения длины стержней. Тем не менее, предварительные расчеты важны, так как позволяют:

  • отказаться от лишних трат (или хотя бы уменьшить их) на покупку материалов, на земляные работы;
  • подобрать наиболее подходящую конфигурацию заземлительной системы;
  • выбрать правильный план действий.

Для облегчения расчетов существует разнообразное программное обеспечение. Однако чтобы разобраться в их работе, необходимы определенные познания о принципах и характере вычислений.

Компоненты защиты

Защитное заземление включает электроды, установленные в землю и соединенные электросвязью с заземляющей шиной.

В системе имеются такие элементы:

  1. Металлические стержни. Один или несколько металлических стержней направляют ток растекания в грунт. Обычно в качестве электродов используют отрезки длинномерного металла (трубы, уголок, круглые металлические изделия). В некоторых случаях используется листовая сталь.
  2. Металлический проводник, объединяющий несколько заземлителей в единую систему. Обычно в этом качестве используют установленный по горизонтали проводник в виде уголка, прута или полосы. Металлическую связь приваривают к концам закопанных в землю электродов.
  3. Проводник, соединяющий находящийся в грунте заземлитель с шиной, которая имеет связь с защищаемым оборудованием.

Два последних элемента называются одинаково - заземляющий проводник. Оба элемента выполняют идентичную функцию. Различие кроется в том, что металлосвязь находится в грунте, а проводник подключения заземления к шине располагается на поверхности. В связи с этим к проводникам предъявляются неодинаковые требования по устойчивости к коррозии.

Принципы и правила вычислений

Грунт - один из составляющих элементов системы заземления. Его параметры имеют важное значение и участвуют в расчетах так же, как и длина металлических деталей.

При проведении расчетов используют формулы, указанные в Правилах устройства электроустановок. Применяются переменные данные, собираемые установщиком системы, и постоянные параметры (есть в таблицах). К постоянным данным относится, например, сопротивление грунта.

Определение подходящего контура

Прежде всего необходимо выбрать форму контура. Конструкция обычно выполняется в виде определенной геометрической фигуры или простой линии. Выбор конкретной конфигурации зависит от размеров и формы участка.

Проще всего реализовать линейную схему, так как для монтажа электродов понадобится выкопать лишь одну прямую траншею. Однако установленные в линию электроды станут экранировать, что ухудшит положение с током растекания. В связи с этим при расчетах линейного заземления применяется поправочный коэффициент.

Наиболее распространенной схемой для создания защитного заземления выступает треугольная форма контура. По вершинам геометрической фигуры устанавливают электроды. Металлические штыри должны быть достаточно отдалены друг от друга, чтобы не препятствовать рассеиванию поступающих в них токов. Для обустройства защитной системы частного дома считается достаточным три электрода. Для организации эффективной защиты необходимо еще и правильно подобрать длину стержней.

Расчет параметров проводников

Длина металлических стержней важна, поскольку влияет на эффективность системы защиты. Имеет значение и длина элементов металлосвязи. Кроме того, от длины металлических деталей зависят расход материала и общие затраты на обустройство заземления.

Сопротивление вертикальных электродов определяется их длиной. Другой параметр - поперечные размеры - не влияет существенным образом на качество защиты. И все же сечение проводников регулируется Правилами устройства электроустановок, так как данная характеристика важна с точки зрения устойчивости к коррозии (электроды должны служить 5 – 10 лет).

При соблюдении прочих условий существует правило: чем больше металлических изделий участвует в схеме, тем выше безопасность контура. Работы по организации заземления довольно трудоемкие: чем больше заземлителей, тем больше земляных работ, чем длиннее стержни, тем глубже их нужно забивать.

Что выбрать: количество электродов или их длину - решать организатору работ. Однако на этот счет есть определенные правила:

  1. Стержни необходимо устанавливать ниже горизонта сезонного промерзания по крайней мере на 50 сантиметров. Это позволит отстранить сезонные факторы от влияния на эффективность системы.
  2. Дистанция между вертикально установленными заземлителями. Расстояние определяется конфигурацией контура и длиной стержней. Для выбора правильной дистанции нужно воспользоваться соответствующей справочной таблицей.

Нарезанный металлопрокат вбивают в грунт на 2,5 – 3 метра при помощи кувалды. Это довольно трудоемкая задача, даже если учесть, что из указанной величины нужно вычесть примерно 70 сантиметров глубины траншеи.

Экономное расходование материала

Так как сечение металла - не самый важный параметр, рекомендуется приобретать материал с наименьшей площадью сечения. Однако при этом нужно оставаться в пределах минимально рекомендуемых значений. Наиболее экономичные (но способные выдержать удары кувалды) варианты металлоизделий:

  • трубы диаметром 32 миллиметра и толщиной стенок от 3 миллиметров;
  • уголок равнополочный (сторона - 50 или 60 миллиметров, толщина - 4 или 5 миллиметров);
  • круглая сталь (диаметр от 12 до 16 миллиметров).

В качестве металлосвязи оптимальным выбором станет полоса из стали толщиной 4 миллиметра. В качестве альтернативы подойдет 6-миллиметровый стальной прут.

Обратите внимание! Горизонтальные стержни приваривают к вершинам электродов. Поэтому к расчетной дистанции между электродами следует добавить еще 18 – 23 сантиметра.

Наружный участок заземления можно изготовить из 4-миллиметровой полосы (ширина - 12 миллиметров).

Формулы для расчетов

Подойдет универсальная формула, с помощью которой рассчитывают сопротивление вертикального электрода.

При проведении вычислений не обойтись без справочных таблиц, где указаны примерные значения. Данные параметры определяются составом грунта, его средней плотностью, способностью задерживать воду, климатическим поясом.

Устанавливаем нужное количество стержней, не принимая во внимание показатель сопротивления горизонтального проводника.

Определяем уровень сопротивления вертикального стержня на основе показателя сопротивления заземлителя горизонтального типа.

На основании полученных результатов приобретаем нужное количество материала и планируем начало работ по созданию системы заземления.

Заключение

Поскольку самое высокое сопротивление грунта отмечается в сухое и морозное время, организацию заземлительной системы лучше всего запланировать именно на этот период. В среднем сооружение заземления занимает 1 – 3 рабочих дня.

До засыпки траншеи землей следует проверить работоспособность заземлительных устройств. Оптимальная среда для проверки должна быть как можно более сухой, в почве не должно быть много влаги. Поскольку зимы не всегда бывают бесснежными, проще всего заняться строительством системы заземления в летний период.

Расчет заземляющих устройств сводится главным образом к расчету собственно заземлителя, так как заземляющие проводники в большинстве случаев принимаются по условиям механической прочности и стойкости к коррозии по ПТЭ и ПУЭ. Исключение составляют лишь установки с выносным заземляющим устройством. В этих случаях рассчитываются последовательно включаемые сопротивления соединительной линии и заземлителя, так, чтобы их суммарное сопротивление не превышало допустимого.

Следует особо выделить вопросы расчета заземляющих устройств для заполярных и северо-восточных районов нашей страны. Для них характерны многомерзлые грунты, имеющие удельное сопротивление поверхностных слоев на один - два порядка выше, чем в обычных условиях средней полосы СССР.

Расчет сопротивления заземлителей в других районах СССР производится в следующем порядке:

1. Устанавливается необходимое по ПУЭ допустимое сопротивление заземляющего устройства r зм. Если заземляющее устройство является общим для нескольких электроустановок, то расчетным сопротивлением заземляющего устройства является наименьшее из требуемых.

2. Определяется необходимое сопротивление искусственного заземлителя с учетом использования естественных заземлителей, включенных параллельно, из выражений

(8-14)

где r зм -допустимое сопротивление заземляющего устройства по п. 1, R и-сопротивление искусственного заземлителя; R е-сопротивление естественного заземлителя. Определяется расчетное удельное сопротивление грунта расч с учетом повышающих коэффициентов, учитывающих высыхание грунта летом и промерзание зимой.

При отсутствии точных данных о грунте можно воспользоваться табл. 8-1, где приведены средние данные по сопротивлениям грунтов, рекомендуемые для предварительных расчетов.

Таблица 8-1

Средние удельные сопротивления грунтов и вод, рекомендуемые для предварительных расчетов

Примечание. Удельные сопротивления грунтов определены при влажности 10-20% к массе грунта

Измерение удельного сопротивления для получения более надежных результатов производят в теплое время года (май - октябрь) в средней полосе СССР. К измеренному значению удельного сопротивления грунта в зависимости от состояния грунта и от количества осадков вводятся поправочные коэффициенты к, учитывающие изменение вследствие высыхания и промерзания грунта, т. е. Р расч =Р к

4. Определяется сопротивление растеканию одного вертикального электрода R в.о. формулам табл. 8-3. Эти формулы даны для стержневых электродов из круглой стали или труб.

При применении вертикальных электродов из угловой стали в формулу вместо диаметра трубы подставляется эквивалентный диаметр уголка, вычисленный по выражению

(8-15)

где b - ширина сторон уголка.

5. Определяется примерное число вертикальных заземлителей при предварительно принятом коэффициенте использования

(8-16)

где R в.о. - сопротивление растеканию одного вертикального электрода, определенное в п. 4; R и - необходимое сопротивление искусственного заземлителя; К и,в,зм - коэффициент использования вертикальных заземлителей.

Таблица 8-2

Значение повышающего коэффициента к для различных климатических зон

Коэффициенты использования вертикальных заземлителей даны в табл. 8-4 при расположении их в ряд и в табл. 8-5 при размещении их по контуру

6. Определяется сопротивление растеканию горизонтальных электродов Rг по формулам табл. 8-3. Коэффициенты использования горизонтальных электродов для предварительно принятого числа вертикальных электродов принимаются по табл. 8-6 при расположении вертикальных электродов в ряд и по табл. 8-7 при расположении вертикальных электродов по контуру.

7. Уточняется необходимое сопротивление вертикальных электродов с учетом проводимости горизонтальных соединительных электродов из выражений

(8-17)

где R г - сопротивление растеканию горизонтальных электродов, определенное в п.6; R и - необходимое сопротивление искусственного заземлителя.

Таблица 8-3

Формулы для определения сопротивления растеканию тока различных заземлителей


Таблица 8-4

Коэффициенты использования вертикальных заземлителей, К и,в,зм, размещенных в ряд, без учета влияния горизонтальных электродов связи

Таблица 8-5

Коэффициенты использования вертикальных заземлителей, К и,в,зм, размещенных по контуру, без учета влияния горизонтальных электродов связи

Таблица 8-6

Коэффициенты использования К и,г,зм горизонтальных соединительных электродов, в ряду из вертикальных электродов

Таблица 8-7

Коэффициенты использования К и,г,зм вертикальных соединительных электродов в контуре из вертикальных электродов

8. Уточняется число вертикальных электродов с учетом коэффициентов использования по табл. 8-4 и 8-5:


Окончательно принимается число вертикальных электродов из условий размещения.

9. Для установок выше 1000 В с большими токами замыкания на землю проверяется термическая стойкость соединительных проводников по формуле (8-11).

Пример 1 . Требуется рассчитать контурный заземлитель подстанции 110/10 кВ со следующими данными: наибольший ток через заземление при замыканиях на землю на стороне 110 кВ - 3,2 кА, наибольший ток через заземление при замыканиях на землю на стороне 10 кВ - 42 А; грунт в месте сооружения подстанции - суглинок; климатическая зона 2; дополнительно в качестве заземления используется система тросы - опоры с сопротивлением заземления 1,2 Ом.

Решение 1. Для стороны 110 кВ требуется сопротивление заземления 0,5 Ом, Для стороны 10 кВ по формуле (8-12) имеем:

где расчетное напряжение на заземляющем устройстве U расч принято равным 125 В, так как заземляющее устройство используется также и для установок подстанции напряжением до 1000 В.

Таким образом, в качестве расчетного принимается сопротивление rзм = 0,5 Ом.

2.Сопротивление искусственного заземлителя рассчитывается с учетом использования системы тросы-опоры


3. Рекомендуемое для предварительных расчетов удельное сопротивление грунта в месте сооружения заземлителя (суглинка) по табл. 8-1 составляет 1000 Ом м. Повышающие коэффициенты к для горизонтальных протяженных электродов при глубине заложения 0,8 м равны 4,5 и соответственно 1,8 для вертикальных стержневых электродов длиной 2 - 3 м при глубине заложения их вершины 0,5 - 0,8 м.

Расчетные удельные сопротивления: для горизонтальных электродов Р расч.г = 4,5х100 = 450 Ом м; для вертикальных электродов расч.в= 1,8х100 = 180 Ом м.

4. Определяется сопротивление растеканию одного вертикального электрода - уголка № 50 длиной 2,5 м при погружении ниже уровня земли на 0,7 м по формуле из табл. 8-3:

где d= d y,эд= 0,95; b = 0,95x0,95 = 0,0475 м; t =0,7 + 2,5/2 = 1,95 м;


5. Определяется примерное число вертикальных заземлителей при предварительно принятом коэффициенте использования К и,в,зм = 0,6:

6. Определяется сопротивление растеканию горизонтальных электродов (полосы 40х4 мм 2), приваренных к верхним концам уголков. Коэффициент использования соединительной полосы в контуре К и,г,зм при числе уголков примерно 100 и отношении a/l = 2 по табл. 8-7 равен 0,24. Сопротивление растеканию полосы по периметру контура (l = 500 м) по формуле из табл. 8-3 равно:

7. Уточненное сопротивление вертикальных электродов


8. Уточненное число вертикальных электродов определяется при коэффициенте использования К и, г, зм = 0,52, принятом из табл. 8-5 при n = 100 и a/l = 2:

Окончательно принимается 116 уголков.

Дополнительно к контуру на территории устраивается сетка из продольных полос, расположенных на расстоянии 0,8-1 м от оборудования, с поперечными связями через каждые 6 м. Дополнительно для выравнивания потенциалов у входов и въездов, а также по краям контура прокладываются углубленные полосы. Эти неучтенные горизонтальные электроды уменьшают общее сопротивление заземления, проводимость их идет в запас надежности.

9. Проверяется термическая стойкость полосы 40 × 4 мм 2 .

Минимальное сечение полосы из условий термической стойкости при к. з. на землю в формуле (8-11) при приведенном времени протекания тока к. з. tп = 1,1 равно:

Таким образом, полоса 40 × 4 мм 2 условию термической стойкости удовлетворяет.

Пример 2 . Требуется рассчитать заземление подстанции с двумя трансформаторами 6/0,4 кВ мощностью 400 кВА со следующими данными: наибольший ток через заземление при замыкании на землю на стороне 6 кВ 18 А; грунт в месте сооружения - глина; климатическая зона 3; дополнительно в качестве заземления используется водопровод с сопротивлением растеканию 9 Ом.

Решение. Предполагается сооружение заземлителя с внешней стороны здания, к которому примыкает подстанция, с расположением вертикальных электродов в один ряд длиной 20 м; материал - круглая сталь диаметром 20 мм, метод погружения - ввертывание; верхние концы вертикальных стержней, погруженные на глубину 0,7 м, приварены к горизонтальному электроду из той же стали.

1. Для стороны 6 кВ требуется сопротивление заземления, определяемое формулой (8-12):

где расчетное напряжение на заземляющем устройстве принято равным 125 В, так как заземляющее устройство выполняется общим для сторон 6 и 0,4 кВ.

Согласно ПУЭ сопротивление заземления не должно превышать 4 Ом. Таким образом, расчетным является сопротивление заземления rзм = 4 Ом.

2. Сопротивление искусственного заземлителя рассчитывается с учетом использования водопровода в качестве параллельной ветви заземления

3. Рекомендуемое для расчетов сопротивление грунта в месте сооружения заземления (глина) по табл. 8-1 составляет 70 Ом*м. Повышающие коэффициенты к для 3-й климатической зоны по табл. 8-2 принимаются равными 2,2 для горизонтальных электродов при глубине заложения 0,7 м и 1,5 для вертикальных электродов длиной 2-3 м при глубине заложения их верхнего конца 0,5-0,8 м.

Расчетные удельные сопротивления грунта:

для горизонтальных электродов Р расч.г = 2,2 × 70 = 154 Ом*м;

для вертикальных электродов Р расч.в = 1,5х70 = 105 Ом*м.

4. Определяется сопротивление растеканию одного стержня диаметром 20 мм, длиной 2 м при погружении ниже уровня земли на 0,7 м по формуле из табл. 8-3:

5. Определяется примерное число вертикальных заземлителей при предварительно принятом коэффициенте использования К и. г. зм = 0,9

6. Определяется сопротивление растеканию горизонтального электрода из круглой стали диаметром 20 мм, приваренного к верхним концам вертикальных стержней.

Коэффициент использования горизонтального электрода в ряду из стержней при числе их примерно 6 и отношении расстояния между стержнями к длине стержнями a/l = 20/5х2 = 2 в соответствии с табл. 8-6 принимается равным 0,85.

Сопротивление растеканию горизонтального электрода определяется по формуле из табл. 8-3 и 8-8:

Таблица 8-8

Коэффициенты повышения сопротивления по отношению к измеренному удельному сопротивлению грунта (или сопротивлению заземления) для средней полосы СССР

Примечания:1) к 1 применяется, если измеренная величина Р (Rх) соответствует примерно минимальному значению (грунт влажный - времени измерений предшествовало выпадение большого количества осадков);

2) к2 применяется, если измеренная величина Р (Rх) соответствует примерно среднему значению (грунт средней влажности - времени измерений предшествовало выпадение небольшого количества осадков);

3) к3 применяется, если измеренная величина Р (Rх) соответствует примерно наибольшему значению (грунт сухой - времени измерений предшествовало выпадение незначительного количества осадков).

7. Уточненное сопротивление растеканию вертикальных электродов

8. Уточненное число вертикальных электродов определяется при коэффициенте использованияК и. г. зм= 0,83, принятом из табл. 8-4 при n = 5 и a/l= 20/2х4 = 2,5 (n = 5 вместо 6 принято из условия уменьшения числа вертикальных электродов при учете проводимости горизонтального электрода)

Окончательно принимается четыре вертикальных стержня, при этом сопротивление растеканию несколько меньше расчетного.

Выдержка из Справочника по электроснабжению промышленных предприятий

под общей редакцией А. А. Федорова и Г. В. Сербиновского

Защитное заземление - преднамеренное электрическое соединение с землей металлических нетоковедущих частей электроустановок, которые нормально не находятся под напряжением, но могут оказаться под ним (прежде всего вследствие нарушения изоляции).

При замыкании фазы на металлический корпус электроустановки он приобретает электрический потенциал относительно земли. Если к корпусу такой электроустановки прикоснется человек, стоящий на земле или токопроводящем полу (например, бетонном), он немедленно будет поражен электрическим током.

Посредством защитного заземления ток замыкания перераспределяется между заземляющим устройством и человеком обратно пропорционально их сопротивлениям.

Поскольку сопротивление тела человека в сотни раз превышает величину сопротивления растеканию тока заземляющего устройства, через тело человека, прикоснувшегося к поврежденному заземленному оборудованию, пройдет ток, не превышающий предельно допустимого значения (10 мА), а основная часть тока уйдет в землю через контур заземления. При этом напря-жение прикосновения на корпусе оборудования не превысит 42 В.

Контур заземления выполняют из стальных стержней, уголков, некондиционных труб и др. В траншее глубиной до 0,7 м вертикально забиваются стержни (трубы, уголки и др.), а выступающие из земли верхние концы соединяются сваркой внахлест стальной полосой или прутком.

При этом необходимо соблюдать следующие условия.

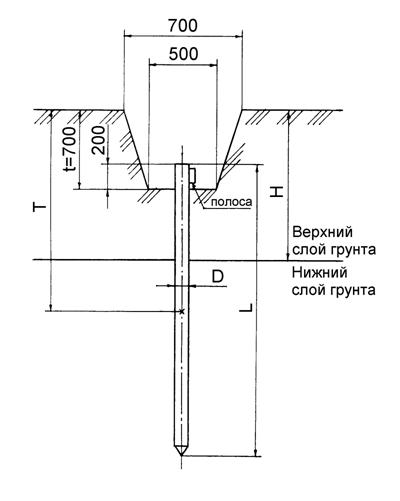

Рис. 2. Установка одиночного заземлителя в двухслойном грунте:
L - длина одиночного заземлителя ; D - диаметр одиночного заземлителя ;
Н - толщина верхнего слоя грунта; Т - заглубление заземлителя (расстояние
от поверхности земли до середины электрода); t - глубина траншеи (заглубление соединительной полосы)

  1. Расстояние между соседними стержнями рекомендуется выбирать равным длине стержня (если иное не предусмотрено условиями эксплуатации) (рис. 3).

Стержни можно располагать в ряд (рис. 3) или в виде какой-либо геометрической фигуры (квадрата, прямоугольника) в зависимости от удобства монтажа и используемой площади. Совокупность стержней, соединенных между собой полосой, образует контур заземления. В помещении контур заземления приваривается к корпусу силового щита и к заземляющей магистрали (шине заземления), которая проходит вдоль стен здания. На практике часто используются естественные заземлители (части коммуникаций, зданий и сооруже-ний производственного или иного назначения), находящиеся в соприкосновении с землей. Это канализационные трубы, железобетонные конструкции фундаментов, свинцовые оболочки кабелей и др.

Рис. 3. Конструкция заземляющего устройства:
L - длина одиночного заземлителя ; K - расстояние между соседними (смежными) заземлителями

Измерение сопротивления растеканию тока заземляющих устройств должно производиться в сроки, установленные Правилами эксплуатации электроустановок потребителей (ПЭЭП) не реже одно-го раза в шесть лет, а также после каждого капитального ремонта и длительного бездействия установки.

Сопротивление заземляющих устройств рекомендуется измерять в наиболее жаркие и сухие или в наиболее холодные дни года, когда грунт имеет наименьшую влажность. Чем меньше влажность, тем выше удельное сопротивление грунта. В первом случае влага из грунта испаряется, во втором - замерзает (лед практически не проводит электрический ток). При замерах в другие дни нужно полученные значения корректировать с помощью поправочных коэффициентов, которые приводятся в ПЭЭП .

Расчет заземляющего устройства сводится к определению числа вертикальных заземлителей и длины соединительной полосы. Для упрощения расчета примем, что одиночный вертикальный заземлитель представляет собой стержень, либо трубу малого диаметра.

где L и D - длина и диаметр стержня соответственно, м; P экв эквивалентное удельное сопротивление грунта, Ом*м ; Т - заглубление электрода (расстояние от поверхности земли до середины электрода), м.

Студенты неэлектротехнических специальностей могут определить сопротивление одиночного вертикального заземлителя по формуле:

(3)

или по упрощенной формуле:

(4)

Примечание: здесь и далее знаком (*) обозначаются формулы для расчетов, которые проводят студенты неэлектротехнических специальностей. Формулы, не отмеченные данным знаком, общие для студентов всех специальностей.

Величина эквивалентного удельного сопротивления грунта P экв для студентов неэлектротехнических специальностей задается преподавателем из табл. 2.

Эквивалентным удельным сопротивлением грунта P экв неоднородной структурой называется такое удельное сопротивление земли с однородной структурой, в которой сопротивление заземляющего устройства имеет то же значение, что и в земле с неоднородной структурой. Если грунт двухслойный, эквивалентное удельное сопротивление определяется из выражения:

P экв = Y*P 1 *P 2 L/, (5)

где Y - коэффициент сезонности (по табл. 2 - для стержневых заземлителей ); P 1 - удельное сопротивление верхнего слоя грунта, Ом*м ; P 2 - удельное сопротивление нижнего слоя грунта Ом*м ; Н - толщина верхнего слоя грунта, м; t - заглубление полосы, м.

Одиночный заземлитель должен полностью пронизывать верхний слой грунта и частично нижний.

Таблица 1 -Эквивалентное удельное сопротивление грунтов

Грунт

Удельное сопротивление R экв , Ом ? м

пределы колебаний

при влажности грунта 10...12%

Чернозем

9...53

Торф

9...53

Глина

8...70

Суглинок

40...150

Супесь

150...400

Песок

400...700

Заглубление полосы t принимается равным 0,7 м - это глубина траншеи (рис. 2). Величина удельного сопротивления грунта непостоянна и зависит от его влажности. Степень влажности грунта определяется в основном количеством выпавших осадков и процессами их высу-шивания . Поверхностные слои грунта подвержены значительным из-менениям влажности. Вследствие этого сопротивление заземлителя будет тем стабильнее, чем глубже он расположен в грунте. Для уменьшения влияния климатических условий на сопротивление заземления верхнюю часть заземлителя размещают в грунте на глубину не менее 0,7 м. Следовательно, заглубление стержня можно определить по формуле:

T = (L/2) + t (6)

Таблица 2 - Значения расчетных климатических коэффициентов сезонности сопротивления грунта

Заземлитель

Климатическая зона

Стержневой

1,8...2,0

1,6...1,8

1,4...1,5

1,2...1,4

Полосовой

4,5…7,0

3,5…4,5

2,0…2,5

1,5…2,0

  1. Определяем ориентировочное количество вертикальных заземлителей без учета сопротивления соединительной полосы:

n 0 = R 0 /R н , *(7)

где RH - нормируемое сопротивление растеканию тока заземляющего устройства согласно ПУЭ, Ом;

Для студентов электротехнических специальностей:

n 0 = R 0 *Y/R н .(8)

Коэффициент сезонности Y второй климатической зоны (средняя температура января от -15 до -10°С , июля - от +18 до +22°С) принимается равным 1,6...1,8.

Таблица 3 - Нормируемые значения величины сопротивления растеканию тока заземляющих устройств (для электроустановок напряжением до 1000 В)

Вид заземления

Напряжение сети, В

220/127

380/220

660/380

нормируемое сопротивление R н , Ом

Рабочее заземление нулевой точки трансформатора (генератора)

Повторное заземление нулевого провода на вводе в объект

Повторное заземление нулевого провода на воздушной линии

Величины, приведенные в табл. 3, справедливы при эквивалентном удельном сопротивлении грунта 100 Ом*м и менее. Если эквивалентное удельное сопротивление грунта более 100 Ом*м , необходимо эти величины умножить на коэффициент k з =r экв /100. Коэффициент k з не может быть меньше 1 и больше 10 (даже при больших удельных сопротивлениях грунта).

  1. Определяем сопротивление растеканию тока соединительной полосы:

(9)

где L п , b - длина и ширина соединительной полосы, м; t - заглубление соединительной полосы; Y п - коэффициент сезонности для полосы (по табл. 2 - для полосовых заземлителей ); h п - коэффициент использования полосы (табл. 4).

Формула для приближенного расчета:

(10)

Длину полосы можно определить по предварительному количеству вертикалъных заземлителей . Если принять что они размещены в ряд, то длина полосы составит:

L п = K(n 0 - 1), (11)

где К - расстояние между соседними вертикальными заземлителями , м,

  1. Определяем сопротивление вертикальных заземлителей с учетом сопротивления растеканию тока соединительной полосы (для студентов электротехнических специальностей):

R в = R п *R н (R п - R н ) (12).

  1. Определяем окончательное количество заземлителей (для студентов электротехнических специальностей):

n = R o /R в *h с , (13)

где h с - коэффициент использования вертикальных заземлителей .

Так как токи, растекающиеся с параллельно соединенных одиночных заземлителей , оказывают взаимное влияние, возрастает общее сопротивление заземляющего контура, которое тем больше, чем ближе расположены вертикальные заземлители друг к другу. Это явление учитывается коэффициентом использования вертикальных заземлителей , величина которого зависит от типа и количества одиночных заземлителей , их геометрических размеров и взаимного расположения в грунте.

Таблица 4 - Коэффициенты использования вертикальных заземлителей h с
и соединительной полосы h п

Число

заземлителей

Заземлители размещены

в ряд

Заземлители размещены

по замкнутому контуру

h ñ

h ï

h ñ

h ï

0,91

–

–

–

0,83

0,89

0,78

0,55

0,77

0,82

0,73

0,48

0,74

0,75

0,68

0,40

0,70

0,65

0,65

0,36

0,67

0,56

0,63

0,32

0,40

0,58

0,29

Примечание. Значения коэффициентов даны с учетом того, что отношение длины заземлителей к расстоянию между ними равно двум.

  1. *Определяем сопротивление одиночного заземлителя с учетом коэффициента использования:

R сп = R 0 /h с .* (14)

  1. Определяем общее сопротивление вертикальных заземлителей с учетом сопротивления соединительной полосы:

R в = R п *R н /R п - R н . (15)

  1. Определяем окончательное количество заземлителей :

n = R сп /R в . (16)

Вычисленное количество заземлителей округляем до ближайшего большего целого числа.

По данным расчета составляем эскиз контура заземления (план размещения заземлителей в грунте - вид сверху, с нанесением размеров) и эскиз одиночного вертикального заземлителя (рис. 2).

Заземление необходимо для обеспечения безопасности в случае повреждения электроустройств, изоляции силовой проводки, замыкания проводников. Суть заземления сводится к снижению потенциала в месте прикосновения к заземлённой электроустановке до максимально допустимых значений.

Снижение потенциала выполняется двумя способами:

  • Зануление – соединение корпуса устройства с нулевым проводником, идущим к подстанции;
  • Заземление – подсоединение корпуса к заземляющему контуру, расположенному в грунте за пределами здания.

Первый вариант осуществляется проще, но в случае повреждения нулевого проводника перестает выполнять свои функции, а это опасно. Поэтому наличие контура заземления является обязательным условием обеспечения безопасности.

Расчет заземления предполагает определение сопротивления заземляющего устройства, которое не должно быть больше заданного техническими нормами.

Заземляющий контур

Конструкция контура заземления, виды используемых материалов, ограничены условиями, которые содержатся в документах, к примеру, в ПУЭ, правилах устройства электроустановок.

Заземляться должны все без исключения электроустановки, как на подстанции, так и на предприятии или в быту.

Наиболее распространенной конструкцией заземляющего контура является один или несколько металлических штырей (заземлителей), заглубленных в землю и соединенных между собой сварным соединением. При помощи металлического проводника контур заземления соединяется с заземляемыми устройствами.

В качестве заземлителей используются неокрашенные стальные или стальные обмедненные материалы, размеры которых не должны быть меньше приведенных ниже:

  • Прокат круглый – диаметр не менее 12 мм;
  • Уголок – не менее 50х50х4 мм;
  • Трубы – диаметром не менее 25 мм с толщиной стенок не менее 4 мм.

Чем лучше проводимость заземлителей, тем эффективнее работает заземление, поэтому самый предпочтительный вариант – использование медных электродов, но на практике это не встречается, ввиду высокой стоимости меди.

Ничем не покрытая сталь имеет высокую коррозионную способность, особенно на границе влажного грунта и воздуха, поэтому определена минимальная толщина стенок металла (4 мм).

Оцинкованный металл хорошо сопротивляется коррозии, но не в случае протекания токов. Даже самый минимальный ток вызовет электрохимический процесс, в результате чего тонкий слой цинка прослужит минимальное время.

Современные системы заземления выполняются на основе обмедненной стали. Поскольку количество меди для изготовления невысоко, то стоимость готовых материалов ненамного превышает стальные, а срок службы многократно возрастает.

Наиболее распространенными конструкциями контуров заземления являются треугольное или рядное размещение электродов. Расстояние между соседними электродами должно составлять 1.2-2 м, а глубина закладки – 2-3 м. Глубина закладки (длина электродов) во многом зависит от характеристик грунта. Чем выше его электрическое сопротивление, тем глубже должны залегать электроды. В любом случае эта глубина должна превышать глубину промерзания грунта, поскольку замерзший грунт имеет высокое омическое сопротивление. То же самое относится и к участкам земли с низкой влажностью.

Там, где возможно протекание токов высокого значения, к примеру, на подстанции или предприятии с мощным оборудованием, подход к выбору конструкции контура заземления и его расчет имеют очень большое значение для безопасности.

Факторы сопротивления заземления

Расчет защитного заземляющего устройства зависит от многих условий, среди которых можно выделить основные, которые используются при дальнейших расчетах:

  • Сопротивление грунта;
  • Материал электродов;
  • Глубина закладки электродов;
  • Расположение заземлителей относительно друг друга;
  • Погодные условия.

Сопротивление грунта

Сам по себе грунт, за несколькими исключениями, обладает низкой электропроводностью. Данная характеристика меняется, в зависимости от содержания влаги, поскольку вода с растворенными в ней солями является хорошим проводником. Таким образом, электрические свойства грунта зависят от количества содержащейся влаги, солевого состава и свойств грунта удерживать в себе влагу.

Распространенные типы грунта и их характеристики

Тип грунта Удельное сопротивление ρ, Ом м
Скала 4000
Суглинок 100
Чернозем 30
Песок 500
Супесь 300
Известняк 2000
Садовая земля 50
Глина 70

Из таблицы видно, что удельное сопротивление может отличаться на несколько порядков. В реальных условиях ситуация осложняется тем, что на разных глубинах тип грунта может быть различным и без четко выраженных границ между слоями.

Материал электродов

Эта часть расчетов наиболее проста, поскольку при изготовлении заземления используется только несколько разновидностей материалов:

  • Сталь;
  • Медь;
  • Обмедненная сталь;
  • Оцинкованная сталь.

Медь в чистом виде не используется по причине высокой стоимости, наиболее часто применяемые материалы – это чистая и оцинкованная сталь. В последнее время все чаще стали встречаться системы заземления, в которых используется сталь, покрытая слоем меди. Такие электроды имеют наименьшее сопротивление, которое имеет хорошую стабильность во времени, поскольку медный слой хорошо сопротивляется коррозии.

Наихудшие характеристики имеет ничем не покрытая сталь, поскольку слой коррозии (ржавчина) увеличивает переходное сопротивление на границе электрод-грунт.

Глубина закладки

От глубины закладки электродов зависят линейная протяженность границы касания электрода и грунта и величина слоя земли, который участвует в цепи протекания тока. Чем больше этот слой, тем меньшее значение сопротивления он будет иметь.

На заметку. Кроме этого при установке электродов следует иметь в виду, что чем глубже они располагаются, тем ближе будут находиться к водоносному слою.

Расположение электродов

Данная характеристика наименее очевидна и трудна для понимания. Следует знать, что каждый электрод заземления имеет некоторое влияние на соседние, и чем ближе они будут расположены, тем меньше будет их эффективность. Точное обоснование эффекта довольно сложное, просто следует его учитывать при расчетах и строительстве.

Проще объяснить зависимость эффективности от количества электродов. Здесь можно привести аналогию с параллельно соединенными резисторами. Чем их больше, тем меньше суммарное сопротивление.

Погодные условия

Наилучшие параметры заземляющее устройство имеет при повышенной влажности грунта. В сухую и морозную погоду сопротивление грунта резко возрастает и при достижении некоторых условий (полное высыхание или промерзание) принимает максимальное значение.

Обратите внимание! Для того чтобы минимизировать влияние погодных условий, глубина закладки электродов должна быть ниже максимальной глубины промерзания зимой или доходить до водоносного слоя для исключения пересыхания.

Важно! Последующие расчеты необходимо производить для наихудших условий эксплуатации, поскольку во всех иных случаях сопротивление заземления будет снижаться.

Методика расчета

Основным параметром расчета является необходимое значение сопротивления заземления, которое регламентируется нормативными документами, в зависимости от величины напряжения питания, типа электроустановок, условий их использования.

Строгий расчет защитного заземления, который дает значения количества и длины электродов, не существует, поэтому он выполняется на основе некоторых приближенных данных и допусков.

Для начала учитывается тип грунта, и определяется примерная длина электродов заземления, их материал и количество. Далее выполняется расчет, порядок которого следующий:

  • Определяется сопротивление растекания тока для одного электрода;
  • Рассчитывается количество вертикальных заземлителей с учетом их взаимного расположения.

Одиночный заземлитель

Сопротивление растекания тока рассчитаем, согласно формуле:

В данном выражении:

ρ – удельное эквивалентное сопротивление грунта;

l – длина электрода;

d – диаметр;

t – расстояние от поверхности земли до центра электрода.

При использовании уголка вместо трубы или проката принимают:

d = b·0.95, где b – ширина полки уголка.

Эквивалентное сопротивление многослойного грунта:

  • ρ1 и ρ2 – удельные сопротивления слоев грунта;
  • Н – толщина верхнего слоя;
  • Ψ – сезонный коэффициент.

Сезонный коэффициент зависит от климатической зоны. Также в него вносятся поправки, в зависимости от количества использованных электродов. Ориентировочные значения сезонного коэффициента составляют от 1.0 до 1.5.

Количество электродов

Необходимое количество электродов определяется из выражения:

n = Rз/(К·R), где:

  • Rз – допустимое максимальное сопротивление заземляющего устройства;
  • К – коэффициент использования.

Коэффициент использования выбирается. в соответствии с выбранным количеством заземлителей, их взаимного расположения и расстояния между ними.

Рядное расположение электродов

Количество
электродов
Коэффициент
1 4
6
10 		0,66-0,72
0,58-0,65
0,52-0,58
2 4
6
10 		0,76-0,8
0,71-0,75
0,66-0,71
3 4
6
10 		0,84-0,86
0,78-0,82
0,74-0,78

Контурное размещение электродов

Отношение расстояния между электродами к их длине Количество
электродов
Коэффициент
1 4
6
10 		0,84-0,87
0,76-0,80
0,67-0,72
2 4
6
10 		0,90-0,92
0,85-0,88
0,79-0,83
3 4
6
10 		0,93-0,95
0,90-0,92
0,85-0,88

Не всегда расчет контура заземления выдает необходимое значение, поэтому, возможно, его потребуется произвести несколько раз, изменяя количество и геометрические размеры заземляющих электродов.

Измерение заземления

Для измерения сопротивления заземления используются специальные измерительные приборы. Правом измерения заземления обладают организации с соответствующим разрешением. Обычно это энергетические организации и лаборатории. Измеренные параметры вносятся в протокол измерения и хранятся на предприятии (в цеху, на подстанции).

Расчет сопротивления заземления представляет сложную задачу, в которой необходимо учитывать множество условий, поэтому рациональнее воспользоваться помощью организаций, которые специализируются в данной области. Для решения задачи можно произвести расчеты на он-лайн калькуляторе, пример которых можно найти в интернете в свободном доступе. Программа калькулятора сама подскажет, какие данные необходимо учитывать при вычислениях.

Видео
