Провод ПуГВ: характеристики и области применения. Провод ПУВ: технические характеристики, показания к применению Основные технические характеристики
– это одножильный провод с изоляцией из ПВХ. Он применяется для подключения электроприборов к сети, а также для организации силовых и осветительных линий в электропроводке. От ПВ-1 он отличается большей гибкостью, что позволяет применять его для подключения передвижного оборудования или для эксплуатации в условиях ограниченного пространства.
Маркировка и конструкция ПВ-3
Расшифровка маркировки провода:
- «П» – провод;
- «В» – изоляция из ПВХ;
- «3» – класс гибкости жилы.
Жила изготовлена из одной или нескольких проволок, в зависимости от сечения провода. Изоляция сплошного цвета или же с двумя продольными полосами. Если провод используется как заземляющий, изоляция будет окрашена в желто-зеленый цвет.
Технические характеристики
Изоляция провода надежно защищает его от влаги, пара и плесени. При производстве в пластикат добавляют специальный компонент, отпугивающий крыс и других грызунов. Провод можно эксплуатировать при температуре до +60°С в сырых помещениях, поэтому его используют в таких помещениях как бани, ванные комнаты, и т.д.
Эксплуатироваться изделие может до 15 лет, и даже больше. Провод продается мотками, длиной до 100 метров.
Основные технические характеристики можно узнать из таблицы ниже:
Токовая нагрузка для определенных сечений провода:
Область применения
Благодаря простой конструкции, дешевизне и разнообразию сечений провод ПВ-3 применяется практически везде. В производственных и складских помещениях, в жилых домах и коммерческих сооружениях.
ПВ-3 и ПуГВ: в чем разница?
В настоящее время маркировку провода изменили с ПВ-3 на ПуГВ. В прошлом в России действовал ГОСТ 6323-79, но сейчас ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010. По новым стандартам провод стал называться ПуГВ, а его класс гибкости увеличился до 5.
Провод ПВ 3 (или ПВ-3) - устаревшее, но до сих пор применяющееся обозначение провода ПуГВ. Его характеристики и назначение описаны в ГОСТ 6323–79, принятом еще в СССР. В настоящее время этот госстандарт отменен, для его замены введен в действие ГОСТ Р 53768–2010, но сам провод практически не потерпел изменений - разве что благодаря новым технологиям стал более гибким. Сейчас он называется ПуГВ.
Что значит маркировка
Здесь все просто:
- Первая литера в буквенно-цифровом индексе - это обозначение основного типа. «П» - провод.
- Вторая литера указывает на то, что у провода есть изоляция (так как существуют и «голые» провода), и обозначает ее тип. «В» - винил. Сейчас в качестве диэлектрической оболочки для этого и других проводов применяется поливинилхлоридный пластикат со специфическими добавками, придающими ему дополнительные свойства - устойчивость к истиранию, огнестойкость, неприятный «химический» запах (чтобы провод не грызли мыши и крысы), и тому подобное.
- Цифра 3 означает класс гибкости . Всего существует (по старому стандарту) 6 классов гибкости. Чем больше число, тем провод гибче. В этом и заключается разница между ПВ-1 и ПВ-3 - первый значительно менее гибок.
Современная аббревиатура расшифровывается иначе:
- Пу - провод установочный;
- Г - гибкий;
- В - в состав изоляции входит винил.
Примечание: ранее провода делились на установочные и монтажные. По современному ГОСТу провод может быть только установочным, то есть использоваться для подключения электроустановок, но не применяться в монтажных работах.
Последней идет цифра, обозначающая сечение провода. Минимальное сечение - 0.5 мм.

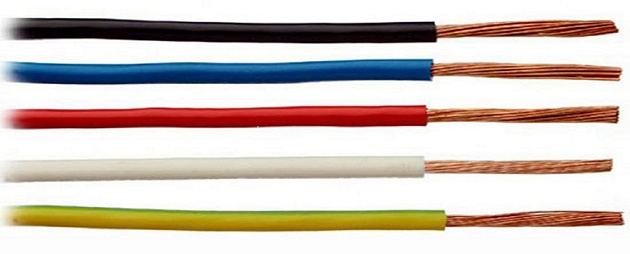

Провод установочный типа ПВ 3 может иметь любой цвет, но в современных реалиях его, как правило, выпускают в желто —зеленой изоляции. Дело в том, что данным проводником чаще всего подключается «земля» в различных электрических установках. Тем не менее цвет оболочки может быть любым - черным, серым , синим и даже красным .
Примечание: все вышесказанное в полной мере относится и к проводу ПВ-1. Вся разница между этими двумя кабелями заключается только в гибкости - ПВ-1 значительно менее гибок, так как в нем используются многопроволочный проводник с большим сечением единичного элемента - собственно проволоки.
Сфера применения
Область применения ПВ-3, с одной стороны, достаточно обширна, с другой - очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил - для однофазных и трехфазных подключений соответственно.
Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) - это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности - там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника - заостренного или в виде петли, так как в противном случае возможно отгорание провода.
Также он может применяться для создания перемычек.
ПВ-3 имеет ограничение по напряжению - 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.
При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.
Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того.
На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.
При наличии дополнительного оборудования провод может использоваться как ТЭН - для отогрева замерзших водопроводных труб, и тому подобного.
Основное его достоинство - легкость и гибкость. Минимальный радиус изгиба - 10 наружных диаметров, или ровно 90 градусов.
Примечание: современный ПуГВ имеет более высокий класс гибкости, чем его предок ПВ-3 - пятый.
Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании - плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.
Основные ТТХ и конструкция
Кабель ПВ-3 имеет следующие технические характеристики:
- строительная длина - 100 м;
- сопротивление изоляции - 1 МОм;
- материал проводника - медь;
- минимальная температура прокладки - минус 15 градусов по Цельсию;
- диапазон рабочих температур - от –50 до +35 градусов;
- максимально допустимая влажность - 100% при температуре в +35 градусов;
- стандартный срок службы - 15 лет, гарантийный - 2 года.
Конструктивно ПуГВ представляет собой один многожильный проводник, заключенный в диэлектрическую оболочку. ГОСТ допускает, что этот провод может быть одножильным, но на практике такого не встретишь, поскольку одножильное исполнение лишает кабель его основного достоинства - гибкости. Поэтому нормой является многожильное исполнение с числом проволочек не менее 7. Чем меньше диаметр проволоки, тем лучше гибкость. Так, для класса 3 применяется медная проволока диаметром до 0.79 мм, если общее сечение не достигает 50 мм. С увеличением диаметра поперечного сечения возрастает и количество проволочек-жил.
Обратите внимание: при покупке провода ПВ-3 рекомендуется штангенциркулем замерить его диаметр D (площадь сечения тогда можно вычислить по формуле S=0.785×D² ), так как многие недобросовестные производители склонны экономить медь, занижая этот сверхважный параметр.
Максимальный диаметр провода ПВ-3 может составлять 95 мм.
Проверка при покупке
Кабель ПВ-3 рекомендуется очень тщательно проверять перед покупкой, так как рынок наводнен большим количеством подделок, отличающихся в лучшем случае заниженным сечением, в худшем - полным несоответствием заявленным требованиям, в первую очередь, по безопасности.
- Всегда рекомендуется брать продукцию, в маркировке которой стоит формулировка ГОСТ, а не ТУ. Кабель, сделанный по ТУ, формально не считается подделкой, но дело в том, что «технические условия» каждый производитель определяет для себя сам.
- На бухте всегда должна быть наклеена этикетка, а на изоляцию нанесена буквенно-цифровая маркировка с определенным шагом (около полуметра).
- Проверять сечение взятым с собой штангенциркулем.
- Потребовать у продавца документы о том, что провод прошел проверку на сопротивление проводящих жил, испытание изоляции на пробой, испытание напряжением.
Кроме того, периодически во время эксплуатации кабель должен проходить «ходовые испытания».
Видео по теме
Для организации электропроводки, которая располагается внутри или снаружи промышленных помещений, а также для подключения различного электрооборудования, электроприборов, электромеханизмов и т.д. используют установочный провод. Его применяют чаще всего в случае стационарной прокладки, то есть тогда, когда оборудование установлено на своё постоянное место. Существует несколько марок таких кабелей, которые предназначены для работы в разных условиях.
При монтаже электрической сети переменного тока с номинальным напряжением 450/750В и частотой не более 400Гц или постоянного тока с напряжением не более 1000В электрические кабели и провода, используемые при монтаже, должны соответствовать ГОСТ 31947-2012.
Маркировка установочных проводов и кабелей
Согласно ГОСТу, маркировка таких электромонтажных изделий расшифровывается следующим образом:
- Первые две буквы определяют тип: провод (Пу) или кабель (Ку);
- Третья буква характеризует гибкость. Символ Г обозначает, что изделие обладает повышенной гибкостью. Если в процессе монтажа проводник сгибать не планируется, то можно выбирать марку без буквы Г;
- Четвёртый символ определяет материал изоляции. Если защита выполняется из поливинилхлоридного пластиката, то в маркировке присутствует символ В, если полимерные материалы, то символ П.
- Пятый символ характеризует степень пожароопасности. Например, если буква отсутствует, то токопроводящий элемент не поддерживает горение в случае одиночной прокладки. Если обозначение «нг (A, B, C, D) – LS», то он не поддерживает горение при групповой прокладке (А, В, С и D обозначают категории), если маркировка «нг (A, B, C, D) – LSLTx», то при групповом прокладывании кабель не только не поддерживает горение, но ещё дополнительно обладает пониженным газо,- и дымовыделением. Кроме этого, проводники, отмеченные данной маркировкой, при повышенных температурах не выделяют токсичные вещества в окружающую среду.
Также в маркировку входят следующие характеристики:
- Климатическое исполнение пишется через дефис от марки (определяется согласно ГОСТ 15150);
- Число и номинальное сечение жил (пишутся через знак умножения). Если в кабеле присутствует провод заземления, то после символа «+» добавляются символы «РЕ», если нулевая, то вводятся символ «N». Далее идут их характеристики;
- В конце маркировки указываются технические условия для эксплуатации изделий (определяется согласно ГОСТ 15150).
Конструкция ПуГВ (аналог ПВ-3)
Согласно ГОСТ, для маркировки ПУГВ расшифровка выполняется следующим образом: установочный провод повышенной гибкости с изоляцией из поливинилхлоридного пластиката. Его можно укладывать в лотках, желобах, коробах и в других местах, где необходимо выполнять сгибание проводников.
ПУГВ внутри имеют одну токопроводящую жилу, которая выполняется из скрученных отожжённых медных проволок. Для разных диаметров сечений жил предусматривается минимальное количество проволок и их толщина.
Согласно стандарту, для токопроводящих проводников с повышенной гибкостью жилы должны соответствовать 5 классу.
Расшифровка кабеля с маркировкой пугв – 1х4. Цифры в конце названия обозначают, что изделие имеет одну жилу диаметром 4 мм.
Для изоляции предъявляются следующие требования:
- должна достаточно плотно покрывать жилу;
- при её удалении должна свободно сниматься, не повреждая проводники;
- защитное покрытие не должно иметь повреждений: трещин, вмятин или утолщений;
- оболочка должна быть однородной, без инородных примесей и не иметь пор.
Технические характеристики провода ПУГВ
Согласно ГОСТ, установочные кабели могут использоваться в температурном диапазоне от -40°С до +65°С. Также они должны не терять своих эксплуатационных характеристик в помещениях с повышенной влажностью (до 98%) и температурой до +35°С. Допускается длительный нагрев изделия до температуры +70°С.
Минимальный срок эксплуатации для данной марки составляет не менее 15 лет, хотя отдельные производители гарантируют более длительный срок – до 20 лет и более.
Технические характеристики ПУГВВ
При прокладке электрических сетей может использоваться провод ПУГВВ. Изоляция и токопроводящая часть в нем выполнены из тех же материалов, что и в ПУГВ, только он дополнительно имеет оболочку, которая произведена из ПВХ пластиката с заполнением пространства внутри проводника, может иметь от одной до четырёх жил.
Данный тип используется при монтаже электропроводки в пустотах различных строительных конструкций, в бетоне, а также под штукатуркой, гипсокартоном и т.д. Его можно использовать при монтаже электропроводки, расположенной на поверхности стен и потолков.
Интересно. Цвет ПВХ пластиката в случае одножильного варианта может быть любой. Если провод многожильный, то для каждой жилы используется изоляция разного цвета.
Для двухжильного чаще всего применяют белый и синий цвета, для трёхжильного – белый, синий и жёлто-зелёный.
Жёлто-зелёный обычно пускают на землю, синий – на ноль, белый (или другой цвет) на фазу.
Конструктивные характеристики проводов ПуГВ и ПуГВВ
| Номинальный диаметр провода в жиле, мм | Масса 1 км, кг | |||
|---|---|---|---|---|
| ПУГВ | ПУГВВ | ПУГВ | ПУГВВ | |
| 0,5 | 2,1 | 3,5 | 9,4 | 19,7 |
| 0,75 | 2,3 | 3,8 | 12,6 | 23,8 |
| 1 | 2,5 | 3,9 | 15,4 | 27,1 |
| 1,5 | 2,5 | 3,9 | 15,4 | 27,1 |
| 2,5 | 3,6 | 5,1 | 34,9 | 50,8 |
| 4 | 3,9 | 5,8 | 51,1 | 71,7 |
| 6 | 4,7 | 6,9 | 74,2 | 99,6 |
| 10 | 6,0 | 8,4 | 122 | 154 |
| 16 | 7,6 | 9,8 | 184 | 226 |
| 25 | 9,6 | 11,7 | 280 | 330 |
| 35 | 10,9 | 13,2 | 397 | 454 |
| 50 | 12,6 | 15,6 | 558 | 633 |
| 70 | 14,6 | 17,6 | 761 | 846 |
| 95 | 17,2 | 19,7 | 1026 | 1126 |
| 120 | 18,8 | 22,0 | 1267 | 1378 |
| 150 | 21,0 | 25,0 | 1584 | 1731 |
| 185 | 23,4 | 27,4 | 1939 | 2101 |
| 240 | 27,3 | 30,7 | 2537 | 2748 |
| 300 | 31,0 | 34,6 | 3169 | 3409 |
| 400 | 34,5 | 38,6 | 4142 | 4447 |
Допустимые токовые нагрузки при температуре токопроводящей жилы +70°С и окружающей среды +20°С
| Номинальное сечение жилы, мм2 | ||
|---|---|---|
| ПУГВ | ПУГВВ | |
| 0,5 | 11 | 13 |
| 0,75 | 15 | 16 |
| 1 | 17 | 19 |
| 1,5 | 23 | 25 |
| 2,5 | 32 | 34 |
| 4 | 43 | 61 |
| 6 | 59 | 61 |
| 10 | 78 | 81 |
| 16 | 115 | 115 |
| 25 | 154 | 152 |
| 35 | 193 | 191 |
| 50 | 246 | 241 |
| 70 | 305 | 298 |
| 95 | 362 | 353 |
| 120 | 427 | 415 |
| 150 | 491 | 475 |
| 185 | 553 | 535 |
| 240 | 651 | 627 |
| 300 | 750 | 723 |
| 400 | 881 | 845 |
Допустимые токовые нагрузки при температуре токопроводящей жилы +35°С и окружающей среды +25°С
| Номинальное сечение жилы, мм2 | ||
|---|---|---|
| ПУГВ | ПУГВВ | |
| 0,5 | 4 | 5 |
| 0,75 | 6 | 6 |
| 1 | 7 | 8 |
| 1,5 | 9 | 10 |
| 2,5 | 13 | 13 |
| 4 | 17 | 17 |
| 6 | 22 | 23 |
| 10 | 30 | 31 |
| 16 | 41 | 41 |
| 25 | 53 | 53 |
| 35 | 65 | 64 |
| 50 | 80 | 80 |
| 70 | 97 | 96 |
| 95 | 114 | 112 |
| 120 | 131 | 129 |
| 150 | 148 | 146 |
| 185 | 165 | 162 |
| 240 | 191 | 188 |
| 300 | 216 | 313 |
| 400 | 250 | 247 |
Особенности хранения и прокладки
Сроки хранения электромонтажных изделий зависят от условий, в которых находится кабель. Так, на открытой площадке срок не должен превышать 2 лет, под навесом – 5 лет, в закрытом помещении – 10 лет.
1. Токопроводящая жила – многопроволочная из медной отожженной по ГОСТ 22483-77.2. Изоляция - из поливинилхлоридного пластиката.
Назначение проводов ПуГВ:
Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.Условия эксплуатации и монтажа проводов ПуГВ:
Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.Провод ПуГВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже.
Класс пожарной опасности по ГОСТ Р 53315-2009 - О1.8.2.5.4
Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69
Требования стойкости к внешним воздействующим факторам:
- провода стойки к воздействию повышенной температуры окружающей среды до 65°С
- провода стойки к воздействию пониженной температуры окружающей среды до -50°С
- провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С;
Монтаж проводов производится при температуре не ниже -15°С
Радиус изгиба при монтаже– не менее 5 Dн
Длительно допустимая температура нагрева жил при эксплуатации, не более +700С
Срок службы проводов ПуГВ не менее 20 лет при соблюдении потребителем требований по транспортированию, хранению, монтажу и эксплуатации
ГОСТ (ТУ / VDE) проводов ПуГВ:
- ГОСТ 31947-2012 (общий ГОСТ);
- ТУ 16-705.501-2010 (Электрокабель; ХКА; Беларускабель; Энергокабель; РЭК/Prysmian; Самаракабель; Автопровод; Цветлит; Сибкабель; РОССКАТ; Рыбинсккабель; Людиновокабель; Псковкабель; Электрокабель НН; Уралкабель; Севкабель);
- ТУ 3551-009-42264279-2013 (Коаксиал)
Сегодня производители выпускают большое количество проводников, обладающих широким спектром эксплуатационных характеристик и параметров. К основным преимуществам этих изделий относится надежность в использовании и простота прокладки электролиний. К этой категории относится провод ПуГВ . Продукт отличается гибкостью и имеет изоляцию из ПВХ, что позволяет использовать его при обустройстве коммуникационных сетей или силовых линий. Однако он требует защиты от солнечных лучей.
Технические характеристики
В основе производства проводника лежит ГОСТ 6323-79 . Это значит, что готовый продукт обладает следующими техническими характеристиками:
- оснащен медными жилами, помещенными в изоляцию из поливинилхлорида;
- возможность применения в сети с постоянным или переменным током;
- проводник способен выдерживать постоянное напряжение в 1000 В, а также переменное напряжение от 450 до 750 В, максимальная частота -- 400 Гц;
- максимальный нагрев кабеля +70°С;
- допускается эксплуатация провода в температурном режиме от -50°С до +70°С;
- максимальная влажность окружающей среды -- 98%;
- осуществление монтажных работ допускается при температуре не ниже -15°С, более низкая температура отрицательно влияет на свойства гибкости изоляции;
- кабель устойчив к ударному воздействию и механическим нагрузкам;
- обладает высоким уровнем безопасности;
- оболочка способна выдержать нагревание до +160°С;
- ПВХ-изоляция не поддерживает горение;
- минимальный радиус изгиба -- 5 диаметров провода;
- при соблюдении правил монтажа срок эксплуатации составляет 20 лет.
Сейчас провод ПуГВ изготавливается в большой цветовой гамме, что существенно облегает монтаж и последующий ремонт электрических систем. Ориентируясь на схему и цветовую палитру, запутаться практически невозможно.
Отметим, что среди производителей нет четкой договоренности относительно расцветки кабельной продукции, и ГОСТом данный параметр никак не регламентируется. Единственное условие -- должен быть желтым или зеленым. Бывают виды, где используются двухцветные провода.
Где применяется ПуГВ
Провода ПуГВ относятся к многофункциональной , а потому имеют обширную область применения. Все дело в сечении, минимальный диаметр которого может быть 0,5 мм², а максимальный -- 400 мм². Ориентируясь на эти параметры, можно создавать как коммутационные, так и силовые линии.
Важно! При осуществлении монтажа на открытых площадях необходимо использовать защитные конструкции. Это могут быть специальные лотки или короба. Также можно использовать любой вид трубы. Основная задача здесь: не допустить прямого попадания ультрафиолета на изоляцию. Напомним, что солнечные лучи оказывают разрушительное воздействие на поливинилхлоридный материал.
Наибольшей популярностью провод ПуГВ пользуется в быту. Он подходит для оснащения электрической разводки в помещениях под защитными или декоративными материалами. Его можно спрятать внутри натяжного или подвесного потолка, а также проложить под штукатуркой. Нередко его используют для монтажа сети внутри кирпичной кладки или монолитного бетона. Все это стало возможным благодаря наличию изоляции проводов.
Как расшифровывается аббревиатура ПуГВ
ПуГВ -- расшифровка:
- «Пу» -- провод установочный;
- «Г» -- обладает гибкими свойствами;
- «В» -- изоляция кабеля изготовлена из поливинилхлорида.
Кроме того, существует дополнительная : буквы в конце ряда обозначают название раздела. Например, «НГ » определяет принадлежность кабеля к группе проводников, не поддерживающих горение -- негорючий . Выглядит это так: ПуГВНГ .
Благодаря своим универсальным свойствам данный проводник стал одним из наиболее востребованных продуктов в своей отрасли. Монтаж провода осуществляется повсюду, начиная от банальной разводки в квартире и заканчивая силовыми линиями.
