Подкладочный ковер под черепицу: особенности монтажа. Подкладочный ковер под гибкую черепицу: виды и способы укладки Монтаж подкладочного ковра под мягкую

Применение подкладочных гидроизоляционных мембран является объективной необходимостью при устройстве крыш с любым типом покрытия. Подкладочный ковер под мягкую черепицу не исключение. Крыша дома принимает на себя все климатические невзгоды. Попеременное замораживание и оттаивание, ветер и косой дождь, конденсация влаги на внутренней поверхности покрытия и скопление льда на карнизах кровли постоянно испытывают крышу на прочность. Каждая кровля имеет слабые места, и вода их непременно находит. Здесь и вступает в действие дополнительная защита в виде гидроизоляционной мембраны, которая предотвращает попадание влаги на древесину несущей системы крыши и постепенное ее разрушение.

Подкладочный ковёр под мягкую черепицу представляет из себя рулонный материал, состоящий из основы (стеклохолста или нетканого полотна из полиэстера, полиэфирных волокон, полипропиленовых нитей и других прочных и легких полимерных волокон) и различного рода битумно-полимерных пропиток. Некоторые материалы имеют защитную посыпку с одной или двух сторон, некоторые материалы имеют антиконденсационный слой. Модификация битума полимерами, в отличии от стандартного окисления, придает битуму исключительную пластичность, гибкость, предотвращает его растрескивание. Как результат, нанесённый тонким слоем на прочную основу, модифицированный битум является отличной гидроизоляцией, при этом сохраняется небольшой вес мембран и выдающиеся физико-механические свойства. Современные подкладочные мембраны в большинстве своем являются универсальными материалами и могут применяться как гидроизоляционный слой при устройстве скатных кровель с покрытиями и из металлических профильных листов, из композитной, натуральной черепицы и битумной черепицы. По способу монтажа подкладочные материалы разделяются на две группы:

1. Подкладочные ковры с механическим креплением.
2. Подкладочные мембраны с адгезионным крепление (при помощи клеящих мастик, направляемые материалы,самоклеящиеся).

Применение подкладочного ковра

Во-первых, подложка применяется для дополнительной защиты «слабых» мест кровли, таких как ендовы и карнизы, проёмы мансардных и слуховых окон, внешние углы крыши, места прохода вентиляции, дымовых труб, примыкания к стенам. Во-вторых, при уклоне кровли до 30 градусов, укладка по всей плоскости кровли слоем подкладочной гидроизоляции обязательна. В противном случае производители битумной черепицы не дают гарантию на свою продукцию. Более того, многие производители рекомендуют монтаж сплошного гидроизоляционного ковра при любых уклонах. К серии подкладочных ковров мягкой черепицы относится ендовый ковёр, хотя, строго говоря, он является элементом верхнего покрытия, и после монтажа поверх него гонтов битумной черепицы, часть его остаётся на виду. Ендовые ковры имеют более прочную основу по сравнению с рядовыми листами мягкой черепицы. Заменять гибкий ендовый ковёр на стальные листы для устройства желоба ендовы строго запрещается, так как из-за огромной разницы значений линейного расширения металла и битумной черепицы вся конструкция кровли испытывает чрезмерное напряжение, что приводит к ее разрушению. Некоторые типы подкладочных ковров, имеющие упрочненное основание и минеральную посыпку, можно использовать в качестве временного покрытия кровли. Например, при необходимости отложить монтаж покрытия кровли на следующий строительный сезон, и обеспечить при этом герметичный контур здания, поможет укладка мембраны Сейфити СБС 3 (Тегола).

Основные производители подкладочных ковров

Рынок подкладочных гидроизоляционных материалов непрерывно растёт и развивается. Сегодня каждый производитель гибкой черепицы имеет в своем арсенале несколько видов подкладочных ковров. Далее будут перечислены самые крупные из них. Финский производитель Katepal производит три типа дополнительной гидроизоляции:

• Рулонный материал Кatepal K-EL (PrimeBase) с механическим креплением.
• Катераl U-EL (UltraBase) самоклеящийся подкладочный ковер.
• Лёгкий подкладочный ковёр с антиконденсатным нижним слоем LiteBase 500.

Российский производитель Ruflex производит один, но весьма качественный одноименный подкладочный материал Ruflex. Материал предусматривает механическое крепление и клеевой слой по краям. Тегола производит линейку гидроизоляционных материалов для скатных кровель марки Safety (Сейфити). Среди материалов мембраны и ленты как с механическим, так и с адгезионным креплением.
Технониколь производит подкладочные ковры торговой марки Anderep. Среди них Anderep Ultra самоклеящийся материал повышенной прочности, Anderep Proof и Anderep GL это материалы с механическим креплением. При этом Proof может применяться при всех видах скатных кровель.
Американская компания Tarco, имеет лидирующие позиции среди производителей рулонных кровельных материалов в США, производит очень широкий спектр подкладочных материалов. Среди них наиболее известных в России Easy Lay (Изи лэй) рулонный подкладочный материал с механическим креплением к основанию. Самоклеющийся подкладочный рулонный материал MS 300.

Как крепить подкладочные ковры

Климатические условия: температура наружного воздуха от +5°С до +25°С. Монтаж гидроизоляционных материалов производится по готовому сплошному основанию. В качестве основания под битумную черепицу используются настилы из следующих материалов:

• Ориентированно стружечная плита OSB-3. Толщина плиты зависит от шага стропил. В снеговом районе Москвы, например, составляет минимум 10 мм при шаге стропил до 700 мм, и минимум 18 мм при шаге стропил 1200 мм.
• Влагостойкая фанера толщиной листа от 10 мм. Зависимость толщины листов фанеры от шага стропил аналогична OSB-3.

При монтаже твердого основания из листов необходимо оставить зазоры между листами (а не перепады) размером 2-4 мм. Шпунтованные доски влажностью не более 20%. Минимальная толщина досок 25 мм. При шаге стропил 1200 мм, толщина доски 30 мм. Обрезные доски влажностью не более 12%. Толщина досок от 30 мм. Если расстояние между стропилами таково, что в середине пролёта наблюдается небольшой прогиб, в середине пролёта с внутренней стороны кровли параллельно стропилам следует подбить одну доску. Эта доска обеспечит единую работу сплошной обрешётки из досок и уменьшит прогиб. После проверки подготовленного основания можно приступать к монтажу подкладочного ковра.

Порядок монтажа

1. Выполнить настил рулона в ендовах (внутренних углах кровли).
2. Раскатать рулоны параллельно или под прямым углом к карнизу.
3. При условии механического крепления, подкладочный ковёр крепить толевыми гвоздями. Расстояние между креплением должно быть 200-250 мм. Самоклеящиеся мембраны постепенно раскатывать, снимая внутреннюю плёнку. Швы между рядами по горизонтали должны быть 100 мм, вертикальные швы – 50 мм.
4. Дополнительно промазать битумно-полимерным клеем (продаётся вместе с рулонами подкладочного ковра) стыки между рядами гидроизоляции.
5. При необходимости подрезки материала, резать его строительным ножом на подкладке из фанеры или другого материала, исключающего повреждение нижележащих слоев мембраны.

Смотрите видео

Подкладочный ковер под гибкую черепицу необходим для обеспечения максимально долговечной эксплуатации и самой кровли, и стропильной системы, включая балки чердачного перекрытия. Укладка этого материала требует соблюдения определенных правил, которые необходимо выполнять в соответствии с инструкцией.

Однако, первое, что необходимо сделать - это приобрести качественный материал, способный обеспечивать требуемый уровень защиты в течение длительного периода. Поэтому при выборе этого составляющего кровельного «пирога» следует обратить внимание на некоторые нюансы, которые напрямую влияют на долговечность материала, а значит, и на сохранность и надежность всей конструкции крыши.

Общая конструкция кровельного «пирога» с гибкой битумной черепицей

Чтобы разобраться в структуре кровельного «пирога» и правильно понимать последовательность укладки входящих в него слоев , стоит рассмотреть схему его строения.

Если крыша обустраивается над летним домиком или беседкой, или же нет необходимости поддерживать какой-либо заданный микроклимат на чердаке, то из конструкции исключается утепляющий материал и пароизоляция.

Теперь, зная, как должна выглядеть кровельная конструкция, можно перейти к рассмотрению подкладочного ковра и основы под него.

Назначение и особенности подкладочного материала

В последние годы владельцы частных домов все активнее выбирают для покрытия крыш битумную гибкую черепицу. Причину этого выбора можно объяснить декоративностью и практичностью данного кровельного материала. Однако, чтобы такое покрытие отвечало требованиям надежности и долговечности, под него необходимо обустроить качественную основу, состоящую из нескольких слоев . Верхним из этих слоев как раз и станет подкладочный ковер .

Этот материал является обязательным элементом конструкции, какой бы угол уклона ни имели скаты крыши. На это уточнение необходимо обратить особое внимание, так как некоторые собственники, обустраивая крышу под углом в 45 и более градусов, пытаются сэкономить на подкладочном ковре, надеясь на то, что от протекания спасет именно крутой уклон скатов. В этом случае хотелось отметить, что достаточно совершенно небольшой протечки кровельного материала для того, чтобы запустился процесс образования плесени или гниения, который начнет разрушать сплошную фанерную или дощатую обрешетку . Поэтому , рекомендовано соблюдать разработанную технологию обустройства этого вида кровельного покрытия в полном объеме , без исключений и упрощений.

Итак, подкладочный ковер под битумную черепицу необходим для гидроизоляции сплошной обрешетки и предотвращения образования неровностей и складок на кровельном покрытии. Деформация гибкой черепицы может проявиться при ее усадке под влиянием перепадов температур, влаги и ветровых воздействий.

Подкладочный слой не только обеспечивает гидроизоляцию основной поверхности, но и герметизирует стыки скатов крыши вальмовых, полувальмовых, многищипцовых конструкций, примыкания кровельных покрытий к трубам дымохода и вентиляции.

Цены на подкладочный ковер

подкладочный ковер

Структурное строение подкладочного ковра - многослойное:

• Стеклохолст, пропитанный полиэфирными смолами, является основой этого материала. Может располагаться самым нижним слоем или в середине, в зависимости от разновидности ковра.
• Сверху основы расположен битумно-полимерный слой.
• Покрытие ковра представляет собой мелкозернистую каменную крошку или тонкую песчаную посыпку - этот слой предотвращает скольжение по нему основного кровельного материала.
• Ниже основы может быть нанесен клеевой слой, который временно покрыт защитной пленкой . Она снимается непосредственно перед укладкой материала на сплошную обрешетку крыши.

Необходимо отметить, что нижний клеевой слой нанесен только на самоклеящийся вариант подкладочных материалов, которые более просты в монтаже.

Все разновидности подкладочного покрытия поступают в продажу в рулонах , которые компактны и удобны как для подъема их на скаты крыши, так и для выполнения работ.

Разновидности подкладочных ковров

Крупные производители битумной черепицы обычно традиционно занимаются изготовлением и подкладочных ковров, адаптируя их под фирменный кровельный материал. Благодаря подобной адаптации покрытия хорошо контактируют друг с другом, поэтому лучше всего выбирать мягкую битумную черепицу и подкладочный ковер под нее , изготовленные одним производителем.

Самый распространенный размер рулонов подкладочных полотен, поступающих в продажу, составляет в длину 15000 мм и в ширину - 1000 мм.

Подразделяют подкладочный ковер по способам закрепления на сплошной обрешетке кровельной системы. Чтобы разобраться в характеристиках каждого из видов этого материала, необходимо их рассмотреть более подробно:

• Стандартный подкладочный ковер не имеет клеящего слоя и, естественно, защитной пленки для него. Этот вариант покрытия фиксируется к обрешетке с помощью оцинкованных гвоздей, имеющих большой диаметр шляпки, или же скобами, забиваемыми с помощью степлера. В этом случае, нахлест полотен друг на друга промазывается битумной мастикой. Размер такого нахлеста должен составлять не менее 100÷150 мм.

• Комбинированные подкладочные полотна фиксируются на поверхности обрешетки оцинкованными гвоздями по верхней кромке и на самоклеящуюся полосу - по нижней. Самоклеящаяся полоса защищена пленкой , которая снимается при укладке полотна. Такой вариант закрепление полотен значительно упрощает их монтаж на сплошную обрешетку . В некоторых, особо сложных местах полотна дополнительно прибиваются к основе гвоздями.

• Ковер на самоклеящейся основе. Фиксация полотен, полностью покрытых клеевым слоем, более надежна , нежели названные выше варианты. Однако, их монтаж более сложен, так как пленка снимается по мере приклеивания материала на обрешетку , и необходимо произвести фиксацию таким образом, чтобы на ковре не образовывалось складок и воздушных карманов. По кромкам, а также в сложных узлах покрытия, самоклеящиеся полотна в некоторых случаях дополнительно прибиваются оцинкованными гвоздями.

Используя этот вид материала, мастер получает возможность создания цельного гидроизоляционного слоя. При монтаже самоклеящихся полотен в холодное время года для повышения адгезионных качеств клеевого слоя его необходимо будет прогреть.

Цены на строительный степлер

строительный степлер

• Наплавляемый вариант подкладочных полотен. Битумный слой, нанесенный на нижнюю поверхность этого типа материала, перед его укладкой разогреваются с помощью газовых горелок. Причем , наплавляемые полотна хорошо наклеиваются на фанерную поверхность. Этот вариант, создает монолитное гидроизоляционное покрытие, которое надежно защитит конструкцию всего дома от влаги в любое время года. Правда, при огневых работах на деревянной конструкции крыши всегда требуется повышенная внимательность и осторожность. И при отсутствии опыта рисковать все же не стоит.

Необходимо уточнить, что на сложных по конструкции крышах могут использоваться несколько разновидностей подкладочных ковров. Например, на ровных больших площадях скатов удобно применять самоклеящиеся полотна, а на стыках скатных поверхностей чаще всего используется стандартный подкладочный ковер , кромки которого фиксируются на наносимую на сплошную обрешетку битумную мастику, а затем прибиваются оцинкованными гвоздями. Вместо мастики, для фиксации краев подкладочного ковра хорошо подходит клей-герметик «Катепал К- 36», предназначенный для подобных кровельных и иных гидроизоляционных работ.

Несколько слов об устройстве сплошной обрешетки под мягкую битумную черепицу

Для сплошной обрешетки крыши, устраиваемой под гибкую битумную черепицу, может быть использована ориентированно-стружечные плиты, влагостойкая фанера или же обрезная доска.

• ОСП (ориентированно-стружечная плита) в последние годы является самым популярным материалом для обшивки скатов крыши, благодаря многочисленным достоинствам, к которым можно отнести:

— доступную цену на данный вид материала;

— возможность выбрать необходимую толщину листа;

— материал достаточно влагостоек и не подвержен деформации;

— при монтаже ОСП с помощью гвоздей, они не крошат её структуру, даже при вбивании их в самый край;

— плиты имеют относительно небольшой вес, что облегчает их поднятие на высоту и закрепление на стропильной системе.

Изготавливаются плиты из удлиненной деревянной щепы, которая спрессована по специальной технологии и проклеена.

Толщина плит выбирается в зависимости от того, как обустроена конструкция крыши. Например, если листы будут монтироваться непосредственно на стропила, то стоит выбрать материал толщиной в 15÷20 мм. Если же под ОСП на стропила закрепляется дополнительная обрешетка , то достаточно толщины в 10÷12 мм.

• Влагостойкая фанера - это еще один листовой материал, с помощью которого обустраивается сплошная обрешетка . Она представляет собой многослойные древесные листы, обработанные влагоотталкивающими составами. У фанеры, в отличие от ОСП, больше отрицательных качеств, чем положительных, несмотря на то что листы имеют аккуратный внешний вид:

— более высокая цена, чем на ОСП , из-за более высоких затрат при изготовлении фанеры;

— со временем структура фанеры начинает расслаиваться, так как действие влагоотталкивающей пропитки через определенный период заканчивается. То есть можно говорить о недостаточной долговечности материала.

— большой вес листов из-за множества слоев , склеенных между собой.

При выборе фанеры для обустройства сплошной обрешетки , необходимо знать, что чем больше будет ее толщина, тем лучше, так как срок службы такой обрешётки будет более длительным.

• Натуральная доска . Безусловно, натуральный материал можно назвать самым лучшим вариантом для обустройства сплошной обрешетки , так как он обладает отличными характеристиками, благодаря своим природным качествам. К достоинствам этого материала можно отнести:

— долговечность материала;

— стойкость к перепадам температур;

— экологичность;

— низкую теплопроводность.

Однако, есть у доски и свои недостатки, о которых тоже необходимо помнить:

— доска толщиной 25 мм (а именно такая обычно применяется для сплошной обрешетки ) имеет достаточно большой вес, что усложняет подъем ее на высоту и утяжеляет конструкцию, так как она укладывается с очень небольшими зазорами;

— атмосферная влажность может негативно воздействовать на материал, из-за чего изменится геометрия доски, то есть возможна ее деформация;

— дополнительные затраты на растворы для обработки древесины, которые защитят ее от влаги;

— более длительный монтаж деревянной обрешетки , по сравнению с листами фанеры или ОСП – просто исходя из размеров настилаемого материала.

— больший расход крепежных элементов.

Тем не менее , при качественной обработке и грамотном монтаже досок на стропильные ноги, при правильном настиле подкладочного гидроизоляционного ковра, такая обрешетка прослужит значительно дольше, чем фанерный или ОСП аналог.

Необходимо учесть некоторые нюансы приобретения и монтажа материалов сплошной обрешетки , которые помогут обустроить надежное и качественное покрытие крыши:

• Для обрешетки должна быть использован материал, имеющий нормальную влажность, составляющую 16÷20%. Так как если доска или фанера будут слишком влажными, впоследствии они могут деформироваться.
• Стыки листов ОСП или фанеры должны располагаться на опорах, то есть на досках нижней дощатой разреженной обрешетки или же на стропилах. Доска должна иметь такую длину, чтобы она опиралась своими краями на жесткую опору.
• На стыках материала обрешетки не должно быть перепадов. Это значит, что края листов или досок должны находиться строго на одном уровне.
• При стыковке листов фанеры или ОСП, торцов досок, необходимо оставлять между ними зазор не менее 3 мм. Он необходим для возможности расширения материала при повышении влажности и температуры. Если зазор будет отсутствовать, детали конструкции могут начать деформироваться.
• Если сплошная обрешетка выполняется из досок, то при расстоянии между стропильными ногами до 600 мм вполне хватит толщины доски в 25 мм. При большем расстоянии целесообразно применять доски толщиной в 32 мм. Ширина досок, как правило, берется 100 или 150 мм. Между соседними досками оставляется просвет 10 мм, что способствует хорошей вентиляции подкровельного пространства, снижает общий расход материала, но не оказывает никакого негативного влияния на качество создаваемого кровельного покрытия.

Количество фанеры или ОСП определяется площадью крыши, с безусловным созданием запаса порядка 10% (для кровель сложной конфигурации – 15%). С доской провести расчет – несколько сложнее, но вам в этом деле может помочь предлагаемый калькулятор.

Чтобы разобраться, для чего необходим монтаж подкладочного ковра под мягкую черепицу, прежде нужно понять, как устроен этот тип кровли и какое место в ней занимает подкладочный ковер.

Ковер изготавливается в виде рулонного материала с водоотталкивающими свойствами. Основная функция подкладочного ковра – предотвращение протечки кровли. Чаще всего подкладка состоит из битумного основания с добавлением стеклохолста или полиэфирной ткани.

Также возможно применение мелкофракционного кварцевого песка, который является защитным наружным слоем. При монтаже ковер укладывается абразивным покрытием вверх. Нижняя часть мембраны может оснащаться клеевой пленкой.

Для понимания места подкладочного ковра в общей слоеной структуре кровли, перечислим слои от финишной поверхности до основания:

1. Гибкая черепица.
2. Подкладочная мембрана.
3. Сплошной настил из досок или OSB.
4. Гидроизоляционный слой.
5. Утеплитель минераловатный или из пенополистирольных плит.
6. Обрешетка и стропильное основание.
7. Пароизоляционный слой.

Монтаж всех указанных слоев обеспечивает надежность и долговечность кровельного покрытия.

Зачем он нужен и обязательно ли его применение

Изучив структуру материала, разберемся, зачем нужен подкладочный ковер для гибкой черепицы.

Гибкая черепица выглядит привлекательно, отлично защищает поверхность от осадков, удобна в монтаже и доступна по стоимости. Поэтому домовладельцы все чаще используют ее для устройства кровли. Но для обеспечения длительного срока службы битумного покрытия, необходимо подготовить надежную основу, напоминающую слоеный пирог. Предпоследним слоем этого пирога и будет подкладочный ковер.

При устройстве мягкой кровли этот материал обязателен к применению независимо от угла скоса стропил. Но угол наклона все же имеет значение.

В некоторых случаях, когда угол наклона кровли начинается от 45 градусов, сплошная укладка мембраны не обязательна. Достаточно укрепить ендовы, конек и периметр крыши. Но экономия часто приводит к предсказуемым последствиям. Даже небольшое повреждение финишного покрытия приводит к протечкам. Деревянное основание кровли начинает гнить, появляется грибок и плесень.

Структура самоклеющегося материала.

Срок службы такого покрытия сокращается в разы, а проведение ремонтных работ потребует значительных финансовых вложений. Поэтому необходимо неукоснительно придерживаться рекомендаций производителя при устройстве конкретного типа мягкой кровли.

Подкладочный ковер настилают для достижения следующих целей:

• гидроизоляция деревянного основания кровли;
• выравнивание поверхности под настил гибкой черепицы.

Дополнительная гидроизоляционная подкладка спасает основание кровли от протечек при порче или деформации гибкой черепицы в результате температурных колебаний.

Помимо обеспечения гидроизоляции, подкладка выполняет функцию дополнительной герметизации мест соприкосновения покрытий (стыки скатов, отверстия для монтажа вентиляционных грибков и выхода печных труб).

В некоторых случаях устройство мягкой кровли без подкладочного материала не допускается . Большинство производителей материалов для мягкой кровли указывают в инструкции по укладке подкладочного ковра под мягкую черепицу, что при угле наклона до 18 градусов требуется полностью застилать поверхность кровли подкладкой. Также устраивается кровля при наклоне свыше 60 градусов .

Какой подкладочный ковер выбрать

Производством подкладочного материала занимаются те же организации, которые изготавливают мягкую кровлю. Поэтому, решая, какой подкладочный ковер лучше под гибкую черепицу, рекомендуется выбирать материалы одного производителя. Они рассчитаны на совместную работу в условиях температурных перепадов и надежней защищают основание.

Стандартный рулонный подкладочный материал имеет размеры:

• ширина 1 000 мм;
• длина 15 000 мм.

Различают изделия по типу фиксации к сплошному основанию. Чтобы выбрать подходящий вариант подкладочной мембраны, нужно рассмотреть все типы этого материала.

Виды и критерии выбора

Существует четыре типа подкладочного материала:

• Стандартный. На этот рулонный материал не наносится клеевой состав, поэтому его крепят к деревянному основанию с помощью кровельных оцинкованных гвоздей с большой шляпкой или металлическими скобами степлером. Укладывают отдельные полосы подкладки с перехлестом в 150 мм с обязательной проклейкой места стыка битумной мастикой.
• Комбинированный. В этом случае верхняя часть полотна закрепляется гвоздями или скобами, а нижняя, имеющая клеевую полосу, приклеивается к основанию. Клейкая полоса закрывается тонкой полиэтиленовой пленкой, которая легко снимается при монтаже. При необходимости, места стыка полотен дополнительно закрепляются гвоздями.

• Самоклеющееся полотно. Эта подкладка приклеивается к основанию всей площадью. Клеевое крепление более надежно, по сравнению с предыдущими типами покрытий, но технология монтажа самоклеящегося полотна сложней. Необходимо качественно разглаживать полосы, чтобы внутри покрытия не образовывались воздушные карманы. В местах стыковки отдельных полос, а также по периметру кровельного ковра, рекомендуется их закреплять гвоздями. Этот вид материала позволяет создавать цельный ковер, защищающий кровлю от проникновения влаги. При монтаже самоклеящихся полотен зимой, следует прогревать рулоны, так как холод препятствует нормальной адгезии клеевого состава и древесины.
• Наплавляемое полотно. Для монтажа этой подкладки потребуется применение газовой горелки. Нижняя часть материала пропитана битумом, который разогревают для плотной фиксации к основанию. Наплавляемые ковры можно укладывать на бетонную и деревянную поверхность, в обоих случаях происходит надежная адгезия. Кровля из наплавляемого материала получается как единое полотно, не допускающее проникновения влаги. Во время работы с наплавляемыми подкладками следует строго придерживаться техники пожарной безопасности, поэтому к работам допускают только опытных строителей.

Направляемый ковер.

При подготовке сложной крыши с множественными изломами, рекомендуется применять различные типы подкладочной мембраны. Широкие ровные поверхности лучше всего закрывать самоклеящимися материалами. Для обработки стыков применяют стандартные изделия с фиксацией на гвозди и дополнительной промазкой по всей площади основания битумной мастикой.

Перед началом работ, при выборе марки материала, необходимо изучить рекомендации производителя по использованию конкретного вида подкладки.

Популярные производители

Katepal. Выравнивающая и гидроизолирующая прокладка. Производство: Финляндия. Изготавливается в двух вариантах: стандарт, с креплением на гвозди или скобы, и как самоклеящиеся полотна.

Ruflex. Подкладочная мембрана с фиксацией на саморезы или битумную мастику. Производство: Россия.

ТехноНиколь. Торговая марка, наиболее массово представленная на отечественном рынке. Производство: Россия. Под маркой Технониколь производятся все типы подкладочных мембран для любых навесов и крыш. К самым популярным коврам относят изделия, разработанные совместно с инженерами из Испании под мягкую черепицу Шинглас: ANDEREP PROF, ANDEREP BARRIER, ANDEREP GL PLUS.

Delta Roof. Основной для этого изделия служит нетканый полипропилен, пропитанный битумными составами. Производство: Германия. Прокладки Delta Roof используют при монтаже кровли над неотапливаемыми помещениями под мягкую черепицу. Благодаря высокому качеству, может использоваться как временное финишное покрытие кровли.

Icopal. Основой для ковров Icopal (торговые марки FEL-X и K-el) служит стеклохолст, пропитанный битумной мастикой. В некоторые изделия могут добавляться полимеры. Производитель: Россия. Используется для всех типов крыш.

Docke. Подкладочные материалы Docke D-Basis (строители их часто называют деккер)изготавливают на основе стекловолокна. Стеклохолст пропитывают битумными составами с насыщенным кислородом. Для покрытия верхнего слоя используется кварцевый мелкозернистый песок. Нижний слой – самоклеящийся. Производство: Германия.

Цены на подкладочные материалы.

Как укладывать подкладочный ковер

Технология укладки предусматривает несколько этапов работ.

Общая схема укладки.

Подготовка. Перед тем, как укладывать подкладочную мембрану, нужно подготовить основание. Основанием под гибкую черепицу служит дощатая сплошная обрешетка или полностью закрытая поверхность кровли с применением ОСБ или фанеры влагостойкой.

Схема обрешетки.

В сплошной обрешетке обязательно устраиваются вентиляционные зазоры между досками или листами фанеры в 2-3 мм.

Укладка материала в ендове. После подготовки основания, приступают к настилу ковра в ендове. Целое полотно прокладки укладывают так, чтобы на правую и левую сторону от ендовы легли равные полосы.

При застилке ендовы следует добиваться выравнивания краев от середины. Если ширина рулона составляет 1000 мм, значит, с каждой стороны должно быть наклеено по 500 мм прокладки.

Укладка подкладки по свесу и торцам. Если выполняется не сплошная установка подкладочного ковра, следующим этапом настилают мембраны вдоль карнизных свесов и по торцам кровли. Заклеивают полностью ширину вылета плюс 600 мм вглубь кровли. При настиле на карнизах отступают 20 мм от края его перегиба.

Укладка у вентиляционных и печных отверстий. Далее приступают к защите основания вокруг вентиляционных отверстий, выреза под печную трубу и мансардные окна.

Вырез под вентиляцию.

Укладка финишная. После обработки всех сложных стыков и отверстий приступают к настилу материала по всей поверхности кровли. Полосы укладывают снизу вверх параллельно земле с перехлестом 100-150 мм. При фиксации полотна на гвозди соблюдают шаг в 200 мм. Места стыков полотен обязательно герметизируют битумной мастикой или специальным клеевым составом. Настил материала на коньке осуществляется на последнем этапе.

Видео по теме

Любой подкладочный ковер представляет собой рулонный материал, основная функция которого состоит в защите деревянного основания от случайного попадания влаги, протечки и других неприятностей, вызванных нарушением целостности финишного покрытия.

Чаще всего это битумно-полимерный материал с основой из стеклохолста или полиэфира. В продуктовой линейке подкладочных ковров ТЕХНОНИКОЛЬ материалы под марками ANDEREP ULTRА, ANDEREP PROF и ANDEREP PROF PLUS производятся на основе полиэфира, а ANDEREP GL и ANDEREP GL PLUS имеют в своей основе стеклохолст.

Основа - один из самых первых критериев, на которые стоит обратить внимание, выбирая подкладочный ковер. И стеклохолст, и полиэфир отличаются прочностью и надежностью. Однако принципиальная разница состоит в способности к растяжению.

Полиэфир, в отличие от стеклохолста, обладает более высокой эластичностью. Этот факт очень сильно влияет на сферу применения материалов.

Для зон, которые испытывают повышенные нагрузки, например для ендовы и карнизнов, правильнее всего отдавать предпочтение подкладочному ковру с основой из полиэфира. В остальных случаях при выборе стоит ориентироваться исключительно на собственный вкус, тягу к традициям, а также опираться на различия в технологии укладки, удобстве перевозки и монтажа.

Так, например, вес рулона ANDEREP PROF (40м² в рулоне) составляет 16 кг, а ANDEREP PROF PLUS (25м² в рулоне) – 10 кг. Такой рулон очень просто перевозить, поднимать на кровлю и работать с ним на объекте. Несмотря на небольшую толщину и малый вес, ANDEREP PROF и ANDEREP PROF PLUS очень прочные, к тому же, как уже было сказано, выдерживают деформации деревянных конструкций.

Технологичность монтажа - залог долговечности

Подкладочные ковры в обязательном порядке монтируются на ровный деревянный настил. В его роли может выступать ОСП-3, влагостойкая фанера ФСФ, шпунтованные или обрезные доски. Крайне важно отследить, чтобы доски были сухими (влажность не более 20%), отсортированы по толщине. Для формирования деревянного настила лучше всего выбирать древесину хвойных пород.

Пожалуй, одним из самых простых в монтаже является подкладочный ковер ANDEREP ULTRА. Он имеет самоклеящуюся основу, для его укладки достаточно снять защитную пленку и плотно прижать материал к основанию.

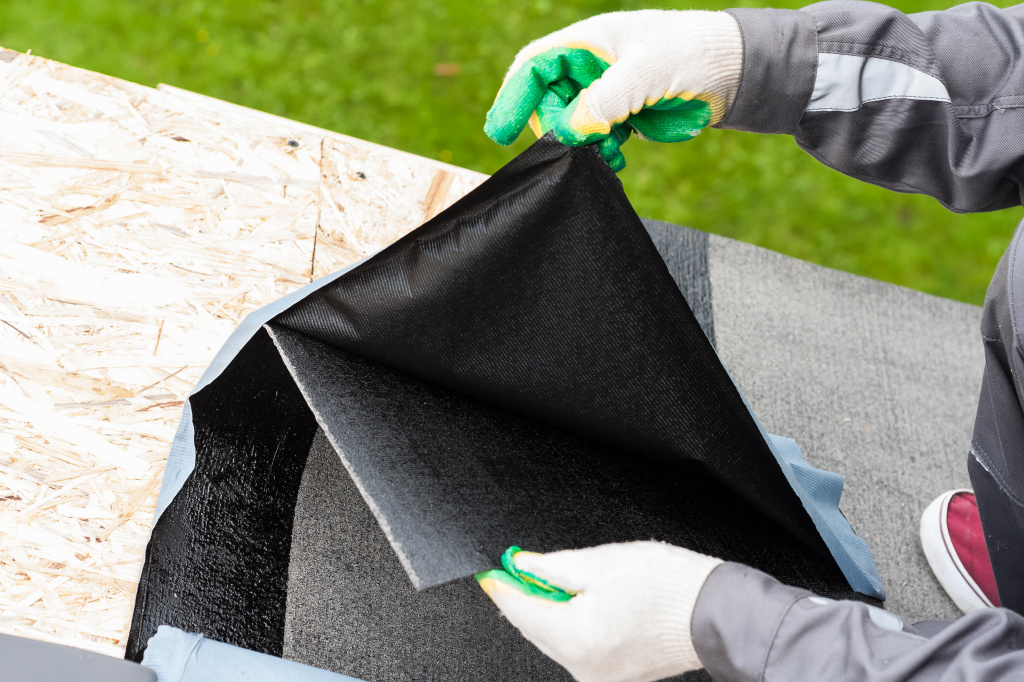

- Самоклеящийся ковер ANDEREP ULTRA

Если же смета строительства задает направление на сокращение расходов, то ANDEREP ULTRА можно оставить исключительно для формирования ендов, усиления карнизных свесов.
В данном случае монтаж и начинается именно с ендовы: полотно располагается ровно по центру, крепится за счет самоклеящегося слоя. При температуре от 0 до 10 °C эта зона дополнительно фиксируется по краям при помощи кровельных ершенных гвоздей.
Следующим этапом ковер фиксируется в зоне карнизных свесов.

По всей остальной площади ската можно выбрать любой из подкладочных ковров с механической фиксацией.

- монтаж ANDEREP PROF PLUS по основной плоскости кровли

К традиционным решениям, существующим на рынке уже давно, относятся материалы на основе стеклохолста - прочные и долговечные ANDEREP GL и ANDEREP GL PLUS.

Общая черта для обоих материалов - необходимость механического крепления не только по периметру, но и по центру материала. Натяжение полотна необходимо производить при очередном этапе крепления. Механическая фиксация производится при помощи кровельных гвоздей, при этом шляпка крепежа плотно прилегает к полотну, но не утапливается в нем.

ANDEREP GL снабжен специальными термоактивными полосами - в солнечную погоду они нагреваются и надежно склеивают продольные нахлесты. В холодное время года полосы следует прогреть при помощи электрического строительного фена. Таким образом, отпадает необходимость в дополнительной обработке битумной мастикой.

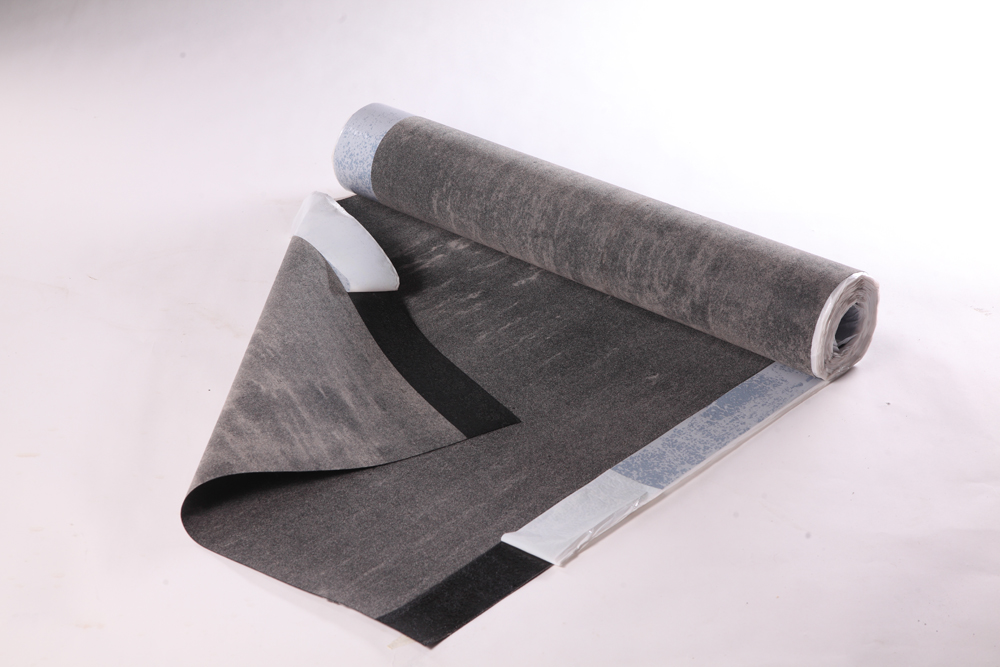

ANDEREP GL с битумными термополосами

А вот нахлесты подкладочного ковра ANDEREP PROF, напротив, нуждаются в склеивании при помощи приклеивающей мастики.

Механическое крепление ANDEREP PROF

Монтаж ANDEREP GL PLUS и ANDEREP PROF PLUS производится по одному алгоритму. Дело в том, что оба материала снабжены клеевыми безбитумными полосами, благодаря чему процесс укладки производится гораздо быстрее и проще. Кроме того, данные полосы экономят ресурсы, поскольку отпадает необходимость в мастике для монтажа поперечных перехлестов. Клеевые полосы демонстрируют отличную адгезию даже в холодное время года, вплоть до −15°C.

Монтаж клеевых полос ANDEREP PROF PLUS

Клеевые полосы ANDEREP GL PLUS

Подкладочные ковры ТЕХНОНИКОЛЬ вполне могут компенсировать и временной разрыв в стройке. В случае если по каким-то причинам нет возможности смонтировать финишное кровельное покрытие, то ANDEREP PROF, ANDEREP PROF PLUS, ANDEREP GL PLUS и ANDEREP ULTRА отлично справятся с ролью временной кровли. До 6 месяцев эти подкладочные ковры могут ожидать монтажа финишного слоя. От агрессивного воздействия солнца, осадков, перепадов температур ANDEREP PROF, ANDEREP PROF PLUS, ANDEREP GL PLUS защищает нетканый полипропилен Spunbond, а в составе ANDEREP ULTRА содержатся специальные модификаторы, которые защищают материал от преждевременного старения.

Подкладочный ковер ANDEREP ULTRA в качестве временной кровли.

ТЕХНОНИКОЛЬ предлагает широкий выбор подкладочных ковров - для тех, кто ценит традиции или выбирает новации, для любителей все сделать быстро и качественно. Какой бы вариант ни оказался на кровле, можно уверенно сказать, что при соблюдении простых правил он станет надежной защитой от влаги и для изысканного коттеджа, и для недорогого дачного дома.

Линейка подкладочных ковров ТЕХНОНИКОЛЬ ANDEREP

Специалисты настоятельно рекомендуют применять подкладочный ковер, если в качестве финишного покрытия выбрана мягкая кровля. В статье рассказывается о строении и функциях этого высокотехнологичного материала. Вашему вниманию предлагаются полезные сведения о разновидностях изделий по способу крепления, о влиянии параметров на цену и об особенностях монтажа на крыши с разным уклоном.

Монтаж защитного покрытия Источник s-stroit.ru

Подкладочный ковер: структура и назначение

Современные строительные материалы получают все большее распространение в коттеджном и загородном домостроении. Особенно это касается кровельных материалов; крыши под мягкой кровлей украшают все большее число частных построек. Такая популярность не случайна - битумные гибкие кровельные материалы обладают множеством достоинств: мало весят, удобны в работе (особенно актуально для крыши сложной формы), можгут похвастаться надежностью, долгим сроком службы и большим декоративным потенциалом.

Гибкая кровля безупречно отслужит положенный срок, если при ее обустройстве будут соблюдены технологические нормы. Технология монтажа конструкции под мягкой битумной кровлей предусматривает ее сложное устройство; в число обязательных слоев входит и подкладочный ковер. Он относится к искусственным нетканым материалам и имеет следующую многослойную структуру:

Основой ковра является прочное полотно - стеклохолст или полиэстер , которое пропитывается полиэфирной смолой.

Структура одной из разновидностей ковровых изделий Источник www.a-east.ru

На основу наносится слой модифицированного битума (битумно-полимерная смесь с особыми адгезионными добавками, обеспечивающими гибкость и эластичность полотна). Основа сверху и снизу покрывается слоем нетканого полипропилена.

В качестве внешнего слоя используют песок мелкой фракции или мелкозернистую каменную крошку. Такое шероховатое покрытие надежно фиксирует верхний (финишный) слой, предотвращая возможное скольжение.

На самоклеющихся разновидностях изделий под основу наносится дополнительный клеевой слой , предназначенный для крепления к сплошной обрешетке. Во время хранения клеевой слой защищается пленкой; ее снимают непосредственно перед монтажом.

Использование подкладочного ковра под мягкую кровлю позволяет решить несколько важных задач:

Гидрозащита обрешетки . Укладка гибких материалов осуществляется только на сплошное основание, в качестве которого используют доску, плиты OSB или фанеру. Для сплошной обрешетки нужна надежная гидроизоляция, которую обеспечивает герметичный подкладочный слой.

Структура ковра с двухсторонним клеевым слоем Источник dom.company

Защита кровельного пирога . Рулонный материал препятствует образованию конденсата в нижних слоях кровельного пирога.

Увеличение срока эксплуатации мягкой кровли. Многие производители кровельных материалов одним из условий выдачи гарантии называют наличие подкладочного ковра. В противном случае считается, что эксплуатация проводится с нарушениями, и гарантийный срок может быть уменьшен.

Упрощение монтажа . Во время кровельных работ передвигаться по мягкой шероховатой подложке проще и безопаснее, чем по голой обрешетке.

Сглаживает неровности обрешетки . Места соединения элементов настила не всегда идеально ровные, что может сказаться на внешнем виде кровли.

Предотвращает появление неровностей на кровле. Гибкая черепица может деформироваться из-за перепадов температуры и влажности; подкладочный слой сгладит нежелательные изменения.

Шероховатая поверхность делает работу более безопасной Источник 1000dosok.ru

услугу реконструкции и перестройки домов

Подкладочный ковер: разновидности

Подложку для мягкой кровли удобно классифицировать по способу крепления к обрешетке:

Ковры без клеевой основы . Такое покрытие фиксируется с помощью оцинкованных саморезов (с большим диаметром шляпки), кровельными гвоздями или скобами (степлером). Соседние полотна располагаются внахлест и склеиваются битумной мастикой.

Комбинированные ковры . Наиболее распространенный вариант. Для герметизации нахлеста имеется самоклеющаяся полоса, нанесенная заводским способом и защищенная пленкой. Использование комбинированного полотна делает монтаж на сплошное основание более простым и быстрым. В сложных местах кровельной конструкции (например, возле труб и дымохода) подкладочный слой допускается дополнительно фиксировать гвоздями.

Один из видов подкладочного гидроизоляционного ковра Источник homenbuild.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу завершения недостроенных домов . Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Ковры на самоклеющейся основе . Битумный подкладочный материал со сплошным клеевым слоем характеризуется высокой эластичностью. Качественные ковры обладают способностью самозалечивания - битумный слой затягивает порезы, повреждения и места крепления кровельных гвоздей, предотвращая образование протечек. Монтаж таких покрытий считается более сложным делом - нужен определенный навык и известная ловкость, чтобы снимать пленку и фиксировать покрытие, не допуская образования складок и воздушных карманов.

Ковры мембранного типа . Такое покрытие внешне напоминает мембрану; абсолютная водонепроницаемость является надежной защитой от косого дождя и тающего снега.

Рулонные кровельные материалы . На практике случается замена подкладочного ковра рулонными материалами (например, еврорубероидом), не равнозначными по свойствам. В этом случае нахлесты склеиваются пропановой горелкой.

Видео описание

О правильном монтаже подкладочного ковра в следующем видео:

Параметры и состав: что влияет на цену

Подкладочный ковер под мягкую кровлю Технониколь с успехом применяется в конструкциях скатных крыш в качестве гидроизоляционного слоя для нескольких финишных покрытий:

Битумная черепица.

Керамическая , композитная, цементно-волокнистая, асбестоцементная черепица.

Металлочерепица .

Ондулин (мягкий шифер).

Натуральный сланец , дранка.

На сплошной обрешетке ковер может заменять полноценное кровельное покрытие в течение полугода (при перерывах в работе).

Данные о материале, заявляемые производителем, хоть и имеют некоторые различия, в большинстве случаев выглядят следующим образом:

Размеры . Большинство видов материала имеет ширину 1 м, длина может варьироваться от 15-20 до 40 м; продается в виде рулонов.

Вес . Вес рулона длиной в 40 м в среднем составляет от 16 до 22 кг.

Монтаж мягкой кровли Источник proroofer.ru

Основа . Может быть выполнена из стеклохолста или высокопрочного полиэфира (полиэстра).

Покрытие . Обычно это двухсторонняя посыпка из мелкозернистого песка или нескользящая полипропиленовая поверхность.

Теплостойкость : 85-120°.

Прочность на разрыв в продольном и перечном направлении.

Наличие частичного или сплошного самоклеющегося слоя .

На стоимость подкладочного изделия влияют следующие параметры:

Вид основы . Рулонные материалы с полиэфирной основой, как правило, стоят дороже.

Слой битумно-полимерного вяжущего . Увеличение толщины этого слоя делает подкладочный ковер не только эффективнее, но и дороже.

Метраж и наличие клеевой основы .

Предприятие и страна-производитель . Кроме отечественных, на рынке представлены ковры, сделанные в Финляндии, Польше, США.

Видео описание

О тонкостях монтажа подкладочного ковра в следующем видео:

Создать слой, абсолютной гидроизоляции и защитить кровельный пирог от порчи может подкладочный ковер, цена на который в Москве и регионе (за рулон) имеет следующий вид:

Рулон 15-20 м, без клея . 1100-1400 руб.

Рулон 40 м, без клея . 3500-4300 руб.

Рулон 15-20 м (самоклеющаяся полоса) . 1200-1700 руб.

Рулон 20 м (самоклеющийся) . 2300-3600 руб.

Рулон 20 м (самоуплотняющийся) . От 3000 руб.

Подкладочный ковер Т ехнониколь . Цена также зависит от метража. Рулон в 20 м обойдется в сумму от 3700 руб.

Ковер подкладочный Icopal (Польша). От 4300 руб.

Ковер подкладочный CertainTeed . От 6600 руб.

Особенности монтажа и применения

Пословицу «Вода камень точит» можно отнести и к кровле. При использовании любого кровельного покрытия имеется ненулевая вероятность того, что со временем вода найдет путь в подкровельное пространство. Начало процесса закладывается в период сильных ветров или весной, после таяния наледи. Зонами риска любой крыши являются места стыковки элементов кровли, место выхода дымохода и шахты вентиляции, место установки антенны.

Закрепление края подкладочного ковра Источник budshop.com.ua

Современное производство предлагает технологичный способ продлить срок беспроблемной эксплуатации крыши - это можно сделать с помощью подкладочного материала, обеспечивающего резервную защиту кровельной конструкции. Ковер, уложенный с соблюдением технологии, образует сплошную поверхность, по которой вода сможет стечь вниз без всякого вреда для нижележащих слоев кровельного пирога. Другое важное свойство ковровой подложки состоит в защите финишного покрытия от термического расширения деревянного основания.

Подкладочный ковер под фальцевую кровлю рекомендуется укладывать, если монтируется сплошная обрешетка. Сплошное покрытие нуждается в изоляции от металла, поскольку на металлической поверхности из-за перепада температур образуется конденсат. Если обрешетка не сплошная, гидроизолировать металлическую кровлю не обязательно.

Защита частей кровельной конструкции Источник krovlyakryshi.ru

Для остальных видов крыш подкладочный слой рекомендуется использовать в первую очередь для усиления тех частей, на которые приходится максимальная нагрузка и наибольшая вероятность повреждения. Чтобы надежно зафиксировать гидроизолирующую подложку, используют специальный клей и крепеж, а монтаж стараются завершить до наступления морозов. Вариант укладки подкладочного слоя выбирается в зависимости от уклона кровельной конструкции:

Угол ската менее 12° . Плоская крыша нуждается в сплошной укладке и дополнительном слое на ребрах скатов, карнизных и фронтонных свесах, коньке и ендовах.

Угол наклона лежит в промежутке от 12° до 18° . Проводится укладка по всей поверхности одним слоем; при этом нельзя допускать образования складок и пузырей.

Угол ската более 18° . Можно ограничиться установкой защиты по местам вероятных протечек, включая кровельные выходы и примыкания. Нахлесты материала промазываются битумной мастикой.

Монтаж ковра на кровле с крутым скатом Источник yandex.kz

Заключение

Подкладочный ковер дублирует функцию кровельного покрытия, участвуя в обеспечении надежной гидроизоляции и увеличивая надежность крыши. Из желания сэкономить некоторые хозяева заменяют подкладочную подложку более дешевым кровельным материалом. Такую замену трудно назвать равноценной - со временем подкладочный слой начнет трескаться, рваться и перестает защищать от протечек.

Когда крыша потеряет герметичность, расходы на ее восстановление будут не сопоставимы с сэкономленной ранее суммой; экономия обернется значительной переплатой. Исправление дефектов кровельной конструкции - занятие не только дорогое, но и трудозатратное, особенно, если потребуется разбирать кровельный пирог. Если вы хотите обустроить крышу и забыть о ней на долгие годы, без подкладочного ковра не обойтись.
