Насос игла для скважины. Как сделать абиссинский колодец своими руками

Содержание статьи

Главное по теме

Добыча воды на частном участке - задача не из самых простых и дешевых. Однако если вы не располагаете большим бюджетом, но при этом желаете иметь собственный источник водоснабжения, работающий при помощи насоса, то ваш вариант - это скважина игла.

Источник подобного типа был открыт еще в 19 веке американцем по фамилии Нортон. Позже его технология нашла широкое применение в странах Африки, а именно - в Эфиопии (ранее Абиссинии). Отсюда и синонимичные названия такой скважины - абиссинская скважина, абиссинский колодец. Все это - скважина игла.

В отличие от скважин большого диаметра и глубины, на бурение которых уходит достаточно сил, времени и средств с применением сложной техники, источник такого типа можно обустроить самостоятельно с минимальными трудозатрами. Основными составляющими абиссинского колодца являются:

• Стальная труба с острым наконечником из закаленного сплава;
• Фильтровальная система;
• Необходимое количество соединительных элементов (муфт);
• Клапан приёма воды;
• Нанос (ручной или автоматический);
• Резиновые кольца.

Важно: насос в данной системе является обязательным, поскольку дебит скважины хоть и позволяет получать достаточное количество воды, но её подъем через столь маленький диаметр обсадной трубы немного затруднён.

Водоснабжение при помощи абиссинской скважины оборудовать достаточно легко. Здесь можно либо ограничиться примитивным вбиванием стальной трубы с наконечником в грунт. Причём в этом случае необходимо постоянно дотачивать метры трубы при помощи резьбового соединения. Как правило, скважина игольчатого типа уходит на глубину всего 10-12 м. То есть для колодца берутся воды с первого песчаного водоносного пласта. А можно использовать и ручной бур для разработки скважины и только после этого вмонтировать в неё в качестве обсадной трубы стальную конструкцию с наконечником.

Важно: диаметр абиссинского колодца составляет всего 2,5-3 см. Поэтому риск получить воду с примесями грунта ничтожно мал.

Преимущества колодца-игла

Скважина по типу игла отличается массой преимуществ по сравнению со стандартными источниками по верховодке или артезианскими. Основные из них:

• Высокая скорость создания собственного источника на участке;
• Минимальные затраты на обустройство скважины;
• Возможность расположить игольчатый источник непосредственно в подвале дома или около постройки в непосредственной близости;
• Высокий дебит скважины (в среднем источник типа игла может давать до 50 литров воды в минуту;
• Длительный срок эксплуатации (достигает 50 лет);
• Простота в обслуживании и промывке;
• Минимальные затраты на создание абиссинской скважины.

Есть у скважины игольчатого типа и недостатки

Прежде чем заниматься обустройством абиссинской скважины, примите во внимание и её недостатки. Поскольку эти важные пункты могут свести на нет все ваши усилия.

Итак, в первую очередь стоит учесть, что если геологические условия вашего участка недостаточно подходят для идеи абиссинского колодца, то вас постигнет неудача. Несоответствием считается слишком большие и плотные слои глины и суглинка с малым количеством песчаных включений в пластах грунта. Такие прослойки затрудняют добычу воды. Поэтому прежде чем обустраивать игольчатую скважину, необходимо сделать геологическую разведку.

Также необходимо обратить внимание и на фильтрационные способности водоносного пласта. Если порода плохо справляется со своей задачей, то в воде возможны лишние химические включения. Хотя при должном внимательном и профессиональном подходе такую проблему можно решить с помощью перфорации трубы для скважины и оборачивания её в мелкую сетку.

Насосное оборудование

Для подъема воды из скважины игольчатого типа можно использовать два вида насоса:

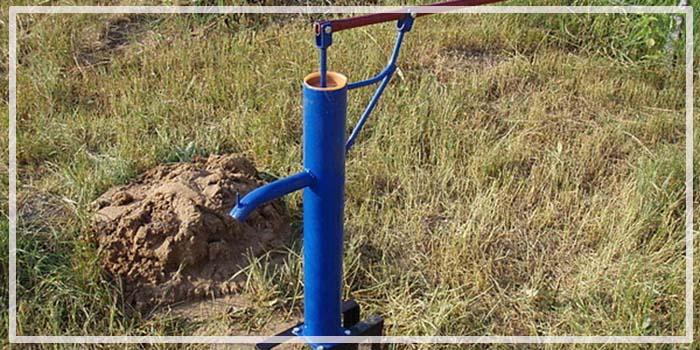

• Ручную установку;
• Автоматическую помпу.

В первом случае агрегат будет актуален, если вы планируете использовать воду только периодически (полив огородных культур или уход за участком). Автоматический насос будет особо актуален, если вы желаете оборудовать собственное водоснабжение всего дома круглый год. Кроме того, самовсасывающий насос позволит вам избежать шума при работе скважины.

Что учесть при обустройстве абиссинского источника?

Перед тем как приступать к созданию собственного игольчатого колодца, нужно провести тщательную проверку возможностей вашего грунта. Для этого необходимо знать, на какой глубине залегают водоносные пласты. Можно поинтересоваться у соседей глубиной их колодцев и уровнем воды в них. Так, если окажется, что водоносный пласт залегает не глубже чем 12-13 м, а зеркало воды находится на уровне 7-8 метров в глубину, то можете смело монтировать свой игольчатый источник.

Учтите, что качество воды напрямую зависит от соседства неблагоприятных к источнику объектов: соседские септики, промышленные предприятия или животноводческие фермы, а также мусорные свалки. Если таковые рядом имеются, то велик риск достать до водоносного пласта, который подвержен химическому загрязнению. В этом случае придётся продумывать сложную и мощную систему очистки. В качестве разведки можно взять на анализ воду из колодца соседа и тщательно изучить её.

Способы бурения игольчатого источника

Для создания собственной скважины по типу игла можно применить несколько способов:

• Забивание трубы бабкой. Но перед тем как воздействовать на оголовок трубы, рекомендуется на него накрутить специальную насадку.
• Забивание трубы штангой.
• Бурение шнеком. Этот способ считается самым удобным, поскольку садовый бур или шнековая установка легко и продуктивно вскрывают пласты грунта, точно достигая нужной глубины.

Важно: при работе методом шнекового бурения готовый ствол скважины в зоне фильтрования можно засыпать мелким щебнем. Это послужит дополнительной системой очистки воды.

Удаленного участка дома, то практически всегда упоминают рытье колодца или обычной скважины.

И действительно, скважины на песок или колодцы – это простейшие и самые надежные способы добыть воду на участке. Они долговечны, функциональны и довольно удобны. Однако и трудоемкость во время их установки или обслуживания тоже нельзя игнорировать.

А между тем есть еще один способ – бурение абиссинской скважины. Причем проделать этот процесс можно полностью своими руками.

1 Технология создания абиссинской скважины

Абиссинская скважина была изобретена во время колонизации Африки. Тогда английские войска смогли оттеснить туземцев именно благодаря этому прекрасному изобретению. Ведь для бурения такой скважины достаточно иметь металлические трубы и сделать примитивный забивной бур.

Все остальное собирается в процессе работы. А сам процесс выполняется полностью своими руками и за довольно короткий промежуток времени.

Если принимать во внимание отзывы от пользователей абиссинских скважин, то создание такого источника занимает от 3 до 10 часов, в зависимости от типа грунта, особенностей водоносного слоя и т.д.

Сама по себе абиссинская скважина – это малогабаритный источник воды, что добывает ее в верхних грунтовых слоях. Для оборудования абиссинской скважины или колодца, как ее называют в народе, надо убедиться в том, что водоносные слои грунта у вас находятся на глубине до 8 метров.

Если они располагаются глубже, то приступать к работе тоже можно, однако без специальной техники вам, скорее всего, уже будет не обойтись.

Для работы используют подручные инструменты. Вам не потребуется , прямой доступ к воде или что-то подобное. В этом и заключается особенность абиссинских колодцев. Они очень мобильны и автономны.

Нужно просто забить специально собранные трубы в землю на глубину 8-10 метров. Трубы собирают секциями, с помощью резьбовых фитингов. Самой нижней секцией трубы будет специальный фильтровальный отрезок с иглой.

Игла – это конусообразный наконечник на трубе. Он очень прочный и предназначается непосредственно для забивания тела скважины в землю. Так как в верхних слоях грунта в основном находится песок и другие мягкие породы, то проблем за забиванием у вас возникнуть не должно.

После иглы идет фильтровальная труба. Это отрезок трубы длиной в 1-1,5 м, в котором вырезано множество отверстий. Как правило, делают по одному отверстию на каждую сторону трубы с шагом в 3-4 см.

Трубу обматывают проволокой и сеткой, создавая специальный фильтр. Фильтр вполне реально сделать своими руками и всего за несколько десятков минут.

Принцип работы абиссинских скважин очень прост. Забитый на нужный уровень стояк, попадает на водоносные слои песка. Они, как правило, располагаются на уровне 6-8 метров под землей.

Что значит, что водоносный слой будет выходить точно на фильтр. Так как песок прекрасно проводит воду, то уже через несколько минут труба начнет ею заполняться.

При появлении жидкости в скважине работу можно прекратить и приступить к ее . В большинстве случаев после качественной промывки труб остается только подождать в течение суток, пока вода самостоятельно не очистится и скважина не начнет давать чистую воду.

В это время можно сделать специальную помпу или забетонировать участок вокруг выхода скважины. Затем остается только присоединить откачивающий механизм и пользоваться этим чудом техники в свое удовольствие.

1.1 Какие преимущества у абиссинских скважин?

Как вы уже понимаете, абиссинские скважины имеют массу преимуществ над более традиционными источниками. Всех их перечислить очень сложно, но главные отметить все-таки следует.

Рассмотрим основные плюсы и минусы таких источников.

Основные плюсы:

• Скважину можно сделать своими руками;
• Работа занимает немного времени;
• Отсутствие жесткой необходимости использования специальных инструментов;
• Практичность;
• Мобильность;
• Возможность работать в любых условиях;
• Хороший дебет;
• Отсутствие проблем с перетеканием жидкости, заиливанием и т.д;
• Простота в обслуживании;
• Занимает мало места.

Как видим, не зря эти скважины так популярны в наших краях. Их очень легко собирать. Сделать все инструменты и пробурить дыру можно своими руками. Причем на работу уйдет меньше дня.

Если вы вдруг наткнулись на крупный булыжник или слой гальки – не беда. Ведь в любой момент иглу можно вынуть и попытать счастья где-то еще.

В готовом виде абиссинский колодец занимает очень мало места. При этом к нему можно подсоединить как обычную помпу, так и любой насос. Причем поверхностные насосы здесь тоже пригодятся, так как глубина залегания водоносного слоя редко будет ниже 8 метров.

Основные минусы:

Минусов у абиссинских колодцев намного меньше, но и они есть. Впрочем, минусами их считают те, кто не понимает самого предназначения выполняемых работ. Конечно, с водоснабжение крупной семьи и их бытовых нужд такая скважина вряд ли справится, но ведь этого от нее и не требуется.

Стоит понимать, что абиссинский колодец – это скорее вспомогательный элемент системы водоснабжения. Он даст вам питьевую и бытовую воду в достаточных количествах. Но для полного снабжения крупных объектов не предназначается.

Андрей, 38 лет, г. Кострома:

В свое время очень заинтересовался этой технологией. Мне нужно было сделать водоснабжение для дачи и с минимальными затратами. Подкупила возможность завершить работу своими руками. Проделал все по технологии и справился с другом за 11 часов. Результатом полностью доволен.

Валентин, 27 лет, г. Алтай:

У меня стоит две абиссинских скважины на участке. И обе я забивал своими руками. Очень полезная вещь, скажу я вам. При минимальных трудозатратах выдает приличный дебет, качественную воду, да еще и в обслуживании практически не нуждается. Идеальный выбор для дачного водоснабжения.

Константин, 58 лет, г. Астрахань:

Пару лет назад заказывал у ребят такую скважину. Послушал отзывы от соседей и понял, что она мне нужна. У меня на участке рабочим пришлось попотеть, так как грунт неоднородный. Дважды натыкались на крупный булыжник. Во второй раз даже погнули трубу. Благо, сделать новую можно своими руками и всего за пару десятков минут. А потому с работой они справились еще дотемна. Скважина же меня с тех пор ни разу не подводила.

2 Подбор трубы для скважины и этапы монтажа

Перед тем как начать непосредственно работу, надо подобрать трубы, что будут составлять тело забивной иглы. Стоит понимать, что эта игла остается в отверстии постоянно, и выполняет функции обсадной конструкции. Поэтому она должна быть не только прочной и надежной, но также и пригодной для постоянного контакта с жидкостью.

Из современных труб чаще всего пользуются старым добрым металлом и полимерами. Металл может быть оцинкованным, он лучше противостоит коррозии, хорошо выдерживает влияние микроорганизмов. Однако со временем, все равно потеряет свои свойства.

Плюс металл очень прочен и повредить такую трубу чрезвычайно сложно. Наконечники иглы практически всегда делают металлическими.

Из полимерных материалов для труб лучше всего подходит армированный толстостенный полипропилен и полиэтилен низкого давления. И тот и другой материал достаточно прочен, а также обладает прекрасными антикоррозионными характеристиками.

Что же до конкретных параметров трубы, то в работе используют дюймовые образцы. Толщина стенок у металлических изделий может быть любой, а вот пластиковые трубы используются только толстостенными, с толщиной от 5 мм.

Как вы уже поняли, нижняя секция трубы будет фильтровальной. Ее обрабатывают сверлом, затем обматывают проволокой. Дальше идет мембрана, сетчатый фильтр или что-то подобное. Затем все это еще раз крепко обвязывают проволокой.

Саму трубу соединяют с помощью резьбовых фитингов. Возможно использование и сварки, однако это добавляет определенных неудобств. Качество соединений, конечно же, будет очень высоким, но не будете же вы резать трубы каждый раз, когда что-то пойдет не так.

Теперь рассмотрим непосредственно рабочий алгоритм, по которому абиссинские скважины монтируют.

2.1 Как бурят абиссинскую скважину подручными инструментами? (видео)

Отвечая на вопрос, что такое скважина и абиссинский колодец, стоит обратиться к истории. Слава и название у такого источника воды появилось в эпоху войн с колониями. Англичане в 60-е гг. 19 века для обеспечения войск водой применили буровой снаряд Нортона. Источник водоснабжения настигла популярность, которой он пользуется до сих пор.

После создания подобного устройства абиссинские колодцы испытали в России. Попытки организовать водоснабжение предприняли неквалифицированные рабочие, которые наугад забили в Царском Селе 5 скважин, большинство которых дали воду. Бурение абиссинских скважин происходило на 4-10 метров в глубину.

Абиссинские скважины на песок и на воду: схема устройства

Устройство абиссинской скважины простое и доступное. Требуется труба небольшого диаметра. Ею прокалывают грунт, опуская изделие до мест залегания водоносного слоя.

Бурение абиссинского колодца происходит быстрее, когда на конце снарядов есть иглы. Их приваривают к снаряду. По завершении заглубления труб на них устанавливают самовсасывающие насосы. Принцип работы моделей — вакуумный, благодаря нему вода поднимается наверх.

Для абиссинского колодца характерно наличие конструкционных элементов в виде:

• трубы. Габариты: диаметр – до 1 дюйма, длина – до 30 м. Конструкционная особенность: фильтр (перфорация и сетка с мелкими ячейками) на нижнем конце;
• насосы. Крепятся сверху трубы. Помпой качают воду из водоносного слоя.

Обсадная труба отсутствует. Зато присутствуют следующие детали:

1. шкив;
2. буровая колонна и снаряд;
3. канат;
4. хомуты: верхний (с осями для шкивов) и нижний;
5. баба из бетона с армированным слоем.

Абиссинский колодец на даче: плюсы и минусы

Забивной известный во всем мире абиссинский, колодец имеет сильные стороны:

• долговечность. Абиссинская скважина своими руками прослужит до 50 лет (при условии грамотного бурения);
• низкая степень сложности работ. Простота процесса определяет высокую скорость постройки колодца на дачном участке. При наличии специализированного оборудования (буровой колонки со снарядом) работы занимают несколько часов;
• адаптация под помещение. Мини-колодец можно организовать на участке, в доме, в гараже, в подсобном помещении. Не имеет значения, есть ли насаждения на участке – они не пострадают;
• компактный размер. На изготовление колодца уходит минимум материалов, времени, денег, так как габариты изделия небольшие;
• качественная вода. Для получения воды высокого качества, нужно выбирать подходящее место для скважины. На глубине 5-30 метров отсутствуют вредные примеси, которые загрязняют, сверх нормы минерализуют воду;
• производительность. В зависимости от количества жидкости в водоносном слое насосы способы выкачивать до 50 л воды за 1 минуту;
• низкая стоимость. Расходы на обустройство скважины – в среднем 20-25 тысяч рублей, тогда как бурение абиссинской скважины своими руками обойдется в 2 раза дешевле;
• глубина бурения – до 20 метров;
• отсутствие необходимости получения разрешений в виде лицензий и других аналогичных документов.

Недостатков у изделия меньше, но они тоже имеются:

• без фильтра (мелкоячеистая сетка и перфорация трубы) снижается качество воды ввиду ее заиливания;
• производительность колодца зависит от количества имеющихся в водоносном слое запасов воды, если их нет, придется бурить в другом месте;
• отсутствие воды в конкретном участке предполагает извлечение бура, который в отдельных случаях застревает в валунах, расположенных в грунте;
• длительное неиспользование источника воды по назначению требует прочистки. Если диаметр трубы небольшой, чистка узкого отверстия усложняется;
• ограничения по глубине водоносного слоя. Бурить можно до 30 метров в глубину, но водоносный слой должен быть не ниже 8-9 метров. В противном случае потребуется заглублять насос.

Абиссинская скважина: грамотное бурение

Обустройство колодца предусматривает 2 вида бурения:

1. разведочное. Цель – определить место для скважины, выяснить, есть ли в водоносном слое вода. Для бурения используется многоразовое оборудование. При отсутствии жидкости на одном участке, бур вытаскивается, поиск переносится на другую территорию;
2. уверенное. Цель – обустроить колодец. Уверенность в присутствии вод на нужной глубине определяется наличием в 20-50 метров действующего колодца. В качестве оборудования часто используется сделанный своими руками снаряд.

Помимо соседского колодца индикатором наличия воды в водоносном слое являются естественные источники: бочаги, родники, ключи, ключевые пруды. Наличие водоемов в радиусе 500 метров гарантирует 80% успеха. Стоит заметить, что река индикатором не является.

Место залегания вод определяется по растительности, однако не дает высокой точности результата и довольно сложное. Анализ местности проводится, когда сухо. Исследуются места ниже основного уровня участка с представителями флоры, любящими влагу, питающимися ей (например, крапива, лопух).

Такой объект, как абиссинский колодец, и его бурение невозможно на следующих участках:

• на склонах оврагов;
• на крутых холмах;
• на обрывах.
• определенные места требуют соблюдения расстояния:
• участки содержания и кормления животных и птиц (хлева, птичника), кучи с компостом – 15 м;
• кучи с навозом, выгребные ямы – 30м;
• птичьи и скотные фермы и дворы, кладбища – 300м;
• полигоны, химические и режимные производства, отстойники канализации, искусственные насыпи из переотложенного материала – 3,5 км.

Насколько глубоко нужно бурить, узнают посредством барометра-анероида. Показатель в 760 мм ртутного столба (1,05 МПа) – это 10,3м водяного столба.

Скважина игла бурится, пока наконечник иглы не дойдет до водонепроницаемой подстилки слоя с водой. Если скорость проходки бура возрастает при взаимодействии с водоносным слоем, а с подстилающей глиной – уменьшается, пора прекратить бурение – цель достигнута. Соблюдение этого правила обеспечит 3 составляющие хорошего водоснабжения:

1. качественная вода;
2. стабильная работа колодца;
3. долговременный запас воды.

Проверить, достигли ли вы водоносного пласта, можно при помощи манерки — трубы. Диаметр ее меньше, чем у скважины, один конец заварен. Благодаря шнуру измеритель опускают на глубину, а потом достают.

Шаг 1. Выберите место для будущей скважины. Подготовьте участок, освободите под установку оборудования.

Шаг 2. Выройте яму 1 м3. Если предполагается использование колодца круглый год, глубина ниже уровня промерзания.

Шаг 3. Установите наконечник оборудования в центр выкопанной ямы.

Шаг 4. Начинайте процесс забивания-бурения.

Если работаете садовым буром, вкручивайте в его грунтовый слой, а потом поднимайте вместе с почвой. Такое оборудование применяется для скважин до 5 метров глубиной.

Если для работы используете торцевую бабку, то наверх оборудования нажимайте с усилием, импульс переходит на трубу. Торцевая бабка – оборудование, с которым работают в паре.

Шаг 5. Заглубляйте трубу в процессе бурения.

Шаг 6. Равномерно подсыпайте грунт с его последующей утрамбовкой.

Шаг 7. Наращивайте длину трубы.

Чтобы труба легко входила в грунт, делайте перерывы через 1 час, во время которых подпитывайте грунт водой. Под воздействием жидкости земля размягчается, процесс бурения проходит быстрее и легче.

Шаг 8. При достижении метрового уровня воды в трубе прекратите работу.

Как сделать абиссинский колодец, вы узнали, теперь – об оборудовании. При самостоятельном обустройстве водоснабжения на загородном участке важно правильно выбрать насос для абиссинской скважины.

Если глубина колодца более 7 метров либо подъем воды осуществляется больше, чем на 7 метров, целесообразнее использовать насосную станцию. Она представляет собой компактное изделие, состоящее из помпы, электрического кабеля, пускорегуляторного устройства. Шланг в наборе отсутствует.

Применение насосной станции – гарантия напора воды не меньше 45 м, а расхода – от 20 л/мин. Изделие оснащается фильтром, который обладает определенной пропускной способностью. От этого зависит стоимость товара.

Помимо насоса разумно использовать в конструкции колодца желонку. Это снаряд, предназначенный для рыхлых слоев грунта. Выбирайте изделие калибром на 4-5 меньше, чем внутренний диаметр колодца.

Бур-желонка необходим тогда, когда колодец эксплуатируется сезонно. Длительные перерывы пагубно сказываются на состоянии конструкции и чистоте воды, не исключено попадание глины. Основное предназначение желонки – очистка.

Скважина, сделанная своими руками: особенности эксплуатации

Завершающий этап обустройства системы водоснабжения – ввод в эксплуатации. Перед этим требуется осуществить монтаж обратного клапана, подключить насос или станцию. Чаще применяют трубы из полиэтилена низкого давления.

По окончании монтажных работ заливают воду, подсоединяют шланг, запускают насос.

Изначально вода идет мутная, такую пить нельзя. Для очистки жидкости скважину пару часов прокачивают. В последующем скважинной водой поливают растения и овощные культуры, используют в хозяйстве. Чтобы пить такую воду, лучше подстраховаться – сдать на исследования образцы в СЭС.

Хотите, чтобы абиссинский колодец из пластиковых труб служил долго, линза вокруг фильтра не деформировалась, качество воды не снижалось, запасы водоносного слоя не уменьшались? Используйте его регулярно.

Если на загородный участок вы приезжаете посезонно, подготовьте колодец к простою:

• слейте воду из трубы;
• накройте насос влагостойким материалом;
• перед началом использования прокачайте скважину.

Абиссинская скважина на воду: бурить или нет

Подводя итог обзора данного вида водоснабжения для загородных участков, следует еще раз подчеркнуть преимущества, которыми обладает колодец. Компактный размер и специфика устройства позволяют расположить изделие в любом удобном месте: в гараже, в подсобке, в подвале дома, на улице. Таким образом, источник воды находится близко, не занимает много места.

На оборудование системы водоснабжения подобным образом уходит немного времени – в течение нескольких часов. Работы не отличаются высокой степенью сложностью, не требуют специализированного оборудования. Технику можно смастерить самому, и так же самостоятельно пробурить отверстие, достигнув водоносного слоя.

Глубина скважин и их специфика не предполагают получения разрешения, прохождения процедуры лицензирования, как это делается с обустройством артезианского источника.

Однако не забывайте о том, что производитель колодца, качество воды напрямую зависит от того, насколько регулярно вы им пользуетесь. Если есть периоды простоя, требуется подготовить к ним систему водоснабжения. И тогда, даже по истечении времени и нескольких сезонов, у вас на участке будет чистая вода.

Кроме того, подобный колодец не подойдет тем, кому нужно регулярно большое количество воды. В этом случае имеет смысл рассмотреть другие варианты.

Изготовив абиссинский колодец своими руками, станет возможно добывать воду из ближайшего к поверхности грунтового слоя – песчаного. Проходящая через пористую структуру вода в большинстве случаев обладает достаточно высоким качеством (этот параметр обязательно проверяется лабораторно), поэтому нет необходимости бурить глубже и, соответственно, платить больше.

Перед бурением поинтересоваться качеством воды можно у соседей, а после обустройства скважины лабораторно определяется пригодность ее для питья и приготовления пищи. В то же время абиссинский колодец (скважина-игла) имеет конструктивные отличия и определенные преимущества при сравнении с классической скважиной, которую в соответствии с ее глубиной (до песчаного слоя) называют скважиной на песок.

Чтобы определить, что вам больше подходит, абиссинский колодец или скважина на песок, обратите внимание на следующее:

• Одним из основных отличий следует считать размер скважины . Диаметр обсадной трубы абиссинского колодца намного меньше – чаще всего 1 дюйм. Благодаря этому его также называют скважиной иглой.
• Отличается и принцип откачки воды – в «иглу» жидкость поступает по принципу всасывания и часто находится под давлением. В то же время в скважину большого диаметра вода поступает по принципу прибывания.

Основные технические характеристики абиссинского колодца:

• глубина скважины обычно не более 8-10 метров, хотя в определенных случаях она может достигать и 12-20 метров. Но если уровень воды в ней располагается ниже 8-9 метров , возникнут проблемы с подачей воды с помощью поверхностного насоса,
• производительность – 0,5-3 м3/час.

Устройство скважины иглы достаточно простое. Обсадная труба для удобства погружения состоит из отрезков, соединенных муфтами. Погружной конец снабжен конусом с прорезью для поступления воды и фильтром в верхней его части.

Параметры комплектующих скважины:

• диаметр труб для абиссинской скважины – от 2,5 до 7,5 см,
• длина каждого отрезка – порядка 2 м,
• длина конусовидного наконечника – 20-30 см,
• диаметр конуса выбирается на 1-1,5 см больше соответствующего параметра обсадной трубы .

Насос для абиссинской скважины может быть наружным электрическим, а в некоторых случаях (при периодическом использовании, например, только для полива небольшого огорода) практикуют установку более дешевого ручного насоса.

Преимущества и недостатки скважины иглы

Абиссинские скважины обладают рядом преимуществ, которые стали причиной их широкого распространения.

• При меньшем диаметре абиссинская скважина, своими руками выполненная, не уступает своим более крупным аналогам.
• Источник оснащается поверхностными (более удобными для ревизии и ремонта, чем погружные модели) насосами.
• Установленный своими руками абиссинский колодец, благодаря своим особенностям может стать практичным и удобным вариантом там, где использование обычной скважины не практично или вовсе невозможно.
• При небольшой толщине песчаного водоносного слоя «поймать» его тонкой обсадной трубой проще (в некоторых случаях скважина игла своими руками – единственный вариант).
• Устройство абиссинского колодца не требует много пространства, поэтому часто его делают прямо в доме, в подвальном помещении.
• Погружение обсадной трубы абиссинского колодца при большой толщине водоносного слоя – произвольное, в то время как классическую скважину в обязательном порядке выполняют до водоупора – расположенного после песка глиняного слоя. Это позволяет исключить вероятность забора воды из нижней части песчаного слоя, в которой часто содержится большое количество примесей, в том числе, растворенного железа. Таким образом, минеральный состав воды в абиссинском колодце, построенном по всем правилам, обычно лучше, чем в скважине большого диаметра.
• Скважина игла, построенная и оснащенная своими руками, меньше заиливается, в том числе, благодаря наличию давления и интенсивному току воды. К тому же очистить обсадную трубу «иглы» проще.

Для любого владельца дома или дачи немаловажны низкая стоимость абиссинского колодца и возможность пробурить и оснастить «иглу» за один день.

Подробнее о том, каких видов бывает , вы узнаете, прочитав нашу отдельную статью. От типа насоса зависит и та глубина, с которой он может поднимать воду.

Что из себя представляет артезианская скважина и особенности ее устройства описаны материале.

Основным недостатком абиссинской скважины следует считать возможность попадания в воду загрязнений с поверхности из-за небольшой глубины забора. Из-за этого следует тщательно выбирать место для установки колодца-иглы, обеспечив максимальное удаление от свалок, уборных, выгребных ям и септиков, дренажных канав, душевых, в которых вода уходит непосредственно в почву под кабинкой, и пр.).

К сожалению, абиссинский колодец может быть построен не на любой почве, так как твердые каменистые слои будет сложно пройти, а водоносные слои на суглинке, а не на песчаном слое, не дадут воду такой конструкции.

Способы самостоятельного создания абиссинской скважины

Услуги специализированных компаний, выполняющих бурение на воду и даже аренда спецтехники – достаточно дороги. В то же время существует несколько способов, как сделать абиссинский колодец своими руками.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Ширина бура любого типа должна соответствовать диаметру обсадной трубы.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Необходимое оборудование

Для самостоятельного строительства абиссинского колодца потребуются инструменты и материалы, которые в большинстве случаев есть в наличии у большинства домашних мастеров. Недостающее несложно приобрести.

Электрическое оборудование для абиссинской скважины:

• сварочный аппарат,
• болгарка,
• дрель.

Ручные инструменты:

• газовые ключи,
• кувалда,
• молоток.

Материалы:

• обсадная труба отрезками по 1-2 метра,
• стальные муфты для их соединения,
• проволока диаметром 0,2-0,3 мм и нержавеющая сетка галунного плетения для изготовления фильтра,
• ФУМ-лента или другой материал для герметизации резьбовых соединений.

Оснащение скважины:

• обратный клапан,
• ручной или электрический насос.

Могут пригодиться:

• диски для штанги до 40 кг в качестве альтернативы бабке для забивания,
• автомобильные хомуты,
• гайки и болты,
• упорная шайба (при использовании подбабка).

Изготовление наконечника с фильтром

Фильтр для абиссинского колодца своими руками изготавливается достаточно просто. Отрезок трубы (примерно 80 см) с конусообразным наконечником перфорируется – выполняются тонкие разрезы или просверливаются круглые отверстия. После этого на перфорированный участок наматывается проволока и накладывается сетка галунного плетения из нержавеющего материала. Последняя фиксируется хомутами или припаивается с использованием специального нетоксичного оловянного припоя.

Последовательность работ

В общем виде устройство абиссинского колодца скважинного типа выполняется в такой последовательности:

1. Вырывается яма.
2. Забивается скважина.
3. Определяется необходимая глубина по звуку (в глинистых почвах продвижение происходит бесшумно, в крупном песке слышится скрежет, в мелком шелест).
4. После появления звука производится контрольная проверка – в трубу наливается вода, если она быстро уходит, то глубина оптимальна, если медленно, то погрузить трубу необходимо еще на 0,5 метра.
5. В скважину устанавливается ручной или электрический насос.
6. Производится прокачка скважины до появления чистой воды (если характеристики электрического насоса не позволяют использовать его для грязной воды, прокачку выполняют ручным или дренажным агрегатом).

Все работы легко выполняются за неполный рабочий день, таким образом, приступив к созданию скважины с утра, к вечеру вы сможете наслаждаться чистой и вкусной водой.

О том, какая бывает , о ее видах и материалах изготовления, есть информация на нашем сайте.

Про технологию бурения другого вида скважин, на песок, можно . Необходимое оборудование и последовательность работ.

Видео

Как сделать абиссинский колодец своими руками — видео, которое демонстрирует процесс создания скважины-иглы.

На даче, в частном доме или загородном коттедже, на участках, где нет возможности подключиться к центральному водоснабжению, да и просто в целях обретения независимости и получения воды в нужном количестве обычно выкапывают колодец или пробуривают скважину.

Существует много способов получения воды, один из которых - бурение абиссинского колодца (АК), который часто называют скважина игла. Скважина пробивается до уровня водоносного песка и оттуда идет подача воды.

Что такое абиссинский колодец

Возникновение абиссинского колодца имеет спорную историю, по одной из версий, такие источники воды использовали англичане во времена колониальных завоеваний в Северной Америке, а именно в Абиссинии (от чего и пошло название), сейчас это Эфиопия.

Как и любое другое удачное изобретение, абиссинская скважина получала распространение во всем мире. По другой версии, изобрел колодец такой конструкции американец (Нортон) в 19 веке.

Абиссинский колодец известен под разными названиями, например, абиссинская скважина на воду, скважина игла, абиссинский трубчатый колодец, скважина на песок, забивная скважина.

Абиссинским считается колодец, пробуренный особым методом. Представляет собой трубу малого диаметра (дюйм-полтора) длиной 10-20 метров, забитую в землю. Поднятие воды осуществляется вакуумным способом, посредством ручного или электрического насоса.

Питьевая вода из абиссинской скважины добывается из поверхностных водоносных слоев, наполняемых за счет осадков, минеральный состав которых благоприятен для организма человека (мало марганца, солей железа и тд).

Проходя через грунт и песок, вода фильтруется от вредных примесей. Считается, что вода из абиссинского колодца лучше, чем из глубинной скважины.

Абиссинский колодец - преимущества и недостатки

Исходя из опыта использования и многочисленных отзывов, можно выделить плюсы и минусы добычи воды из абиссинской скважины игла.

Преимущества:

• скорость работ. Первую воду можно получить уже через 6-7 часов (на скорость оказывает влияние тип грунта и глубина залегания водоносного песка);

• дешевизна. Абиссинский колодец самый экономичный способ получения воды с точки зрения установки и эксплуатации;

• длительный период службы. Абиссинский колодец может функционировать до 30 лет. На срок оказывают влияние такие факторы как химический состав воды и фракции песка, которые могут забить фильтр (который, можно заменить и продлить срок эксплуатации еще на 10-15 лет);

• возможность пробурить скважину практически в любом месте участка, в подвале, в гараже, в зоне барбекю, в беседке, на веранде и т.д.;

• гигиеничность. Скважина защищена от попадания внешнего сора;

• всесезонность использования;

• высокая производительность. До 3-х кубов в час.

Недостатки:

• использование электрического насоса увеличивает затраты на получение воды. Как следствие, необходимость обязательной электрификации участка;

• использование механического насоса (колонки) снизит скорость подачи воды и потребует некоторых усилий;

• невозможность забить абиссинскую скважину в некоторых районах.

Геологические предпосылки для устройства абиссинского колодца

К сожалению, не всем доступен АК. Инженерно-геологические условия строительства абиссинского колодца зависят от ряда причин:

• Почва. Абиссинский колодец работает только в крупнозернистом песке или коренной породе.

• Месторасположения. АК не может находиться возле источников загрязнения, типа бани, компоста, скотного двора и т.п. Также не рекомендуется рыть АК близ воды - ручья или пруда.

Как найти место для колодца

Определение места под абиссинский колодец практически ничем не отличается от поиска для устройства любого другого колодца. Как правило, учитываются косвенные признаки, использование медной рамки и банальный опрос соседей.

Все методы хороши, главное - результат. Выбор места - важная задача, т.к. ошибка нивелирует все трудозатраты и долгожданной воды просто не окажется.

От уровня воды зависит, потребуется использование насоса или возможно устройство только ручной колонки. Расчет такой, если уровень воды ниже 8 метров, то воду придется качать вручную, если до этого предела, то электронасосом.

Комплект для абиссинского колодца

Для выполнения работ потребуется оборудование для бурения абиссинского колодца:

• Игла для абиссинского колодца (стальная игла, конус или острие). Изготовить наконечник можно своими руками на токарном станке. Для удобства бурения (забивания) диаметр иглы должен превышать диаметр труб на 10-30 мм. Длина наконечника 200-300 мм. Игла может накручиваться по резьбе или припаиваться к трубе. Если использовать метод сваривания, то в качестве припоя нужно выбрать олово, т.к. соединения со свинцом опасны (могут стать причиной отравления воды).

• Секции (магистраль или трубопровод). По нему будет подаваться вода. Изготавливается он просто - отдельные трубы, диаметром 1 дюйм, соединяются между собой с помощью муфт. При этом муфты должны быть только стальные. Чугунные лопаются при забивке. А чтобы избежать протекания воды применяются резиновые уплотнители или сантехнический лен и масляная краска. Как правило, длина магистрали редко превышает 15 м. Но в отдельных районах есть скважины, забитые на глубину до 40 м.

• Насос для абиссинского колодца - ручной или электрический. Устанавливается в верхней части магистрали.

• Бетонные кольца.

Все описанные элементы можно изготовить самостоятельно или купить комплект для абиссинского колодца, изготовленный в промышленных условиях.

Абиссинский колодец - технология устройства своими руками

1. Определяется место бурения;
2. Производится выемка почвы на месте будущего АК. Достаточно вынуть 1 м.куб, это позволит облегчить работу. Хотя, многие пользователи советуют бурить колодец без выемки, сразу же пробивать малую скважину, диаметром 80-100 мм. Если планируется всесезонное использование АК нужно вырыть яму, глубиной ниже уровня промерзания грунта. Тогда оборудование для абиссинского колодца зимой не замерзнет. А вот воду из насоса все равно придется сливать, иначе он деформируется от температурного расширения воды;
3. В почву забивается магистраль. Для этого нужно пробурить яму, существует несколько способов, как забить трубу для скважины:

• Посредством использования торцевой бабки. Здесь принцип работы более чем прост. К верхней части бабки прикладывается усилие. Импульс от него передается на трубу. Таким образом, наконечник для скважины забивается в грунт. Чтобы не разбить резьбу трубы на нее можно накрутить заглушку. И уже на ней зафиксировать бабку.

• Посредством завинчивания наконечника в почву. Этот способ самый трудоемкий, поэтому используется редко. Только если нужно засверлить на незначительную глубину;

После того, как первая труба войдет в почву на свою длину, нужно накрутить на нее следующую трубу и продолжать работу. Стоит отметить, что можно упростить себе задачу если подливать воду в грунт вокруг магистрали и при этом останавливать работу на час-полтора. За это время вода лучше впитается в землю, и бурение будет продвигаться гораздо легче. В итоге, время, затраченное на забивание наконечника, не меняется, а вот сил расходуется меньше. При выполнении работ по забиванию магистрали колодца нужно периодически проверять, не появилась ли вода в трубопроводе. Работа будет считаться законченной, когда уровень воды в нижней трубе магистрали превысит 1 м.п.

Когда в трубе появится вода, фильтр магистрали нужно промыть. Для этого в трубопровод подается вода под давлением. Поток воды пробьет засорившиеся отверстия в трубе.

Проверяется работоспособность системы. Для этого к ней подключается ручной насос (схема его установки на фото). И из магистрали откачивается вода. Когда будет поступать прозрачная, а не мутная вода, можно фиксировать насос или менять его на электрический.

Насос можно установить непосредственно над скважиной иглой или на расстоянии от нее. Для второго случая нужно вырыть траншею.

Как сделать установку для бурения абиссинского колодца своими руками

Выше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку - забивной станок.

Рассмотрим, как делается самодельная установка для бурения скважины игла

В результате получится бурильная установка как на фото

Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки.
В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.

На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).

Магистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее - узнаем у соседей, проверяем медной рамкой), плюс одну на запас.

Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.

Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.

Конус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.

В первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.

На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост - натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.

На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.

Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки - обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.

Следует понимать, что промывка сетки (фильтра иглы) под давлением - важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута - вы в песке. Заливаем в трубу воду из лейки - уходит, значит всё правильно сделано.

Остается сделать стяжку вокруг трубы, подключить насос и качать воду.

Заключение

Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.
