Как выполняется соединение медных труб с пайкой и без неё. Как соединять медные трубы: основные способы Методы соединения медных труб
Многие, на мой взгляд ошибочно, считают что медные трубы при монтаже водопровода или отопления дома удовольствие достаточно дорогое, а некоторые и что век меди для этих целей остался в прошлом. В этой записи м постараемся доказать Вам что это не так, именно потому что медь это достаточно удобный материал для монтажа любых конструкций,а если принять ее долговечность во внимание, то и незаменимый во многих случаях и именно ее выберет рачительный хозяин для своего собственного дома.
Если сравнивать медь с другими материалами, из которых изготавливают водопроводные и другие коммуникационные трубы (к примеру, с пластиком или ), то её преимущества очевидны. Прежде всего, это необычайно долгий срок службы: медные трубы и фитинги часто служат столько, сколько существует само здание.
Медь очень пластична, что повышает безопасность водопровода и сохраняет свои свойства в широком диапазоне температур (от -200 до +250 °С), что делает трубы устойчивыми к замораживанию в заполненном водой состоянии.
Медные трубы устойчивы к воздействию ультрафиолета (не в пример пластиковым), имеют малый коэффициент шероховатости, что позволяет использовать в аналогичных условиях
Медный трубопровод практически не подвержен воздействию различных видов вирусов и бактерий, ему не страшны масла, жиры и различные вредные вещества. Даже неизбежный для наших водопроводов хлор не способен разрушить медную трубу, а, напротив, за счёт образования на её внутренних стенках окисного слоя хлор способствует продлению срока эксплуатации трубы.
Трубы
Водопроводные медные трубы круглого сечения выпускаются как в бухтах (длиной по 25 и 50 м), так и в отрезках (штангах различной длины). Наиболее часто употребляемые трубы имеют диаметры от 8 до 28 мм при толщине стенок 1 мм. Стоит подчеркнуть, что медные трубы за счёт тонких стенок значительно легче стальных. Они могут иметь теплоизоляцию.
Монтаж медных труб особых затруднений не вызывает, главным образом благодаря тому, что они хорошо режутся и гнутся. Медные трубы могут соединяться двумя способами: разъёмным и неразъёмным. Ко второму относятся пайка, сварка, опрессовка.
Для соединения труб, подсоединения к арматуре, к существующему водопроводу применяют различные фитинги.
Фитинги
Существует большое количество разновидностей соединительных и переходных фитингов. Примеры некоторых приведены на фото 1-12. Так, для пайки используются не только обычные и переходные муфты, но и различные угольники, тройники, крестовины, обводы, калачи и заглушки. Существуют фитинги с переходом паяного соединения на резьбовое, например, «американка» с конусным уплотнением (15×1/2″). В резьбовых пресс-фитингах часто используется обжимное кольцо, которое при затягивании накидной гайки обжимает трубу, герметизируя тем самым соединение.
Пайка медных труб
Пайка осуществляется за счёт адгезии между расплавленным медно-фосфорным или серебряным припоями и нагретыми соединяемыми трубами. Припой распределяется в месте соединения под действием капиллярных сил, «смачивая» основной металл. Для улучшения качества пайки и повышения коэффициента адгезии используются специальные флюсы, а поверхности под пайку предварительно зачищаются. При пайке нужно равномерно нагреть соединяемые детали до необходимой температуры.
Поэтому при пайке важен вид пламени горелки, который указывает на сбалансированность газовой смеси. Уменьшающееся пламя горелки указывает на избыточное количество топлива в смеси, которое превышает содержание кислорода. Пересыщенная газовая смесь из-за избытка кислорода образует пламя, которое окисляет поверхность металла. Признаком этого явления служит чёрный налёт на металле. Сбалансированная газовая смесь при горении образует пламя, которое нагревает металл, не оказывая другого воздействия.
При работе над пайкой медных труб также примите к сведению что:
- Нанесение флюса способствует адгезии припоя с металлом.
- Место пайки предварительно облуживают.
- Для качественной пайки обязателен необходимый нагрев спаиваемых деталей.
- Для пайки медных труб обязательна зачистка соединения.
Инструменты для пайки меди
Для пайки меди применяют специальные паяльники и газовые горелки.
При работе с медными трубами, помимо пайки и обжатия, их приходится резать, сгибать, расширять, отбортовывать. Гибку труб во избежание заламывания и сплющивания выполняют при помощи рычажного трубогиба. Причём для труб диаметром до 15 мм радиус изгиба должен составлять не менее 3,5 диаметров. Для труб больших диаметров радиус изгиба должен быть не менее 4 диаметров. Отрезать трубы можно и ножовкой по металлу, но лучше всего с помощью трубореза, который позволяет выполнять это точно по отметке и без перекосов. После каждого оборота надо поджимать режущий ролик, подтягивая установочный винт. Появляющиеся в процессе резки заусенцы надо обязательно удалить.
Для обеспечения вставки трубы в трубу применяют специальные клещи-расширители и оправки.
Как правильно гнуть медные трубы
На фото сверху цифрами обозначены
- Трубу вставляют и фиксируют в захвате трубогиба в месте начала изгиба.
- Прикладывая усилие, постепенно поворачивают подвижную рукоять рычажного трубогиба, изгибая трубу вокруг оправки.
- Изогнуть трубу можно и с помощью пружины с диаметром, соответствующим диаметру трубы.
Развальцовка труб
На фото снизу цифрами обозначены
Для соединения труб фитингами с накидными гайками (особенно при ремонте соединений) приходится делать развальцовку.
- При необходимости снять накидную гайку надо отрезать конец трубы с развальцовкой.
- Отрезать развальцовку можно роликовым труборезом, сдвинув гайку по трубе.
- Для восстановления развальцовки трубу зажимают в матрице, чтобы торец трубы выступал над поверхностью матрицы примерно на 1 мм.
- Завинчивая винт приспособления, деформируют конец трубы с образованием конусного расширения.
- После снятия винтового зажима проверяют воронкообразную развальцовку, которая должна иметь правильную форму.
- Придать концу трубы плоскую форму можно лёгкими ударами молотка, вновь зажав трубу в матрице.
- Гладкую и ровную поверхность развальцовки можно получить с помощью бархатного напильника.
- Осталось положить уплотнительную прокладку, и трубу можно подсоединять.
- При необходимости развальцовку можно сделать и на фитингах, например, муфтах, угольниках.
Как расширить медную трубку
Для соединения труб пайкой без применения соединительных фитингов конец одной трубы можно расширить с помощью специальных клещей.
Вставив трубу в клещи с головкой необходимого диаметра, прикладывают усилие к ручкам клещей, расширяя конец трубы.
После расширения трубы вставляют в трубу оправку-калибр и лёгкими ударами молотка по оправке доводят диаметр расширения до необходимого расширить с помощью специальных клещей.
Как резать медные трубы труборезом:
Трубу помещают между губками трубореза и поджимают режущий ролик установочным винтом.
Сделав труборезом один или два оборота вокруг трубы, ролик поджимают винтом и вновь поворачивают труборез.
Откидывающимся ножом удаляют заусенцы с внутренней части трубы.
Продолжают резку трубы до тех пор, когда отрезаемую часть трубы можно будет отделить рукой.
Типовые виды соединений медных труб
При выполнении работ по монтажу, например, водопровода с применением медных труб приходится обеспечивать подсоединения, делать отводы, обводы, монтировать сантехническую арматуру.
На фото виды “медных” соединений
- Подсоединение гибкого шланга.
- Соединение труб разных диаметров пайкой с помощью прямой муфты.
- Отвод выполнен с помощью тройника и однораструбного обвода.
- Угольник с настенным креплением и вентилем обеспечивает подсоединение гибкой подводки.
- Обвод с расширенными раструбами.
- Врезка шарового крана, подсоединённого с помощью накидных гаек.
Вариант водопроводной системы с использованием медных составляющих
С целью оптимизации водопроводной системы, выравнивания давления в системе, уменьшения дополнительных нагрузок на насос и стоимости системы диаметры медных труб выбирают в зависимости от расхода воды в каждой точке потребления. Обычно при расходе до 50 л/мин применяют трубы диаметром 10 мм, при расходе до 160 л/мин - трубы сечением 16 мм, при расходе 250 л/мин - трубы сечением 20 мм. Вариант водопроводной системы и диаметры медных труб показаны на рисунке.
Для труб разных диаметров обычно применяют резьбовые фитинги соответствующих размеров. Например, фитинги под ключ 15×22 мм можно применять для паяного соединения с трубами сечением 10-18 мм (таблица).
| Фитинг | Диаметр трубы, мм | |||||||
| 12×18 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| 15×22 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| 20×28 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
1 компл.. кальянные принадлежности на батарейсветодио дный светодиодный свет с…
Фитинги трубопроводного типа применяются для соединения труб самых разнообразных диаметров и размеров. Фитинги определенного типа необходимы для изгиба трубопровода, например, Т-образные и У-образные фитинги, а равно как гибы.
Основные типы фитингов
У прямых фитингов есть такие компоненты, как заглушки, переходники и муфты. Примеры фитингов приводятся на рисунке далее. То, как именно выполнен каждый фитинг, зависит от используемого для его изготовления материала.
Примеры стальных, медных и пластиковых фитингов
- Медные фитинги, как с резьбой, так и без нее:
- Т-образный тройник.
- Концевая муфта с поворотом на 90 градусов.
- У-образный тройник.
- Муфты.
- Переходник.
- Фитинги из меди и пластика:
- Фитинг со внутренней резьбой.
- Фитинг с поворотом на 90 градусов.
- Т-образный тройник.
- У-образный тройник.
- Переходник.
- Муфта.
- Стальные фитинги:
- Внутренняя заглушка.
- Варианты с резьбой.
- Крышка с заглушкой.
- Сгон.
- Вариант фитинга.
Фото фитингов из разнообразных материалов
А сейчас небольшая фотогалерея, показывающая то внушительное разнообразие всевозможных фитингов, что представлены на нашем рынке.
Стальные хромированные фитинги

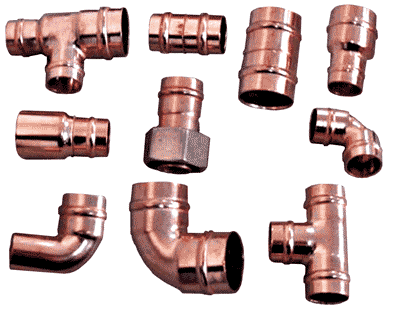

Медные фитинги
Фитинги из пластика (PVC)
Муфта, переходник и сгон
Муфта необходима для объединения в одну линию двух отрезков трубы, имеющих одинаковых диаметров. Если же у труб разный диаметр, понадобится переходник . Часто используется сгон - это трубка из стали с внешней резьбой, которая обычно доступна в качестве небольших отрезков до 30 см длиной.
Сгон необходим для увеличения длины трубопровода и соединения отрезков трубы, которые в любой момент можно разъединить. Заглушка необходима для блокировки конца трубы. Если же объединяются трубы, сделанные из различных материалов, то для их соединения необходимы специализированные фитинги, некоторые из которых показаны на рисунке ниже.
Разнообразные фитинги для соединения труб, выполненных из различных материалов
- Фитинг для соединения медной трубы со стальной:
- Резьба для навинчивания металлической трубы.
- Медная труба, соединяется припоем с другой медной трубой.
- Медный фитинг, соединяется с медной трубой.
- Конец для ввинчивания в гайку.
- Резиновая прокладка.
- Пластиковая часть, вставляется в гайку.
- Медная труба.
- Фитинг, соединяется припоем.
- Фитинг для соединения пластиковой трубы с медной:
- Стальная труба, ввинчивается в гайку.
- Конец для завинчивания в гайку.
- Резиновая прокладка.
- Пластиковая труба, вклеивается во вставку в гайке.
- Фитинги для соединения пластиковых труб со сталью.
- Вставка из пластика.
- Гайка.
Соединения труб из различных материалов
Каким образом стальная труба соединяется с медной? Для этого применяется фитинг, на одном конце которого есть резьба для фиксации на стальной трубе. На другом конце резьбы нет, он совершенно гладкий, поскольку медная труба будет крепиться методом пайки.
При монтаже трубы в такой фитинг резьбу следует замотать уплотнительной лентой из пластика, после чего муфта наворачивается на трубу. Такая уплотнительная лента необходима для того, чтобы в зоне соединения двух типов металла не началась коррозия.
Фитинг из стали и пластмассы
Другой пример - фитинг из стали и пластмассы. Он также сделан из двух частей. Первая часть выглядит как гайка с резьбовым сегментом, который ввинчивается в трубу из стали. Другая часть - пластиковая, с прокладкой и гайкой также из пластика.
Стандартный фитинг, состоящий из стальной и пластиковой частей
Гайка навинчивается на иное удлинение первой части, у которого есть наружная резьба. Далее для крепления вставки из пластика с пластиковой же трубой применяется специальный растворитель.
Фитинг из пластика и меди
Есть и популярный фитинг из пластика и меди, также включающий в себя два компонента. Первый компонент имеет два конца. Один выполнен из меди и имеет резьбу, а вот другой конец совершенно гладкий - именно он и крепится к медной трубе методом припаивания.
Пластиковый фитинг с медной резьбой
Другой компонент представляет собой пластиковую гайку с прокладкой. Гайка навинчивается на медную резьбу, а другой ее конец приклеивается к пластиковой трубе.
Фитинги для медных и пластиковых труб
Для соединения медных труб применяется пайка, а вот пластиковые трубы соединяются специализированным клеем либо растворителем. Что же касается чугунных стояков, то для соединения труб обычно втулки не применяются.
Стандартный метод соединения фитингов и чугунных труб без использования втулок
- Чугунная труба.
- Кожух, сделанный из нержавеющей стали.
- Хомут.
- Часть из неопреновой резины.
- Т-образный тройник из чугуна.
Для уплотнения стыков канализационных труб применяются рукава, сделанные из неопреновой резины. При этом сам рукав фиксируется кожухом, выполненным из нержавеющей стали.
На следующем рисунке представлены варианты некоторых трубных соединений без втулок.
Стандартные фитинги для соединения труб из чугуна без использования втулок
- Т-образный тройник.
- Изгогнутый сегмент.
- Изогнутый сегмент с фланцем, предназначен для туалета.
- У-образный тройник.
Для крепления непосредственно кожуха применяются обычные кожухи.
Видеообзор фитингов для полипропиленовых труб
Рассмотрим использование специальных фитингов для пластиковых полипропиленовых труб. Разновидности фитингов, их предназначение и характеристики.
Материалы, из которых изготавливаются трубы
Для изготовления канализационных труб применяются такие материалы, как пластик, чугун и медь. При строительстве подземных коллекторов, расположенных снаружи здания, обычно применяются глазурованные трубы из керамики.
Тем не менее, нередко в определенном районе разрешается использование только труб конкретного типа. Узнать это можно у представителей местной власти.
Идеальный вариант трубы для канализации - это чугунная труба . Она прекрасно подходит для создания коллекторов, канализационных стояков, лежаков и вентиляции. Любые чугунные трубы бывают двух типов - внутренние и тяжелые. Длина стандартной чугунной трубы составляет 1,5 метра.
Чугунная труба для туалета
Медные трубы , имеющие желтый ярлык, также можно использовать для канализационных трубопроводов любого типа.
Отдельно стоит упомянуть керамические трубы , покрытие специальной глазурью. Такие трубы надежно защищены от влияния канализационных отходов, будь-то различные щелочки либо кислоты.
Как правило, керамические трубы используется в качестве основы подземного коллектора дома, на расстоянии до 1,5 метра от фундамента. Трубы кладутся до городского коллектора либо бака-отстойника.
Применять керамические трубы внутри дома не рекомендуется.
Как внутри, так и снаружи дома активно применяются трубы ПВХ и АБС . Соединение труб из меди и пластика осуществляется таким же образом, как и водопроводных труб. Подробный обзор каждого типа трубы будет представлен в следующих статьях.
Трубы из меди применяются при монтаже систем ГВС, ХВС, кондиционирования, отопления, газоснабжения. Они дороги, однако долговечны, пластичны, устойчивы к коррозии. Но чтобы инженерные коммуникации из них прослужили десятилетиями, соединение медных труб должно производиться правильно.
Мы расскажем, каким образом производится устройство медных трубопроводов, обеспечивающих герметичность транспортируемой среде или циркулирующему теплоносителю. В представленной к ознакомлению статье подробно описаны монтажные технологии. С учетом наших советов сооружение систем будет выполнено “на отлично”.
Для выполнения монтажа внутренних трубопроводов в доме можно выбрать трубу из пластика, металлопластика либо нержавеющей стали. Но только аналог из меди способен прослужить без проблем и капремонта больше полувека.
Правильно смонтированные медные трубопроводные системы на практике исправно работают на протяжении всего срока эксплуатации, что отведен коттеджу или многоквартирному дому.
Используемые при монтаже фитинги и места соединений пайкой по статистике аварий оказываются более надежными, нежели сами медные трубы – если прорыв в системе и происходит, то лишь на стенке трубного изделия
Трубам из меди не страшны длительные тепловые нагрузки, хлор и ультрафиолет. При промерзании они не трескаются, а при изменении температуры внутренней среды (воды, стоков, газа) не меняют своей геометрии.
В отличие от пластиковых аналогов, не провисают. Это пластик подвержен расширению при высоких температурах, с медью подобного не происходит по определению.
У трубных медных изделий есть два недостатка – высокая цена и мягкость металла. Однако дороговизна материала окупается долгим сроком эксплуатации.
А чтобы стенки труб не оказались повреждены изнутри эрозией, в системе обязательно должны устанавливаться фильтры. Если в воде не будет загрязнений в виде твердых частиц, то и проблем с разрушением трубопроводов не возникнет.
Требования к обработке и сварке труб
При работе с медными трубами необходимо соблюдать следующие правила:
- Монтируя пайкой водопровод ХВС или ГВС, следует исключить использование свинцового припоя – свинец слишком токсичен.
- Скорость потока воды должна быть не выше 2 м/с, иначе мельчайшие частицы песка или иного твердого вещества постепенно начнут разрушать стенки трубы.
- При использовании флюсов после завершения монтажа трубопроводная система в обязательном порядке подлежит промывке – флюс является агрессивным веществом и будет способствовать коррозии трубных стенок из меди.
- При пайке нельзя допускать перегрева места соединения – это может привести не только к формированию негерметичного стыка, но и потере прочности медного изделия.
- Переходы труб с меди на другие металлы (сталь и алюминий) рекомендуется выполнять посредством латунных либо бронзовых фитингов-переходников – в противном случае стальные и алюминиевые трубы быстро начнут коррозировать.
- Грат (наплывы металла) и заусенцы в местах резки подлежат обязательному удалению – их наличие приводит к образованию в водяном потоке турбулентных завихрений, что способствует эрозии и уменьшению эксплуатационного срока трубопровода из меди.
- При подготовке медных труб к соединению категорически запрещается применять абразивы – их оставшиеся после монтажа внутри частицы приведут к повреждению металла и образованию свища.
Если в системе водопровода либо отопления в доме помимо медных есть также трубы или элементы из иных металлов, то водяной поток должен идти от них к меди, а не наоборот. Ток воды от меди к стали, цинку либо алюминию приведет быстрой электрохимической коррозии участков трубопровода из последних.
Трубы из меди режутся и гнутся без проблем, с соединением их в единую трубопроводную систему в состоянии справиться даже начинающий мастер. Нужно лишь подобрать соответствующие инструменты и следовать инструкциям
Благодаря пластичности и прочности металла медные трубы без проблем подвергаются резке и сгибанию. Поворот трубопровода можно выполнить как путем использования трубогиба, так и с помощью фитингов. А для устройства разветвлений и соединений с различными приборами существует множество деталей из термостойких пластмасс, латуни, нержавейки и бронзы.
О взаимодействии меди с другими металлами
В большинстве частных домов бытовые водопроводы собраны из стальных и алюминиевых труб. В отопительных системах также присутствуют радиаторы из стали или алюминия. Неправильная врезка в подобную разводку труб из меди чревата немалыми проблемами.
По строительным нормам, чтобы исключить коррозионные процессы в трубопроводе из разных по металлу труб, поток воды должен быть направлен к меди
Самый оптимальный вариант монтажа – это применение труб и приборов исключительно из меди и ее сплавов. Сейчас без проблем можно найти биметаллические алюминиево-медные радиаторы, а также соответствующие фитинги и запорную арматуру. Совмещать разные металлы стоит только в крайних случаях.
Если совмещение неизбежно, то медь должна быть замыкающей в цепочке элементов трубопровода. Избавить ее от способности проводить электроток невозможно.
А при наличии даже слабого тока этот металл создает со сталью, алюминием и цинком гальванические пары, что неизбежно ведет к преждевременной их коррозии. При монтаже водопровода между ними обязательно нужно вставлять переходники из бронзы.
Еще она потенциальная проблема – кислород в воде. Чем больше его содержание, тем быстрее коррозируют трубы. Это касается трубопроводов как из одного металла, так и сделанных из разных.
Нередко владельцы коттеджей допускают серьезную ошибку, часто меняя теплоноситель в отопительной системе. Это только приводит к добавлению совершенно ненужных порций кислорода. Лучше всего воду не менять полностью, а доливать ее, когда возникает необходимость.
Выбор монтажа: разъемный vs неразъемный
Чтобы в единую трубопроводную систему, можно воспользоваться несколькими способами их сочленения. Разные сантехники применяют обжимные и пресс фитинги, сварку либо пайку. Но прежде чем самому начинать работы, нужно определиться – неразъемным быть трубопроводу или разъемным.
Существует три монтажных технологии соединения труб из меди:
- электрическая сварка;
- пайка с помощью горелки или электропаяльника;
- прессование.
Все эти технологии могут быть применены при формировании как разъемной, так и неразъемной системы. Здесь больше вопрос использования разнообразных фитингов и переходников либо отказ от них.
Если конструкцию нельзя разобрать без разрушения отдельных ее частей, то она считается неразъемной – выходит она дешевле, но ремонтировать ее сложнее
Если трубопроводная система нужна разъемная, а также более простая в плане ремонта и добавления новых элементов, то соединения необходимо делать разъемными.
Для этого используют фитинги:
- компрессионные;
- резьбовые;
- самофиксирующиеся.
Разъемные соединения проще выполнить самостоятельно, можно обойтись даже без пайки. Они не требуют от мастера излишне высокой квалификации.
Однако подобные узлы нуждаются в постоянном осмотре и подтягивании гаек, чтобы исключить протечки. Перепады давления и температуры в системе ведут к ослаблению креплений. И время от времени их рекомендуется подтягивать.
Если доступ к медным трубам планируется закрыть наглухо отделкой или бетонной стяжкой, то соединять их лучше всего в неразъемную конструкцию пайкой либо сваркой. Такая система более надежна, долговечна и устойчива к порывам.
На изделия из меди запрещается наносить резьбу. Этот металл слишком мягок по своей структуре. При устройстве разъемного трубопровода все резьбовые подсоединения должны делаться посредством фитингов. Последние соединять с медной трубой можно прессованием либо пайкой.
Перед выполнением соединений медные трубы подготавливают особым образом:
Галерея изображений
Резку медной трубы производят ножовкой по металлу или труборезом. Линия реза должна быть точно под прямым углом
После резки торец трубы обязательно обрабатывается гратоснимателем, чтобы убрать малейшие неровности и заусенцы
Часть трубы, погружаемой в подготовленный для пайки раструб тщательно очищают от грязи и обезжиривают
В обязательном порядке производится очистка и обезжиривание раструба муфты, отвода или тройника, который будет припаиваться к трубе
Резка медной трубы перед соединением
Удаление заусенцев гратоснимателем
Обезжиривание и зачистка внешней поверхности
Зачистка раструба муфты и фитинга
Три основных способа соединения
Перед тем как соединить отрезки медных труб, необходимо их нарезать в соответствии со схемой разводки и подготовить. Понадобится труборез или ножовка по металлу, трубогиб и напильник. А для зачистки торцов не помешает и мелкозернистая наждачная бумага.
Только имея на руках схему будущей трубопроводной системы, можно рассчитать необходимое количество расходных материалов. Нужно заранее определиться, где и какого диаметра трубы будут смонтированы. Необходимо четко понимать и то, сколько для этого потребуется соединительных элементов.
Вариант #1: Сварка медных труб
Для выполнения автоматизированной либо ручной сварки медных труб требуются электроды и газ для создания защитной среды (азот, аргон или гелий). Также понадобится сварочный аппарат на постоянном токе и в некоторых случаях горелка. Электрод может быть графитовым, вольфрамовым, медным или угольным.
Основной недостаток этой монтажной технологии – это существенные различия в характеристиках у получаемого шва и металла трубы. Они отличаются по химическому составу, внутренней структуре, электро- и теплопроводности. При неправильном выполнении сварки стык впоследствии может даже разойтись.
Из-за легирования меди в результате действия имеющегося в электроде раскислителя сварочный шов по многим параметрам сильно отличается от основного свариваемого металла
Сваркой медные трубы правильно соединить сможет только квалифицированный мастер. Здесь требуются определенные познания и навыки.
У этого варианта монтажа существует масса технологических нюансов. Если в планах все делать самому, а опыта работы со сварочным аппаратом нет, то лучше воспользоваться иным способом соединения.
Вариант #2: Капиллярная пайка
В бытовых условиях медные трубы сваркой сантехники соединяют редко. Это слишком сложное, требующее специализированных навыков и трудоемкое дело. Проще воспользоваться методом капиллярной пайки с применением газовой горелки или паяльной лампы.
Технология спаивания труб из меди припоем основана на капиллярном подъеме (просачивании) последнего после расплавления по зазору между двух прижатых металлических плоскостей
Пайка медных труб бывает:
- низкотемпературной – используются мягкие припои и паяльная лампа;
- высокотемпературной – применяются тугоплавкие сплавы и пропановая либо ацетиленовая горелка.
Особой разницы в конечном результате эти методы пайки медных труб не имеют. Соединение в обоих случаях получается надежным и прочным на разрыв. Шов при высокотемпературном способе получается несколько прочнее. Однако из-за высокой температуры струи газа из горелки повышается риск прожигания металла трубной стенки.
Припои используются на основе олова либо свинца с добавлением висмута, селена, меди и серебра. Однако если трубы паяются для системы подачи питьевой воды, то от свинцового варианта из-за его токсичности лучше отказаться.
Галерея изображений
Для реализации низкотемпературной сварки необязательно наличие спецоборудования и особых навыков исполнителя. Провести ее можно собственными силами
Соединение низкотемпературной пайкой применяют в основном в сборке трубопроводов из мягких труб R 220. Они выдерживают давление в 220 Н/мм², что не превышает рабочих параметров в бытовых сетях отопления и водоснабжения
Для выполнения низкотемпературной пайки трубы и припой достаточно разогреть стандартной паяльной лампой
Для создания расплава, заполняющего капилляры и зазор между соединяемыми трубами используется легкоплавкий припой, который быстро плавится и свободно растекается по раструбу
Низкотемпературная сварка в бытовых условиях
Бухта с мягкими медными трубами
Паяльная лампа для низкотемпературной пайки
Использование легкоплавкого припоя
Различается два способа спайки трубопроводов из меди:
- раструбный;
- с помощью фитингов.
Первый вариант предусматривает расширение конца одной из соединяемых труб специальным экспандером. Затем этот раструб надевается на вторую трубу, а стык спаивается с помощью припоя.
Расширение торца производится так, чтобы между внешними и внутренними стенками соединяемых изделий оставался зазор в 0,1–0,2 мм. Большего не надо. Припой по нему за счет капиллярного эффекта все равно заполнит весь имеющийся просвет.
В этой технологии важно не повредить трубу при расширении. Если она сделана из твердой меди (R 290), то ее придется предварительно обжечь. При этом металл в месте сочленения приобретает свойства мягкого аналога. Важно не забывать об этих изменениях при расчете параметров рабочего давления в трубопроводе.
Использование специальных фитингов для капиллярной пайки позволяет исключить ошибки со степенью расширения трубы при формировании раструба, они изначально подогнаны под нужные размеры
Чтобы упростить спаивание своими руками элементов медного трубопровода, достаточно приобрести готовые соединительные муфты, повороты, тройники и заглушки. На них уже есть необходимый раструб. Применение этих деталей приводит к удорожанию монтажных работ, но сильно их упрощает.
Для очищения металла в месте пайки и смазки припоя торцы соединяемых труб покрываются флюсом. Его следует наносить исключительно на трубные стенки снаружи. Раструбы и фитинги изнутри им не обрабатываются. В этом попросту нет необходимости.
Галерея изображений
Для выполнения высокотемпературной пайки требуется применение газовой пропановой или ацетиленовой горелки
Для оперативного проведения низкотемпературной плавки используются фитинги с вплавленным в них легкоплавким припоем. Их допустимо применять при осуществлении высокотемпературной пайки
Для улучшения качества припоя соединяемые участки труб покрывают флюсом, который играет роль смазки и протравки металла. В высокотемпературной пайке в качестве флюса применяют буру
Для производства высокотемпературной пайки потребуется тугоплавкий припой из бронзы или сплава серебра с медью. Он поставляется в виде жестких стержней диаметром по 3 мм
Пропановая или ацетиленовая газовая горелка
Использование фитингов с вплавленным припоем
Обработка зоны соединения флюсом
Стержневой тугоплавкий припой
Для выполнения спайки трубы вставляются в раструб и нагреваются горелкой. При достижении нужной температуры к зазору подносится припой. Он начинает плавиться и затекать внутрь.
Если его в стык попадет слишком много, то он вытечет изнутри трубопровода, что приведет к сужению внутреннего диаметра трубы. А при малом расходе соединение окажется недостаточно пропаянным.
Если с применением припоя возникают проблемы, то можно воспользоваться фитингами, в которых он уже есть в нужных объемах. Для упрощения работ сейчас еще на заводе в эти соединительные элементы вносят изнутри капиллярный поясок из соответствующего сплава. Эту деталь нужно лишь надеть на трубу и разогреть горелкой.
Вариант #3: Цанговые фитинги и пресс-муфты
Неразъемное соединение труб из меди можно выполнить и при помощи пресс-муфт либо обжимных (цанговых) фитингов. В них вместо припоя используется уплотнительное кольцо. Первый вариант зажимается на трубе специальными клещами, а второй – накидными гайками и ключом к ним.
Метод основан на капиллярном подъеме жидкости (расплавленного припоя) по тончайшему зазору между стенками труб. Различают два вида пайки медных труб: низко- и высокотемпературную пайку. Разница в пайках в основном зависит от температуры плавления припоя. Для высокотемпературных паек используют тугоплавкие стержневые припои, для низкотемпературных - мягкие припои, свернутые в бухточки. Соответственно для нагревания труб при высокотемпературной пайке применяются ацетиленовые и пропановые горелки, для низкотемпературных порой достаточно, огня от паяльной лампы. Высокотемпературная пайка может применяться для всех видов медных разводок, включая коллекторы солнечного отопления, где трубы могут нагреваться до 250°C, низкотемпературная пайка более требовательна к температурам нагрева труб, тем не менее ее с успехом применяют в системах горячего водоснабжения и отопления. Каких-либо конструктивных различий в этих видах пайки нет, однако высокотемпературную пайку чаще используют при раструбных соединениях труб, а низкотемпературную - на соединениях труб фитингами с заплавленным в них припоем, хотя можно и наоборот.
Для монтажа медных трубопроводов используют три вида труб: мягкие (R 220), полутвердые (R 250) и твердые (R 290). В качестве параметра твердости (жёсткости) предлагается предел прочности на разрыв в МПа (Н/мм²). Мягкие трубы продаются свернутыми в бухты, полутвердые и твердые - прямыми стержнями. Принципиальное различие в этих видах труб, это давление транспортируемой среды, которое могут выдержать трубы. Самое большое давление выдерживают твердые трубы (290 Н/мм²), самое низкое - мягкие (220 Н/мм²). Давление, которое создается в квартирных и даже коттеджных трубопроводах, с успехом выдержат любые из этих труб. А если нужно построить паровую котельную или минипроизводство, то без расчета и составления проекта вам не обойтись, но это уже другая тема.
При раструбной пайке (рис. 36) используются мягкие, полутвердые либо твердые медные трубы с предварительно отожженным концом. Одному из концов трубы эспандером придают форму раструба, аналогичного раструбу канализационных труб, в него будет вставлен конец другой трубы. Необходимо помнить, что при отжиге концов твердых труб вы отпускаете металл и труба в месте соединения приобретает свойства мягкой трубы. Это обстоятельство нужно учитывать при проектировании трубопровода по критериям давления.
Рис. 36. Соединение медных труб раструбной пайкой
Для изготовления раструба нужно использовать на эспандере только те головки, которые предназначены для данного диаметра трубы, тогда диаметр раструба автоматически получится чуть больше внешнего диаметра трубы. Обычно зазор между внутренними стенками раструба и внешними стенками вставляемой в раструб трубы составляет примерно 0,2 мм. Такой зазор обеспечивает «втягивание» расплавленного припоя и равномерное его распределение по всей внутренней поверхности раструба при любом положении трубы. Другими словами, пайка труб может производиться в любом положении, даже раструбом вниз, капиллярный зазор между трубами все равно «всосет» в себя расплавленный припой, который равномерно распределится по месту пайки. Использование «правильной» головки эспандера, это 80% успеха пайки - зазор между трубами и глубина раструба задается именно этим инструментом.
Сегодня изготовители труб выпускают готовые фитинги и соединительные муфты, на которых уже сделаны раструбы (рис. 37). Применение таких деталей делает трубопровод дороже, но зато полностью исключает «человеческий фактор», присутствующий при самостоятельном изготовлении раструба эспандером.
Рис. 37. Фитинги из меди и ее сплавов для раструбной пайки
Трубы в месте припоя покрывают флюсом (рис. 38), который выполнит роль смазки для припоя и «протравки» (очищения метала) для меди. При высокотемпературной пайке с припоями из серебра или с бронзы в качестве флюса используют буру. Ее смешивают с водой до получения вязкой кашицы. Флюс наносится без излишков только на поясок трубы, который будет сочленен с фитингом или раструбом, а не внутрь фитинга или раструба. После нанесения флюса рекомендуется сразу сочленить детали, чтобы исключить попадание на влажную поверхность посторонних частиц. Если по какой-то причине пайка будет происходить чуть позднее, то деталям лучше дождаться этого момента уже в сочлененном виде. Рекомендуется повернуть трубу в фитинге или раструбе, либо, наоборот, фитинг вокруг оси трубы, с тем чтобы убедиться, что флюс равномерно распределился в монтажном зазоре и почувствовать, что труба достигла упора. Затем необходимо удалить тряпкой видимые остатки флюса с внешней поверхности трубы.
Рис. 38. Покрытие труб флюсом и пайка
Для пайки медных труб используют прутки припоя диаметром 3 мм из сплавов меди и серебра или бронзы. После изготовления раструба либо при использовании готового фитинга с раструбом трубы вставляются друг в друга. Место соединения со всех сторон нагревается пропановой или ацетиленовой горелкой. Нагревание производится до тех пор, пока поднесенный и прижатый к раструбу пруток припоя не начнет плавится. С приобретением опыта время нагрева труб определяется по изменению цвета трубы - до достижения «красного свечения». Фитинги с резьбой для присоединения их к другим трубопроводам или к сантехническим приборам изготавливаются из бронзы и латуни и требуют при пайке более длительного нагрева. Для определения расхода припоя на одно соединение обычно пользуются следующим способом: пруток припоя сгибают в виде буквы Г, делая загиб чуть больше диаметра раструба. Как только место пайки будет прогрето до нужной температуры, припой прижимают к зазору между раструбом и вставленной в него трубой и ведут им вокруг трубы, не прекращая при этом нагревания соединения. Припой плавится и затекает в зазор. Нужно вплавить в зазор весь отогнутый конец припоя, не больше и не меньше. Увеличение расхода припоя ведет к тому, что он может протечь сквозь щель и заплавить внутреннее сечение труб уменьшение расхода припоя приводит к непропаиванию соединения.
При пайке труб нужно соблюдать элементарные меры безопасности для работы с открытым огнем. Работать нужно в брезентовых рукавицах, лучше вдвоем с помощником, удержание трубы производить в удалении от места нагрева. При работе в одиночку для временного закрепления труб использовать струбцины.
После остывания узел готов к эксплуатации - это самое надежное соединение медных труб и совсем несложное. Опыт пайки медных труб приходит быстро, а для тех, кто уже владеет техникой газовой сварки, понятен сразу. Правда, для нагревания труб нужно оборудование для газовой сварки. Иногда (для пайки соединений небольших диаметров) можно воспользоваться горячим воздухом мощного строительного фена, используя насадку, ограничивающую конус горячего воздуха, с тем, чтобы быстрее добиться нагрева. Другим способом нагрева без пламени являются электроконтактные устройства. Внешне они напоминают большие клещи со сменными медными головками для охвата труб разных диаметров.
По окончании пайки узла либо всего трубопровода его необходимо промыть, чтобы освободить внутренние полости от остатков флюса. Как уже говорилось, флюс работает не только смазкой для припоя, но и протравкой для меди, то есть по сути это агрессивный окислитель. А раз так, то и нечего ему больше делать внутри труб, его нужно оттуда удалить промывкой водой. С внешней поверхности труб вытекший флюс удаляют ветошью.
Пайка трубопроводов встык не допускается. Если необходимо соединить детали встык, то производят не пайку труб, а сварку. В принципе делаются практически те же операции, что и при высокотемпературной пайке, за исключением того, что не требуется применения флюса, а нагрев труб и фитингов увеличивается до температуры плавления металла.
Для низкотемпературных паек используют фитинги с заплавленным в них припоем. Внешне это такие же фитинги для раструбной пайки, но по поверхности раструба выдавлен поясок (рис. 39), внутрь которого производители залили припой еще на стадии изготовления фитингов. В фитинг может быть залит как тугоплавкий, так и легкоплавкий припой, благодаря которому могут выполняться оба вида пайки. Однако, чаще всего, в фитинги заливают легкоплавкий припой, поэтому соединения на таких фитингах относят к категории низкотемпературных паек.
Рис. 39. Фитинги с заплавленным в них припоем
Технология соединения медных труб на фитингах с заплавленным припоем еще проще, чем на обычных фитингах. Трубы и фитинги обрабатываются точно так же, как было описано выше. Затем трубы вставляются в фитинги или соединительные муфты. Фитинги нагреваются огнем паяльной лампы либо горячим воздухом строительного фена, припой, заложенный в фитингах, расплавляется и растекается по раструбу, спаивая детали (рис. 40). Вот и вся технология: воткнул зачищенные и обработанные флюсом детали друг в друга, прогрел узел паяльной лампой и дал остыть.
Рис. 40. Соединение медных труб фитингами с заплавленым в них припоем
Соединение медных труб на низкотемпературной пайке можно применять для всех видов домовых трубных разводок, за исключением трубопроводов с высокими температурами (около 150–250°C), которых в обычном доме не бывает.
При соединении медных труб понадобятся специальные элементы, которые называются фитингами. Такие части способствуют быстрому и простому монтажу водопроводных систем для дома. Магазин продает качественные резьбовые и обжимные фитинги для медных труб таких производителей: Emmeti, IBP, Tiemme, Uni-Fitt, Viega. Все товары имеют необходимые сертификаты и соответствуют требованиям и нормам.
В наличии
Тройник пресс-В бронза Sanpress VIEGA 54x1/2"x54 - фитинг-переходник от резьбового к прессовому соединению при необходимости разветвления в монтаже медных труб в системах холодного и горячего водоснабжения, систем отопления, сантехнического оборудования. Материал тройника пресс-В бронза Sanpress VIEGA 54x1/2"x54 - бронза. Областью применения тройника пресс-В бронза Sanpress VIEGA 54x1/2"x54 - вода, воздух, гликоли, мазут и другие неагрессивные жидкости. Условия эксплуатации тройника пресс-В бронза Sanpress VIEGA 54x1/2"x54: максимальная температура 110 градусов по Цельсию, максимально допустимое давление - 10 бар. Допускается только однократное обжатие тройника пресс-В бронза Sanpress VIEGA 54x1/2"x54 пресс-клещами. Комплектация тройника пресс-В бронза Sanpress VIEGA 54x1/2"x54 - уплотнительные элементы HNBR. Пресс-фитинги Sanpress снабжены контуром безопасности SC-Contur(микропаз на фитинге), который позволяет во время испытания давлением визуально определить неопрессованные соединения, а полученные
Положить товар в корзину
Цена со скидкой: 2 599,99 руб
В наличии
Норма отгрузки: 1 шт.
Кол-во единиц:
1 +1
Сумма: 2 599,99 руб
В наличии
Тройник пресс-Н бронза Sanpress VIEGA 54x3/4"x54 - фитинг-переходник от резьбового к прессовому соединению при необходимости разветвления в монтаже медных труб в системах холодного и горячего водоснабжения, систем отопления, сантехнического оборудования. Материал тройника пресс-Н бронза Sanpress VIEGA 54x3/4"x54 - бронза. Областью применения тройника пресс-Н бронза Sanpress VIEGA 54x3/4"x54 - вода, воздух, гликоли, мазут и другие неагрессивные жидкости. Условия эксплуатации тройника пресс-Н бронза Sanpress VIEGA 54x3/4"x54: максимальная температура 110 градусов по Цельсию, максимально допустимое давление - 10 бар. Допускается только однократное обжатие тройника пресс-Н бронза Sanpress VIEGA 54x3/4"x54 пресс-клещами. Комплектация тройника пресс-Н бронза Sanpress VIEGA 54x3/4"x54 - уплотнительные элементы HNBR. Пресс-фитинги Sanpress снабжены контуром безопасности SC-Contur(микропаз на фитинге), который позволяет во время испытания давлением визуально определить неопрессованные соединения, а полученные
Положить товар в корзину
Цена со скидкой: 4 166,22 руб
В наличии
Норма отгрузки: 1 шт.
Кол-во единиц:
1 +1
Сумма: 4 166,22 руб
В наличии
Тройник пресс-Н бронза Sanpress VIEGA 35x3/4"x35 - фитинг-переходник от резьбового к прессовому соединению при необходимости разветвления в монтаже медных труб в системах холодного и горячего водоснабжения, систем отопления, сантехнического оборудования. Материал тройника пресс-Н бронза Sanpress VIEGA 35x3/4"x35 - бронза. Областью применения тройника пресс-Н бронза Sanpress VIEGA 35x3/4"x35 - вода, воздух, гликоли, мазут и другие неагрессивные жидкости. Условия эксплуатации тройника пресс-Н бронза Sanpress VIEGA 35x3/4"x35: максимальная температура 110 градусов по Цельсию, максимально допустимое давление - 10 бар. Допускается только однократное обжатие тройника пресс-Н бронза Sanpress VIEGA 35x3/4"x35 пресс-клещами. Комплектация тройника пресс-Н бронза Sanpress VIEGA 35x3/4"x35 - уплотнительные элементы HNBR. Пресс-фитинги Sanpress снабжены контуром безопасности SC-Contur(микропаз на фитинге), который позволяет во время испытания давлением визуально определить неопрессованные соединения, а полученные
Положить товар в корзину
Цена со скидкой: 2 466,69 руб
В наличии
Норма отгрузки: 1 шт.
Кол-во единиц:
1 +1
Сумма: 2 466,69 руб
В наличии
Тройник пресс-Н бронза Sanpress VIEGA 22x3/4"x22 - фитинг-переходник от резьбового к прессовому соединению при необходимости разветвления в монтаже медных труб в системах холодного и горячего водоснабжения, систем отопления, сантехнического оборудования. Материал тройника пресс-Н бронза Sanpress VIEGA 22x3/4"x22 - бронза. Областью применения тройника пресс-Н бронза Sanpress VIEGA 22x3/4"x22 - вода, воздух, гликоли, мазут и другие неагрессивные жидкости. Условия эксплуатации тройника пресс-Н бронза Sanpress VIEGA 22x3/4"x22: максимальная температура 110 градусов по Цельсию, максимально допустимое давление - 10 бар. Допускается только однократное обжатие тройника пресс-Н бронза Sanpress VIEGA 22x3/4"x22 пресс-клещами. Комплектация тройника пресс-Н бронза Sanpress VIEGA 22x3/4"x22 - уплотнительные элементы HNBR. Пресс-фитинги Sanpress снабжены контуром безопасности SC-Contur(микропаз на фитинге), который позволяет во время испытания давлением визуально определить неопрессованные соединения, а полученные
Положить товар в корзину
Цена со скидкой: 1 852,68 руб
В наличии
Норма отгрузки: 1 шт.
Кол-во единиц:
1 +1
Сумма: 1 852,68 руб
В наличии
Тройник пресс-В бронза Sanpress VIEGA 15х1/2"х15 - фитинг-переходник от резьбового к прессовому соединению при необходимости разветвления в монтаже медных труб в системах холодного и горячего водоснабжения, систем отопления, сантехнического оборудования. Материал тройника пресс-В бронза Sanpress VIEGA 15х1/2"х15 - бронза. Областью применения тройника пресс-В бронза Sanpress VIEGA 15х1/2"х15 - вода, воздух, гликоли, мазут и другие неагрессивные жидкости. Условия эксплуатации тройника пресс-В бронза Sanpress VIEGA 15х1/2"х15: максимальная температура 110 градусов по Цельсию, максимально допустимое давление - 10 бар. Допускается только однократное обжатие тройника пресс-В бронза Sanpress VIEGA 15х1/2"х15 пресс-клещами. Комплектация тройника пресс-В бронза Sanpress VIEGA 15х1/2"х15 - уплотнительные элементы HNBR. Пресс-фитинги Sanpress снабжены контуром безопасности SC-Contur(микропаз на фитинге), который позволяет во время испытания давлением визуально определить неопрессованные соединения, а полученные
Положить товар в корзину
Цена со скидкой: 732,42 руб
В наличии
Норма отгрузки: 1 шт.
Кол-во единиц:
1 +1
Сумма: 732,42 руб
В наличии
Тройник пресс-В бронза Sanpress VIEGA 22х1/2"х22 - фитинг-переходник от резьбового к прессовому соединению при необходимости разветвления в монтаже медных труб в системах холодного и горячего водоснабжения, систем отопления, сантехнического оборудования. Материал тройника пресс-В бронза Sanpress VIEGA 22х1/2"х22 - бронза. Областью применения тройника пресс-В бронза Sanpress VIEGA 22х1/2"х22 - вода, воздух, гликоли, мазут и другие неагрессивные жидкости. Условия эксплуатации тройника пресс-В бронза Sanpress VIEGA 22х1/2"х22: максимальная температура 110 градусов по Цельсию, максимально допустимое давление - 10 бар. Допускается только однократное обжатие тройника пресс-В бронза Sanpress VIEGA 22х1/2"х22 пресс-клещами. Комплектация тройника пресс-В бронза Sanpress VIEGA 22х1/2"х22 - уплотнительные элементы HNBR. Пресс-фитинги Sanpress снабжены контуром безопасности SC-Contur(микропаз на фитинге), который позволяет во время испытания давлением визуально определить неопрессованные соединения, а полученные
Положить товар в корзину
Цена со скидкой: 1 029,50 руб
В наличии
Норма отгрузки: 1 шт.
Кол-во единиц:
1 +1
Сумма: 1 029,50 руб
В наличии
Тройник пресс-В бронза Sanpress VIEGA 28х1/2"х28 - фитинг-переходник от резьбового к прессовому соединению при необходимости разветвления в монтаже медных труб в системах холодного и горячего водоснабжения, систем отопления, сантехнического оборудования. Материал тройника пресс-В бронза Sanpress VIEGA 28х1/2"х28 - бронза. Областью применения тройника пресс-В бронза Sanpress VIEGA 28х1/2"х28 - вода, воздух, гликоли, мазут и другие неагрессивные жидкости. Условия эксплуатации тройника пресс-В бронза Sanpress VIEGA 28х1/2"х28: максимальная температура 110 градусов по Цельсию, максимально допустимое давление - 10 бар. Допускается только однократное обжатие тройника пресс-В бронза Sanpress VIEGA 28х1/2"х28 пресс-клещами. Комплектация тройника пресс-В бронза Sanpress VIEGA 28х1/2"х28 - уплотнительные элементы HNBR. Пресс-фитинги Sanpress снабжены контуром безопасности SC-Contur(микропаз на фитинге), который позволяет во время испытания давлением визуально определить неопрессованные соединения, а полученные
Положить товар в корзину
Цена со скидкой: 1 287,59 руб
В наличии
Норма отгрузки: 1 шт.
Кол-во единиц:
1 +1
Сумма: 1 287,59 руб
Водорозетка обжим-В с пластиковым кольцом TIEMME 10х1/2" предназначена для соединения медных и стальных труб с точками водоразбора в системе водоснабжения, отопления и сантехнического оборудования. Материал водорозетки обжим-В TIEMME 10х1/2" - латунь CW617N с пластиковым кольцом (P.T.F.E.). Областью применения водорозетки - вода, гликоли, неагрессивные жидкости, масло и сжатый воздух. Нормы для трубы ограничивают условия эксплуатации водорозетки обжим-В с пластиковым кольцом TIEMME 10х1/2" следующими данными: максимальная рабочая температура составляет 120 градусов по Цельсию, максимально допустимое давление 30 бар. Резьба водорозетки обжим-В с пластиковым кольцом TIEMME 10х1/2" - ISO 228 (ГОСТ 6357-81), тип соединения - обжим и внутренняя резьба.
В наличии
Купить
