Одной из самых полезных вещей на огороде является мотоблок. К тому же он пригодится в саду. С его помощью можно без труда обрабатывать земельные участки, а также перевозить некоторые грузы: солому, овощи, фрукты, инвентарь и тому подобное. Однако без прицепа не удастся выполнять всего вышеперечисленного. В таком случае уместно рассказать, как изготовить тележку для мотоблока своими руками. Это самый лучший вариант сэкономить средства. Так же, к изучению, будет полезна тема " ", с полезными фото и видео материалами.

Чертежи самодельных тележек для мотоблока

Примечательно, что сделанная тележка сможет везти груз массой до пятисот килограмм, а также водителя. Это примерно семь полных мешков картошки.

Представляем Вашему вниманию чертеж тележки:

1. Крепления для подвесных устройств мотоблока (кронштейны).

2. Консольная балка

3. Водило

4. Подставка под ноги (из доски 20)

5. Кресло водителя

6. Основная рама

7. Кузовная часть

8. Опорная балка, выполненная из бруса

9. М8- болт

10. Упорное кольцо, выполненное из трубы

11. Колесо коляски.

Водило предназначено для того, чтобы удерживать всего несколько частей тележки. Они скреплены между собой с помощью сварки. Очевидно, что самая нагруженная часть – сопряжение дышла, а также поворотная часть. Поэтому необходимо установить в этой части конструкции ребра жесткости.

Рама

Раму можно собрать из стальных уголков и труб круглого и прямоугольного сечения. На первый взгляд конструкция очень сложная и обладает большим запасом прочности. Но стоит заметить, что транспорт будет использоваться в сложных условиях. Потому все вопросы касательно прочности отпадают.

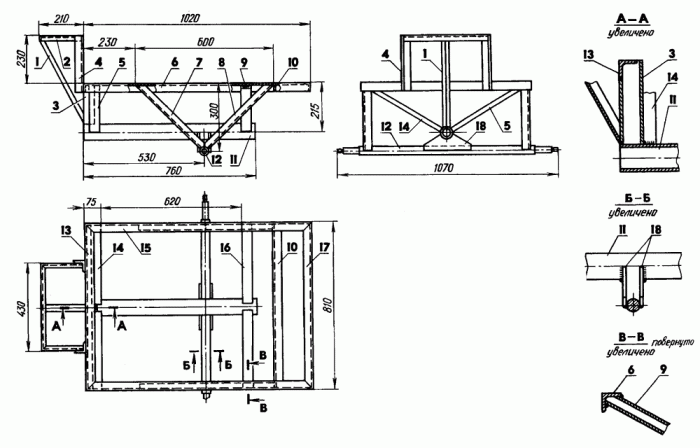

Чертеж и размеры рамы тележки для мотоблока

1. Откос из металлического уголка.

2. Рама под кресло водителя

3. Стояк, выполненный из трубы

4. Стойки водительского кресла, выполненные из уголка.

5,14. Передние подкосы из трубы

6,15. Лонжероны продольные из уголка

7,8. Опоры для осей колес.

9,16. Задние подкосы, выполненные из труб

10. Поперечина для усиления, выполненная из уголка

11. Корпус продольного шарнира

12. Ось колес

13,17. Поперечные лонжероны

18. Косынки.

Однако если нагрузки не будут столь масштабными, то можно выбирать более простые конструкционные решения (см. ).

Водило тележки

Колесную ось выполняют из стальной круглой заготовки диаметром 30 миллиметров. Если длина оси будет составлять один метр, то колеса будут располагаться под кузовом. Ось колес с уголковыми опорами, а также косынкой соединена сваркой вместе с лонжеронами, а также корпусом продольного шарнира.

Кузов – размеры и основные части

Кузов тележки выполняется из досок толщиной 20 миллиметров. На углах досок нужно закрепить уголки из стали. С помощью трех балок кузов крепится к самой раме тележки. Балки состоят из бруса 50 на 50.

Колеса

Колеса для тележки можно использовать от мотоколяски. Ступица идет в сборе. Концы оси необходимо заточить так, чтобы они совпадали с диаметром подшипников.

Спепка с мотоблоком

С помощью консольной балки тележка соединяется с мотоблоком. Верхняя часть консоли схожа с контуром держака. Она крепится в кронштейне навесных устройств мотоблока.

Когда тележка эксплуатируется в тяжелых условиях, необходимо, чтобы ее соединение с мотоблоком было шарнирным.

Дышло необходимо вставить в трубчатый корпус шарнира. Дышло фиксируется с помощью упорного кольца. С помощью такой конструкции можно добиться независимости колес тележки от колес мотоблока. При движении с нагруженной тележкой это позволяет лучше управлять мотоблоком.

Поворотный узел - схема

1. Консоль;

2. Пыльники;

3,6 Подшипники (36206);

4. Корпус;

5. Втулка распорная;

7. Втулка дистанционная;

9. Гайка М20*2,5;

10. Масленка;

Водитель будет сидеть на подушке, которая имеет среднюю жесткость, ведь она выполнена из дерева. Место водителя – перед кузовом. Управление осуществляется с тележки. Руки оператора держат рукоятку мотоблока.

Конструкция тележки

Тележка любой конструкции имеет такие части:

Место для водителя;

Тележка с кузовом;

Какой материал подойдет для изготовления рамы тележки?

Лучше всего готовить раму для тележки из уголков и швеллера. Их можно купить практически в любом строительном гипермаркете или на базе. Важно очень аккуратно варить раму. Конструкция должна выдерживать передвижения с нагрузками на сложных участках дорог.

Заготовка для колесной оси

Для колесной оси можно использовать стальные круги, которые имеют диаметр 30 миллиметров. С продольным шарниром ось соединяется по средствам сварки. Важно подобрать такую ось, чтобы колеса располагались под кузовом.

Как делать кузов для тележки

Самостоятельно можно сделать кузов для тележки из досок, которые имеют толщину 20 миллиметров. На углах досок крепятся стальные уголки. С их помощью кузов крепится к раме болтами. Самый лучший вариант – откидные борта. Так можно будет без труда снимать грузы, а также укладывать на повозку.

Колеса - от чего подойдут

В принципе колеса можно взять из любой сельскохозяйственной техники. Кроме того, некоторые умельцы используют колеса от мотоциклетной техники, а также от колясок. Вот только ось придется выточить под диаметр подшипников.

Сцепка для прицепа

Сцепку можно изготовить из любого куска металла. В нем необходимо высверлить отверстие, которое будет использоваться для сцепка. Поворотный узел обязательно используется с подшипником. Важно максимально прочно укрепить его с помощью сварки.

Дно тележки

Дно тележки можно изготовить даже из обрезной доски. Однако лучше всего использовать двухмиллиметровую сталь. В итоге получится прицеп для мотоблока, который сможет служить несколько лет без сервисного обслуживания. Все материалы для изготовления можно легко найти в любом строительном магазине. Инструмент наверняка найдется в каждом доме. Разве что электросварку можно взять в аренду.

Выполняя прицеп для мотоблока своими руками важно учесть, что каждая деталь должна быть выполнена как можно точно. От этого зависит качество и долговечность изделия. Всего за несколько дней можно справиться с работой.

Видео примеры изготовления самодельных телег

Подробная видео инструкция по изготовлению самодельной телеги, с указанием, что и как делать.

Еще один пример качественной самоделки.

Планируя покупку мотоблока, практически всегда приходится задумываться о хорошем навесном оборудовании для полноценной работы на земельном участке. Навесное оборудование для плуга и прицеп для мотоблока нужны, как воздух. С этим утверждением не поспоришь, но стоят они немало, и денег на покупку такого лафета не всегда можно выкроить из ограниченного бюджета обычного человека. Поэтому основную часть капитала лучше потратить на приобретение классного мощного мотоагрегата с американским или японским мотором, и сделать прицеп для мотоблока своими руками. Тем более что чертежи для любого варианта прицепа к мотоблоку отыскать — не проблема.

Варианты исполнения прицепа для мотоблока

В зависимости от планируемых объемов перевозки, способа использования прицепа и возможностей мотоблока можно изготовить несколько различных вариантов:

Важно! Основная причина, по которой прицепы к мотоблоку выходят из строя, — на лафет, рассчитанный на 120 кг., грузят больше, чем позволяет грузоподъемность и размеры прицепа.

Тяжелый вариант позволит перевести одним разом и навесное оборудование, и плуг, и весь запас картошки на посадку. Срок службы такой машины исчисляется десятками лет.

Рама прицепа: 1 — раскос (уголок 21х21х3), 2 — рамка сиденья (уголок 21х21х3), 3 — стояк (труба 50х25х4), 4 — стойки сиденья (уголок 40х40х4), 5,14 — подкосы передние (труба 50х25), 6,15 — лонжероны продольные (уголок 40х40х4), 7,8 — опоры колесной оси правые (уголок 32х32х4), 9,16 — подкосы задние (труба 50х25), 10 — поперечина усиливающая (уголок 40х40х4), 11 — корпус продольного шарнира (труба 58х4), 12 — ось колесная (пруток диаметром 30), 13,17 — лонжероны поперечные (уголок 40х40х4), 18 — косынки (s4)

Как сделать прицеп к мотоблоку своими руками

Для постройки тяжелого и устойчивого прицепа к мотоблоку нам понадобится следующее оборудование и материалы:

1. Электросварочный аппарат, болгарка, электродрель с комплектом сверл, с десяток электродов №4;

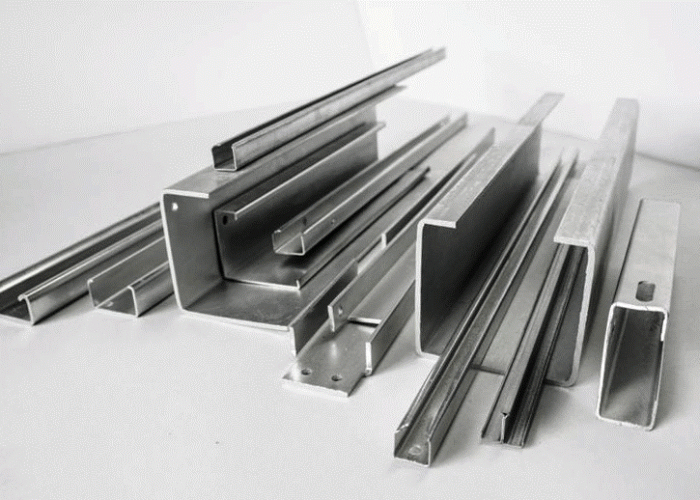

2. Стальной профиль - трубчатый квадрат 40х40 мм. -20м, 20х40мм. -15м., стальная труба с внутренним диметром, соответствующим наружному размеру подшипника ступицы, листовой металл толщиной 2мм. и общей площадью 2х3м.;
3. Две ступицы в сборе, от автомобиля М2140 или М412, пара москвичевских колес с «живой» резиной, две пары навесов для гаражных ворот.

Работа по изготовлению прицепа к мотоблоку с покрасочными работами займет не менее трех дней. Основные габариты прицепа понятны из схемы, грузоподъемность приведенной схемы - не менее 500кг, больший вес для обычного мотоблока опасен. Если вы приобрели мотоблок по типу "ЗУБР"а или "Garden Scout GS 101DE" с дизелем в 12 лошадок, можете грузить и больше.

Собираем каркас по чертежам и фотографии

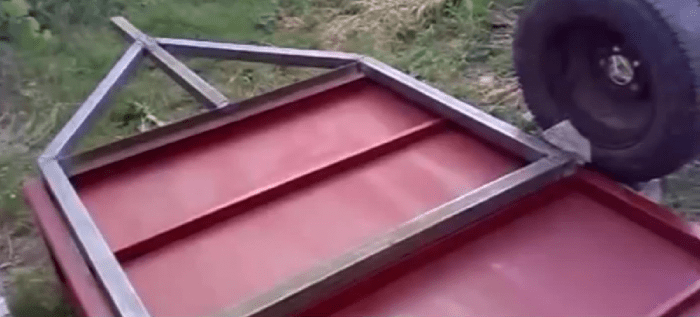

На первоначальном этапе необходимо раскроить материал и сварить электросваркой остов для грузового отделения прицепа. Он представляет собой прямоугольную раму, сваренную из металлопрофиля квадратного сечения. Если следовать чертежам, то получится 120х180 см. Мы будем делать 150х200 см. Внутри прямоугольной рамы необходимо сделать две поперечные проставки, как на фото. Это усилит днище грузового отделения будущего прицепа.

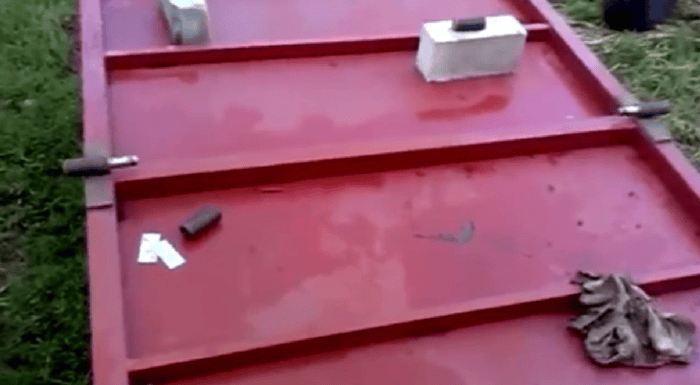

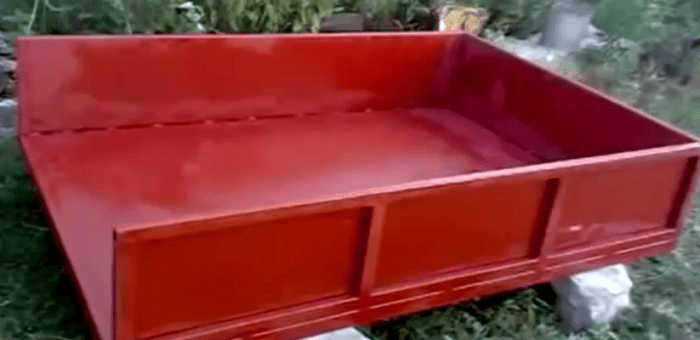

Далее вырезаем из профиля 40х20мм. и свариваем четыре борта, каждый высотой 500 мм. Борта зашиваем стальными листами и привариваем к основе грузового отделения, на дно укладываем лист металла и крепим его к балкам из металлопрофиля. Задний борт можно установить на больших дверных навесах, что позволит откидывать его при выгрузке. Все сваренные части конструкции тщательно обрабатываем преобразователем ржавчины и покрываем грунтовкой.

На следующем этапе необходимо вырезать из металлопрофиля и сварить прицепное устройство для крепления к мотоблоку и несущий каркас, на который будет устанавливаться изготовленный ранее грузовой отсек прицепа.

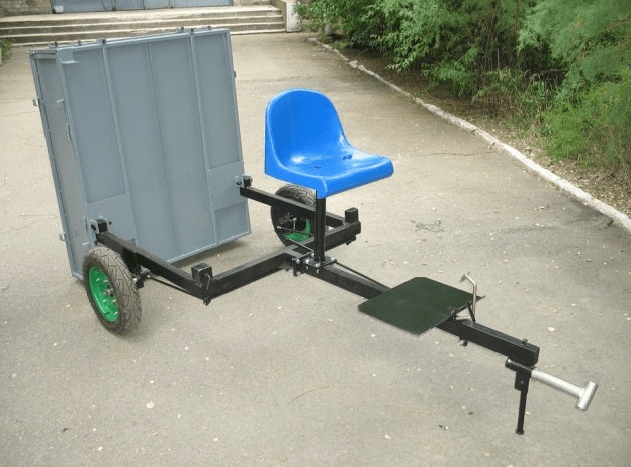

Форма и размеры несущего каркаса, и способ крепления прицепа к мотоблоку понятны из фото. Размеры квадратной части каркаса соответствуют половине грузового отсека.

Навесы необходимо тщательно выровнять по уровню и приварить с максимальным качеством сварки. Благодаря такой рационализации грузовой отсек прицепа получит возможность опрокидываться для выгрузки без изменения положения мотоблока.

Изготавливаем ходовую часть прицепа к мотоблоку

Прицеп будем изготавливать на резиновом ходу, это значительно упростит управление мотоблоком, повысит безопасность и комфорт при движении. Колеса со ступицами на двух опорных подшипниках обеспечивают минимальное сопротивление качению, поэтому даже с полностью загруженным грузовым отсеком мотоблок довольно легко пройдет по грунтовке или даже травянистому грунту.

В этом варианте не используются полноценные тормозные устройства, но технически такая возможность есть,и при желании вы сможете дополнить ступицы крышками и тормозными колодками от М412. Чтобы не связываться с гидравликой, можно использовать тросовый привод от ручного тормоза.

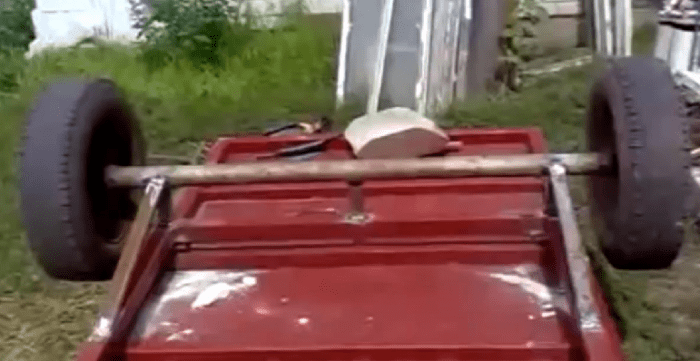

Для установки трубы с подшипниками и ступицами на прицеп необходимо предварительно вырезать и приварить к каркасу три опорные вертикальные стойки из металлопрофиля 40х40мм., высотой каждая в 120-150 мм. При установке трубы потребуется приложить немало терпения для точного позиционирования ходового узла параллельно поперечной балке каркаса прицепа. Трубчатая ось позволяет обеспечить высокую прочность и жесткость даже при двукратном превышении максимального груза или прохождении поворота на высокой, как для мотоблока, скорости движения.

Далее привариваем трубу, устанавливаем и настраиваем положение ступиц в трубе так, чтобы биение диска колеса, одетого и закрученного гайками на ступице, было минимальным. Сразу после завершения выравнивания, прихватите шов сварочными точками и обварите полноценный шов.

Чтобы снизить нагрузки на вертикальные стойки, от трубы до рамы каркаса необходимо вырезать и приварить усилители в виде металлопрофиля.

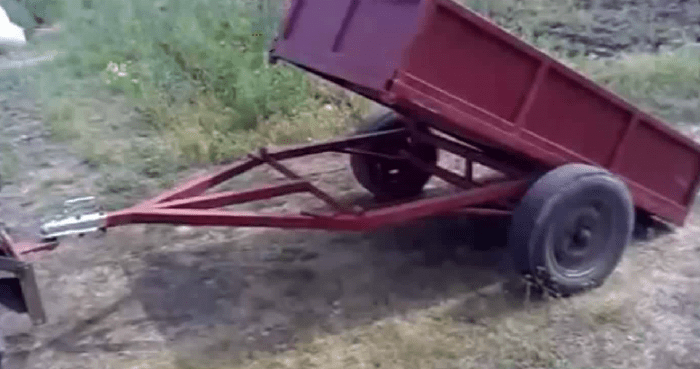

Для крепления прицепа к мотоблоку можно переделать стандартную сцепку на основе плуга или изготовить переходник по типу фаркопа. Главное условие — соединение должно иметь возможность свободно поворачиваться в горизонтальной плоскости, не мешать управлению мотоблоком и быть достаточно прочным, учитывая большой вес конструкции.

На треугольнике прицепа необходимо установить вертикальную стойку со скамейкой или сидением для водителя. Высоту и месторасположение сидения выбирают, исходя из длины ручек управления мотоблока. Пространство под ногами рекомендуют закрыть металлической сеткой или приваренной тонкой арматурой.

Заключение

Управление тяжелым лафетом к мотоблоку потребует определенного навыка, поэтому первые попытки следует выполнять исключительно на безлюдной местности. Кроме того, для подобного рода конструкций работниками ГИБДД могут требоваться регистрация и оборудование лафета для мотоблока габаритами, стоп-сигналами, тормозами.

Приобретая прицеп для мотоблока, вы значительно расширяете функциональность техники и сокращаете объем работ, выполняемых вручную. В то же время цена таких конструкций может стать обременительной для бюджета, поэтому многие владельцы земельных участков рассматривают возможность самостоятельного изготовления конструкций.

Виды и назначение моделей

Устройство прицепа для мотоблока зависит от его грузоподъемности и назначения. Эти параметры влияют и на стоимость изделий.

• Для легких мотоблоков используются прицепы с шириной 1 м и длиной 0,85-1,15 м. Их грузоподъемность составляет 300 кг, а стоимость – от 200$.
• Прицеп для мотоблока от 5 л.с (средняя категория) больше по габаритам. При такой же ширине (1 м) их длина достигает 1,4-1,5 м. Цена подобных изделий – от 250 $.
• У прицепов для тяжелых мотоблоков увеличены и длина, и ширина. Габаритные размеры 1,2х2,0-3,0 м. Для столь внушительных размеров требуется более надежная опора, поэтому такие изделия выпускаются двухосными. При приобретении таких моделей придется потратить не меньше 500$.

• Самые простые модели – цельные. Их геометрия не меняется, стенки и дно соединены неподвижно.
• Кузов с откидными бортами хорошо приспособлен для транспортировки крупногабаритных грузов, вес которых не превышает установленные для конкретной категории изделий нормы.
• Самосвальный прицеп наиболее удобен при разгрузочных работах. Используя его, нет необходимости брать в руки лопату или другой ручной инструмент. Кроме того, самосвальный прицеп увеличивает производительность работ.

Нюансы конструкции

Планируя приобретать или делать своими руками прицеп, важно учитывать связь некоторых особенностей конструкции с грузоподъемностью изделий.

• Самосвальные прицепы на двухосных прицепах с большой грузоподъемностью оснащаются гидравлическим приводом, обеспечивающим легкое опрокидывание.
• У одноосных моделей опрокидывание обычно происходит за счет специфического расположения центра тяжести, достаточно ручного устройства.
• Прицепы с грузоподъемностью свыше 350 кг оснащаются механическим тормозом. При движении с горки полностью загруженного мотоблока с прицепом остановить их с помощью лишь тормоза транспортного средства будет весьма затруднительно.

Самостоятельное изготовление

Изучив стандартные конструкции, которые предлагают производители, можно думать, как сделать прицеп к мотоблоку своими руками. Следует выбрать удобную конструкцию. Самосвальный прицеп несколько сложнее в исполнении, но функциональнее. Однако при редком использовании техники выбирают решение проще.

Чертежи и схемы

В качестве начального этапа хорошо эскизно нарисовать самодельный прицеп к мотоблоку с указанием размеров. На этот рисунок можно будет ориентироваться при выборе материалов, определить по нему сложные и требующие более тщательной разработки узлы. Впоследствии можно выполнить более подробную и точную схему.

Важно учитывать, что центр тяжести нагруженного правильно сбалансированного прицепа находится ближе к переднему борту, но так, чтобы он не заходил за колесную ось.

Рама прицепа

Надежность рамы определяет прочность и долговечность, которой будет обладать самодельный прицеп мотоблока.

1. Для изготовления каркасной решетки подойдет труба с квадратом (прямоугольником) в сечении и уголок.
2. Для изготовления передней и задней поперечин выбирают уголок 25х25 мм.
3. В роли лонжеронов выступают трубы 60х30 мм.
4. Элементы соединяются с помощь пяти вспомогательных поперечин так, чтобы результатом стал каркас-решетка.
5. К продольным трубам по углам решетки приваривают четыре вертикальные стойки.

Дальнейшие действия определяются типом выбранной модели.

• Самосвальный прицеп должен иметь откидной борт с заднего торца короба.
• Изделие с откидными бортами требует аналогичной конструкции всех (трех) бортов за исключением обращенного к мотоблоку.
• Рамы откидных элементов изготавливаются отдельно от общего каркаса, а у самых простых моделей – как его элементы.

Обшивка каркаса

В качестве обшивки бортов обычно выбирают материал, использование которого не будет удорожать изделие, то есть, имеющийся под руками.

• Дерево (доски, оставшиеся после постройки надворных сооружений) не практично из-за невысокой устойчивости к влажности. Доски придется пропитывать специальными составами, тщательно прокрашивать и следить за целостностью покрытия.
• Пластик влагоустойчив, он не подвержен разрушению под воздействием многих химических веществ. Пластик дешев, но его недостатком является низкая механическая прочность.
• Металлические листы с антикоррозийным покрытием – наиболее прочный, но и достаточно дорогой вариант. Если самосвальный прицеп будет интенсивно эксплуатироваться, лучше остановиться на металле. При выполнении зашивки соединение раскроенных листов с рамами может выполняться с помощью сварки.

Перед обшивкой бортов необходимо покрыть горизонтальную поверхность решетки (пол кузова). Для этой цели хорошо подойдет дюралюминиевый лист, который фиксируют при помощи болтов.

Обшитые рамы откидных бортов соединяются с основным каркасом при помощи петель и снабжаются шпингалетами, задвижками-засовами или накидными крюками для фиксации в закрытом состоянии.

Ходовая часть

Для обеспечения движения прицеп для мотоблока может оснащаться колесными узлами старого транспортного средства или (более простой вариант) садовой тачки. Для их крепления приваривается дополнительная труба или ось.

Ступица чаще крепится напрессовкой, для чего ее заднюю часть растачивают и надевают на ось (трубу), контролируя отсутствие перекоса. Колеса монтируются на штифтах, после чего закрепляются гайками. Финальный этап – навинчивание колпака.

Установка колес от тачки производится по упрощенной схеме

Соединение прицепа с мотоблоком

Сцепка мотоблока с прицепом – ответственный элемент конструкции.

Оптимальный вариант для самостоятельного изготовления – простой и надежный узел «труба в трубе». К изогнутой трубе с одной стороны приваривается в вертикальном положении еще короткий отрезок трубы для соединения с мотоблоком при помощи шкворня. На противоположном конце основной (изогнутой) трубы также наваривается еще один отрезок и устанавливается шкворень для соединения с прицепом. Такая конструкция обеспечивает надежное соединение в сочетании с подвижностью, необходимой на поворотах и неровностях.

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Виды и особенности конструкций

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

• Цельные - имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
• С откидными бортами - отлично подходят для транспортировки крупногабаритных грузов.
• Самосвальные - удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции.

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо. Особое внимание стоит обратить на следующие факторы:

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

Является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

• На самосвальном прицепном устройстве задний борт должен быть откидным.
• Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
• Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси. При этом крайне важно следить, чтобы не возникло перекосов.

Для монтажа колес лучшим вариантом являются штифты . Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.

Использование мотоблока в хозяйстве часто требует дополнительного навесного оборудования. Сэкономить на его покупке можно, изготовив прицеп к мотоблоку своими руками. Эта работа несложная и доступна каждому при наличии небольших навыков в слесарном мастерстве.

Возможные варианты прицепа

Прицепы для мотоблока чаще всего выходят из строя из-за превышения допустимой нагрузки. Поэтому вначале следует определиться с основными видами работ, для которых предназначается модель, и объемами перевозок. Возможны следующие варианты.

Легкий прицеп. Модель, рассчитанную на грузоподъемность 50-70 кг без веса водителя, легко можно сделать из обычной садовой тележки с одной осью. К ней достаточно приварить прицепной механизм и сделать подставочку для сиденья.

Универсальный вариант пригоден для перевозки малогабаритных грузов весом до 120 кг на участке с неровным рельефом. П-образная рама сваривается из двутавра. К дышлу присоединяется прицепное устройство из плуга.

Тяжелая модель на резиновом ходу наиболее рациональна, хотя и немного дороже. Она позволяет использовать все возможности мотоблока и удлиняет срок его службы на десятки лет. Для ее изготовления необходимо приобрести металлопрофиль нужного размера и некоторые запчасти автомобильной ходовой.

Необходимые материалы

Комплект материалов и оборудования, необходимых для работы, состоит из:

• электросварочного аппарата;
• болгарки;
• электродрели со сверлами разных размеров;
• десятка электродов No 4;
• стального профиля – трубчатого квадрата с размерами 40Х40 длиной 20 м и 20Х40 длиной 15 м;
• стальной трубы, внутренний диаметр которой соответствует внешнему размеру подшипника у ступицы;
• листового металла 2-миллиметровой толщины площадью 2Х3 м;
• двух ступиц в комплекте от автомобиля «Москвич» марки М2140 либо М 412;
• двух колес от него же, в нормальном техническом состоянии;
• двух навесов от гаражных ворот.

Основные габариты можно подобрать самостоятельно, в зависимости от видов работ, например, 150Х200 см. Высота самодельного прицепа подбирается таким образом, чтобы в рабочем состоянии он имел горизонтальное положение. Грузоподъемность прицепа для обычного мотоблока не должна превышать 500 кг. Для мощных мотоблоков с двигателем в 12 л. с. параметр грузоподъемности может быть и больше. Прицеп можно прикрепить к мотоблоку с помощью стандартной сцепки от плуга или изготовить ее самостоятельно. Водило делается из трубы круглого сечения с выносом от прицепа до отверстия крепления 1,3 м.

Сварка корпуса

Для изготовления остова самодельного кузова следует:

• раскроить металлопрофиль квадратного сечения;
• сварить прямоугольную раму из продольных и поперечных лонжеронов;
• внутри нее сделать пару поперечных проставок для усиления днища кузова;
• далее вырезать и соединить с помощью сварки борта прицепа – 4 штуки высотой по 50 см;
• борта зашить стальными листами и приварить к основе кузова;
• дно выложить листовым металлом и скрепить с балками из металлопрофиля;
• задний борт установить с помощью дверных петель, чтобы можно было его при выгрузке откидывать;
• при желании можно сделать откидными боковины;
• обработать конструкцию антиржавчиной и покрыть грунтовкой.

Ходовая часть

Самой важной частью работы является монтаж ходовой части. Сначала следует приготовить колесную ось. Колеса приспособить можно любые, но прицеп для мотоблока, сделанный на резиновом ходу, облегчит управление и повысит безопасность при езде. Ось прочно приваривается к лонжеронам в нескольких точках и продольному шарниру. Ее длину нужно выбрать с учетом того, чтобы колеса не выступали за габариты самодельного кузова.

Для лучшей фиксации оси используют уголковые опоры. Ходовой узел нужно установить строго параллельно поперечной балке каркаса. Использование трубчатой оси повысит прочность конструкции при превышении допустимой нагрузки. Положение ступиц в трубе должно обеспечивать минимальное биение колеса.

Изготовление сцепки для прицепа

Эффективное использование разнообразного навесного оборудования на мотоблоке невозможно без качественной сцепки. Ее можно сделать своими руками, сэкономив на покупке заводского механизма. При изготовлении сцепного устройства надо обеспечить:

• совместимость размеров для мотоблока и навесного оборудования;
• простоту и надежность в эксплуатации;
• возможность настройки оборудования под выполнение определенной задачи.

Главной деталью сцепки является П-образный кронштейн с отверстиями крепления. Через них он крепится при помощи штырей:

• с одной стороны - к мотоблоку;
• с другой стороны – к прицепу или другому навесному оборудованию.

Материалом для этого узла может служить швеллер нужного размера. Отверстия должны быть определенного диаметра. Штыри делаются из высокопрочной стали. Положение устройства меняется с помощью рычага. Сцепной узел размещается под рулевым управлением.

Преимущества и недостатки самодельного прицепа

Когда в хозяйстве появляется необходимость в использовании прицепа для мотоблока, многие стоят перед выбором: что выгоднее – купить устройство или сделать прицеп своими руками? Решение каждый принимает самостоятельно, в зависимости от своих навыков в мастерстве и существующих цен на рынке. Преимущества самодельного агрегата состоят в возможности:

• определять его габариты по своим потребностям;
• изменять какие-то параметры;
• выбирать прочные и долговечные материалы, которые обеспечат прицепу для мотоблока долгий срок эксплуатации;
• использовать подручные приспособления, которые позволят сэкономить на заводских образцах.

Прицеп, сделанный своими руками можно оснастить и другими полезными приспособлениями, например, светоотражателями, тормозами. Для управления необходимо приобрести некоторые навыки, которые потребуют небольшого времени.
