Дюбель скоба для гофры. Монтаж электропроводки по потолку и способы её крепления

04.03.2020

Все чаще выбор потребителей падает на конструкции подвесного типа, которые удобны при монтировке, а также обеспечивают ровную и красивую поверхность, формы которой могут быть самыми разнообразными, как и цвета. Однако проложить провода под подобными объектами – нелегкая задача.

Так как крепить кабель к потолку, если грядет монтирование подвесной конструкции? На этот вопрос будут даны инструкции и ответы по ходу данной статьи.

Подготовительные работы

Для того, чтобы грамотно проложить провода под потолком, следует знать некоторые моменты:

Где находится главный распределительный щит
Какая марка и какое сечение у кабеля
Где располагается оборудование
Какой применить метод прокладывания проводки, исходя из специфики помещения

Выполнив первый пункт, можно начать подбор необходимого кабеля и инструментария. Руководствуясь рекомендуемыми нормами, следует остановить свой выбор на кабеле ВВГнг, который может применяться в качестве как утопленной, так и внешней системы электропроводов.

Возможность прокладывания электропроводов зависит от того, в каком месте располагается электрооборудование. Так, если не получается проложить скрытую электропроводку, то стоит спланировать маршрут, по которому пройдут внешние кабели.

Крепление кабеля к потолку снаружи

В настоящее время имеется несколько видов внешнего крепления проводов:

Проведение их в специальном металлизированном, либо гофрированном рукаве
Прокладка в стальной трубе
Использование электротехнических труб из пластика
Применение кабель-каналов
Крепление кабеля к потолку изоляторами и скобами

Широкий ассортимент кабель-каналов различных стилей для дома и производственных помещений представлен на сайте lotki-lider.ru

Любой из приведенных вариантов внешней монтировки электрокабеля может подойти к жилищу, однако все зависит от ситуации. Какие-то виды лучше монтировать на один вид поверхности, а какие-то для этой же поверхности использовать нежелательно.

Какие бывают поверхности и способы прокладки электрических проводов для них

Потолок древесного типа

Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

Процесс монтажа кабеля к дереву:

Сначала проводится разметка маршрутка прокладывания проводки.
Далее следует разметить расположение и установить распределительные и проходные коробы.
Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
Все вихляния проводки требуется выполнять под углом в девяносто градусов.
При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
Потом нужно провести заземление.
Наконец, последним этапом происходит проверка целостности получившейся проводки.

Как крепить кабель к потолку, сделанному из металла

Металлическая поверхность потолка является хорошим проводником тока, так что необходимо максимально ответственно подойти к монтажу кабеля, чтобы избежать неприятных инцидентов. Таким образом, лучше всего прокладывать кабель в пластиковых электротехнических трубках.

Данный материал отлично подойдет для распределительного короба. Однако, если помещение не располагает к установке данной материи, можно провести кабели в стальных трубках.

Особенности монтажа:

Проводится разметка того маршрута, по которому пройдет кабель.
Необходимо определить места расположения проходных и распределительных коробов.
Следует отрезать излишки трубок, затем закрепить на потолке, после чего склеить, соединив конструкцию.
Необходимо применять гофрированную трубку при поворотах трассы кабеля, которые должны производиться под прямым углом.
Применять протяжку при прокладывании кабеля от коробки к коробке, оставляя на концах выводы, длина которых составит 20-25см.
Производится сцепление кабельных жил в коробах при помощи сварки, либо пайки. Затем их необходимо заизолировать.
После данных этапов следует проверить конструкцию на цельность.

Прокладка кабеля по железобетонной плите

Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.

В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.

Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.

По железобетонной плите можно проложить открытый кабель следующими способами:

Особенности проведения кабеля в гипсокартонной конструкции

Отличительной чертой подобного фальш-потолка является ограниченный доступ к электропроводам, так что необходимо заранее спланировать места обслуживания проводки. Крепление кабеля к потолку будет осуществляться тем методом, который подходит для имеющейся потолочной основы, будь то металл, бетон или дерево. Подобные методики упоминаются выше по статье.

Гипсокартон позволяет легко спрятать провода, так что надобности в скрытом проведении кабелей нет. Однако потребуется вынести распределительные и проходные коробы за пределы потолка, чтобы облегчить доступ к ним.

Крепление кабеля под гипсокартонную конструкцию, смотрите на видео:

Особенности монтажа проводки в условиях реечного потолка

Данный потолок является подшивным, как и предыдущий экземпляр, так что многие особенности гипсокартонной конструкции подходят и к рейкам. Таким образом, следует вынести распределительные коробки за пределы потолка, чтобы обеспечить легкий доступ к ним.

Реечный потолок часто устанавливается в ванных помещениях, потому проводка под потолком должна производиться:

В электротрубках из пластика или гофрированных аналогах при условии, что потолок сделан из железобетона.
В стальных трубках при условии, что основой потолка является дерево.

Особенности монтажа проводки для кассетных потолков

В случае, если потолок сделан из железобетона или металлоконструкции, необходимо пользоваться гофрированными или пластиковыми электротехническими трубками.
Если поверхность потолка сделана из дерева, то необходимо применять стальные трубки.

Монтаж проводки под натяжным потолком

Прокладка кабеля под натяжным потолком является скрытой проводкой, потому следует быть особенно внимательными при монтаже. Кроме того, материал, который применяется в данном потолке, не является стойким к высоким температурам, потому провода необходимо размещать в гофрированных трубках. Более того, распределительный и проходные короба следует расположить вне потолка.

Монтаж кабеля в условиях электропроводящей панели

Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.

Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных. Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.

Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.

Как правильно - штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба - специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества - провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе - использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность - под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа - дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал - бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как , так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых . Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Способы крепления

На сегодняшний день любое помещение (жилое, офисное либо другого назначения) немыслимо без прокладки в ограждениях коммуникаций. Это проводные электросети, телевизионные и интернет кабели. Давно минули те времена, когда крепление кабеля к стене, в том числе электропроводки, выполняли только снаружи ограждений. Это делали по причине несовершенства изоляционных покрытий проводников.

Современные полимерные покрытия разрешают «прятать» кабельно-проводные коммуникации в массиве ограждений помещений. В некоторых случаях делают проводку открытой или прокладывают кабели в пластиковых коробах. Самые распространённые способы креплений проводов и кабелей к стенам и к потолкам рассмотрены в статье.

Виды крепления кабельно-проводных коммуникаций

Известна масса способов и видов крепления проводов и кабелей к стенам. Среди них часто встречаются следующие.

Открытая проводка

Включает:

быстросохнущий раствор;
дюбель-хомут;
дюбель-стяжка;
клипсы;
монтажная площадка;
гвоздевые скобы.

Быстросохнущий раствор

Фиксация быстросохнущим раствором – это самый простой способ крепежа для провода. Закрепить провод к неоштукатуренной кирпичной кладке можно алебастром или другим быстросохнущим раствором с помощью шпателя. Делают это так:

Один или несколько проводов протягивают вдоль цементных швов кладки из кирпичей или шлакоблоков;
Разводят водой алебастр, гипс или быстросохнущую специальную смесь;
Учитывая удельный вес кабеля или проводов, работник шпателем с алебастром прикрепляет коммуникации к кирпичной кладке;
Монтаж кабеля или проводов производят постепенно по мере застывания нанесённых лепёшек из раствора.

Важно! Нужно добиваться того, чтобы алебастр был наиболее связан со швом кладки. Это обеспечивает высокую адгезию крепления на стенах.

Таким способом проводят коммуникации в нежилых и подсобных помещениях. Как правило, такой крепеж носит временный характер.

Возникают такие ситуации, когда крепёж для кабеля быстросохнущим раствором к кирпичной или бетонной стене будет малоэффективным и не выдержит нужную нагрузку. Тогда лучше воспользоваться дюбель-хомутами. Кабельный крепёж представляет собой пластиковую петлю с окончанием в виде дюбеля с ребристыми краями. Внешне хомут напоминает скобу. Крепят проводку дюбелями в таком порядке:

в стене по размеченной линии перфоратором делают отверстия глубиной 30-40 мм и диаметром 6 мм;
отверстия делают на расстоянии друг от друга в 30-40 см;
кабель продевают через петли, усилием руки или несильным ударом молотка дюбели вставляют зазубренным концом в монтажное отверстие.

Монтаж проводки осуществляется в короткие сроки, обеспечивает надёжное крепление проводников к стене.

Дюбель-стяжка схожа с дюбель-хомутом. Отличие от «собрата» состоит в том, что петля способна затягиваться. Это обеспечивает надёжное скрепление нескольких проводников в плотный пучок.

Установка дюбель-стяжек производится точно так же, как и монтаж дюбель-хомутов. После прокладки проводки конец петли, выступающий из замка, затягивают с помощью пассатижей.

Клипсы

Крепёж сделан из прочного пластика. Клипса представляют собой площадку с монтажными отверстиями и двумя скобами.

Скобы для крепления кабелей в виде клипс монтируют таким образом:

по линии разметки трассы кабеля с помощью перфоратора делают монтажные отверстия ø 4 мм;
в отверстия забивают пластиковые дюбели;
клипсы устанавливают на стене, вбивая шурупы через отверстия крепежа в дюбели;
кабель или ряд проводов вдавливают в клипсы, верхняя и нижняя скоба крепежа зажимает проводку, надёжно удерживая её на стене.

Обратите внимание! Клипсы подбирают по размеру поперечного сечения проводки. Размер крепежа должен быть таким, чтобы ни одна скоба не сломалась, и в то же время пучок проводов должен быть достаточно плотным.

Клипсы служат надёжной опорой для крепления гофры. Внутрь гофры протягивают кабель и провода. Шланги защёлкивают клипсами. Преимущество гофрированных шлангов состоит в том, что они легко изгибаются под углом.

Сначала выбирают гофру нужного диаметра, а затем выбирают клипсы с подходящим внутренним размером скоб.

Это простое крепление использует эффект самоклейки. С внешней стороны площадки снимают защитную плёнку. Площадку прижимают к стене. Крепёж надёжно приклеивается к поверхности вертикального ограждения. На площадке есть специальный крючок, который зажимает кабель.

Недостатком такого крепежа является слабая несущая способность. Площадки предназначены в основном для прокладки одиночного интернет или телевизионного кабеля. В крайнем случае, можно протягивать через площадки несколько тонких проводов.

Таким видом крепежа пользуются для фиксации слаботочных проводов (телефонные провода, ТВ кабели и прочее). Гвоздевая скоба надёжно держится в деревянной стене.

Иногда их забивают в оштукатуренную стену, но держатся они там плохо. В штукатурку скобы нужно забивать в гораздо большем количестве, чем это делают в деревянных стенах. Если под штукатуркой есть реечная обрешётка, то нужно попадать гвоздиком в дерево.

Скрытая проводка

Универсальный способ прокладки коммуникаций – это скрытая проводка. Метод имеет ряд преимуществ и недостатков.

Преимущества

Отсутствие технических деталей на поверхности ограждений помещений;
Интерьер комнат не «страдает» от наличия проводки на стенах, портящих внешний вид стен;
Простой и надёжный монтаж электропроводки не вызывает особых затруднений.

Недостатки

К недостаткам скрытой проводки относят то, что при смене или добавлении проводников приходится вскрывать штробы. Производство работ связано с возникновением в большом количестве пыли и последующими мокрыми процессами.

Во время ремонта приходится заниматься поиском старых проводов под слоем штукатурки и финишного покрытия.

Устройство скрытой проводки в стене

На стены и потолок наносят разметку точек установки электрической арматуры;
Затем проводят маркером или карандашом линии для пробивки штроб. Ширина и глубина штробы зависит от количества проводов, диаметра кабеля;
Перфоратором пробивают штробы вдоль линий разметки;
В ином случае абразивным кругом делают два параллельных пропила вдоль линии разметки;
Зубилом и молотком выбивают бетон или кирпич в зоне пропилов. Если материал стены поддаётся с трудом, то пробивают штробу перфоратором, с установленным наконечником-зубилом;
В каналы укладывают кабель и провода;
Проводку фиксируют алебастром с шагом 300-400 мм;
Уложенные коммуникации закрывают слоем цементного раствора с помощью шпателя, но не вровень с поверхностью стены;
Затем шпаклюют стартовым составом;
Окончательно наносят финишную шпаклёвку;
Высохшую шпаклёвку шлифуют наждаком, доводя до гладкого состояния;
Окончательно производят финишную отделку стен.

Дополнительная информация. С целью устройства надёжной защиты проводку помещают в полимерную оболочку – гофру.

Гофрированные шланги производят разного диаметра, которые предназначены для прокладки от одного кабеля до целого пучка различных проводников. Гофра позволяет заменить тот или иной провод, не нарушая внешнее покрытие канала. При прокладке коммуникаций в гофре стараются избегать создания прямых углов путей прокладки.

При замене отдельного кабеля к его концу прикрепляют шнур. Затем вытягивают проводник из гофры. К шнуру привязывают новый кабель и в обратном порядке протягивают новый кабель.

Пластиковые короба

Чтобы не пробивать в стенах штробы, можно обойтись менее трудоёмким способом крепления кабелей и электропроводки к стенам. Промышленность строительных материалов изготавливает большой ассортимент пластиковых коробов. Изделия можно подобрать нужного поперечного сечения и цвета.

Крепёж состоит из двух частей: короба и крышки. Крышка плотно защёлкивается на корпусе короба. Крепится кабель-канал к стене дюбелями. Коммуникации вкладывают в пластиковые изделия. Затем каналы закрывают наружными панелями.

В последнее время в продаже можно встретить мягкие ПВХ короба. Достоинство заключается в их чрезвычайной гибкости. Благодаря этому качеству, можно обходить любые углы, как внутренние, так и наружные, одной полосой канала. Не нужно соединять специальной фурнитурой жёсткие панели между собой в углах. Достаточно изогнуть короб в нужном направлении, уложить в него кабели и закрыть канал такой же гибкой крышкой.

Плинтус

Конструкторы в своё время сообразили, что внутреннее пространство плинтуса можно использовать для прокладки кабельно-проводных коммуникаций. В настоящее время рынок строительных материалов предлагает широкий выбор моделей плинтусов с возможностью размещения внутри них закрепляемых кабелей и проводов.

Конструкция некоторых плинтусов состоит из канала прямоугольного сечения, разделённого упором. Упор делит внутреннее пространство плинтуса на два канала. Каналы закрывает фигурная полоса, имеющая продольную защёлку. Защёлка плотно входит в продольный паз упора.

Основание плинтуса крепят дюбелями к стене. Дюбеля устанавливают на расстоянии 30-40 см друг от друга. Для образования внутренних и внешних углов устанавливают специальную фурнитуру. После укладки кабеля и проводов ставят верхнюю панель, защёлкивая замок.

Приветствую Вас друзья и читатели сайта «Электрик в доме». Сегодня жизнь современного человека нельзя представить без современных технологий, таких как интернет, телевидение, мобильный телефон, домашняя бытовая техника. Все эти устройства наполняет нашу жизнь комфортом и уютом. Как известно все электроприборы имеет одну общую характеристику – им нужно питание от сети.

Сеть в свою очередь представляет собой паутину проводов и кабелей, размещенных по конструкциям зданий (стенам и потолкам) и подключенных через устройства защиты.

Для безопасной эксплуатации электропроводки кабель в процессе монтажа необходимо надежно и правильно закрепить к этим конструкциям, поэтому в сегодняшней статье разберем такой вопрос как , какие при этом применяются устройства и технологии.

Хотя вопрос на первый взгляд кажется банальным, ко мне часто обращаются люди с просьбой посоветовать, какой метод лучше? Все зависит от ситуации и способа монтажа электропроводки. Сегодня встречается очень много методов и способов от всевозможных дюбелей, хомутов и клипс до банальных самодельных крепежей из провода . Давайте рассмотрим все плюсы и минусы каждого из них.

Самый практичный крепеж для кабеля

Как я уже сказал в зависимости от способа монтажа электропроводки, зависит и крепление кабеля к тому или иному основанию.

Если монтаж электропроводки выполняется скрытым, то здесь важно надежно зафиксировать провода в штробе чтобы они не мешали будущей отделке и оштукатуриванию стен.

Для открытой проводки стараются выбирать способы и аксессуары, менее заметны для глаз и не привлекающих внимание.

Также крепеж кабеля зависит и от способов отделки в помещении. Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой).

Какие инструменты понадобятся, чтобы выполнить надежное крепление кабеля к стене? Поверхности, с которыми придется работать, могут быть из бетона, кирпича, дерева, поэтому минимальный набор инструмента это перфоратор, дрель или шуроповерт.

Дюбель хомут для крепления кабеля

Такие крепления рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм. Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Монтажная площадка для крепления кабеля

Данный выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО (площадка с монтажным отверстием ).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм , в него вставляется обычный дюбель и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Дюбель для бандажа

По внешнему виду имеет что-то общее между дюбелем и саморезом. Изготавливается из пластика. Монтажная головка оснащена отверстием, через которое можно просунуть стяжку и зафиксировать кабель.

Принцип монтажа аналогичный с предыдущими способами. Сверлим отверстие диаметром 6 мм и забиваем в него бандаж. Затем продеваем через отверстие стяжку и подвязываем кабель или группу кабелей.

Скажу честно, что крепить кабель к стене таким бандажом я не пробовал, поэтому ничего сказать про них не могу.

Дюбель стяжка для крепления кабеля

Дюбель стяжка или как его еще называют хомут с дюбелем удобное и универсальное устройство. Девайс состоит из двух элементов собранных в одно целое: дюбеля и хомута (стяжки). За счет этого упрощается процесс его монтажа.

Для того чтобы собрать такой вид крепежа необходимо сжать две половинки дюбеля и зафиксировать их специальным замком-защелкой.

Дюбель стяжка готова к монтажу.

Сам дюбель фиксируется в стене пластиковым колышком , который выполняет роль самореза. Процесс монтажа также достаточно прост. Высверливаем отверстие в бетонной или кирпичной стене, затем вставляем в него дюбель стяжку и забиваем распорный колышек. Все – крепеж надежно зафиксирован.

Теперь затягиваем стяжку и подвязываем провода.

Кабельная стяжка с отверстием

Помимо обычных нейлоновых стяжек кабельные стяжки имеют одно дополнение, у последних имеется дополнительное отверстие под винт для крепления ее к поверхности стен и перекрытий. Стоимость таких крепежей соизмерима со стоимостью обычных дюбель хомутов. При монтаже следует помнить, что стяжка после затягивания не размыкается.

Крепление кабеля к стене с помощью стяжек с отверстием также выполняется довольно просто. Высверливаем отверстие в стене, вставляем дюбель, берем саморез и фиксируем стяжку к основанию.

После этого можно подвязывать провод или группу проводов хомутом. Минусом данного способа является отсутствие возможности переложить или освободить провода, для этого нужно срывать стяжку и устанавливать новую.

Скоба для крепления кабеля

Скобы для кабеля бывают пластиковыми и металлическими.

Пластиковая скоба для крепления кабеля

Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).

За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.

В общем если ремонт уже завершен и требуется аккуратно развести кабель над плинтусом это идеальный вариант – просто и дешево.

Металлические скобы для крепления кабеля

Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве . Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.

Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.

Клипсы для крепления кабеля

Такой крепеж для кабеля подойдет, если разводка выполняется в гофре или пластиковых ПВХ трубах .

Если прокладка кабельных трасс электропроводки осуществляется по бетонной стене, то монтаж клипс выполняется на дюбель. Если поверхность из дерева, то крепление клипс можно выполнить на обычных саморезах по дереву.

Размер клипс подбирается в соответствии с диаметром гофры или пластиковых труб. У данного метода крепежей кабеля есть один плюс - клипсы можно собирать в единый блок. Если присмотреться, то с боковой стороны клипсы имеются специальные пазы (замки). С их помощью клипсы надежно стыкуются друг с другом. Таким образом, можно одновременно рядом уложить несколько кабельных трасс, а разводка электропроводки будет ровной и аккуратной.

Самодельные крепежи для кабеля

Когда под рукой нет подходящего хомута, площадки или скобы можно изготовить самодельные крепежи для кабеля . Достаточно проявить смекалку. А на смекалку, как известно наш человек горазд.

Какие материалы понадобятся для изготовления самодельных крепежей? Одножильный или двухжильный провод (желательно ППВ) и дюбель саморезы.

Нужно нарезать куски провода по 5-7 см и продеть саморез по середине нарезанных кусков. Если провод одножильный просто обматываем шляпку дюбеля.

Необходимо использовать провод с монолитной жилой (многожильная жила не даст нужно жесткой фиксации).

Преимуществ у таких крепежей несколько:

- простота монтажа;
- можно подвязать один или несколько кабелей одновременно;
- возможность многоразового использования (можно быстро открепить или перевязать данное крепление);
- дешевизна.

Вот так выглядит самодельное крепление кабеля к стене . Как видите ничего сложного. Кстати, вместо провода можно использовать любой материал, например тонкую оцинкованную ленту.

На этом все дорогие друзья, здесь были упомянуты не все способы монтажа, а лишь основные. Возможно, некоторые из Вас использовали в своей практике способы, которые не были упомянуты в данной статье, пожалуйста, поделитесь мне и всем читателям будет интересно узнать.

Для закрепления электропроводки применяются различные приспособления, обеспечивающие надежное удержание кабеля и препятствующие его провисанию. Крепление для кабеля используется для его фиксации к твердой поверхности или натянутому тросу.

Виды креплений по способу монтажа

По способу монтажа крепления можно разделить на два вида:

Открытой фиксации.
Скрытой фиксации.
Специальной фиксации.

Открытой применяются в тех случаях, когда электропровод будет закреплен на участке стены без дальнейшего укрытия штукатуркой, фальш-стеной или декоративными элементами. Такие крепления обеспечивают аккуратную фиксацию, максимально облагораживая инженерные системы электрификации.

Крепежные элементы скрытой фиксации служат исключительно для удержания кабеля. Они не несут декоративную функцию, поскольку система проводов в дальнейшем будет укрыта от стороннего взгляда. Крепление для кабеля скрытой фиксации дешевле, но при его выборе следует учитывать, что общие затраты на монтаж будут выше, поскольку понадобятся дополнительные материалы для оштукатуривания или строительства фальш-стены.

Крепление для кабеля открытой фиксации

Существует несколько конструкций креплений для открытой фиксации проводов:

Кабель-каналы.
Клипсы.
Скобы.
Монтажные площадки.
Изоляторы.

Кабель-каналы являются самым дорогостоящим, но при этом аккуратным и привлекательным способом крепления проводов. Данная конструкция представляет собой прямоугольную пустотелую трубку со съемной лицевой панелью. Сначала проводится фиксация к стене кабель-канала, после чего в него заводятся провода. Внешне остается видимым только вытянутый трубообразный аккуратный короб. Данная конструкция не только скрывает электросеть, но и обеспечивает дополнительную защиту от механического повреждения. Такой способ выбирают для обустройства жилых и коммерческих помещений – офисов, торговых центров, магазинов, спортзалов и пр.

Клипсы используются для закрепления кабеля, который проведен сквозь гофрированную трубу. Такой способ больше подходит для технических помещений, где эстетическая привлекательность не столь важна. Клипса обеспечивает надежную фиксацию гофры, не позволяя ей болтаться или выгибаться. При выборе крепления клипсового типа необходимо обращать внимание на его размер, поскольку возможна несовместимость с диаметром гофры. Клипса фиксируется к стене с помощью .

Скобы довольно простой для монтажа тип крепления. Принцип его использования подразумевает фиксацию скобы к стене или потолку с помощью гвоздя или шурупа. При этом крепеж не дожимается до конца. После этого под его выступающую шляпку заводится провод, и скоба окончательно притягивается к поверхности. Данная конструкция подразумевает плотное прижатие к стене, поэтому согласно правилам технике безопасности разрешается сочетание скоб только с многослойными проводами, имеющими минимум двойную изоляцию. Обычно скобочное крепление для кабеля применяют для систем связи или кабельного TV.

Монтажные площадки являются специализированным крепежным элементом. Они позволяют провести монтаж к гладкой поверхности, не пробивая ее гвоздем или шурупом. Площадки просто приклеиваются, что позволяет провести быстрый монтаж, даже не имея в распоряжении специализированного инструмента, такого как , или . Такое крепление будет уместным для кафеля, плитки, мебели и прочих гладких поверхностей, которые нужно сохранить. Перед приклеиванием площадки необходимо провести обезжиривание места наклейки, что позволит добиться максимальной надежности. На внутренней стороне площадки необходимо снять защитную ленту как у двухстороннего скотча, в результате чего откроется липкая поверхность.

Изоляторы представляют собой керамический или пластиковый бочоночек, который крепится к стене. На нем фиксируется сам провод, предварительно скрученный в пучок. Нужно отметить, что такой способ хоть и выглядит довольно отталкивающе, обеспечивает довольно высокий уровень безопасности. Кабель практически не прикасается к стене, а сами бочоночки сделаны из непроводящего ток материала. Данный крепеж используется на деревянных постройках. Его можно встретить в банях и домах из бруса. Также его выбирают при оформлении интерьера в ретро стиле, поскольку такой способ монтажа был единственным известным на начальном этапе электрификации и практиковался вплоть до 60-х годов прошлого века.

Крепления скрытой фиксации

Для скрытой фиксации электрокабеля применяется несколько типов креплений:

Дюбель-хомут.
Дюбель-стяжка.
Зажимы.
ПП крепления.

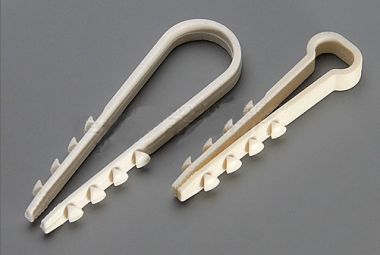

Дюбель-хомут – это очень дешевое и простое в использовании крепление, которое обеспечивает довольно надежную фиксацию проводов. Его конструкция представляет собой согнутый пополам пластиковый пруток, который огибает провод и концами заталкивается в сделанное сверлом отверстие в стене или потолке. Его используют для крепления к кирпичной или бетонной поверхности. Стоит отметить, что степень фиксации хомута довольно слабая, но он может сочетаться с проводами различного сечения. Несмотря на довольно хлипкое соединение, такой тип крепления вполне практичен, поскольку в большинстве случаев используется для фиксации электропроводов в штробах, где все будет в дальнейшем оштукатурено. Расстояние между дюбелями должно составлять до 60 см.

Существует также более сложная конструкция дюбель-хомут со стяжкой . Она позволяет сначала закрепить все дюбеля по периметру, а уже потом вставлять провод и затягивать его с помощью специального ремешка. К преимуществам такого типа можно отнести возможность одновременного удержания целого пучка кабелей. Дюбель со стяжкой имеет распор, поэтому может выдерживать нагрузку до 8 кг. Его установка допускается в бетонные и кирпичные стены.

Крепление для кабеля в виде зажима довольно распространенный тип фиксаторов. Они представляют собой дюбель с хомутом, прижимаемым шурупом. В отличие от обычных дюбель-хомутов, зажим позволяет проводить демонтаж для установки нового кабеля в старое крепление. Для распорки в зажимах используется металлический шуруп, что добавляет им прочности. При выборе такого фиксатора нужно следить за соответствием диаметра зажима толщине кабеля.

ПП крепление представляет собой пластиковый дюбель с боковыми рожками, которые прижимают кабель к стене. Использование такого типа возможно только с хорошо изолируемым проводом. Существует несколько разновидностей ПП дюбелей рассчитанных под разное сечение электропроводов. При необходимости соединение можно демонтировать, для этого нужно просто извлечь распорный клин из дюбеля и вытащить его за рожки.

Крепления для специальной фиксации

Крепление для кабеля специальной фиксации применяют для проведения укладки провода в сложных условиях, в частности для соединения с натянутым тросом. Для этого можно использовать специализированные подвесы или обычные стяжки. Подвесы обеспечивают жесткую фиксацию, не допуская перетирание провода в случае воздействия на него ветра. Подвес не позволят контактировать проводу с тросом, что исключает передачу заряда, в случае повреждения на изоляции.

Обычные стяжки тоже эффективный способ крепления, но только в тех случаях, когда кабель не подвержен постоянному раскачиванию, поскольку они не позволяют обеспечить неподвижное удержание. Стяжки могут обеспечить только плотное соединение, поэтому при повреждении изоляции вполне вероятно, что заряд сможет переходить на трос.

Как выйти из положения, если нет заводского крепления

Заводское крепление для кабеля является не единственным способом фиксации проводов. При отсутствии специализированных материалов вполне можно обойтись подручными средствами.

Самым простым способом является использование обрезки кабеля с двумя жилами. Необходимо нарезать его на отрезки длиной около 7 см. После этого нужно найти центр у каждого отрезка и пробить его шурупом. Фиксируя самодельное крепление в стену, и прикладывая к нему кабель, нужно просто скручивать концы проводков, тем самым обеспечивая удержание. Такой способ выглядит не эстетично, но если проводка будет спрятана в штукатурке или за гипсокартонном, то вполне сгодится и он.

Вместо проводов вполне можно нарезать полоски листового металла, но для этого нужно иметь . Такие полоски обеспечат более привлекательную фиксацию, без выступающих хвостиков. В качестве материала для создания отрезков можно использовать не только листы жести, но и совсем подручные материалы – консервные, пивные и кофейные банки.
